Toote tüüp	Juhtmeta hekilõikur
Bränd	Scheppach
Mudel	BCPRS28X
Nimipinge	20 V (IXES seeria liitiumioonaku)
Pehme puidu lõikevõime	max 28 mm
Kõva puidu lõikevõime	max 15 mm
Mootori max pöörded	21000 min⁻¹
Kaal	0,75 kg
Helirõhutase (LpA)	69,4 dB(A)
Garanteeritud helivõimsustase (LwA)	81 dB(A)
Käe- ja käte vibratsioon (ah)	0,75 m/s²
Toide	20 V liitiumioonaku (IXES seeria, ei ole kaasas)
Mootori tüüp	Harjadeta elektrimootor
Peamised funktsioonid	Liikuv lõiketera, On/Off lüliti, käivitushoob, LED indikaator, automaatne ooterežiim
Ohutus	Terakaitse, automaatne seiskamine, isoleeritud haardepinnad
Hooldus ja puhastus	Terade määrimine pärast 40 kasutuskorda, puhastamine niiske lapiga, mitte vett
Peamised varuosad	Liikuv tera (viide 5911606009), fikseeritud tera (viide 5911606010), terakaitse (viide 5911606006)
Tootja garantii	5 aastat (pikendatav 10 aastani veebiregistreerimisel)
Remonttavus	Terade vahetus kasutaja poolt võimalik, remont usaldatud spetsialistile
Sihtotstarbeline kasutamine	Pehme puidu okste lõikamine kuni 28 mm ja kõva puidu oksad kuni 15 mm

Korduma kippuvad küsimused - BCPRS28X SCHEPPACH

Kuidas käivitada Scheppach BCPRS28X hekilõikurit?

Eemaldage terakaitse, vajutage On/Off lülitit (LED muutub siniseks), seejärel vajutage ühe sekundi jooksul kaks korda käivitushooba, et lõikamine aktiveerida. Hoidke hooba all, et tera sulgeda.

Mis on BCPRS28X maksimaalne lõikevõimsus?

See suudab lõigata pehmet puitu kuni 28 mm paksuselt ja kõva puitu kuni 15 mm.

Kuidas hooldada lõiketerasid?

Määrige terasid pärast 40 kasutuskorda, kasutades määrdepressi või pintsliga õli. Puhastage regulaarselt niiske lapiga ja musta seebiga. Ärge kunagi kastke vette.

Kuidas vahetada lõiketerasid?

Keerake lahti kuuskantkruvi ja hammasmutter, eemaldage kate ja asendage terad. Järgige juhendi üksikasjalikke samme (peatükk 9.2.1). Kasutage kaasasolevaid tööriistu (4 mm Allen võti, SW13 mutrivõti).

Millist akut kasutada selle hekilõikuriga?

BCPRS28X töötab Scheppachi IXES seeria 20 V liitiumioonakudega (mudelid SBP2.0 või SBP4.0). Kasutage ainult selle seeria laadijaid.

Kas hekilõikur lülitub pärast tegevusetust automaatselt välja?

Jah, toode lülitub pärast 1 minutit tegevusetust ooterežiimi (helisignaal) ja lülitub täielikult välja pärast 3 minutit.

Kuidas seadet ohutult transportida ja hoida?

Eemaldage aku, puhastage seade, pange terakaitse paigale. Hoida pimedas, kuivas, külmavabas kohas, lastele kättesaamatus kohas. Ideaalne säilitustemperatuur: 5 kuni 30 °C.

Milliseid kaitsevahendeid soovitatakse?

Kandke alati kaitseprille, terade käsitsemiseks kaitsekindaid, tugevaid kingi ja pikki pükse. Vältige avaraid riideid.

Mida teha, kui tera kuumeneb ebanormaalselt?

Kontrollige, kas tera on nüri või mõranenud (vahetage see välja), kas see on määrdunud (puhastage) või on määrimine ebapiisav (määrige). Veenduge, et hammasmutter ja kruvi pole liiga pingul.

Kust leida varuosi ja garantiiteenust?

Varuosad on saadaval Scheppachi müügijärgse teeninduse kaudu. Tootja garantii on 5 aastat (pikendatav 10 aastani veebiregistreerimisega aadressil garantie.scheppach.com). Võtke enne tagastamist ühendust klienditeenindusega.

KASUTUSJUHEND BCPRS28X SCHEPPACH

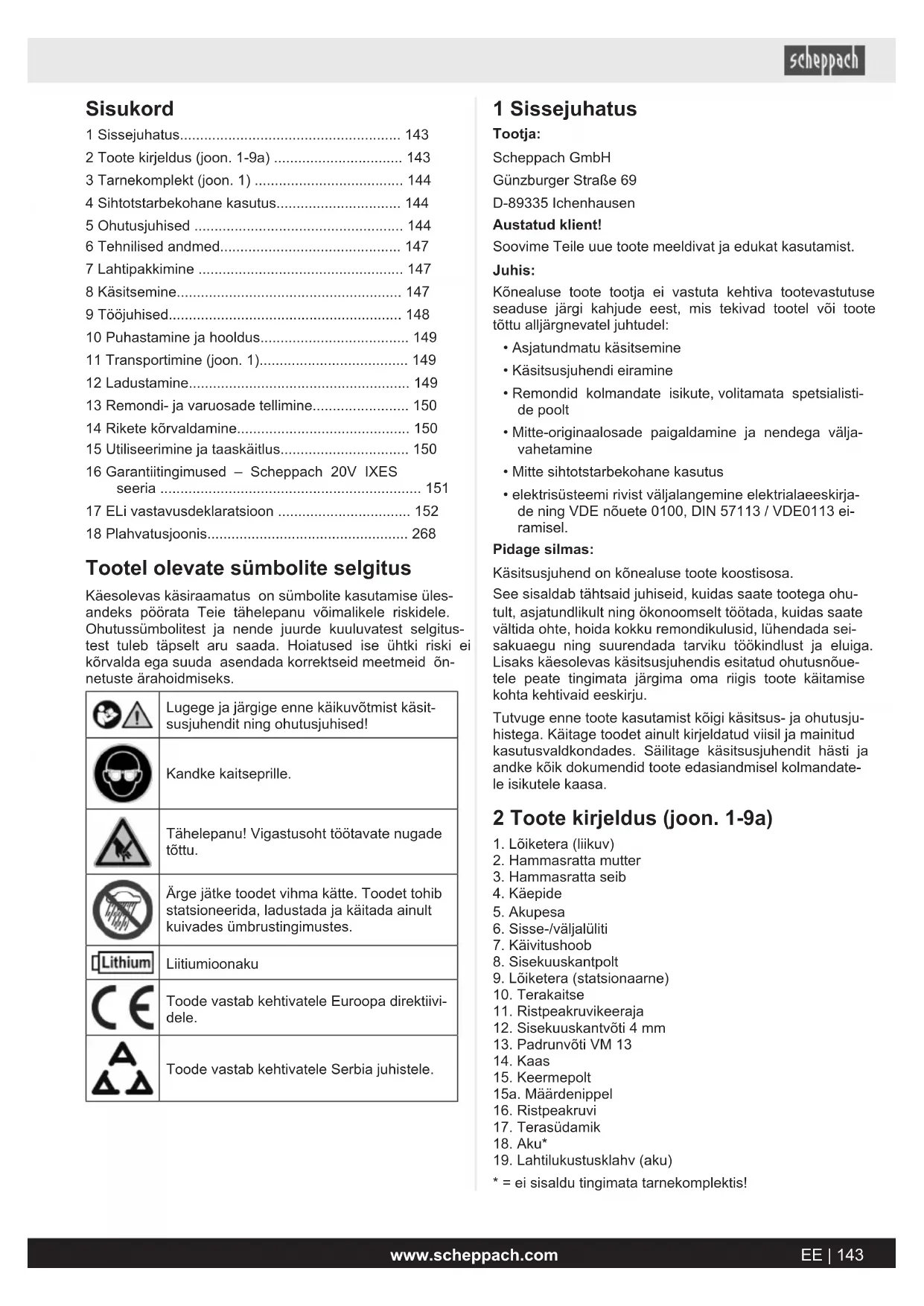

EE Aku-oksakäärid | Originaalkasutusjuhendi tõlge 143

1 Sissejuhatus.... 143
2 Toote kirjeldus (joon. 1-9a) 143
3 Tarnekomplekt (joon. 1) 144
4 Sihtotstarbekohane kasutus.... 144
5 Ohutusjuhised 144
6 Tehnilised andmed.... 147
7 Lahtipakkimine 147
8 Käsitsemine.... 147
9 Tööjuhised.... 148
10 Puhastamine ja hooldus.... 149
11 Transportimine (joon. 1).... 149
12 Ladustamine.... 149
13 Remondi- ja varuosade tellimine.... 150
14 Rikete körvaldamine.... 150
15 Utiliseerimine ja taaskäitlus.... 150
16 Garantiitingimused - Scheppach 20V IXES seeria .... 151
17 ELi vastavusdeklaratsioon 152
18 Plahvatusjoonis.... 268

Tootel olevate sümbolite selgitus

Käesolevas käsiraamatus on sümbolite kasutamise ülesandeks pöörata Teie tähelepanu võimalikele riskidele. Ohutussümbolitest ja nende juurde kuuluvatest selgitustest tuleb täpselt aru saada. Hoiatused ise ühtki riski ei kõrvalda ega suuda asendada korrektseid meetmeid önnetuste ärahoidmiseks.

	Lugege ja järgige enne käikuvõtmist käsit-susjuhendit ning ohutusjuhised!
	Kandke kaitseprille.
	Tähelepanu! Vigastusoht töötavate nugade tõttu.
	Ärge jätke toodet vihma kätte. Toodet tohib statsioneerida, ladustada ja käitada ainult kuivades ümbrustingimustes.
	Liitiumioonaku
	Toode vastab kehtivatele Euroopa direktiivi-dele.
	Toode vastab kehtivatele Serbia juhistele.

1 Sissejuhatus

Tootja:

Scheppach GmbH

Soovime Teile uue toote meeldivat ja edukat kasutamist.

Juhis:

Kõnealuse toote tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad tootel või toote tõttu alljärgnevatel juhtudel:

• Asjatundmatu käsitsemine
  • Käsitsusjuhendi eiramine
• Remondid kolmandate isikute, volitamata spetsialistide poolt
• Mitte-originaalosade paigaldamine ja nendega väljavahetamine
  • Mitte sihtotstarbekohane kasutus
• elektrisüsteemi rivist väljalangemine elektrialaeeskirjade ning VDE nõuete 0100, DIN 57113 / VDE0113 ei-ramisel.

Pidage silmas:

Käsitsusjuhend on könealuse toote koostisosa.

See sisaldab tähtsaid juhiseid, kuidas saate tootega ohu-tult, asjatundlikult ning ökonoomselt töötada, kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada sei-sakuaegu ning suurendada tarviku töökindlust ja eluiga. Lisaks käesolevas käsitsusjuhendis esitatud ohutusnõue-tele peate tingimata järgima oma riigis toote käitamise kohta kehtivaid eeskirju.

Tutvuge enne toote kasutamist köigi käsitsus- ja ohutusjuhistega. Käitage toodet ainult kirjeldatud viisil ja mainitud kasutusvaldkondades. Säilitage käsitsusjuhendit hästi ja andke köik dokumendid toote edasiandmisel kolmandatele isikutele kaasa.

2 Toote kirjeldus (joon. 1-9a)

1. Lõiketera (liikuv)
2. Hammasratta mutter
3. Hammasratta seib
4. Käepide
5. Akupesa
6. Sisse-/väljalüliti
7. Käivitushoob
8. Sisekuuskantpolt
9. Lõiketera (statsionaarne)
10. Terakaitse
11. Ristpeakruvikeeraja
12. Sisekuuskantvõti 4 mm
13. Padrunvõti VM 13
14. Kaas
15. Keermepolt
    15a. Määrdenippel
16. Ristpeakruvi
17. Terasüdamik
18. Aku*
19. Lahtilukustusklahv (aku)

* = ei sisaldu tingimata tarnekomplektis!

3 Sihtotstarbekohane kasutus

Toode on ette nähtud pehme puidu puhul kuni 28 mm ja köva puidu puhul kuni 15 mm jämedusega okste löikami-seks.

Toodet tohib kasutada ainult vastavalt selle otstarbele. Igasugune edasine ulatuslikum kasutus pole sihtotstarbekohane. Sellest põhjustatud iga liiki kahjude või vigastuste eest vastutab kasutaja ja mitte tootja.

Sihtotstarbekohase kasutuse koostisosaks on ka ohutusjuhiste, samuti montaažijuhendi ja käsitsusjuhendis sisalduvate käitusjuhiste järgimine.

Isikud, kes toodet kasutavad ja hooldavad, peavad seda tundma ning olema võimalikest ohtudest teavitatud.

Tootel teostatud muudatused välistavad tootja vastutuse sellest tekkivate kahjude eest täielikult.

Toodet tohib käitada ainult tootja originaalosadega ja originaaltarvikutega.

Tuleb pidada kinni tootja ohutus-, töö- ja hoolduseeskirja- dest ning tehnilistes andmetes esitatud möötmetest.

Palun pidage silmas, et meie tooted pole konstrueeritud kommerts-, käsitööndus- või tööstuskasutuse jaoks. Me ei võta üle pretensiooniõiguskohustust, kui toodet kasutatakse kommerts-, käsitööndus- või tööstusettevõtetes ning samaväärsetel tegevustel.

Käsitsusjuhendis esitatud signaalsõnade selgitus

OHT

Signaalsõna vahetult eelseisva ohtliku olukorra tähistamiseks, mille tagajärjeks on, kui seda ei väldita, surm või raske vigastus.

HOIATUS

Signaalsõna vahetult võimaliku ohtliku olukorra tähistamiseks, mille tagajärjeks võib olla, kui seda ei väldita, surm või raske vigastus.

ETTEVAATUST

Signaalsõna vahetult võimaliku ohtliku olukorra tähistamiseks, mille tagajärjeks võib olla, kui seda ei väldita, vähene või mõõdukas vigastus.

TÄHELEPANU

Signaalsõna vahetult võimaliku ohtliku olukorra tähistamiseks, mille tagajärjeks võivad olla, kui seda ei väldita, materiaalsed kahjud tootel või omandil/valdusel.

4 Ohutusjuhised

Üldised ohutusjuhised elektritööriistade kohta

HOIATUS

Lugege kõiki ohutusjuhiseid, korraldusi, il- lustratsioone ja tehnilisi andmeid, millega see elektritööriist on varustatud.

Hooletused alljärgnevatest korraldustest kinnipidamisel võivad põhjustada elektrilööki, tulekahju ja/või raskeid vigastusi.

Hoidke kõiki ohutusjuhiseid ja korraldusi tulevikuks alal.

Ohutusjuhistes kasutatav mõiste „elektritööriist“ kehtib võrgukäitusega elektritööriistade (võrgujuhtmega) ja aku- käitusega elektritööriistade (võrgujuhtmeta) kohta.

1) Ohutus töökohal

a) Hoidke oma tööpiirkond puhas ja hästi valgustatud. Korratud või valgustamata tööpiirkonnad võivad põhjustada önnetusi.
b) Ärge töötage elektritööriistaga plahvatusohtlikus ümbruskonnas, milles leidub süttimisohtlikke vedelikke, gaase või tolme. Elektritööriistad tekitavad sädemeid, mis võivad tolmud või aurud põlema süüdata.
c) Hoidke lapsed ja teised isikud elektritööriista kasutamise ajal eemal. Tähelepanu körvalekaldumisel võite elektritööriista üle kontrolli kaotada.

2) Elektrialane ohutus

a) Elektritööriista ühenduspistik peab pistikupessa sobima. Pistikut ei tohi ühelgi viisil muuta. Ärge kasutage adapterpistikuid koos kaitsemaandusega elektritööriistadega. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi riski.
b) Vältige kehalist kontakti torude, küttesüsteemide, pliitide, külmkappide jms maandatud pindadega. Kui Teie keha on maandatud, siis valitseb körgendatud elektrilöögi risk.
c) Kaitske elektritööriistu vihma ja märja eest. Vee tungimine elektritööriista suurendab elektrilöögi riski.
d) Ärge kasutage ühendusjuhet valel otstarbel nagu elektritööriista kandmiseks, üles riputamiseks või pistikupesast pistiku väljatömbamiseks. Kaitske ühendusjuhet kuumuse, öli, teravate servade ning liikuvate osade eest. Kahjustatud või sasitud ühendusjuhtmed suurendavad elektrilöögi riski.
e) Kui töötate elektritööriistaga öues, siis kasutage üksnes välitingimustesse sobivaid pikendusjuhtmeid. Välitingimustesse sobiva pikendusjuhtme kasutamine vähendab elektrilöögi riski.
f) Kui elektritööriista käitamist pole võimalik niiskes ümbruskonnas vältida, siis kasutage rikkevoolu-kaitselülitit. Rikkevoolu-kaitselüliti kasutamine vähendab elektrilöögi riski.

3) Inimeste ohutus

a) Olge tähelepanelik, pidage oma tegevust silmas ja käige töötamisel elektritööriistaga möistlikult ümber. Ärge kasutage elektritööriista, kui olete väsinud või uimastite, alkoholi või ravimite möju all. Hetkeline tähelepanematus võib põhjustada elektritööriista kasutamisel tõsiseid vigastusi.
b) Kandke isiklikku kaitsevarustust ja alati kaitseprille. Isikliku kaitsevarustuse nagu tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmekaitsme kandmine, vastavalt elektritööriista liigile ning kasutusele, vähendab vigastuste riski.
c) Vältige ettekavatsematut käikuvõtmist. Veenduge, et elektritööriist on enne voolutoite ja/või aku külgeühendamist, ülesvõtmist või kandmist välja lülitatud. Kui hoiate elektritööriista kandmisel sörme lülitil või ühendate sisselülitatud elektritööriista vooluvarustusega, siis võib see önnetusi põhjustada.
d) Eemaldage enne elektritööriista sisselülitamist seadistustööriistad ja mutrivõtmed. Pöörleva elektritööriista sisemuses paiknev tööriist või võti võib vigastusi põhjustada.
e) Vältige ebaharilikku kehahoiakut. Hoolitsege turvalise seisu eest ja hoidke alati tasakaalu. Sedasi saate elektritööriista ootamatutes olukordades paremini kontrollida.
f) Kandke sobivat riietust. Ärge kandke avarat riietust ega ehteid. Hoidke juuksed ja riietus pöörlevatest detailidest eemale. Avar riietus, ehted või pikad juuksed võidakse liikuvate osade poolt kaasa haarata.
g) Kui saab monteerida tolmuimu- ja -püüdeseadi-seid, siis tuleb need külge ühendada ning neid öi-gesti kasutada. Tolmuimusüsteemi kasutamine võib vähendada tolmust tingitud ohte.
h) Ärge uskuge pimesi ohutusse ega eirake elektriööriista ohutusreegleid ka siis, kui olete paljukordse kasutuse töttu elektritööriistaga tuttav. Tähelepanematu tegutsemine vöib pöhjustada sekundi murdosa jooksul raskeid vigastusi.

4) Elektritööriista kasutamine ja käsitsemine

a) Ärge koormake elektritööriista üle. Kasutage töötamisel selleks tööks ettenähtud elektritööriista. Sobiva elektritööriistaga töötate paremini ja ohutumalt ettenähtud võimsusvahemiku piires.
b) Ärge kasutage elektritööriista, mille lüliti on defektne. Elektritööriist, mida ei saa enam sisse või välja lülitada, on ohtlik ning tuleb remontida.
c) Tõmmake pistik pistikupesast välja ja/või eemaldage äravõetav aku enne seadme seadistamist, rakendustööriistade vahetamist või elektritööriista ärapanemist. See ettevaatusmeede vähendab elektritööriista ettekavatsematu käivitumise ohtu.
d) Ladustage mittekasutatavaid elektritööriistu lastele kättesaamatult. Ärge laske elektritööriista kasutada isikutel, kes seda ei tunne või pole käesolevaid korraldusi lugenud. Elektritööriistad on ohtlikud, kui neid kasutavad kogenematud isikud.

e) Hoolitsege elektritööriistade ja rakendustööriistade eest hästi. Kontrollige, kas liikuvad detailid talitlevad laitmatult ega kiilu kinni, kas esineb murdunud või kahjustatud detaile nii, et elektritööriista talitlus on piiratud. Laske kahjustatud osad enne elektritööriista kasutamist remontida. Paljude önnetuste põhjus peitub halvasti hooldatud elektritööriistades.
f) Hoidke lõiketööriistad teravad ja puhtad. Hästi hoolitsetud teravate lõikeservadega lõiketööriistad kii-luvad vähem kinni ja neid on lihtsam juhtida.
g) Kasutage elektritööriista, rakendustööriista, rakendustööriistu jms vastavalt käesolevatele korraldustele. Arvestage seejuures töötingimustega ja teostatava tegevuse iseloomuga. Elektritööriista-de kasutamine muudeks kui ettenähtud rakendusteks vöib pöhjustada ohtlikke olukordi.
h) Hoidke käepidemed ja hoidepinnad kuivad, puhtad ja öli- ning määrdevabad. Libedad käepidemed ja hoidepinnad ei vöimalda elektritööriista ettenägematutes olukordades kindlalt käsitseda ning kontrollida.

5) Akutööriista kasutamine ja käsitsemine

a) Laadige akusid ainult tootja poolt soovitatud laadijatega. Teatud kindlat liiki akude laadimiseks ettenähtud laadijate töttu valitseb muude akudega kasutamisel tuleoht.
b) Kasutage elektritööriistades ainult nende jaoks ettenähtud akusid. Muude akude kasutamine võib põhjustada vigastusi või tuleohtu.
c) Ärge laske bürooklambritel, müntidel, võtmetel, naeltel, kruvidel ja muudel väikestel metallesemetel, mis võivad põhjustada kontaktide sildamist, akude lähedusse sattuda. Aku kontaktide lühistumise tagajärjeks võivad olla põletused või tulekahju.
d) Vale kasutamise korral võib vedelik akust välja tungida. Vältige sellega kokkupuudet. Loputage juhusliku kokkupuute korral veega ära. Pöörduge silma sattunud vedeliku korral abi saamiseks täiendavalt arsti poole. Väljatungiv akuvedelik võib põhjustada nahaärritusi või põletusi.
e) Ärge kasutage kahjustatud või muudetud akut. Kahjustatud või muudetud akud võivad käituda ettenägematul viisil ja põhjustada tulekahju, plahvatust või vigastusohtu.
f) Ärge allutage akut tulele ega körgete temperatuuridele. Tuli või temperatuurid üle 130 °C võivad põhjustada plahvatuse.
g) Järgige kõiki korraldusi laadimise kohta ja ärge laadige akut või akutööriista kunagi väljaspool kasutusjuhendis esitatud temperatuurivahemikku. Vale laadimine või laadimine väljaspool lubatud temperatuurivahemikku võib aku hävitada või tulekahju ohtu suurendada.

6) Teenindus

a) Laske elektritööriista remontida ainult kvalifitseeritud erialapersonalil ja ainult originaalvaruosadega. Sellega tagatakse elektritööriista ohutuse säilimine.
b) Ärge hooldage kunagi kahjustamata akusid. Kogu akude hooldust peaks teostama tootja või volitatud klienditeenindus.

Täiendavad ohutusjuhised

1. Hoidke kõik kehaosad teradest eemal. Ärge üritage töötavate terade korral lõikematerjali eemaldada või lõigatavat materjali kinni hoida. Hetkeline tähelepanematus võib põhjustada kasutamisel raskeid vigastusi.
2. Kandke peatatud teraga toodet käepidemest ja pööra- ke tähelepanu sellele, et ei vajutata lülitit.
3. Monteerige toote transportimisel ja ladustamisel alati noa kaitseümbris.
4. Tehke kinnikiilunud materjali eemaldamisel või toote hooldustöödel kindlaks, et kõik võrgulülitid on välja lü- litatud ja aku on eemaldatud või lahti ühendatud.
5. Haarake tootel kinni ainult isoleeritud haardepindadest, sest tera võib peidetud elektrijuhtmeid puudutada.
6. Hoidke köik vörgukaablid ja kaablid löikepiirkonnast eemal.
7. Toote kasutamine äikese korral on keelatud - pik- selöögi oht!
8. Inspekteerige hekke ja põõsaid hoolikalt ning kõrvaldage kõik traataiad, peidetud kaabeldus või muud võõrkehad.
9. Hoidke toodet ühe käega käepidemest kinni. Hoidke oma teist kätt terast eemal.
10. Kasutage toodet maapinna körgusel, mitte redelil seis- tes või ebaturvalises, ebastabiilses seismiskohas.
11. Toodet võivad kasutada vähendatud füüsiliste, sensoorsete või mentaalsete võimete või puuduliku kogemuse ja teadmistega isikud, kui nad viibivad järelevalve all või neid on toote ohutus kasutamises instrueeritud ning nad mõistavad sellest tulenevaid ohte.
12. Ärge kasutage kunagi toodet, kui teised inimesed, eelkõige lapsed või koduloomad asuvad läheduses.
13. Hoolitsege stabiilse seisuasendi eest ja hoidke alati tasakaalu.
14. Olge toote kasutamisel alati jalgadega kindlalt maas ja köndige, ärge rutake ega jookske.
15. Kandke toote käitamisel alati tugevaid jalatseid ja pikki pükse. Ärge käitage toodet paljajalu ega lahtistes sandaalides. Vältige rippuvate paeltega või lipsudega riietuse või lahtise riietuse kandmist.
16. Katkestage toide (nt tömmake vörgupistik pistikupe-sast välja või eemaldage aku):

– Lahkute toote juurest.
- Kui toode hakkab ebatavaliselt vibreerima.
- Kui Te toodet ei kasuta.
- Kui toode tabas võõrkehi.

Jääkriskid

Toode on ehitatud tehnika kaasaegset arengutaset ja kehtivaid ohutustehnilisi reegleid järgides. Siiski võib töötamisel esineda üksikuid jääkriske.

• Kuulmekahjustus, kui ei kanta ettekirjutatud kuulme-kaitset.
• Jääkriske saab minimeerida, kui järgitakse „Ohutusjuhiseid“ ja „Sihtotstarbekohast kasutust“ ning käsitsusjuhendit tervikuna.
• Kasutage toodet nii, nagu seda käesolevas käsitsusjuhendis soovitatakse. Nii saavutate, et Teie toode annab optimaalseid tulemusi.
• Peale selle võivad köigist tarvitusele võetud abinõu- dest hoolimata valitseda mitteilmsed jääkriskid.

HOIATUS

Antud elektritööriist tekitab käitamise ajal elektromagnetilise välja. Könealune väli võib teatud tingimustel aktiivsete või passiivsete meditsiiniliste implantaatide talitlust halvendada. Vähendamaks tõsiste või surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteerida enne, kui elektritööriista käsitsetakse.

HOIATUS

Pikemal töötamisel vöivad tekkida käsitseva isiku kätes vibratsioonide töttu verevarustushäired (Raynaud' sündroom).

Raynaud' sündroom on veresoonte haigus, mille puhul lähevad väikesed veresooned sörmedes ja varvastes spastiliselt krampi. Asjaomaseid piirkondi ei varustata enam piisavalt verega ja need muutuvad seetöttu äärmiselt kahvatuks. Vibreerivate toodete sagedane kasutamine võib halvendatud verevarustusega isikutel (nt suitsetajad, diabeetikud) närvikahjustusi tekitada.

Kui märkate ebatavalisi vaevusi, siis löpetage kohe töö ja pöörduge arsti poole.

TÄHELEPANU

Toode on 20V IXES seeria osa ja seda tohib käitada ainult selle seeria akudega. Akusid tohib laadida ainult selle seeria laadijatega. Järgige seejuures tootja andmeid.

HOIATUS

Järgige laadimise ohutusjuhiseid ja korrektse kasutuse juhiseid, mis on esitatud Teie aku ning 20V IXES seeria laadija käitusjuhendis. Laadimisprotseduuri üksikasjaliku kirjelduse ja edasist informatsiooni leiate käesolevast eraldi käsitsemisjuhendist.

5 Tehnilised andmed

Nominaalpinge 20 V
Mootori max pöördeary n_max	21000 min ^-1
lõikevõimsus
Pehmepuit	max 28 mm
Kõvapuit	max 15 mm
Kaal 0,75 kg

Õigus tehnilisteks muudatusteks reserveeritud!

Müra tunnusväärtused

Helirõhutase L_pA	69,4 dB
Mõõtemääramatus K_pA	3 dB
Helivõimsustase L_wA	77,4 dB
Helivõimsustase garanteeritud L_wA	81 dB
Mõõtemääramatus K_wA	3 dB

Vibratsiooni tunnusväärtused (käsivarre öötsumine)

Vibratsioon ah	0,75 m/s2
Mõõtemääramatus K 1,5 m/s	2

Esitatud võngete üldväärtus ja esitatud müraemissioni väärtus mõõdeti normeeritud kontrollmeetodi alusel ning neid saab kasutada ühe elektritööriista vördlemiseks teisega.

Esitatud müraemissiooni väärtust ja esitatud võngete üldväärtust saab samuti kasutada koormuse esmaseks hindamiseks.

HOIATUS

Müraemissioonid ja võnkeemissiooni väärtus võivad elektritööriista tegeliku kasutamise ajal esitatud väärtustest kõrvale kalduda sõltuvalt liigist ning viisist, kuidas elektritööriista kasutatakse, eelkõige seetõttu, millist liiki töödetaili töödeldakse.

Proovige hoida koormus võimalikult väike. Näitlikud meetmed: tööaja piiramine. Seejuures tuleb arvesse võtta käitusükli köiki osi (näiteks aegu, mil elektritööriist on välja lülitatud, ning selliseid aegu, mil elektritööriist on küll sisse lülitatud, kuid töötab koormuseta).

6 Lahtipakkimine

HOIATUS

Toode ja pakendusmaterjalid pole laste mänguas-jad!

Lapsed ei tohi kilekottide, kilede ja väikeosadega mängida! Valitseb allaneelamis- ja lämbumisoht!

• Avage pakend ja võtke toode ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.

• Kontrollige toodet ja tarvikuosi transpordikahjustuste suhtes. Teavitage võimalikest kahjudest kohe trans-pordiettevõtet, millega toode kohale tarniti. Hilisemaid pretensioone ei tunnustata.

• Hoidke pakendit võimaluse korral kuni garantiiaja möödumiseni alal.

• Tutvuge enne kasutamist käsitsusjuhendi alusel tootega.
• Kasutage tarvikute ja kulu- ning varuosade puhul ai-nult originaalosi. Varuosi saate esindusest.
• Edastage tellimuste korral meie artiklinumbrid ja toote tüüp ning ehitusaasta.

7 Käsitsemine

Aku-oksakäärid omavad ajamina elektrimootorit. Lõika-misprotseduuril liigub liikuv lõiketera edasi-tagasi. Palun leidke käsitsemismoodulite talitlus alljärgnevatest kirjeldustest.

ETTEVAATUST

Vigastusoht!

Pange aku sisse alles siis, kui akutööriist on kasutamiseks ette valmistatud.

TÄHELEPANU

Monteerige toode enne käikuvõtmist tingimata terviklikult!

HOIATUS

Vigastusoht!

Võtke aku enne kõiki töid elektritööriistast (nt hooldus, tööriista vahetamine jne) ja selle transportimist ning säilitamist elektritööriistast välja. Sisse-/väljalüliiti ettekavatsematul vajutamisel valitseb vigastusoht.

ETTEVAATUST

Kandke nugadega ümberkäimisel kaitsekin- daid!

HOIATUS

Ärge kasutage toodet ilma kaitseprillideta.

Veenduge iga kord enne kasutamist, et toode on talit-luskölblik.

Valitseb inimkahjude ja materiaalsete kahjude oht.

TÄHELEPANU

Pöörake tähelepanu sellele, et ümbrustemperatuur ei ületa töötamise ajal 50 °C ega lange alla -20 °C.

TÄHELEPANU

Toode on 20V IXES seeria osa ja seda tohib käitada ainult selle seeria akudega. Akusid tohib laadida ainult selle seeria laadijatega. Järgige seejuures tootja andmeid.

7.1 Lõiketerade (1/9) määrimine (joon. 1, 9)

Te saate lõiketeri (1/9) määrdenipli (15a) kaudu sobiva ölipudeliga* määrida või öli* vahetult pintsliga* lõiketeradele (1/9) kanda.

Pöörake tähelepanu sellele, et lõiketeradel (1/9) on õhuke ölikelme.

Määrige löiketeri (1/9) 40 löikamisprotseduuri järel.

* = ei sisaldu tingimata tarnekomplektis!

7.2 Aku (18) sisestamine akupessa (5)/väljavõtmine (joon. 2)

Aku sissepanemine

1. Lükake aku (18) akupessa (5). Aku (18) fikseerub kuuldavalt.

Aku väljavõtmine

1. Vajutage aku (18) lahtilukustusklahvi (19) ja tömmake aku akupesast (5) välja.

7.3 Toote sisse-/väljalülitamine (joon. 1-3)

Skannige põhjaliku selgituse saamiseks joon. 3 esitatud QR-kood.

Sisselülitamine

1. Võtke terakaitse (10) maha.
2. Vajutage sisse-/väljalülitit (6).

Toode piiksub kaks korda ja sisse-/väljalüliti (6) põleb püsivalt siniselt.

1. Enne esimest lõiget peate kaks korda 1 sekundi jooksul käivitushooba (7) vajutama.

Kui toode on aktiveeritud, siis piiksub toode uuesti. Kui lasete käivitushoova (7) lahti, siis avaneb löiketera (1), kui see oli eelnevalt suletud, või avaneb löikeläbi-mõõdule.

1. Lõiketera (1) sulgub, kui ja kuni vajutate käivitushooba (7).

Lõikeläbimõõdu muutmine:

- Hoidke käivitushooba (7) 3 sekundit vajutatult. Lõiketera (1) sulgub. Toode piiksub ühe korra, kui muudeti lõikeläbimõõtu. Kui lasete käivitushoova (7) lahti, siis avaneb lõiketera (1) taas.

Ootemoodus:

• Toode lülitub ootemoodusesse, kui 1 minuti jooksul ei toimu käsitsemist. Toode piiksub ühe korra.
• Hoidke ootemooduse käsitsi aktiveerimiseks käivitushooba (7) 5 sekundit vajutatult. Toode piiksub kaks korda, kui lasete käivitushoova (7) lahti, siis löiketera (1) sulgub ja jääb suletuks.
• Vajutage ootemooduse deaktiveerimiseks 1 sekundi jooksul kaks korda käivitushooba (7).

Väljalülitamine

Juhis:

Me soovitame toote käigust võtta suletud seisundis.

1. Vajutage käivitushooba (7) ja hoidke seda 5 sekundit vajutatult. Toode piiksub kaks korda, kui lasete käivitushoova (7) lahti, siis löiketera (1) sulgub ja jääb suletuks.
2. Hoidke sisse-/väljalülitit (6) vajutatult, et toode deaktiveerida. Sinine LED kustub.
3. Pange terakaitse (10) lõiketerale (1).

Juhis:

Toode lülitub mittekasutuse korral 3 minuti pärast auto- maatselt välja, LED kustub.

8 Tööjuhised

• Pöörake enne sisselülitamist tähelepanu sellele, et toode ei puuduta esemeid.
• Kontrollige toodet iga kord enne kasutamist ilmsete puuduste nagu lahtiste, ärakulunud või kahjustatud osade suhtes.
• Kontrollige enne uuesti kasutamist köiki polte ja mutreid. Pingutage lötvunud poldid kinni.
• Lõiketeri tuleb lasta regulaarselt ärakulumise suhtes kontrollida ja üle lihvida. Nürid lõiketerad koormavad toote üle. Sellest tulenevad kahjud ei allu garantiile.
• Nürid lõiketerad vähendavad lõikevõimsust ja halvendavad tööprotsessi! Nüride lõiketerade kindel ilming on sissetõmbe vähenemine, langev võimsus ja halb lõikepilt.
• Hoidke toodet kindlalt käepidemest kinni.
• Kontrollige töödeldavat materjali võõrkehade nagu naelte, kruvide jms suhtes ning eemaldage need.
• Ärge avaldage tootele liiga palju survet. Laske tootel tööd teha.

HOIATUS

Pöörake tähelepanu sellele, et Teie vaba käsi on lõikepiirkonnast piisaval kaugusel – oht lõikevigastuste tõttu!

HOIATUS

Ärge kasutage toodet kunagi muude kui käsitsusjuhen-dis nimetatud materjalide lõikamiseks.

• Ärge kasutage toodet kunagi väärotstarbeliselt.
• Ärge kasutage toodet võsa või alusmetsa lõikamiseks.
• Kasutage jämedamate okste löikamiseks käsisaagi.
• Toodet tuleb kasutada nagu harilikke aiakääre. Haarake tootel ühe käega käepidemest kinni.
• Pöörake tähelepanu pehme puidu ja kõva puidu maksimaalsele lõikevõimsusele, mis on esitatud 5 all.
• Kui lõigatav materjal on liiga jäme või liiga kõva, siis avaneb lõikenuga pärast sulgumist jälle iseseisvalt.
• Puidu omadused nagu nt niiskus, keerdus juured või kasvusuund avaldavad mõju lõiketulemusele ja maksimaalselt lõigatavale läbimõõdule.

9 Puhastamine ja hooldus

HOIATUS

Laske parandustöid ja hooldustöid, mida käesolevas käsitsusjuhendis ei kirjeldata, viia läbi erialatöökojas. Kasutage ainult originaalvaruosi.

Valitseb önnetusoht! Viige hooldus- ja puhas- tustöid läbi põhimötteliselt väljalülitatud mootori korral ning tömmake võrgupistik väl- ja. Valitseb vigastusoht! Laske tootel enne kõiki hooldus- või puhastustöid maha jahtu- da. Mootori elemendid on kuumad. Valitseb vigastus- ja põletusoht!

Toode võib ootamatult käivituda ja seetõttu vigastusi põhjustada.

- Lülitage toode enne köiki puhastus- ja hooldustöid välja.

– Laske tootel maha jahtuda.

– Eemaldage aku!

9.1 Puhastamine

HOIATUS

Ärge pihustage toodet veega üle ega puhastage seda voolava vee all. Valitseb elektrilöögi ja toote kahjustada saamise oht.

• Hoidke kaitseseadised, õhupilud ja mootori korpus võimalikult tolmu- ning mustusevabad. Hõõruge toode puhta lapiga* üle või puhuge madala rõhuga suruõhuga läbi*. Me soovitame toodet iga kord pärast kasutamist vahetult puhastada.
• Ärge kastke toodet puhastamiseks mitte mingil juhul vette või teistesse vedelikesse.
• Puhastage toodet regulaarselt niiske lapi* ja vähese määrdeseebiga. Ärge kasutage puhastusvahendeid või lahusteid, need võivad toote plastosi rikkuda. Pöörake tähelepanu sellele, et vesi ei pääse toote sisemusse.
• Hoidke toode alati puhas, kuiv ja vaba ölist ning määrderasvadest. Eemaldage tolm iga kord pärast kasutamist ja enne ladustamist.

9.2 Hooldus

Selle toote sisemuses ei leidu osi, mida kasutaja saaks remontida. Pöörduge kvalifitseeritud spetsialisti poole, et lasta toodet kontrollida ja parandada.

- Kontrollige toodet iga kord enne kasutamist ilmsete puuduste nagu lahtiste, ärakulunud või kahjustatud osade suhtes.

9.2.1 Lõiketerade (1/9) vahetamine (joon. 4-8)

1. Vabastage sisekuuskantpolt (8) ja võtke koos hammasratta seibiga (3) ära.
   Kasutage 4 mm sisekuuskantvõtit (12).
2. Vabastage ja eemaldage hammasratta mutter (2). Kasutage VM 13 padrunvõtit (13).

3. Pöörake toode ümber ja vabastage ristpeakruvid (16) toote korpusel. Kasutage ristpeakruvikeerajat (11).

4. Võtke kaas (14) toote korpuselt maha.

5. Võtke keermepolt (15) ja terasüdamik (17) ära.
6. Vahetage löiketerad (1/9) välja.
7. Määrige löiketeri (1/9) vajaduse korral 7.1 all kirjeldatud viisil.
8. Pange keermepolt (15), terasüdamik (17) ja uued löiketerad (1/9) jälle tootesse. Pöörake tähelepanu sellele, et terasüdamik (17) toetub reduktori hammasrattale.
9. Pange kaas (14) toote korpusele ja kinnitage rist-peakruvidega (16). Pöörake tähelepanu sellele, et kaane (14) nina istub toote korpuse väljalõikes.
10. Kindlustage kaas (14) ristpeakruvidega (16). Kasutage ristpeakruvikeerajat (11).
11. Kinnitage hammasratta mutter (2). Kasutage VM 13 padrunvõtit (13).
12. Kinnitage hammasratta seib (3) sisekuuskantpoldiga (8). Kasutage 4 mm sisekuuskantvõtit (12). Tähelepanu: Pingutage hammasratta mutter (2) ja si- sekuuskantpolt (8) käe jõuga kinni.
13. Tehke proovitöötamine. Tähelepanu: Kui lõiketera (1) ei sulgu, siis on hammasratta mutter (2) ja sisekuuskantpolt (8) võib-olla liiga tugevasti kinni pingutatud. Lõdvendage veidi hammasratta mutrit (2) ja sisekuuskantpolti (8) ning proovige uuesti.

9.2.2 Lõiketera seadistamine (joon. 1, 5, 6)

1. Vabastage sisekuuskantpolt (8).
   Kasutage 4 mm sisekuuskantvõtit (12).
2. Pingutage hammasratta mutrit (2) VM 13 padrunvõtme- ga (13) kinni, kuni lõiketera (1) ei liigu enam küljele.
3. Pingutage sisekuuskantpolt (8) jälle kinni. Kasutage 4 mm sisekuuskantvõtit (12).

10 Transportimine (joon. 1)

1. Katke lõiketerad (1/9) toote transportimiseks või ladustamiseks terakaitsmega (10).
2. Kindlustage toode äralibisemise ja kaadumise vastu.

11 Ladustamine

Ettevalmistus ladustamiseks

1. Eemaldage aku.
2. Puhastage toode ja kontrollige seda kahjustuste suhtes.
3. Katke lõiketerad toote transportimiseks või ladustamiseks terakaitsmega.
4. Väetised ja muud aiakemikaalid sisaldavad aineid, mis võivad mõjuda metallosadele tugevalt korrosiiv-selt. Ärge ladustage toodet nende ainete läheduses.

Ladustage toodet ja selle tarvikuid pimedas, kuivas ja pa- kaseta ning lastele kättesaamatus kohas.

Optimaalne ladustamistemperatuur on 5°C ja 30°C vahel. Säilitage toodet originaalpakendis.

Katke toode kinni, et seda tolmu või niiskuse eest kaitsta. Säilitage käsitsusjuhendit toote juures.

12 Remondi- ja varuosade tellimine

Tuleb silmas pidada, et selle toote puhul vajatakse kasutusalasele või loomulikule kulumisele alluvaid või kulumaterjalidena järgmisi osi.

TÄHELEPANU

Tootevastutuse seaduse kohaselt ei vastuta tootja asjatundmatutest remontidest või mitte-originaalvaruosade kasutamisest põhjustatud kahjude eest.

Tellige klienditeenindus või volitatud spetsialist. Vastav kehtib ka tarvikuosade kohta.

Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR-kood.

12.1 Varuosade tellimine

Varuosade tellimisel tuleks edastada järgmised andmed:

- Mudelinimetus

- Artiklinumber

• Tüübisildi andmed

Varuosad / tarvikud

Aku SBP2.0 artikli-nr: 7909201708
Aku SBP4.0 artikli-nr: 7909201709
Laadija SBC2.4A artikli-nr: 7909201710
Laadija SBC4.5A artikli-nr: 7909201711
Laadija SDBC2.4A artikli-nr: 7909201712
Laadija SDBC4.5A artikli-nr: 7909201713
Alustuskomplekt SBSK2.0 artikli-nr: 7909201720
Alustuskomplekt SBSK4.0 artikli-nr: 7909201721
Terakaitse – artikli-nr: 5911606006
Lõiketera (liikuv) – artikli-nr: 5911606009
Lõiketera (liikumatu) – artikli-nr: 5911606010

13 Rikete kõrvaldamine

Rike Võimalik põhjus Abinõu

Toodet ei saa käivitada.	Aku võimsus on liiga nõrk.	Laadige aku täis.
	Aku pole õigesti sisse pandud.	Lükake aku akupessa. Aku fikseerub kuuldavalt.
	Sisse-/väljalüliti defektne.	Pöörduge meie teenindusse.
	Mootor defektne.
Toode töötab katkestustega.	Internne ebakindel kontakt.	Pöörduge meie teenindusse.
	Sisse-/väljalüliti defektne.
Lõiketera läheb kuumaks.	Lõiketera on nüri.	Vahetage lõiketera välja.
	Lõiketeral on täkked.	Kontrollige lõiketera üle või vahetage välja.
	Lõiketera on määrdunud.	Lõiketera määrdunud.
	Liiga suur hõõrdumine.	Kontrollige hammasratta mutri ja poldi kinnitust.
	Puuduv määrimine lõiketeradel.	Määrige lõiketeri.

14 Utiliseerimine ja taaskäitlus

Juhised pakendi kohta

Pakendusmaterjalid on taaskäidel- davad. Palun utiliseerige pakendid keskkonnasõbralikult.

Juhised elektri- ja elektroonikaseadmete seaduse (ElektroG) kohta

Elektri- ja elektroonikaseadmed ei kuulu olmeprügisse, vaid tuleb suunata eraldi kogumisse või utiliseerimisse!

• Vanad patareid või akud, mis pole püsivalt vanaseadmesse paigaldatud, tuleb enne äraandmist purustamata välja võtta! Nende utiliseerimist reguleeritakse patareiseadusega.
• Elektri- ja elektroonikaseadmete omanikud või kasutajad on seadusega kohustatud need kasutuse lõpus tagastama.
• Lõppkasutaja kannab omavastutust utiliseeritava vanaseadmel isikupõhiste andmete kustutamise eest!
• Läbikriipsutatud prügikonteineri sümbol tähendab, et vanu elektri- ja elektroonikaseadmeid ei tohi utiliseeri-da olmeprügi kaudu.

- Vanad elektri- ja elektroonikaseadmed saab järgmistes kohtades tasuta ära anda:

- Avalik-õiguslikud utiliseerimis- või kogumispunktid (nt kommunaalsed toormejaamad)

- Elektriseadmete müügipunktid (statsionaarsed ja online), kui edasimüüjad on tagasivõtmiseks ko-hustatud või pakuvad seda vabatahtlikult.

- Kuni kolm vana elektriseadet seadmeliigi kohta maksimaalselt 25-sentimeetrise servapikkusega saate ilma tootjalt uut seadet soetamata talle tasuta ära anda või enda läheduses teise volitatud kogumispunkti suunata.

- Tootja ja levitaja edasised täiendavad tagasivõt-mistingimused saate teada vastavast klienditeenindusest.

• Tootja poolt eramajapidamisse uue elektriseadme kohaleternimise korral võib see anda lõppkasutaja järelepärimisel korralduse vana elektriseade tasuta ära viia. Võtke selleks ühendust tootja klienditeenindusega.
• Need ütlused kehtivad ainult seadmete kohta, mis installeeritakse ja müüakse Euroopa Liidu liikmesriikides ning alluvad Euroopa direktiivile 2012/19/EL. Riikides väljaspool Euroopa Liitu võivad kehtida vanade elektri- ja elektroonikaseadmete utiliseerimise kohta kõrvalekalduvad nõuded.

Juhised liitiumioonakude kohta

Võtke aku seadme enne utiliseerimist maha!

- Ärge visake akut olmeprügisse, tulle (plahvatusoht) ega vette. Kahjustatud akud võivad keskkonda ja Teie tervist kahjustada, kui mürgised aurud või vedelikud tungivad välja.

- Defektsed või kasutatud akud tuleb vastavalt direktiivile 2023/1542/EÜ taaskäidelda.

- Andke seade ja laadija käitluspunktis ära. Kasutatud plast- ja metallosad saab sordipuhtalt eraldada ning sedasi taaskäitlusse suunata.

- Utiliseerige akud tühjendatud seisundis. Me soovitame poolused lühise vastu kaitsmiseks kleepribaga kinni katta. Ärge avage akut.

- Utiliseerige akud vastavalt kohalikele eeskirjadele. Andke akud vanaakude kogumispunktis ära, kus need suunatakse keskkonnasõbralikku taaskasutusse. Kü-sige selle kohta kohalikult prügikäitlejalt.

15 Garantiitingimused – Scheppach 20V IXES seeria

Revisjonikuupäev 25.04.2024

Väga austatud klient!

Meie tooted alluvad rangele kvaliteedikontrollile. Kui too-de ei peaks siiski laitmatult talitlema, siis on meil sellest väga kahju ja palume Teil all esitatud aadressil meie tee-ninduse poole pöörduma. Oleme teenindusnumbritel tele-foni teel meelsasti Teie käsutuses. Alljärgnevad juhised on Teile ette nähtud kahjujuhtumi probleemideta töötlemiseks ja reguleerimiseks.

Garantiinõuete kehtestamise kohta kehtib järgnev:

1. Need garantiitingimused reguleerivad meie täienda- vaid garantiitingimusi uute toodete (eraisikutest löpp- tarbijad) ostjatele. Könealune garantii ei puuduta Teie seadusega sätestatud pretensiooniõigusnõudeid. Nende osas on pädev edasimüüja, kelle juures toote soetasite.

2. Tootja garantiiteenus laieneb eranditult Teie soeta-tud uuel tootel esinevatele puudustele, mis põhinevad materjali- või valmistamisvigadel. Kui garantiiperioodi ajal ilmnevad materjali- või valmistamisvead, siis tagab tootja garantiandjana kõnealuse garantii raames omal valikul ühe alljärgnevatest teenustest:

- Kauba tasuta remontimine

- Kauba tasuta asendamine samaväärse tooteartikliga (vajaduse korral ka asendamine järglasmudeliga, kui esialgne kaup pole enam saadaval).

Asendatud tooted või osad lähevad üle meie omandusse. Palun pidage silmas, et meie tooted pole konstrueeritud kommerts-, käsitööndus- või ametika-sutuseks. Seetõttu garantiijuhtumit ei teki, kui toodet kasutati garantiiaja jooksul kommerts-, käsitööndus-või tööstusettevõtetes või see oli allutatud samaväär-seks peetavale koormamisele.

3. Meie garantiiteenustest on välja arvatud:

- Kahjud tootel, mis on tekkinud montaažijuhendi eiramise, asjatundmatu installatsiooni, käsitsusjuhendi eiramise (nt ühendamine vale võrgupingega või vooluliigiga) või hooldus- ja ohutusnõuete eira-

mise või toote kasutamise tõttu ebasobivates keskkonnatingimustes ning puuduva hoolitsuse ja hoolduse tõttu.

- Kahjud tootel, mis on tekkinud kuritarvitava või asjatundmatu kasutuse (nagu nt toote ülekoormamine või mittelubatud tööriistade või tarvikute kasutamine), tootesse sissetunginud võõrkehade (nagu nt liiv, kivid või tolm), transpordikahjustuste, toore jõu avaldamise või võõrtoimete (nagu nt allakukkumisest tingitud kahjud) tõttu.

- Kahjud tootel või toote osadel, mis põhinevad sihtotstarbekohasel, harilikul (käitusest tingitud) või muul loomulikul kulumisel ning kahjud kuluosadel ja/või nende ärakulumine.

- Puudused tootel, mis põhjustati tarviku-, täiendus-või varuosade kasutusest, mis pole originaalosad või mida ei kasutatud sihtotstarbekohaselt.

- Tooted, millel teostati muudatusi või modifikatsioone.

– Vähesed körvalekalded nimiomadustest, mis on toote väärtuse ja kasutuskölblikkuse jaoks ebaolulised.

- Tooted, millel teostati omavolilisi remonte või eelkõige volitamata kolmandate isikute poolseid remonte.

- Kui tähistus tootel või toote identifitseerimisinformatsioon (masinakleeps) puudub või on loetamatu.

- Tooted, mis on tugevasti määrdunud ja lükatakse seetõttu teeninduspersonali poolt tagasi.

– Kahjutasunõuded ja järgkahjud on sellest garanti-teenusest üldkehtivalt välistatud.

1. Regulaarne garantiiaeg on 5 aastat (12 kuud patareidele / akudele) ja algab toote ostukuupäevast. Määravaks on originaal-ostutšekil esitatud kuupäev. Garantiinõuded tuleb esitada vastavalt pärast teatavaks saamist viivitamatult. Garantiinõuete kehtestamine on pärast garantiiaja löppu välistatud. Toote remont või väljavahetus ei põhjusta garantiiaja pikenemist ega uut garantiiaega tootele või võimalikele parandatud, pai-galdatud varuosadele. See kehtib ka kohapealsele teenindustööle. Garantiiteenuse saamine eeldab, et tootjal kui garantiandjal võimaldatakse garantiijuhtumit kontrollida, saates tootja nõudmisel kauba talle. Tuleb pöörata tähelepanu sellele, et vastava pakendamisega välditakse kauba kahjustumist transporditeekonnal. Asjaomane toode tuleb puhastatud seisundis koos ostutšeki koopiaga, mis sisaldab ostukuupäeva ja tootenimetuse andmeid, klienditeeninduspunkti viia või kohale saata. Kui toode saadetakse kohale ebataielikuna, ilma täieliku tarnekomplektsuseta, siis pannakse puuduvad tarvikud väärtuse järgi arvele / tehakse mahaarvamine juhul, kui toode vahetatakse välja või hüvitatakse. Osaliselt või täielikult lahtivõetud too-teid ei saa garantiijuhtumina aktsepteerida. Öigustamata reklamatsiooni korral või väljaspool garantiiaega kannab ostja üldkehtivalt transpordikulud ning trans-pordiriski. Palun teavitage garantiijuhtumist eelnevalt teeninduspunkti (vt all). Reeglina lepitakse kokku, et defektne toode saadetakse koos rikke lühikese kirjeldusega organiseeritud tagasisaatmise korras või - remondijuhtumil väljaspool garantiiperioodi - piisavalt frankeeritult, vastavaid pakendamis- ja saatmisdirektiive järgides allpool esitatud teenindusaadressile. Palun pidage silmas, et Teie toode (mudelist söltuvalt) on tagasitarnel ohutusalastel põhjustel köigist käitusainetest vaba. Meie teeninduskeskusse

saadetud toode peab olema pakendatud nii, et trans-porditeel välditakse reklameeritaval tootel kahjustusi. Pärast remonti / väljavahetust saadame toote Teile ta-suta tagasi. Kui tooteid ei saa remontida või välja va-hetada, siis võime oma äranägemise järgi hüvitada kuni puuduliku toote ostuhinna suuruse rahasumma, kusjuures võetakse arvesse kulumisest tingitud ma-haarvamist. Need garantiiteenused kehtivad eraisikust esmaostjale ja pole loobutavad või ülekantavad.

1. Garantiiaja pikendamine 10 aastale: Scheppach pakub garantii täiendavat pikendamist 5 aasta võrra Scheppach 20V seeriast pärit toodetele. Sedasi on nende toodete garantiiperiood ühtekokku 10 aastat. Sellest on välja arvatud patareid / akud, laadijad ja tarvikud. Könealuse garantiipikenduse saate, kui registreerite selle valdkonna Scheppachi toote hiljemalt 30 päeva jooksul alates ostukuupäevast online meie aadressil https://garantie.scheppach.com. Eduka online-registreerimise järel saate artiklipõhise garantiipikenduse kinnituse.

2. Palun võtke oma garantiinõude kehtestamiseks meie teeninduskeskusega ühendust.

Palun kasutage eelistatult vormi, mis on esitatud meie koduleheküljel: https://www.scheppach.com/de/service

Palun ärge saatke meile tooteid ilma eelnevalt ühendust võtmata ja meie teeninduskeskuses registreerimata.

Nende garantiilubaduste kehtestamisel on kohustuslikuks eelduseks esmane kontakteerumine meie teeninduskeskusega. Garantiinõuded tuleb kehtestada enne garantiiaja möödumist 14 päeva jooksul pärast puuduse tuvastamist. Selleks on vajalik originaal-ostutšekk ja vajaduse korral artiklipõhise garantiipikenduse kinnitus.

1. Töötlusaeg - reeglina lahendame reklamatsioonisaadetised 14 päeva jooksul pärast meie teeninduskeskusse saabumist. Kui erandjuhtumitel peaks ületatama nimetatud töötlusaega, siis informeerime Teid öi-geaegselt.

2. Kuluosad on üldkehtivalt garantiist välistatud! - Kuluosadeks on: a) kaasapandud, paigaldatud ja/või sisseehitatud patareid / akud ning b) kõik mudelist sõltuvad kuluosad (muuhulgas rihmad, saelehed, raken- dustööriistad, lihvkettad, filtrid, süsiharjad jne, vt käsitsusjuhendit). Garantiiteenusest on välistatud süvatüh- jenenud või kahjustatud korpuse ja/või patareipoolus- tega patareid või akud.

3. Kuluprognoos - katmata või enam mittekaetud garantiiteenusega tooted remondime tasu eest. Päringu järel saate defektsed tooted kuluprognoosi jaoks meie teeninduskeskusse saata ja vajaduse korral teeninduskeskusele kirjaliku (postiga, e-kirjaga) remondiloa anda. Ilma remondiloata edasist töötlemist ei toimu.

Garantiitingimused kehtivad ainult reklamatsiooni aja- hetkel vastavalt aktuaalses väljaandes ja need saab vaja- duse korral võtta meie koduleheküljelt (www.schep- pach.com). Tõlgete puhul on määravaks alati saksakeel- ne väljaanne.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Saksamaa)

Telefon: [phone] · E-post: [e-mail] · Internet: https://www.scheppach.com

Jätame endale õiguse neid garantiitingimusi ilma eelteavi-tuseta igal ajal muuta.

16 ELi vastavusdeklaratsioon

Vastavusdeklaratsiooni originaali tõlge

Tootja:

Me deklareerimine ainuisikuliselt vastutades, et siin kirjeldatud toode ühtib esitatud direktiivide ja normidega.

Kaubamärk: SCHEPPACH Art nimetus: AKU-OKSAKÄÄRID BC-PRS28-X

Art-nr 5911606900

ELi direktiivid:

2014/35/EL, 2006/42/EÜ, 2011/65/EL*

* Deklaratsiooni objektiks olev ülalpool kirjeldatud ese vastab Euroopa Parlamendi ja nõukogu direktiivile 2011/65/EÜ kuupäevaga 8. juuni 2011 teatud ohtlike ai-nete kasutamispiirangu kohta elektri- ja elektroonikasead-metes.

Kohaldatud normid:

EN 62841-1:2015/A11:2022; EN ISO 12100:2010; EN IEC 55014-1:2021; EN IEC 55014-2:2021

Dokumentatsioonivolink:

David Rümpelein Günzburger Str. 69 D-89335 Ichenhausen
