Tuotetyyppi	Langaton pensassakset
Merkki	Scheppach
Malli	BCPRS28X
Nimellisjännite	20 V (IXES-sarjan litiumioniakku)
Leikkuukapasiteetti pehmeälle puulle	28 mm max
Leikkuukapasiteetti kovalle puulle	15 mm max
Moottorin maksiminopeus	21000 min⁻¹
Paino	0,75 kg
Äänenpainetaso (LpA)	69,4 dB(A)
Taattu äänitehotaso (LwA)	81 dB(A)
Käsivarsien tärinä (ah)	0,75 m/s²
Virtalähde	20 V litiumioniakku (IXES-sarja, ei sisälly)
Moottorityyppi	Harjaton sähkömoottori
Päätoiminnot	Liikkuva leikkuuterä, On/Off-kytkin, käynnistysvipu, LED-merkkivalo, automaattinen valmiustila
Turvallisuus	Teräsuojus, automaattinen pysäytys, eristetyt tartuntapinnat
Huolto ja puhdistus	Terien voitelu 40 käyttökerran jälkeen, puhdistus kostealla liinalla, ei vettä
Tärkeimmät varaosat	Liikkuva terä (viite 5911606009), kiinteä terä (viite 5911606010), teräsuojus (viite 5911606006)
Valmistajan takuu	5 vuotta (laajennettavissa 10 vuoteen verkkorekisteröinnillä)
Korjattavuus	Käyttäjä voi vaihtaa terät, korjaukset annetaan ammattilaiselle
Asianmukainen käyttö	Pehmeiden puuoksien leikkaus enintään 28 mm ja kovien puuoksien enintään 15 mm

Usein kysytyt kysymykset - BCPRS28X SCHEPPACH

Kuinka käynnistää Scheppach BCPRS28X pensassakset?

Poista teräsuojus, paina On/Off-kytkintä (LED muuttuu siniseksi), käynnistä leikkaaminen painamalla käynnistysvipua kahdesti sekunnissa. Pidä vipu painettuna terän sulkemiseksi.

Mikä on BCPRS28X:n maksimi leikkuuteho?

Se pystyy leikkaamaan pehmeää puuta enintään 28 mm paksuuteen ja kovaa puuta enintään 15 mm.

Kuinka huoltaa leikkuuteriä?

Voitele terät 40 käyttökerran jälkeen käyttämällä rasvausainetta tai pensselillä levitettävää öljyä. Puhdista säännöllisesti kostealla liinalla ja mustalla saippualla. Älä koskaan upota veteen.

Kuinka vaihtaa leikkuuterät?

Löysää kuusiokoloruuvi ja hammasmutteri, irrota kansi ja vaihda terät. Noudata käyttöohjeen yksityiskohtaisia ohjeita (luku 9.2.1). Käytä mukana toimitettuja työkaluja (4 mm kuusiokoloavain, SW13 hylsyavain).

Mitä akkua käyttää tämän pensassaksen kanssa?

BCPRS28X toimii Scheppachin IXES-sarjan 20 V litiumioniakuilla (mallit SBP2.0 tai SBP4.0). Käytä vain tämän sarjan latureita.

Sammuvatko pensassakset automaattisesti käyttämättömänä?

Kyllä, tuote siirtyy valmiustilaan 1 minuutin käyttämättömyyden jälkeen (äänimerkki) ja sammuu kokonaan 3 minuutin jälkeen.

Kuinka kuljettaa ja säilyttää laitetta turvallisesti?

Poista akku, puhdista laite, aseta teräsuojus paikalleen. Säilytä pimeässä, kuivassa, jäätymättömässä paikassa, poissa lasten ulottuvilta. Ihanteellinen säilytyslämpötila: 5–30 °C.

Mitä suojavarusteita suositellaan?

Käytä aina suojalaseja, suojakäsineitä terien käsittelyssä, tukevia kenkiä ja pitkiä housuja. Vältä löysiä vaatteita.

Mitä tehdä, jos terä kuumenee epänormaalisti?

Tarkista, onko terä tylsä tai lohjennut (vaihda se), onko se likainen (puhdista se) tai onko voitelu riittämätön (voitele). Varmista, ettei hammasmutteri ja ruuvi ole liian tiukalla.

Mistä löytää varaosat ja takuu?

Varaosia on saatavilla Scheppachin huoltopalvelusta. Valmistajan takuu on 5 vuotta (laajennettavissa 10 vuoteen verkkorekisteröinnillä osoitteessa garantie.scheppach.com). Ota yhteyttä huoltoon ennen palautusta.

KÄYTTÖOHJE BCPRS28X SCHEPPACH

FI Akkukäyttöiset oksasakset | Alkuperäisen käyttäjän käsikirjan käännös 183

Tillämpade standarder:

EN 62841-1:2015/A11:2022;EN ISO 12100:2010;

EN IEC 55014-1:2021; EN IEC 55014-2:2021

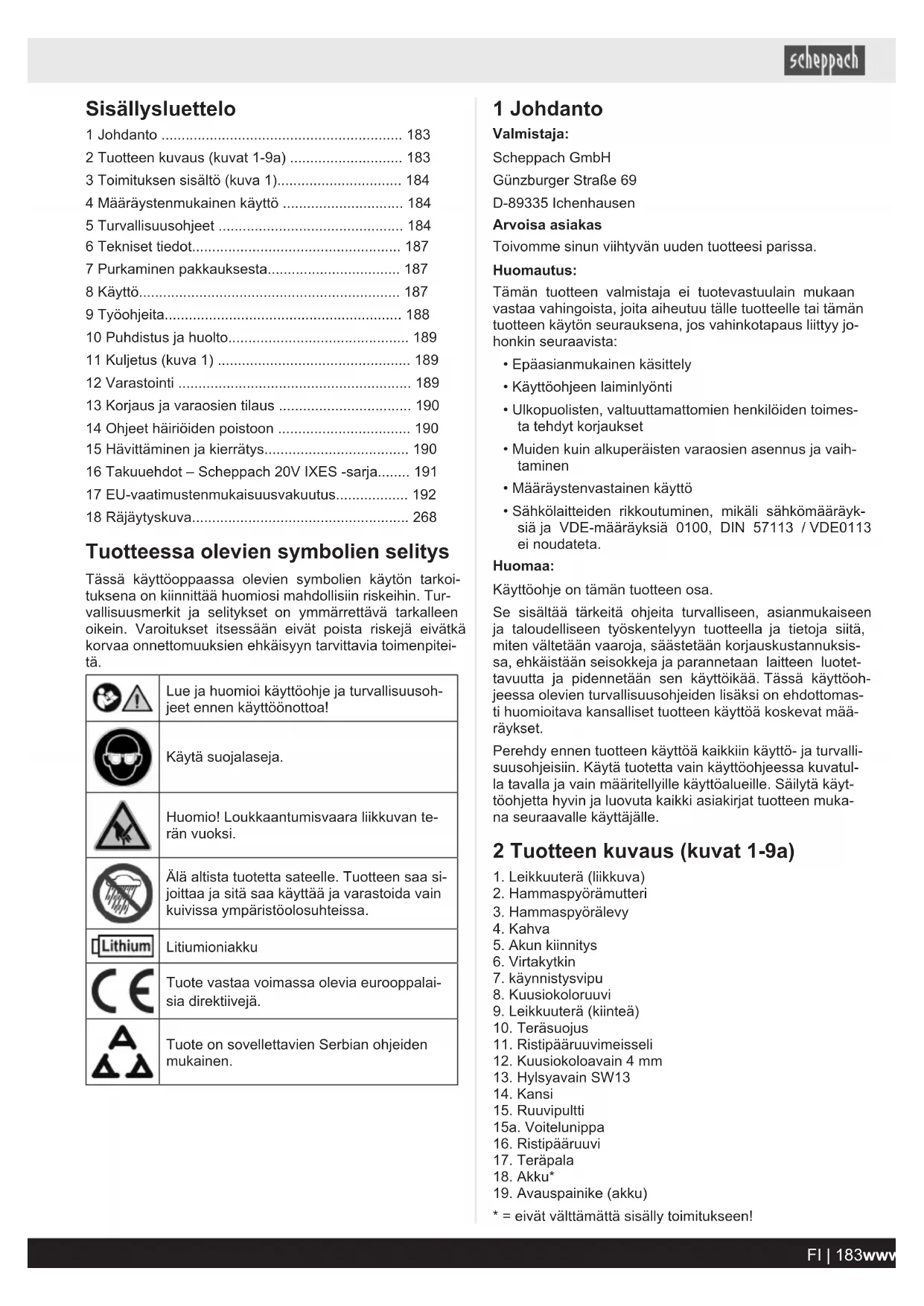

1 Johdanto 183
2 Tuotteen kuvaus (kuvat 1-9a) 183
3 Toimituksen sisältö (kuva 1).... 184
4 Määräystenmukainen käyttö 184
5 Turvallisuusohjeet 184
6 Tekniset tiedot.... 187
7 Purkaminen pakkauksesta.... 187
8 Käyttö.... 187
9 Työohjeita.... 188
10 Puhdistus ja huolto.... 189
11 Kuljetus (kuva 1) 189
12 Varastointi 189
13 Korjaus ja varaosien tilaus 190
14 Ohjeet häiriöiden poistoon 190
15 Hävittäminen ja kierrätys.... 190
16 Takuuehdot – Scheppach 20V IXES -sarja..... 191
17 EU-vaatimustenmukaisuusvakuutus.... 192
18 Räjäytyskuva.... 268

Tuotteessa olevien symbolien selitys

Tässä käyttöoppaassa olevien symbolien käytön tarkoi-tuksena on kiinnittää huomiosi mahdollisiin riskeihin. Tur-vallisuusmerkit ja selitykset on ymmärrettävä tarkalleen oikein. Varoitukset itsessään eivät poista riskejä eivätkä korvaa onnettomuuksien ehkäisyyn tarvittavia toimenpitei-tä.

	Lue ja huomioi käyttöohje ja turvallisuusoh-jeet ennen käyttöönottoa!
	Käytä suojalaseja.
	Huomio! Loukkaantumisvaara liikkuvan te-rän vuoksi.
	Älä altista tuotetta sateelle. Tuotteen saa si-joittaa ja sitä saa käyttää ja varastoida vainkuivissa ympäristöolosuhteissa.
	Litiumioniakku
	Tuote vastaa voimassa olevia eurooppalai-sia direktiivejä.
	Tuote on sovellettavien Serbian ohjeidenmukainen.

1 Johdanto

Valmistaja:

Scheppach GmbH

Toivomme sinun viihtyvän uuden tuotteesi parissa.

Huomautus:

Tämän tuotteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle tuotteelle tai tämän tuotteen käytön seurauksena, jos vahinkotapaus liittyy johonkin seuraavista:

• Epäasianmukainen käsittely
• Käyttöohjeen laiminlyönti
- Ulkopuolisten, valtuuttamattomien henkilöiden toimesta tehdyt korjaukset
- Muiden kuin alkuperäisten varaosien asennus ja vaihtaminen

- Määräystenvastainen käyttö

- Sähkölaitteiden rikkoutuminen, mikäli sähkömääräyksiä ja VDE-määräyksiä 0100, DIN 57113 / VDE0113 ei noudateta.

Huomaa:

Käyttöohje on tämän tuotteen osa.

Se sisältää tärkeitä ohjeita turvalliseen, asianmukaiseen ja taloudelliseen työskentelyyn tuotteella ja tietoja siitä, miten vältetään vaaroja, säästetään korjauskustannuksissa, ehkäistään seisokkeja ja parannetaan laitteen luotettavuutta ja pidennetään sen käyttöikää. Tässä käyttöohjeessa olevien turvallisuusohjeiden lisäksi on ehdottomasti huomioitava kansalliset tuotteen käyttöä koskevat määräykset.

Perehdy ennen tuotteen käyttöä kaikkiin käyttö- ja turvallisuusohjeisiin. Käytä tuotetta vain käyttöohjeessa kuvatulla tavalla ja vain määritellyille käyttöalueille. Säilytä käyttöohjetta hyvin ja luovuta kaikki asiakirjat tuotteen mukana seuraavalle käyttäjälle.

2 Tuotteen kuvaus (kuvat 1-9a)

1. Leikkuuterä (liikkuva)

2. Hammaspyörämutteri

3. Hammaspyörälevy

4. Kahva

5. Akun kiinnitys

6. Virtakytkin

7. käynnistysvipu

8. Kuusiokoloruuvi

9. Leikkuuterä (kiinteä)

10. Teräsuojus

11. Ristipääruuvimeisseli

12. Kuusiokoloavain 4 mm

13. Hylsyavain SW13

14. Kansi

15. Ruuvipultti

15a. Voitelunippa

1. Ristipääruuvi

2. Teräpala

3. Akku*

4. Avauspainike (akku)

* = eivät välttämättä sisälly toimitukseen!

3 Määräystenmukainen käyttö

Tuote on tarkoitettu enintään 28 mm paksujen pehmeiden puunoksien ja 15 mm paksujen kovien puunoksien leikkaamiseen.

Tuotetta saa käyttää vain sen käyttötarkoituksen mukaisesti. Kaikki muunlainen käyttö katsotaan määräystenvastaiseksi käytöksi. Kaikista näin syntyneistä vahingoista ja tapaturmista vastaa käyttäjä, ei valmistaja.

Määräystenmukaiseen käyttöön kuuluu myös turvallisuus- ohjeiden ja asennusohjeen sekä käyttöohjeessa olevien ohjeiden huomioiminen.

Tuotetta käyttävien ja huoltavien henkilöiden on perehdyttävä tuotteen ohjeisiin ja heillä on oltava tiedot mahdollisista vaaroista.

Jos tuotteeseen tehdään muutoksia, valmistaja ei ota mi- tään vastuuta siitä aiheutuvista vahingoista.

Tuotetta saa käyttää vain valmistajan alkuperäisillä osilla ja alkuperäisillä lisävarusteilla.

Valmistajan määrittämiä turvallisuus-, työ- ja huoltomää- räyksiä ja teknisissä tiedoissa annettuja mittoja on noudatettava.

Huomaa, että tuotteitamme ei ole tarkoitettu kaupalliseen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön. Takuu ei ole voimassa, jos tuotetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoittamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toi-minnassa.

Signaalisanojen selitykset käyttöohjeessa

VAARA

Merkkisana, joka merkitsee välittömästi uhkaavaa vaaratilannetta, joka johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä.

! VAROITUS

Merkkisana, joka merkitsee mahdollista vaaratilannetta, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä.

VARO

Merkkisana, joka merkitsee mahdollista vaaratilannetta, joka voi johtaa lievään tai kohtalaiseen loukkaantumiseen, jos sitä ei vältetä.

HUOMIO

Merkkisana, joka merkitsee mahdollista vaaratilannetta, joka voi johtaa tuotteen tai omaisuuden vahingoittumiseen, jos sitä ei vältetä.

4 Turvallisuusohjeet

Sähkötyökalujen yleiset turvallisuusohjeet

! VAROITUS

Lue kaikki turvallisuusohjeet, ohjeet, kuvaukset ja tekniset tiedot, jotka ovat tämän sähkötyökalun ohessa.

Laiminlyönnit seuraavien ohjeiden noudattamisessa voi- vat aiheuttaa sähköiskun, tulipalon ja/tai vakavia vamma- moja.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet myöhempää tarvetta varten.

Turvallisuusohjeissa käytetty termi "sähkötyökalu" tarkoittaa verkkovirralla toimivia sähkötyökaluja (joissa on virtajohto) tai akkukäyttöisiä sähkötyökaluja (ilman virtajohtoa).

1) Työpaikan turvallisuus

a) Pidä työpaikka siistinä ja hyvin valaistuna. Epäjär- jestys tai huono/puuttuva valaistus työalueilla voi ai- heuttaa onnettomuuksia.
b) Älä työskentele sähkötyökalulla räjähdysvaarallisessa ympäristössä, jossa on palavia nesteitä, kaasuja tai pölyjä. Sähkötyökalut muodostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
c) Pidä lapset ja muut henkilöt loitolla sähkötyöka-lusta, kun käytät sitä. Jos olet työskentelyn aikana epävakaassa asennossa, voit menettää sähkötyöka-lun hallinnan.

2) Sähköturvallisuus

a) Sähkötyökalun liitäntäpistokkeen täytyy sopia pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Älä käytä mitään sovitinpistoketta yhdessä suojamaadoitettujen sähkötyökalujen kanssa. Kun pistoketta ei muunnella ja se sopii pistorasiaan, sähköiskun vaara on pienempi.
b) Vältä vartalon kosketusta maadoitettuihin pintoihin, kuten putkiin, lämmittimiin, uuneihin ja jääkaappeihin. Sähköiskun vaara kasvaa, kun vartalosi on maadoitettu.
c) Pidä sähkötyökalu loitolla sateesta tai kosteudesta. Jos sähkötyökaluun pääsee vettä, sähköiskun vaara kasvaa.
d) Älä käytä liitäntäjohtoa epätarkoituksenmukaisesti esim. sähkötyökalun kantamiseen ja ripustamiseen,äläkä irrota pistoketta pistorasiasta vetämälä johdosta. Pidä liitäntäjohto loitolla kuumuudesta,öljystä, terävistä reunoista tai liikkuvista osista. Kun liitäntäjohto on vioittunut tai kierteellä, sähköiskun vaara on suurempi.
e) Kun käytät sähkötyökalua ulkona, käytä vain sellaista jatkojohtoja, jotka on hyväksytty ulkokäyttöön. Ulkokäyttöön hyväksytyn jatkojohdon käyttäminen vähentää sähköiskun vaaraa.
f) Jos sähkötyökalun käyttöä kosteassa ympäristössä ei voi välttää, käytä vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3) Ihmisten turvallisuus

a) Ole tarkkaavainen, toimi varovaisesti ja menettele järkevästi sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai jos olet huumaavien aineiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Huomion herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi johtaa vakaviin vammautumisiin.
b) Käytä henkilökohtaista suojavarustusta ja aina suojalaseja. Henkilökohtaisen suojavarustuksen, kuten pölynaamarin, liukuestepohjaisten turvajalkineiden, suojakypärän tai kuulosuojaimien käyttö sähkötyökalulla tehtävistä töistä riippuen vähentää vammautumisvaaraa.
c) Estä tahaton käyttöönotto. Varmista, että sähkötyökalu on kytketty pois ennen kuin kytket virransyötön ja/tai akun päälle, ennen kuin otat laitteen käteesi tai alat kantaa sitä. Jos sähkötyökalua kantaessasi pidät sormiasi kytkimellä tai sähkötyökalu on kytkettynä päälle-asentoon, kun se kytketään virransyöttöön seurauksena voi olla onnettomuuksia.
d) Poista säätötyökalut tai ruuviavaimet ennen kuin kytket sähkötyökalun päälle. Pyörivässä sähkötyökalun osassa oleva työkalu tai avain voi aiheuttaa vammoja.
e) Vältä epänormaaleja vartalon asentoja. Varmista, että seisot tukevasti ja säilytät aina tasapainon. Näin pidät sähkötyökalun paremmin hallinnassa myös odottamattomissa tilanteissa.
f) Käytä sopivaa vaatetusta. Älä pidä päälläsi liian väljiä vaatteita tai koruja. Pidä hiuksesi ja vaattee-si loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat jäädä kiinni liikkuviin osiin.
g) Jos pölyn poistoimu- ja -keräyslaitteet voidaan asentaa, varmista, ne on liitettävä ja niitä on käytettävä oikein. Pölyn poistoimulaitteen käytöllä voidaan vähentää pölystä aiheutuvia vaaroja.
h) Älä tuudittaudu katteettomaan turvallisuudentunteeseen äläkä poikkea sähkötyökalujen turvamää-räyksistä vaikka olisit jo harjaantunut sähkötyökalun käyttäjä. Huolimattomuus laitteen käsittelyssä voi jo sekunnin murto-osassa johtaa vakaviin vammoihin.

4) Sähkötyökalun käyttö ja käsittely

a) Älä ylikuormita sähkötyökalua. Käytä työssä sitä varten tarkoitettua sähkötyökalua. Sopivalla sähkötyökalulla työskentelet paremmin ja turvallisemmin ilmoitetulla tehoalueella.
b) Älä käytä sähkötyökalua, jonka kytkin on viallinen. Sähkötyökalu, jota ei voi kytkeä asianmukaisesti päälle tai pois päältä, on vaarallinen ja se täytyy korjata.
c) Vedä pistoke irti pistorasiasta ja/tai poista irrotettava akku ennen kuin alat säätää laitetta, vaihtaa käyttötyökaluja tai laitat sähkötyökalun pois. Nä- mä varotoimenpiteet estävät sähkötyökalun tahattoman käynnistymisen.
d) Säilytä käyttämättömiä sähkötyökaluja lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät ole perehtyneet siihen tai jotka eivät ole lukeneet näitä ohjeita. Kokemattomien henkilöiden käytössä sähkötyökalut ovat vaarallisia.

e) Hoida sähkötyökaluja ja käytettäviä työkaluja huo- lellisesti. Tarkasta, että liikkuvat osat toimivat moitteettomasti ja jumittumatta ja etteivät osat ole murtuneet tai vaurioituneet niin, että sähkötyöka- lun toiminta vaarantuu. Korjauta vialliset osat en- nen sähkötyökalun käyttöä. Monien onnettomuuk- sien taustalla on sähkötyökalujen huono huolto.
f) Pidä leikkuutyökalut terävinä ja puhtaina. Huolellisesti hoidetut leikkuutyökalut, joissa on terävät leikkuureunat, juuttuvat vähemmän ja ovat kevyemmin ohjailtavissa.
g) Käytä sähkötyökalua, käytettäviä työkaluja jne. näiden ohjeiden mukaisella tavalla. Huomioi tällöin työolosuhteet ja suoritettava tehtävä. Sähkötyökalujen käyttö muuhun kuin niille määritettyihin käyttötarkoituksiin voi johtaa vaarallisiin tilanteisiin.
h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina ja öljyttöminä ja rasvattomina. Sähkötyökalun käyttö ja hallinta odottamattomissa tilanteissa ei ole turvallista, jos kahvat ja tartuntapinnat ovat liukkaita.

5) Akkutyökalun käyttö ja käsittely

a) Lataa akkuja vain valmistajan suosittelemilla latauslaitteilla. Määrätylle akkutyypille sopivan laturin käyttö voi aiheuttaa tulipalovaaran, jos sitä käytetään erityyppisen akun lataamiseen.
b) Käytä sähkötyökaluissa vain niille tarkoitettuja akkuja. Muiden akkujen käyttäminen voi aiheuttaa vammoja ja tulipalovaaran.
c) Pidä käyttämättömät akut loitolla klemmareista, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat yhdistää akun koskettimet. Akun koskettimien välinen oikosulku voi aiheuttaa palovammoja tai tulipalon.
d) Väärin käsitellystä akusta voi purkautua ulos nestettä. Vältä kosketusta siihen. Jos tapahtuu kosketus, huuhtele vedellä. Jos nestettä pääsee silmiin, hakeudu lisäksi lääkärin hoitoon. Ulos purkautuva akkuneste voi aiheuttaa ihoärsytystä tai palovammoja.
e) Älä käytä vaurioitunutta akkua tai akkua, johon on tehty muutoksia. Vaurioituneet akut tai akut, joihin on tehty muutoksia, voivat käyttäytyä ennalta arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai loukkaantumisvaaran.
f) Älä altista akkua tulelle tai korkeille lämpötiloille. Tuli tai yli 130 °C: lämpötilat voivat aiheuttaa räjähdyksen.
g) Noudata kaikkia lataamista koskevia ohjeitaäläkä koskaan lataa akkua tai akkutyökalua käyttöohjeessa ilmoitetun lämpötila-alueen ulkopuolella. Virheellinen lataaminen tai sallitun lämpötila-alueen ulkopuolella lataaminen voi tuhota akun ja lisätä tulipalon vaaraa.

6) Huolto

a) Korjauta sähkötyökalu vain pätevällä ammattihenkilöllä ja käyttäen vain alkuperäisiä varaosia. Näin varmistetaan sähkötyökalun pysyminen turvallisena.
b) Älä koskaan huolla vaurioituneita akkuja. Kaikki akun tai sen osien huoltotyöt on annettava valmistajan tai valmistajan valtuuttaman huoltopalvelun suoritettavaksi.

Lisäturvallisuusohjeet

1. Pidä kaikki ruumiinjäsenet loitolla teristä. Älä yritä poistaa leikattavaa tuotetta tai pitää leikattavasta materiaalista kiinni terän käydessä. Huomion herpaantuminen hetkeksikin käytön aikana voi johtaa vakaviin vammoihin.

2. Kanna tuotetta kahvasta terän ollessa pysäytettynä ja varmista, ettet koske mihinkään kytkimeen.

3. Asenna teräsuojus aina, kun kuljetat tai varastoit tuotetta.

4. Kiinni juuttunutta materiaalia poistettaessa tai tuotteelle tehtävien huoltotöiden aikana on varmistettava, että kaikki virtakytkimet ovat pois kytkettyinä ja akku on poistettu tai irrotettu.

5. Pitele tuotetta vain eristetyistä kahvoista, koska terä voi koskea piileviin virtajohtoihin.

6. Pidä kaikki virtajohdot ja kaapelit loitolla leikkualueesta.

7. Tuotteen käyttäminen ukkosella on kielletty - salama-niskun vaara!

8. Tarkasta pensasaidat ja pensaat huolellisesti ja poista kaikki lanka-aidat, piilossa olevat johdot tai muut vie-raat esineet.

9. Pitele tuotetta yhdellä kädellä kahvasta. Pidä toinen käsi loitolla terästä.

10. Pidä tuotetta maan pinnan korkeudella, älä käytä sitä tikkaille seisten tai epävakaalla alustalla.

11. Tätä tuotetta saavat käyttää henkilöt, joiden fyysinen, sensorinen tai henkinen toimintakyky on alentunut, tai joilla ei ole kokemusta eikä vastaavia tietoja, jos heitä valvotaan ja he ovat saaneet opastuksen tuotteen turvalliseen käyttöön ja he ymmärtävät siihen liittyvät vaarat.

12. Älä käytä tuotetta koskaan, kun lähellä on ihmisiä, eritvisesti lapsia, tai kotieläimiä.

13. Varmista, että seisot tukevasti ja säilytät aina tasapai- non.

14. Pysy aina vakaassa asennossa ja kulje kävellen. Älä iuokse tai kijiruhda käyttäessäsi tuotetta.

15. Käytä tuotetta käyttäessäsi aina tukevia jalkineita ja pitkälahkeisia housuja. Älä käytä tätä tuotetta paljain jaloin tai avosandaaleissa. Vältä löysien vaatteiden tai riippuvia nyörejä sisältävien vaatteiden tai solmioiden käyttämistä.

16. Katkaise virransyöttö (esim. vedä virtapistoke irti pistorasiasta tai poista akku):

- Poistut tuotteen luota.

– Jos tuota alkaa täristä epänormaalilla tavalla.

– Jos tuotetta ei kävtetä.

- Tuote on osunut vieraisiin esineisiin.

Jäännösriskit

Tuote on rakennettu valmistusajankohdan parhaan käytettävissä olleen teknisen tiedon ja voimassa olevien turvateknisten määräysten mukaisesti. Siitä huolimatta töissä voi esiintyä yksittäisiä jäännösriskejä.

• Kuulon vaurioituminen, jos ohjeenmukaisia kuulosuojaimia ei käytetä.
• Jäännösriskit voidaan minimoida noudattamalla käyttöohjeen lisäksi kohdissa "Turvallisuusohjeet" ja "Määräystenmukainen käyttö" olevia ohjeita.
• Käytä tuotetta tässä käyttöohjeessa suositellulla tavalla. Näin mahdollistetaan tuotteen optimaalinen suorituskyky.
• Lisäksi kaikista asianmukaisista toimenpiteistä huolimatta voi jälielle jäädä piileviä jäännösriskejä.

VAROITUS

Tämä sähkötyökalu muodostaa käytön aikana sähkö- magneettisen kentän. Tämä kenttä voi joissain olosuhteissa haitata aktiivisten tai passiivisten ihonalaisten lääkinnällisten laitteiden toimintaa. Vakavien tai hengenvaarallisten vammojen vaaran vähentämiseksi suosittelemme, että ihonalaisia lääkinnällisiä laitteita käyttävät henkilöt neuvottelevat lääkärinsä kanssa ennen kuin alkavat käyttää sähkötyökalua.

VAROITUS

Pitkäkestoisissa töissä voi käyttäjän käsissä tärinästä johtuen ilmetä verenkiertohäiriöitä (valkosormisuus).

Valkosormisuus on verisuonisairaus, jossa sormissa ja varpaissa olevat pienet verisuonet supistuvat epätavallisen voimakkaasti. Kyseiset alueet eivät saa enää riittävästi verta ja ne ovat siksi hyvin vaaleita. Tärisevien tuotteiden toistuva käyttö voi henkilöillä, joiden verenkierto on heikentynyt (esim. tupakoitsijat, diabeetikot), laukaista hermovauriota.

Jos havaitset epätavallisia muutoksia itsessäsi, lopeta työskentely heti ja ota yhteyttä lääkäriin.

HUOMIO

Tuote kuuluu 20V IXES -sarjaan ja sitä saa käyttää vain tämän tuotesarjan akuilla. Akut saa ladata vain tämän tuotesarjan latauslaitteilla. Huomioi tällöin valmistajan antamat tiedot.

VAROITUS

Huomioi turvallisuusohjeet ja lataamista ja oikeanlaista käyttöä koskevat ohjeet, jotka ovat 20V IXES -sarjan akun ja latauslaitteen käyttöohjeessa. Yksityiskohtainen kuvaus lataa-misesta ja muut tiedot ovat tässä erillisessä käyttöohjeessa.

5 Tekniset tiedot

Mitoitusjännite 20 V
Moottorin suurin kierrosluku n_max	21000 min ^-1
leikkuuteho
pehmeä puu	enint. 28 mm
kova puu	enint. 15 mm
Paino 0,75 kg

Oikeus teknisiin muutoksiin pidätetään!

Meluarvot

Äänen painetaso L_pA	69,4 dB
Mittausepävarmuus K_pA	3 dB
Äänitehotaso L_wA	77,4 dB
Taattu äänitehotaso L_wA	81 dB
Mittausepävarmuus K_wA	3 dB

Tärinäarvot (käsivarren keinu)

Tärinä ah	0,75 m/s2
Mittausepävarmuus K 1,5 m/s	2

Ilmoitettu värähtelyn kokonaisarvo ja ilmoitettu melupäästöarvo on mitattu standardin mukaisilla tarkastusmenetelmillä ja niitä voidaan käyttää vertailuarvona vertailussa toisiin sähkötyökaluihin.

Ilmoitettua melupäästöarvoa kokonaisarvoa ja ilmoitettua värähtelyn kokonaisarvoa voidaan käyttää myös kuormituksen tilapäiseen arviointiin.

VAROITUS

Melupäästöt ja tärinäpäästöt voivat sähkötyökalun tosiasiallisen käytön aikana poiketa annetuista arvoista sähkötyökalun käyttötavasta riippuen, erityisesti sen mukaan, minkä tyyppistä työkappaletta työstetään.

Pyri pitämään kuormitus mahdollisimman pienenä. Esimerkkejä toimenpiteistä: työajan lyhentäminen. Tällöin on huomioitava kaikki käyttöjakson osat (esimerkiksi ajat, jolloin sähkötyökalu on pois kytkettynä ja ajat, jolloin se on päällä mutta käy ilman kuormaa).

6 Purkaminen pakkauksesta

VAROITUS

Tuote ja pakkausmateriaalit eivät ole lasten leikkikaluja!

Lapset eivät saa leikkiä muovipussien, kalvojen tai pienosien kanssa! Vaarana osien joutuminen nieluun ja tukehtuminen!

• Avaa pakkaus ja ota tuote varovasti ulos.
• Poista pakkausmateriaali sekä pakkaus- ja kuljetusvarmistukset (jos sellaiset on).
• Tarkasta, onko toimituksen sisältö täydellinen.

• Tarkasta, onko tuotteessa tai lisäosissa kuljetusvauri-oita. Ilmoita mahdollisista vaurioista heti tuotteen toi-mittaneelle kuljetusyritykselle. Myöhemmin tehtyjä reklamaatioita ei hyväksytä.

• Säilytä pakkausta mahdollisuuksien mukaan takuuajan päättymiseen asti.

• Perehdy tuotteeseen käyttöohjeen avulla ennen sen käyttöä.
• Käytä lisävarusteina ja kulutus- ja varaosina vain alku-peräisiä osia. Voit ostaa varaosia alueellasi toimivalta alan jälleenmyyjältä.
• Ilmoita tilauksissa tuotteen tuotenumero ja valmistus-vuosi.

7 Käyttö

Akkukäyttöiset oksasakset toimivat sähkömoottorilla. Leikattaessa liikkuva teräpala liikkuu edestakaisin. Käyttöosien toiminnot voi tarkistaa seuraavista kuvauksista.

VARO

Loukkaantumisvaara!

Aseta akku paikoilleen vasta kun akkutyökalu on valmis käyttöön.

HUOMIO

Tuote on ehdottomasti asennettava täydellisesti ennen käyttöönottoa!

VAROITUS

Loukkaantumisvaara!

Ota akku pois sähkötyökalusta aina ennen sähkötyökalun käsittelyä (esim. huolto, työkalun vaihto jne.) ja ennen laitteen kuljettamista ja varastoimista. Virtakytkimen huolimaton käsittely voi aiheuttaa loukkaantumisvaaran.

VARO

Käytä teriä käsitellessäsi suojakäsineitä!

VAROITUS

Älä käytä tuotetta ilman suojalaseja.

Varmista aina ennen käyttöä, että tuote on toimintakunnossa.

On olemassa henkilövammojen ja aineellisten vahinkojen vaara.

HUOMIO

Varmista, että ympäristön lämpötila ei ole työskentelyn aikana yli 50 °C eikä alle -20 °C.

HUOMIO

Tuote kuuluu 20V IXES -sarjaan ja sitä saa käyttää vain tämän tuotesarjan akuilla. Akut saa ladata vain tämän tuotesarjan latauslaitteilla. Huomioi tällöin valmistajan antamat tiedot.

7.1 Leikkuuterien (1/9) voitelu (kuvat 1, 9)

Leikkuuterät (1/9) voidaan voidella voitelunipan (15a) kautta käyttäen sopivaa öljypulloa* tai öljy* voidaan levittää siveltimellä* suoraan leikkuuteriin (1/9).

Varmista tällöin, että leikkuuterissä (1/9) on ohut öljykalvo.

Voitele leikkuuterät (1/9) 40 leikkaustoimenpiteen jälkeen.

* = eivät välttämättä sisälly toimitukseen!

7.2 Akun (18) asettaminen akun kiinnitykseen (5) / poistaminen siitä (kuva 2)

Akun asettaminen paikoilleen

1. Työnnä akku (18) akun kiinnitykseen (5). Akku (18) lu-kittuu paikalleen kuuluvasti.

Akun poistaminen

1. Paina akun (18) lukituksen avauspainiketta (19) ja vedä akku pois akun kiinnityksestä (5).

7.3 Tuotteen kytkeminen päälle / pois päältä (kuvat 1-3)

Katso kattava selitys skannaamalla kuvassa 3 oleva QR-koodi.

Kytkeminen päälle

1. Ota teräsuojus (10) pois.
2. Paina virtakytkintä (6).

Tuote piippaa kaksi kertaa ja virtakytkimeen (6) syttyy jatkuva sininen valo.

1. Ennen ensimmäistä leikkaus käynnistysvipua (7) on käytettävä kaksi kertaa 1 sekunnin kuluessa.

Kun tuote on aktivoitu, tuote piippaa uudelleen. Kun käynnistysvipu (7) vapautetaan, leikkuuterä (1) avau-tuu, jos se oli aiemmin suljettu, tai se avautuu leikka-usläpimittaan.

1. Leikkuuterä (1) sulkeutuu, kun käynnistysvipua (7) painetaan (ja se pysyy suljettuna niin kauan kuin vipua painetaan).

Leikkausläpimitan muuttaminen:

- Pidä käynnistysvipua (7) painettuna 3 sekunnin ajan. Leikkuuterä (1) sulkeutuu.

Tuote piippaa kerran, kun leikkausläpimittaa on muutettu. Kun käynnistysvipu (7) päästetään vapaaksi, leikkuuterä (1) avautuu uudelleen.

Valmiustila:

• Tuote vaihtaa valmiustilaan, kun mitään käyttötoimia ei ole tehty 1 minuuttiin. Tuote piippaa kerran.
• Valmiustilan aktivoimiseksi käsin on käynnistysvipua (7) pidettävä painettuna 5 sekunnin ajan. Tuote piippaa kaksi kertaa, leikkuuterä (1) sulkeutuu, kun käynnistysvipu (7) vapautetaan, ja se pysyy suljettuna.
• Valmiustilan poistamiseksi käytöstä on käynnistysvipua (7) painettava kaksi kertaa 1 sekunnin kuluessa.

Kytkeminen pois päältä

Huomautus:

Suosittelemme ottamaan tuotteen pois käytöstä suljetussa asennossa.

1. Paina käynnistysvipua (7) ja pidä sitä painettuna 5 sekunnin ajan. Tuote piippaa kaksi kertaa, leikkuuterä (1) sulkeutuu, kun käynnistysvipu (7) vapautetaan, ja se pysyy suljettuna.
2. Pidä virtakytkintä (6) painettuna ottaaksesi tuotteen pois käytöstä.

Sininen LED sammu.

1. Aseta teräsuojus (10) leikkuuterän (1) päälle.

Huomautus:

Jos tuotetta ei käytetä, se kytkeytyy 3 minuutin kuluttua automaattisesti pois päältä, LED sammuu.

8 Työohjeita

• Varmista ennen päälle kytkemistä, että tuote ei kosketa mihinkään.
• Tarkasta tuote aina ennen käyttöä ilmeisten puutteiden, kuten löystyneiden, kuluneiden tai vahingoittuneiden osien varalta.
• Tarkasta kaikki ruuvit ja mutterit ennen seuraavaa käyttökertaa. Kiristä löystyneet ruuvit.
• Leikkuuterät on tarkastettava säännöllisesti kulumien varalta ja annettava hiottavaksi. Tylsät leikkuuterät ylikuormittavat tuotetta. Siitä aiheutuvat vahingot eivät kuulu takuun piiriin.
• Tylsät leikkuuterät vähentävät leikkuutehoa ja häiritsevät työn kulkua! Selkeitä merkkejä leikkuuterien tylsyydestä ovat sisäänvedon heikentyminen, laskeva teho ja huono leikkuukuva.
• Pidä tuotteesta turvallisesti kiinni sen kahvasta.
• Tarkasta, onko työstettävässä materiaalissa vieraita esineitä, kuten nauloja, ruuveja jne. ja poista ne.
• Älä paina tuotetta liiallisella voimalla. Anna tuotteen suorittaa työ.

VAROITUS

Varmista, että vapaa kätesi on riittävän etääl- lä leikkausalueesta – viiltovammojen vaara!

VAROITUS

Älä käytä tuotetta muiden kuin käyttöohjeessa määritettyjen materiaalien leikkaamiseen.

• Älä koskaan käytä tuotetta sen käyttötarkoituksesta poikkeavalla tavalla.
• Älä käytä tuotetta luonnonvaraisten kasvien tai vesakoiden leikkaamiseen.
• Käytä käsisahaa paksumpien oksien leikkaamiseen.
• Tuotetta tulee käyttää tavallisten puutarhasaksien ta- voin. Tartu tuotteen kahvaan yhdellä kädellä.
• Huomioi maksimaalinen leikkausteho pehmeää ja kovaa puuta varten, joka on kerrottu kohdassa 5.
• Jos leikattava materiaali on liian paksua tai liian kovaa, leikkuuterä avautuu itsestään sulkemisen jälkeen.
• Puun ominaisuudet, kuten esim. kosteus, juuret tai kasvusuunta vaikuttavat leikkaustulokseen ja suurim-paan leikattavaan läpimittaan.

9 Puhdistus ja huolto

VAROITUS

Teetä ammattikorjaamossa sellaiset kunnossapitotyöt ja huoltotyöt, joita ei ole kuvattu tässä käyttöohjeessa. Käytä vain alkuperäisiä varaosia.

Onnettomuusvaara on olemassa! Suorita huolto- ja puhdistustyöt moottorin ollessa sammutettuna ja vedä virtapistoke irti pistorasiasta. Loukkaantumisvaara! Anna tuotteen jäähtyä aina ennen huolto- ja puhdistustöitä. Moottorin osat ovat kuumia. On olemassa loukkaantumisvaara ja palovammojen vaara!

Tuote voi käynnistyä odottamattomasti, mikä voi johtaa loukkaantumiseen.

• Kytke tuote pois päältä aina ennen puhdistus- ja huoltotöitä.
  – Anna tuotteen jäähtyä.
• Poista akku!

9.1 Puhdistus

VAROITUS

Älä suihkuta vettä tuotteeseen äläkä puhdista sitä juoksevan veden alla. On olemassa sähköiskun vaara ja tuote voi vioittua.

• Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin pölyttömänä ja puhtaana kuin vain mahdollista. Pyyhi tuote puhtaalla liinalla* tai puhalla se puhtaaksi paineilmalla* alhaisella paineella. Suosittelemme, että tuote puhdistetaan heti jokaisen käyttökerran jälkeen.
• Älä missään tapauksessa upota tuotetta veteen tai muihin nesteisiin.
• Puhdista tuote säännöllisesti kostealla liinalla* ja vähäisellä määrällä suopaa. Älä käytä puhdistus- tai liuotinaineita; ne voivat vahingoittaa tuotteen muoviosia. Pidä huoli siitä, ettei tuotteen sisäosiin pääse vettä.
• Pidä tuote aina puhtaana ja kuivana ja vapaana öljytai rasvatahroista. Poista pöly jokaisen käyttökerran jälkeen ja ennen varastointia.

9.2 Huolto

Tämän tuotteen sisällä ei ole mitään sellaisia osia, joita käyttäjä voisi korjata. Käänny pätevän ammattilaisen puoleen tuotteen tarkastamista ja korjaamista varten.

- Tarkasta tuote aina ennen käyttöä ilmeisten puutteiden, kuten löystyneiden, kuluneiden tai vahingoittuneiden osien varalta.

9.2.1 Leikkuuterien (1/9) vaihtaminen (kuvat 4-8)

1. Avaa kuusioruuvi (8) ja ota hammaspyörälevy (3) pois.
   Käytä 4 mm:n kuusiokoloavainta (12).
2. Avaa ja poista hammaspyörämutteri (2).
   Käytä koon 13 hylsyavainta (13).

3. Käännä tuote ympäri ja avaa tuotteen kotelossa olevat ristipääruuvit (16).
   Käytä ristipääruuvimeisseliä (11).

4. Ota kansi (14) pois tuotteen kotelosta.

5. Ota ruuvipultti (15) ja teräpala (17) pois.
6. Vaihda leikkuuterät (1/9).
7. Voitele leikkuuterät (1/9) tarvittaessa kohdassa 7.1 kuvatulla tavalla.
8. Aseta ruuvipultti (15), teräpala (17) ja uudet leikkuuterät (1/9) tuotteeseen. Varmista, että teräpala (17) asettuu vaihteiston hammaspyörälle.
9. Aseta kansi (14) tuotteen kotelon päälle ja kiinnitä se ristipääruuveilla (16). Varmista, että kannen (14) nokka on tuotteen kotelon kolossa.
10. Varmista kansi (14) ristipääruuveilla (16). Käytä ristipääruuvimeisseliä (11).
11. Kiinnitä hammaspyörämutteri (2). Käytä koon 13 hylsyavainta (13).
12. Kiinnitä hammaspyörälevy (3) kuusiokoloruuvilla (8). Käytä 4 mm:n kuusiokoloavainta (12). Huomio: Kiristä hammaspyörämutteri (2) ja kuusiokoloruuvi (8) käsitiukkuuteen.
13. Suorita koekäyttö. Huomio: Jos leikkuuterä (1) ei sulkeudu, hammaspyörämutteri (2) ja kuusiokoloruuvi (8) on ehkä kirstetty liian tiukalle. Löysää hammaspyörämutteria (2) ja kuusiokoloruuvia (8) hieman ja yritä uudelleen.

9.2.2 Leikkuuterän säätä (kuvat 1, 5, 6)

1. Löysää kuusiokoloruuvi (8).
   Käytä 4 mm:n kuusiokoloavainta (12).
2. Kiristä hammaspyörämutteria (2) koon 13 hylsyavaimella (13), kunnes leikkuuterä (1) ei enää liiku sivuttain.
3. Kiristä kuusiokoloruuvi (8) uudelleen. Käytä 4 mm:n kuusiokoloavainta (12).

10 Kuljetus (kuva 1)

1. Peitä leikkuuterät (1/9) teräsuojuksella (10) kuljetusta tai tuotteen varastointia varten.

2. Varmista tuote paikaltaan luisumista ja kaatumista vastaan.

11 Varastointi

Valmistelut varastointia varten

1. Poista akku.
2. Puhdista ja tarkista tuote vaurioiden varalta.
3. Peitä leikkuuterät teräsuojuksella kuljetusta tai tuotteen varastointia varten.
4. Lannoitteet ja muut puutarhakemikaalit sisältävät ainei- ta, jotka voivat aiheuttaa metalliosiin voimakkaasti kor- roosiota. Älä säilytä tuotetta näiden aineiden lähellä.

Varastoi tuotetta ja sen lisävarusteita pimeässä, kuivassa ja jäätymiseltä suojatussa paikassa niin, että se on lasten ulottumattomissa.

Optimaalinen varastointilämpötila on 5–30°C.

Säilytä tuotetta alkuperäisessä pakkauksessaan.

Peitä tuote suojataksesi sitä pölyltä tai kosteudelta. Säilytä käyttöohje tuotteen läheisyydessä.

12 Korjaus ja varaosien tilaus

Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seuraavia osia tarvitaan kuluvina materiaaleina.

HUOMIO

Tuotevastuulain mukaan valmistaja ei vastaa vahingoista, jotka ovat aiheutuneet epäasianmukaisista korjauksista tai muiden kuin alkuperäisten varaosien käyttämisestä.

Teetä työt asiakaspalvelussa tai valtuutetulla ammattilaisella. Sama koskee myös lisävarusteita.

Varaosia ja tarvikkeita saa huoltopalvelustamme. Skannaa sitä varten etusivulla oleva QR-koodi.

12.1 Varaosien tilaus

Varaosia tilattaessa on ilmoitettava seuraavat tiedot:

- Mallinimike

- Tuotenumero

• Tyyppikilven tiedot

Varaosat / lisätarvikkeet

Akku SBP2.0, tuotenro: 7909201708
Akku SBP4.0, tuotenro: 7909201709
Latauslaite SBC2.4A tuotenro: 7909201710
Latauslaite SBC4.5A tuotenro: 7909201711
Latauslaite SDBC2.4A tuotenro: 7909201712
Latauslaite SDBC4.5A tuotenro: 7909201713
StarterKit SBSK2.0 tuotenro: 7909201720
StarterKit SBSK4.0 tuotenro: 7909201721
Teräsuojus – tuotenro.: 5911606006
Leikkuuterä (liikkuva) - tuotenro: 5911606009
Leikkuuterä (kiinteä) - tuotenro: 5911606010

13 Ohjeet häiriöiden poistoon

Häiriö Mahdolliset syyt Korjauskeinot

Tuote ei käynnisty.	Akun teho on liian pieni.	Lataa akku.
	Akkua ei ole asetettu oikein.	Työnnä akku akun kiinnitykseen. Akku lukittuu paikalleen kuuluvasti.
	Virtakytkin viallinen.	Ota yhteyttä huoltopalveluumme.
	Moottori viallinen.
Tuote käy katkonaisesti. Sisäinen huono kosketus. Ota yhteyttä huoltopalveluumme.
Leikkuuterä kuumenee.	Leikkuuterä on tylsä.	Vaihda leikkuuterä.
	Leikkuuterässä on lovia.	Tarkasta tai vaihda leikkuuterä.
	Leikkuuterä on likainen.	Leikkuuterä likaantuu.
	Liikaa kitkaa.	Tarkasta hammaspyörämutterin ja ruuvin kiinnitys.
	Puutteellinen voitelu leikkuuterissä.	Voitele leikkuuterät.

14 Hävittäminen ja kierrätys

Pakkausta koskevat ohjeet

Pakkausmateriaalit voidaan kierrättää. Hävitä pakkaus ympäristönsuojelumääräysten edellyttämällä tavalla.

Sähkö- ja elektroniikkalaitteiden käsittelyä koskevan lain (ElektroG) tiedot

Sähkö- ja elektroniikkalaitteet eivät kuulu sekajätteisiin, vaan ne on hävitettävä lajiteltuina!

• Käytetyt paristot ja akut, jotka eivät ole laitteeseen kiinteästi asennettuina, on irrotettava vahingoittumatomina ennen laitteen hävittämistä! Niiden hävittämistä säädellään vastaavassa paristojen ja akkujen käsittelyä koskevassa laissa.
• Sähkö- ja elektroniikkalaitteiden omistajan tai käyttäjän velvollisuutena on toimittaa laite lain mukaisella ta-valla kierrätykseen.
• Loppukäyttäjä on yksin vastuussa henkilökohtaisten tietojensa poistamisesta laitteesta!
• Yliviiivattua roskalaatikkoa kuvaava symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa hävittää sekajätteen mukana.

- Sähkö- ja elektroniikkalaitteet voidaan toimittaa veloituksetta seuraaviin paikkoihin:

– Julkiset hävitys- tai keräyspaikat (esim. kunnallinen kierrätyskeskus)
- Sähkölaitteita myyvät liikkeet (paikalliset tai verkossa toimivat), jos jälleenmyyjä on velvoitettu vastaanottamaan käytettyjä laitteita tai tarjoaa tämän palvelun vapaaehtoisesti.
- Valmistajalle tai lähialueella sijaitsevaan valtuutettuun keräyspaikkaan voidaan uutta laitetta ostamatta palauttaa maksutta enintään kolme samaa laitetyyppiä edustavaa käytettyä sähkölaitetta. joiden reunan pituus on enintään 25 cm.
- Muut valmistajan ja jälleenmyyjän täydentävät palautusehdot saa kyseisestä asiakaspalvelusta.

• Jos valmistaja toimittaa uuden sähkölaitteen yksityistalouteen, vanha laite voidaan samalla loppukäyttäjän pyynnöstä noutaa ilman veloitusta. Ota tätä varten yhteyttä valmistajan asiakaspalveluun.
• Tämä koskee vain laitteita, jotka asennetaan ja myydään Euroopan Unionin jäsenmaissa ja joihin sovelletaan EU:n direktiiviä 2012/19/EU. Euroopan Unionin ulkopuolisissa maissa käytettyjen sähkö- ja elektroniikkalaitteiden hävittämiseen voidaan soveltaa näistä poikkeavia ehtoja.

Litiumioniakkuja koskevia ohjeita

Irrota akku ennen laitteen hävittämistä!

- Älä laita akkua sekajätteen joukkoon, äläkä viskaa sitä tuleen (räjähdysvaara) tai veteen. Vioittuneet akut voivat vahingoittaa ympäristöä ja terveyttäsi, jos niistä purkautuu ulos myrkyllisiä höyryjä tai nesteitä.

- Vialliset tai käytetyt akut on toimitettava kierrätykseen direktiivin 2023/1542/EY mukaisesti.

- Toimita laite ja latauslaite käsittelylaitokseen. Käytetyt muovi- ja metalliosat voidaan lajitella ja ohjata kierrätykseen.

- Hävitä akut siten, että niiden jännite on purkautunut. Suosittelemme peittämään navat teipillä oikosululta suojaamiseksi. Älä avaa akkua.

- Hävitä akut paikallisten määräysten mukaisesti. Luovuta akku käytettyjen akkujen keräyskeskukseen, josta se toimitetaan ympäristönsuojelumääräysten mukaiseen kierrätykseen. Kysy neuvoa paikallisesta jätehuoltoyrityksestä.

15 Takuuehdot – Scheppach 20V IXES -sarja

Muutoksen päiväys 25.04.2024

Arvoisa asiakas,

tuotteemme ovat läpäisseet tarkan laaduntarkastuksen. Jos tuotteen toiminnoissa kuitenkin havaitaan puutteita, pahoittelemme sitä syvästi ja pyydämme sinua ottamaan yhteyttä asiakaspalveluumme, jonka osoite on alla. Neuvomme sinua mielellämme myös puhelimitse palvelunumerossa. Seuraavien ohjeiden tarkoituksena on auttaa vahinkotapausten sääntelyssä ja käsittelyssä.

Takuuvaatimusten voimaansaattamisen osalta pätevät seuraavat seikat:

1. Näissä takuuehdoissa säädellään uusien tuotteiden ostajille (yksityisille loppukuluttajille) myönnettyjä valmistajan lisätakuita. Tämä takuu ei heikennä lakisääteisiä oikeuksiasi takuun osalta. Niistä vastaa se jälleenmyyjä, jolta tuote on hankittu.

2. Valmistajan takuuehtoja sovelletaan vain ostamassanne uudessa tuotteessa oleviin materiaali- tai valmistusvirheistä johtuviin puutteisiin. Jos takuuaikana ilmenee materiaali- tai valmistusvirheitä, valmistaja takuun myöntäjänä tarjoaa tämän takuun puitteissa valintansa mukaan seuraavat palvelut:

- Tuotteen veloitukseton korjaus - Tuotteen veloitukseton vaihtaminen samanarvoiseen tuotteeseen (tarvittaessa vaihto myös uudempaan malliin, jos alkuperäistä tuotetta ei ole enää saatavana).

Korvattavat tuotteet tai osat siirtyvät meidän omistukseemme. Huomaa, että tuotteitamme ei ole tarkoitettu kaupalliseen käyttöön, ammatin harjoittamiseen tai ammattikäyttöön. Takuuta ei sen vuoksi voida soveltaa tilanteisiin, joissa tuotetta on takuuajan aikana käytetty kaupalliseen tarkoitukseen, ammatin harjoittamiseen tai teollisuudessa tai kun sitä on rasitettu näitä käyttötapoja vastaavalla tavalla.

3. Takuumme ulkopuolelle on rajattu seuraavat tapa-ukset:

- Tuotteeseen tulevat vahingot, jotka seuraavat asennusohjeen laiminlyönnistä, epääasianmukaisesti tehdystä asennuksesta, käyttöohjeen laiminlyönnistä (esim. liittäminen väärään verkkojännitteeseen tai virtatyppiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai tuotteen käyttämisestä epäsuotuisissa ympäristöolosuhteissa ja tuotteen puutteellisesta hoidosta ja huollosta.

- Tuotteeseen tulevat vahingot, jotka seuraavat väärinkäytöstä tai epääasianmukaisesta käytöstä (ku- ten esim. tuotteen ylikuormittaminen tai muiden kuin sallittujen työkalujen tai lisävarusteiden käyttäminen), vieraan materiaalin pääsystä tuotteen sisälle (esim. hiekka, kivet tai pöly), kuljetusvahingot, voiman käytöstä tai ulkoisista vaikutuksista (kuten putoamisesta aiheutuvat vahingot).

- Tuotteeseen tai tuotteen osiin tulevat vahingot, jotka on johdettavissa määräystenmukaiseen, tavalliseen (käyttöön liittyvään) luonnolliseen kulumiseen, ja kulutusosien vahingoittumiseen ja/tai kulumiseen.

– Tuotteessa ilmenevät puutteet, jotka aiheutuvat sellaisten lisä-, laajennus- tai varaosien käytöstä, jotka eivät ole alkuperäisiä osia tai joita ei ole käytetty määräystenmukaisesti.

- Tuotteet, joihin on tehty muutoksia tai modifikaati-oita.

– Vähäiset poikkeamat tuotteen oletusominaisuuk-sissa, jotka ovat tuotteen arvon ja käytettävyyden kannalta merkityksettömiä.

- Tuotteet, joihin on tehty omavaltaisia korjauksia tai jotka on annettu valtuuttamattomien henkilöiden korjattavaksi.

- Kun tuotteessa oleva tunniste tai tuotteen tunnistustiedot (koneessa oleva tarra) puuttuu tai on muuttunut lukukelyottomaksi.

- Tuotteet, jotka ovat voimakkaasti likaantuneita ja jotka huoltohenkilöstö sen vuoksi hylkää.

– Vahingonkorvausvaatimukset ja jälki- ja seurausvahingot on yleisesti suljettu tämän takuun ulkopuolelle.

1. Takuuaika on 5 vuotta (paristoilla / akuilla 12 kuukautta) ja se alkaa tuotteen ostopäivästä. Alkuperäisessä ostotositteessa oleva päivämäärä on ratkaiseva. Takuuvaatimukset on esitettävä viipymättä sen jälkeen, kun vaatimuksen perusteena oleva seikka on tullut tietoon. Takuuvaatimusta ei voi esittää takuuajan umpeutumisen jälkeen. Tuotteen korjaaminen tai vaihtaminen ei pidennä takuuaikaa, eikä aloita uutta takuuaikaa kyseiselle tuotteelle tai millekään siihen asennetulle varaosalle. Tämä koskee myös paikan päällä käytettäviä palveluja. Takuun hyödyntäminen edellyttää, että valmistajalle takuun myöntäjänä tarjotaan mahdollisuus tarkastaa tuote takuutilanteessa lähettämällä tuote valmistajalle. On varmistettava, että kuljetuksen aikana syntyvät vahingot estetään pakkaamalla tuote asianmukaisesti. Kyseinen tuote on toimitettava tai lähetettävä puhdistettuna asiakaspalvelupisteeeseen ja sen mukaan on liitettävä kopio ostotositteesta, josta käy ilmi tuotteen nimike ja tiedot ostopäivästä. Jos tuote lähetetään epätäydellisenä, poiketen täydellisestä toimituksen sisällöstä, puuttuvien

tarvikkeiden arvo hyvitetään valmistajalle/vähennetään korvausmäärästä, jos tuote vaihdetaan tai jos puute korvataan alennuksella tai maksunpalautuksella. Osit-tain tai kokonaan purettuja tuotteita ei voida hyväksyä takuutilanteissa. Jos reklamaatio on perusteeton tai se tehdään takuuajan umpeuduttua, ostaja vastaa kuljetus-kustannuksista ja kuljetusriskistä. Ilmoita takuutapauk-sesta ennakolta huoltopaikkaan. Yleensä sovitaan, että viallinen tuote ja lyhyt kuvaus viasta lähetetään jär- jestettynä palautuksena tai - takuuajan ulkopuolisessa korjaustapauksessa - lähetyskulut maksettuna, pakka-us- ja lähetysohjeet huomioiden, alla ilmoitettuun huol-to-osoitteeseen. Varmista, että tuote (mallista riippu-en) on turvallisuussyistä tyhjennetty kaikista käyt-töaineista, kun se palautetaan. Huoltokeskukseemme lähetettävän tuotteen on oltava pakattuna siten, että reklamoidun tuotteen vahingoittuminen kuljetuksen ai-kana vältetään. Korjaamisen / vaihtamisen jälkeen tuote palautetaan sinulle veloituksetta. Jos tuotteita ei voida korjata tai vaihtaa, se voidaan harkintamme mukaan korvata rahasummalla, joka vastaa enintään puutteelli-sen tuotteen ostohintaa vähennettynä kulumista vastaa-valla hyvityksellä. Tämä takuu koskee vain yksityisiä ensiostajia eikä se ole luovutettavissa tai siirrettävissä.

1. Takuuajan pidentäminen 10 vuoteen: Scheppach tarjoaa Scheppach 20V -sarjan tuotteille lisäksi takuun pidentämisen 5 vuodella. Näin näiden tuotteiden takuuaika pidentyy 10 vuoteen. Paristot / akut, latauslaitteet ja lisävarusteet on suljettu tämän mahdollisuuden ulkopuolelle. Voit hyödyntää tämän takuun pidennyksen rekisteröimällä tähän mallistoon kuuluvan Scheppach-tuotteesi viimeistään 30 päivän kuluessa ostopäivästä internet-osoitteessa https://garantie.scheppach.com. Onnistuneen online-rekisteröinnin jälkeen saat vahvistuksen tuotekohtaisesta takuun pidennyksestä.

2. Takuuvaatimuksesi voimaansaattamiseksi sinun tu-lee ottaa yhteyttä huoltokeskukseemme.

Suosittelemme käyttämään tätä varten lomaket- tamme, joka löytyy kotisivuiltamme: https://www.scheppach.com/de/service

Älä lähetä meille tuotteita ottamatta ensin yhteyttä ja sopimatta asiasta ensin huoltokeskuksemmekanssa.

Tämän takuun hyödyntäminen edellyttää ehdotto-masti yhteyden ottamista huoltokeskukseemme. Takuuvaatimukset on esitettävä takuuajan aikana 14 päivän kuluessa puutteen toteamisesta. Tätä varten tarvitaan alkuperäinen ostotosite ja tarvittaessa vah-vistus tuotekohtaisesta takuun pidennyksestä.

1. Käsittelyaika - Yleensä käsittelemme reklamaatiot 14 päivän kuluessa niiden saapumisesta huoltokeskukseemme. Jos mainittu käsittelyaika poikkeustapauksissa ylittyy, ilmoitamme siitä sinulle hyvissä ajoin.

2. Kulutusosat on suljettu takuun ulkopuolelle! - Ku-lutusosia ovat: a) mukana toimitetut lisäakut ja/tai asennetut paristot/akut ja b) kaikki mallikohtaiset kulu-tusosat (muun muassa hihnat, sahanterät, käyttötyö-kalut, hiomalaikat, suodattimet, hiiliharjat jne., katso käyttöohje). Takuun ulkopuolelle on suljettu syväpur-kautuneet paristot tai akut tai sellaiset akut/paristot, joiden kotelo tai navat ovat vahingoittuneet.

3. Kustannusarvio - Takuun ulkopuolelle rajattuja tuotteita tai tuotteita, joiden takuuaika on päättynyt, korjaamme laskua vastaan. Voit pyytää huoltokeskuksel-

tamme kustannusarvion viallisten tuotteiden korjaamisesta ja tarvittaessa tilata korjauksen kirjallisesti (postitse, sähköpostitse). Ilman korjauksen tilaamista kä- sittelyä ei jatketa.

Takuuehdot pätevät vain reklamaation tekemisen ajankohtana voimassa olevassa muodossa, joka voidaan tarkistaa kotisivuiltamme (www.scheppach.com). Käännösten osalta saksankielinen versio on ratkaiseva.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Saksa)

Puhelin: [phone] ·

Sähköposti: [e-mail] Internet: https://www.scheppach.com

Pidätämme oikeuden tehdä milloin tahansa muutoksia näihin takuuehtoihin ilman etukäteisilmoitusta.

16 EU- vaatimustenmukaisuusvakuutus

Alkuperäisen vaatimustenmukaisuusvakuutuksen käännös

Valmistaja:

Scheppach GmbH

Vakuutamme omalla vastuullamme, että tässä kuvattu tuote täyttää voimassa olevien direktiivien ja standardien määräykset.

Merkki: SCHEPPACH

Tuotenimike: AKKUKÄYTTÖISET OKSASAKSET BC-PRS28-X

Tuotenro 5911606900

EU-direktiivit:

2014/35/EU, 2006/42/EG, 2011/65/EU*

* Yllä kuvattu vakuutuksen kohde täyttää tiettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektronikkalaitteissa 8. kesäkuuta 2011 annetun Euroopan parlamentin ja neuvoston direktiivin 2011/65/EU määräykset.

Sovelletut standardit:

EN 62841-1:2015/A11:2022; EN ISO 12100:2010; EN IEC 55014-1:2021; EN IEC 55014-2:2021

Asiakirja-aineiston kokoamisesta vastaava valtuutettu edustaja:

David Rümpelein

Günzburger Str. 69

D-89335 Ichenhausen
