BRUGSANVISNING BCPRS28X SCHEPPACH

Batteridrevet beskæringssaks | Oversættelse af den originale driftsvejledning................. 193

11. Stjärnskruvmejsel

• Asiakirja-aineiston kokoamisesta vastaava valtuutettu edustaja: David Rümpelein Günzburger Str. 69 D-89335 Ichenhausen Ichenhausen, 26.11.2024 Simon Schunk Division Manager Product Center Andreas Pecher Head of Project Management 192 | FI www.scheppach.comIndholdsfortegnelse 1 Indledning p. 193

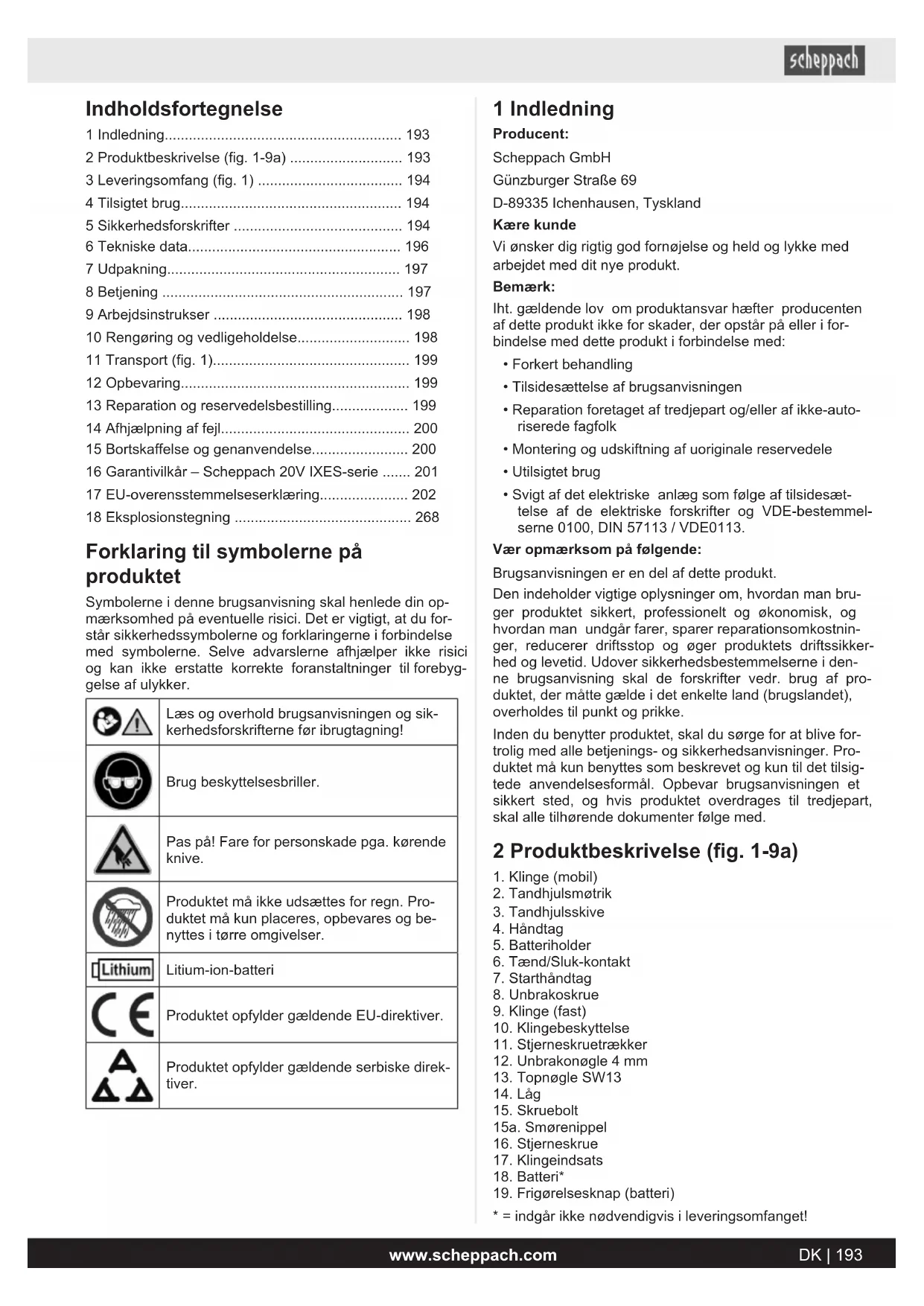

• 2 Produktbeskrivelse (fig. 1-9a) p. 193
• 3 Leveringsomfang (fig. 1) p. 194
• 4 Tilsigtet brug p. 194
• 5 Sikkerhedsforskrifter p. 194
• 6 Tekniske data p. 196
• 7 Udpakning p. 197
• 8 Betjening p. 197
• 9 Arbejdsinstrukser p. 198
• 10 Rengøring og vedligeholdelse p. 198
• 11 Transport (fig. 1) p. 199
• 12 Opbevaring p. 199
• 13 Reparation og reservedelsbestilling p. 199
• 14 Afhjælpning af fejl p. 200
• 15 Bortskaffelse og genanvendelse p. 200
• 16 Garantivilkår – Scheppach 20V IXES-serie p. 201
• 17 EU-overensstemmelseserklæring p. 202
• 18 Eksplosionstegning Forklaring til symbolerne på produktet Symbolerne i denne brugsanvisning skal henlede din op- mærksomhed på eventuelle risici. Det er vigtigt, at du for- står sikkerhedssymbolerne og forklaringerne i forbindelse med symbolerne. Selve advarslerne afhjælper ikke risici og kan ikke erstatte korrekte foranstaltninger til forebyg- gelse af ulykker. Læs og overhold brugsanvisningen og sik- kerhedsforskrifterne før ibrugtagning! Brug beskyttelsesbriller. Pas på! Fare for personskade pga. kørende knive. Produktet må ikke udsættes for regn. Pro- duktet må kun placeres, opbevares og be- nyttes i tørre omgivelser. Litium-ion-batteri Produktet opfylder gældende EU-direktiver. Produktet opfylder gældende serbiske direk- tiver. 1 Indledning Producent: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen, Tyskland Kære kunde Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med dit nye produkt. Bemærk: Iht. gældende lov om produktansvar hæfter producenten af dette produkt ikke for skader, der opstår på eller i for- bindelse med dette produkt i forbindelse med: p. 268

• Tilsidesættelse af brugsanvisningen

• Reparation foretaget af tredjepart og/eller af ikke-auto- riserede fagfolk

• Montering og udskiftning af uoriginale reservedele

• Svigt af det elektriske anlæg som følge af tilsidesæt- telse af de elektriske forskrifter og VDE-bestemmel- serne 0100, DIN 57113 / VDE0113. Vær opmærksom på følgende: Brugsanvisningen er en del af dette produkt. Den indeholder vigtige oplysninger om, hvordan man bru- ger produktet sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostnin- ger, reducerer driftsstop og øger produktets driftssikker- hed og levetid. Udover sikkerhedsbestemmelserne i den- ne brugsanvisning skal de forskrifter vedr. brug af pro- duktet, der måtte gælde i det enkelte land (brugslandet), overholdes til punkt og prikke. Inden du benytter produktet, skal du sørge for at blive for- trolig med alle betjenings- og sikkerhedsanvisninger. Pro- duktet må kun benyttes som beskrevet og kun til det tilsig- tede anvendelsesformål. Opbevar brugsanvisningen et sikkert sted, og hvis produktet overdrages til tredjepart, skal alle tilhørende dokumenter følge med. 2 Produktbeskrivelse (fig. 1-9a)

6. Tænd/Sluk-kontakt

10. Klingebeskyttelse

11. Stjerneskruetrækker

12. Unbrakonøgle 4 mm

• = indgår ikke nødvendigvis i leveringsomfanget! DK | 193www.scheppach.com3 Tilsigtet brug Produktet er beregnet til skæring af grene med en tykkel- se op til 28 mm i bløde træsorter og 15 mm i hårde træ- sorter. Produktet må kun bruges som tilsigtet. Enhver anden form for brug falder uden for tilsigtet brug. Brugeren, og ikke producenten, bærer ansvaret for materielle skader el- ler personskader af enhver art, der måtte opstå som følge heraf. Tilsigtet brug omfatter også overholdelse af sikkerheds- forskrifterne og monteringsvejledningen samt driftsanvis- ningerne i brugsanvisningen. Personer, der anvender og vedligeholder produktet, skal være fortrolige med dette og være informeret om mulige farer. Hvis der foretages ændringer ved produktet, bortfalder producentens ansvar for deraf følgende skader. Produktet må kun bruges med originale dele og originalt tilbehør fra producenten. Producentens forskrifter vedrørende sikkerhed, arbejds- måde og vedligeholdelse samt målene, som er angivet i de tekniske data, skal overholdes. Vær opmærksom på, at vores produkter ikke er konstrue- ret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis produktet bruges i er- hvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde. Forklaring til signalord i brugsanvisningen FARE Signalord til angivelse af en overhængende farlig situation, som, hvis den ikke undgås, vil medføre død eller alvorlig personskade. ADVARSEL Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre død eller alvorlig personskade. FORSIGTIG Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre mindre eller moderat personskade. PAS PÅ Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre materielle skader på produktet eller ejendom/besiddelse. 4 Sikkerhedsforskrifter Generelle sikkerhedsforskrifter for elværktøj ADVARSEL Læs alle sikkerhedsforskrifter, anvisninger, illustrationer og tekniske data, der følger med dette elværktøj. Følges de følgende instruktioner ikke nøje som beskre- vet, kan dette føre til elektrisk stød, brand og/eller alvor- lige personskader. Opbevar alle sikkerhedsforskrifter og anvisninger til fremtidig brug. Udtrykket "elværktøj", der er anvendt i sikkerhedsforskrif- terne, henviser til strømnet-drevne elværktøjer (med strømnetkabel) eller til batteridrevne elværktøjer (uden strømnetkabel).

1) Arbejdspladssikkerhed

a) Hold arbejdsområdet rent og godt oplyst. Uorden eller uoplyste arbejdsområder kan føre til ulykker. b) Arbejd ikke med elværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. Elværktøj genererer gnister, der kan antænde støv eller dampe. c) Hold børn og andre personer på afstand, når der arbejdes med elværktøjet. Hvis du bliver distraheret, risikerer du at miste kontrollen over elværktøjet.

2) Elektrisk sikkerhed

a) Elværktøjets tilslutningsstik skal passe til stikkon- takten. Stikket må ikke ændres på nogen måde. Undlad brug af adapterstik sammen med elektrisk jordet elværktøj. Uændrede stik og passende stik- kontakter mindsker risikoen for at få stød. b) Undgå kropskontakt med jordede overflader som rør, varmeapparater, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jord- forbundet. c) Hold elværktøj på afstand af regn og fugt. Ind- trængning af vand i et elværktøj øger risikoen for at få stød. d) Brug ikke tilslutningsledningen til at bære eller ophænge elværktøjet eller til at trække stikket ud af stikkontakten med. Hold tilslutningsledningen på afstand af varme, olie, skarpe kanter eller be- vægelige dele. Beskadigede eller sammenfiltrede til- slutningsledninger øger risikoen for at få stød. e) Når du arbejder udendørs med et elværktøj, må du kun bruge forlængerledninger, som også er egnet til udendørs brug. Brug af forlængerledning, der er egnet til udendørs brug, reducerer risikoen for at få elektrisk stød. f) Hvis brug af elværktøjet i fugtigt miljø er uundgåe- lig, skal du bruge en fejlstrømsafbryder. Brug af fejlstrømsrelæ mindsker risikoen for at få elektrisk stød. 194 | DK www.scheppach.com3) Personsikkerhed a) Vær opmærksom, vær agtpågivende på, hvad du gør, og arbejd altid fornuftigt med et elværktøj. Brug ikke et elværktøj, hvis du er træt eller påvir- ket af narkotika, alkohol eller medikamenter. Et øjebliks uagtsomhed, mens elværktøjet bruges, kan føre til alvorlige kvæstelser. b) Brug personlige værnemidler og altid beskyttel- sesbriller. Brug af personlige værnemidler såsom støvmaske, skridsikre sikkerhedssko, hjelm eller høre- værn, afhængigt af hvad elværktøjet bruges til, mind- sker risikoen for personskader. c) Undgå utilsigtet ibrugtagning. Sørg for, at elværk- tøjet er slukket, før du tilslutter, opsamler eller bærer det hen til strømforsyningen og/eller batte- riet. Hvis du holder fingeren på kontakten, mens du bærer elværktøjet eller tilslutter det til strømforsynin- gen, kan dette forårsage ulykker. d) Fjern indstillingsværktøjer eller skruenøgler, in- den du tilslutter elværktøjet. Værktøj eller nøgler, som måtte befinde sig i en roterende del af elværktø- jet, kan medføre personskader. e) Undgå unormale kropsholdninger. Sørg for at stå sikkert, og hold altid ligevægten. På denne måde kan du bedre kontrollere elværktøjet, hvis der opstår uventede situationer. f) Brug egnet tøj. Brug ikke løstsiddende tøj eller smykker. Hold hår og tøj på afstand af bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan bli- ve viklet ind i bevægelige dele. g) Hvis der kan monteres støvudsugnings- og op- samlingsudstyr, skal sådant tilsluttes og anven- des korrekt. Brug af støvudsugning kan mindske fa- rer pga. støv. h) Forlad dig ikke på falsk sikkerhed, og overskrid ik- ke sikkerhedsreglerne for elværktøjer, selvom du evt. føler dig fortrolig med elværktøjet efter længe- re tids brug. Skødesløse handlinger kan føre til alvor- lige personskader på en brøkdel af et sekund.

4) Anvendelse og behandling af

elværktøjet a) Undlad at overbelaste elværktøjet. Til arbejdet skal man benytte det hertil beregnede elværktøj. Du arbejder bedre og mere sikkert med det passende elværktøj i det angivne effektområde. b) Brug aldrig et elværktøj med defekt kontakt. Et el- værktøj, der ikke kan tændes eller slukkes, er farligt og skal repareres. c) Træk stikket ud af stikkontakten, og/eller fjern et udtageligt batteri, før du foretager justeringer på enheden, skifter værktøjsdele eller lægger elværk- tøjet fra dig. Denne forholdsregel forhindrer utilsigtet start af elværktøjet. d) Opbevar ubenyttede elværktøjer utilgængeligt for børn. Lad ikke personer bruge elværktøjet, som ik- ke er fortrolige med det, eller som ikke har læst denne vejledning. Elværktøjer er farlige i hænderne på uerfarne personer. e) Elværktøjer og indsatsværktøjer skal plejes med omhu. Kontrollér med jævne mellemrum, om be- vægelige dele fungerer, som de skal, og at de ikke sidder fast, om dele er brækket eller beskadiget på en sådan måde, at elværktøjets funktion er forrin- get. Få beskadigede dele repareret, før elværktøjet tages i brug. Mange ulykker skyldes dårligt vedlige- holdt elværktøj. f) Hold skæreværktøj skarpt og rent. Omhyggeligt plejet skæreværktøj med skarpe skærekanter sætter sig mindre hyppigt fast og er lettere at føre. g) Brug elværktøjet, indsatsværktøjet, indsatsværk- tøjer osv. i henhold til disse instruktioner. Tag hensyn til arbejdsvilkårene og den aktivitet, der skal udføres. Brug af elværktøj til andre formål end de tilsigtede kan medføre farlige situationer. h) Hold greb og gribeflader tørre, rene og fri for olie og fedt. Glatte greb og gribeflader umuliggør sikker betjening af og kontrol med elværktøjet i uforudsete situationer.

5) Anvendelse og behandling af

batteriværktøjet a) Oplad kun batterierne med opladere anbefalet af producenten. Opladere designet til en bestemt type batterier udgør brandfare, hvis de bruges sammen med andre batterier. b) I elværktøjet må der kun bruges batterier, som er beregnet til dette værktøj. Brug af andre batterier kan føre til skader og risiko for brand. c) Når batteriet ikke er i brug, skal det holdes væk fra papirclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, der kan forårsage kortslut- ning mellem kontakterne. Kortslutning mellem batte- rikontakterne kan resultere i forbrænding eller brand. d) Ved forkert brug kan der lække væske fra batteri- et. Undgå at komme i kontakt med denne væske. Ved tilfældig kontakt skal der skylles efter med vand. Hvis man får væske i øjnene, skal man des- uden kontakte læge. Udløbet batterivæske kan forår- sage hudirritation eller forbrænding. e) Beskadigede eller modificerede batterier må ikke benyttes. Beskadigede eller modificerede batterier kan opføre sig uforudsigeligt og føre til brand, eksplo- sion eller risiko for personskade. f) Udsæt ikke batterier for ild eller høje temperaturer. Ild eller temperaturer over 130°C kan forårsage eks- plosion. g) Følg alle opladningsinstruktioner, og oplad aldrig batteriet eller det batteridrevne værktøj uden for det temperaturområde, der er angivet i brugsan- visningen. Forkert opladning eller opladning uden for det tilladte temperaturområde kan ødelægge batteriet og øge risikoen for brand.

a) Elværktøjet må kun repareres af uddannet fagper- sonale, og der må kun bruges originale reservede- le. Dette sikrer, at elværktøjet også fremover er sik- kert at benytte. b) Beskadigede batterier må aldrig serviceres. Al ved- ligeholdelse af batterier må kun udføres af producen- ten eller på autoriserede servicecentre. DK | 195www.scheppach.comYderligere sikkerhedsforskrifter

1. Hold alle kropsdele på afstand af klingerne. Forsøg ik-

ke at fjerne skæremateriale eller at holde fast i skære- materiale, mens klingerne kører. Et øjebliks uagtsom- hed under brugen kan føre til alvorlige personskader.

2. Bær produktet i håndtaget med klingen stoppet, og

pas på ikke at aktivere nogen kontakter.

6. Hold alle strømkabler og kabler på afstand af skære-

7. Det er forbudt at bruge produktet i tordenvejr - Fare

8. Undersøg omhyggeligt hækkene og buskene, og fjern

alle trådhegn, skjulte ledninger eller andre fremmedle- gemer.

9. Hold produktet i håndtaget med den ene hånd. Hold

den anden hånd på afstand af klingen.

10. Brug produktet i jordhøjde; ikke stående på en stige

eller i en usikker, ustabil position.

11. Produktet kan bruges af personer med begrænsede

fysiske, sensoriske eller psykiske evner eller manglen- de erfaring og viden, hvis de overvåges eller er blevet instrueret i en sikker brug af produktet og har forstået de farer, der er forbundet hermed.

12. Brug aldrig produktet, mens personer, især børn, eller

husdyr er i nærheden.

13. Sørg for at stå sikkert og hold altid ligevægten.

14. Sørg altid for at have godt fodfæste, og undlad at gå

eller løbe, mens du bruger produktet.

15. Brug altid solidt fodtøj og lange bukser, når produktet

er i brug. Brug ikke produktet, mens du er barfodet el- ler bærer sandaler. Undgå at bære løstsiddende be- klædningsgenstande eller tøj med frithængende snore eller slips.

16. Afbryd strømforsyningen (tag f.eks. netstikket ud af

stikkontakten, eller fjern batteriet): – produktet forlades; – Hvis produktet begynder at vibrere unormalt. – Når du ikke benytter produktet. – produktet har været i kontakt med fremmedlege- mer; Restrisici Produktet er bygget efter nyeste tekniske niveau og de anerkendte sikkerhedstekniske regler. Alligevel kan der opstå enkelte restrisici under driften.

• Høreskader, hvis der ikke bruges foreskrevet høre- værn.

• Desuden kan der forefindes ikke-åbenbare restrisici, selv om alle foranstaltninger er truffet. ADVARSEL Dette elværktøj danner et elektromagnetisk felt under driften. Dette felt kan under bestemte omstændigheder forringe aktive eller passive medicinske implantater. For at forringe faren for alvorlige kvæstelser eller kvæstel- ser med døden til følge anbefales det personer med medicinske implantater at gå til læge og kontakte pro- ducenten af det medicinske implantat, før elværktøjet betjenes. ADVARSEL På grund af vibrationerne kan længere tids brug føre til kredsløbsforstyrrelser i hænderne hos brugeren (Ray- nauds syndrom). Raynauds syndrom er en sygdom i blodkarrene, hvor blodkarrene i fingre og tæer pludseligt kramper sam- men. De pågældende områder forsynes ikke tilstrække- ligt med blod og ser derfor ekstremt blege ud. Hyppig brug af vibrerende produkter kan ved personer med nedsat blodomløb (f.eks. rygere, diabetikere) medføre ødelæggelse af nervebanerne. Hvis du observerer usædvanlig nedsat funktion, indstil da straks arbejdet, og kontakt læge. PAS PÅ Produktet er en del af 20V IXES-serien og må kun be- nyttes med batterier i denne serie. Batterierne må kun oplades med opladere i denne serie. Vær da opmærk- som på producentens anvisninger. ADVARSEL Overhold sikkerhedsforskrifterne og oplys- ningerne om opladning og korrekt brug i brugsanvisningen til batteri og oplader i 20V IXES-serien. Der findes en detaljeret beskri- velse af ladeprocessen og yderligere oplys- ninger i denne separate brugsanvisning. 5 Tekniske data Mærkespænding 20 V maks. motorhastighed n max 21000 min

Snitydelse Blødt træ Hårdt træ maks. 28 mm maks. 15 mm Vægt 0,75 kg Forbehold for tekniske ændringer! Støjværdier Lydtryksniveau L

69,4 dB Måleusikkerhed K

3 dB Lydtrykniveau L

81 dB Måleusikkerhed K

Måleusikkerhed K 1,5 m/s

Den angivne svingningsværdi i alt og den angivne støje- missionsværdi er blevet målt iht. en standardiseret test- proces og kan bruges til at sammenligne ét elværktøj med et andet. Den angivne støjemmissionsværdi og den angivne sving- ningsværdi i alt kan også bruges til at udføre en indleden- de vurdering af belastningen. ADVARSEL Støjemissionsværdierne og svingningsemis- sionstallet kan afvige fra den angivne værdi, når elværktøjet rent faktisk bruges, afhæn- gigt af hvordan det bruges, og af, hvilken ty- pe emne der bearbejdes. Forsøg at holde belastningen så lav som mulig. Eksem- pelvis ved at begrænse arbejdstiden. I denne forbindelse skal der tages højde for alle dele af driftscyklussen (f.eks. tider, hvor elværktøjet er slukket, og tider, hvor det godt nok er tændt, men hvor det kører uden belastning). 6 Udpakning ADVARSEL Produkt og emballeringsmaterialer er ikke legetøj! Børn må ikke lege med plastposer, folie og småde- le! Fare for slugning og kvælning!

• Åbn emballagen, og tag forsigtigt produktet ud.

• Fjern emballeringsmaterialet samt emballage-/trans- portsikringer (hvis sådanne findes).

• Kontrollér, om leveringsomfanget er fuldstændigt.

• Kontrollér produktet og tilbehørsdelene for transport- skader. Rapportér straks evt. skader til den trans- portvirksomhed, som leverede produktet. Senere re- klamationer anerkendes ikke.

• Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.

• Gør dig fortrolig med produktet ved at læse brugsan- visningen, før arbejdet påbegyndes.

• Tilbehør samt slid- og reservedele må kun være origi- nale dele. Reservedele fås hos faghandlen.

• Husk, at bestillinger skal være forsynet med artikel- numre samt type og fremstillingsår for produktet. 7 Betjening Den batteridrevne beskæringssaks bruger en el-motor som drev. Under klipningen bevæger den mobile klinge sig frem og tilbage. Betjeningselementernes funktion fremgår af de følgende beskrivelser. FORSIGTIG Fare for personskade! Batteriet må først isættes, når det batteridrevne værktøj er klargjort til brug. PAS PÅ Sørg for, at produktet er monteret fuldstændigt før ibrugtagning! ADVARSEL Fare for personskade! Tag batteriet ud af elværktøjet, før du udfører arbejde på elværktøjet (f.eks. vedligeholdelse, værktøjsskift osv.), og når du transporterer og opbevarer det. Der er risiko for personskade, hvis tænd/sluk-kontakten betje- nes utilsigtet. FORSIGTIG Brug beskyttelseshandsker, når du håndterer knivene! ADVARSEL Brug ikke produktet uden beskyttelsesbriller. Før hver brug skal man sikre sig, at produktet er i funkti- onsdygtig stand. Fare for person- eller materielle skader. PAS PÅ Sørg for, at den omgivende temperatur under arbejdet ikke overstiger 50°C og ikke er under -20°C. PAS PÅ Produktet er en del af 20V IXES-serien og må kun be- nyttes med batterier i denne serie. Batterierne må kun oplades med opladere i denne serie. Vær da opmærk- som på producentens anvisninger.

7.1 Smøring af klingerne (1/9) (fig. 1, 9)

Du kan smøre klingerne (1/9) ved hjælp af smøreniplen (15a) med en passende olieflaske* eller påføre olien* di- rekte på klingerne (1/9) med en pensel*. Sørg for, at der er en tynd oliefilm på klingerne (1/9). Smør klingerne (1/9) efter 40 skæringer.

• = indgår ikke nødvendigvis i leveringsomfanget!

7.2 Isætning/udtagning af batteriet (18)

i/af batteriholderen (5) (fig. 2) Isætning af batteri

1. Skub batteriet (18) ind i batteriholderen (5). Batteriet

(18) går hørbart i indgreb. Udtagning af batteri

1. Tryk på frigørelsesknappen (19) for batteriet (18), og

træk det ud af batteriholderen (5).

7.3 Tænding/slukning af produktet

(fig. 1-3) Scan QR-koden på fig. 3 for at gå en udførlig forklaring. Tænd

1. Tag klingebeskyttelsen (10) af.

2. Tryk på Tænd/Sluk-kontakten (6).

Produktet bipper to gange, og Tænd/Sluk-kontakten (6) lyser konstant blåt. DK | 197www.scheppach.com3. Inden første klipning skal du trykke to gange på start- håndtaget (7) inden for 1 sekund. Når produktet er aktiveret, bipper et igen. Når du slipper starthåndtaget (7), åbner klingen (1) (hvis den da var lukket), eller den åbner sig op til skærediameteren.

4. Klingen (1) lukker sig, så snart du trykker på (og så

længe du holder) starthåndtaget (7) inde. Ændring af skærediameter:

• Hold starthåndtaget (7) trykket ind i 3 sekunder. Klin- gen (1) lukker sig. Produktet bipper en gang, når skærediameteren er blevet ændret. Når du slipper starthåndtaget (7), åb- ner klingen (1) sig igen. Standby-tilstand:

• Produktet går i standby-tilstand, så snart der ikke er nogen betjening i 1 minut. Produktet bipper en gang.

• Man kan aktivere standby-tilstanden manuelt ved at trykke på starthåndtaget (7) og holde det inde i 5 se- kunder. Produktet bipper to gange, klingen (1) lukker sig, når du slipper starthåndtaget (7), og forbliver luk- ket.

• Man kan deaktivere standby-tilstand ved at trykke to gange på starthåndtaget (7) inden for 1 sekund. Slukning Bemærk: Vi anbefaler, at man tager produktet ud af drift i lukket til- stand.

1. Tryk på starthåndtaget (7), og hold det inde i 5 sekun-

produktet. Den blå LED slukker.

3. Sæt klingebeskyttelsen (10) på klingen (1).

Bemærk: Når produktet ikke er i brug, slukker det automatisk helt efter 3 minutter, og LED'en slukker. 8 Arbejdsinstrukser

• Kontroller, at produktet ikke berører nogen genstande, før det tændes.

• Kontrollér produktet før hver brug for åbenlyse mang- ler såsom løse, slidte eller beskadigede dele.

• Kontrollér alle skruer og møtrikker, før maskinen tages i brug igen. Spænd løse skruer fast.

• Kontrollér med jævne mellemrum klingerne for slid, og få dem slebet. Uskarpe klinger overbelaster produktet. Skader som følge heraf er ikke dækket af garantien.

• Uskarpe klinger forringer skæreeffekten og påvirker arbejdsgangen negativt! Sikre tegn på uskarpe klinger er svækkelsen af indtrækket, faldende ydeevne og et dårligt skærebillede.

• Hold produktet sikkert i håndtaget.

• Kontrollér det materiale, der skal bearbejdes, for frem- medlegemer som søm, skruer osv., og fjern sådanne.

• Læg ikke for meget pres på produktet. Lad produktet gøre arbejdet. ADVARSEL Sørg for, at din frie hånd har tilstrækkelig af- stand til skæreområdet - risiko for snitsår! ADVARSEL Brug ikke produktet til at skære i andre materialer end dem, der er beskrevet i brugsanvisningen.

• Anvend aldrig produktet til formål, det ikke er be- regnet til.

• Brug ikke produktet til at fjerne ukrudt og underskov.

• Brug en håndsav til at skære tykkere grene.

• Produktet skal benyttes som en almindelig havesaks. Tag fat produktet i håndtaget med den ene hånd.

• Vær opmærksom på den maksimale skæreydelse for blødt træ og hårdt træ, som fremgår af 5.

• Hvis det materiale, der skal skæres, er for tykt eller for hårdt, åbner klingerne sig automatisk igen efter luknin- gen.

• Træets beskaffenhed såsom fugt, roddannelse eller vækstretning har indflydelse på skæreresultatet og den maksimale diameter, der kan skæres. 9 Rengøring og vedligeholdelse ADVARSEL Reparations- og vedligeholdelsesarbejde, der ikke er beskrevet i denne brugsanvisning, må kun udføres på et professionelt værksted. Brug kun originale reservedele. Risiko for ulykker! Udfør altid vedligeholdel- ses- og rengøringsarbejde med motoren slukket og netstikket trukket ud. Fare for per- sonskader! Lad produktet køle af inden påbe- gyndelse af enhver form for vedligeholdel- ses- og rengøringsarbejde. Motorelementer er meget varme. Risiko for personskade og forbrænding! Produktet kan starte uventet og derved medføre per- sonskader. – Sluk produktet inden enhver form for rengørings- og vedligeholdelsesarbejde. – Lad produktet køle af. – Fjern batteriet!

ADVARSEL Undlad at sprøjte vand på produktet og at rengøre det under rindende vand. Fare for elektrisk stød og beska- digelse af produktet.

Hold beskyttelsesskærme, luftslidser og motorhus fri for støv og snavs. Tør produktet af med en ren klud*, eller blæs den over med trykluft* ved lavt tryk. Vi anbefaler, at produktet altid rengøres umiddelbart efter brug.

• Nedsænk ikke produktet i vand eller andre væsker med henblik på rengøring. 198 | DK www.scheppach.com• Rengør produktet med en fugtig klud* og en smule smøresæbe med jævne mellemrum. Brug ikke rengø- rings- eller opløsningsmidler; disse kan angribe pro- duktets plastdele. Sørg for, at vand ikke kan trænge ind i produktet.

• Produktet skal altid være rent, tørt og fri for olie eller smørefedt. Fjern støv før hver brug og før hver opbe- varingsperiode.

Dette produkt indeholder ikke dele, som kan repareres af brugeren. Kontakt en kvalificeret fagmand for at få pro- duktet efterset og repareret.

• Kontrollér produktet før hver brug for åbenlyse mang- ler såsom løse, slidte eller beskadigede dele.

9.2.1 Udskiftning af klinger (1/9) (fig. 4-8)

1. Løsn unbrakoskruen (8), og tag den af sammen med

produkthuset. Brug en stjerneskruetrækker (11).

4. Tag dækslet (14) af produkthuset.

7. Smør klingerne (1/9), evt. som beskrevet i 7.1.

9. Sæt dækslet (14) på produkthuset, og fastgør det med

stjerneskruerne (16). Sørg for, at tappen på dækslet (14) sidder i fordybnin- gen i produkthuset.

10. Fastgør dækslet (14) med stjerneskruerne (16).

Brug en stjerneskruetrækker (11).

Brug en 4 mm-unbrakonøgle (12). Giv agt: Spænd tandhjulsskiven (2) og unbrakoskruen (8) med hånden.

13. Foretag en prøvekørsel.

Giv agt: Hvis klingen (1) ikke lukker sig, kan det skyl- des, at tandhjulsmøtrikken (2) og unbrakoskruen (8) er spændt for stramt. Løsn tandhjulsmøtrikken (2) og unbrakoskruen (8) en smule, og prøv igen.

2. Spænd tandhjulsmøtrikken (2) med SW13-topnøglen

(13), indtil klingen (1) ikke længere bevæger sig side- værts.

3. Spænd unbrakoskruen (8) igen.

klingerne (1/9) afdækkes med klingebeskyttelsen (10).

2. Produktet skal sikres, så det ikke kan glide eller vippe.

klingerne afdækkes med klingebeskyttelsen.

4. Gødningsmidler og andre havekemikalier indeholder

stoffer, der kan få metaldelene til at korrodere stærkt. Opbevar ikke produktet i nærheden af disse midler. Opbevar produktet og dets tilbehør mørkt, tørt og frostfrit og utilgængeligt for børn. Den optimale opbevaringstemperatur er mellem 5°C og 30°C. Opbevar produktet i den originale emballage. Tildæk produktet for at beskytte det mod støv eller fugt. Opbevar brugsanvisningen sammen med produktet. 12 Reparation og reservedelsbestilling Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer. PAS PÅ Iht. produktansvarsloven fraskriver vi os ansvaret for skader, der skyldes forkert reparation eller brug af ikke- originale reservedele. Kontakt en kundeservice eller en autoriseret fagmand. Det samme gælder også for tilbehørsdele. Reservedele og tilbehør fås hos vores service-center. Dette gøres ved at scanne QR-koden på forsiden.

• Data på mærkepladen Reservedele/tilbehør Batteri SBP2.0 artikel-nr.: 7909201708 Batteri SBP4.0 artikel-nr.: 7909201709 Oplader SBC2.4A artikel-nr.: 7909201710 Oplader SBC4.5A artikel-nr.: 7909201711 Oplader SDBC2.4A artikel-nr.: 7909201712 Oplader SDBC4.5A artikel-nr.: 7909201713 StarterSætSBSK2.0 artikel-nr.: 7909201720 StarterSætSBSK4.0 artikel-nr.: 7909201721 Klingebeskyttelse – artikel-nr.: 5911606006 Klinge (mobil) – artikel-nr.: 5911606009 Klinge (fast) – artikel-nr.: 5911606010 DK | 199www.scheppach.com13 Afhjælpning af fejl Fejl Mulig årsag Afhjælpning Produktet starter ikke. Batterieffekten er for lav. Oplad batteriet. Batteriet er ikke isat korrekt. Skub batteriet ind i batteriholderen. Batteriet går hørbart i indgreb. Tænd/Sluk-kontakt defekt. Kontakt vores kundeservice. Motor defekt. Produktet arbejder med afbrydelser. Intern løs forbindelse. Kontakt vores kundeservice. Tænd/Sluk-kontakt defekt. Klinge bliver meget varm. Klinge er uskarp. Udskift klingen. Der er hakker i klingen. Kontrollér eller udskift klingen. Klinge er tilsmudset. Klinge tilsmudset. For stor friktion. Kontrollér monteringen af tandhjulsmøtrikken og -skruen. Manglende smøring af klingerne. Smør klingerne. 14 Bortskaffelse og genanvendelse Oplysninger om emballage Emballeringsmaterialerne er gen- anvendelige. Emballage skal bort- skaffes jf. gældende miljøregler. Oplysninger om loven om brugt elektrisk og elektronisk udstyr (ElektroG) Brugt elektrisk og elektronisk udstyr (elskrot) hører ikke til husholdningsaffaldet, men skal indsamles og/eller bortskaffes separat!

• Brugte (genopladelige) batterier, der ikke er perma- nent installeret i en brugt maskine, skal udtages i in- takt tilstand inden aflevering! Sådanne batterier skal bortskaffes i henhold til batteriloven.

• Ejere og/eller brugere af elektriske og elektroniske maskiner er juridisk forpligtet til at returnere sådanne efter brug.

• Slutbrugeren er eneansvarlig for at slette sine person- lige oplysninger på den brugte maskine, der skal bort- skaffes!

• Symbolet med den overstregede skraldespand bety- der, at brugte elektriske og elektroniske apparater (el- skrot) ikke må bortskaffes sammen med hushold- ningsaffald.

• Brugte elektriske og elektroniske apparater (elskrot) kan afleveres gratis på følgende steder: – Offentlige bortskaffelses- og/eller indsamlingsste- der (f.eks. kommunale genbrugsstationer) – Salgssteder for elektroniske apparater (fysiske bu- tikker og online), forudsat at forhandleren er for- pligtet til at tage sådanne apparater retur - eller til- byder dette frivilligt. – Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kant- længde på 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme, el- ler du kan aflevere sådanne apparater på et andet autoriseret indsamlingssted i dit nærområde. – Du kan indhente yderligere tilbagetagningsbetin- gelser hos producenter og distributører hos disses respektive kundeservice.

• Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter an- modning fra slutbrugeren. For at gøre dette skal du kontakte producentens kundeservice.

• Disse erklæringer gælder kun for apparater, der instal- leres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (el- skrot). Oplysninger om (genopladelige) lithium-ion-batterier Batteriet skal fjernes inden bortskaffelse af ap- paratet!

• Smid ikke batteriet i husholdningsaffaldet, på et bål (eksplosionsfare) eller i vandet. Beskadigede batterier kan skade miljøet og dit helbred, hvis giftige dampe eller væsker slipper ud.

• Batterierne skal bortskaffes i afladet tilstand. Vi anbe- faler, at man tildækker polerne med tape for at beskyt- te mod kortslutning. Forsøg ikke at åbne batteriet.

• Bortskaf batterierne i henhold til de lokale bestemmel- ser. Batterierne skal afleveres på en genbrugsstation med henblik på miljøvenligt genbrug. Forhør dig hos kommunen. 200 | DK www.scheppach.com15 Garantivilkår – Scheppach 20V IXES-serie Revisionsdato 25-04-2024 Kære kunde, vores produkter er underlagt streng kvalitetskontrol. Skul- le et produkt alligevel ikke fungere korrekt, beklager vi dette meget og beder dig kontakte vores kundeservice, der er angivet på garantikortet. Vi hjælper dig også gerne telefonisk via servicenummeret. Formålet med følgende oplysninger er at hjælpe dig med at behandle og løse pro- blemer problemfrit i tilfælde af skader. For at kunne fremsætte garantikrav gælder følgende:

1. Disse garantivilkår regulerer vores yderligere produ-

centgaranti for købere (private slutbrugere) af nye pro- dukter. De lovpligtige garantikrav påvirkes ikke af den- ne garanti. Den forhandler, som du har købt produktet af, er ansvarlig for disse.

2. Producentens garanti omfatter kun fejl og mangler

ved et nyt produkt købt af dig, som skyldes materiale- eller fabrikationsfejl. Hvis der opstår materiale- eller fabrikationsfejl i løbet af garantiperioden, yder produ- centen som garant en af følgende ydelser efter eget skøn inden for rammerne af denne garanti: – Gratis reparation af varen – Fri ombytning af varerne til en tilsvarende artikel (evt. også ombytning til en nyere model, hvis den oprindelige vare ikke længere er tilgængelig). Erstattede produkter eller dele overgår til vores ejen- dom. Vær opmærksom på, at vores produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig el- ler professionel brug. En garantisag kan derfor ikke komme på tale, hvis produktet har været brugt i er- hvervs-, håndværks- eller industrivirksomheder inden for garantiperioden eller har været udsat for tilsvaren- de belastninger.

3. Følgende er ikke omfattet af vores garanti:

– Skader på produktet forårsaget af tilsidesættelse af monteringsvejledningen, ukorrekt installation, til- sidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding eller strømtype) eller vedli- geholdelses- og sikkerhedsbestemmelserne eller ved brug af produktet under uegnede miljøforhold samt mangel på pleje og vedligeholdelse. – Skader på produktet forårsaget af misbrug eller forkert brug (som f.eks. overbelastning af pro- duktet eller brug af uautoriseret værktøj eller tilbe- hør), indtrængning af fremmedlegemer i produktet (som f.eks. sand, sten eller støv), transportskader, brug af vold eller eksterne påvirkninger (som f.eks. skader forårsaget af fald). – Skader på produktet eller dele af produktet, der skyldes tilsigtet, normal (driftsbetingede) eller an- den naturlig slitage samt skader og/eller slitage på sliddele. – Fejl og mangler ved produktet forårsaget af brug af tilbehør, supplerende eller reservedele, der ikke er originale dele eller ikke anvendes som tilsigtet. – Produkter, hvorpå der er foretaget ændringer eller modifikationer. – Mindre afvigelser fra den ønskede beskaffenhed, som er irrelevante for produktets værdi og anven- delighed. – Produkter, på hvilke der er udført uautoriserede reparationer eller indgreb, især af uautoriseret tredjepart. – Hvis mærkningen på produktet eller produktets identifikationsoplysninger (maskinmærkat) mang- ler eller er ulæselig. – Produkter, der er stærkt forurenede og derfor afvi- ses af servicepersonalet. – Erstatningskrav og følgeskader er generelt udeluk- ket fra denne garanti.

4. Garantiperioden er normalt 5 år (12 måneder for

(genopladelige) batterier) og begynder fra og med produktets købsdato. Datoen på den originale købskvittering er afgørende. Garantikrav skal frem- sættes, så snart fejlen/manglen konstateres. Frem- sættelse af garantikrav efter garantiperiodens udløb er udelukket. Reparation eller ombytning af produktet medfører ikke en forlængelse af garantiperioden, lige- som denne service heller ikke indleder en ny garanti- periode for produktet eller for installerede reservedele. Dette gælder også ved brug af lokale tjenester. Forud- sætning for at kunne fremsætte garantikrav er, at pro- ducenten som garant får mulighed for på anmodning at undersøge garantisagen via indsendelse af varen. Det er vigtigt at sikre, at skader under transport und- gås via brug af passende emballage. Det pågældende produkt skal forelægges for eller fremsendes til kun- deservice i rengjort stand sammen med en kopi af købskvitteringen - som skal indeholde oplysninger om købsdato og produktbetegnelse. Hvis et produkt frem- sendes i ufuldstændig stand uden det komplette leve- ringsomfang, vil det manglende tilbehør blive kredite- ret/fratrukket, hvis produktet ombyttes eller refunde- res. Delvist eller helt adskilte produkter kan ikke ac- cepteres som garantikrav. Er reklamationen uberetti- get og/eller uden for garantiperioden, afholder køber som udgangspunkt transportomkostningerne og -risi- koen. Garantikrav bedes anmeldt på forhånd til servicecenteret (se nedenfor). Som udgangspunkt aftales det, at det defekte produkt med en kort beskri- velse af fejlen fremsendes til nedenstående ser- viceadresse via organiseret returnering eller - i tilfælde af reparation uden for garantiperioden - med tilstræk- kelig porto under hensyntagen til relevante retningslin- jer for emballage og forsendelse. Sørg venligst for, at produktet af sikkerhedsmæssige årsager (af- hængigt af model) er fri for alle driftsstoffer, når det returneres. Produktet, der sendes til vores ser- vicecenter, skal emballeres på en sådan måde, at skader på det reklamerede produkt undgås under transporten. Så snart reparationen/ombytningen er udført, returnerer vi varen gratis til dig. Hvis produkter ikke kan repareres eller ombyttes, kan vi efter eget skøn refundere et beløb op til købsprisen for det de- fekte produkt med fradrag for slitage. Disse garantier gælder kun for den oprindelige private køber og kan ikke tildeles eller overdrages.

5. Forlængelse af garantiperioden til 10 år: Schep-

pach tilbyder en yderligere garantiforlængelse på 5 år på produkter i Scheppach 20V-serien. Garantiperio- den for disse produkter er således i alt 10 år. Undta- get herfra er (genopladelige) batterier, opladere og til- DK | 201www.scheppach.combehør. Du kan benytte dig af denne garantiudvidelse ved at registrere dit Scheppach-produkt herfra online på https://Garantie.scheppach.com senest 30 dage fra købsdatoen. Efter udført online-registrering modtager du en bekræftelse på den varerelaterede garantifor- længelse.

6. Til fremsættelse af garantikrav bedes du kontakte

vores service-center. Du bedes venligst benytte formularen på vores websted: https://www.scheppach.com/de/service Undlad venligst at tilsende os produkter uden først at kontakte os og registrere dig hos vores servicecenter. For at kunne fremsætte garantikrav er det en ufra- vigelig forudsætning, at du først kontakter vores servicecenter. Garantikrav skal fremsættes senest 14 dage efter, at fejlen eller manglen er konstateret, og inden garantiperioden udløber. Dette kræver det originale købsbevis og, hvis relevant, bekræftelse af den varerelaterede garantiforlængelse.

7. Behandlingstid - Vi behandler som udgangspunkt re-

klamationer inden for 14 dage efter modtagelsen i vo- res servicecenter. Hvis den oplyste behandlingstid i særlige tilfælde skulle blive overskredet, informerer vi dig i god tid.

8. Sliddele er generelt ikke omfattet af garantien! -

Sliddele er: a) medfølgende, påmonterede og/eller in- stallerede (genopladelige) batterier og b) alle modelaf- hængige sliddele (bl.a. remme, savklinger, ind- satsværktøjer, slibeskiver, filtre, kulbørster osv.; se brugsanvisningen). Undtaget fra garantien er batterier, der er dybafladet eller har beskadigede huse og/eller batteripoler.

9. Prisoverslag - Vi kan reparere produkter, der ikke

(længere) er dækket af garantien, mod beregning. På forespørgsel hos vores servicecenter kan du fremsen- de de defekte produkter for at få et prisoverslag og evt. skriftligt anmode servicecentret om at foretage re- paration (pr. post, e-mail). Der vil ikke blive foretaget yderligere behandling uden din anmodning om repara- tion. Garantivilkårene gælder kun i den version, der er gæl- dende på tidspunktet for reklamationen og kan findes på vores websted (www.scheppach.com) . Ved oversættel- ser er den tyske version altid gældende. Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Tyskland) Telefon: [phone] · E-Mail: [e-mail] · Internet: https://www.scheppach.com Vi forbeholder os retten til at foretage ændringer i disse garantivilkår til enhver tid uden forudgående varsel. 16 EU-overensstemmelseserklæring Oversættelse af den originale overensstemmelseserklæring Producent: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen, Tyskland Vi erklærer under eget ansvar, at det her beskrevne pro- dukt overholder de gældende direktiver og standarder. Mærke: SCHEPPACH Varebetegnelse: BATTERIDREVET BESKÆRINGSSAKS BC-PRS28-X Varenr. 5911606900 EU-direktiver: 2014/35/EU, 2006/42/EF, 2011/65/EU*

• Genstanden, der beskrives ovenfor i erklæringen, opfyl- der forskrifterne i Europa-Parlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 om begrænsning af anvendel- sen af visse farlige stoffer i elektrisk og elektronisk udstyr. Anvendte standarder: EN 62841-1:2015/A11:2022;EN ISO 12100:2010;

en stige eller på et utrygt sted.

re produktet. Den blåe LED-en slukker.

• Hold produktet sikkert fast på håndtaket.
