Typ výrobku	Akumulátorové nůžky na živý plot
Značka	Scheppach
Model	BCPRS28X
Jmenovité napětí	20 V (lithium-iontová baterie série IXES)
Řezná kapacita měkké dřevo	max. 28 mm
Řezná kapacita tvrdé dřevo	max. 15 mm
Max. otáčky motoru	21000 min⁻¹
Hmotnost	0,75 kg
Hladina akustického tlaku (LpA)	69,4 dB(A)
Garantovaná hladina akustického výkonu (LwA)	81 dB(A)
Vibrace ruka-paže (ah)	0,75 m/s²
Napájení	Lithium-iontová baterie 20 V (série IXES, není součástí)
Typ motoru	Bezkartáčový elektrický
Hlavní funkce	Pohyblivý řezný nůž, vypínač Zap/Vyp, startovací páčka, LED indikátor, automatický pohotovostní režim
Bezpečnost	Ochrana nože, automatické zastavení, izolované úchopové plochy
Údržba a čištění	Mazání nožů po 40 sezeních, čištění vlhkým hadříkem, bez vody
Hlavní náhradní díly	Pohyblivý nůž (ref. 5911606009), pevný nůž (ref. 5911606010), ochrana nože (ref. 5911606006)
Záruka výrobce	5 let (prodloužitelná na 10 let při online registraci)
Opravitelnost	Výměna nožů možná uživatelem, opravy svěřte odborníkovi
Použití v souladu s určením	Řezání větví měkkého dřeva do 28 mm a tvrdého dřeva do 15 mm

Často kladené otázky - BCPRS28X SCHEPPACH

Jak uvést do provozu nůžky na živý plot Scheppach BCPRS28X?

Sejměte ochranu nože, stiskněte vypínač Zap/Vyp (LED se rozsvítí modře), poté dvakrát během jedné sekundy stiskněte startovací páčku pro aktivaci řezání. Držte páčku stisknutou pro zavření nože.

Jaká je maximální řezná kapacita BCPRS28X?

Umí řezat měkké dřevo do tloušťky 28 mm a tvrdé dřevo do 15 mm.

Jak udržovat řezné nože?

Promažte nože po 40 sezeních pomocí mazničky nebo oleje nanášeného štětcem. Pravidelně čistěte vlhkým hadříkem a černým mýdlem. Nikdy neponořujte do vody.

Jak vyměnit řezné nože?

Povolte imbusový šroub a ozubenou matici, sejměte kryt a poté vyměňte nože. Postupujte podle podrobných kroků v návodu (kapitola 9.2.1). Použijte přiložené nářadí (imbusový klíč 4 mm, nástrčný klíč SW13).

Jakou baterii použít s těmito nůžkami na živý plot?

BCPRS28X pracuje s lithium-iontovými bateriemi 20 V série IXES od Scheppach (modely SBP2.0 nebo SBP4.0). Používejte pouze nabíječky z této série.

Zastaví se nůžky na živý plot automaticky po nečinnosti?

Ano, produkt přejde po 1 minutě nečinnosti do pohotovostního režimu (zvukový signál) a po 3 minutách se zcela vypne.

Jak bezpečně přepravovat a skladovat zařízení?

Vyjměte baterii, očistěte zařízení, nasaďte ochranu nože. Skladujte na tmavém, suchém, chráněném před mrazem místě, mimo dosah dětí. Ideální skladovací teplota: 5 až 30 °C.

Jaké ochranné pomůcky jsou doporučeny?

Vždy noste ochranné brýle, ochranné rukavice pro manipulaci s noži, pevnou obuv a dlouhé kalhoty. Vyhněte se volnému oblečení.

Co dělat, pokud se nůž abnormálně zahřívá?

Zkontrolujte, zda je nůž tupý nebo poškozený (vyměňte jej), zda je znečištěný (očistěte jej) nebo zda je mazání nedostatečné (namažte). Ujistěte se, že ozubená matice a šroub nejsou příliš utaženy.

Kde najít náhradní díly a záruku?

Náhradní díly jsou k dispozici u zákaznického servisu Scheppach. Záruka výrobce je 5 let (prodloužitelná na 10 let online registrací na garantie.scheppach.com). Před jakýmkoli vrácením kontaktujte zákaznický servis.

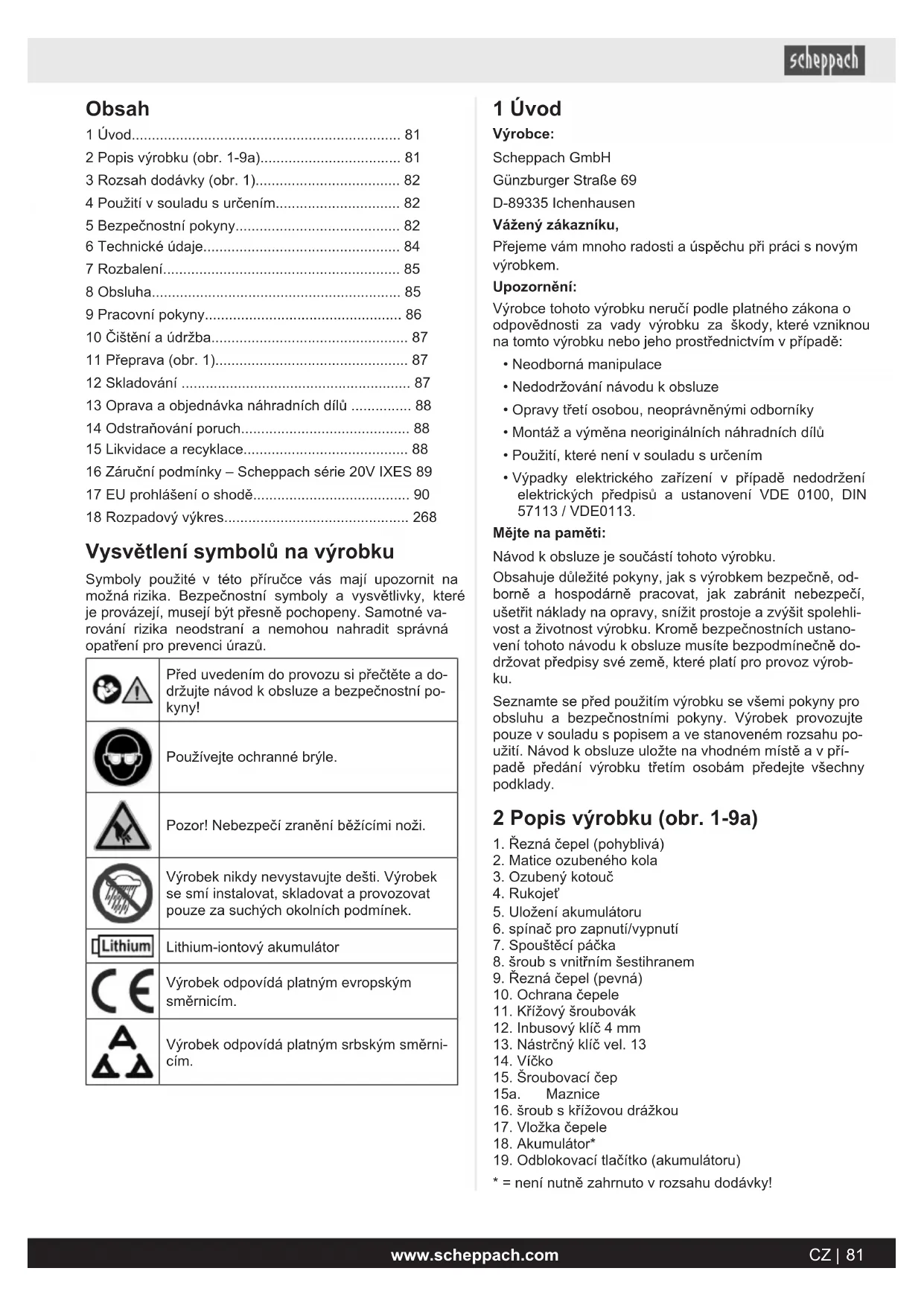

NÁVOD K OBSLUZE BCPRS28X SCHEPPACH

CZ Akumulátorové nůžky na větve | Překlad originálního provozního návodu 81

1 Úvod....81
2 Popis výrobku (obr. 1-9a)....81
3 Rozsah dodávky (obr. 1)....82
4 Použití v souladu s určením.... 82
5 Bezpečnostní pokyny.... 82
6 Technické údaje....84
7 Rozbalení....85
8 Obsluha.... 85
9 Pracovní pokyny.... 86
10 Čištění a údržba.... 87
11 Přeprava (obr. 1)....87
12 Skladování 87
13 Oprava a objednávka náhradních dílů ..... 88
14 Odstraňování poruch.... 88
15 Likvidace a recyklace.... 88
16 Záruční podmínky – Scheppach série 20V IXES 89
17 EU prohlášení o shodě.... 90
18 Rozpadový výkres.... 268

Vysvětlení symbolů na výrobku

Symboly použité v této příručce vás mají upozornit na možná rizika. Bezpečnostní symboly a vysvětlivky, které je provázejí, musejí být přesně pochopeny. Samotné varování rizika neodstraní a nemohou nahradit správná opatření pro prevenci úrazů.

	Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní pokyny!
	Používejte ochranné brýle.
	Pozor! Nebezpečí zranění běžícími noži.
	Výrobek nikdy nevystavujte dešti. Výrobek se smí instalovat, skladovat a provozovat pouze za suchých okolních podmínek.
	Lithium-iontový akumulátor
	Výrobek odpovídá platným evropským směrnicím.
	Výrobek odpovídá platným srbským směrnicím.

1 Úvod

Výrobce:

Scheppach GmbH

Přejeme vám mnoho radosti a úspěchu při práci s novým výrobkem.

Upozornění:

Výrobce tohoto výrobku neručí podle platného zákona o odpovědnosti za vady výrobku za škody, které vzniknou na tomto výrobku nebo jeho prostřednictvím v případě:

• Neodborná manipulace
  • Nedodržování návodu k obsluze
• Opravy třetí osobou, neoprávněnými odborníky
• Montáž a výměna neoriginálních náhradních dílů
• Použití, které není v souladu s určením
• Výpadky elektrického zařízení v případě nedodržení elektrických předpisů a ustanovení VDE 0100, DIN 57113 / VDE0113.

Mějte na paměti:

Návod k obsluze je součástí tohoto výrobku.

Obsahuje důležité pokyny, jak s výrobkem bezpečně, odborně a hospodárně pracovat, jak zabránit nebezpečí, ušetřit náklady na opravy, snížit prostoje a zvýšit spolehlivost a životnost výrobku. Kromě bezpečnostních ustanovení tohoto návodu k obsluze musíte bezpodmínečně dodržovat předpisy své země, které platí pro provoz výrobku.

Seznamte se před použitím výrobku se všemi pokyny pro obsluhu a bezpečnostními pokyny. Výrobek provozujte pouze v souladu s popisem a ve stanoveném rozsahu použití. Návod k obsluze uložte na vhodném místě a v případě předání výrobku třetím osobám předejte všechny podklady.

1. Řezná čepel (pohyblivá)
2. Matice ozubeného kola
3. Ozubený kotouč
4. Rukojet'
5. Uložení akumulátoru
6. spínač pro zapnutí/vypnutí
7. Spouštěcí páčka
8. šroub s vnitřním šestihranem
9. Řezná čepel (pevná)
10. Ochrana čepele
11. Křížový šroubovák
12. Inbusový klíč 4 mm
13. Nástrčný klíč vel. 13
14. Víčko
15. Šroubovací čep
    15a. Maznice
16. šroub s křížovou drážkou
17. Vložka čepele
18. Akumulátor*
19. Odblokovací tlačítko (akumulátoru)
    * = není nutně zahrnuto v rozsahu dodávky!

3 Použití v souladu s určením

Výrobek je určený k řezání větví do tloušťky 28 mm u měkkého dřeva a 15 mm u tvrdého dřeva.

Výrobek se smí používat pouze v souladu s určením. Jakékoliv další použití kromě tohoto je v rozporu s určením. Za z toho vzniklé škody nebo zranění všeho druhu odpovídá uživatel a ne výrobce.

Součástí použití k určenému účelu je dodržování bezpečnostních pokynů a také montážní návod a provozní pokyny v návodu k obsluze.

Osoby, které výrobek používají a udržují, s ním musí být seznámeny a informovány o potenciálních nebezpečích.

Změny na výrobku zcela vylučují ručení výrobce za škody, které takto vzniknou.

Výrobek se smí provozovat jen s originálními dily a originálním příslušenstvím výrobce.

Je nutné dodržovat veškeré předpisy výrobce týkající se bezpečnosti, práce a údržby stroje, a také rozměry uvedené v technických datech.

Mějte na paměti, že naše výrobky nebyly v souladu s určením konstruovány pro komerční, řemeslné a průmyslové použití. Nepřebíráme odpovědnost v případě, kdy se výrobek použije v komerčních, řemeslných nebo průmyslových provozech, a při srovnatelných činnostech.

Vysvětlení signálních slov v návodu k obsluze

NEBEZPEČÍ

Signální slovo označující bezprostředně na- stávající nebezpečnou situaci, která může mít za následek smrt nebo vážné zranění, pokud se jí nezabrání.

VAROVÁNÍ

Signální slovo označující potenciálně nebezpečnou situaci, která by mohla mít za následek smrt nebo vážné zranění, pokud se jí nezabráni.

OPATRNĚ

Signální slovo označující potenciálně nebezpečnou situaci, která by mohla mít za následek lehké nebo středně těžké zranění, pokud se jí nezabrání.

POZOR

Signální slovo označující potenciálně nebezpečnou situaci, která by mohla mít za následek poškození výrobku nebo vlastnictví/majetku.

4 Bezpečnostní pokyny

Obecné bezpečnostní pokyny pro elektrické nástroje

VAROVÁNÍ

Přečtěte si všechny bezpečnostní pokyny, instrukce, ilustrace a technické údaje, kterými je tento elektrický nástroj opatřen.

Pokud zanedbáte dodržování následujících instrukcí, může to způsobit zásah elektrickým proudem, požár a/nebo těžká zranění.

Uschovejte si do budoucna veškeré bezpečnostní pokyny a instrukce.

Pojem „elektrický nástroj”, který je uveden v bezpečnostních pokynech, se vztahuje na elektrický nástroj (se síťovým kabelem), poháněný proudem ze sítě nebo na elektrický nástroj poháněný akumulátorem (bez síťového kabelu).

1) Bezpečnost na pracovišti

a) Udržujte svou pracovní oblast čistou a dobře osvětlenou. Pracovní oblasti, ve kterých je nepořádek nebo nejsou osvětlené, mohou vést k nehodám.
b) Nepracujte s tímto elektrickým nástrojem v prostředí ohroženém výbuchem, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nástroje vytvářejí jiskry, které by mohly zapálit prach nebo výpary.
c) Udržujte děti nebo jiné osoby během používání elektrického nástroje v patřičné vzdálenosti. Při nesoustředěnosti můžete ztratit kontrolu nad elektrickým nástrojem.

2) Elektrická bezpečnost

a) Přípojná zástrčka elektrického nástroje musí být vhodná pro danou zásuvku. Zástrčka se nesmí žádným způsobem měnit. V kombinaci s uzemněnými elektrickými nástroji nepoužívejte žádné zásuvkové adaptéry. Nezměněné zástrčky a vhodné zásuvky zmenšují riziko zasažení elektrickým proudem.
b) Zabraňte kontaktu těla s uzemněnými povrchy jako trubkami, topeními, sporáky a chladničkami. Je-li vaše tělo uzemněné, hrozí zvýšené riziko zasažení elektrickým proudem.
c) Elektrické nástroje chraňte před deštěm a vlhkem. Vniknutí vody do elektrického nástroje zvyšuje riziko zásahu elektrickým proudem.
d) Připojovací vedení nepoužívejte k prénášení a zavěšení elektrického nástroje, nebo k vytažení zástrčky ze zásuvky. Připojovací vedení chraňte před horkem, olejem, ostrými hranami nebo pohyblivými díly. Poškozené nebo zamotané prípojné vedení zvyšuje riziko zasažení elektrickým proudem.
e) Používáte-li elektrický nástroj venku, používejte prodlužovací kabely vhodné i pro venkovní použití. Používání vhodného prodlužovacího vedení vhodného pro venkovní použití snižuje riziko zasažení elektrickým proudem.
f) Pokud není možno zabránit provozu elektrického nástroje ve vlhkém prostředí, používejte proudový chránič. Použití vložky pro proudový chránič zmírňuje riziko zasažení elektrickým proudem.

3) Bezpečnost osob

a) Při práci s elektrickým nástrojem bud'te pozorní a neustále dávejte pozor na to, co děláte a postupujte vždy s rozumem. Nepoužívejte elektrický nástroj, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při používání elektrického nástroje může vést k vážným zraněním.
b) Používejte osobní ochranné pracovní prostředky a vždy ochranné brýle. Použití osobních ochranných pracovních prostředků jako je protiprachová maska, protiskluzová bezpečnostní obuv, ochranná helma nebo ochrana sluchu podle druhu a způsobu použití elektrických nástrojů zmenšuje riziko zranění.
c) Zabraňte neúmyslnému uvedení do provozu. Než elektrický nástroj připojíte k napájení proudem a/nebo akumulátoru a než jej budete zvedat nebo nosit, ujistěte se, že je vypnutý. Máte-li při přenášení elektrického nástroje prst na spínači nebo zapojíteli elektrický nástroj do zásuvky zapnutý, může to vést nehodám.
d) Pred zapnutím elektrického nástroje odstraňte veškeré seřizovací nástroje nebo klíče na šrouby. Nástroj nebo klíč, který se nachází v otáčejícím se dílu elektrického nástroje, může vést ke zraněním.
e) Zabraňte nestabilnímu držení těla. Zajistěte si stabilní postoj a vždy udržujte rovnováhu. Tak můžete elektrický nástroj v nečekaných situacích lépe udržet pod kontrolou.
f) Noste vhodný oděv. Nenoste volný oděv nebo šperky. Udržujte vlasy a oděv v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny rotujícími díly.
g) Je-li možné namontovat zařízení pro odsávání a zachycování prachu, je třeba je namontovat a správně používat. Používání odsávání prachu může snížit ohrožení prachem.
h) Nenechte se ukolébat falešným pocitem bezpečí a nepřeskočte bezpečnostní pravidla pro elektrické nástroje, i když je po častém používání elektrického nástroje znáte. Nedbalé chování může vést ve zlomku sekundy k těžkým zraněním.

4) Používání a manipulace s elektrickým nástrojem

a) Nepřetěžujte elektrický nástroj. Pro svou práci používejte vhodný elektrický nástroj. S vhodným elektrickým nástrojem budete pracovat lépe a bezpečněji v udávaném rozsahu výkonu.
b) Nepoužívejte elektrický nástroj, jehož vypínač je vadný. Elektrický nástroj, který již nelze zapnout nebo vypnout, je nebezpečný a musí být opraven.
c) Než budete provádět nastavení nástroje, měnit díly vložného nástroje nebo elektrický nástroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo vyjměte vyjímatelný akumulátor. Toto preventivní bezpečnostní opatření brání neúmyslnému spuštění elektrického nástroje.
d) Nepoužívané elektrické nástroje uchovávejte mimo dosah dětí. Nenechte elektrický nástroj používat osoby, které s ním nejsou seznámeny nebo si nepřečetly tento návod. Elektrické nástroje představují nebezpečí, jsou-li používány nezkušenými osobami.

e) O elektrické nástroje a nástavec pečlivě pečujte. Kontrolujte, zda pohyblivé díly fungují bezvadně a nejdou vzpríčené, zda nejsou prasklé nebo tak poškozené, že je omezena funkčnost elektrického nástroje. Poškozené díly nechte před používáním elektrického nástroje opravit. Příčinou mnoha nehod je špatně udržovaný elektrický nástroj.
f) Udržujte řezné nástroje ostré a čisté. Pečlivě udržované řezné nástroje s ostrými brity se méně příčí a lze je snadněji vést.
g) Používejte elektrický nástroj, nástavce atd. v souladu s těmito instrukcemi. Zohledněte přitom pracovní podmínky a prováděnou činnost. Používání elektrických nástrojů pro jiné než určené aplikace může vést k nebezpečným situacím.
h) Rukojeti a úchopné plochy udržujte suché, čisté a bez oleje a tuku. Kluzké rukojeti a úchopné plochy neumožňují bezpečnou obsluhu a kontrolu elektrického nástroje v nepředvídatelných situacích.

5) Používání akumulátorového nástroje a zacházení s ním

a) Akumulátory nabíjejte pouze nabíječkami doporučenými výrobcem. U nabíječky, která je vhodná pro určitý typ akumulátoru, hrozí při použití s jiným akumulátorem nebezpečí požáru.
b) Používejte v elektrických nástrojích pouze k tomu určené akumulátory. Použití jiných akumulátorů může vést ke zraněním a nebezpečí požáru.
c) Nepoužívaný akumulátor uchovávejte mimo dosah kancelářských svorek, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které by mohly vytvořit spojení mezi jednotlivými póly. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny neb požár.
d) V nevhodných podmínkách může z akumulátoru uniknout kapalina. Vyhněte se kontaktu s ní. Při náhodném kontaktu opláchněte vodou. Pokud kapalina pronikne do očí, vyhledejte lékařskou pomoc. Unikající kapalina z akumulátoru může způsobit podráždění pokožky nebo popáleniny.
e) Nepoužívejte poškozené nebo změněné akumulátory. Poškozené nebo změněné akumulátory se mohou chovat nepředvídatelně a vést k požáru, výbuchu nebo nebezpečí zranění.
f) Nevystavujte akumulátor ohni ani vysokým teplotám. Oheň nebo teploty nad 130 °C mohou vést k výbuchu.
g) Dodržujte všechny instrukce k nabíjení a akumulátor nebo akumulátorový nástroj nikdy nenabíjejte mimo teplotní rozsah uvedený v návodu k obsluze. Nesprávné nabíjení nebo nabíjení mimo přípustný teplotní rozsah může akumulátor zničit a zvýšit nebezpečí požáru.

6) Servis

a) Nechte svůj elektrický nástroj opravovat pouze kvalifikovaný odborný personál a pouze za použití originálních náhradních dílů. Tím se zajistí, aby zůstala zachována bezpečnost elektrického nástroje.
b) Nikdy neprovádějte údržbu poškozených akumulátorů. Veškerou údržbu akumulátorů by měl provádět pouze výrobce nebo pověřený zákaznický servis.

Doplňující bezpečnostní pokyny

1. Nepřibližujte žádnou část těla k čepelím. Nepokoušejte se při běžících čepelích odstraňovat řezaný materiál nebo jej držet. Okamžik nepozornosti při používání může vést k vážným zraněním.

2. Výrobek prénášejte za rukojeť se zastavenou čepelí a dávejte pozor, abyste neaktivovali žádné spínače.

3. Při přepravě nebo skladování výrobku vždy namontujte ochranné pouzdro nožů.

4. Při odstraňování zaseknutého materiálu nebo při údrž-bě výrobku se ujistěte, že jsou vypnuty všechny síťové vypínače a že je vyjmutý nebo odpojený akumulátor.

5. Výrobek držte pouze za izolované plochy úchopu, protože se čepel může dotknout skrytých vedení elektrického proudu.

6. Všechny síťové kabely a kabely udržujte mimo oblast řezání.

7. Je zakázáno používat výrobek za bouřky - Nebezpečí zásahu bleskem!

8. Pečlivě zkontrolujte živé ploty a keře a odstraňte případné drátěné ploty, skrytou kabeláž nebo jiné cizí předměty.

9. Výrobek držte jednou rukou za rukojeť. Nepřibližujte druhou ruku k čepeli.

10. Výrobek používejte v úrovni země, nikoliv na žebříku nebo na nezabezpečeném, nestabilním povrchu.

11. Osoby s omezenými fyzickými, smyslovými nebo men-tálními schopnostmi nebo s nedostatečnými zkušenost-mi a znalostmi mohou tento výrobek používat pouze jsou-li pod dozorem nebo byly poučeny o bezpečném použití výrobku a pochopily rizika z něj vyplývající.

12. Výrobek nikdy nepoužívejte, pokud se v blízkosti zdržují nějaké osoby, zejména děti nebo domácí zvířata.

13. Zaujměte bezpečný postoj a neustále udržuje rovnováhu.

14. Vždy mějte jistý postoj a během používání výrobku nechod'te ani neběhejte.

15. Při provozu výrobku vždy noste pevnou obuv a dlouhé kalhoty. Neprovozujte výrobek, pokud jste bosí nebo máte otevřené sandály. Zabraňte nošení volně padnoucího oblečení nebo oblečení s visícími šňůrkami nebo kravat.

16. Odpojte napájení (např. vytáhněte sít'ovou zástrčku ze zásuvky nebo vyjměte akumulátor):

– opouštíte výrobek.

– Když výrobek začne nezvykle vibrovat.

– Když výrobek nepoužíváte.

– výrobek přišel do kontaktu s cizími předměty.

Zbytková rizika

Výrobek je zkonstruován podle stavu techniky a uznávaných bezpečnostně technických předpisů. Přesto se mohou během práce vyskytnout jednotlivá zbytková rizika.

- Poškození sluchu, pokud není používána předepsaná ochrana sluchu.

- Zbytková rizika lze minimalizovat, pokud budete dodržovat „bezpečnostní pokyny“ a „použití v souladu s určeným účelem“ a kompletní návod k obsluze.

- Používejte výrobek tak, jak je doporučeno v tomto návodu k obsluze. Tím zajistíte, že výrobek bude pracovat s optimálním výkonem.

- Kromě toho mohou přes všechna přijatá preventivní opatření existovat zbytková rizika, která nejsou zjevná.

VAROVÁNÍ

Tento elektrický nástroj vytváří během druhu provozního režimu elektromagnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto elektrického nástroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu.

VAROVÁNÍ

V případě delší práce může v důsledku vibrací v rukou dojít k poruše prokrvení rukou (syndrom bílých prstů).

Syndrom bílých prstů je vaskulární onemocnění, při němž se křečovitě stahují malé krevní cévy v prstech rukou a nohou. Dotčené oblasti již nejsou dostatečně zásobovány krví, a proto vypadají velmi bledě. Časté používání vibrujících výrobků může u osob s narušením krevního oběhu (např. kuřáci, diabetici) způsobit poškození nervů.

Pokud zaznamenáte neobvyklé negativní účinky, okamžitě ukončete práci a porad'te se s lékařem.

POZOR

Výrobek je součástí série 20V IXES a smí být provozován pouze s akumulátory této série. Akumulátory smějí být nabíjeny pouze nabíječkami této série. Dodržujte přitom pokyny výrobce.

VAROVÁNÍ

Dodržujte bezpečnostní pokyny a pokyny pro nabíjení a správné použivání uvedené v návo- du k obsluze akumulátoru a nabíječky série 20V IXES. Podrobný popis procesu nabíjení a další informace naleznete v tomto samostat- ném návodu.

5 Technické údaje

Jmenovité napětí 20 V
Max. otáčky motoru n_max	21000 min ^-1
Řezný výkon
Měkké dřevo	max. 28 mm
Tvrdé dřevo	max. 15 mm
Hmotnost 0,75 kg

Technické změny vyhrazeny!

Charakteristiky hlučnosti

Hladina akustického tlaku L_pA	69,4 dB
Nepřesnost měření K_pA	3 dB
Hladina akustického výkonu L_wA	77,4 dB
Hladina akustického výkonu zaručená L_wA	81 dB
Nepřesnost měření K_wA	3 dB

Charakteristiky vibrací (vibrace rukou a paží)

Vibrace ah	0,75 m/s2
Nepřesnost měření K 1,5 m/s	2

Uvedená celková hodnota vibrací a uvedená hodnota hlu- kových emisí byly měřeny normovaným zkušebním postu- pem a mohou být použity ke srovnání elektrického nástro- je s jiným.

Indikovanou hodnotu emisí hluku a indikovanou hodnotu celkových vibrací lze rovněž použít k předběžnému odhadu zatížení.

VAROVÁNÍ

Hodnota emisí hluku a celková hodnota vibrací se může od indikovaných hodnot lišit při sku- tečném používání elektrického nářadí v závis- losti na způsobu používání elektrického nářadí, zejména na tom, jaký typ obrobku je obráběn.

Pokuste se udržet zatížení na co nejnižší úrovni. Příklad opatření: omezení pracovní doby. Přitom je třeba zohlednit všechny části provozního cyklu (například doby, kdy je elektrický nástroj vypnutý, a doby, kdy je sice zapnutý, běží však naprázdno).

6 Rozbalení

VAROVÁNÍ

Výrobek a balicí materiály nejsou dětská hračka! S plastovými sáčky, fóliemi a drobným díly si ne- smějí hrát děti! Hrozí nebezpečí spolknutí těchto vě- cí a udušení!

• Otevřete obal a výrobek opatrně vyjměte.
• Odstraňte balicí materiál a obalové a přepravní pojistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte výrobek a díly příslušenství, zda nevyka-zují škody způsobené přepravou. Případné škody ihned nahlaste přepravní společnosti, která vám výrobek dodala. Pozdější reklamace nebudou uznány.
• Uchovejte obal dle možností až do uplynutí záruční doby.
• Před použitím se s výrobkem seznamte podle návodu k obsluze.
• Používejte u příslušenství a opotřebitelných a náhradních dílů pouze originální díly. Náhradní díly obdržíte u specializovaného prodejce.
• Uved'te při objednávání naše čísla výrobku a rovněž typ a rok výroby.

7 Obsluha

Akumulátorové nůžky na větve jsou poháněné elektromotorem. Pohyblivá řezná čepel se během řezání pohybuje sem a tam.

Funkci ovládacích částí naleznete v následujících popi- sech.

OPATRNĚ

Nebezpečí zranění!

Akumulátor vkládejte až tehdy, když bude akumulátorový nástroj připraven k použití.

POZOR

Před uvedením do provozu výrobek bezpodmínečně kompletně smontujte!

VAROVÁNÍ

Nebezpečí zranění!

Před všemi pracemi na elektrickém přístroji (např. údržbě, výměně nástroje atd.) a také při jeho přepravě a uskladnění vyjměte akumulátor z elektrického přístroje. Při neúmyslné aktivaci spínače pro zapnutí/vypnutí hrozí nebezpečí zranění.

OPATRNĚ

Při zacházení s noži noste ochranné rukavice!

VAROVÁNÍ

Nepoužívejte výrobek bez ochranných brýlí.

Přesvědčte se před každým použitím, že je výrobek funkční.

Hrozí nebezpeči zranění osob a poškození majetku.

POZOR

Dbejte na to, aby teplota okolí během prací nepřekročila 50 °C a neklesla pod -20 °C.

POZOR

Výrobek je součástí série 20V IXES a smí být provozován pouze s akumulátory této série. Akumulátory smějí být nabíjeny pouze nabíječkami této série. Dodržujte přitom pokyny výrobce.

7.1 Mazání rezných čepelí (1/9) (obr. 1, 9)

Řezné čepele (1/9) můžete mazat přes maznici (15a) pomocí vhodné lahvičky s olejem* nebo nanést olej* přímo na řezné čepele (1/9) pomocí štětce*.

Ujistěte se, že je na řezných čepelích tenký film oleje (1/9).

Po 40 řezáních namažte řezné čepele (1/9).

* = není nutně zahrnuto v rozsahu dodávky!

7.2 Vložení akumulátoru (18) do uložení akumulátoru (5) a vyjmutí z něho (obr. 2)

Vsazení akumulátoru

1. Zasuňte akumulátor (18) do uložení akumulátoru (5). Akumulátor (18) slyšitelně zaklapne.

Vyjmutí akumulátoru

1. Stiskněte odblokovací tlačitko (19) akumulátoru (18) a vytáhněte ho z uložení akumulátoru (5).

Podrobné vysvětlení získáte naskenováním QR kódu na obr. 3.

Zapnutí

1. Sejměte ochranu čepele (10).
2. Stiskněte spínač pro zapnutí/vypnutí (6). Výrobek dvakrát pípne a spínač pro zapnutí/vypnutí (6) nepřetržitě svítí modře.

3. Před prvním řezem musíte během 1 sekundy dvakrát stisknout spouštěcí páku (7). Jakmile je výrobek aktivovaný, znovu pípne. Po uvolnění spouštěcí páky (7) se řezná čepel (1) rozevře, pokud byla předtím sevřená, nebo se rozevře na průměr řezu.

4. Řezná čepel (1) se sevře, pokud a dokud stisknete spouštěcí páku (7).

Změňte průměr řezu:

- Stiskněte a podržte spouštěcí páku (7) po dobu 3 sekund. Řezná čepel (1) se sevře. Při změně řezného průměru výrobek jednou pípne. Po uvolnění spouštěcí páky (7) se řezná čepel (1) opět rozevře.

Pohotovostní režim:

• Pokud po dobu 1 minuty neproběhne žádná obsluha, výrobek se přepne do pohotovostního režimu. Výrobek jednou pípne.
• Chcete-li pohotovostní režim aktivovat ručně, stiskněte a podržte spouštěcí páku (7) po dobu 5 sekund. Výrobek dvakrát pípne, řezná čepel (1) se po uvolnění spouštěcí páky (7) sevře a zůstane sevřená.
• Pohotovostní režim deaktivujete dvojím stisknutím spouštěcí páky (7) během 1 sekundy.

Vypnutí

Upozornění:

Doporučujeme odstavit výrobek z provozu, když je sevřený.

1. Stiskněte spouštěcí páku (7) a podržte ji stisknutou po dobu 5 sekund. Výrobek dvakrát pípne, řezná čepel (1) se po uvolnění spouštěcí páky (7) sevře a zůstane sevřená.
2. Stisknutím a podržením spínače pro zapnutí/vypnutí (6) výrobek deaktivujete. Modrá LED zhasne.
3. Nasadte ochranu čepele (10) na řeznou čepel (1).

Upozornění:

Pokud se výrobek nepoužívá, automaticky se po 3 minu-tách zcela vypne a LED zhasne.

8 Pracovní pokyny

• Dbejte před zapnutím na to, aby se výrobek nedotýkal žádných předmětů.
• Zkontrolujte výrobek před každým použitím z hlediska zjevných vad, jako např. volné, opotřebené nebo poškozené díly.
• Zkontrolujte před dalším použitím všechny šrouby a matice. Pevně utáhněte uvolněné šrouby.
• Řezné čepele je třeba pravidelně kontrolovat z hlediska opotřebení a nechat je dodatečně nabrousit. Tupé Řezné čepele výrobek přetěžují. Poškození z toho vyplývající nepodléhají záruce.
• Tupé řezné čepele snižují řezný výkon a ovlivňují průběh práce! Jistými známkami tupých řezných čepelí jsou oslabení posuvu, klesající výkon a špatný vzor sečení.
• Držte výrobek bezpečně za úchop.
• Zkontrolujte, zda na opracovávaném materiálu nejsou cizi tělesa, jako jsou hřebíky, šrouby apod., a odstraňte je.
• Nevyvíjejte na výrobek příliš silný tlak. Nechte výrobek provádět svou práci.

VAROVÁNÍ

Dbejte na to, aby vaše volná ruka byla v do-statečné vzdálenosti od oblasti řezu – hrozí nebezpečí pořezání!

VAROVÁNÍ

Přístroj nepoužívejte k řezání jiných materiálů, než je popsáno v návodu k obsluze.

• Nepoužívejte výrobek nikdy k jiným účelům.
• Přípravek nepoužívejte k řezání divokého porostu nebo podrostu.
• K řezání silnějších větví použijte ruční pilu.
• Výrobek lze používat jako běžné zahradnické nůžky. Uchopte výrobek jednou rukou za rukojeť.
• Mějte na paměti maximální řezný výkon pro měkké dřevo a tvrdé dřevo, který je uvedený pod 5.
• Pokud je řezaný materiál příliš silný nebo tvrdý, řezací nože se po sevření opět automaticky rozevřou.
• Povaha dřeva, jako je vlhkost, zakořenění nebo směr růstu, má vliv na výsledek řezu a maximální průměr, který lze uříznout.

9 Čištění a údržba

VAROVÁNÍ

Nechte opravářské práce a údržbové práce, které nejsou popsané v tomto návodu k obsluze, provést ve specializované dílně. Použí-vejte pouze originální náhradní díly.

Hrozí nebezpečí nehody! Údržbu a čištění zásadně provádějte vždy při vypnutém motoru a vytáhněte sit'ovou zástrčku. Hrozí nebezpečí zranění! Před veškerými pracemi údržby a čištění nechte výrobek vychladnout. Prvky motoru jsou horké. Hrozí nebezpečí poranění a popálení!

Výrobek se může neočekávaně nastartovat a způsobit zranění.

– Před všemi čisticími a údržbářskými pracemi vypněte výrobek.
– Nechte výrobek vychladnout.
– Vyjměte akumulátor!

9.1 Čištění

VAROVÁNÍ

Nestříkejte výrobek vodou ani jej nečistěte pod tekoucí vodou. Hrozí nebezpečí úrazu elektrickým proudem a výrobek by se mohl poškodit.

• Udržujte ochranná zařízení, větrací štěrbiny a plášť motoru pokud možno bez prachu a nečistot. Otřete výrobek čistou tkaninou* nebo jej vyfoukejte stlačeným vzduchem s nízkým tlakem*. Doporučujeme výrobek vyčistit ihned po každém použití.
• Neponořujte výrobek pro čištění nikdy do vody nebo jiných kapalin.
• Čistěte výrobek pravidelně vlhkým hadrem* a trochou mazacího mýdla. Nepoužívejte žádné čisticí prostředky ani rozpouštědla; mohly by poškodit plastové díly výrobku. Dbejte na to, aby se dovnitř výrobku nemohla dostat žádná voda.
• Udržujte výrobek stále čistý, suchý a bez oleje nebo mazacích tuků. Po každém použití a před uskladněním otřete prach.

9.2 Údržba

Uvnitř tohoto výrobku se nenachází díly, které by mohl opravovat uživatel. Obraťte se na kvalifikovaného odborníka, aby výrobek zkontroloval a opravil.

- Zkontrolujte výrobek před každým použitím z hlediska zjevných vad, jako např. volné, opotřebené nebo poškozené díly.

9.2.1 Výměna rezných čepelí (1/9) (obr. 4-8)

1. Povolte šroub s vnitřním šestihranem (8) a vyjměte jej spolu s ozubeným kotoučem (3). Použijte inbusový klíč 4 mm (12).

2. Povolte a sejměte matici ozubeného kola (2). Použijte nástrčný klíč vel. 13 (13).

3. Otočte výrobek a uvolněte šrouby s křížovou drážkou (16) na pouzdru výrobku. Použijte křížový šroubovák (11).

4. Sejměte víko (14) z pouzdra výrobku.
5. Odstraňte šroubovací čep (15) a vložku čepele (17).
6. Vyměňte řezné čepele (1/9).
7. V případě potřeby namažte řezné čepele (1/9) podle popisu v 7.1.
8. Znovu vložte šroubovací čep (15), vložku čepele (17) a nové řezné čepele (1/9) do výrobku. Ujistěte se, že vložka čepele (17) spočívá na převodovém ozubeném kole.
9. Nasad'te víko (14) na pouzdro výrobku a zajistěte jej šrouby s křížovou drážkou (16). Ujistěte se, že výstupek na víku (14) sedí ve vybrání na víku výrobku.
10. Zajistěte víko (14) šrouby s křížovou drážkou (16). Použijte křížový šroubovák (11).
11. Připevněte matici ozubeného kola (2). Použijte nástrčný klíč vel. 13 (13).
12. Upevněte ozubený kotouč (3) pomocí šroubu s vnitřním šestihranem (8). Použijte inbusový klíč 4 mm (12). Pozor: Utáhněte matici ozubeného kola (2) a šroub s vnitřním šestihranem (8) silou ruky.
13. Provedte zkušební chod. Pozor: Pokud se řezná čepel (1) nesvírá, mohou být matice ozubeného kola (2) a šroub s vnitřním šestihranem (8) přiliš utažené. Mírně povolte matici ozubeného kola (2) a šroub s vnitřním šestihranem (8) a zkuste to znovu.

9.2.2 Nastavení řezné čepele (obr. 1, 5, 6)

1. Povolte šroub s vnitřním šestihranem (8). Použijte inbusový klíč 4 mm (12).
2. Utahujte matici ozubeného kola (2) nástrčným klíčem vel. 13 (13), dokud se řezná čepel (1) nepřestane pohybovat do stran.
3. Znovu utáhněte šroub s vnitřním šestihranem (8). Použijte inbusový klíč 4 mm (12).

10 Přeprava (obr. 1)

1. Při přepravě nebo skladování výrobku zakryjte řezné čepele (1/9) ochranou čepele (10).
2. Zajistěte výrobek proti sklouznutí a převrácení.

11 Skladování

Příprava k uskladnění

1. Odstraňte akumulátor.
2. Vyčistěte výrobek a zkontrolujte, zda není poškozený.
3. Při přepravě nebo skladování výrobku zakryjte řezné čepele ochranou čepele.
4. Hnojiva a další zahradní chemikálie obsahují látky, které mohou působit silně korozivně na kovové díly. Výrobek neskladujte v blízkosti těchto látek.

Uložte výrobek a jeho příslušenství na tmavém, suchém místě chráněném před mrazem a nedostupném pro děti. Optimální skladovací teplota se pohybuje mezi 5 C a 30°C. Výrobek uchovávejte v originálním balení.

Výrobek zakryjte, aby byl chráněn před prachem nebo vlhkostí. Návod k obsluze uchovávejte v blízkosti výrobku.

12 Oprava a objednávka náhradních dílů

Je nutno dbát na to, že v případě tohoto výrobku následující díly podléhají opotrebení, které je dáno používáním nebo se tak děje přirozeně, příp. že na následující díly je pohlíženo jako na spotřební materiál.

POZOR

Podle zákona o záruce na výrobky neručíme za škody způsobené neodbornými opravami nebo nevyužitím originálních náhradních dílů.

Obratte se na oddělení služeb zákazníkům nebo autorizovaného odborníka. Totéž platí i pro součásti příslušenství.

Náhradní díly a příslušenství obdržíte v našem servisním středisku. Naskenujte k tomu QR kód na titulní straně.

12.1 Objednávání náhradních dílů

Při objednávání náhradních dílů je třeba vyplnit tyto údaje:

• Označení modelu
• Číslo výrobku
• Údaje na typovém štítku

Náhradní díly/příslušenství

Akumulátor SBP2.0 výr. č.: 7909201708
Akumulátor SBP4.0 výr. č.: 7909201709
Nabíječka SBC2.4A výr. č.: 7909201710
Nabíječka SBC4.5A výr. č.: 7909201711
Nabíječka SDBC2.4A výr. č.: 7909201712
Nabíječka SDBC4.5A výr. č.: 7909201713
Sada startéru SBSK2.0 č. výr.: 7909201720
Sada startéru SBSK4.0 č. výr.: 7909201721
Ochrana čepele – č. položky: 5911606006
Řezná čepel (pohyblivá) – č. položky: 5911606009
Řezná čepel (nepohyblivá) – č. položky: 5911606010

13 Odstraňování poruch

Porucha Možná příčina Řešení

Nástroj nelze spustit.	Výkon akumulátoru je příliš slabý.	Nabijte akumulátor.
	Akumulátor není správně vložený.	Zasuňte akumulátor do uložení akumulátoru. Akumu-látor slyšitelně zaklapne.
	Vadný spínač pro zapnutí/vypnutí.	Obrat’te se na náš servis.
	Vadný motor.
Výrobek funguje přerušo-vaně.	Vnitřní uvolněný kontakt.	Obrat’te se na náš servis.
	Vadný spínač pro zapnutí/vypnutí.
Řezná čepel se zahřívá.	Řezná čepel je tupá.	Vyměňte řeznou čepel.
	Řezná čepel má zuby.	Zkontrolujte nebo vyměňte řeznou čepel.
	Řezná čepel je znečištěná.	Řezná čepel znečištěná.
	Příliš velké tření.	Zkontrolujte usazení matice ozubeného kola a šrou-bu.
	Nedostatečné mazání řezných čepelí.	Namažte řezné čepele.

14 Likvidace a recyklace

Upozornění k obalu

Balicí materiály jsou recyklovatelné. Obaly prosím likvidujte způsobem šetrným k životnímu prostředí.

Upozornění k zákonu o elektrických a elektronických zařízeních (ElektroG)

Odpadní elektrická a elektronická zařízení nepatří do domovního odpadu, ale musí se sbírat a likvidovat odděleně!

• Staré baterie nebo akumulátory, které nejsou napevno zabudované ve starém přístroji, musí být před odevzdáním bez poškození vyjmuty! Jejich likvidaci upravuje zákon o bateriích.
• Majitelé nebo uživatelé elektrických a elektronických zařízení jsou ze zákona povinni je po použití vrátit.

• Koncový uživatel je zodpovědný za vymazání svých osobních údajů ze starého zařízení určeného k likvidaci!

• Symbol přeškrtnuté popelnice znamená, že se odpadní elektrická a elektronická zařízení nesmí likvidovat společně s domovním odpadem.

• Elektrická a elektronická zařízení můžete bezplatně odevzdat na následujících místech:

• Veřejné skládky nebo sběrná místa odpadů (např. obecní stavební dvory)

• Prodejní místa elektrospotřebičů (stacionární a online), pokud jsou obchodníci povinni je odebírat nebo to nabízejí dobrovolně.
• Až tři kusy elektroodpadu od jednoho typu spotřebiče s délkou hrany maximálně 25 cm lze bezplatně vrátit výrobci, aniž by bylo nutné předtím zakoupit nový spotřebič od výrobce nebo jej odevzdat na jiném autorizovaném sběrném místě ve vašem okolí.
  – Pro další doplňující podmínky zpětného odběru výrobců a distributorů se obratte na příslušný zákaznický servis.

- V případě, že výrobce dodá nový elektrospotřebič do soukromé domácnosti, může na žádost koncového uživatele zajistit bezplatný sběr elektroodpadu. Za tímto účelem kontaktujte zákaznický servis výrobce.

- Tato prohlášení se vztahují pouze na přístroje instalované a prodávané v zemích Evropské unie a podléhající evropské směrnici 2012/19/EU. V zemích mimo Evropskou unii mohou pro likvidaci elektroodpadu platit jiné předpisy.

Pokyny k lithio-ionotovým akumulátorům

Akumulátor před likvidací přístroje demontujte!

- Nevyhazujte akumulátor do domovního odpadu, do ohně (nebezpečí výbuchu) ani vody. Poškozené akumulátory mohou poškodit životní prostředí a vaše zdraví, pokud z nich uniknou toxické výpary nebo kapaliny.

- Vadné nebo vypotřebované akumulátory musí být recyklovány v souladu se směrnicí 2023/1542/ES.

- Přístroj a nabíječku odevzdejte ve sběrném centru pro recyklaci. Použité plastové a kovové části lze oddělit podle druhu a předat je tak k recyklaci.

- Akumulátory likvidujte ve vybitém stavu. Doporučuje-me zakrýt póly lepicí páskou, aby byly chráněny před zkratem. Akumulátor neotvírejte.

- Akumulátory zlikvidujte v souladu s místními předpisy. Odevzdejte akumulátory ve sběrně starých baterií, kde budou předány k ekologické recyklaci. Informujte se o tomto u místní společnosti zabývající se likvidací odpadu.

15 Záruční podmínky – Scheppach série 20V IXES

naše výrobky podléhají přísné kontrole kvality. Pokud by některý výrobek přesto nefungoval bezvadně, je nám to velmi líto a prosíme Vás, abyste se obrátil na náš zákaznický servis na níže uvedené adrese. Rádi jsme Vám k dispozici také telefonicky na servisním čísle. Následující upozornění mají sloužit pro bezproblémové zpracování a regulaci v případě škody.

Pro uplatnění záručních nároků platí následující:

1. Tyto záruční podmínky upravují naše dodatečné zá- ruční plnění výrobce pro kupující (soukromé koncové spotřebitele) nových výrobku. Zákonné nároky na zá- ruční plnění nejsou touto zárukou dotčeny. Za ty od- povídá prodejce, u kterého jste výrobek zakoupili.

2. Záruční plnění výrobce se vztahuje výhradně na závady na jednom z od něj zakoupených výrobků, a které jsou způsobeny vadou materiálu nebo výrobní vadou. Pokud se během záruční doby vyskytnou vady materiálu nebo výrobní vady, poskytne výrobce jako garant v rámci této záruky jednu z následujících služeb dle vlastního výběru:

– Bezplatná oprava zboží
– Bezplatná výměna zboží za zboží stejné hodnoty (možná i výměna za nástupnický model, pokud původní zboží již není k dispozici).

Vyměněné výrobky nebo jejich části přecházejí do našeho vlastnictví. Mějte na paměti, že naše výrobky nebyly v souladu s určením konstruovány pro komerční, řemeslné nebo průmyslové použití. Za záruční případ se proto nepovažuje, pokud byl výrobek v záruční době používán v komerčních, řemeslných nebo průmyslových podnicích nebo byl vystaven rovnocennému namáhání.

3. Z našeho záručního plnění jsou vyjmuty:

• Škody na výrobku, které vznikly nedodržováním návodu k montáži, neodbornou instalací, nedodržováním návodu k obsluze (např. připojením k nesprávnému síťovému napětí nebo druhu proudu) resp. pravidel údržby a bezpečnostních ustanovení, nebo použitím výrobku za nevhodných podmínek prostředí a také v důsledku nedostatečné péče a údržby.
  – Škody na výrobku, které vznikly nesprávným nebo neodborným používáním (např. přetěžováním výrobku nebo použitím nepřípustných nástrojů resp. příslušenství), vniknutím cizích těles do výrobku (např. písku, kamínků nebo prachu), poškozením při přepravě, použitím násilí nebo cizími vlivy (např. poškozením při pádu).
  – Škody na výrobku nebo jeho součástech, které lze přičíst běžnému (provoznímu) nebo jinému přirozenému opotrebení při používání v souladu s určením a také poškození a/nebo opotrebení opotrebitelných dílů.
  – Závady výrobku způsobené používáním příslušenství, doplňujících nebo náhradních dílů, které nejsou originální nebo byly používány v rozporu s určením.
  – Výrobky, na nichž byly provedeny změny nebo úpravy.
  – Nepatrné odchylky od požadované jakosti, které jsou pro hodnotu a použitelnost výrobku bezvýznamné.
  – Výrobky, na nichž byly provedeny svévolné opravy, zejména nepovolanými třetími osobami.

• Pokud chybí označení na výrobku resp. identifikační informace výrobku (nálepky na stroji) nebo jsou nečitelné.
  – Výrobky, které vykazují silné znečištění a jsou proto odmítnuty servisním personálem.
  – Nároky na náhradu škody a následné škody jsou z tohoto záručního plnění zásadně vyloučeny.

• Záruční doba činí běžně 5 let (12 měsíců u baterií / akumulátorů) a začíná běžet k datu zakoupení výrobku. Rozhodující je datum na originálním kupním dokladu. Záruční nároky je nutné vždy vznést ihned po zjištění závady. Uplatnění záručních nároků po uplynutí záruční doby je vyloučeno. Oprava nebo výměna výrobku nevede k prodloužení záruční doby, ani nezačne tímto výkonem pro výrobek nebo případné vestavěné náhradní díly běžet nová záruční doba. To platí i při využití servisu na místě. Záruka může být uplatněna, pokud výrobce, jakožto poskytovatel záruky, požádá o možnost prověřit záruční případ zasláním zboží. Je důležité zajistit, aby nedošlo k poškození během přepravy použitím vhodného obalu. Dotčený výrobek je nutné předložit resp. zaslat ve vyčištěném stavu spolu s kopii kupního dokladu - v něm jsou obsaženy

údaje o datu koupě a označení výrobku - zákaznické- mu servisu. Pokud je výrobek zaslán neúplný, bez kompletního rozsahu dodávky, bude chybějící příslu- šenství hodnotově připočteno/odečteno, pokud se vý- robek vymění nebo následuje refundace. Částečně nebo úplně rozebrané výrobky nelze přijímat jako zá- ruční případ. Při neoprávněné resp. mimo záruční do- bu podané reklamaci hradí kupující obecně přepravní náklady a nese riziko přepravy. Záruční případ hlas- te předem na servisním místě (v. n.). Zpravidla je dojednáno, že vadný výrobek bude s krátkým popi- sem poruchy při organizovaném zpětném zaslání, ne- bo - v případě opravy mimo záruční dobu - zaslán ná- ležitě vyplacený, s přihlednutím k příslušným směrni- cím o obalu a odeslání, na níže uvedenou servisní ad- resu. Dbejte prosím na to, aby byl Váš výrobek (v závislosti na modelu) při vrácení dodávky z bez- pečnostních důvodů bez veškerých provozních lá- tek. Výrobek zaslaný do našeho servisního centra musí být zabalen tak, aby se zabránilo poškození re- klamovaného výrobku během přepravy. Po provedené opravě / výměně Vám výrobek bezplatně zašleme zpět. Pokud není možně výrobky opravit nebo vymě- nit, může být podle našeho vlastního uvážení poskyt- nuta peněžní částka až do výšky kupní ceny vadného výrobku, přičemž je zohledněna sleva vzhledem k opotřebení. Tato záruční plnění platí pouze ve pro- spěch soukromého prvního kupujícího a nelze je pře- vést ani postoupit.

1. Prodloužení záruční doby na 10 let: Scheppach nabízí dodatečné prodloužení záruky 5 let na výrobky ze série Scheppach 20V. Záruční doba na tyto výrobky se tak prodlužuje na celkem 10 let. Z toho jsou vyloučeny baterie / akumulátory, nabíječky a příslušenství. Toto prodloužení záruky můžete nárokovat, pokud svůj výrobek Scheppach z této oblasti zaregistrujete nejpozději do 30 dnů od data koupě online na adrese: https://garantie.scheppach.com. Po provedené online registraci obdržíte potvrzení o prodloužení záruky na příslušné zboží.

2. Pro uplatnění Vašeho nároku na záruku prosím kon- taktujte naše servisní centrum.

Používejte prosím přednostně formulář na naší domovské stránce: https://www.scheppach.com/de/service

Neposílejte nám žádné výrobky bez předchozího kontaktu a ohlášení u našeho servisního centra.

Pro čerpání těchto záručních výhod je nezbytným předpokladem předchozí kontakt s naším servisním centrem. Nároky na záruku musí být uplatněny před uplynutím záruční doby do 14 dnů po zjištění závady. K tomu je zapotřebí originální kupní doklad a popř. potvrzení o prodloužení záruky na příslušné zboží.

1. Doba zpracování - Reklamace zpravidla vyřizujeme do 14 dní po doručení do servisního centra. Pokud by ve výjimečných případech došlo k překročení uvedené doby zpracování, budeme vás včas informovat.

2. Opotřebitelné díly jsou zásadně ze záruky vyloučeny! - Opotřebitelné díly jsou: a) dodané, přistavené a/nebo vestavěné baterie / akumulátory a b) všechny opotřebitelné díly v závislosti na modelu (mimo jiné řemeny, pilové kotouče, vkládané nástroje, brusné ko-

touče, filtry, uhlíkové kartáče apod., viz návod k obsluze). Ze záruky jsou také vyloučeny baterie resp. akumulátory, které jsou téměř vybité resp. mají poškozený kryt anebo bateriové póly.

1. Předběžný odhad nákladů - Výrobky nezahrnuté do záručního plnění opravíme za poplatek. Na dotaz u našeho servisního centra můžete vadné výrobky za-slat za předběžný odhad nákladů a popř. servisnímu centru udělit písemné (poštou, emailem) povolení k opravě. Bez povolení k opravě nebude provedeno žádné další zpracování.

Záruční podmínky platí pouze v aktuálním znění platném k okamžiku reklamace a lze je popř. zjistit na naší domovské stránce (www.scheppach.com). Při překladech do jiných jazyků je vždy rozhodující německé znění.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Německo)

Telefon: [phone]

Email: [e-mail]

Internet: https://www.scheppach.com

Vyhrazujeme si kdykoliv právo na změny těchto záručních podmínek bez předchozího oznámení.

16 EU prohlášení o shodě

Překlad originálního prohlášení o shodě

Výrobce:

Scheppach GmbH

Prohlašujeme na svou výlučnou odpovědnost, že zde popsaný výrobek odpovídá platným směrnicím a normám.

Značka: SCHEPPACH

Název výrobku: AKUMULÁTOROVÉ NÜŽKY NA VĚTVE BC-PRS28-X

Č. výr. 5911606900

Směrnice EU:

2014/35/EU, 2006/42/EG, 2011/65/EU*

* Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady ze dne 8. června 2011 pro omezení používání určitých nebezpečných látek v elektrických a elektronických zařízeních.

Použité normy:

EN 62841-1:2015/A11:2022;EN ISO 12100:2010; EN IEC 55014-1:2021; EN IEC 55014-2:2021

Pracovník pověřený dokumentací:

David Rümpelein

Günzburger Str. 69

D-89335 Ichenhausen

Vysvetlenie symbolov na výrobku

1) Bezpečnost' na pracovisku

2) Elektrická bezpečnost'

Ak spozorujete neobvyklé zhoršenia stavu prstov, okamžite ukončite prácu a vyhl'adajte lekára.

POZOR

Motor na striedavý prúd 20 V
Max. otáčky motora n_max	21000 min ^-1
Rezný výkon
Mäkké drevo	max. 28 mm
Tvrdé drevo	max. 15 mm
Hmotnost' 0,75 kg

Nepoužívajte výrobok bez ochranných okuliarov. Pred každým použitím sa uistite, či je výrobok funkčný. Hrozí nebezpečenstvo poranení osôb a vecných škôd.

POZOR

Dbajte na to, aby okolitá teplota počas práce neprekročila 50 °C a neklesla pod -20 °C.

POZOR

Naskenujte QR kód na obr. 3 a získajte podrobné vysvetlenie.

Zapnutie

1. Odnímte ochranu čepele (10).

2. Stlačte zapínač/vypínač (6).

Výrobok dvakrát pípne a zapínač/vypínač (6) trvalo svieti na modro.

1. Pred prvým krokom musíte v priebehu 1 sekundy dva- krát stlačit' štartovaciu páku (7).

- Ak chcete aktivovat' pohotovostný režim ručne, podržte štartovaciu páku (7) stlačenú 5 sekúnd. Výrobok dvakrát pípne, rezná čepel' (1) sa zatvorí, ked' pustíte štartovaciu páku (7) a zostane zatvorená.

- Ak chcete deaktivovat' pohotovostný režim, v priebehu 1 sekundy dvakrát stlačte štartovaciu páku (7).

Vypnutie

Upozornenie:

• Pred vykonaním akýchkol'vek čistiacich a údržbových prác výrobok vypnite.
  – Nechajte výrobok vychladnút.
  – Odstráňte akumulátor!

9.1 Čistenie

VAROVANIE

Na výrobok nestriekajte vodu ani ho nečistite pod tečú-cou vodou. Hrozí nebezpečenstvo zásahu elektrickým prúdom a výrobok by sa mohol poškodit'.

9.2.1 Výmena rezných čepelí (1/9) (obr. 4 – 8)

• Označenie modelu
• Číslo výrobku
• Údaje typového štítka

Akumulátor SBP2.0 č. výr.: 7909201708
Akumulátor SBP4.0 č. výr.: 7909201709
Nabíjačka SBC2.4A č. výr.: 7909201710
Nabíjačka SBC4.5A č. výr.: 7909201711
Nabíjačka SDBC2.4A č. výr.: 7909201712
Nabíjačka SDBC4.5A č. výr.: 7909201713
Štartovacia súprava SBSK2.0 č. výr.: 7909201720
Štartovacia súprava SBSK4.0 č. výr.: 7909201721
Ochrana čepele – č. výr.: 5911606006
Rezná čepel' (pohyblivá) – č. výr.: 5911606009
Rezná čepel' (nepohyblivá) – č. výr.: 5911606010

Staré elektrické a elektronické zariadenia nepatria do domového odpadu, ale sa musia odviezt na triedený zber, resp. likvidáciu!

Vážená zákazníčka, vážený zákazník,

– Bezplatná oprava tovaru.

Označenie výrobku: AKUMULÁTOROVÉ NOŽNICE NA KONÁRE BC-PRS28-X

Č. výr. 5911606900

Smernice EÚ:

2014/35/EÚ, 2006/42/ES, 2011/65/EÚ*

Stendbaj režim rada:

• Proizvod se prebacuje u stendbaj režim rada ako 1 minut ne dolazi do rukovanja. Proizvod se oglašava jednom.
• Da biste ručno aktivirali stendbaj režim rada, držite polugu za pokretanje (7) pritisnutu 5 sekundi. Proizvod se oglasava dva puta, rezna oštrica (1) se zatvara kada pustite polugu za pokretanje (7) i ostaje zatvorena.
• Da biste deaktivirali stendbaj režim rada, dva puta pritisnite polugu za pokretanje (7) u roku od 1 sekunde.

lsključivanje

Napomena:

Preporučujemo da proizvod stavite van pogona u zatvorenom stanju.

1. Pritisnite polugu za pokretanje (7) i držite je pritisnutu 5 sekundi. Proizvod se oglašava dva puta, rezna oštrica (1) se zatvara kada pustite polugu za pokretanje (7) i ostaje zatvorena.
2. Držite pritisnut prekidač za uključivanje/isključivanje (6), da biste deaktivirali proizvod. Plavi LED se gasi.
3. Postavite zaštitu oštrice (10) na reznu oštricu (1).

Napomena:
