TPH900 - Põõsasaagid SCHEPPACH - Tasuta kasutusjuhend

Toote tüüp	Elektriline hekilõikur
Mark	Scheppach
Mudel	TPH900
Toitepinge	230-240 V ~ 50 Hz
Mootori võimsus	0,9 kW
Maksimaalne lõikeläbimõõt	15 mm
Lõikepikkus	410 mm
Lõikekiirus	1000 min⁻¹
Kaal	5,3 kg
Kaitsetase	II
Reguleerimisnurk	-90°, 0°, +45° (kokku 135°)
Helirõhutase	90 dB(A)
Garanteeritud helivõimsustase	105 dB(A)
Vibratsioon (ees / taga)	2,72 / 3,05 m/s² (määramatus K=1,5 m/s²)
Teratüüp	Kahekordne terasest tera
Ohutus	Ohutuslüliti, gaasihoob, kaitseümbris, turvaklamb rihma küljes
Hooldus	Enne iga kasutamist määri teri, puhasta pehme harjaga, ära kasuta vett
Sihtotstarbeline kasutamine	Hekkide, põõsaste ja võsade lõikamine; ainult koduseks kasutamiseks
Kaasasolevad tarvikud	Pikendus, õlarihm, rullikud (3x), tera kaitseümbris
Garantii	Seaduslik (vastavalt müügiriigile)

Korduma kippuvad küsimused - TPH900 SCHEPPACH

Kuidas käivitada hekilõikur TPH900?

Käivitamiseks vajuta kõigepealt ohutuslülitit (14) ja seejärel, seda all hoides, vajuta gaasihooba (15). Gaasihoova vabastamine peatab seadme.

Millist õli kasutada terade määrimiseks?

Kasuta keskkonnasõbralikku õli, näiteks tavalist aiatööriistade määrimisõli. Enne iga kasutamist pihusta õliudu terade kogu pinnale.

Kas ma võin hekilõikurit vihma käes kasutada?

Ei, ära lõika märgasid hekke ja ära kasuta seadet vihma käes. Kaitse seda niiskuse eest, et vältida elektrilöögi ja kahjustuste ohtu.

Mida teha, kui tera kinni kiilub?

Peata seade kohe, ühenda pistik seinast, seejärel eemalda kinnikiiluv ese (oks vms) sobiva tööriista abil. Mitte kunagi kasutada otse käsi.

Kuidas reguleerida lõikenurka?

Tõmba liigendi vabastushoob (7) enda poole, vajuta samal ajal liigendi lukustusele (8), et suunata tera ühte 7 asendist. Tehke see reguleerimine mootor välja lülitatud.

Kuidas puhastada hekilõikurit pärast kasutamist?

Puhasta terad pehme harjaga ja pihusta neile korrosioonivastast õliudu. Ära kunagi kasuta vett ega lahusteid. Pühkige korpus niiske lapiga ja kuivatage.

Kas hekilõikur suudab lõigata jämedaid oksi?

Ei, maksimaalne lõikeläbimõõt on 15 mm. Suuremate okste puhul kasuta esmalt oksalõikurit või oksasaagi. Ära kunagi lõika kõvapuitu või sarnaseid materjale.

Kust leida varuosasid?

Originaalvaruosad on saadaval Scheppachi müügijärgselt teeninduselt. Skaneeri kodulehel olev QR-kood, et pääseda teeninduskeskusesse. Tellimisel märkige seadme tüüp ja mudel.

Kuidas hoiustada hekilõikurit?

Ühenda see vooluvõrgust, määri terad korrosiooni vältimiseks ja pane kaitseümbris terale. Hoidke seadet kuivas ja lastele kättesaamatus kohas.

Milliseid kaitsevahendeid kanda?

Kandke alati kaitseprille, kuulmiskaitset, kaitsekindaid, libisemiskindlaid turvajalatseid ja kehaliibuvat riietust. Seo pikad juuksed kinni.

KASUTUSJUHEND TPH900 SCHEPPACH

Seadmel olevate sümbolite selgitus

Käesolevas käsiraamatus on sümbolite kasutamise ülesandeks pöörata Teie tähelepanu võimalikele riskidele. Neid saatvatest ohutussümbolitest ja selgitustest tuleb täpselt aru saada. Hoiatused ise ühtki riski ei kõrvalda ega suuda asendada korrektseid meetmeid önnetuste ärahoidmiseks.

	Lugege enne käikuvõtmist kasutusjuhend ja ohutusjuhised läbi ning pidage neist kinni!
	Hoiatus! Eiramise korral võimalik oht elule, vigastusoht või tööriista kahjustamise oht
	Kasutage kuulmekaitset!
	Kasutage kaitseprille!
	Soovitatakse kanda turvajalatseid!
	Kandke töökindaid!
	Tähelepanu, vigastusoht!Ärge pange oma käsi kunagi nugade lähedusse. Ärge puudutage seadme sisselülitamisel või sellega töötamisel kunagi ühtki nuga.
	Ärge käitage seadet vihmas või niisketes tingimustes. Elektrilöögi oht!
	Toode vastab kehtivatele Euroopa direktiividele.
	Klass II - topeltisolatsioon
	Ärge teostage töötava masina korral puhastus-, remondi- ja hooldustöid. Tõmmake võrgupistik välja.
	Hoiatus allakukkuvate esemete eest
	Garanteeritud helivõimsustase
	Tähelepanu, elektrijuhtmed! Hoidke min 10 m vahemaad ja teiste inimeste suhtes 15 m vahemaad.
⚠ Tähelepanu!	Käesolevas käsitsuskorralduses oleme varustanud Teie ohutust puudutavad kohad selle märgiga.

Sisukord: Lk:

1. Sissejuhatus....91
2. Seadme kirjeldus (joon. 1)....91
3. Tarnekomplekt....91
4. Sihtotstarbekohane kasutus 92
5. Tähtsad juhised 92
6. Tehnilised andmed 95
7. Ülespanemine ja käsitsemine....95
8. Tööjuhised 96
9. Hooldus 96
10. Ladustamine....97
11. Utiliseerimine ja taaskäitlus 97
12. Rikete körvaldamine....98
13. Vastavusdeklaratsioon 135

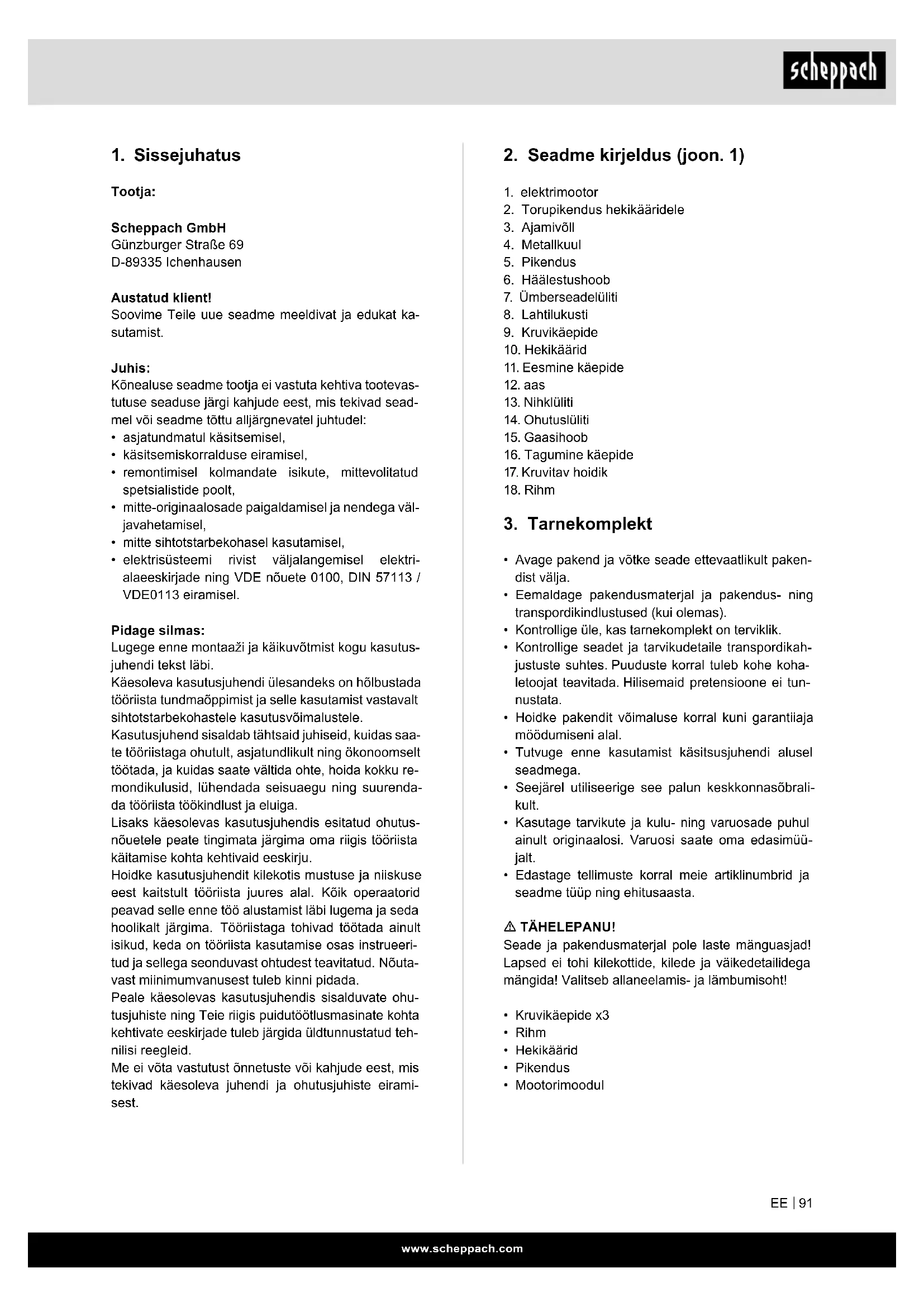

1. Sissejuhatus

Tootja:

Scheppach GmbH

Soovime Teile uue seadme meeldivat ja edukat kasutamist.

Juhis:

Kõnealuse seadme tootja ei vastuta kehtiva tootevas- tutuse seaduse järgi kahjude eest, mis tekivad sead- mel või seadme tõttu alljärgnevatel juhtudel:

• asjatundmatul käsitsemisel,
• käsitsemiskorralduse eiramisel,
• remontimisel kolmandate isikute, mittevolitatud spetsialistide poolt,
• mitte-originaalosade paigaldamisel ja nendega väljavahetamisel,
  • mitte sihtotstarbekohasel kasutamisel,
• elektrisüsteemi rivist väljalangemisel elektrialaeeskirjade ning VDE nõuete 0100, DIN 57113 / VDE0113 eiramisel.

Pidage silmas:

Lugege enne montaaži ja käikuvõtmist kogu kasutusjuhendi tekst läbi.

Käesoleva kasutusjuhendi ülesandeks on hölbustada tööriista tundmaöppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele.

Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saate tööriistaga ohutult, asjatundlikult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisuaegu ning suurendada tööriista töökindlust ja eluiga.

Lisaks käesolevas kasutusjuhendis esitatud ohutusnõuetele peate tingimata järgima oma riigis tööriista käitamise kohta kehtivaid eeskirju.

Hoidke kasutusjuhendit kilekotis mustuse ja niiskuse eest kaitstult tööriista juures alal. Köik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima. Tööriistaga tohivad töötada ainult isikud, keda on tööriista kasutamise osas instrueeritud ja sellega seonduvast ohtudest teavitatud. Nõutavast miinimumvanusest tuleb kinni pidada.

Peale käesolevas kasutusjuhendis sisalduvate ohutusjuhiste ning Teie riigis puidutöötlusmasinate kohta kehtivate eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid.

Me ei võta vastutust õnnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eiramisest.

2. Seadme kirjeldus (joon. 1)

1. elektrimootor
2. Torupikendus hekikääridele
3. Ajamivöll
4. Metallkuul
5. Pikendus
6. Häälestushoob
7. Ümberseadelülti
8. Lahtilukusti
9. Kruvikäepide
10. Hekikäärid
11. Eesmine käepide
12. aas
13. Nihklüliti
14. Ohutuslüliti
15. Gaasihoob
16. Tagumine käepide
17. Kruvitav hoidik
18. Rihm

3. Tarnekomplekt

• Avage pakend ja võtke seade ettevaatlikult pakendist välja.
• Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikudetaile transpordikahjustuste suhtes. Puuduste korral tuleb kohe kohaletoojat teavitada. Hilismaid pretensioone ei tunnustata.
• Hoidke pakendit võimaluse korral kuni garantiiaja möödumiseni alal.
• Tutvuge enne kasutamist käsitsusjuhendi alusel seadmega.
• Seejärel utiliseerige see palun keskkonnasöbralikult.
• Kasutage tarvikute ja kulu- ning varuosade puhul ainult originaalosi. Varuosi saate oma edasimüüjalt.
• Edastage tellimuste korral meie artiklinumbrid ja seadme tüüp ning ehitusaasta.

⚠ TÄHELEPANU!

Seade ja pakendusmaterjal pole laste mänguasjad! Lapsed ei tohi kilekottide, kilede ja väikedetailidega mängida! Valitseb allaneelamis- ja lämbumisoht!

4. Sihtotstarbekohane kasutus

Masin vastab kehtivale EÜ masinadirektiivile.

• Enne töö alustamist peavad olema köik kaitse- ja ohutusseadised masina külge monteeritud.
• Need hekikäärid on ette nähtud pehme, uue kasvanud hekimaterjali lõikamiseks. Need ei sobi okste, tugeva puidu või muu lõikematerjali lõikamiseks.
• Masin on välja töötatud käsitsemiseks ühe isiku poolt.
• Operaator vastutab tööpiirkonnas kolmandate isikute eest.
• Järgige köiki masinal olevaid ohutus- ja ohujuhiseid.
• Hoidke köik masinal olevad ohutusjuhised terviklikult loetavas seisundis.
• Kasutage masinat ainult tehniliselt laitmatus sei-sundis ja sihtotstarbekohaselt, ohutus- ning ohu-teadlikult ja käitusjuhendit järgides!
• Kõrvaldage viivitamatult eelkõige rikked, mis võivad ohutust halvendada (laske kõrvaldada)!
• Tuleb pidada kinni tootja ohutus-, töö- ja hoolduseeskirjadest ning tehnilistes andmetes esitatud möötmetest.
• Tuleb järgida asjakohaseid önnetuste ennetamise eeskirju ja muid üldtunnustatud ohutustehnilisi reegleid.
• Masinat tohivad kasutada, hooldada ja remontida ainult asjatundlikud isikud, kes seda tunnevad ja keda on ohtude osas instrueeritud. Masinal omavoliliselt tehtud muudatused välistavad tootja vastutuse sellest tekkivate kahjude eest.
• Masinat tohib kasutada ainult tootja originaaltarvikutega ja originaaltööriistadega.
• Igasugune ulatuslikum kasutus kehtib kui mitte sihtotstarbekohane. Sellest tulenevate kahjude eest tootja ei vastuta, risk lasub ainuüksi kasutajal.
• Hekikääre tohib kasutada ainult hekkide, põösaste ja puhmaste lõikamiseks. Muuviisiline, kasutuskorralduses mainimata kasutamine võib kääre kahjustada või kasutajat raskesti vigastada ja on seetõttu selgesõnaliselt võimalike kasutusviiside loetelust välistatud.
• Seadet ei tohi kasutada kommerts-, käsitööndusvõi tööstuskasutuseks.
• Kui Te pole kindel, kas mingi töötingimus on ohutu või ebaohutu, siis ärge töötage masinaga.

HOIATUSJUHIS! Palun lugege enne seadme käikuvõtmist oma ohutuse huvides käesolev käsi-raamat ja ohutusjuhised põhjalikult läbi. Kui annate seadme üle kolmandatele isikutele, siis pange käesolev kasutuskorraldus alati kaasa.

Palun pidage silmas, et meie seadmed pole konstrueeritud kommerts-, käsitööndus- ega tööstuskasutuse jaoks. Me ei võta üle pretensiooniõiguskohustust, kui seadet kasutatakse kommerts-, käsitööndus- või tööstusettevõtetes ning samaväärsetel tegevustel.

Kes et tohi seadet kasutada:

Inimesed, kes ei tunne käsitsusjuhendit, lapsed ja alla 16-aastased isikud ning alkoholi, uimastite või ravimite mõju all seisvad, väsinud või haiged isikud.

5. Tähtsad juhised

Üldised ohutusjuhised

△ HOIATUS Lugege kõiki ohutusjuhiseid ja korraldusi. Tegematajätmised ohutusjuhistest ja korraldustest kinnipidamisel võivad elektrilööki, tulekahju ja/või raskeid vigastusi põhjustada.

Hoidke kõiki ohutusjuhiseid ja korraldusi tulevikuks alal.

Ohutusjuhistes kasutatav möiste "elektritööriist" kehtib vörgukäitusega elektritööriistade (vörgukaabliga) ja akukäitusega elektritööriistade (vörgukaablita) kohta.

1. Ohutus töökohal

• Hoidke oma tööpiirkond puhas ja hästi valgustatud. Korratud või valgustamata tööpiirkonnad võivad önnetusi põhjustada.
• Ärge töötage elektritööriistaga plahvatusohtlikus ümbruskonnas, milles leidub süttimisohtlikke vedelikke, gaase või tolme. Elektritööriistad tekitavad sädemeid, mis võivad tolmud või aurud põlema süüdata.
• Hoidke lapsed ja teised isikud elektritööriista kasutamise ajal eemal. Tähelepanu kõrvalejuhtimisel võite seadme üle kontrolli kaotada.

2. Elektriohutus

• Elektritööriista ühenduspistik peab pistikupessa sobima. Pistikut ei tohi ühelgi viisil muuta. Ärge kasutage adapterpistikuid koos kaitsemaandusega elektritööriistadega. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi riski.
• Vältige kehalist kontakti torude, küttesüsteemide, pliitide, külmkappide jms maandatud pindadega. Kui Teie keha on maandatud, siis valitseb körgendatud elektrilöögi risk.
• Kaitske elektritööriistu vihma ja märja eest. Vee tungimine elektriseadmesse suurendab elektrilöögi riski.
• Ärge kasutage kaablit valel otstarbel nagu elektritööriista kandmiseks, üles riputamiseks või pistikupesast pistiku väljatõmbamiseks. Kaitske kaablit kuumuse, öli, teravate servade ning liikuvate seadmeosade eest. Kahjustatud või sasitud kaablid suurendavad elektrilöögi riski.
• Kui töötate elektritööriistaga öues, siis kasutage ainult pikendusjuhtmeid, mis sobivad ka välistingimustesse. Välistingimustesse sobiva pikendusjuhtme kasutamine vähendab elektrilöögi riski.

- Kui elektritööriista käitamist pole võimalik niiskes ümbruskonnas vältida, siis kasutage rikkevoolu-kaitselülitit. Rikkevoolu-kaitselüliti kasutamine vähendab elektrilöögi riski.

HOIATUS! Antud elektritööriist tekitab käitamise ajal elektromagnetilise välja. Könealune väli vöib teatud tingimustel aktiivsete vöi passiivsete meditsiiniliste implantaatide talitlust halvendada. Vähendamaks tõsiste vöi surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteerida enne, kui elektritööriista käsitsetakse.

3. Inimeste ohutus

• Olge tähelepanelik, pidage oma tegevust silmas ja käige töötamisel elektritööriistaga möistlikult ümber. Ärge kasutage elektritööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus võib põhjustada elektritööriista kasutamisel tõsiseid vigastusi.
• Kandke isiklikku kaitsevarustust ja alati kaitseprille. Isikliku kaitsevarustuse nagu tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmekaitsme kandmine, vastavalt elektritööriista liigile ning kasutusele, vähendab vigastuste riski.
• Vältige ettekavatsematut käikuvõtmist. Veenduge, et elektritööriist on enne voolutoite ja/või aku külgeühendamist, ülesvõtmist või kandmist välja lülitatud. Kui hoiate elektritööriista kandmisel sörme lülitil või ühendate sisselülitatud seadme voolutoitega, siis võib see önnetusi põhjustada.
• Eemaldage enne elektritööriista sisselülitamist seadistustööriistad ja mutrivõtmed. Pöörleva seadmeosa sisemuses paiknev tööriist või võti võib vigastusi põhjustada.
• Vältige ebaharilikku kehahoiakut. Hoolitsege stabiilse seisuasendi eest ja hoidke alati tasakaalu. Seeläbi saate elektritööriista ootamatutes olukordades paremini kontrollida.
• Kandke sobivat riietust. Ärge kandke avarat riietust ega ehteid. Hoidke juuksed, riietus ja kindad pöörlevatest detailidest eemal. Avar riietus, ehted või pikad juuksed võidakse liikuvate detailide poolt kaasa haarata.
• Kui on võimalik monteerida tolmuimuseadiseid ja tolmupüüdeseadiseid, siis veenduge, et need on külge ühendatud ning neid kasutatakse õigesti. Tolmuimusüsteemi kasutamine võib vähendada tolmust tingitud ohte.
• Ärge uskuge pimesi ohutusse ega eirake elektritööriista ohutusreegleid ka siis, kui olete paljukordse kasutuse töttu elektritööriistaga tuttav. Tähelepanematu tegutsemine vöib pöhjustada sekundi murdosa jooksul raskeid vigastusi.

4. Elektritööriista kasutamine ja käsitsemine

• Ärge koormake seadet üle. Kasutage töötamisel antud töö jaoks ettenähtud elektritööriista. Sobiva elektritööriistaga töötate paremini ja ohutumalt ettenähtud võimsusvahemiku piires.
• Ärge kasutage elektritööriista, mille lüliti on defektne. Elektritööriist, mida ei saa enam sisse või välja lülitada, on ohtlik ning tuleb remontida.
• Tömmake pistik enne seadme seadistamist, tarvikudetailide vahetamist või seadme ärapanemist pistikupesast välja ja/või eemaldage aku. See ettevaatusmeede vähendab elektritööriista ettekavatsematu käivitumise ohtu.
• Ladustage mittekasutatavaid elektritööriistu lastele kättesaamatult. Ärge laske seadet kasutada inimestel, kes seda ei tunne või pole käesolevaid korraldusi läbi lugenud. Elektritööriistad on ohtlikud, kui neid kasutavad kogenematud isikud.
• Hoolitsege elektritööriistade eest hästi. Kontrollige, kas liikuvad detailid talitlevad laitmatult ega kiilu kinni, kas esineb murdunud või kahjustatud detaile nii, et elektritööriista talitlus on piiratud. Laske kahjustatud detailid enne seadme kasutamist remontida. Paljude önnetuste põhjus peitub halvasti hooldatud elektritööriistades.
• Hoidke oma lõiketööriistad teravad ja puhtad. Hästi hoolitsetud teravate lõikeservadega lõiketööriistad kiiluvad vähem kinni ja neid on lihtsam juhtida.
• Kasutage elektritööriista, tarvikuid, rakendustööriistu jms vastavalt käesolevatele korraldustele. Arvestage seejuures töötingimustega ja teostatava tegevuse iseloomuga. Elektritööriistade kasutamine muudeks kui ettenähtud rakendusteks võib põhjustada ohtlikke olukordi.
• Hoidke käepidemed ja hoidepinnad kuivad, puhtad ja öli- ning määrdevabad. Libedad käepidemed ja hoidepinnad ei võimalda elektritööriista ettenägematutes olukordades kindlalt käsitseda ning kontrollida.

5. Teenindus

- Laske elektritööriista remontida ainult kvalifitseeritud erialapersonalil ja ainult originaalvaruosadega. Sellega tagatakse elektritööriista ohutuse säilimine.

- Hoidke köik kehaosad löikenoast eemal. Ärge üritage töötava noa korral löikematerjali eemaldada vöi löigatavat materjali kinni hoida. Eemaldage kinnikiilunud löikematerjali ainult väljalülitatud seadme korral. Hetkeline tähelepanematus vöib pöhjustada hekikääride kasutamisel raskeid vigastusi.

- Kandke hekikääre seisva noa korral käepidemest. Tõmmake helikääride transportimisel või ladustamisel alati kaitsekate peale. Hoolikas ümberkäimine seadmega vähendab noast tingitud vigastusohtu.

• Hoidke elektritööriista isoleeritud haardepindadest, sest lõikenuga võib enda võrgukaabliga kokku puutuda. Lõikenoa kokkupuutel pinge all oleva juhtmega võivad seadme metallosad pinge alla sattuda ja elektrilööki põhjustada.
• Hoidke kaabel lõikepiirkonnast eemal. Tööprotseduuri ajal võib olla kaabel võsas peidus ja võidakse kogemata läbi lõigata.

Ohutusjuhised

Palun lugege ja järgige hoolikalt ohutusjuhiseid ning juhendit!

1. Enne köiki hekikääride kallal läbiviidavaid töid ja väärfunktsioonide korral tuleb vörgupistik välja tömmata, nt
2. kaablikahjustused
3. nugade puhastamine
4. ülekontrollimine rikete korral
5. Puhastamine ja hooldus
6. järelevalveta seismajätmine
7. Masin võib tõsiseid vigastusi põhjustada! Lugege käsitsusjuhend masinaga korrektseks ümberkäimiseks, selle ettevalmistamiseks, parandamiseks, käivitamiseks ja seiskamiseks hoolikalt läbi, tutvuge kõigi seadeosadega ning masina asjakohase kasutusega.
8. Hekikääre tohib juhtida ainult mölema käega.
9. Pöörake hekikääridega töötamisel tähelepanu kindlale seisule ja kandke tugevaid jalatseid.
10. Ärge lõigake vihma käes või märgi hekke ega jätke seadet õue. Seda ei tohi kasutada senikaua, kuni see on märg.
11. Lõikamisel soovitatakse kanda kaitseprille ja kuulmekaitset.
12. Kandke sobivat tööriietust nagu kindaid, libisemiskindlaid jalatseid ja liibuvat riietust. Kandke pikki juukseid juuksevõrgu all.
13. Vältige ebanormaalset kehahoiakut ja hoolitsege kindla seisu eest, eriti redelite ja astmete kasutamisel.
14. Hoidke seadet töö ajal kehast piisaval kaugusel.
15. Pöörake tähelepanu sellele, et inimesed ega loomad ei viibi töö- ega keeramispiirkonnas.
16. Kandke hekikääre ainult juhtkäepidemest.
17. Hoidke kaabel väljaspool lõikepiirkonda.
18. Uurige ühendusjuhet enne kasutamist kahjustuste või vananemise ilmingute suhtes.
19. Hekikääre tohib kasutada ainult siis, kui ühendus- juhe on kahjustamata seisundis.
20. Ärge tömmake vörgupistikut kaablist hoides pistikupesast välja. Ärge kandke seadet kaablist. Väl-tige kaabli igasugust kahjustamist.
21. Kaitske kaablit kuumuse, rikkuvate vedelike ja te- ravate servade eest. Vahetage kahjustatud kaabel kohe välja.

22. Lõikeseadise blokeerumisel nt jämedate okste jms tõttu tuleb hekikäärid kohe käigust võtta, võrgupistik välja tõmmata ja alles siis tohib blokaadi põhjuse kõrvaldada.

23. Säilitage seadet kuivas, turvalises ja lastele kättesaamatus kohas.

24. Lõikeseadis tuleb transportimisel ja ladustamisel alati lõikeseadise kaitseks kinni katta.
25. Vältige tööriista ülekoormamist ja valel otstarbel kasutamist, st hekikääre tuleb kasutada ainult hekkide, põösaste ning puhmaste lõikamiseks.
26. Kasutage ainult juhtmeid ja pisteseadiseid, mis on öues kasutamiseks heaks kiidetud.
27. Ühendusjuhe HO7RN-F 2x1,0 külgevalatud kontuurpistikuga.
28. Pikendusjuhe HO7RN-F 3G1,5 veepritsmete eest kaitstud kaitsekontaktpistiku ja kaitsekontaktliitmikuga.
29. Elektritööriistade käitamisel soovitatakse kasutada lekkevoolu-kaitseseadist või rikkevoolu-kaitselülitit vallandusvooluga 30mA või vähem. Kü-sige palun oma elektrispetsialistilt!
30. Hekikääre tuleb regulaarselt asjatundlikult kontrollida ja hooldada. Vahetage kahjustatud noad välja ainult paarikaupa. Kukkumisest või lõögist tingitud kahjustuse korral on asjatundlik ülekontrollimine vältimatu.
31. Hooldage ja hooldage oma tööriista hoolikalt. Hoidke oma tööriist puhas ja terav, et sellega saaks hästi ning turvaliselt töötada. Järgige ja pidage kinni hoolduse ning hoolitsuse juhistest.
32. Põllumajanduslike kutseliitude nõuete kohaselt tohivad elektriliselt käitatavate hekikääridega töötada ainult üle 17-aastased isikud. Täiskasvanute järelevalve all on see lubatud isikutele alates 16 eluaastast.
33. Ärge kasutage masinat kahjustatud või ülemääraselt ärakulunud lõikeseadisega.
34. Tutvuge ümbrusega ja pöörake tähelepanu võimalikele ohtudele, mida ei pruugi Te mootorimüra tõttu kuulda.
35. Ärge üritage kunagi kasutada ebatäielikku või sellist masinat, millel on teostatud heaks kiitmata muudatus.
36. Hekikääride kasutamist tuleb vältida, kui läheduses viibivad inimesed, eelkõige lapsed.
37. Lapsed ei tohi hekikääre kasutada.
38. Müraemission vöib ületada töökohal 85 dB. Sel juhul on operaatori jaoks nõutavad heli- ja kuul-mekaitsemeetmed.
39. Hoolitsege hekikääride kasutamisel alati selle eest, et köik käepidemed ja kaitsseseadised on paigaldatud.
40. Otsige enne tööd hekk peidetud objektide nagu nt traatide jms suhtes läbi.
41. Antud seade pole ette nähtud kasutamiseks piiratud füüsiliste, sensoorsete või vaimsete võimete, puudulike kogemuste ja/või puudulike teadmistega isikute poolt (kaasa arvatud lapsed), kui nad just ei viibi nende ohutuse eest vastutava isiku järelevalve all ega saa temalt seadme kasutamise kohta korraldusi. Laste järele tuleb vaadata tegemaks kindlaks, et nad seadmega ei mängi.

Hoidke ohutusjuhised korralikult alles.

⚠ Jääkriskid

Masin on ehitatud tehnika arengutaseme ja tunnustatud ohutustehniliste reeglite kohaselt. Siiski võib töötamisel esineda üksikuid jääkriske.

• Sörmede ja käte vigastamise oht töötava tööriista töttu asjatundmatul juhtimisel.
• Ohustamine voolu töttu nõuetele mittevastavate elektriühendusjuhtmete kasutamisel.
• Tervise ohustamine hekikääride töttu pikkade juuste ja avara riietuse korral. Kandke isiklikku kaitsevarustust nagu juuksevörku ja liibuvat tööriietust.
• Peale selle võivad kõigist tarvitusele võetud abinõudest hoolimata valitseda mitte silmnähtavad jääkriskid.
• Jääkriske saab minimeerida, kui järgitakse "Ohutusjuhiseid" ja "Sihtotstarbekohast kasutust" ning käsitsemiskorraldust tervikuna.

6. Tehnilised andmed

Lõikeläbimõõt 15 mm

Mõõga nurga seadmine	-90°/0°/+45° (135°)
Lõikepikkus 410 mm
Lõikekiirus max 1000 min	-1
Mootor 230 - 240V / 50Hz
Mootori nimivõimsus	0,9 kW
Kaal hekikääridega	5,3 kg

Õigus tehnilisteks muudatusteks reserveeritud!

Müraemissiooni informatsiooni möödeti asjaomaste normide järgi:

Helirõhk L_pA = 90 dB

Helivõimsus L_WA=105 dB

Mõõtemääramatus K_PA = 3 dB

Kandke kuulmekaitset.

Müra toime võib põhjustada kuulmiskadu.

Vibratsioon:

Hekikäärid: A_hv = ees 2,75 m/s²

taga 3,05 m/s²

Mõõtemääramatus K_PA = 1,5 m/s^2

Piirake müra teke ja vibratsioon miinimumile!

• Kasutage ainult laitmatuid seadmeid.
• Hooldage ja puhastage seadet regulaarselt.
• Kohandage oma töötamisviis seadmele.
• Ärge koormake seadet üle.
• Laske seade vajaduse korral üle kontrollida.
• Lülitage seade välja, kui seda ei kasutata.
• Kandke kindaid.

7. Ülespanemine ja käsitsemine

MONTAAŽ

Palun järgige kõnealuse masina kokkupanemisel esitatud montaažikorraldusi.

Käepideme monteerimine masina külge (joon. 3-4)

Avage kruvitav hoidik (17). Seadke eesmine käepide (11) soovitud positsiooni ja sulgege kruvitav hoidik (17). Fikseerige kruvikäepideme pööramisega käepideme positsioon.

Pikenduse / hekikääride montaaž (joon. 5-6)

Pistke mölemad torud kokku. Vaadake, et metallkuul (4) ja ava asuvad ühel joonel. Lükake mölemaid torusid kokku, kuni ajamivöll (3) torus fikseerub; kui see pole nii, siis leiate pöörates sobiva positsiooni. Palun pöörake seejärel metallkuuli (4) ava suhtes, kuni ka see fikseerub. Seadet tohib käitada ainult siis, kui metallkuul on fikseerunud. Seejärel fikseerige positsioon kruvikäepidet (9) pöörates.

Nurga seadmine (joon. 7-8)

Hekikääride seadmiseks soovitud nurgapositsiooni peate ümberseadelülitit (7) enda poole tömbama ja samaaegselt peate lahtilukustist (8) kinni haarama. Nüüd saate seadistada 7 erinevat nurka, et saaks optimaalselt erinevatele töösuhetele sobituda.

Paigaldage rihm. (joon. 9, 12)

Seadet tuleb kasutada koos kanderihmaga.

Balansseerige masin esmalt väljalülitatud seisundis välja.

• Pange kanderihm peale.
• Laske masinal välja pendeldada.
• Lõiketööriist tohib normaalse tööhoiaku korral veel vaevalt maapinda puudutada.
  • Ohutusaas kanderihmal
  TÄHELEPANU! Hädajuhtumil saab kanderihmal ohutusaasa (I) tömmata. Masin vabaneb siis kohe kanderihma küljest ja kukub maapinnale.

Käepideme positsiooni muutmine (joon. 10)

Kui soovite muuta käepideme positsiooni, siis lükake lüliti (13) löpuni ja samaaegselt saate käepidet 5 erinevasse positsiooni (-90°, -45°, 0°, 45°, 90°) pöörata. Kui olete seadistanud soovitud positsiooni, siis fikseerige nihklüliti (13) seda lahti lastes.

Hekikääride käivitamine (joon. 11)

Seadme käivitamiseks peate vajutama esmalt ohutuslülitiit (14). Alles selle vajutamise järel saate seadme gaasihoova (15) vajutamisega käivitada. Laske seadme seiskamiseks gaasihoob lahti.

8. Tööjuhised

Töötamine hekikääridega

• Hekikäärid sobivad hekkide, põõsaste ja puhmaste lõikamiseks.
• Hoidke hekikääre mölema käega oma kehast ohutus kauguses.
• Maksimaalne lõikeläbimõõt sõltub puiduliigist, puidu vanusest, niiskusesisaldusest ja kõvadusest.
• Lühendage seetõttu väga jämedad oksaharud enne heki lõikamist oksakääridega vastavale pikkusele.
• Hekikääre saab kahepoolsete nugade töttu edaspidi ja tagurpidi või pendelliigutustega ühelt küljelt teisele juhtida.
• Lõigake esmalt heki küljed ja alles siis ülaserv.
  • Lõigake hekki altpoolt ülespoole.
• Lõigake hekk trapetsikujuliseks. See takistab heki alumise piirkonna paljanemist valgusepuuduse töttu.
• Pingutage heki pikkuses joondusnöör, kui soovite heki ülaserva ühtlaselt kärpida.
• Lõigake mitme töökäiguga, kui tuleb tugevasti tagasi lõigata.
• Eemaldage tingimata hekist võõrosad (nt traat), sest need võivad hekikääride nuge kahjustada.
• Tähelepanu! Noad talitlevad järele! Ärge pidurdage nuge käega.

Õige ajahetk lõikamiseks:

• Lehtpuuhekk: juuni ja oktoober
- Okaspuuhekk: aprill ja august
- Kiiresti kasvav hekk: alates maist u iga 6 nädala järel

Pöörake tähelepanu hekis pesitsevatele lindudele. Lükake siis heki lõikamist edasi või jätke see piirkond vahele.

Õlitage nuge ja nurgaseadurit iga kord enne töö al-gust keskkonnasõbraliku määrdeõliga.

Õlitage regulaarselt ka töö ajal.

TÄHELEPANU! Ölitage ainult seisatud mootoriga!

TÄHELEPANU! Vale kasutamine ja kuritarvitamine võib hekikääre kahjustada ning eemalepaisatavate osade tõttu raskeid vigastusi põhjustada.

Järgige hekikääridest tingitud önnetusohu vähendamiseks järgmisi punkte:

• Ärge lõigake põõsaid või puid läbimõõduga üle 2 cm.
• Vältige kokkupuudet metallist kehadega, kividega jms.
• Kontrollige hekikääre regulaarselt kahjustuste suhtes. Ärge kasutage kahjustatud hekikääre kunagi edasi.

- Märgataval nürinemisel tuleb lasta hekikäärid kvalifitseeritud spetsialistil eeskirja järgi teritada. Märgatava viskumise korral tuleb hekikäärid välja vahetada.

9. Hooldus

HOIATUSJUHIS!

Võtke enne kõiki töid seadmel võrgupistik pistikupe-sast välja.

Kandke köigil töödel löiketööriistade kallal ja juures alati kaitsekindaid.

• Kontrollige seadet regulaarselt enne töö algust.
• Heaks kiidetud klienditeenindus peab kahjustatud lõikenoad remontima või välja vahetama, enne kui seadmega tohib töötada.
• Puhastage lõikenuge iga kord pärast tööd pehme harjaga ja pihustage õhuke kiht vedelat kaitseõli kogu noale.
• Hoidke mootorikorpuse ventilatsiooniavad alati puhtad ja vabad.
• Ärge puhastage seadet ega pihustage sellele kunagi vett. Puhastage mootorikorpust ainult niiske lapiga ja ärge kasutage kunagi puhastusvahendit või lahustit! Seetõttu võivad seadme plastosad kahjustada saada. Kuivatage lõpuks mootorikorpus hoolikalt.
• Säilitage masinat alati kaasapandud kaitseümbri- ses.
• Kasutage ainult originaaltarvikuid ja -varuosi.

• lahtised kinnitused
• kulunud või kahjustatud detailid
• paindunud, murdunud või kahjustatud lõikeseadis
• õigesti monteeritud ja korras katted või kaitsesea-dised
• kulumine, eelkõige lõikeseadise liugelõtk

Vahetage kahjustunud või nürid lõiketööriistad kohe välja, ka väheste kahjustuste korral.

Kuluosad

Ka sihtotstarbekohase kasutuse korral alluvad mõned detailid normaalsele kulumisele. Neid tuleb olenevalt kasutamise liigist ja kestusest regulaarselt asendada. Nende osade hulka kuuluvad muuhulgas lõiketööriist ja hoidetaldrik.

△ HOIATUS! Kasutage ainult tootja originaalvaru- ja tarvikuosi. Eiramise korral võib jõudlus väheneda, vigastused tekkida ja garantii kehtivuse kaotada.

Varuosade tellimine

Varuosade tellimisel tuleks edastada järgmised andmed:

• seadme tüüp
• seadme artiklinumber

Varuosad / tarvikud

Siin üles loetletud lõikemehhanisme saate alati kasutada koos masinaga tarnitud kaitseseadisega Köigi kahjude eest, mis tekivad käesolevas kasutusjuhendis esitatud juhiste eiramise tõttu, vastutab kasutaja ise.

See kehtib ka volitamata muudatuste kohta seadmel, volitamata varuosade, paigaldusosade, tööriistade, liigivõõra ja mitte sihtotstarbekohase kasutuse ning defektsete detailide kasutamise järgkahjude kohta.

Teenindus-informatsioon

Tuleb silmas pidada, et antud toote puhul vajatakse kasutusalasele või loomulikule kulumisele alluvaid või kulumaterjalidena järgmisi osi.

Kuluosad*: süsiharjad, lõikemehhanism

* ei sisaldu tingimata tarnekomplektis!

Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR kood.

10. Ladustamine

• Lahutage hekikäärid vooluvarustusest, kui seadet ei kasutata.
• Ölitage noad rooste vältimiseks sisse.
• Ladustage seade kuivas kohas lastele kättesaamatul viisil.
• Kui seadet ei kasutata, hoidke seda nii, et volitamata isikud ei saaks seda käivitada.

HOIATUS!

Ärge hoidke seadet kaitsmata väljaspool või niiskes keskkonnas.

11. Utiliseerimine ja taaskäitlus

Juhised pakendi kohta

Pakendusmaterjalid on taaskäideldavad. Palun utiliseerige pakendid keskkonnasõbralikult.

Juhised elektri- ja elektroonikaseadmete seadus (ElektroG) kohta

Elektri- ja elektroonikaseadmed ei kuulu olmeprügisse, vaid tuleb suunata eraldi kogumisse või utiliseerimisse!

• Vanad patareid või akud, mis pole püsivalt vanaseadmesse paigaldatud, tuleb enne äraandmist purustamata välja võtta! Nende utiliseerimist reguleeritakse patareiseadusega.
• Elektri- ja elektroonikaseadmete omanikud või kasutajad on seadusega kohustatud need kasutuse lõpus tagastama.
• Löppkasutaja kannab omavastutust utiliseeritava vanaseadmel isikupõhiste andmete kustutamise eest!
• Läbikriipsutatud prügikonteineri sümbol tähendab, et vanu elektri- ja elektroonikaseadmeid ei tohi utiliseerida olmeprügi kaudu.
• Vanad elektri- ja elektroonikaseadmed saab järgmistes kohtades tasuta ära anda:
• Avalik-õiguslikud utiliseerimis- või kogumispunktid (nt kommunaalsed toormejaamad)
• Elektriseadmete müügipunktid (statsionaarsed ja online), kui edasimüüjad on tagasivõtmiseks ko-hustatud või pakuvad seda vabatahtlikult.
• Kuni kolm vana elektriseadet seadmeliigi kohta maksimaalselt 25-sentimeetrise servapikkusega saate ilma tootjalt uut seadet soetamata talle tasuta ära anda või enda läheduses teise volitatud kogumispunkti suunata.
• Tootja ja levitaja edasised täiendavad tagasivõt-mistingimused saate teada vastavast klienditeenindusest.
• Tootja poolt eramajapidamisse uue elektriseadme kohaletarnimise korral võib see anda lõppkasutaja järelepärimisel korralduse vana elektriseade tasuta ära viia. Võtke selleks ühendust tootja klienditeenindusega.
• Need ütlused kehtivad ainult seadmete kohta, mis installeeritakse ja müüakse Euroopa Liidu liikmesriikides ning alluvad Euroopa direktiivile 2012/19/EL. Riikides väljaspool Euroopa Liitu võivad kehtida vanade elektri- ja elektroonikaseadmete utiliseerimise kohta kõrvalekalduvad nõuded.

12. Rikete kõrvaldamine

Järgmine tabel näitab vigade sümptomeid ja kirjeldab nende kõrvaldamise abinõusid, kui Teie masin ei tööta ükskord õigesti. Kui Te ei suuda probleemi selle abil lokaliseerida ja kõrvaldada, siis pöörduge teenindustöökotta.

Rike Võimalik põhjus Abinõu
Seade ei käivitu. •Võrgupinge pole sisse lülitatudOn/Off lüliti defektneÄrakulunud süsiharjadMootor defektneElektrikaabel on kahjustatud	Kontrollige pistikupesa ja vooluvarustust, vajaduse korral korraldage remont tunnustatud elektriku juures.Remont volitatud teeninduskeskusesRemont volitatud teeninduskeskusesRemont volitatud teeninduskeskusesKontrollige pikenduskaablit ja laske see vajaduse korral remontida.
Seade töötab katkestustega.	Elektrikaabel on kahjustatudSeesasetsevad ühendused on lahtiOn/Off lüliti defektne	Kontrollige pikenduskaablit ja laske see vajaduse korral remontida.Remont volitatud teeninduskeskusesRemont volitatud teeninduskeskuses
Halb lõikekvaliteet	Lõikenoad on nürid	Laske noad teritada või noaliist välja vahetada
Mootor töötab, aga reduktor ei liigu	Ajam on jämeda oksa või muude objektide tõttu blokeeritud	Lülitage hekikäärid kohe välja, tömmake pistikupesast välja ja eemaldage blokeeriv objekt

Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostja köik õigused garantille nimetatud vigade töttu. Öige käsitsemise korral anname oma masinatele garanti i seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame tasuta välja köik masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskölbmatuks

materjali- või tootmisvea tõttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse.

Garantija LV
