TPH900 - Dzīvžogu šķēres SCHEPPACH - Bezmaksas lietošanas instrukcija

Produkta veids	Elektriskais dzīvžogu šķēres
Zīmols	Scheppach
Modelis	TPH900
Barošanas spriegums	230-240 V ~ 50 Hz
Motora jauda	0,9 kW
Maksimālais griezuma diametrs	15 mm
Griezuma garums	410 mm
Griezuma ātrums	1000 min⁻¹
Svars	5,3 kg
Aizsardzības klase	II
Regulēšanas leņķis	-90°, 0°, +45° (135° kopā)
Skaņas spiediena līmenis	90 dB(A)
Garantētais skaņas jaudas līmenis	105 dB(A)
Vibrācijas (priekšā / aizmugurē)	2,72 / 3,05 m/s² (nenoteiktība K=1,5 m/s²)
Asmens veids	Dubultais tērauda asmens
Drošība	Drošības slēdzis, akseleratora svira, aizsargapvalks, drošības mēlīte uz plecu siksnas
Apkope	Eļļojiet asmeņus pirms katras lietošanas, tīriet ar mīkstu suku, neizmantojiet ūdeni
Atbilstoša lietošana	Dzīvžogu, krūmu un apakškrūmu griešana; tikai mājas lietošanai
Iekļautie piederumi	Pagarinātājs, plecu siksna, ķepiņas (3x), asmens aizsargapvalks
Garantija	Likumīga (atkarībā no pārdošanas valsts)

Bieži uzdotie jautājumi - TPH900 SCHEPPACH

Kā iedarbināt dzīvžogu šķēres TPH900?

Lai iedarbinātu, vispirms nospiediet drošības slēdzi (14), tad, to turot, nospiediet akseleratora sviru (15). Atlaidiet akseleratora sviru, lai apturētu ierīci.

Kādu eļļu izmantot asmeņu eļļošanai?

Izmantojiet videi draudzīgu eļļu, piemēram, standarta smēreļļu dārza instrumentiem. Pirms katras lietošanas uzklājiet eļļas miglu uz visu asmeņu virsmu.

Vai es varu lietot dzīvžogu šķēres lietū?

Nē, negrieziet mitrus dzīvžogus un neizmantojiet ierīci lietū. Sargājiet to no mitruma, lai izvairītos no elektriskās strāvas trieciena riska un bojājumiem.

Ko darīt, ja asmens iestrēgst?

Nekavējoties apturiet ierīci, atvienojiet kontaktdakšu, pēc tam noņemiet bloķējošo priekšmetu (zaru utt.) ar piemērotu instrumentu. Nekad neizmantojiet tieši rokas.

Kā noregulēt griezuma leņķi?

Pavelciet locītavas atbrīvošanas sviru (7) pret sevi, vienlaikus nospiediet locītavas fiksatoru (8), lai orientētu asmeni vienā no 7 pozīcijām. Veiciet šo regulēšanu ar izslēgtu motoru.

Kā tīrīt dzīvžogu šķēres pēc lietošanas?

Tīriet asmeņus ar mīkstu suku un apsmidziniet tos ar pretkorozijas eļļas miglu. Nekad neizmantojiet ūdeni vai šķīdinātājus. Noslaukiet korpusu ar mitru drānu un nosusiniet to.

Vai dzīvžogu šķēres var griezt resnus zarus?

Nē, maksimālais griezuma diametrs ir 15 mm. Lielākiem zariem vispirms izmantojiet zaru šķēres vai griezējinstrumentu. Nekad negrieziet cietu koksni vai līdzīgus materiālus.

Kur atrast rezerves daļas?

Oriģinālās rezerves daļas ir pieejamas Scheppach pēcpārdošanas servisā. Skenējiet QR kodu sākumlapā, lai piekļūtu servisa centram. Pasūtot, norādiet ierīces tipu un atsauces numuru.

Kā uzglabāt dzīvžogu šķēres?

Atvienojiet to, eļļojiet asmeņus, lai novērstu koroziju, un uzlieciet aizsargapvalku uz asmens. Uzglabājiet ierīci sausā un bērniem nepieejamā vietā.

Kādus aizsardzības līdzekļus valkāt?

Vienmēr valkājiet aizsargbrilles, dzirdes aizsardzību, aizsargcimdus, pretpaslīdēšanas drošības apavus un cieši pieguļošu apģērbu. Sasieniet garus matus.

LIETOŠANAS INSTRUKCIJA TPH900 SCHEPPACH

Simbolu, kas atrodas uz ierīces, skaidrojums

Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uzmanība uz iespējamiem riskiem. Ir precīzi jāizprot drošības simboli un skaidrojumi, uz kuriem tie attiecas. Brīdinājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos pasākumus, lai novērstu negadījumus.

	Pirms lietošanas sākšanas izlasiet un ievērojiet lietošanas instrukciju un drošības norādījumus!
	Brīdinājums! Neievērojot iespējami draudi dzīvībai, savainošanās risks vai instrumenta bojājumi
	Izmantojiet ausu aizsargus!
	Izmantojiet aizsargbrilles!
	leteicams valkāt drošības apavus!
	Lietojiet darba cimdus!
	levērībai! Savainošanās risks!Nekad nelieciet rokas nažu tuvumā. leslēdzot vai strādājot ar ierīci, nekad nepieskarieties nažiem.
	Neizmantojiet ierīci lietus laikā vai mitros apstākļos. Elektriskā trieciena risks!
	Ražojums atbilst spēkā esošajām Eiropas Direktīvām.
	Klase II - dubultā izolācija
	Neveiciet nekādus tīrīšanas, labošanas un apkopes darbus, kad ierīce darbojas. Atvienojiet tīkla kontaktspraudni.
	Brīdinājums par nokrītošiem priekšmetiem
	Garantētais skaņas jaudas līmenis
	Sargieties no elektrības kabeļiem! levērojiet vismaz 10 m atstatumu un 15 metrus līdz citām personām
△ levērībai!	Šajā lietošanas instrukcijā vietas, kuras attiecas uz jūsu drošību, mēs esam apgādājuši ar šādu zīmi.

Satura rādītājs: Lappuse:

1. levads 113
2. lerīces apraksts (1. att.).... 113
3. Piegādes komplekts 113
4. Noteikumiem atbilstoša lietošana.... 114
5. Svarīgi norādījumi 114
6. Tehniskie dati....117
7. Uzstādīšana un vadība 117
8. Darba norādījumse.... 118
9. Apkope 118
10. Glabāšana....119
11. Utilizācija un otrreizēja izmantošana.... 119
12. Traucējumu novēršana.... 120
13. Atbilstības deklarācija 135

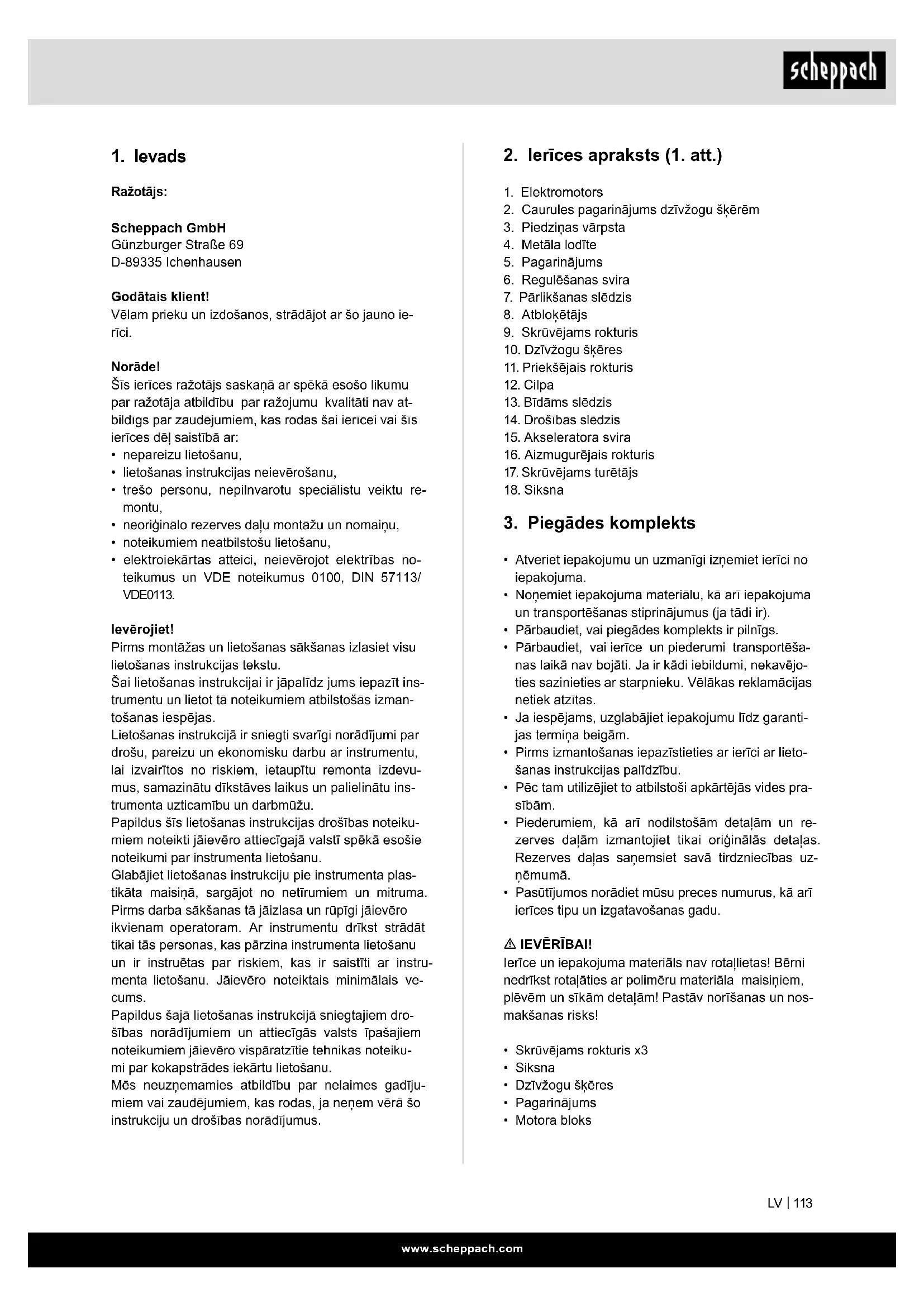

1. levads

Ražotājs:

Scheppach GmbH

Vēlam prieku un izdošanos, strādājot ar šo jauno ierīci.

Norāde!

Šīs ierīces ražotājs saskaņā ar spēkā esošo likumu par ražotāja atbildību par ražojumu kvalitāti nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēl saistībā ar:

• nepareizu lietošanu,
• lietošanas instrukcijas neievērošanu,
• trešo personu, nepilnvarotu speciālistu veiktu remontu,
• neoriginālo rezerves daļu montāžu un nomaiņu,
  • noteikumiem neatbilstošu lietošanu,
• elektroiekārtas atteici, neievērojot elektrības noteikumus un VDE noteikumus 0100, DIN 57113/VDE0113.

levērojiet!

Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu.

Šai lietošanas instrukcijai ir jäpalīdz jums iepazīt instrumentu un lietot tā noteikumiem atbilstošās izman-tošanas iespējas.

Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar instrumentu, lai izvairītos no riskiem, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palielinātu instrumenta uzticamību un darbmūžu.

Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jāievēro attiecīgajā valstī spēkā esošie noteikumi par instrumenta lietošanu.

Glabājiet lietošanas instrukciju pie instrumenta plastikāta maisinā, sargājot no netīrumiem un mitruma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ikvienam operatoram. Ar instrumentu drīkst strādāt tikai tās personas, kas pārzina instrumenta lietošanu un ir instruētas par riskiem, kas ir saistīti ar instrumenta lietošanu. Jāievēro noteiktais minimālais vecums.

Papildus šajā lietošanas instrukcijā sniegtajiem drošības norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehnikas noteikumi par kokapstrādes iekārtu lietošanu.

Mēs neuzņemamies atbildību par nelaimes gadījumiem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

2. lerīces apraksts (1. att.)

1. Elektromotors
2. Caurules pagarinājums dzīvžogu škērēm
3. Piedziņas vārpsta
4. Metāla lodīte
5. Pagarinājums
6. Regulēšanas svira
7. Pārlikšanas slēdzis
8. Atblokētājs
9. Skrūvējams rokturis
10. Dzīvžogu škēres
11. Priekšējais rokturis
12. Cilpa
13. Bīdāms slēdzis
14. Drošības slēdzis
15. Akseleratora svira
16. Aizmugurējais rokturis
17. Skrūvējams turētājs
18. Siksna

3. Piegādes komplekts

• Atveriet iepakojumu un uzmanîgi iznemiet ierîci no iepakojuma.
• Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti. Ja ir kādi iebildumi, nekavējo-ties sazinieties ar starpnieku. Vēlākas reklamācijas netiek atzītas.
• Ja iespējams, uzglabājiet iepakojumu līdz garanti-jas termina beigām.
• Pirms izmantošanas iepazīstieties ar ierīci ar lietošanas instrukcijas palīdzību.
• Pēc tam utilizējiet to atbilstoši apkārtējās vides pra-sībām.
• Piederumiem, kā arī nodilstošām detaļām un rezerves daļām izmantojiet tikai oriģinālās detaļas. Rezerves daļas saņemsiet savā tirdzniecības uzņēmumā.
• Pasūtijumos norādiet mūsu preces numurus, kā arī ierīces tipu un izgatavošanas gadu.

⚠ IEVĒRĪBAI!

Ierīce un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar polimēru materiāla maisiniem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

• Skrūvējams rokturis x3
• Siksna
  • Dzīvžogu škēres
• Pagarinājums
• Motora bloks

4. Noteikumiem atbilstoša lietošana

lerīce atbilst spēkā esošajai EK Mašīnu direktīvai.

• Pirms darba sākuma visiem aizsargmehānismiem un drošības mehānismiem jābūt uzstādītiem uz ierīces.
• Šīs dzīvžogu škēres paredzētas mīkstu, jaunu dzīvžoga dzinumu apgriešanai. Tās nav piemērotas zaru, cieta koka vai citu materiālu griešanai.
• lerīce ir izstrādāta vienas personas vadībai.
• Operators darba zonā ir atbildīgs trešo personu priekšā.
• levērojiet visus drošības norādījumus un bīstamī-bas norādes uz ierīces.
• Uzturiet visus drošības norādījumus un bīstamības norādes uz ierīces pilnā skaitā salasāmā stāvoklī.
• Lietojiet ierīci tikai tehniski nevainojamā stāvoklī, kā arī atbilstoši noteikumiem, apzinoties drošības aspektus un iespējamos riskus, ievērojot lietošanas instrukciju!
• Nekavējoties novērsiet (uzticiet novērst) īpaši traucējumus, kas varētu kaitēt drošībai!
• Jāievēro ražotāja drošības, darba un apkopes noteikumi, kā arī tehniskajos datos minētie izmēri.
• Jāievēro atbilstošie nelaimes gadījumu novēršanas noteikumi un citi vispāratzītie drošības tehnikas noteikumi.
• lerīci drīkst lietot, apkopt vai labot tikai personas, kuras to pārzina, un ir instruētas par riskiem. Patvalīga izmainu veikšana ierīcē izslēdz ražotāja atbildību par šādu darbību rezultātā izrietošajiem bojājumiem.
• lerīci drīkst lietot tikai ar ražotāja originālajiem pie- derumiem un originālajiem instrumentiem.
• Jebkura lietošana, kas neatbilst šim mērķim, ir uzskatāma par noteikumiem neatbilstošu. Par šādu darbību rezultātā izrietošajiem bojājumiem ražotājs nav atbildīgs; risku uzņemas vienīgi pats lietotājs.
• Dzīvžogu škēres drīkst izmantot tikai dzīvžogu un krūmu griešanai. Citāds pielietojums, kāds nav norādīts šajā lietošanas instrukcijā, var sabojāt škēres vai smagi ievainot lietotāju, tādēļ tas nav iekļauts iespējamo pielietojuma veidu uzskaitījumā.
• lerīci nedrīkst izmantot komerciāliem, amatnieciskiem vai rūpnieciskiem mērķiem.
• Ja neesat pārliecināts par to, vai kāds darba apstāklis ir drošs vai nedrošs, nestrādājiet ar ierīci.

BRĪDINĀJUMA NORĀDE! Pirms ierīces lietošanas sākšanas jūsu pašu droštībai rūpīgi izlasiet šo rokasgrāmatu un vispārējos droštības norādījumus. Nododot ierīci trešām personām, kopā ar to vienmēr nododiet ari šo lietošanas instrukciju.

Nemiet vērā, ka mūsu ierīces noteikumiem atbilstošā veidā nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies garantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos darbos.

Kurš nedrīkst lietot ierīci:

Cilvēki, kuri nav iepazinušies ar lietošanas instrukciju, bērni līdz 16 gadu vecumam un cilvēki, kuri atrodas alkohola, narkotisko vielu, narkotisko vielu ietekmē, ir noguruši vai slimi.

5. Svarīgi norādījumi

Vispārīgie drošības norādījumi

⚠ BRĪDINĀJUMSI Izlasiet visus drošības norādījumus un norādes. Drošības norādījumu un norāžu neievērošana var izraisīt elektrisko triecienu, ugunsgrēku un/vai smagus savainojumus.

Uzglabājiet visus drošības norādījumus un norādes turpmākām uzziņām.

Drošības norādījumos izmantotais jēdziens “Elektro-instruments” attiecas uz elektroinstrumentiem, kurus darbina no elektrotīkla (ar tīkla barošanas kabeli), un uz elektroinstrumentiem, kurus darbina no akumulatora (bez tīkla barošanas kabela).

1. Darba vietas drošība

• Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtība vai neapgaismotas darba vietas var radīt nelaimes gadījumus.
• Nedarbojieties ar elektroinstrumentu sprādzienbīstamā vidē, kurā atrodas viegli aizdedzināmi šķidrumi, gāzes vai puteklji. Elektroinstrumenti ģenerē dzirksteles, kas var aizdedzināt puteklus vai tvaikus.
• Nelaidiet klāt bērnus un citas personas elektroinstrumenta lietošanas laikā. Uzmanības novēršanas gadījumā jūs varat zaudēt kontroli pār ierīci.

2. Elektriskā drošība

- Elektroinstrumenta kontaktspraudnim jäiederas kontaktligzdä. Kontaktspraudni nekädä veidä nedrīkst izmainīt. Neizmantojiet adaptera kontaktspraudņus kopā ar iezemētiem elektroinstrumentiem. Neizmainīti kontaktspraudņi un piemērotas kontaktligzdas mazina elektriskā trieciena risku.

• Nepieļaujiet kermana kontaktu ar iezemētām virsmām, piem., caurulēm, apkures aprīkojumu, plītīm un ledusskapjiem. Pastāv paaugstināts elektriskā trieciena risks, ja jūsu kermenis ir iezemēts.

• Sargājiet elektroinstrumentus no lietus vai slapjuma. Ūdens iekļūšana elektroierīcē palielina elektriskā trieciena risku.

• Neizmantojiet kabeli citam nolūkam, lai pārnēsātu, uzkarinātu elektroinstrumentu vai atvienotu kontaktspraudni no kontaktligzdas. Sargājiet kabeli no karstuma, eļļas, asām malām vai kustīgām ierīces daļām. Bojāti vai sapinušies vadi palielina elektriskā trieciena risku.

• Kad darbojaties ar elektroinstrumentu ārpus telpām, izmantojiet tikai pagarinātāja kabeļus, kuri ir piemēroti ari darbiem ārpus telpām. Darbiem ārpus telpām piemērota pagarinātāja kabeļa lietošana mazina elektriskā trieciena risku.
• Ja elektroinstrumenta lietošana mitrā vidē nav no- vēršama, izmantojiet noplūdstrāvas aizsargslēdzi. Noplūdstrāvas aizsargslēdža lietošana mazina elektriskā trieciena risku.

BRĪDINĀJUMSI Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstākļos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju.

3. Personu drošiba

• Rīkojieties piesardzīgi un pievērsiet uzmanību tam, ko darāt, un prātīgi sāciet darbu ar elektroinstrumentu. Nelietojiet elektroinstrumentu, ja esat noguris vai atrodaties narkotisko vielu, alkohola vai medikamentu iespaidā. Neuzmanības brīdis elektroinstrumenta lietošanas laikā var izraisīt nopietnus savainojumus.
• Lietojiet individuālos aizsardzības līdzekļus un vienmēr uzlieciet aizsargbrilles. Individuālo aizsardzības līdzekļu lietošana, piem., pretputekļu respirators, neslīdoši drošības apavi, aizsargķivere vai ausu aizsargi, atkarībā no elektroinstrumenta veida un izmantošanas, mazina savainojumu risku.
• Nepieļaujiet nejaušu iedarbināšanu. Pārliecinieties, vai elektroinstruments ir izslēgts, pirms jūs to pievienojat pie elektroapgādes un/vai akumulatora, to satverat vai pārnēsājat. Ja elektroinstrumenta pārnēsāšanas laikā turat pirkstu uz slēdža vai ierīci ieslēgtā veidā pievienojat pie elektroapgādes, tad var notikt nelaimes gadījumi.
• Pirms ieslēdzat elektroinstrumentu, nonemiet regulēšanas darbarīkus vai uzgriežņu atslēgas. Instruments vai atslēga, kas atrodas rotējošā ierīces daļā, var radīt savainojumus.
• Nepieļaujiet nedabiskas Ķermeņa pozas. leņemiet stabilu pozīciju un vienmēr saglabājiet līdzsvaru. Tādējādi jūs varat labāk kontrolēt elektroinstrumentu negaidītās situācijās.

• Valkājiet piemērotu apgērbu. Nevalkājiet platu apgērbu vai rotaslietas. Sargājiet matus, apgērbu un cimdus no kustīgajām daļām. Kustīgās daļas var satvert valīgu apgērbu, rotaslietas vai garus matus.

• Ja ir iespējams uzstādīt putekļu nosūkšanas iekārtas un putekļu uztveršanas iekārtas, pārliecinieties, vai tās ir pievienotas, un tiek pareizi izmantotas. Putekļu nosūkšanas iekārtas izmantošana var mazināt bīstamību, ko rada putekļi.

• Neuzskatiet, ka esat pilnīgā drošībā, un neignorē-jiet elektroinstrumenta drošības noteikumus, pat ja pēc daudzām lietošanas reizēm pārzināt elektroinstrumentu. Nevērīga rīkošanās var sekundes dalās radīt smagus savainojumus.

4. Elektroinstrumenta izmantošana un apkalpošana

• Nepārslogojiet ierīci. Izmantojiet savā darbā šim nolūkam paredzētu elektroinstrumentu. Ar piemē-roto elektroinstrumentu jūs darbojaties labāk un drošāk norādītajā jaudas diapazonā.
• Nelietojiet elektroinstrumentu, kuram ir bojāts slēdzis. Elektroinstruments, kuru nav iespējams vairs ieslēgt vai izslēgt, ir bīstams, un tas ir jāsalabo.
• Atvienojiet kontaktspraudni no kontaktligzdas un / vai nonemiet akumulatoru, pirms veicat ierīces regulējumus, nomaināt piederumus vai noliekat projām ierīci. Šis piesardzības pasākums novērš elektroinstrumenta nejaušu palaišanu.
• Uzglabājiet neizmantotos elektroinstrumentus bērniem nepieejamā vietā. Neļaujiet lietot ierīci personām, kuras nepārzina šo ierīci vai nav izlasījušas šos norādījumus. Elektroinstrumenti ir bīstami, ja tos lieto nepieredzējušas personas.
• Rūpīgi kopiet elektroinstrumentus. Pārbaudiet, vai kustīgās daļas nevainojami darbojas un neiestrēgst, vai daļas nav salūzušas vai nav bojātas tā, ka ir traucēta elektroinstrumenta darbība. Pirms ierīces izmantošanas lieciet bojātās daļas salabot. Daudzu nelaimes gadījumu cēlonis ir slikti apkopti elektroinstrumenti.
• Uzturiet savus griezējinstrumentus asus un tīrus. Rūpīgi kopti griezējinstrumenti ar asām griezējmalām mazāk iestrēgst un ir vieglāk vadāmi.
• Izmantojiet elektroinstrumentu, piederumus, darbinstrumentus utt. atbilstoši šim norādēm. Turklāt nemiet vērā darba apstāklus un izpildāmo darbu. Elektroinstrumenta lietošana citiem neparedzētiem lietošanas gadījumiem var radīt bīstamas situācijas.
• Nodrošiniet, lai rokturi un satveršanas virsmas būtu sausas, tīras un nebūtu notraipītas ar ellu un ziežvielu. Slideni rokturi un satveršanas virsmas neatlauj elektroinstrumenta drošu vadību un kontroli neparedzamās situācijās.

5. Serviss

- Uzticiet savu elektroinstrumentu labot tikai kvalificētiem speciālistiem un, izmantojot tikai originālās rezerves daļas. Tādējādi nodrošina to, ka būs saglabāta elektroinstrumenta drošība.

Drošības norādījumi attiecībā uz dzīvžogu škērēm

• Sargājiet visas kermana daļas no nogriešanas naža. Nemēginiet naža darbības laikā novākt nogriezto materiālu vai pieturēt griežamo materiālu. Noņemiet nogriezto materiālu tikai tad, kad ierīce ir izslēgta. Neuzmanības brīdis dzīvžogu šķēru lietošanas laikā var radīt smagus savainojumus.
• Pārnēsājiet dzīvžogu škēres aiz roktura ar apstādinātu nazi. Transportējot vai uzglabājot dzīvžogu škēres, vienmēr uzvelciet aizsargpārsegu. Rūpīga rīkošanās ar ierīci samazina savainošanās risku, ko rada nazis.
• Turiet elektroinstrumentu aiz izolētajām satveršanas virsmām, jo nogriešanas nazis var saskarties ar savu tīkla barošanas kabeli. Nogriešanas naža kontakts ar spriegumu vadošu līniju var pakļaut spriegumam ierīces metāla daļas un radīt elektrisko triecienu.
• Sargājiet kabeli no griešanas zonas. Darba procesā kabelis var būt aizsegts krūmājā, un nejauši tikt nogriezts.

Drošības norādījumi

Rūpīgi izlasiet un ievērojiet drošības norādījumus un instrukciju!

1. Pirms jebkādiem darbiem, kurus jūs veiksiet dzīvžogu škērēm, un klūdainu darbību gadījumā jāatvieno tīkla kontaktspraudnis, piem.,
2. Kabela bojājumi
3. Nažu tīrīšana
4. Pārbaude traucējumu gadījumā
5. Tīrīšana un apkope

6. Nejauša izslēgšana

7. Ierīce var izraisīt nopietnus savainojumus! Rūpīgi izlasiet lietošanas instrukciju par pareizu rīkošanos, par sagatavošanas darbiem, par tehnisko uzturēšanu, par ierīces palaišanu un izslēgšanu. lepazīstieties ar visiem vadības elementiem un ierīces lietpratīgo lietošanu.

8. Dzīvžogu škēres drīkst vadīt tikai ar abām rokām.

9. Strādājot ar dzīvžogu škērēm, ievērojiet drošu po-zīciju un valkājiet cietus apavus.

10. Negrieziet lietus laikā vai slapjus dzīvžogus, un neatstājiet ierīci ārpus telpām. To nedrīkst lietot, kamēr tā ir slapja.

11. Griešanas laikā ir ieteicama aizsargbriļļu un ausu aizsargu lietošana.

12. Valkājiet piemērotas darba drēbes, piem., cim- dus, neslīdošus apavus un drēbes, kas nav pla- tas. Gariem matiem lietojiet matu sietinu.

13. Nepieļaujiet neraksturīgu stāju un nodrošiniet stabilu pozīciju, īpaši izmantojot kāpnes un pakāpienus.

14. Darba laikā turiet ierīci pietiekami tālu no ķermeṇa.

15. Uzmaniet, lai darba zonā vai pagriešanas diapa-zonā neuzturētos ne cilvēki, ne dzīvnieki.

16. Pārnēsājiet dzīvžogu škēres tikai aiz vadīšanas roktura.

17. Turiet kabeli ārpus griešanas zonas.
18. Pirms lietošanas apskatiet savienošanas vadu, vai nav bojājuma un novecojuma pazīmju.
19. Dzīvžogu škēres drīkst lietot tikai tad, ja savienošanas vads atrodas nebojātā stāvoklī.
20. Neatvienojiet tīkla kontaktspraudni, izvelkot no kontaktligzdas aiz kabela. Nepārnēsājiet ierīci aiz kabela. Nepielaujiet jebkādus kabela bojājumus.
21. Sargājiet kabeli no karstuma, destruktīviem škīd-rumiem un asām škautnēm. Nekavējoties nomainiet bojātos kabelus.
22. Nosprostojoties griešanas mehānismam, piem., ar resniem zariem utt., nekavējoties jāpārtrauc dzīvžogu šķēru darbība – atvienojiet tīkla kontakt-spraudni, un tikai tad drīkst novērst nosprostoju-ma iemeslu.
23. Uzglabājiet ierīci sausā, drošā un bērniem nepie-ejamā vietā.
24. Transportēšanas un glabāšanas laikā griešanas mehānisms vienmēr jānosedz ar griešanas mehānisma aizsargu.
25. Nepieļaujiet instrumenta pārslodzi un izmantošanu citam nolūkam, proti, dzīvžogu škēres ir izman-tojamas tikai dzīvžogu, krūmu un ceru griešanai.
26. Izmantojiet tikai vadus un fiksējamos kontakt-spraudņus, kas ir atļauti lietošanai ārpus telpām;
27. Savienošanas vads HO7RN-F 2x1,0 ar sapresē-tu kontūras dakšu.
28. Pagarinātāja vads HO7RN-F 3G1,5 ar zemējuma kontaktspraudni, kas aizsargāts pret šlakstošu ūdeni, un zemējuma kontakta savienojumu.
29. Elektroinstrumentu darbībai ir ieteicams izmantot noplūdes strāvas aizsargmehānismu vai noplūdes strāvas aizsargslēdzi ar 30mA atkrišanas strāvu. Jautājiet elektrotehnikas speciālistam!
30. Dzīvžogu škērēm jāveic regulāra, lietpratīga pārbaude un apkope. Nomainiet bojātos nažus tikai pa pāriem. Ja bojājums radies kritiena vai trieciena dēļ, obligāti jāveic profesionāla pārbaude.
31. Rūpīgi veiciet šī instrumenta kopšanu un apkopi. Uzturiet šo instrumentu tīru un asu, lai darbs veik- tos labāk un drošāk. levērojiet un izpildiet apkopes un kopšanas norādes.
32. Atbilstoši Vācijas lauksamniecības arodbiedrību prasībām ar elektriski darbināmām dzīvžogu škērēm darbus drīkst izpildīt tikai personas, kas vecākas par 17 gadiem. Pieaugušo uzraudzībā ir pieļaujams darboties personām no 16 gadu vecuma.
33. Nelietojiet ierīci, ja tai ir bojāts vai pārmērīgi nolietots griešanas mehānisms.

34. lepazīstieties ar apkārtni un ievērojiet iespējamos riskus, kurus jūs varbūt varētu nesadzirdēt ierīces trokšna dēl.

35. Nekad nemēginiet lietot daļēji komplektētu ierīci vai tādu, kura ir aprīkota ar neatļauti izmainītu konstrukciju.

36. Nedrīkst pieļaut dzīvžogu šķēru lietošanu, ja tuvu-mā atrodas personas galvenokārt bērni.

37. Bērni nedrīkst lietot dzīvžogu škēres.

38. Trokšņu rašanās darba vietā var pārsniegt 85 dB. Šajā gadījumā operatoram ir nepieciešami skaņas un dzirdes aizsardzības pasākumi.

39. Vienmēr nodrošiniet, lai visi rokturi un aizsargmehānismi būtu piestiprināti, lietojot dzīvžogu škēres.

40. Pirms darba apskatiet dzīvžogu, vai nav slēptu objektu, piem., stieple utt.

41. Šī ierīce nav paredzēta tam, lai to lietotu personas (tostarp bērni) ar ierobežotām fiziskām, sensoriskām vai garīgām spējām, vai pieredzes un/ vai zināšanu trūkuma dēļ, ja vien tās neatradās par drošību atbildīgās personas uzraudzībā vai nesaņēma no tās norādes, kā ierīce jālieto. Bērni jāuzrauga, lai pārliecinātos, vai viņi nerotaļājas ar ierīci.

Uzglabājiet drošības norādījumus drošā vietā.

⚠ Atlikušie riski

lerīce ir konstruēta saskaņā ar tehniskās attīstības līmeni un vispāratzītajiem drošības tehnikas noteikumiem. Tomēr darba laikā var rasties daži atlikušie riski.

- Pirkstu un delnu savainošanās risks, ko rada strādājošs instruments nelietpratīgas vadīšanas gadījumā.

- Apdraudējums, ko rada strāva, izmantojot nepienācīgus elektropieslēguma vadus.

- Veselības apdraudējums, ko rada dzīvžogu škēres garu galvas matu un valīga apgērba gadījumā. Lietojiet individuālos aizsardzības līdzekļus, piemēram, matu tīklinu un cieši pieguļošu darba apgērbu.

- Neskatoties uz visiem veiktajiem pasākumiem, var saglabāties arī slēpti atlikušie riski.

- Atlikušos riskus var minimizēt, ja kopā ievēro “Drošības norādījumus” un “Noteikumiem atbilstošu lietošanu”, kā arī lietošanas instrukciju.

6. Tehniskie dati

Plaušanas diametrs 15 mm

Asmens lenka regulēšana	-90°/0°/+45° (135°)
Griešanas garums 410 mm
Maks. griešanas ātrums	1000 min ^-1
Motors	230 - 240V / 50 Hz
Motora nominālā jauda	0,9 kW
Svars ar dzīvžogu škērēm	5,3 kg

Paturētas tiesības veikt tehniskas izmainas!

Skañas intensitātes līmenis izmērīts saskaņā ar attiecīgajiem standartiem:

Skañas spiediens L_pA = 90 dB

Skanas jauda L_WA=105 dB

Mērījuma klūda K _PA = 3 dB

Valkājiet ausu aizsargus.

Trokšnu iedarbība var izraisīt dzirdes zudumu.

Vibrācija:

Dzīvžogu škēres: A_hv = priekšā 2,75 m/s ^2 aizmugurē 3,05 m/s ^2

Mērījuma klūda K _PA = 1,5 m/s ^2

lerobežojiet skañas intensitātes līmeni un vibrāciju līdz minimumam!

• Izmantojiet tikai nevainojamas ierīces.
• Regulāri apkopiet un tīriet ierīci.
• Pielāgojiet savu darba veidu ierīcei.
• Nepārslogojiet ierīci.
• Ja nepieciešams, uzticiet pārbaudīt ierīci.

- Izslēdziet ierīci, kad to nelietojat.

- Lietojiet cimdus.

7. Uzstādīšana un vadība

MONTĀŽA

Ierīces salikšanas laikā ievērojiet norādītās montā- žas instrukcijas.

Uzstādiet rokturi pie ierīces (3.-4. att.)

Atveriet skrūvējamo turētāju (17). Novietojiet priekšē-jo rokturi (11) vajadzīgajā pozīcijā un aizveriet skrūvē- jamo turētāju (17). Griežot skrūvējamo rokturi, nofik- sējiet roktura pozīciju.

Pagarinājuma /dzīvžogu škēru montāža (5.-6. att.)

Savienojiet kopā abas caurules. Lūkojiet, lai metāla lodīte (4) un urbums atrastos vienā līnijā. Sabīdiet kopā abas caurules, līdz piedziņas vārpsta (3) nofiksējas caurulē, ja tas tā nenotiek, griežot atrodiet pie-mēroto pozīciju. Pēc tam pagrieziet metāla lodīti (4) pret urbumu, kamēr arī tā nofiksējas. Ierīci drīkst lietot tikai tad, ja metāla lodīte ir nofiksēta. Pēc tam nofiksējiet pozīciju, griežot skrūvējamo rokturi (9).

Lenka regulēšana (7.-8. att.)

Lai dzīvžogu škēres novietotu vajadzīgajā lenķa po-zīcijā, jāpavelk pārlikšanas slēdzis (7) uz savu pusi, vienlaikus jāsatver atblokētājs (8). Tagad jūs varat noregulēt 7 dažādus lenķus, lai varētu optimāli pielāgoties dažādiem darba apstākliem.

Siksnas piestiprināšana. (9., 12. att.)

lerīce jāizmanto kopā ar lenci.

Līdzsvarojiet ierīci tikai tad, kad tā ir izslēgta.

- Uzvelciet Ienci.

• Laujiet ierīcei karāties.

• Griezējinstruments normālas darba pozas laikā var knapi pieskarties zemei.
• Lences drošības cilpa IEVĒRĪBAI! Ārkārtas gadījumā varat pavilkt lences drošības cilpu (I). Tad ierīce nekavējoties atvienojas no lences un nokrīt zemē.

Roktura pozīcijas izmaina (10. att.)

Ja vēlaties mainīt roktura pozīciju, bīdiet slēdzi (13) līdz galam, vienlaikus jūs varat griezt rokturi 5 dažā-dās pozīcijās (-90°, -45°, 0°, 45°, 90°). Ja esat no-regulējis vajadzīgo pozīciju, laujiet bīdāmajam slē-dzim (13) nofiksēties, to atlaižot.

Dzīvžogu škēru palaišana (11. att.)

Lai palaistu ierīci, vispirms jānospiež drošības slēdzis (14). Tikai tad, ja tas ir nospiests, varat palaist ierīci, nospiežot akseleratora sviru (15). Atlaidiet akseleratora sviru, lai apturētu ierīci.

8. Darba norādījumse

Darbs ar dzīvžogu škērēm

• Dzīvžogu škēres ir piemērotas dzīvžogu un krūmu griešanai.
• Ar abām rokām turiet dzīvžogu škēres drošā attālumā no kermana.
• Maksimālais griezuma diamets ir atkarīgs no kok-snes veida, vecuma, mitruma satura un koksnes cietības.
• Pirms dzīvžoga griešanas ar zaru škērēm nogrieziet ľoti biezus zariņus atbilstošajā garumā.
• Abpusējie naži ľauj dzīvžogu škēres virzīt uz priekšu un atpakal vai ar svārsta kustībām no vienas puses uz otru.
• Vispirms nogrieziet dzīvžoga sānu malas un pēc tam augšmalu.
  • Grieziet dzīvžogu no apakšas uz augšu.
• Grieziet dzīvžogu trapeces formā. Tas novērš apakšējās dzīvžoga daļas nokalšanu gaismas trūkuma dēļ.
• Lai vienmērīgi apcirptu dzīvžoga augšmalu, novelciet dzīvžoga garumā vadības auklu.
• Ja nepieciešama pamatīga griešana, veiciet to vai-rākos piegājienos.
• No dzīvžoga ir svarīgi aizvākt sveškermenus (pie-mēram, stiepli), jo tie var sabojāt dzīvžogu škēru nažus.
• levērībai! Naži turpina griezties! Nebremzējiet nažus ar roku.

Istais laiks griešanai:

• Lapu dzīvžogs: Jūnijs un oktobris
• Skuju dzīvžogs: Aprīlis un augusts
• ātri augošs dzīvžogs: no maija apm. ik pēc 6 ne-dēlām

Pievērsiet uzmanību dzīvžogā ligzdojošiem putniem. Ja tādus atrodat, pārceliet dzīvžoga griešanu vai izlaidiet attiecīgo dzīvžoga daļu.

Pirms darba uzsākšanas iee¶lojiet nažus un lenka regulēšanas iekārtu ar videi draudzīgu smērē¶u. Arī darba laikā regulāri e¶lojiet nažus.

IEVĒRĪBAI! Eļlojiet tikai, kamēr motors ir izslēgts!

IEVĚRĪBAI! Nepareiza lietošana un var sabojāt dzīvžogu škēres un izraisīt lidojošu detaļu radītus nopietnus savainojumus.

Lai samazinātu dzīvžogu škēru izraisītu negadījumu risku, ievērojiet tālāk norādītos punktus:

• Nekad negrieziet krūmus vai kokmateriālus, kuru diametrs ir lielāks par 2 cm.
• Nepieļaujiet saskari ar metāla virsmām, akmeņiem utt.
• Regulāri pārbaudiet, vai dzīvžogu škēres nav bojāts. Nekad nelietojiet bojātas dzīvžogu škēres.
• Ja dzīvžogu škēres ir manāmi neasas, tās ir jāasina saskaņā ar kvalificēta speciālista norādījumiem. Ja pastāv manāma dzīvžogu škēru nelīdzsvarotība, tās ir jānomaina.

9. Apkope

BRĪDINĀJUMA NORĀDE!

Pirms visu darbu veikšanas pie ierīces atvienojiet kontaktdakšu no kontaktligzdas.

Veicot jebkādus darbus griezējinstrumentiem un to apkārtnē, vienmēr lietojiet aizsargcimdus.

• Pārbaudiet ierīci ikreiz pirms darba sākšanas.
• Pirms drīkst sākt darbu ar ierīci, bojātie nogriešanas naži jāsalabo vai jānomaina sertificētā klientu servisā.
• Pēc katra darba notīriet nogriešanas nažus ar mīkstu suku, un uzsmidziniet šķidrās aizsargellas plānu kārtinu uz visa naža.
• Vienmēr uzturiet brīvas un tīras motora korpusa ventilācijas atveres.
• Nekad netīriet vai neapsmidziniet ierīci arūdeni. Tīriet motora korpusu tikai ar mitru drānu un nekad neizmantojiet tīrīšanas līdzekļus vai šķīdinātājus! Pretējā gadījumā var sabojāt ierīces plastmasas daļas. Pēc tam motora korpusu rūpīgi nožāvējiet.
• Vienmēr uzglabājiet ierīci ar komplektā iekļauto aizsargapvalku.
• Izmantojiet tikai oriğinâlos piederumus un oriğinâlâs rezerves daļas.

Pārbaudiet, vai dzīvžogu škērēm nav acīmredzamu trūkumu kā:

• valīgi stiprinājumi
• nolietotas vai bojātas detaļas
• saliekts, salauzts vai bojāts griešanas mehānisms
• pareizi uzstādīti un neskarti pārsegi vai aizsargierīces.
• nav nodiluma, it īpaši, vai ir pareiza griešanas mehānisma darba sprauga,

Nekavējoties nomainiet bojātus vai neasus griezējinstrumentus, pat ar nelieliem bojāju-miem.

Nodilumam pakļautās daļas

Pat ja tās izmanto kā paredzēts, dažas detaļas ir pakļautas normālam nodilumam. Tās regulāri jāmaina atkarībā no lietošanas veida un ilguma. Šīs detaļas iekļauj griezējinstrumentu un stiprinājuma plāksni.

⚠ BRĪDINĀJUMS! Izmantojiet tikai ražotāja oriģinālās rezerves daļas un piederumus. To neievērojot, var samazināties jauda, var gūt savainojumus un jūs varat zaudēt garantiju.

Rezerves daļu pasūtīšana

Veicot rezerves daļu pasūtīšanu, jānorāda šāda informācija:

• ierīces veids;
• ierīces artikula numurs;

Rezerves daļas / piederumi

Šeit uzskaitītajiem griešanas komplektiem vienmēr varat izmantot aizsargierīci, kas piegādāta kopā ar ierīci

Par zaudējumiem, kas radušies, neievērojot šajā lietošanas instrukcijā dotās norādes, atbildīgs ir pats lietotājs.

Tas attiecas arī uz ierīces neautorizētām izmainām, uz neautorizētu rezerves daļu, piederumu, darba instrumentu izmantošanu, uz mērķim un noteikumiem neatbilstošu izmantošanu, kā arī uz zaudējumiem, kas radušies, izmantojot bojātas detaļas.

Servisa informācija

Jäievēro, ka šim ražojumam šādas daļas ir pakļautas lietošanas vai dabiskajam nodilumam, vai šādas daļas ir nepieciešamas kā patērējamie materiāli.

Nodilstošās detaļas*: Ogles sukas, griešanas komplekts

* nav obligāti iekļauts piegādes komplektā!

Rezerves daļas un piederumus saņemsiet mūsu servisa centrā. Šim nolūkam noskenējiet titullapā esošo kvadrātkodu.

10. Glabāšana

• Atvienojiet dzīvžogu škēres no strāvas padeves, ja ierīce netiek izmantota.
• leellojiet nažus, lai novērstu rūsēšanu.
• Glabājiet ierīci sausā un bērniem nepieejamā vietā.
• Ja ierīci nelieto, glabājiet to tā, lai nepilnvarotas personas to nevarētu iedarbināt.

BRĪDINĀJUMS!

Neglabājiet ierīci neaizsargātā veidā ārpus telpām vai mitrā vidē

11. Utilizācija un otrreizēja izmantošana

Norādes par iepakojumu

Iepakojuma materiāli ir pārstrādājami. Utilizējiet iepakojumus atbilstoši apkārtējās vides prasībām.

Norādes par Vācijas elektrisko un elektronisko iekārtu likumu (ElektroG)

Nolietotās elektriskās un elektroniskās iekārtas nedrīkst izmest sadzīves atkritumos, bet gan tās jānodod šķirošanas vai utilizācijas punktā!

• Nolietotās baterijas vai akumulatori, kas nav nekustīgi iebūvēti nolietotajās iekārtās, pirms nodošanas jāizņem bez sagraušanas! To utilizāciju regulē Vācijas likums par baterijām.
• Elektrisko un elektronisko iekārtu īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā.
• Gala lietotājs patstāvīgi ir atbildīgs par savu personī-go datu dzēšanu no utilizējamajās nolietotās iekārtas!
• Nosvītrotā atkritumu konteinera simbols nozīmē, ka elektriskās un elektroniskās iekārtas nedrīkst utilizēt sadzīves atkritumos.
• Nolietotās elektriskās un elektroniskās iekārtas var nodot bez maksas šādās vietās:

- Publiski-tiesiskās utilizācijas vai savākšanas vietas (piem., komunālie būvlaukumi)

- Elektroiekārtu pārdošanas vietas (stacionāri un tiešsaistē), ja tirdzniecības uzņēmumiem ir uzlikts par pienākumu veikt pienēmšanu atpakaļ, vai tie sniedz šādu pakalpojumu brīvprātīgi.

- Līdz trim nolietotām elektroiekārtām atbilstoši katram iekārtas veidam, kuru malas garums ir maksimāli 25 centimetri, varat bez jaunas iekārtas iepriekšējas iegādes no ražotāja bez maksas nodot pie ražotāja vai kādā citā pilnvarotā savākšanas vietā jūsu tuvumā.

- Citas ražotāja un izplatītāja papildu pienēmšanas atpakal, prasības uzzināsiet attiecīgajā klientu servisā.

- Ja ražotājs veic jaunas elektroiekārtas piegādi privātai mājsaimniecībai, tas var ierosināt nolietotās elektroiekārtas bezmaksas savākšanu pēc gala lietotāja pieprasījuma. Šim nolūkam sazinieties ar ražotāja klientu servisu.

- Šie apgalvojumi attiecas tikai uz ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībvalstīs, un kas ir pakļautas Eiropas Direktīvas 2012/19/ES prasībām. Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atšķirīgas prasības attiecībā uz nolietoto elektrisko un elektronisko iekārtu utilizāciju.

12. Traucējumu novēršana

Turpmākajā tabulā ir parādītas kļūdu pazīmes un aprakstīts, kā jūs varat tās novērst, ja jūsu ierīce nedarbojas pareizi. Ja jūs tādā veidā nevarat lokalizēt un novērst problēmu, vērsieties jums tuvākajā servisa darbnīcā.

Traucējums lespējamais cēlonis Novēršana
Ierīce nesāk darboties. • Nav ieslēgts tīkla spriegumsBojāts “On/Off” slēdzisNolietotas ogles sukasBojāts motorsStrāvas vads ir bojāts	• Pārbaudiet kontaktligzdu vai elektroapgādi, ja nepieciešams, nododiet to labošanai sertificētam elektrikim.Labošanas darbu veic pilnvarotā servisa centrāLabošanas darbu veic pilnvarotā servisa centrāLabošanas darbu veic pilnvarotā servisa centrāPārbaudiet pagarinātāja kabeli, un, ja nepieciešams, uzticiet to salabot.
Ierīce darbojas ar pārtraukumiem.	• Strāvas vads ir bojātslekšējie savienojumi ir valīgiBojāts “On/Off” slēdzis	• Pārbaudiet pagarinātāja kabeli, un, ja nepieciešams, uzticiet to salabot.Labošanas darbu veic pilnvarotā servisa centrāLabošanas darbu veic pilnvarotā servisa centrā
Slikta griešanas kvalitāte	• Nogriešanas naži ir neasi	• Uzticiet uzasināt nažus vai nomainīt nažu līsti
Motors darbojas, taču pārvads nekustas	• Piedziņa ir nosprostota ar resnu zaru vai citiem objektiem	• Dzīvžogu šķēres nekavējoties izslēdziet, atvienojiet no elektroapgādes un novāciet nosprostojošos objektus

Acīmredzami defekti ir jāpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atīlīdzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves daļu, kas iespējams kluvusi nelietojama bojātu materiālu vai ražošanas

defektu dēļ šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garan-tējam tikai gadījumā, ja mums ir garantija no saviem piegādātājiem. Jauno detaļu uzstādīšanas izmaksas ir jāuzņemas pircējam. Pirkluma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.

Garantija LT
