TPH900 - Nożyce do żywopłotu SCHEPPACH - Bezpłatna instrukcja obsługi

Typ produktu	Elektryczne nożyce do żywopłotu
Marka	Scheppach
Model	TPH900
Napięcie zasilania	230-240 V ~ 50 Hz
Moc silnika	0,9 kW
Maksymalna średnica cięcia	15 mm
Długość cięcia	410 mm
Prędkość cięcia	1000 min⁻¹
Waga	5,3 kg
Klasa ochronności	II
Kąt regulacji	-90°, 0°, +45° (łącznie 135°)
Poziom ciśnienia akustycznego	90 dB(A)
Gwarantowany poziom mocy akustycznej	105 dB(A)
Wibracje (przód / tył)	2,72 / 3,05 m/s² (niepewność K=1,5 m/s²)
Typ ostrza	Podwójne ostrze stalowe
Bezpieczeństwo	Wyłącznik bezpieczeństwa, dźwignia przyspieszenia, osłona ochronna, zaczep bezpieczeństwa na pasku nośnym
Konserwacja	Nasmaruj ostrza przed każdym użyciem, czyść miękką szczotką, nie używać wody
Zgodne przeznaczenie	Przycinanie żywopłotów, krzewów i krzaków; wyłącznie do użytku domowego
Dołączone akcesoria	Przedłużacz, pasek nośny, kołki (3x), osłona ostrza
Gwarancja	Ustawowa (zgodnie z krajem sprzedaży)

Często zadawane pytania - TPH900 SCHEPPACH

Jak uruchomić nożyce do żywopłotu TPH900?

Aby uruchomić, najpierw naciśnij wyłącznik bezpieczeństwa (14), a następnie, trzymając go, naciśnij dźwignię przyspieszenia (15). Zwolnij dźwignię przyspieszenia, aby zatrzymać urządzenie.

Jakiego oleju użyć do smarowania ostrzy?

Użyj oleju przyjaznego dla środowiska, na przykład standardowego oleju smarującego do narzędzi ogrodowych. Przed każdym użyciem nałóż mgiełkę oleju na całą powierzchnię ostrzy.

Czy mogę używać nożyc w deszczu?

Nie, nie przycinaj mokrych żywopłotów i nie używaj urządzenia w deszczu. Chroń je przed wilgocią, aby uniknąć ryzyka porażenia prądem i uszkodzeń.

Co zrobić, jeśli ostrze się zablokuje?

Natychmiast zatrzymaj urządzenie, odłącz wtyczkę, a następnie usuń blokujący przedmiot (gałąź itp.) za pomocą odpowiedniego narzędzia. Nigdy nie używaj rąk bezpośrednio.

Jak ustawić kąt cięcia?

Pociągnij dźwignię zwalniania przegubu (7) w swoją stronę, jednocześnie naciśnij blokadę przegubu (8), aby ustawić ostrze w jednej z 7 pozycji. Dokonuj tej regulacji przy wyłączonym silniku.

Jak wyczyścić nożyce po użyciu?

Wyczyść ostrza miękką szczotką i spryskaj je mgiełką oleju antykorozyjnego. Nigdy nie używaj wody ani rozpuszczalników. Przetrzyj obudowę wilgotną szmatką i wysusz.

Czy nożyce mogą ciąć grube gałęzie?

Nie, maksymalna średnica cięcia wynosi 15 mm. W przypadku grubszych gałęzi użyj najpierw sekatora lub przycinarki do gałęzi. Nigdy nie tnij twardego drewna ani podobnych materiałów.

Gdzie znaleźć części zamienne?

Oryginalne części zamienne są dostępne w serwisie posprzedażowym Scheppach. Zeskanuj kod QR na stronie głównej, aby uzyskać dostęp do centrum serwisowego. Podaj typ i numer referencyjny urządzenia podczas zamówienia.

Jak przechowywać nożyce?

Odłącz je, nasmaruj ostrza, aby zapobiec korozji, i załóż osłonę ochronną na ostrze. Przechowuj urządzenie w suchym miejscu niedostępnym dla dzieci.

Jaki sprzęt ochronny nosić?

Zawsze noś okulary ochronne, ochronniki słuchu, rękawice ochronne, antypoślizgowe buty bezpieczeństwa i dopasowane ubranie. Zwiąż długie włosy.

INSTRUKCJA OBSŁUGI TPH900 SCHEPPACH

Wyjaśnienie symboli na urządzeniu

Zastosowanie symboli w niniejszym podręczniku ma za zadanie zwrócenie uwagi na możliwe ryzyka. Symbole bezpieczeństwa i ich objaśnienia muszą być dokładnie zrozumiane. Same ostrzeżenia nie powodują usunięcia ryzyka i nie mogą zastąpić prawidłowych środków ochrony przed wypadkami.

	Przed uruchomieniem należy przeczytać niniejszą instrukcję obsługi i przestrzegać wskazówek bezpieczeństwa!
	Uwaga! W przypadku niezastosowania się do tego zalecenia, istnieje niebezpieczeństwo śmierci, obrażeń ciała lub uszkodzenia narzędzia.
	Używaj narzędzi ochrony słuchu!
	Stosować okulary ochronne i ochronne!
	Zaleca się noszenie obuwia ochronnego!
	Nosić rękawice robocze!
	Uwaga: Niebezpieczeństwo obrażeń!Nigdy nie sięgać rękami w okolice noży. Nigdy nie dotykać noża podczas włączania zasilania lub pracy z urządzeniem.
	Narzędzie powinny być zawsze suche i nie poddawane oddziaływaniom opadów atmosferycznych
	Produkt jest zgodny z obowiązującymi europejskimi dyrektywami.
	Klasa bezpieczeństwa II
	Przed przystąpieniem do jakichkolwiek prac nastawczych lub czyszczenia, a także w przypadku płataniny lub uszkodzenia przewodu zasilającego należy wyłączyć urządzenie i odłączyć je od zasilania.
	Ostrzeżenie o upadku przedmiotów
	Gwarantowany poziom mocy akustycznej
	Uważaj na przewody elektryczne! Zachować co najmniej 10 m odległość i 15 m do innych osób
⚠ Uwaga!	Miejsca w niniejszej instrukcji obsługi, które dotyczą bezpieczeństwa użytkownika, zostały oznaczone następującym znakiem.

Spis treści: Strona:

1. Wprowadzenie....79
2. Opis urządzenia (zdj. 1)....79
3. Zakres dostawy 79
4. Zastosowanie zgodne z przeznaczeniem 80
5. Ważne wskazówki....80
6. Dane techniczne....83
7. Montaż i obsługa 84
8. Wskazówka ostrzegawcza 84
9. Konserwacja....85
10. Przechowywanie 86
11. Utylizacja i recykling....86
12. Rozwiązywanie problemów....87
13. Deklaracja zgodności 135

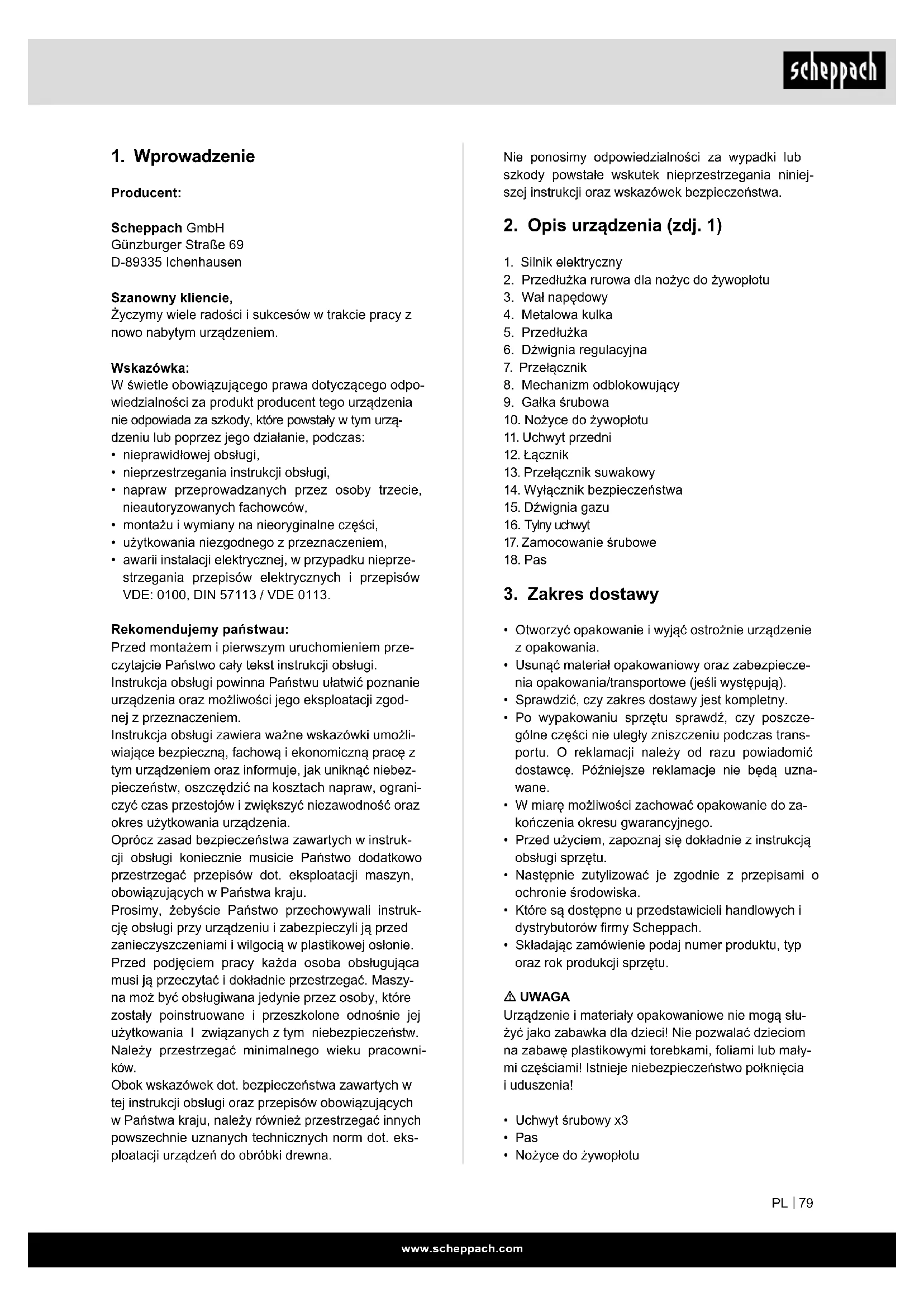

1. Wprowadzenie

Producent:

Scheppach GmbH

Życzymy wiele radości i sukcesów w trakcie pracy z nowo nabytym urządzeniem.

Wskazówka:

W świetle obowiązującego prawa dotyczącego odpowiedzialności za produkt producent tego urządzenia nie odpowiada za szkody, które powstały w tym urządzeniu lub poprzez jego działanie, podczas:

• nieprawidłowej obsługi,
• nieprzestrzegania instrukcji obsługi,
• napraw przeprowadzanych przez osoby trzecie, nieautoryzowanych fachowców,
• montażu i wymiany na nieoryginalne części,
• użytkowania niezgodnego z przeznaczeniem,
• awarii instalacji elektrycznej, w przypadku nieprzestrzegania przepisów elektrycznych i przepisów VDE: 0100, DIN 57113 / VDE 0113.

Rekomendujemy państwau:

Przed montażem i pierwszym uruchomieniem przeczytajcie Państwo cały tekst instrukcji obsługi. Instrukcja obsługi powinna Państwu ułatwić poznanie urządzenia oraz możliwości jego eksploatacji zgodnej z przeznaczeniem.

Instrukcja obsługi zawiera ważne wskazówki umożliwiające bezpieczną, fachową i ekonomiczną pracę z tym urządzeniem oraz informuje, jak uniknąć niebezpieczeństw, oszczędzić na kosztach napraw, ograniczyć czas przestojów i zwiększyć niezawodność oraz okres użytkowania urządzenia.

Oprócz zasad bezpieczeństwa zawartych w instrukcji obsługi koniecznie musicie Państwo dodatkowo przestrzegać przepisów dot. eksploatacji maszyn, obowiązujących w Państwa kraju.

Prosimy, żebyście Państwo przechowywali instrukcję obsługi przy urządzeniu i zabezpieczyli ją przed zanieczyszczeniami i wilgocią w plastikowej osłonie. Przed podjęciem pracy każda osoba obsługująca musi ją przeczytać i dokładnie przestrzegać. Maszyna może być obsługiwana jedynie przez osoby, które zostały poinstruowane i przeszkolone odnośnie jej użytkowania I związanych z tym niebezpieczeństw. Należy przestrzegać minimalnego wieku pracowników.

Obok wskazówek dot. bezpieczeństwa zawartych w tej instrukcji obsługi oraz przepisów obowiązujących w Państwa kraju, należy również przestrzegać innych powszechnie uznanych technicznych norm dot. eksploatacji urządzeń do obróbki drewna.

Nie ponosimy odpowiedzialności za wypadki lub szkody powstałe wskutek nieprzestrzegania niniejszej instrukcji oraz wskazówek bezpieczeństwa.

2. Opis urządzenia (zdj. 1)

1. Silnik elektryczny
2. Wał napędowy
3. Metalowa kulka
4. Przedłużka
5. Dźwignia regulacyjna
6. Przełącznik
7. Mechanizm odblokowujący
8. Gałka śrubowa
9. Nożyce do żywopłotu
10. Uchwyt przedni
11. Łącznik
12. Przełącznik suwakowy
13. Wyłącznik bezpieczeństwa
14. Dźwignia gazu
15. Tylny uchwyt
16. Zamocowanie śrubowe

17. Pas

18. Przedłużka rurowa dla nożyc do żywopłotu

3. Zakres dostawy

• Otworzyć opakowanie i wyjąć ostrożnie urządzenie z opakowania.
• Usunąć materiał opakowaniowy oraz zabezpieczenia opakowania/transportowe (jeśli występują).
• Sprawdzić, czy zakres dostawy jest kompletny.
• Po wypakowaniu sprzętu sprawdź, czy poszczególne części nie uległy zniszczeniu podczas transportu. O reklamacji należy od razu powiadomić dostawcę. Późniejsze reklamacje nie będą uznawane.
• W miarę możliwości zachować opakowanie do zakończenia okresu gwarancyjnego.
• Przed użyciem, zapoznaj się dokładnie z instrukcją obsługi sprzętu.
• Następnie zutylizować je zgodnie z przepisami o ochronie środowiska.
• Które są dostępne u przedstawicieli handlowych i dystrybutorów firmy Scheppach.
• Składając zamówienie podaj numer produktu, typ oraz rok produkcji sprzętu.

⚠ UWAGA

Urządzenie i materiały opakowaniowe nie mogą służyć jako zabawka dla dzieci! Nie pozwalać dzieciom na zabawę plastikowymi torebkami, foliami lub małymi częściami! Istnieje niebezpieczeństwo połknięcia i uduszenia!

• Uchwyt śrubowy x3
• Pas

• Nożyce do żywopłotu

• Przedłużka

• Zespół silnika

4. Zastosowaniezgodne z przeznaczeniem

Maszyna odpowiada obowiązującej dyrektywie maszynowej WE.

• Przed rozpoczęciem pracy na maszynie muszą być zamontowane wszystkie urządzenia ochronne i za-bezpieczające.
• Nożyce do żywopłotu są przeznaczone do cięcia miękkiego, odrośniętego żywopłotu. Nie są przystosowane do cięcia gałęzi, twardego drewna lub innego materiału.

- Maszyna jest zaprojektowana do obsługi przez jedna osobę.

- Operator jest odpowiedzialny w obszarze roboczym za bezpieczeństwo osób trzecich.

- Przestrzegać wszystkich wskazówek bezpieczeństwa i ostrzegawczych umieszczonych na maszynie.

- Wszystkie wskazówki dotyczące bezpieczeństwa i zagrożeń, umieszczone na maszynie należy utzymywać w stanie czytelnym.

- Maszynę można użytkować wyłącznie w nienagannym stanie technicznym, zgodnie z przeznaczeniem, przestrzegając zasad bezpieczeństwa i ze świadomością zagrożeń oraz stosując się do wskazówek zawartych w instrukcji eksploatacji!

- Zwłaszcza usterki, mające negatywny wpływ na bezpieczeństwo, muszą być niezwłocznie usuwa- ne!

- Przestrzegać wskazówek producenta dotyczących bezpieczeństwa, pracy i konserwacji oraz wymiarów podanych w rozdziale Dane techniczne.

- Przestrzegać odnośnych przepisów bezpieczeństwa pracy oraz pozostałych, ogólnie uznanych zasad bezpieczeństwa technicznego.

- Użytkowanie, konserwacja i naprawa maszyny są dozwolone wyłącznie dla osób, które zostały wykwalifikowane w tym zakresie i poinformowane o zagrożeniach. Samowolne zmiany na maszynie wykluczają odpowiedzialność producenta za wynikające stąd szkody.

- Maszynę wolno użytkować wyłącznie z oryginalnym wyposażeniem i narzędziami producenta.

- Każde użycie wykraczające poza wyżej podane jest uważane za niezgodne z przeznaczeniem. Za wynikające stąd szkody producent nie odpowiada; ryzyko ponosi wyłącznie użytkownik.

- Nożyce do żywopłotu są przeznaczone wyłącznie do cięcia żywopłotów, zarośli i krzewów. Inne użycie, nieopisane w niniejszej instrukcji użytkowania, może prowadzić do uszkodzenia nożyc lub ciężkich obrażeń użytkownika i jest wyraźnie wykluczone z listy możliwych zastosowań.

• Urządzenie nie zostało skonstruowane do użytku komercyjnego, rzemieślniczego lub przemysłowego.
• W przypadku braku pewności, czy wybrane warunki robocze są bezpieczne, nie należy pracować z maszyną.

WSKAZÓWKA OSTRZEGAWCZA! Dla własnego bezpieczeństwa należy zapoznać się dokładnie z niniejszym podręcznikiem i wskazówkami bezpieczeństwa przed uruchomieniem urządzenia. Jeżeli urządzenie jest przekazywane osobom trzecim, należy zawsze dołączać instrukcję użytkowania.

Należy pamiętać, że zgodnie z przeznaczeniem na- sze urządzenia nie zostały skonstruowane do użytku komercyjnego, rzemieślniczego lub przemysłowego. Nie ponosimy odpowiedzialności w przypadku, gdy urządzenie jest stosowane w zakładach komercyj- nych, rzemieślniczych i przemysłowych oraz do po- dobnych działalności.

Nieuprawnieni użytkownicy:

Osoby, które nie zapoznały się z instrukcją obsługi, dzieci, niepełnoletni poniżej lat 16 jak również każdy, kto spożywał alkohol, narkotyki lub leki, nie mogą pracować z urządzeniem.

5. Ważne wskazówki

Ogólne wskazówki bezpieczeństwa

⚠ OSTRZEŻENIE Proszę przeczytać wszystkie wskazówki bezpieczeństwa i instrukcje. Nieprzestrzeganie wskazówek bezpieczeństwa i instrukcji mogą spowodować porażenie prądem elektrycznym, pożar oraz/lub poważne obrażenia.

Proszę zachować wszystkie wskazówki bezpieczeństwa i instrukcje do wykorzystania w przyszłości.

Pojęcie „narzędzie elektryczne” stosowane w instrukcjach bezpieczeństwa odnosi się do zasilanych sieciowo elektronarzędzi (z kablem sieciowym) oraz do zasilanych z akumulatora narzędzi elektrycznych (bez zasilacza).

1. Bezpieczeństwo na stanowisku pracy

• Obszar wykonywania pracy musi być czysty i dobrze oświetlony! Nieporządek lub nieoświetlone obszary robocze mogą prowadzić do wypadków.
• Nie wolno pracować z wykorzystaniem elektronarzędzi w otoczeniu zagrożonym eksplozją, w której znajdują się palne ciecze, gazy lub pyły. Elektronarzędzia powodują powstawanie iskier, które mogą spowodować zapalenie się pyłów lub oparów.

- Podczas pracy z wykorzystaniem elektronarzędzi w pobliżu nie mogą przebywać dzieci ani inne osoby. W przypadku odwrócenia uwagi można stracić kontrolę nad urządzeniem.

2. Bezpieczeństwo elektryczne

• Wtyczka połączeniowa elektronarzędzia musi pasować do gniazda. Nie wolno w żaden sposób przerabiać wtyczki. Nie wolno stosować wtyczek adaptera wraz z uziemionymi ochronnie elektronarzędziami. Nie przerabiane wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem elektrycznym.
• Należy unikać kontaktu ciała z uziemionymi powierzchniami, takimi jak rury, ogrzewanie, piece i lodówki. Istnieje zwiększone ryzyko porażenia prądem elektrycznym, gdy ciało jest uziemione.
• Elektronarzędzia należy trzymać z dala od deszczu i wilgoci. Wnikanie wody do elektronarzędzi zwiększa ryzyko porażenia prądem elektrycznym.
• Nie wolno ciągnąć za kabel w celu przenoszenia, zawieszania lub wyjmowania z gniazda elektronarzędzia. Kabel należy trzymać z dala od wysokich temperatur, oleju, ostrych krawędzi lub poruszających się elementów urządzenia. Uszkodzone lub zawinięte kable zwiększają ryzyko porażenia prądem elektrycznym.
• Podczas pracy z elektronarzędziem na wolnym powietrzu proszę stosować wyłącznie kable przedłużacza przystosowane do stosowania na zewnątrz. Stosowanie kabla przedłużacza przeznaczonego do stosowania na zewnątrz zmniejsza ryzyko porażenia prądem elektrycznym.
• Gdy użytkowanie elektronarzędzia w wilgotnym otoczeniu jest nieuniknione, proszę stosować wyłącznik ochronny. Stosowanie wyłączników ochronnych zmniejsza ryzyko porażenia prądem elektrycznym.

OSTRZEŻENIE! Niniejsze narzędzie elektryczne wytwarza podczas pracy pole elektromagnetyczne. Pole to może w pewnych okolicznościach wpływać negatywnie na aktywne lub pasywne implanty medyczne. W celu zmniejszenia ryzyka poważnych lub śmiertelnych obrażeń, osobom z implantami medycznymi przed użyciem narzędzia elektrycznego zaleca-my konsultację z lekarzem i producentem.

3. Bezpieczeństwo osób

- Pracować uważnie i zwracać uwagę na wykonywa- ne czynności. Zachować rozsądek podczas pracy. Nie używać urządzenia w stanie zmęczenia, pod wpływem narkotyków, alkoholu lub leków. Moment nieuwagi podczas używania urządzenia może do- prowadzić do poważnych obrażeń.

• Należy zakładać środki ochrony osobistej i zawsze okulary ochronne: Zakładanie środków ochrony osobistej, takich jak maska pyłowa, antypoślizgowe buty ochronne, kask ochronny lub środki ochrony słuchu, w zależności od rodzaju i zastosowania urządzenia, zmniejsza ryzyko obrażeń.
• Proszę zabezpieczyć przed możliwością niezamierzonego uruchomienia. Proszę się upewnić, że elektronarzędzie jest wyłączone przed jego podłączeniem do zasilania oraz/lub podłączeniem do akumulatora lub przenoszeniem.
  W przypadku, gdy podczas przenoszenia elektro-narzędzia naciśnie się włącznik lub gdy załączone urządzenie zostanie podłączone do zasilania, może dojść do wypadku.
• Proszę usunąć narzędzia nastawcze lub klucze przed załączeniem elektronarzędzia. Narzędzie lub klucz, które znajdują się w obracającym się elemencie urządzenia, mogą doprowadzić do obrażeń.
• Należy unikać nienormalnych postaw ciała. Przyjąć bezpieczną postawę i stale utrzymywać równowagę. Dzięki temu można lepiej kontrolować elektronarzędzie w nieoczekiwanych sytuacjach.
• Należy stosować odpowiednią odzież. Nie wolno zakładać luźnej odzieży ani biżuterii. Należy uważać, aby włosy, odzież i rękawice znajdowały się z dala od obracających się części. Luźna odzież, biżuteria lub długie włosy mogą zostać uchwycone przez obracające się części.
• Jeżeli istnieje możliwość zamontowania urządzeń odciągających lub wychwytujących pył należy się upewnić, że są one podłączone i prawidłowo użytkowane. Stosowanie odciągu pyłu może zmniejszyć zagrożenia ze strony pyłów.
• Przestrzegamy przed złudnym poczuciem bezpieczeństwa i ignorowaniem zasad bezpieczeństwa dla narzędzi elektrycznych, również gdy użytkownik w wyniku wielokrotnego użycia jest zaznajomiony z obsługą elektronarzędzia. Brak czujności może w ułamku sekundy doprowadzić do powstania ciężkich obrażeń.

4. Stosowanie i obchodzenie się z narzędziem elektrycznym

• Nie należy przeciązać urządzenia! Należy stosować elektronarzędzie dostosowane do określonej pracy. Praca z odpowiednim urządzeniem w podanym zakresie wydajności jest łatwiejsza i bezpieczniejsza.
• Nie wolno użytkować elektronarzędzia z uszkodzonym wyłącznikiem. Elektronarzędzie, którego nie da sie załączyć lub wyłączyć jest niebezpieczne i należy go naprawić.

• Proszę wyłączyć wtyczkę z gniazda oraz/lub wyjąć akumulator przed wyłączeniem urządzenia z eksploatacji, wymienić akcesoria lub odłożyć urządzenie. Te działania zabezpieczające zapobiegają przed niezamierzonym uruchomieniem elektronarzędzia.

• Nieużywane elektronarzędzia należy trzymać poza zasięgiem dzieci. Osoby, które nie znają sposobu obsługi urządzenia lub nie zapoznały się z odpowiednimi instrukcjami, nie mogą go użytkować. Elektronarzędzia są być niebezpieczne, gdy są użytkowane przez niedoświadczone osoby.

• Elektronarzędzia należy starannie pielęgnować. Sprawdzić, czy części ruchome prawidłowo funkcjonują, czy nie są blokowane oraz czy jakieś części nie uległy uszkodzeniu w sposób naruszający prawidłowe funkcjonowanie elektronarzędzia. Przed uruchomieniem urządzenia należy zlecić naprawę uszkodzonych części. Przyczynę wielu wypadków stanowią nieprawidłowo konserwowane elektronarzędzia.
• Narzędzia tnące muszą być zawsze ostre i czyste. Prawidłowo pielęgnowane narzędzia tnące posiadające ostre krawędzie tnące są mniej narażone na blokowanie i łatwiejsze w prowadzeniu.
• Należy stosować elektronarzędzia, akcesoria, itp. zgodnie z niniejszymi zaleceniami. Proszę uwzględniać równocześnie panujące warunki pracy i wykonywane czynności. Użytkowanie elektronarzędzi do zastosowań innych, niż przewidziane, może prowadzić do niebezpiecznych sytuacji.
• Uchwyty i powierzchnie uchwytu utrzymywać w stanie suchym, czystym i wolnym od oleju i smaru. Śliskie uchwyty i powierzchnie chwytowe nie pozwalają na bezpieczne trzymanie narzędzia i kontrolę nad nim w nieoczekiwanych sytuacjach.

5. Serwis

- Elektronarzędzia mogą być naprawiane tylko przez wykwalifikowanych fachowców i tylko z wykorzystaniem oryginalnych części zamiennych. Dzięki temu można zagwarantować bezpieczeństwo elektronarzędzi.

Wskazówki użytkowania dla nożyc do żywopłotu

• Nie zbliżać części ciała do noża tnącego. Jeżeli nóż pracuje, nie próbować usuwać lub przytrzymywać ciętego materiału. Usuwać zakleszczony, cięty materiał tylko przy wyłączonym urządzeniu. Chwila nieuwagi podczas używania nożyc do żywopłotu może spowodować ciężkie obrażenia.
• Nożyce do żywopłotu przenosić za uchwyt przy wyłączonym nożu. Podczas transportu i przechowywania nożyc do żywopłotu zawsze nakładać osłonę. Ostrożne obchodzenie się z urządzeniem zmniejsza ryzyko obrażeń powodowanych przez nóż.
• Trzymać narzędzie elektryczne za izolowane powierzchnie chwytowe, ponieważ nóż tnący może natrafić na własny kabel zasilający. Kontakt noża tnącego z przewodem pod napięciem może spowodować, że również metalowe części urządzenia znajdą się pod napięciem, i doprowadzić do porażenia prądem.

- Nie zbliżać kabla do obszaru cięcia. Podczas pracy kabel może zostać przypadkowo przecięty wskutek zakrycia przez zarośla.

Wskazówki bezpieczeństwa

Należy dokładnie przeczytać i przestrzegać wskazó- wek bezpieczeństwa oraz instrukcji!

1. Przed rozpoczęciem wszelkich prac przy nożycach do żywopłotu oraz w przypadku nieprawidłowego działania należy wyjąć wtyczkę z gniazdka.

2. Uszkodzenia kabla

3. Czyszczenie noża
4. Kontrola usterek
5. Czyszczenie i konserwacja

6. Niezamierzone wyłączanie

7. Maszyna może powodować poważne obrażenia! Przeczytać dokładnie instrukcję obsługi odnośnie prawidłowej obsługi, przygotowania, naprawy, uruchamiania i wyłączania maszyny. Zapoznać się ze wszystkimi elementami nastawczymi oraz prawidłowym użytkowaniem maszyny.

8. Nożyce do żywopłotu można prowadzić tylko dwoma rękami.
9. Podczas pracy z nożycami do żywopłotu zwracać uwagę na odpowiednią stabilność i mocne obuwie.
10. Nie wykonywać cięcia w deszczu, nie przycinać mokrego żywopłotu oraz nie zostawiać urządzenia na zewnątrz. Urządzenia nie wolno używać, jeśli jest mokre.
11. Podczas cięcia zaleca się zakładanie okularów ochronnych oraz nauszników.
12. Zakładać odpowiednią odzież roboczą, np. rękawice, buty z podeszwa antypoślizgową oraz odzież ściśle przylegającą do ciała. Na długie włosy zakładać siatkę ochronną.
13. Unikać nietypowej pozycji ciała i zapewniać odpowiednią stabilność, zwłaszcza w przypadku korzystania z drabin i stopni.
14. Podczas pracy zachować odpowiedni odstęp urządzenia od ciała.
15. Zwracać uwagę, by w obszarze roboczym lub strefie zasięgu nie znajdowały się żadne osoby ani zwierzęta.
16. Przenosić nożyce do żywopłotu wyłącznie za uchwyt prowadzący.
17. Nie zbliżać kabla do obszaru cięcia.
18. Przed użyciem sprawdzić przewód przyłączeniowy pod kątem oznak uszkodzenia lub starzenia.
19. Nożyc do żywopłotu można używać tylko, gdy przewód przyłączeniowy nie jest uszkodzony.
20. Nie ciągnąć za kabel w celu wyjęcia wtyczki z gniazda. Nie przenosić urządzenia za kabel. Uni- kać wszelkich uszkodzeń kabla.

21. Chronić kabel przed działaniem wysokiej temperatury, niszczącymi cieczami i ostrymi krawędzia mi. Uszkodzone kable natychmiast wymieniać.

22. W przypadku zablokowania urządzenia tnącego, np. przez grube gałęzie, itp. nożyce do żywopłotu należy natychmiast wyłączyć - wyciągnąć wtyczkę z gniazda, a dopiero potem usunąć przyczynę zablokowania.

23. Przechowywać urządzenie w suchym i bezpiecznym miejscu, niedostępnym dla dzieci.
24. Podczas transportu i przechowywania należy zawsze zakładać osłone urządzenia tnącego.
25. Unikać przeciążania narzędzia oraz używania go niezgodnie z przeznaczeniem, tzn. nożyce do żywopłotu są przeznaczone wyłącznie do cięcia żywopłotów, krzewów i bylin.

26. Używać tylko przewodów i gniazd przeznaczonych do zastosowania na wolnym powietrzu:

27. Przewód przyłączeniowy HO7RN-F 2x1,0 ze zin-tegowaną wtyczką konturową.

28. Przedłużacz HO7RN-F 3G1,5 z wtyczką i złączem z osłoną wodoszczelną.

29. Do eksploatacji narzędzi elektrycznych zaleca się zastosowanie urządzenia ochronnego prądu upływu lub wyłącznika różnicowo-prądowego z prądem wyzwalającym 30 mA. Proszę zwrócić się do wykwalifikowanego elektryka!

30. Nożyce do żywopłotu należy poddawać regularnej, fachowej kontroli i konserwacji. Uszkodzone noże należy wymieniać parami.

W przypadku uszkodzenia na skutek upadku lub uderzenia niezbędne jest zlecenie kontroli przez specjalistę.

1. Dbać o narzędzie i wykonywać starannie konserwację. Narzędzie utrzymywać w stanie czystym i naostrzone, aby zapewnić prawidłową i bezpieczną eksploatację. Przestrzegać wskazówek dotyczących konserwacji i pielęgnacji.
2. Zgodnie z przepisami rolniczych zrzeszeń zawodowych elektryczne nożyce do żywopłotu mogą być obsługiwane tylko przez osoby powyżej 17 roku życia. Osoby powyżej 16 roku życia mogą używać urządzenia pod nadzorem osób dorosłych.
3. Nie używać maszyny z uszkodzonym lub nadmiernie zużytym urządzeniem tnącym.
4. Zapoznać się z otoczeniem i zwracać uwagę na ewentualne zagrożenia, które mogą zostać Hiąte wskutek hałasu maszyny.
5. Nigdy nie próbować używać maszyny niekompletnej lub maszyny, w której dokonano niezatwierdzonych modyfikacji.
6. Należy unikać użytkowania nożyc do żywopłotu, jeśli w pobliżu znajdują się inne osoby, zwłaszcza dzieci.
7. Niedozwolone jest użytkowanie nożyc do żywopłotu przez dzieci

8. Emisja hałasu na stanowisku pracy może przekraczać 85 dB. W tym przypadku operator powinien zakładać nauszniki ochronne i izolację dźwiękową.

9. Zadbać o to, by wszystkie uchwyty i urządzenia ochronne były zamontowane podczas użytkowania nożyc do żywopłotu.

10. Przed rozpoczęciem pracy sprawdzić, czy w żywopłocie nie znajdują się jakiej przedmioty, np. druty, itp.
11. Urządzenie nie jest przeznaczone do użytkowania przez osoby (włącznie z dziećmi) z ograniczonymi zdolnościami fizycznymi, sensorycznymi lub umysłowymi lub które mają niewystarczające doświadczenie lub wiedzę do momentu, aż nie zostaną pouczone lub przyuczone do użytkowania urządzenia przez osobę, która jest odpowiedzialna za ich bezpieczeństwo. Uwazać na dzieci, żeby nie bawiły się urządzeniem.

Przechowywać niniejsze wskazówki bezpieczeństwa w bezpiecznym miejscu.

⚠ Ryzyka szczątkowe

Maszyna została skonstruowana zgodnie z najnowszym stanem techniki i uznanymi zasadami techniki bezpieczeństwa. Jednak podczas wykonywania prac

• mogą się pojawić poszczególne ryzyka szczątkowe.
• Niebezpieczeństwo obrażeń palców i dłoni ze strony obracającego się narzędzia w przypadku nieprawidłowego prowadzenia.
• Zagrożenie zdrowia spowodowane prądem w przypadku stosowania nieprawidłowych elektrycznych przewodów przyłączeniowych.
• Zagrożenie dla zdrowia w przypadku długich włosów i luźnej odzieży spowodowane nożycami do żywopłotu. Stosować środki ochrony indywidualnej takie jak siatka na włosy i ściśle przylegająca odzież robocza Ponadto, pomimo wszelkich podjętych kroków, mogą się pojawić ukryte ryzyka szczątkowe.
• Ryzyka szczątkowe można zminimalizować przestrzegając rozdziału „Wskazówki bezpieczeństwa” oraz „Użytkowanie zgodne z przeznaczeniem”, jak i całej instrukcji obsługi.

6. Dane techniczne

Średnica cięcia 15 mm

Regulacja kąta miecza	-90°/0°/+45° (135°)
Długość cięcia 410 mm
Prędkość cięcia maks. 1000 min	^-1
Silnik 230 - 240V / 50Hz
Moc znamionowa silnika	0,9 kW
Ciężar nożyc do żywopłotu	5,3 kg

Zastrzega się zmiany techniczne!

Informacja i emisja hałasu mierzona według obowiązujących norm:

Poziom ciśnienia akustycznego L_pA = 90 dB

Poziom mocy akustycznej L_WA = 105 dB

Odchylenie K_PA = 3 dB

Zakładać nauszniki ochronne.

Hałas może powodować utratę słuchu.

Wartości całkowite drgań

Wibracja przedniego uchwytu A _hv =2,72m/s ^2

Wibracja tylnego uchwytu A _hv =3,05m/s ^2

Odchylenie K_PA = 1,5 m/s^2

Emisję hałasu oraz wibracje należy ograniczyć do minimum!

• Stosować wyłącznie sprawne urządzenia.
• Urządzenie poddawać regularnej konserwacji i czyszczeniu.
• Dostosować metode pracy do urządzenia.
• Nie przeciązać urządzenia.
• W razie potrzeby oddać urządzenie do przeglądu.
• Gdy urządzenie nie jest używane, powinno być wyłączone.
• Zakładać rękawice

7. Montaż i obsługa

MONTAŽ

Podczas montażu tej maszyny należy postępować zgodnie z instrukcjami montażu.

Zamontować uchwyt przy maszynie (zdj. 3-4)

Otworzyć zamocowanie śrubowe (17). Ustawić uchwyt przedni (11) w żądanej pozycji i zamknąć zamocowanie śrubowe (17). Obracając gałką śrubową, ustalić pozycję uchwytu.

Montaż przedłużki / nożyc do żywopłotu (zdj. 5-6)

Połączyć obie rury. Sprawdzić, czy metalowa kulka (4) i otwór znajdują się w tej samej linii. Wsunąć obie rury razem, aż wał napędowy (3) zazębi się w rurze; w innym przypadku znaleźć właściwą pozycję poprzez obracanie. Wkręcić metalową kulkę (4) w otwór, aż nastąpi zazębienie. Urządzenie wolno stosować wyłącznie, gdy nastąpi zazębienie metalowej kulki. Ustalić pozycję, obracając uchwytem śrubowym (9).

Regulacja kąta (zdj. 7-8)

Aby umieścić nożyce do żywopłotu w żądanej pozycji kątowej, należy pociągnąć do siebie przełącznik (7) i jednocześnie chwycić mechanizm odblokowujący (8). Można teraz ustawić 7 różnych kątów, aby zapewnić optymalne dostosowanie do różnych warunków pracy.

Założyć pas (zdj. 9, 12)

Urządzenie wolno stosować tylko z pasem.

Wyregulować maszynę najpierw w wyłączonym sta- nie.

• Nałożyć pas.
• Rozkołysać maszynę.
• W normalnej pozycji roboczej narzędzie tnące może jeszcze dotykać podłoża.
• Pasek bezpieczeństwa na pasku
  UWAGA! W sytuacjach awaryjnych zakładkę bezpieczeństwa (I) można ściągnąć na pasek. Maszyna natychmiast odłącza się od pasa i spada do podłoża.

Zmienić pozycję uchwytu ręcznego (zdj. 10)

Jeżeli ma zostać zmieniona pozycja uchwytu ręcznego, należy przesunąć przełącznik (13) aż do oporu, jednocześnie można obrócić uchwyt ręczny w jedną z 5 pozycji (-90°, -45°, 0°, 45°, 90°). Po ustawieniu wybranej pozycji zablokować przełącznik suwakowy (13) poprzez jego zluzowanie.

Uruchamianie nożyc do żywopłotu (zdj. 11)

Aby uruchomić urządzenie, należy najpierw uruchomić wyłącznik bezpieczeństwa (14). Dopiero po jego naciśnięciu można uruchomić urządzenie, naciskając dźwignię gazu (15). W celu zatrzymania urządzenia należy zwolnić dźwignię gazu.

8. Wskazówka ostrzegawcza

Praca z nożycami do żywopłotu

• Nożyce do żywopłotu są przeznaczone do cięcia żywopłotów, zarośli i krzewów.
• Trzymać nożyce do żywopłotu obiema rękami, w bezpiecznej odległości od ciała.
• Maksymalna średnica cięcia zależy od rodzaju drewna, jego wieku, zawartości wilgoci i twardości.
• Bardzo grube gałęzie należy przed zastosowaniem nożyc skrócić za pomocą nożyc do gałęzi na odpowiednią długość.
• Dzięki dwustronnym nożom nożyce do żywopłotu mogą być prowadzone do przodu i wstecz, a dzięki ruchom wahadłowym z jednej strony na drugą.
• Najpierw obcinać bok żywopłotu, a dopiero potem górną krawędź.
• Obcinać żywopłot z dołu do góry.
• Obcinać żywopłot w formie trapezowej. Zapobiega to „ogołoceniu” dolnej części żywopłotu ze względu na mniejszy dostęp do światła.
• Poprowadzić przez długość żywopłotu naprężony sznur traserski, jeżeli górna krawędź żywopłotu ma być przycięta równomiernie.
• Jeżeli konieczne jest mocne przycięcie, wykonywać cięcie w kilku podejściach.
• Koniecznie usuwać obce przedmioty z żywopłotu (np. drut), ponieważ mogą one uszkodzić ostrza nożyc do żywopłotu.

- Uwaga! Noże poruszają się jeszcze chwilę po wyłączeniu! Nie zatrzymywać noży ręką.

Właściwy okres przycinania:

• Żywopłot liściasty: czerwiec do października
• Żywopłot iglasty: kwiecień do sierpnia
• Szybko rosnący żywopłot: od maja co ok. 6 tygodni

Zwracać uwagę na ptaki wysiadujące jaja w żywopłocie. W takim przypadku przesunąć obcinanie żywopłotu w czasie lub pominąć ten obszar.

Przed każdym rozpoczęciem pracy naoliwić noże i regulator kątowy ekologicznym olejem do smarowania.

Oliwić noże również regularnie podczas pracy.

UWAGA! Oliwienie przeprowadzać tylko przy wyłączonym silniku!

UWAGA! Nieprawidłowe zastosowanie lub użytkowanie niezgodnie z przeznaczeniem może prowadzić do uszkodzenia nożyc do żywopłotu oraz ciężkich obrażeń wskutek odrzucanych części.

Aby zmniejszyć niebezpieczeństwo wypadku, powodowane przez nożyce do żywopłotu, należy przestrzegać następujących punktów:

• Nigdy nie przycinać gałęzi lub drewna o średnicy większej niż 2cm.
• Unikać kontaktu z elementami metalowymi, kamieniami, itp.
• Sprawdzać regularnie nożyce do żywopłotu pod kątem uszkodzeń. Nigdy nie używać uszkodzonych nożyc do żywopłotu.
• W przypadku oznak stępienia nożyc do żywopłotu należy zlecić ich naostrzenie wykwalifikowanemu specjaliście zgodnie z przepisami. W przypadku oznak niewyważenia należy wymienić nożyce do żywopłotu.

9. Konserwacja

WSKAZÓWKA OSTRZEGAWCZA!

Przed wszelkimi czynnościami przy urządzeniu zawsze odłącać wtyczkę od gniazda zasilania.

Podczas wykonywania wszystkich prac przy i w pobliżu urządzeń tnących należy zawsze nosić rękawi- ce ochronne.

• Sprawdzać urządzenie regularnie przed rozpoczęciem pracy.
• Naprawę lub wymianę uszkodzonych noży tnących należy zlecać autoryzowanemu serwisowi klienta, przed rozpoczęciem pracy z urządzeniem.

• Po zakończeniu pracy wyczyścić noże tnące miękką szczotką i spryskać lekko cały noż lekko płynnym olejem ochronnym.

• Nigdy nie zastawiać otworów wentylacyjnych na obudowie silnika i utrzymywać je w czystości.

• Nigdy nie czyścić ani nie spryskiwać urządzenia wodą. Czyścić obudowę silnika tylko wilgotną ściereczką, nie używać żadnych środków czyszczących ani rozpuszczalników! W ten sposób mogłoby dojść do uszkodzenia plastikowych elementów urządzenia. Następnie wysuszyć starannie obudowę silnika.
• Przechowywać maszynę zawsze w dostarczonej osłonie ochronnej.
• Stosować tylko oryginalne akcesoria i części zamienne.

Sprawdzić nożyce do żywopłotu pod kątem widocznych wad:

• luźne zamocowania
• zużyte lub uszkodzone elementy
• wygięte, pęknięte lub uszkodzone urządzenie tnące
• prawidłowo zamontowane i nieuszkodzone osłony
• urządzenia ochronne zużycie, w szczególności poślizg urządzenia tnącego

Uszkodzone lub stępione narzędzia tnące od razu wymieniać, także przy nieznacznych uszkodzeniach.

Części zużywające się

Niektóre elementu ulegają zużyciu nawet przy zgodnym z przeznaczeniem używaniu. Takie elementy należy w zależności od rodzaju i czasu używania regularnie wymieniać. Do tych części należy między innymi narzędzie tnące i talerzyk przytrzymujący.

⚠ OSTRZEŻENIE! Stosować wyłącznie oryginalne części zamienne i akcesoria producenta. W przypadku nieprzestrzegania powyższego może dojść do zmniejszenia wydajności, wystąpienia obrażeń lub wygaśnięcia gwarancji.

Zamawianie części zamiennych

Przy zamawianiu części zamiennych należy podać następujące dane:

• Typ urządzenia
• Numer katalogowy urządzenia

Części zamienne / akcesoria

Dla wymienionych urządzeń tnących można stosować zawsze urządzenie ochronne dostarczone z maszyną

Użytkownik ponosi wyłączną odpowiedzialność za wszelkie szkody wynikające z nieprzestrzegania wskazówek podanych w niniejszej instrukcji użytkowania.

Powyższe obowiązuje również dla nieautoryzowanych zmian urządzenia, zastosowania nieautoryzowanych części zamiennych, montażowych, narzędzi roboczych, zastosowania niezgodnego z przeznaczeniem, szkód skutkowych wskutek użytkowania uszkodzonych elementów.

Informacje serwisowe

Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały eksploatacyjne.

Części zużywające się*: ostrze tnące, szczotki węglowe

* nie zawsze wchodzą w zakres dostawy!

Części zamienne i wyposażenie można zamówić w naszym punkcie serwisowym. W tym celu zeskanować kod QR znajdujący się na stronie tytułowej.

10. Przechowywanie

• Odłączyć nożyce do żywopłotu od zasilania, jeżeli urządzenie nie będzie używane.
• Naoliwić noże, aby zapobiec rdzewieniu.
• Przechowywać urządzenie w miejscu suchym, poza zasięgiem dzieci.
• Jeżeli urządzenie nie jest używane, przechowywać w taki sposób, aby nie zostało uruchomione przez osoby nieupoważnione

OSTRZEŻENIE!

Nie przechowywać urządzenia bez ochrony na wolnym powietrzu lub w otoczeniu wilgotnym.

11. Utylizacja i recykling

Wskazówki dotyczące opakowania

Materiały opakowaniowe nadają się do recyklingu. Opakowania należy utylizować w sposób przyjazny dla środowiska.

Wskazówki dotyczące ustawy o urządzeniach elektrycznych i elektronicznych (ElektroG)

Zużyte urządzenia elektryczne i elektroniczne nie wchodzą w skład odpadów domowych, lecz muszą być zbierane i usuwane oddzielnie!

• Zużyty sprzęt może mieć szkodliwy wpływ na środowisko i zdrowie ludzi z uwagi na potencjalną zawartość niebezpiecznych substancji, mieszanin oraz części składowych. Gospodarstwo domowe spełnia ważną rolę w przyczynianiu się do ponownego użycia i odzysku surowców wtórnych, w tym recyklingu zużytego sprzętu. Na tym etapie kształtuje się postawy, które wpływają na zachowanie wspólnego dobra jakim jest czyste środowisko naturalne.
• Stare baterie lub akumulatory, które nie są na stałe zainstalowane w starym urządzeniu, należy usu-nąć przed oddaniem go do serwisu nie powodując zniszczenia! Ich utylizacja jest regulowana ustawą o bateriach.
• Właściciele lub użytkownicy urządzeń elektrycznych i elektronicznych są prawnie zobowiązani do ich zwrotu po zakończeniu użytkowania.
• Użytkownik końcowy jest odpowiedzialny za usunięcie swoich danych osobowych ze starego urządzenia przeznaczonego do utylizacji!
• Symbol przekreślonego kosza na śmieci oznacza, że zużytego urządzenia elektrycznego i elektro-nicznego nie wolno wyrzucać razem z odpadami domowymi.

• Zużyte urządzenia elektryczne i elektroniczne można bezpłatnie oddawać w następujących miejscach:

• Publiczne punkty utylizacji lub zbiórki (np. podwórza budynków komunalnych)

• Punkty sprzedaży urządzeń elektrycznych (stacjonarne i internetowe), o ile sprzedawcy są zobowiązani do ich odbioru lub oferują je dobrowolnie.
• Do trzech sztuk urządzeń elektrycznych i elektronicznych każdego typu, o długości krawędzi nie większej niż 25 centymetrów, można bezpłatnie zwrócić do producenta bez konieczności wcześniejszego zakupu nowego urządzenia od producenta lub można je oddać do innego autoryzowanego punktu zbiórki w swojej okolicy.
• W celu uzyskania informacji na temat dodatkowych warunków przyjmowania zwrotów przez producentów i dystrybutorów należy skontaktować się z odpowiednim działem obsługi klienta.

- W przypadku dostarczenia przez producenta nowego urządzenia elektrycznego do prywatnego gospodarstwa domowego, może ono zorganizować bezpłatną zbiórkę zużytych urządzeń elektrycznych i elektronicznych na wniosek użytkownika końcowego. W tym celu należy skontaktować się z działem obsługi klienta producenta.

- Niniejsze oświadczenia dotyczą wyłącznie urządzeń zainstalowanych i sprzedawanych w krajach Unii Europejskiej i podlegają Dyrektywie Europejskiej 2012/19/UE. W krajach spoza Unii Europejskiej mogą obowiązywać inne przepisy dotyczące utylizacji zużytych urządzeń elektrycznych i elektronicznych.

12. Rozwiązywanie problemów

W poniższej tabeli podano oznaki błędów oraz opisano, jakie środki zaradcze zastosować, gdy maszyna nie pracuje prawidłowo. Jeżeli mimo to nie ma możliwości zlokalizowania i usunięcia problemu, należy zwrócić się do warsztatu serwisowego.

Usterka Możliwa przyczyna Środek zaradczy
Urządzenie nie uruchamia się.	Napięcie zasilające nie jest włączonePrzycisk On/Off uszkodzonyZużyte szczotki węgloweSilnik uszkodzonyKabel zasilający uszkodzony	Sprawdzić gniazdo lub zasilanie; jeżeli ko- nieczne, zlecić naprawę autoryzowanemu elektrykowi.Naprawa przez autoryzowane centrum serwisoweNaprawa przez autoryzowane centrum serwisoweNaprawa przez autoryzowane centrum serwisoweSprawdzić przedłużacz i zlecić jego napra- wę, jeśli wymagane.
Urządzenie pracuje z przerwami.	Kabel zasilający uszkodzonyPołączenia wewnętrzne poluzowały sięPrzycisk On/Off uszkodzony	Sprawdzić przedłużacz i zlecić jego wy- mianę, jeśli konieczne.Naprawa przez autoryzowane centrum serwisoweNaprawa przez autoryzowane centrum serwisowe
Niewłaściwa jakość cięcia	Noże tnące są stępione	Zlecić ostrzenie noży lub wymienić listwę nożową
Silnik działa, ale przekład- nia nie porusza się	Napęd jest zablokowany przez grubą gałąż lub inne przedmioty	Natychmiast wyłączyć nożyce do żywo- płotu, wyjąć wtyczkę i usunąć blokujący przedmiot

Wszelkie uszkodzenia muszą być zgłaszane w przeciągu 8 dni od daty otrzymania towaru, w przeciwnym wypadku, prawo do reklamacji wygasa. Gwarantujemy, że w czasie trwania gwarancji wymienimły wszelkie części maszyny, które okażą się niesprawne na skutek wad materiału z jakiego zostały wykonane lub błędów w produkcji bez dodatkowych opłat pod warunkiem, że

maszyna będzie obsługiwana zgodnie z zaleceniami. W odniesieniu do części nie produkowanych przez nas, gwarancja obowiązuje tylko w przypadku naszych dostawców. Koszty instalacji nowych części są ponoszone przez klienta. Odszkodowania wynikłe z uszkodzeń maszyny oraz redukcje ceny zakupu maszyny w ramach reklamacji nie będą rozpatrywane.

Garantii EE
