Producttype	Elektrische heggenschaar
Merk	Scheppach
Model	TPH900
Voedingsspanning	230-240 V ~ 50 Hz
Motorvermogen	0,9 kW
Max. snijdiameter	15 mm
Snijlengte	410 mm
Snijsnelheid	1000 min⁻¹
Gewicht	5,3 kg
Beschermingsklasse	II
Verstelhoek	-90°, 0°, +45° (totaal 135°)
Geluidsdrukniveau	90 dB(A)
Gegarandeerd geluidsvermogen	105 dB(A)
Trillingen (voor / achter)	2,72 / 3,05 m/s² (onzekerheid K=1,5 m/s²)
Mestype	Dubbel stalen mes
Veiligheid	Veiligheidsschakelaar, gashendel, beschermkap, veiligheidstab op de schouderriem
Onderhoud	Smeer de messen voor elk gebruik, reinig met een zachte borstel, geen water gebruiken
Conform gebruik	Het snoeien van hagen, struiken en heesters; alleen voor huishoudelijk gebruik
Inbegrepen accessoires	Verlengsnoer, schouderriem, molletjes (3x), beschermhoes voor mes
Garantie	Wettelijk (afhankelijk van het verkoopland)

Veelgestelde vragen - TPH900 SCHEPPACH

Hoe start ik de heggenschaar TPH900?

Om te starten, druk eerst op de veiligheidsschakelaar (14) en houd deze ingedrukt, druk dan op de gashendel (15). Laat de gashendel los om het apparaat te stoppen.

Welke olie gebruiken om de messen te smeren?

Gebruik een milieuvriendelijke olie, bijvoorbeeld een standaard smeerolie voor tuingereedschap. Breng voor elk gebruik een oliespray aan over het hele oppervlak van de messen.

Kan ik de heggenschaar in de regen gebruiken?

Nee, snoei geen natte hagen en gebruik het apparaat niet in de regen. Bescherm het tegen vocht om elektrische schokken en schade te voorkomen.

Wat te doen als het mes vastloopt?

Stop onmiddellijk het apparaat, trek de stekker uit, verwijder dan het blokkerende object (tak, enz.) met een geschikt gereedschap. Gebruik nooit de handen direct.

Hoe stel ik de snijhoek in?

Trek de ontgrendelingshendel van de scharnier (7) naar u toe, druk tegelijkertijd op de scharniervergrendeling (8) om het mes in een van de 7 standen te plaatsen. Voer deze aanpassing uit met stilstaande motor.

Hoe reinig ik de heggenschaar na gebruik?

Reinig de messen met een zachte borstel en besproei ze met een anti-corrosie oliespray. Gebruik nooit water of oplosmiddelen. Veeg de behuizing af met een vochtige doek en droog deze.

Kan de heggenschaar dikke takken snoeien?

Nee, de maximale snijdiameter is 15 mm. Gebruik voor dikkere takken eerst een takkenschaar of snoeischaar. Snoei nooit hardhout of soortgelijke materialen.

Waar vind ik reserveonderdelen?

Originale reserveonderdelen zijn verkrijgbaar bij de klantendienst van Scheppach. Scan de QR-code op de startpagina om toegang te krijgen tot het servicecentrum. Vermeld het type en het referentienummer van het apparaat bij bestelling.

Hoe bewaar ik de heggenschaar?

Haal de stekker uit het stopcontact, smeer de messen om corrosie te voorkomen en plaats de beschermhoes over het mes. Bewaar het apparaat op een droge plaats buiten bereik van kinderen.

Welke beschermingsmiddelen moet ik dragen?

Draag altijd een veiligheidsbril, gehoorbescherming, beschermende handschoenen, antislip veiligheidsschoenen en nauwsluitende kleding. Bind lang haar vast.

GEBRUIKSAANWIJZING TPH900 SCHEPPACH

Verklaring van de symbolen op het instrument

Het gebruik van symbolen in deze handleiding moet uw aandacht vestigen op eventuele risico's. De veiligheidssymbolen en verklaringen die hierbij gepaard gaan, moeten exact worden begrepen. De waarschuwingen zelf voorkomen geen risico's en kunnen de juiste maatregelen betreffende ongevallenpreventie niet vervangen.

	Lees voorafgaand aan de inbedrijfstelling de gebruikshandleiding en de veiligheidsvoorschriften!
	Waarschuwing! Bij niet naleven levensgevaar, risico op letsel of beschadiging van het gereedschap mogelijk.
	Draag een oorbescherming.
	Draag een oogbescherming.
	Draag altijd slipvrije veiligheidsschoenen met snijbescherming bij gebruik van het apparaat.
	Draag veiligheidshandschoenen.
	Let op Gevaar op letsel! Grijp nooit met uw handen in de nabijheid van de messen. Raak bij het inschakelen of tijdens de werkzaamheden aan het apparaat nooit de messen aan.
	Het apparaat mag niet bij regen of in vochtige omgevingen worden gebruikt. Risico op een elektrische schok!
	Het product voldoet aan de toepasselijke Europese richtlijnen.
	Beschermingsklasse II
	Voer geen reinigings-, reparatie- en onderhoudswerkzaamheden uit als de machine loopt. Trek de netstekker.
	Waarschuwing van vallende voorwerpen
	Gegarandeerd geluidsvermogensniveau
	Pas op voor elektrische bedrading! Houd tenminste 10 m afstand en 15 m aan andere personen
Let op!	In deze handleiding hebben we de plaatsen die te maken hebben met uw veiligheid met dit teken gemarkeerd.

Inhoudsopgave:

1. Inleiding 67
2. Beschrijving van het apparaat (afb. 1)......67
3. Inhoud van de levering 67
4. Beoogd gebruik 68
5. Belangrijke opmerkingen 68
6. Technische gegevens....72
7. Montage en bediening....72
8. Aanwijzingen voor het werk....73
9. Onderhoud 73
10. Opslag 74
11. Afvalverwerking en hergebruik....74
12. Probleemoplossingen....75
13. Conformiteitsverklaring 135

Pagina:

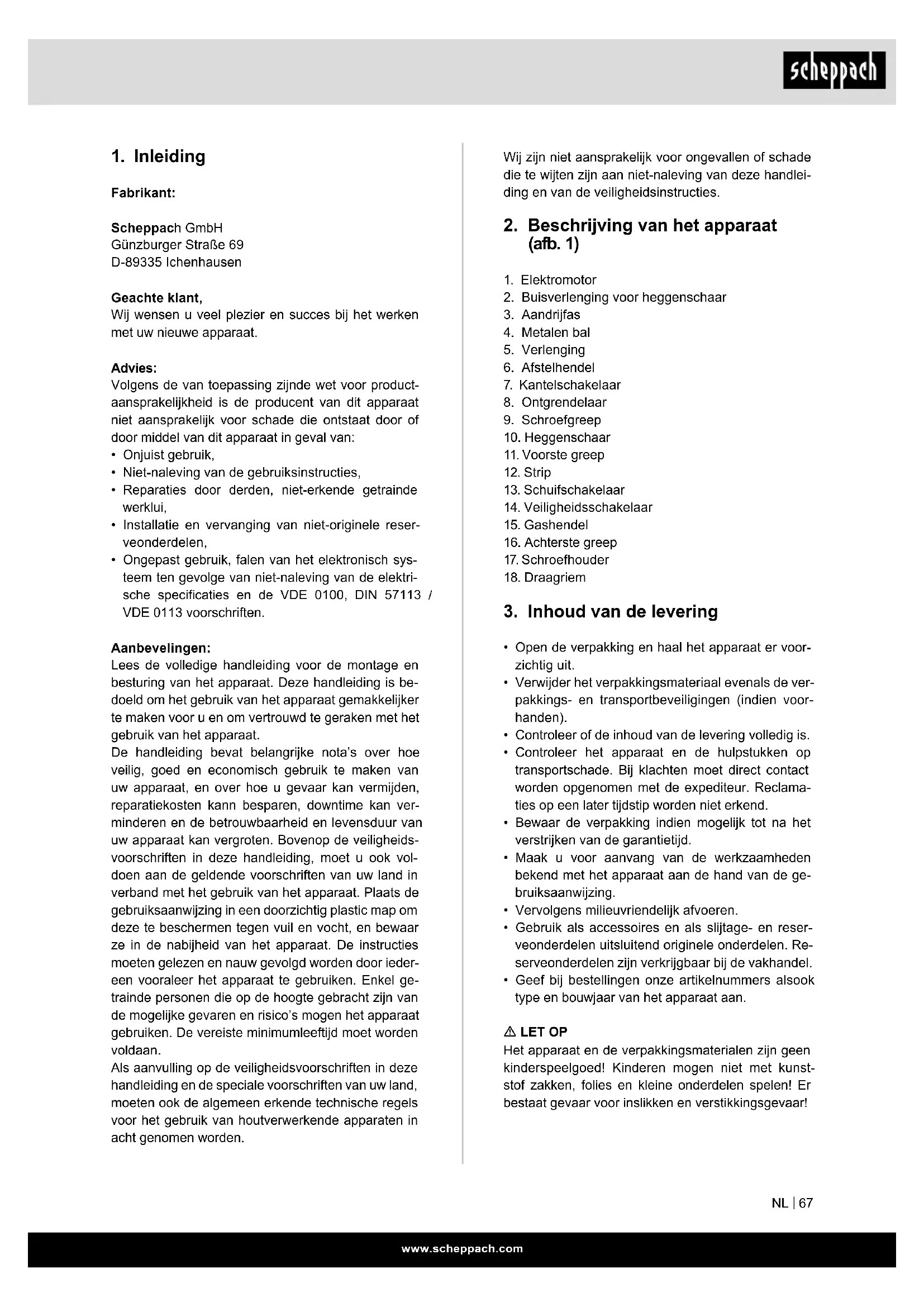

1. Inleiding

Fabrikant:

Scheppach GmbH

Wij wensen u veel plezier en succes bij het werken met uw nieuwe apparaat.

Advies:

Volgens de van toepassing zijnde wet voor product-aansprakelijkheid is de producent van dit apparaat niet aansprakelijk voor schade die ontstaat door of door middel van dit apparaat in geval van:

• Onjuist gebruik,
• Niet-naleving van de gebruiksinstructies,
• Reparaties door derden, niet-erkende getrainde werklui,
• Installatie en vervanging van niet-originele reserveonderdelen,
• Ongepast gebruik, falen van het elektronisch systeem ten gevolge van niet-naleving van de elektrische specificaties en de VDE 0100, DIN 57113 / VDE 0113 voorschriften.

Aanbevelingen:

Lees de volledige handleiding voor de montage en besturing van het apparaat. Deze handleiding is bedoeld om het gebruik van het apparaat gemakkelijker te maken voor u en om vertrouwd te geraken met het gebruik van het apparaat.

De handleiding bevat belangrijke nota's over hoe veilig, goed en economisch gebruik te maken van uw apparaat, en over hoe u gevaar kan vermijden, reparatiekosten kann besparen, downtime kan verminderen en de betrouwbaarheid en levensduur van uw apparaat kan vergroten. Bovenop de veiligheidsvoorschriften in deze handleiding, moet u ook voldoen aan de geldende voorschriften van uw land in verband met het gebruik van het apparaat. Plaats de gebruiksaanwijzing in een doorzichtig plastic map om deze te beschermen tegen vuil en vocht, en bewaar ze in de nabijheid van het apparaat. De instructies moeten gelezen en nauw gevolgd worden door iedereen vooraleer het apparaat te gebruiken. Enkel getrainde personen die op de hoogte gebracht zijn van de mogelijke gevaren en risico's mogen het apparaat gebruiken. De vereiste minimumleeftijd moet worden voldaan.

Als aanvulling op de veiligheidsvoorschriften in deze handleiding en de speciale voorschriften van uw land, moeten ook de algemeen erkende technische regels voor het gebruik van houtverwerkende apparaten in acht genomen worden.

Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de veiligheidsinstructies.

2. Beschrijving van het apparaat (afb. 1)

1. Elektromotor
2. Aandrijfas
3. Metalen bal
4. Verlenging
5. Afstelhendel
6. Kantelschakelaar
7. Ontgrendelaar
8. Schroefgreep
9. Heggenschaar
10. Voorste greep
11. Strip
12. Schuifschakelaar
13. Veiligheidsschakelaar
14. Gashendel
15. Achterste greep
16. Schroefhouder

17. Draagriem

18. Buisverlenging voor heggenschaar

3. Inhoud van de levering

• Open de verpakking en haal het apparaat er voorzichtig uit.
• Verwijder het verpakkingsmateriaal evenals de verpakkings- en transportbeveiligingen (indien voorhanden).
• Controleer of de inhoud van de levering volledig is.
• Controleer het apparaat en de hulpstukken op transportschade. Bij klachten moet direct contact worden opgenomen met de expediteur. Reclamaties op een later tijdstip worden niet erkend.
• Bewaar de verpakking indien mogelijk tot na het verstrijken van de garantietijd.
• Maak u voor aanvang van de werkzaamheden bekend met het apparaat aan de hand van de gebruiksaanwijzing.
• Vervolgens milieuvriendelijk afvoeren.
• Gebruik als accessoires en als slijtage- en reserveonderdelen uitsluitend originele onderdelen. Reserveonderdelen zijn verkrijgbaar bij de vakhandel.
• Geef bij bestellingen onze artikelnummers alsook type en bouwjaar van het apparaat aan.

⚠ LET OP

Het apparaat en de verpakkingsmaterialen zijn geen kinderspeelgoed! Kinderen mogen niet met kunststof zakken, folies en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkingsgevaar!

• Schroefgreep x3
• Draagriem
• Heggenschaar
• Verlenging
• Motoreenheid

4. Beoogd gebruik

De machine voldoet aan de geldende EG-machine- richtlijn.

• Voor werkopname moeten alle beschermings- en veiligheidsvoorzieningen op de machine zijn ge- monteerd.
• Deze heggenschaar is geschikt voor het snoeien van zachte, jong aangegroeide bladeren. De schaar is niet geschikt voor het snoeien van takken, vast hout of ander snoeimateriaal.
• De machine is vervaardigd voor bediening door één persoon.
• De bedieningspersoon is in het werkbereik verantwoordelijk voor derden.
• Neem alle veiligheids- en gevareninstructies op de machine in acht.
• Alle veiligheids- en gevareninstructies op de machine moeten altijd volledig en in leesbare staat worden gehouden.
• Machine uitsluitend in technisch probleemloze toestand en voor het bedoeld gebruik, veiligheids- en gevarenbewust, volgens de gebruikshandleiding gebruiken!
• In het bijzonder storingen, die de veiligheid kunnen benadelen, direct (laten) verhelpen!
• De veiligheids-, werk- en onderhoudsvoorschriften van de fabrikant alsook de in de technische gegevens aangegeven afmetingen moeten in acht worden genomen.
• De desbetreffende ongevallenpreventievoorschriften alsook de overige algemene erkende veiligheidstechnische voorschriften moeten in acht worden genomen.
• De machine mag alleen door deskundige personen
• worden gebruikt, onderhouden en worden gerepareerd, die bekend zijn met deze werkzaamheden en op de hoogte zijn van de gevaren. Zelf aangebrachte wijzigingen aan de machine sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeiende schade uit.
• De machine mag uitsluitend met de originele accessoires en originele gereedschappen van de fabrikant worden gebruikt.

• leder daarboven uitgaand gebruik geldt als niet volgens de voorschriften. Voor hieruitvoortvloeiende schade kan de fabrikant niet aansprakelijk worden gesteld, het risico hiervoor ligt volledig bij de gebruiker.

• De heggenschaar mag uitsluitend worden gebruikt voor het snoeien van heggen, bosjes en struiken. Een ander, niet in deze gebruiksaanwijzing aangegeven gebruik, kan de schaar ernstig beschadigen of kan bij de gebruiker ernstig letsel veroorzaken en wordt daarom uitdrukkelijk uitgesloten van de opsomming van mogelijke toepassingen.

• Het apparaat is niet vervaardigd voor bedrijfsmatig, ambachtelijk of industrieel gebruik.
• Wanneer u er niet zeker van bent, of de werkomstandigheden veilig of onveilig zijn, dient u de machine niet te gebruiken.

WAARSCHUWING! Lees voor de ingebruikname van het apparaat deze handleiding voor uw eigen veiligheid en de algemene veiligheidsinstructies grondig door. Als u het apparaat aan derden geeft om te gebruiken, dient u deze gebruiksaanwijzing altijd mee te leveren.

Let erop, dat onze apparaten reglementair niet voor bedrijfsmatig, ambachtelijk of industrieel gebruik geconstrueerd zijn. Wij aanvaarden geen aansprakelijkheid, wanneer het apparaat in bedrijfsmatige, ambachtelijke of industriële ondernemingen evenals bij soortgelijke werkzaamheden ingezet wordt.

Wie mogen het apparaat niet gebruiken:

Personen die niet bekend zijn met de gebruikshandleiding, kinderen jonger dan 16 jaar alsook personen, die onder invloed zijn van alcohol, drugs, medicijnen, moe of ziek zijn.

5. Belangrijke opmerkingen

Algemene veiligheidsvoorschriften

△ LET OP! Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruikte begrip "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1. Veiligheid van de werkomgeving

• Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
• Werk met het gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.
• Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2. Elektrische veiligheid

• De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
• Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is.
• Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
• Gebruik de kabel niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
• Wanneer u buitenshuis met elektrisch geedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.
• Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

WAARSCHUWING! Dit elektrisch apparaat gene-reert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine wordt gebruikt.

3. Veiligheid van personen

• Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap niet wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.
• Draag persoonlijke beschermende uitrusting en altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
• Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
• Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
• Probeer niet ver te reiken. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het gereedschap in onverwachte situaties beter onder controle houden.
• Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen.
• Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.
• Voorkom een vals gevoel van zekerheid en houd u altijd aan de veiligheidsvoorschriften voor elektrische apparaten, ook als u ervaren bent met het elektrisch apparaat. Achteloos handelen kan in een fractie van een seconde tot ernstige verwondingen leiden

4. Gebruik en onderhoud van elektischegereedschappen

- Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.

- Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

• Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap.
• Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt.
• Verzorg het gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het gereedschap nadelig wordt beïnvloed. Laat beschadigde delen repareren voordat u het gereedschap gebruikt. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.
• Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.
• Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.
• Houd grepen en greepoppervlakken droog, schoon en vrij van olie en vet. Als grepen en greepoppervlakken glad zijn, kan het elektrisch gereedschap in onvoorziene situaties niet veilig bediend en onder controle gehouden worden.

5. Service

- Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Veiligheidsinstructies voor Heggenschaar

• Alle lichaamsdelen op afstand van het snijmes houden. Probeer niet bij een nog bewegend mes het te snijden goed te verwijderen of het te snijden materiaal met de hand vast te houden. Verwijder ingeklemd snijgoed uitsluitend bij een uitgeschakeld apparaat en uitgenomen accu. Een moment van onoplettendheid bij het gebruik van de heggenschaar kan tot zware letsels leiden.

• Draag de heggenschaar aan de greep met stilstaande messen. Bij transport of opslag van de heggenschaar altijd de beschermafdekking plaatsen. Een zorgvuldige omgang met het apparaat verlaagt het letselgevaar door het mes.

• Houd het elektrische werktuig aan de geïsoleerde handgrepen vast omdat het snijmes in aanraking met verborgen leidingen kan komen. Contact van het snijmes met een spanningsleidende leiding kan metalen apparaatonderdelen onder spanning zetten en tot een elektrische schok leiden.

• Houd de kabel uit de buurt van het snoeigedeelte. Tijdens de werkzaamheden kan de kabel verborgen liggen in het struikgewas en onvoorzien worden doorgesneden.

Veiligheidsvoorschriften

De veiligheidsvoorschriften en handleiding zorgvuldig lezen en in acht nemen!

1. Voor alle werkzaamheden die u aan de heggen-schaar uitvoert en bij onjuist functioneren dient u de stekker los te koppelen, bijv.

2. Beschadiging van de kabel

3. Reinigen van de messen
4. Controleren bij storingen
5. Reiniging en onderhoud

6. Onvoorzien neerzetten

7. De machine kan ernstig letsel veroorzaken! Lees de gebruikshandleiding zorgvuldig voor een juiste omgang, ter voorbereiding, instandhouding, het starten en neerzetten van de machine. Maak u vertrouwd met alle stelonderdelen en een deskundig gebruik van de machine.

8. De heggenschaar mag uitsluitend met twee handen worden bediend.
9. Bij werkzaamheden met de heggenschaar dient u een veilige stand in acht te nemen en stevig schoeisel te dragen.
10. Niet bij regen of in natte heggen snoeien en het apparaat niet in de buitenlucht laten liggen. Zo lang het nat is, maar het apparaat niet worden gebruikt.
11. Tijdens het snoeien adviseren wij om een veiligheidsbril en gehoorbescherming te dragen.
12. Draag geschikte werkkleding zoals handschoenen, slipbestendige schoenen en geen wijde kleding. Draag lang haar in een haarnetje.
13. Vermijd een ongewone lichaamshouding en zorg voor een stabiele stand, met name als ladders en opstapmiddelen worden gebruikt.
14. Tijdens het werken met het apparaat dient u voldoende afstand tot het lichaam in acht te nemen.
15. Let op dat tijdens het werk- of draaibereik geen personen of dieren verblijven.
16. De heggenschaar alleen aan de geleidingsgreep dragen.
17. Kabel uit het snoeibereik houden.
18. Het snoer voor gebruik controleren op tekenen van schade en veroudering.

19. De heggenschaar mag alleen worden gebruikt als het snoer zich in onbeschadigde toestand bevindt.

20. Stekker niet aan de kabel uit het stopcontact trekken. Apparaat niet aan de kabel dragen. Elke beschadiging van de kabel vermijden.

21. Bescherm de kabel tegen hitte, verstorende vloeistoffen en scherpe kanten. Beschadigde kabels direct vervangen.
22. Tijdens het blokkeren van de snij-inrichting, bijv. door dikke takken enz. moet de heggenschaar direct buiten werking worden geplaatst, stekker loskoppelen en pas daarna mag de oorzaak van de blokkering worden verholpen.
23. Bewaar het apparaat op een droge, veilige en voor kinderen ontoegankelijke locatie.
24. Tijdens het transporteren en bij het opslaan moet de snij-inrichting altijd worden afgedekt met de bescherming voor de snij-inrichting.
25. Vermijd het overbelasting van het gereedschap en een onjuist gebruik, dit betekent dat de heggenschaar uitsluitend mag worden gebruikt voor het snoeien van heggen, struiken en vaste planten.
26. Gebruik uitsluitend leidingen en steekinrichtingen, die zijn toegestaan voor het gebruik in de buitenlucht;
27. Het snoer HO7RN-F 2x1,0 met vastgelaste contourstekker.
28. Verlengsnoer HO7RN-F 3G1,5 met spatwaterbeveiligde schukokoppeling.
29. Voor het gebruik van elektrisch gereedschap wordt het gebruik van een werkstroom-veiligheidsvoorziening of een lekstroomveiligheids-schakelaar met een activeringsstroom van 30 mA of minder aanbevolen. Neem hiertoe contact op met uw elektricien!
30. De heggenschaar moet regelmatig worden gecontroleerd en onderhouden conform de voorschriften. Beschadigde messen mogen uitsluitend per paar worden vervangen. Bij beschadiging door vallen of stoten is een vaktechnische controle onvermijdbaar.
31. Zorg dat het gereedschap regelmatig wordt gereinigd en onderhouden. Houd het gereedschap schoon en scherp om beter en veiliger te kunnen werken. Neem hiertoe de aanwijzingen voor onderhoud en reiniging in acht.
32. Overeenkomstig de voorschriften van de landbouwberoepsorganisaties mogen uitsluitend personen ouder dan 17 haar werkzaamheden uitvoeren met elektrisch aangedreven heggenscharen. Onder toezicht van een volwassene is dit ook toe-gestaan voor personen vanaf 16 jaar.
33. Gebruik de machine niet met een beschadigde of overmatig versleten snij-inrichting.

34. Maak u vertrouwd met uw omgeving en neem mogelijke gevaren in acht, die u door het geluid van de machine wellicht niet kunt horen.

35. Probeer nooit om een onvolledige machine te gebruiken of een, die voorzien is van een niet goedgekeurde wijziging.

36. Het gebruik van de heggenschaar moet worden vermeden, als personen, met name kinderen, in de nabijheid verblijven.
37. Kinderen mogen de heggenschaar niet gebruiken.
38. De geluidsontwikkeling op de werkplek kan 85 dB overschrijden. In dit geval zijn geluids- en gehoorbeschermingsmaatregelen voor de gebruiker worden getroffen.
39. Zorg altijd dat alle handgrepen en veiligheidsvoorzieningen zijn bevestigd als de heggenschaar wordt gebruikt.
40. Voor de werkzaamheden dient u de heg te controleren op verborgen objecten, bijv. draden enz.
41. Dit gereedschap is niet bedoeld om door personen (inclusief kinderen) met een beperkt fysiek, sensorisch en geestelijk vermogen of door personen, die niet de nodige ervaring en/of kennis hebben, te worden gebruikt, tenzij dit onder toezicht van een persoon gebeurt die verantwoordelijk is voor hun veiligheid of die hen aanwijst, hoe het gereedschap moet worden gebruikt. Op kinderen moet toezicht worden gehouden om te voorkomen dat ze met het gereedschap spelen.

Bewaar de veiligheidsvoorschriften zorgvuldig.

Overige risico's

De machine is volgens de nieuwste stand van de techniek en de erkende veiligheidstechnische regels gebouwd. Toch kunnen er tijdens het werken nog een enkele risico's optreden.

• Gevaar voor letsel aan vingers en handen door het draaiende gereedschap bij ondeskundig gebruik.
• Gevaar voor uw gezondheid door stroom, bij gebruik van aansluitkabels, die niet aan de voorschriften voldoen.
• Gevaar voor gezondheid door de heggenschaar bij lang haar en losse kleding. Persoonlijke beschermingsuitrusting zoals een haarnetje en nauwsluitende werkkleding.
• Verder kunnen er ondanks alle genomen maatregelen niet zichtbare restricties bestaan.
• Deze overige risico's kunnen geminimaliseerd worden, als de „Veiligheidswenken“ en het „Gebruik volgens de voorschriften“ en de gebruiksaanwijzing in z'n geheel in acht genomen worden.

Zwaard hoekafstelling -90°/0°/+45° (135°)
Snijlengte 410 mm
Snijsnelheid max. 1000 min	-1
Motor 230 - 240V / 50Hz
Nominaal motorvermogen 0,9 kW
Gewicht met heggenschaar 5,3 kg

Kunnen onderhevig zijn aan technische veranderingen!

Informatie over de geluidsproductie gemeten volgens de relevante normen:

Geluidsdrukniveau L_pA = 90 dB

Geluidsdrukniveau L_WA = 105 dB

Onzekerheid K_PA = 3 dB

Draag een oorbescherming.

Informatie over de geluidsproductie gemeten volgens de relevante normen.

Trillingen:

Heggenschaar: A_hv = voorste 2,75 m/s ^2 achterste 3,05 m/s

Onzekerheid K_PA = 1,5 m/s^2

Verminder geluidsgeneratie en trillingen tot een minimum!

• Gebruik alleen apparatuur in perfecte staat.
• Onderhoud en reinig de apparatuur regelmatig.
• Past uw manier van werken aan aan de apparatuur.
• Het apparaat niet overbelasten.
• Laat het apparaat controleren, indien nodig.
• Schakel de apparatuur uit wanneer deze niet in gebruik is.
• Draag handschoenen.

7. Montage en bediening

MONTAGE

Bij de samenstelling van deze machine moet u de aangegeven montage-aanwijzingen opvolgen.

Monteer de greep aan de machine (afb. 3-4)

Open de schroefhouder (17). Breng de voorste handgreep (11) op de door u gewenste positie aan en sluit de schroefhouder (17). Door te draaien aan de schroefgreep, bevestigt u de positie van de greep.

Montage van de verlenging/heggenschaar (afb. 5-6)

Schuif de beide buizen naar elkaar toe. Controleer of de metalen kogel (4) en de boring in één lijn liggen.

Schuif de beide buizen samen, totdat de aandrijfas (3) in de buis vastklikt, als dit niet het geval is, kunt u deze vastklikken door naar de geschikte positie te draaien. Nu de metalen kogel (4) naar de boring draaien, totdat ook deze vastklikt. Apparaat mag alleen gebruikt worden als de metalen kogel vastklikt. Bevestig de positie door te draaien aan de schroefgreep (9).

Hoekafstelling (afb. 7-8)

Om de heggenschaar in de gewenste hoekpositie te brengen, moet u de kantelschakelaar (7) naar u toe trekken, tegelijkertijd moet

u naar de ontgrendelaar (8) grijpen. Nu kunt u 7 verschillende hoeken instellen om de schaar zo optimaal aan de verschillende werkomstandigheden aan te kunnen passen. Let op! Uitsluitend bij uitgeschakelde motor afstellen!

Breng de draagriem aan (afb. 9, 12)

Het apparaat moet met de draagriem worden gebruikt.

Breng de machine eerst in evenwicht als deze is uitgeschakeld.

• Maak de draagriem vast.
  • Machine laten uitschommelen.
• Het snijgereedschap mag bij een normale werk-houding de grond niet raken.
• Veiligheidsriem op de draagriem
  LET OP! In geval van nood kan de veiligheids-ver-grendeling (I) uit het harnas worden getrokken. De machine komt dan onmiddellijk los van de draag-riem en valt op de grond.

Positie van de handgreep wijzigen (afb. 10)

Als u de positie van de handgreep wilt wijzigen, moet u de schakelaar (13) tot de aanslag schuiven. Tegelijkertijd kunt u de handgreep in 5 verschillende posities (-90°, -45°, 0°, 45°, 90°) draaien. Als u de gewenste positie hebt ingesteld, laat u de schuifschakelaar (13) vastklikken door deze los te laten.

Start de heggenschaar (afb. 11)

Om het apparaat te starten moet u eerst de veiligheidsschakelaar (14) bedienen. Pas als deze bediend is, kunt u het apparaat starten door de gashendel (15) in te drukken. Laat de gashendel los om het apparaat te stoppen.

8. Aanwijzingen voor het werk

Werken met de heggenschaar

• De heggenschaar is geschikt voor het snijden van heggen, bosjes en struiken.
• De heggenschaar met beide handen op veilige afstand van het lichaam houden.
• De maximale snijdiameter is afhankelijk van de houtsoort, de leeftijd, het vochtgehalte en de hardheid van het hout.
• Snoei daarom de hele dikke takken met een takkenschaar terug op de gewenste lengte voordat de haag wordt geknipt.
• De heggenschaar kan door zijn dubbelzijdige messen vooruit en achteruit of door zwenkbewergingen van de ene naar de andere kant worden gebracht.
• Snij eerst de zijkanten van de heg en daarna pas de bovenkant.
• De heg van onderen naar boven snijden.
• Snij de heg trapezevormig. Zo voorkomt u dat de onderkant van de haag kaal wordt als gevolg van lichtgebrek.
• Span een koord langs de bovenkant van de haag wanneer u de bovenkant van de haag gelijkmatig wilt knippen.
• Knip in meerdere passages als sterk moet worden teruggesnoeid.
• Verwijder absoluut de vreemde deeltjes uit de heg (bijv. draad) aangezien deze de messen van de heggenschaar kunnen beschadigen.
• Let op! De messen draaien na! Rem de messen niet af met de hand.

De juiste kniptijd:

• Bladhaag: juni en oktober
  • Conifeerhaag: april en augustus
• Snelgroeende haag: vanaf mei om de 6 weken

Let op voor nestelende vogels in de haag. Stel in dat geval het knippen uit of sla dit gedeelte over.

Olie de mesbladen en hoekafstelling voor aanvang van de werkzaamheden altijd in met milieuvriendelijke smeerolie.

Ook tijdens de werkzaamheden moeten de mesbladen regelmatig worden ingeolied.

LET OP! Uitsluitend bij uitgeschakelde motor voorzien van olie!

LET OP! Een onjuist gebruik en misbruik kan de heggenschaar beschadigen en ernstig letsel door weg-slingerende delen veroorzaken.

Om het gevaar op ongevallen door de heggenschaar te vermijden, dient u de volgende punten in acht te nemen:

• Snoei nooit struiken of hout van meer dan 2 cm diameter.
• Vermijd het contact met metalen delen, stenen enz.
• Controleer de heggenschaar regelmatig op beschadigingen. Beschadigde heggenschaar nooit blijven gebruiken.
• Bij een merkbaar bot worden van de heggenschaar moet deze volgens de voorschriften door een gekwalificeerde technicien worden geslepen. Bij merkbaar onbalans moet de heggenschaar worden vervangen.

9. Onderhoud

WAARSCHUWING!

Voor alle werkzaamheden aan het apparaat het netsnoer uit het stopcontact halen.

Bij alle werkzaamheden aan en rond het snijgereedschap altijd veiligheidshandschoenen dragen.

• Controleer het apparaat regelmatig voor de start van de werkzaamheden.
• Beschadigde snoeimessen moeten door een erkende klantenservice worden gerepareerd of vervangen, voordat u verder met het apparaat kunt werken.
• Reinig de snoeimessen na het werk met een zachte borstel en breng een dunne laag vloeibare beschermolie aan op de messen.
• Houd de ventilatieopeningen op het motorhuis altijd vrij en schoon.
• Reinig het apparaat nooit met water en spuit deze ook niet af met water. Reinig het motorhuis alleen met een vochtige doek, en gebruik nooit reinigings-of oplosmiddelen! Hierdoor kunnen de kunststo-fonderdelen van het apparaat worden beschadigd. Droog vervolgens het motorhuis zorgvuldig af.
• Bewaar de machine altijd met de meegeleverde beschermhuls.
• Gebruik uitsluitend originele accessoires en reserveonderdelen.

Controleer de heggenschaar op zichtbare gebreken zoals:

• Losse bevestigingen
• Versleten of beschadigde onderdelen
• Verbogen, gebroken of beschadigde snij-inrichting
• Verkeerd gemonteerde en defecte afdekkingen of veiligheidsvoorzieningen
• Slijtage, met name glijspeling van de snij-inrichting.

Beschadigd of stomp snijgereedschap direct vervangen, ook bij geringe beschadigingen.

Slijtstukken

Ook bij beoogd gebruik zijn veel onderdelen aan normale slijtage onderhevig. Dergelijke onderdelen moeten regelmatig worden vervangen, afhankelijk van het type en de duur. Tot deze onderdelen behoren onder andere het snijgereedschap en de houderplaat.

⚠ WAARSCHUWING! Gebruik uitsluitend reserve-onderdelen en accessoires van de fabrikant. Als dit wordt nagelaten, kunnen de prestaties afnemen, kan letsel optreden en kan uw garantie vervallen.

Bestelling van reserveonderdelen

Bij het bestellen van reserveonderdelen moeten de volgende gegevens worden vermeld:

• Type apparaat
• Artikelnummer van het apparaat

Reserveonderdelen/accessoires

Voor de hier vermelde snijtoebehoren kunt u altijd de met de machine geleverde veiligheidsinrichting gebruiken De gebruiker is zelf altijd verantwoordelijk voor schade die ontstaat indien de aanwijzingen in deze gebruikshandleiding niet worden opgevolgd.

Dit geldt ook voor wijzigingen aan het apparaat, gebruik van ongeautoriseerde reserveonderdelen, aanbouwdelen, hulpmiddelen, andersoortig en niet-beoogd gebruik en gevolgschade door het gebruik van defecte onderdelen.

Service-informatie

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen. Slijtstukken*: snijmes, koolborstels

* niet verplicht bij de leveringsomvang begrepen!

Neem in het geval van reserveonderdelen en accessoires contact op met ons servicecentrum. Scan hiervoor de QR code op de voorpagina.

10. Opslag

• Ontkoppel de heggenschaar van de stroomtoevoer, als het apparaat niet wordt gebruikt.
• Olie de messen om roest te voorkomen.
• Bewaar het apparaat op een droge plaats, buiten het bereik van kinderen.
• Als het apparaat niet wordt gebruikt, bewaar dit dat zo dat het niet door onbevoegde personen gebruikt kan worden

WAARSCHUWING!

Bewaar het apparaat niet zonder bescherming of in een vochtige omgeving

11. Afvalverwerking en hergebruik

Aanwijzingen op de verpakking

De verpakkingsmaterialen zijn recyclebaar. Verpakkingen milieuvriendelijk afvoeren.

Aanwijzingen betreffende de wetgeving Afgedankte elektrische en elektronische apparatuur (AEEA)

Afgedankte elektrische en elektronische apparatuur behoort niet bij het huishoudelijke afval, maar moeten worden ingezameld resp. gescheiden worden afgevoerd!

• Oude batterijen of accu's die niet vast in het afge-dankte apparatuur zijn geïntegreerd, moeten vóór het afvoeren op niet-destructieve wijze worden verwijderd! Het afvoeren hiervan is geregeld in de wetgeving inzake batterijen.
• Eigenaars resp. gebruikers van elektrische en elektronische apparaten zijn wettelijk verplicht om na gebruik de batterijen en accu's in te leveren.
• De eindgebruiker is verantwoordelijk voor het wissen van persoonsgerelateerde gegevens op het af te voeren afgedankte apparaat!
• Het symbool van de doorgekruiste vuilnisbak betekent dat afgedankte elektrische en elektronische apparatuur niet bij het huishoudelijk afval mag worden gegooid.
• Afgedankte elektrische en elektronische apparatuur kunnen bij de volgende punten kosteloos worden ingeleverd:
• Openbare afvalverwijderings- of inzamelpunten (bijv. gemeentewerven)
• Verkooppunten van elektrische apparaten (stationair en online), voor zover dealers verplicht zijn ze terug te nemen of dit vrijwillig aanbieden.
• Tot drie afgedankte elektronische apparaten per apparaattype, met een randlengte van niet meer dan 25 centimeter, kunnen gratis naar de fabrikant worden teruggebracht zonder eerst een nieuw apparaat van de fabrikant te hoeven kopen, of naar een ander erkend inzamelpunt in je omgeving worden gebracht.
• Voor verdere aanvullende terugnamevoorwaarden van de fabrikanten en distributeurs verzoeken wij u contact op te nemen met de betreffende klantenservice.
• Bij levering van een nieuw elektrisch apparaat door de fabrikaat aan een particulier huishouden, kan de fabrikant op verzoek van de eindgebruiker zorgen voor het kosteloos afhalen van het afgedankte elektrische apparaat. Neem hiertoe contact op met de klantenservice van de fabrikant.

- Deze uitspraken zijn alleen geldig voor apparaten die in de landen van de Europese Unie worden geinstalleerd en verkocht en die onder de Europese Richtlijn 2012/19/EU vallen. In landen buiten de Europese Unie kunnen andere voorschriften gelden voor het afvoeren van afgedankte elektrische en elektronische apparatuur.

12. Probleemoplossingen

De volgende tabel toont storingssymptomen en beschrijft hoe u deze op kunt lossen, als uw machine niet goed werkt. Als u het probleem niet kunt vinden en kan oplossen, neem dan contact op met uw service-werkplaats.

Probleem Mogelijke oorzaak Oplossing
Apparaat start niet. • Netspanning niet aanAan/Uit-schakelaar defectVersleten koolborstelsMotor defectElektrasnoer beschadigd		• Controleer de contactdoos resp. de stroomvoorziening, zo nodig laat u het repareren door een erkende elektricien.• Reparatie laten uitvoeren door een geautoriseerde service-werkplaats• Reparatie laten uitvoeren door een geautoriseerde service-werkplaats• Reparatie laten uitvoeren door een geautoriseerde service-werkplaats• Controleer het verlengsnoer en laat deze zo nodig repareren.
Apparaat loopt met onderbrekingen.	• Elektrasnoer beschadigdInwendige verbindingen zijn losAan/Uit-schakelaar defect	• Controleer het verlengsnoer en laat deze zo nodig vervangen.• Reparatie laten uitvoeren door een geautoriseerde service-werkplaats• Reparatie laten uitvoeren door een geautoriseerde service-werkplaats
Slechte snijkwaliteit	• Snoeimessen zijn bot	• Slijp de messen of laat het mesprofiel vervangen
Motor loopt, maar de aandrijving beweegt niet	• De motor wordt geblokkeerd door een dikke tak of andere objecten	• Heggenschaar direct uitschakelen, uitsteken en het blokkerende object verwijderen

Zichtbare gebreken moeten binnen de 8 dagen na ontvangst van de goederen worden gemeld, zo niet verliest de verkoper elke aanspraak op grond van deze gebreken. Onze machines worden geleverd met een garantie voor de duur van de wettelijke garantietermijn. Deze termijn gaat in vanaf het moment dat de koper de machine ontvangt. De garantie houdt in dat wij elk onderdeel van de machine dat binnen de garantietermijn aantoonbaar onbruikbaar wordt als gevolg van ma-

teriaal- of productiefouten, kosteloos vervangen. De garantie vervalt echter bij verkeerd gebruik of verkeerde behandeling van de machine. Voor onderdelen die wij niet zelf produceren, geven wij enkel de garantie die wij zelf krijgen van de oorspronkelijke leverancier. De kosten voor de montage van nieuwe onderdelen vallen ten laste van de koper. Eisen tot het aanbrengen van veranderingen of het toestaan van een korting en overige schadeloosstellingsclaims zijn uitgesloten.

Garantía ES
