Producttype	Heggenschaar
Merk	Scheppach
Model	HTH250
Motorisering	Tweetaktmotor, luchtgekoeld
Cilinderinhoud	25,4 cm³
Motorvermogen	0,7 kW
Stationair toerental	3400 min⁻¹
Maximaal motortoerental	9500 min⁻¹
Tankinhoud	0,6 L
Brandstofmengverhouding	40:1 (benzine/tweetaktolie)
Snijlengte	600 mm
Maximale snijbreedte	27 mm
Lengte snijmes	690 mm
Afmetingen (L/B/H)	1165 x 230 x 220 mm
Gewicht	5,9 kg
Geluidsdrukniveau	96 dB(A)
Geluidsvermogensniveau	108 dB(A)
Trillingsniveau	1,5 m/s²
Ontstekingstype	Bougie
Verstelbare achterhandgreep	Ja, 3 standen
Mesbescherming inbegrepen	Ja
Meegeleverde accessoires	Bougiesleutel, mengfles, gebruiksaanwijzing
Conform gebruik	Snoeien van jonge haagscheuten, struiken, heesters
Onderhoud	Reinigen, smeren, luchtfilter, brandstoffilter, bougie
Veiligheid	AAN/UIT-schakelaar, gashendelblokkering, beschermingen

Veelgestelde vragen - HTH250 SCHEPPACH

Wat is de mengverhouding benzine/olie voor de Scheppach HTH250?

De mengverhouding is 40:1 (loodvrije benzine met octaangetal minstens 91 ROZ en tweetaktolie specificatie JASO FC of ISO EGD).

Hoe start ik de heggenschaar koud?

Zet de AAN/UIT-schakelaar op 'I', bedien de brandstofpomp, zet de starthendel (Choke) op 'koude start', trek langzaam aan het touw tot weerstand en dan één keer snel, en zet de hendel terug op 'warme start en werk' zodra de motor start.

Hoe stel ik de speling van de messen van de heggenschaar af?

Draai de moeren aan de hoge kant los, draai de schroeven aan de lage kant vast, draai de schroef vervolgens een kwart tot een halve slag tegen de klok in. De speling is correct wanneer de ring onder de schroef met de hand kan worden gedraaid. Smeer de messen daarna met een biologisch afbreekbare olie.

Welk type olie moet ik gebruiken voor de transmissie?

Gebruik geschikt vet door de vetpomp op de nippel (10) te plaatsen. Smeer elke 10 tot 20 bedrijfsuren.

Hoe reinig ik het luchtfilter?

Verwijder het deksel van het luchtfilter, haal het filter eruit, was het in een warme zeepoplossing, laat het drogen en monteer het terug. Vervang het regelmatig.

Wat te doen als het snijmechanisme blijft draaien in stationair?

Stel de stationairschroef (C) af: draai met de klok mee om het stationair te verhogen, tegen de klok in om te verlagen. Als het probleem aanhoudt, neem dan contact op met de fabrikant.

Wat zijn de belangrijke veiligheidsvoorschriften?

Draag altijd handschoenen, een veiligheidsbril en gehoorbescherming. Werk nooit alleen, houd kinderen op afstand, tank niet bij een warme motor en gebruik de heggenschaar met twee handen.

Hoe onderhoud ik de bougie?

Controleer regelmatig de afstand tussen de elektroden (0,6 tot 0,7 mm). Reinig indien vervuild of vervang indien beschadigd. Gebruik de meegeleverde bougiesleutel.

Wat zijn mogelijke oorzaken als de motor niet start?

Controleer het brandstofpeil, of de brandstofleiding niet geknikt is, de reinheid van het brandstoffilter, de staat van de bougie en de schakelstand. Raadpleeg de storingszoeker op pagina 39 van de handleiding.

Hoe bewaar ik de heggenschaar voor de winter?

Reinig hem grondig, smeer de bewegende delen met biologisch afbreekbare olie, plaats de mesbescherming, verwijder de bougiedop en laat de brandstoftank volledig leeglopen. Bewaar op een droge, afgesloten plaats.

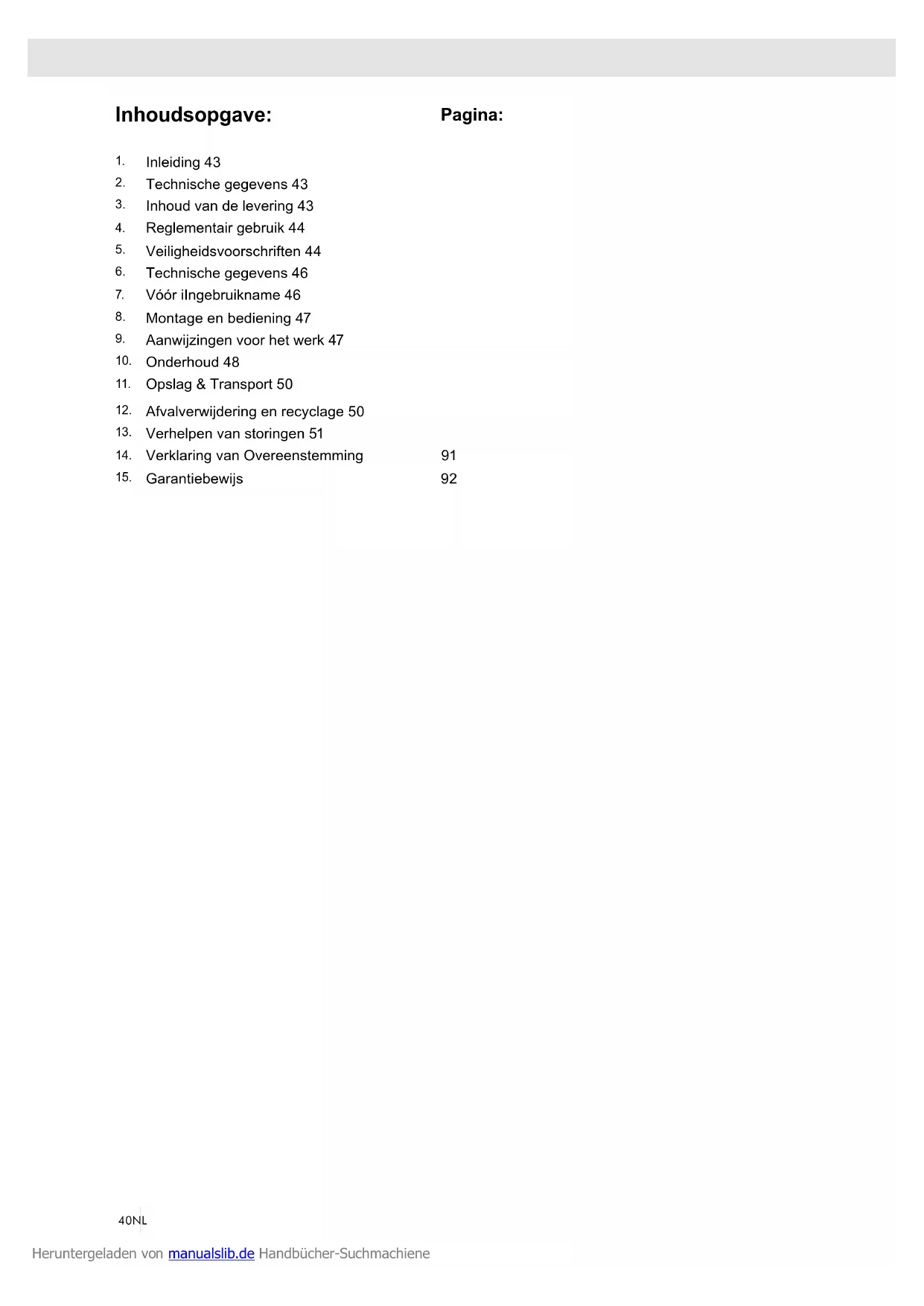

GEBRUIKSAANWIJZING HTH250 SCHEPPACH

1. Inleiding 43
2. Technische gegevens 43
3. Inhoud van de levering 43
4. Reglementair gebruik 44
5. Veiligheidsvoorschriften 44
6. Technische gegevens 46
7. Vóór ilngebruikname 46
8. Montage en bediening 47
9. Aanwijzingen voor het werk 47
10. Onderhoud 48
11. Opslag & Transport 50
12. Afvalverwijdering en recyclage 50

13. Verhelpen van storingen 51

14. Verklaring van Overeenstemming 91

15. Garantiebewijs 92

Verklaring van de symbolen op het instrument

	NL	Lees de gebruikshandleiding.
	NL	Waarschuwing! Er bestaat risico op persoonlijk letsel, verlies van het leven of schade aan het apparaat in geval van niet naleven.
	NL	Draag stevige schoenen tijdens het gebruik van het apparaat!
	NL	Draag een beschermende helm, oor- en oogbescher-ming.
	NL	Draag beschermende handschoenen tijdens het gebruik van het apparaat!
	NL	Let op Gevaar op letsel!Grijp nooit met uw handen in de nabijheid van de messen. Raak bij het inschakelen of tijdens de werk-zaamheden aan het apparaat nooit de messen aan.
	NL	Het apparaat mag niet bij regen of in vochtige om-gevingen worden gebruikt. Risico op een elektrische schok!
	NL	Het product voldoet aan de geldende Europese richt- lijnen en een evaluatiemethode van conformiteit voor deze richtlijnen werd uitgevoerd.

Verklaring van de symbolen op het instrument

	NL	Let op brandgevaarlijke stoffen. Vuur, open vlammen en roken verboden!
	NL	Starthendel (choke) “Koudestart”
	NL	Starhendel (choke) “Warme start en werken”
	NL	Let op! Onbevoegde personen moeten uit de buurt van het werkterrein worden gehouden!

1. Inleiding

FABRIKANT:

scheppach

Wij wensen u veel plezier en succes bij het werken met uw nieuwe apparaat.

LET OP:

• De fabrikant van dit apparaat aanvaardt volgens de van toepassing zijnde productaansprakelijkheidwet geen aansprakelijkheid voor schade die aan dit apparaat of door dit apparaat ontstaat als gevolg van:
• onvakkundige bediening,
• het niet opvolgen van de gebruiksaanwijzing,
• reparaties uitgevoerd door derden die geen erkende vaklieden zijn,
• inbouwen of verwisselen van niet-originele reserve-onderdelen,
• gebruik niet conform de voorschriften

Aanbevelingen:

Lees de volledige handleiding voor de montage en besturing van het apparaat. Deze handleiding is bedoeld om het gebruik van het apparaat gemakkelijker te maken voor u en om vertrouwd te geraken met het gebruik van het apparaat.

De handleiding bevat belangrijke nota's over hoe veilig, goed en economisch gebruik te maken van uw apparaat, en over hoe u gevaar kan vermijden, reparatiekosten kann besparen, downtime kan verminderen en de betrouwbaarheid en levensduur van uw apparaat kan vergroten. Bovenop de veiligheidsvoorschriften in deze handleiding, moet u ook voldoen aan de geldende voorschriften van uw land in verband met het gebruik van het apparaat. Plaats de gebruiksaanwijzing in een doorzichtig plastic map om deze te beschermen tegen vuil en vocht, en bewaar ze in de nabijheid van het apparaat. De instructies moeten gelezen en nauw gevolgd worden door iedereen vooral- eer het apparaat te gebruiken. Enkel getrainde personen die op de hoogte gebracht zijn van de mogelijke gevaren en risico's mogen het apparaat gebruiken. De vereiste minimumleeftijd moet worden voldaan.

Als aanvulling op de veiligheidsvoorschriften in deze handleiding en de speciale voorschriften van uw land, moeten ook de algemeen erkende technische regels voor het gebruik van houtverwerkende apparaten in acht genomen worden.

2. Apparaatbeschrijving (afb. 1)

1. Snijmes
2. Bescherming van de handen
3. Voorste handgreep
4. Starthendel (Choke)
5. Startkabel
6. Aan/uit-schakelaar
7. Gashendelblokkering
8. Luchtfilterdeksel
9. Vleugelschroef
10. Smeernippel
11. Brandstofpomp
12. Tankde
13. Schuifregelaar
14. Gashendel
15. Achterste handgreep
16. Bougiekap

3. Inhoud van de levering

Open de verpakking en haal het apparaat er voorzichtig uit.

Verwijder het verpakkingsmateriaal evenals de verpak- kings- en transportbeveiligingen (indien voorhanden).

Controleer of de inhoud van de levering volledig is. Controleer het apparaat en de hulpstukken op transportschade.

Bewaar de verpakking indien mogelijk tot na het ver- strijken van de garantietijd.

• Leest de gebruiksaanwijzing om u vertrouwd te maken met het apparaat voordat u deze in gebruik neemt.
• Gebruik alleen originele onderdelen en accessoires, zowel betreffende aan slijtage onderhevige onderdelen als reserveonderdelen. Onderdelen zijn verkrijgbaar bij uw dealer.
• Specificeer de onderdeelnummers, evenals het type en bouwjaar van het apparaat in uw bestellingen.

⚠️ Belangrijk!

Het apparaat en zijn verpakking zijn geen speelgoed. Laat kinderen niet spelen met de plastic zakken, verpakkingsfolie en kleine onderdelen. Er bestaat een risico op doorslikken of verstikking!

Benzine heggenschaar

Mesbeveiliging

Bougiesleutel

Mengreservoir

Montagemateriaal

Gebruiksaanwijzing

De machine voldoet aan de geldende EG-machinericht- lijn.

Voor werkopname moeten alle beschermings- en veiligheidsvoorzieningen op de machine zijn gemonteerd.

Deze heggenschaar is geschikt voor het snoeien van zachte, jong aangegroeide bladeren. De schaar is niet geschikt voor het snoeien van takken, vast hout of ander snoeimateriaal.

De machine is vervaardigd voor bediening door één persoon.

De bedieningspersoon is in het werkbereik verantwoordelijk voor derden.

Neem alle veiligheids- en gevareninstructies op de machine in acht.

Alle veiligheids- en gevareninstructies op de machine moeten altijd volledig en in leesbare staat worden gehouden.

Machine uitsluitend in technisch probleemloze toestand en voor het bedoeld gebruik, veiligheids- en gevarenbewust, volgens de gebruikshandleiding gebruiken!

In het bijzonder storingen, die de veiligheid kunnen benadelen, direct (laten) verhelpen!

De veiligheids-, werk- en onderhoudsvoorschriften van de fabrikant alsook de in de technische gegevens aangegeven afmetingen moeten in acht worden genomen.

De desbetreffende ongevallenpreventievoorschriften alsook de overige algemene erkende veiligheidstechnische voorschriften moeten in acht worden genomen.

De machine mag alleen door deskundige personen worden gebruikt, onderhouden en worden gerepareerd, die bekend zijn met deze werkzaamheden en op de hoogte zijn van de gevaren. Zelf aangebrachte wijzigingen aan de machine sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeiende schade uit.

De machine mag uitsluitend met de originele accessoires en originele gereedschappen van de fabrikant worden gebruikt.

leder daarboven uitgaand gebruik geldt als niet volgens de voorschriften. Voor hieruitvoortvloeiende schade kan de fabrikant niet aansprakelijk worden gesteld, het risico hiervoor ligt volledig bij de gebruiker.

De heggenschaar mag uitsluitend worden gebruikt voor het snoeien van heggen, bosjes en struiken. Een ander, niet in deze gebruiksaanwijzing aangegeven gebruik, kan de schaar ernstig beschadigen of kan bij de gebruiker ernstig letsel veroorzaken en wordt daarom uitdrukkelijk uitgesloten van de opsomming van mogelijke toepassingen.

Het apparaat is niet vervaardigd voor bedrijfsmatig, ambachtelijk of industrieel gebruik.

Wanneer u er niet zeker van bent, of de werkomstandigheden veilig of onveilig zijn, dient u de machine niet te gebruiken.

WAARSCHUWING! Lees voor de ingebruikname van het apparaat deze handleiding voor uw eigen veiligheid en de algemene veiligheidsinstructies grondig door. Als u het apparaat aan derden geeft om te gebruiken, dient u deze gebruiksaanwijzing altijd mee te leveren.

Let erop, dat onze apparaten reglementair niet voor bedrijfsmatig, ambachtelijk of industrieel gebruik geconstrueerd zijn. Wij aanvaarden geen aansprakelijkheid, wanneer het apparaat in bedrijfsmatige, ambachtelijke of industriële ondernemingen evenals bij soortgelijke werkzaamheden ingezet wordt.

5. Veiligheidsvoorschriften

Veilig werken

Lees en volg de onderstaande aanwijzingen, de voorschriften te voorkoming van ongevallen en de algemene veiligheidsvoorschriften op, om u zelf en anderen tegen verwondingen te beschermen

Bewaar deze veiligheidsinstructies (gebruiksaanwijzing) steeds samen met de heggenschaar op.

De heggenschaar mag slechts door personen met voldoende ervaring worden bediend.

Geef of leen de heggenschaar slechts aan personen die met de heggenschaar en zijn handhaving bekend zijn. Geef steeds de gebruiksaanwijzing mee.

Reparaties aan het apparaat dienen door de fabrikant resp. door door hem benoemde bedrijven te geschieden.

Eerste gebruiker

Wie voor de eerste keer met de heggenschaar werkt, moet een praktische scholing in het gebruik van de heggenschaar en de persoonlijke veiligheidsuitrusting van een ervaren gebruiker krijgen.

• Wees oplettend. Let op dat, wat u doet. Ga met verstand te werk. Gebruik het apparaat niet, wanneer u moe bent of onder de invloed van drugs, alcohol of medicamenten staat. Een moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.
• Maak u voor gebruik met het apparaat vertrouwd, met behulp van de gebruiksaanwijzing. Onvoldoende geïnformeerde operators kunnen zich en andere personen door ondeskundig gebruik in gevaar brengen.
• Gebruik het apparaat niet voor doeleinden voor die het niet is bestemd (zie "Reglementaire toepassing").

• Vermijdt een abnormale lichaamshouding. Zorg voor een stabiele en uitgebalanceerde houding.
  • Draag de juiste werkkleding:

• Nauw sluitende kleding en geen sieraden dragen.

• Handschoenen met slipvast schoeisel
• Bij lang haar een haarnet dragen.

- Draag persoonlijke beschermingsmiddelen:

• Geluidsbescherming
• Veiligheidsbril of gezichtsbescherming
• Werkhandschoenen
• Veiligheidsschoenen

• gekeurde veiligheidshelm in situaties, waarin met hoofdverwondingen moet worden gerekend

• Wij adviseren het dragen van een beenbescherming en een veiligheidsjek.

• Zorg dat uw werkomgeving op orde is. Rommel kan ongevallen veroorzaken.
• Let op de omgevingsinvloeden:

- Zet de heggenschaar niet aan regen bloot.

• Gebruik de heggenschaar niet in vochtige of natte omgeving.
• Stel werkzaamheden bij ongunstig weer (regen, sneeuw, ijs, wind) uit – verhoogd gevaar van ongelukken!

- Zorg voor een goede verlichting.

- Gebruik de heggenschaar niet in de nabijheid van brandbare vloeistoffen of gassen.

• Maak uzelf met uw omgeving bekend en let op mogelijke gevaren die u op grond van het motorgeluid eventueel niet kunt horen.
• Laat de heggenschaar nooit zonder toezicht
• Bij werkpauzes dient de heggenschaar zo te worden neergelegd, dat niemand bedreigd wordt. Heggenschaar voor onbevoegd toegrijpen beschermen.
• Personen onder 18 jaren mogen het werktuig niet bedienen
• Hou andere personen op afstand
• De gebruiker is verantwoordelijk voor ongelukken of gevaren die tegenover andere personen of hun eigendom optreden
• De operator is in het werkbereik tegenover derden verantwoordelijk.
  • Houdt kinderen weg.
• Laat andere personen, vooral kinderen, niet het werktuig of de motor aanraken. Houdt ze ver van uw werkplek weg.
• Gebruik geen stompe, gesprongen of beschadigde snijvoorziening.
• Begin met het snijden pas, wanneer de snijvoorziening draait.
• Overbelast de machine niet. U werkt beter en zeker met de juiste belasting van de machine.
• Werk alleen met alle veiligheidsvoorzieningen op de juiste wijze aangebracht. Verander niets aan de machine wat de veiligheid in gevaar kan brengen.
• Apparaat resp. onderdelen van het apparaat niet veranderen.
• Gebruik geen messen die niet aan de vermelde gegevens in deze gebruiksaanwijzing beantwoorden.

Het gebruik van gereedschappen en toebehoren van een ander fabrikaat kan risico's met zich meebrengen

- Schakel de machine uit en neem de bougiesteker van de bougie uit het stopcontact bij:

• contact van de heggenschaar met aardrijk, stenen, nagels of andere vreemde voorwerpenn
• controleer, of het apparaat is beschadigd.
• reparatiewerkzaamheden
• onderhouds- en reinigings- werkzaamheden
• bij het verhelpen van storing (hiertoe behoort ook het blokkeren van de messen)
• transport en opslag
• Verlaten van de heggenschaar (ook bij korte onderbrekingen)

- Verzorg uw heggenschaar met zorgvuldigheid:

• Houdt de werktuigen scherp en schoon, om beter en veilig te kunnen werken.
• Hou de handgrepen vrij van vet en olie.
• Volg de onderhoudsvoorschriften..

- Onderzoek de machine op eventuele beschadigingen

- Voor het verdere gebruik van de machine moeten alle veiligheidsvoorzieningen gecontroleerd worden op de juiste montage en het goed functioneren.

• Controleer of alle bewegende delen van de machine goed functioneren en niet klemmen of beschadigd zijn. Alle delen moeten juist gemonteerd zijn en goed functioneren om de heggenschaar correct te laten werken.
• Beschadigde bescherminrichtingen en delen moeten, indien noodzakelijk, door een erkende reparatiewerkplaats gerepareerd of verwisseld worden.

Met uitzondering indien in de gebruiks-aanwijzing anders aangegeven.

- Beschadigde of onleesbare veiligheidsstickers dienen te worden vervangen.

• Laat geen sleutels steken!
  Controleer vóór het inschakelen altijd of de sleutels en instelgereedschappen verwijderd zijn.
• Bewaar ongebruikte apparaten op een droge, afgesloten plaats buiten de reikwijdte van kinderen op.
• Voer geen reparatie aan de machine uit, tenzij u hiervoor een opleiding bezit.

Reparaties aan andere delen van de machine mogen alleen door de fabrikant of een door hem erkende werkplaats uitgevoerd worden.

Alleen de originele toebehoren en onderdelen gebruiken. Bij het gebruik van niet originele onderdelen kunnen risico's voor de gebruiker ontstaan. De fabrikant kan niet aansprakelijk gesteld worden voor ongevallen hierdoor ontstaan.

Veilige omgang met brandstoffen

Brandstoffen en brandstofdampen zijn brandgevaarlijk en kunnen bij het inademen en op de huid ernstig letsel veroorzaken. Bij de omgang met brandstof is daarom voorzichtigheid geboden en moet er voor een goede ventilatie gezorgd worden.

• Schakel vóór het tanken van de heggenschaar de motor uit en laat het apparaat afkoelen.
• Bij het tanken niet roken en open vuur vermijden.
• Draag handschoenen bij het tanken.
• Tank niet in gesloten ruimtes.
• Let erop dat u geen brandstof of olie morst. Reinig de heggenschaar direct, als u brandstof of olie hebt gemorst. Trek onmiddellijk andere kleren aan, als u brandstof of olie over uw kleding gemorst hebt.
• Let erop dat er geen brandstof in de grond terechtkomt.
• Sluit de tankdop na het tanken weer zorgvuldig en let erop dat de tankdop tijdens het gebruik van de zaag niet loskomt.
• Controleer of het tankdeksel en de benzineleidingen dicht zijn. Bij lekkages mag u het apparaat niet in gebruik nemen.
• Transporteer en bewaar brandstoffen alleen in hiervoor toegestane en gemarkeerde reservoirs.
• Houd kinderen uit de buurt van brandstoffen.
• Transporteer en bewaar brandstoffen niet in de buurt van brandbare of licht ontvlambare stoffen, vonken of open vuur.
• Ga vóór het starten van het apparaat minimaal drie meter bij de tankplaats vandaan staan.
• Om brandgevaar te reduceren – motor en geluidsdempers vrij houden van snijresten, bladeren en smeermiddelen!

Restrisico's

Ook bij het gebruik volgens de voorschriften zijn er op grond van de constructie voor de toepassing van deze machine nog een aantal restricties.

De restricties kunnen geminimaliseerd worden wanneer de veiligheid-, gebruiks-, gezondheids- en onderhoudsvoorschriften nauwkeurig in acht genomen worden.

Consideratie en voorzichtigheid verminderen het risico van personenletsels en beschadigingen.

• Verwondingen door het wegslingeren van delen.
• Breuk en eruit slingeren van messtukken.

• Gevaar van een koolmonoxidevergiftiging bij gebruik van het apparaat in gesloten of slecht geventileerde ruimten.

• Gevaar van verbrandingen bij contact met hete onderdelen.

• Vermindering van het gehoor bij langdurig werken zonder gehoorbescherming.

Verder kunnen er ondanks alle genomen maatregelen niet zichtbare restricties bestaan.

HTH250/240P
Technische gegevens
Maaigegevens heggenschaar
Type motor 2-takt motor, luchtgekoeld
Verplaatsing cm3	25,4
Motorvermogen kW 0,7
Stationair toerental n0/min-1	3400
Max. motortoerental min-1	9500
Capaciteit brandstofreservoir l 0,6
Mengverhouding (brandstof/tweetaktolie)	40:1
Maailengte mm 600
Max. snijhoogte mm 27
Afmeting L/B/H mm 1165/230/220
Barlengte mm 690
Gewicht kg 5,9

Kunnen onderhevig zijn aan technische veranderingen! Informatie over geluidsemissie gemeten volgens relevante normen:

Geluidsdruk L_pA = 96 dB(A)

Geluidsvermogen L_w/A = 108 dB(A)

Marge K_pA = 3 dB(A)

Draag oordoppen.

De impact van geluid kan gehoorschade veroorzaken.

Trilling A_nv = 6,9 ~m / s^2

Marge K_hv = 1,5 m/s^2

7. Vóór ilngebruikname

De heggenschaar wordt niet met brandstofmengsel gevuld geleverd.

Vul de heggenschaar zoals onder "Tanken" is beschreven.

Tanken

- Het apparaat werkt op een mengsel van normale benzine (loodvrij) en tweetaktmotorolie

Bij de omgang met benzine en olie is extra waakzaamheid geboden. Rook en open vuur is niet toegestaan (explosiegevaar).

Benzine:

octaangetal minimaal 91 ROZ, loodvrij

• Vul de tank niet met loodhoudende benzine, diesel of andere niet-toegestane brandstoffen.
• Gebruik geen benzine met een octaangetal lager dan 91 ROZ. Dit kan door verhoogde motortemperaturen tot ernstige beschadiging van de motor leiden.
• Wanneer u constant met een hoog toerental werkt, moet u benzine met een hoger octaangetal gebruiken.
• Om milieutechnische redenen wordt het gebruik van loodvrije benzine aanbevolen.

Tweetaktmotorolie:

volgens specificatie JASO FC of ISO EGD

Gebruik

• geen viertaktolie of tweetaktolie voor watergekoelde buitenboordmotoren.
• geen eindmengsel van tankstations.

Het mengen

Mengverhouding: 40:1

Benzine Tweetaktmotorolie 2,5% (40:1)

1 Liter 0,025 Liter

2 Liter 0,05 Liter

5 Liter 0,125 Liter

10 Liter 0,25 Liter

• De hoeveelheid olie moet exact aangehouden worden, omdat een geringe afwijking van de hoeveelheid olie bij kleine hoeveelheden brandstof grote invloed op de mengverhouding heeft.
• Verander de mengverhouding niet, hierdoor ontstaan in toenemende mate verbrandingsresten, het brandstofverbruik stijgt en het vermogen neemt af, of de motor wordt beschadigd.

Meng de benzine en olie in een schoon, voor benzine toegestaan en gemarkeerd reservoir. Gebruik een brandstofreservoir met overloopbeveiliging.

1. Vul het reservoir met de helft van de hoeveelheid benzine die gemengd moet worden.
2. Giet vervolgens de totale hoeveelheid olie in het reservoir.
3. Schud het brandstofmengsel.
4. Giet de rest van de benzine in het reservoir.

Brandstoffen zijn maar beperkt houdbaar, ze verouderen. Te lang opgeslagen brandstoffen en brandstofmengsels kunnen tot startproblemen leiden. Meng daarom slechts de hoeveelheid brandstof die u in een maand verbruikt. Sla brandstoffen alleen op in hiervoor toegestane en gemarkeerde reservoirs.

De brandstofreservoirs moeten buiten het bereik van kinderen bewaard worden.

Attentie! Informeert u zich vóór ingebruikname, hoe u in geval van nood het toestel zo snel als mogelijk buiten bedrijf zet!

Tanken van de heggenschaar

• Motor uitschakelen en laten afkoelen!
• Draag veiligheidshandschoenen!
• Contact met de huid en ogen vermijden!

• In ieder geval op "Veilige omgang met brandstof" opvolgen.

• Vul de tank van de heggenschaar alleen in de open lucht of in voldoende geventileerde ruimtes.

• Maak de omgeving van de dop schoon. Verontreinigingen in de tank veroorzaken bedrijfsstoringen.
• Schud het reservoir met het brandstofmengsel nog een keer voordat de inhoud in de tank wordt gegoten.
• Maak de tankdop (12) voorzichtig open, zodat eventueel aanwezige overdruk kan zakken.
• Giet het brandstofmengsel voorzichtig in de tank tot aan de onderste rand van de vulpijp.

• Sluit de tankdop weer. Controleer of de tankdop goed dicht zit.

• Maak de tankdop en de omgeving schoon.

• Controleer de tank en brandstofleidingen op lekkages.
• Bedien eventueel de benzinepomp (11).
• Ga vóór het starten van het apparaat minimaal drie meter bij de tankplaats vandaan staan.

8. Montage en bediening

U mag het apparaat niet gebruiken voordat u deze gebruiksaanwijzing heeft gelezen, alle voorschriften heeft opgevolgd en het apparaat als voorgeschreven heeft gemonteerd!

• Waarborg dat de AAN/UIT-schakelaar (6), de gas-hendelblokkering (7) en de gashendel (14) volgens voorschriften werken.
• U mag de heggenschaar alleen starten, als deze compleet gemonteerd is.
• Steun de heggenschaar voor het starten en houdt ze goed vast. Let erop dat de snijvoorziening vrij staat.

Voor het starten van de heggenschaar:

1. Houd afstand tot brandbare materialen.
2. Ga op een veilige plek staan.
3. Leg de heggenschaar voor u neer op de grond, de snijvoorziening wijst van het lichaam weg.
4. Zet de rechter voetpunt in de achterste handgreep.
5. Pak de voorste handgreep vast met de linkerhand

Starten bij koude motor

1. Schakel de AAN/UIT-schakelaar (6) in stand „I“.
2. Druk meerdere voorzichtig op de brandstofpomp (11) totdat de brandstof in de pomp terechtkomt.
3. Schuif de starchendel (choke) (4) op „Koude start“.
4. Trek de startkabel aan de greep (5) langzaam uit totdat u weerstand voelt.
5. Trek snel aan de startkabel en laat deze weer langzaam los. Trek de startkabel er niet geheel uit en laat de greep niet terug tegen de motor slaan.
6. Schuif de starchendel (choke) (4) op „Warme start en werken“ zodra de motor is gestart.
7. Laat het apparaat voor aanvang van de werkzaamheden ca. één minuut stationair draaien.

Stoppen van de motor

1. Laat de gashendel (14) los.
2. Schakel de AAN/UIT-schakelaar (6) in stand „0“.

Starten bij warme motor

1. Schakel de AAN/UIT-schakelaar (6) in stand „I“.
2. Schuif de starchendel (choke) (4) op „Warme start en werken“.
3. Trek de startkabel aan de greep (5) uit totdat de motor start.

Gashendelblokkering:

1. Grijp de heggenschaar aan de achterste handgrendel (15) vast en druk de gashendelblokkering (7).
2. Grijp met de andere hand om de voorste handgrendel (3).
3. Druk de gashendel (14).
4. De snijvoorziening start.

Wanneer de gashendel wordt losgelaten, stopt de snij- voorziening en draait de motor stationair. Wanneer de snijvoorziening draait terwijl de gashendel niet is ingedrukt, moet het stationair toerental verlaagd worden. (Zie „Onderhoud “)

Instellingen op de heggenschaar

Instellen van de achterste handgreep (15)

Voor een eenvoudiger bedienen van de heggenschaar kan de achterste handgreep in 3 werkstanden worden ingesteld.

- Tijdens het instellen kan de gashendel (14) niet worden bediend.

1. Houd met de linkerhand de heggenschaar vast aan de voorste handgreep (3).
2. Druk de schuifregelaar (13) in en draai de handgreep in de gewenste stand.
3. Laat de schuifregelaar (13) los. Let op dat de ontgrendeling weer vastklikt en de handgreep goed is gefixeerd.

9. Aanwijzingen voor het werk

Voer vóór de ingebruikname en regelmatig gedurende de werkzaamheden met de heggenschaar de volgende controles uit:

• Werd de heggenschaar geheel en volgens de voorschriften gemonteerd? Let erop dat alle moeren en schroeven vast zitten.
  Schroeven van de snijvoorziening: zie „Onderhoud“
• Is de heggenschaar in goede en veilige toestand?
• Zijn alle veiligheidsfuncties in orde?
• Is de benzinetank gevuld?
• Is de snijvoorziening onbeschadigd en gescherpt?
• Zijn motor en geluidsdemper vrij van bezinksels, gebladerte of vrijkomend smeermiddel?
• Is de handgreep schoon en droog – vrij van olie, vet en hars?
• Is de werkplaats vrij van struikelgevaren?
• Draagt u de vereiste veiligheidsuitrusting?
• Heeft u alle instructies gelezen en begrepen?
• Gaat de gashendel soepel en werkt de vastzetknop correct?
• Is de AAN/UIT-schakelaar goed werkend?
• Blijft de snijvoorziening in de vrijloop steeds staan? Wanneer de snijvoorziening in de vrijloop draait, moet het stationair toerental worden gedaald (zie „Instellen van het stationair toerental“).
• Vergewist u zich, dat de transmissie voldoende is gesmeerd (zie onder „Onderhoud“).

Algemeen gedrag bij het werken met de heggenschaar

• Werk nooit alleen. Voor noodgevallen dient zich iemand in de buurt op te houden.
• Houdt kinderen, personen en dieren van uw werkbereik vandaan (min. 15 m afstand).
• Werk niet op sneeuw, ijs of andere gladde ondergrond – slipgevaar.
• Werk nooit bij ontoereikende lichtverhoudingen (bv bij mist, regen, sneeuwjacht of schemering).
• Verjaag voor het snijden dieren uit de heg om deze niet te verwonden.
• Zorg voor een veilige en opgeruimde werkplaats.
• Vermijdt een abnormale lichaamshouding. Houdt steeds het evenwicht. Werk niet met voorovergebogen bovenlichaam.

- Exploiteer de heggenschaar slechts met veilige stand. - Schakel de heggenschaar bij een standplaatswissel uit.

- Houdt handen en voeten van de snijvoorziening vandaan, wanneer deze zich bewegen.

- Houdt de heggenschaar zo, dat u geen uitlaatgassen kunt inademen. Werk niet in gesloten ruimtes.

- Gebruik de heggenschaar niet voor het optillen of wegscheppen van houtstukken of andere voorwerpen.

- Verwijder in ieder geval vreemde voorwerpen uit de heg (bv draad) omdat deze de messen van de heggenschaar kunnen beschadigen.

- Houdt de heggenschaar steeds met beide handen vast, linker hand aan de voorste handgreep en rechter hand aan de achterste handgreep. Werk nooit met één hand.

- Wanneer u de gashendel loslaat, draait de snijvoorziening nog korte tijd na (vrijloopeffect).

- Begin het snijden met draaiende snijvoorziening.

- Raak de snijvoorziening nooit gedurende het bedrijf met de handen aan.

- Werk nooi - met gestrekte armen

- aan moeilijk te bereiken plekken

- te ver voorovergebogent

- Zaag nooit met de heggenschaar boven schouderhoogte.

- Raak nooit met draaiende snijvoorziening draadafrasteringen of de vloer.

- Zet de motor af en trek de bougiestekker uit - bij merkbare veranderingen in het gedrag van het apparaat.

- om vastgeklemd zaaggoed te verwijderen.

- om de snijketting te controleren, als ze met stenen, spijkers of andere harde voorwerpen in aanraking is gekomen.

- om storingen te verhelpen

- bij werkpauzes

- vóór het verlaten van de heggenschaar

- Zet de heet geworden heggenschaar niet in het droge gras of op brandbare voorwerpen.

- Controleer het volgende voordat u gaat werken: - zich in het werkbereik geen verdere personen of dieren ophouden.

- u zonder hinder van obstakels kunt terugwijken.

- de grond vrij van alle vreemde voorwerpen, struikge-was en takken is.

- een veilige stand is gewaarborgd.

Wanneer personen met bloedcirculatiestoornissen te vaak aan trillingen worden blootgesteld, kunnen beschadigingen aan het zenuwsysteem of aan de bloedvaten optreden.

U kunt de trillingen reduceren:

- door stevige, warme arbeidshandschoenen

- verkorting van de werktijd (meerdere lange pauzes maken)

Consulteer een arts wanneer uw vingers opzwellen, u zich niet goed voelt of uw vingers gevoelloos worden.

Werken met de heggenschaar

De heggenschaar met beide handen op veilige afstand van het lichaam houden

• De maximale snijdoorsnede is afhankelijk van het soort hout, de leeftijd, het vochtigheidsgehalte en de hardheid van het hout.
• Kort vandaar zeer dikke takken voor het snijden van de heg met een takschaar op de desbetreffende lengte.
• De heggenschaar kan door de messen aan beide zijden voorwaarts en achterwaarts of door pendelbewegingen van één kant naar de andere kant worden gevoerd.
• Snijd eerst de zijkanten van de heg en pas dan de bovenkant.
• De heg van beneden naar boven snijden.
• Snijd de heg trapezevormig.
• Span een richtsnoer over de lengte van de heg wanneer u de bovenkant van de heg gelijkmatig wilt snijden.
• Snijd in meerdere rondes, wanneer een sterker terugsnijden vereist is.

Het juiste tijdpunt voor het snijden:

• Loofheg: juni en oktober
  • Naaldheg: april en augustus
• snel groeiende heggen: vanaf mei ca. alle 6 weken

Let op broedende vogels in de heg. Schort het snijden van de heg dan of of zonder dit gedeelte uit

Let in ieder geval op alle veiligheidsinstructies:

10. Onderhoud

Voor aanvang van iedere onderhouds- en reini- gingsbeurt

• Motor uitschakelen
• Stilstand van de snijvoorziening afwachten
• bougiestekker uittrekken (behalve bij ingesteld stationair toerental)

Voer de onderhoudswerkzaamheden niet in de buurt van open vuur uit. Brandgevaar!

Verder gaande onderhouds- en reinigingswerkzaamheden dan in dit hoofdstuk zijn beschreven, moeten door de klantenservice worden uitgevoerd.

De in het kader van onderhoud of reiniging verwijderde veiligheidsvoorzieningen moeten absoluut weer correct aangebracht en gecontroleerd worden.

Gebruik alleen originele onderdelen. Andere onderdelen kunnen onverwachte schade en verwondingen tot gevolg hebben.

Draag handschoenen om verwondingen te voorkomen. Opdat een lang en betrouwbaar gebruik van de heg-genschaar is gewaarborgd, voer de volgende onder-houdswerkzaamheden regelmatig uit.

Controleer de heggenschaar op blijkbare gebreken zoals

• losse bevestigingen
• versleten of beschadigde onderdelen
• verbogen, gebroken of beschadigde snijvoorziening
• tankdop en brandstofleidingen op dichtheid

Controleer de heggenschaar na ieder gebruik op

• slijtage, vooral glijspeling van de snijvoorziening.
• correct gemonteerde en onbeschadigde afdekkingen of veiligheidsvoorzieningen.

Noodzakelijke reparaties of onderhoudswerkzaamheden dienen vóór gebruik van de heggenschaar te worden uitgevoerd..

Snijvoorziening justeren

Stel de glijspeling na, wanneer zich het snijgoed tussen het snijden vastklemt of zich de speling door normale slijtage van de snijvoorziening naar langer gebruik heeft vergroot.

Om goede snijresultaten te behalen, moet de glijspeling tussen de lemmets en het zwaard correct zijn ingesteld.

Ga hiertoe als volgt te werk::

1. Maak de moeren (A) aan de bovenkant van de snijvoorziening los.
2. Trek de schroeven (B) aan de onderkant licht aan (maak ze evt. van tevoren iets los).
3. Draai de schroef een kwart tot halve omdraaiing tegen de wijzers van de klok terug.
4. Houdt de schroef met de schroevendraaier vast en trek de moeren vast aan.

De glijspeling is dan correct ingesteld, wanneer zich de schijf onder de schroefkop net nog licht van hand heen en weer laat bewegen.

1. Smeer de snijvoorziening met milieuvriendelijke smeerolie

Een te geringe glijspeling leidt tot sterke hittevorming en zodoende tot beschadigingen van het apparaat.

Transmissie smeren

Smeer de transmissie alle 10 tot 20 bedrijfsuren

1. Zet de vetpers aan de smeernippels (10) aan.

2. 1. Druk iets vet erin..

3. Zet de vetpers aan de smeernippels (10) aan.

4. 1. Druk iets vet erin..

Instellen van het stationair toerental

Wanneer de snijvoorziening in de vrijloop verder draait, moet u het stationair toerental corrigeren.

1. Laat de motor 3 – 5 minuten warmdraaien (geen hoge toerentallen!).

2. Draai de regelschroef (C):

naar rechts

- stationair toerental stijgt (+)

naar links

- stationair toerental zakt (−)

Neem contact op met de fabrikant, als de snijvoorziening desondanks in de vrijloop verder draait.

Werk absoluut niet verder met de heggenschaar!!

Luchtfilter reinigen resp. Vervangen

Verwijder stof en vuil regelmatig van het luchtfilter om

• startproblemen,
• vermogensverlies
• een te hoog brandstofverbruik
  te voorkomen.

Reinig het luchtfilter ongeveer om de acht bedrijfsuren en bij veel stof vaker.

1. Starthendel (choke) (4) op zetten, opdat ge- en vuilpartikels in de carburateur kunnen komen.

2. Verwijder de deksel van de luchtfilter (8).

3. Neem het luchtfilter (D) uit.
4. Was het luchtfilter in lauw zeepsop. Blaas vuildeeltjes niet weg, gevaar voor oogletsel!
5. Reinig de binnenruimte van de luchtfilter met een kwast.
6. Laat het luchtfilter goed drogen en zet hem weer terug.
7. Breng de luchtfilterdeksel weer aan..

Vervang het luchtfilter regelmatig.

Beschadigde luchtfilters moeten onmiddellijk vervangen worden.

Benzinefilter reinigen resp. vervangen

Controleer de benzinefilter (E) bij behoefte. Een verontreinigde benzinefilter belemmert de brandstoftoevoer Open de tankdop (12) en trek de benzinefilter met een draadhaak door de opening.

• licht verontreiniging
• trek de benzinefilter van de brandstofleiding los en reinig de filter in reinigingsbenzinen
  • sterke verontreiniging
• vervang de benzinefilter

Bougie controleren resp. vervangen

Raak de bougie (F) of bougiestekker (16) niet aan als de motor draait. Hoogspanning!

Gevaar voor verbranding bij hete motor. Draag veiligheidshandschoenen!

Controleer de bougie en de elektrodenafstand regelmatig.

Ga hiertoe als volgt te werk

1. Trek de bougiestekker van de bougie af.

2. Draai de bougie los met de meegeleverde bougies-leutel.

De elektrodenafstand moet 0,6 tot 0,7 mm bedragen.

Reinig de bougie, als deze vuil is.

Vervang de bougie

• iedere maand bij regelmatig bedrijf
• als het isolatielichaam beschadigd is
• bij sterke elektrode-afbrand
• bij zeer vuile elektroden of elektroden die bedekt zijn met een laagje olie

Ontstekingsvonk controleren

1. Trek de bougiestekker van de bougie af.
2. Draai de bougie los met de meegeleverde bougiesleutel.
3. Draai de bougie los.
4. Steek de bougiestekker goed op de bougie.
5. Druk de bougie met een geïsoleerde tang tegen het motorhuis (niet in de buurt van het bougiegat)..
6. Zet de AAN-UIT-schakelaar in de positie "I".
7. Trek krachtig het startkabel aan de startgrendel
8. Bij foutvrije werking moet een vonk tussen de elektroden zichtbaar zijn.

Geluiddemper / uitlaatopening

Haal de schroeven van de geluiddemper niet aan, als de motor heet is.

1. Controleer regelmatig of de schroeven (G) van de geluiddemper (H) niet losgeraakt zijn

2. Als ze loszitten, moet u ze stevig vastdraaien

3. Reinig de uitlaatopening (K) regelmatig.

Verzorging

Reinig de heggenschaar zorgvuldig na ieder gebruik, opdat de foutloze werking blijft bewaard. Draag bij het reinigen van de snijvoorziening veiligheidshandschoenen!

• Reinig de behuizing met een zachte borstel of een droge doek. Water, oplosmiddelen en polijstmiddelen mogen niet worden toegepast.
• Let erop dat de ventilatiegleuven voor de motorkoeling vrij zijn (gevaar van oververhitting).
• Reinig de snijvoorziening regelmatig met een borstel of een doek.
• Reinig de messen nooit met water (gevaar van corrosie!)
• Alle bewegende delen regelmatig reinigen en oliën
• Nooit vet gebruiken!
• Maak gebruik van milieuvriendelijke olie.

Onderhoudsschema

Activiteit

Onderhoudsintervall

Snijvoorziening justeren bij behoefte Instellen van het stationair toerental bij behoefte Schroeven van de geluidsdemper aantrekken bij behoefte

Benzinefilter reinigen / vervangen bij behoefte

Luchtfilter reinigen / vervangen alle 8 bedrijfsuren (bij stoffige verhoudingen vaker) Transmissie smeren alle 20 bedrijfsuren, ten minste 1 maal jaarlijks

11. Opslag & Transport

Opslag

Bewaar apparaten die u niet gebruikt met een aan- gebrachte mesbeveiliging op een droge, afgesloten locatie buiten het bereik van kinderen.

Let bij een langere opslagduur op het volgende om de levensduur van de heggenschaar te verlengen en een soepele bediening te kunnen waarborgen:

Voer een grondige reiniging uit.

Behandel alle bewegende onderdelen met een milieuvriendelijke olie.

Gebruik geen vet.

Schuif de mesbeveiliging op het snijmechanisme.

Verwijder de bougiekap.

Leeg de brandstoftank volledig.

Gooi de resterende brandstof op milieuvriendelijke wijze weg.

Schakel voor het transporteren van het apparaat de motor uit, wacht u tot de snijvoorziening stil staat en breng de messenbeveiliging aan.

Draag het apparaat aan de voorste handgreep.

Transporteer het apparaat in de auto alleen in de kofferbak of in een aparte transportruimte. Beveilig de heggenschaar hierbij tegen omkantelen, beschadigingen en het uitstromen van brandstof.

12. Afvalverwijdering en recyclage

De afvalverwerkingsinstructies kunt u vinden in de pictogrammen die op het apparaat resp. op de verpakking zijn aangebracht.

Afvalverwerking van de transportverpakking

De verpakking beschermt het apparaat tegen transportschade.

De verpakkingsmaterialen zijn in principe milieuvriendelijk en gekozen uit afvoertechnische zienswijzen en daarom recyclebaar.

Het recyclen van de verpakking bespaart grondstoffen en vermindert de hoeveelheid afval.

Verpakkingsonderdelen (bijv. folie, Styropor®) kunnen gevaarlijk zijn voor kinderen. Er bestaat gevaar op verstikking!

Bewaar de verpakkingsonderdelen buiten het bereik van kinderen en voer ze zo snel mogelijk af.

13. Verhelpen van storingen

Storing Mogelijke oorzaak Oplossing
Heggenschaar draait niet. • Geen brandstof	Storing in de brandstofleidingBenzinefilter verstoptBougie defectCarburateur defectInterne storing	Hoeveelheid brandstof controllerenBrandstofleiding op knikken of beschadigingen controllerenBenzinefilter reinigen resp. vervangenBougie reinigen of vervangen.Fabrikant, resp. bevoegde klantenservice opzoekenFabrikant, resp. bevoegde klantenservice opzoeken
Heggenschaar snijdt met onderbrekingen • Interne storingIn-/uitschakelaar defect	Snijvoorziening blokkeertInterne storingKoppeling defect	Fabrikant, resp. bevoegde klantenservice opzoekenFabrikant, resp. bevoegde klantenservice opzoeken
Motor draait, snijvoorziening blijft staan	Snijvoorziening blokkeertInterne storingKoppeling defect	Voorwerp verwijderenFabrikant, resp. bevoegde klantenservice opzoekenFabrikant, resp. bevoegde klantenservice opzoeken
Snijvoorziening wordt heet • Ontbrekende smering => wrijvingTe geringe glijspelingSnijvoorziening is stomp	Oliën van de snijvoorzieningGlijspeling instellenSnijvoorziening laten scherpen

Indice:

Pagina:

Zichtbare gebreken moeten binnen de 8 dagen na ontvangst van de goederen worden gemeld, zo niet verliest de verkoper elke aanspraak op grond van deze gebreken. Onze machines worden geleverd met een garantie voor de duur van de wettelijke garantietermijn. Deze termijn gaat in vanaf het moment dat de koper de machine ontvangt. De garantie houdt in dat wij elk onderdeel van de machine dat binnen de garantietermijn aantoonbaar onbruikbaar wordt als gevolg van materiaal- of productiefouten, kosteloos vervangen. De garantie vervalt echter bij

verkeerd gebruik of verkeerde behandeling van de machine. Voor onderdelen die wij niet zelf produceren, geven wij enkel de garantie die wij zelf krijgen van de oorspronkelijke leverancier. De kosten voor de montage van nieuwe onderdelen vallen ten laste van de koper. Eisen tot het aanbrengen van veranderingen of het toestaan van een korting en overige schadeloosstellingsclaims zijn uitgesloten.

Garanti DK
