Produkttyp	Heckenschere
Marke	Scheppach
Modell	HTH250
Motorisierung	Zweitaktmotor, luftgekühlt
Hubraum	25,4 cm³
Motorleistung	0,7 kW
Leerlaufdrehzahl	3400 min⁻¹
Motordrehzahl max.	9500 min⁻¹
Tankinhalt	0,6 L
Kraftstoffmischverhältnis	40:1 (Benzin/Zweitaktöl)
Schnittlänge	600 mm
Maximale Schnittbreite	27 mm
Länge des Schneidmessers	690 mm
Abmessungen (L/B/H)	1165 x 230 x 220 mm
Gewicht	5,9 kg
Schalldruckpegel	96 dB(A)
Schallleistungspegel	108 dB(A)
Vibrationsniveau	1,5 m/s²
Zündungstyp	Zündkerze
Verstellbarer Hintergriff	Ja, 3 Positionen
Messerschutz inklusive	Ja
Mitgeliefertes Zubehör	Zündkerzenschlüssel, Mischflasche, Bedienungsanleitung
Bestimmungsgemäße Verwendung	Schneiden von jungen Hecken, Büschen, Sträuchern
Wartung	Reinigung, Schmierung, Luftfilter, Kraftstofffilter, Zündkerze
Sicherheit	Ein-/Ausschalter, Gashebelsperre, Schutzvorrichtungen

Häufig gestellte Fragen - HTH250 SCHEPPACH

Welches ist das Mischungsverhältnis von Benzin zu Öl für die Scheppach HTH250?

Das Mischungsverhältnis beträgt 40:1 (bleifreies Benzin mit mindestens 91 ROZ und Zweitaktöl nach Spezifikation JASO FC oder ISO EGD).

Wie starte ich die Heckenschere kalt?

Stellen Sie den Ein-/Ausschalter auf 'I', betätigen Sie die Kraftstoffpumpe, stellen Sie den Starthebel (Choke) auf 'Kaltstart', ziehen Sie langsam am Seil bis zum Widerstand, dann einmal kräftig, und stellen Sie den Hebel auf 'Warmstart und Arbeit', sobald der Motor anspringt.

Wie stelle ich das Spiel der Messer der Heckenschere ein?

Lösen Sie die Muttern auf der hohen Seite, ziehen Sie die Schrauben auf der niedrigen Seite fest, drehen Sie dann die Schraube um eine Viertel- bis halbe Umdrehung gegen den Uhrzeigersinn. Das Spiel ist korrekt, wenn die Unterlegscheibe unter der Schraube von Hand gedreht werden kann. Schmieren Sie anschließend die Messer mit einem biologisch abbaubaren Öl.

Welches Öl für das Getriebe verwenden?

Verwenden Sie geeignetes Fett, indem Sie die Fettpresse an der Schmierstelle (10) ansetzen. Alle 10 bis 20 Betriebsstunden schmieren.

Wie reinige ich den Luftfilter?

Entfernen Sie die Luftfilterabdeckung, nehmen Sie den Filter heraus, waschen Sie ihn in einer heißen Seifenlösung, lassen Sie ihn trocknen und bauen Sie ihn wieder ein. Ersetzen Sie ihn regelmäßig.

Was tun, wenn das Schneidwerk im Leerlauf weiterläuft?

Stellen Sie die Leerlaufschraube (C) ein: Drehen Sie im Uhrzeigersinn, um die Leerlaufdrehzahl zu erhöhen, gegen den Uhrzeigersinn, um sie zu verringern. Wenn das Problem weiterhin besteht, wenden Sie sich an den Hersteller.

Welche wichtigen Sicherheitshinweise gibt es?

Tragen Sie immer Handschuhe, Schutzbrille und Gehörschutz. Arbeiten Sie nie allein, halten Sie Kinder fern, tanken Sie nicht bei heißem Motor und verwenden Sie die Heckenschere mit beiden Händen.

Wie warte ich die Zündkerze?

Überprüfen Sie regelmäßig den Elektrodenabstand (0,6 bis 0,7 mm). Reinigen Sie sie bei Verschmutzung oder ersetzen Sie sie bei Beschädigung. Verwenden Sie den mitgelieferten Zündkerzenschlüssel.

Was sind mögliche Ursachen, wenn der Motor nicht anspringt?

Überprüfen Sie den Kraftstoffstand, ob die Leitung geknickt ist, die Sauberkeit des Kraftstofffilters, den Zustand der Zündkerze und die Einstellung des Schalters. Konsultieren Sie die Fehlertabelle auf Seite 39 der Anleitung.

Wie lagere ich die Heckenschere für den Winter?

Reinigen Sie sie gründlich, schmieren Sie die beweglichen Teile mit biologisch abbaubarem Öl, bringen Sie den Messerschutz an, entfernen Sie den Zündkerzenstecker und entleeren Sie den Kraftstofftank vollständig. Lagern Sie sie an einem trockenen und verschlossenen Ort.

BEDIENUNGSANLEITUNG HTH250 SCHEPPACH

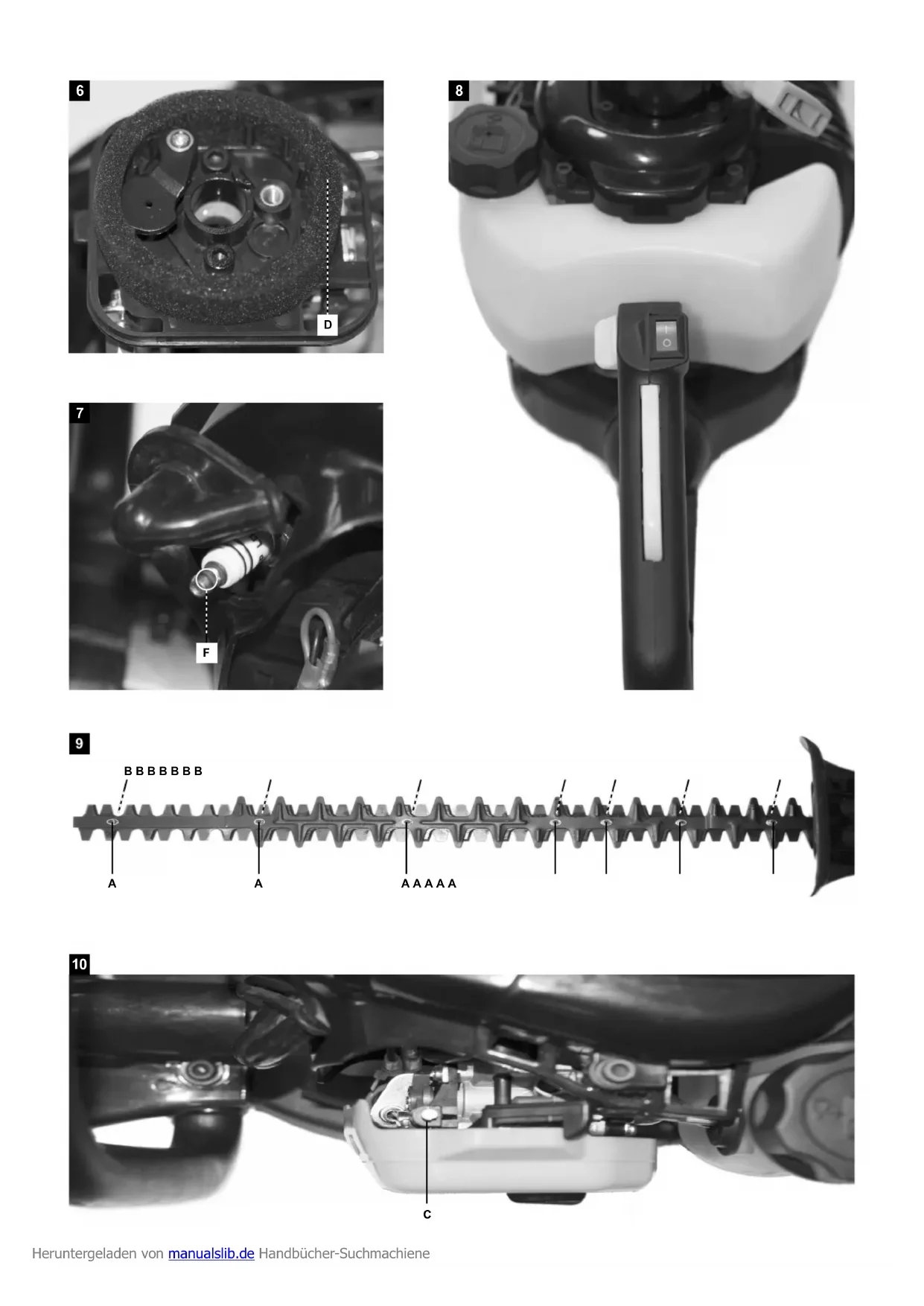

9 B B B B B B B A A A A A A

1. Einleitung 8
2. Gerätebeschreibung 8
3. Lieferumfang 8
4. Bestimmungsgemäße Verwendung 9
5. Sicherheitshinweise 9-11
6. Technische Daten 11
7. Vor Inbetriebnahme 11-12
8. Aufbau und Bedienung 12
9. Arbeitshinweise 12-14
10. Wartung 14-15
11. Entsorgung & Wiederverwertung 16
12. Störungsabhilfe 16

13. Konformitätserklärung 91

14. Lagerung & Transport 15

15. Garantieurkunde 92

Erklärung der Symbole auf dem Gerät

	DE	Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten!
	DE	Warnung! Bei Nichteinhaltung Lebensgefahr, Verletzungs-gefahr oder Beschädigung des Werkzeugs möglich
	DE	Das Tragen von Sicherheitsschuhen wird empfohlen!
	DE	Gehörschutz und Schutzbrille verwenden!
	DE	Arbeitshandschuhe tragen!
	DE	Achtung Verletzungsgefahr!Greifen Sie mit Ihren Händen nie in die Nähe der Messer. Berühren Sie beim Einschalten oder bei der Arbeit mit dem Gerät nie ein Messer.
	DE	Das Gerät nicht bei Regen oder bei feuchten Bedingungen betreiben. Gefahr eines Stromschlags!
	DE	Das Produkt entspricht den geltenden europäischen Richtlinien.

Erklärung der Symbole auf dem Gerät

	DE	Achtung feuergefährliche Stoffe. Feuer, offenes Licht und Rauchen verboten!
	DE	Starthebel (Choke) "Kaltstart"
	DE	Starthebel (Choke) "Warmstart und Arbeiten"
	DE	Achtung! Unbeteiligte Personen vom Arbeitsbereich fern halten!

1. Einleitung

Hersteller:

scheppach

Fabrikation von Holzbearbeitungsmaschine GmbH

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Gerät.

Hinweis:

Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung,
• Nichtbeachtung der Bedienungsanweisung,
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte,
• Einbau und Austausch von nicht originalen Ersatzteilen,
• nicht bestimmungsgemäßer Verwendung,

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den ge samten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungsge- mäßen Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirtschaft lich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerätes erhöhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Be trieb des Gerätes geltenden Vorschriften Ihres Landes beachten.

Bewahren Sie die Bedienungsanleitung, in einer Plastik hülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet wer den. An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das ge for der te Mindestalter ist einzuhalten.

Neben den in dieser Bedienungsanleitung enthaltenen Si cherheitshinweisen und den besonderen Vorschriften Ih res Landes sind die für den Betrieb des Gerätes allgemein anerkannten technischen Regeln zu beachten. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

2. Gerätebeschreibung (Fig. 1)

1. Schneidmesser
2. Handschutz
3. Vorderer Handgriff
4. Starthebel (Choke)
5. Starterseil
6. Ein-/Ausschalter
7. Gashebelsperre
8. Luftfilterdeckel
9. Flügelschraube
10. Schmiernippel
11. Kraftstoffpumpe
12. Tankdeckel
13. Schieber
14. Gashebel
15. Hinterer Handgriff
16. Zündkerzenstecker

3. Lieferumfang

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden). Überprüfen Sie, ob der Lieferumfang vollständig ist. Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss so fort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.

Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

• Machen Sie sich vor dem Einsatz anhand der Be dienungs anweisung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und Er satzteilen nur Original-Teile. Ersatzteile erhalten Sie bei Ihrem -Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern so wie Typ und Baujahr des Gerätes an.

⚠ Achtung!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

Benzin-Heckenschere

Messerschutz

Zündkerzenschlüssel

Mischungsbehälter

Montagematerial

Bedienungsanleitung

4. Bestimmungsgemäße Verwendung

Die Maschine entspricht der gültigen EG-Maschinenrichtlinie.

Vor Arbeitsaufnahme müssen sämtliche Schutz- und Sicherheitseinrichtungen an der Maschine montiert sein.

Diese Heckenschere ist dazu ausgelegt, weiches, neu gewachsenes Heckenmaterial zu schneiden. Sie ist nicht zum Schneiden von Ästen, festem Holz oder anderem Schneidmaterial geeignet.

Die Maschine ist zur Bedienung durch eine Person konzipiert.

Die Bedienungsperson ist im Arbeitsbereich gegenüber Dritten verantwortlich.

Alle Sicherheits- und Gefahrenhinweise an der Maschine beachten.

Alle Sicherheits- und Gefahrenhinweise an der Maschine vollzählig in lesbarem Zustand halten.

Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst unter Beachtung der Betriebsanleitung benutzen! Insbesondere Störungen, die die Sicherheit beeinträchtigen können, umgehend beseitigen (lassen)!

Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den technischen Daten angege benen Abmessungen müssen eingehalten werden.

Die zutreffenden Unfallverhütungsvorschriften und die sonstigen, allgemein anerkannten sicherheitstechnischen Re geln müssen beachtet werden.

Die Maschine darf nur von sachkundigen Personen ge nutzt, gewartet oder repariert werden, die damit vertraut und über die Gefahren unterrichtet sind. Eigenmächtige Veränderungen an der Maschine schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.

Die Maschine darf nur mit Originalzubehör und Original- Werkzeugen des Herstellers genutzt werden.

Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden haftet der Hersteller nicht, das Risiko dafür trägt allein der Benutzer.

Die Heckenschere darf nur zum Schneiden von Hecken, Büschen und Sträuchern benutzt werden. Ein anderweitiger, nicht in dieser Gebrauchsanweisung angegebener Gebrauch, kann die Schere beschädigen oder den Benutzer schwer verletzen, und er wird daher ausdrücklich von der Aufzählung der möglichen Anwendungen ausgeschlossen.

Das Gerät darf nicht für den gewerblichen, handwerklichen oder Industrieellen Gebrauch eingesetzt werden. Wenn Sie nicht sicher sind, ob eine Arbeitsbedingung sicher oder unsicher ist, arbeiten Sie nicht mit der Maschine.

WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Gebrauchsanweisung immer bei.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. Sicherheitshinweise

Sicheres Arbeiten

Lesen und beachten Sie vor Inbetriebnahme dieses Erzeugnisses die folgenden Hinweise und die im jeweiligen Land gültigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schützen.

Bewahren Sie diese Sicherheitshinweise (Bedienungsanleitung) immer zusammen mit der Heckenschere auf. Die Heckenschere darf nur von Personen mit ausreichender Erfahrung bedient werden.

Geben oder Verleihen Sie die Heckenschere nur an Personen, die mit der Heckenschere und ihrer Handhabung vertraut sind. Geben Sie immer die Bedienungsanleitung mit.

Reparaturen am Gerät haben durch den Hersteller bzw. von ihm benannte Firmen zu erfolgen.

Erstbenutzer

Wer zum ersten Mal mit der Heckenschere arbeitet, muss eine praktische Einweisung in den Gebrauch der Heckenschere und der Personenschutzausrüstung von einer erfahrenen Bedienperson erhalten.

- Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.

- Machen Sie sich vor Gebrauch mit Hilfe der Bedienungsanleitung mit dem Gerät vertraut. Unzureichend informierte Bediener können sich und andere Personen durch unsachgemäßen Gebrauch gefährden.

- Benützen Sie das Gerät nicht für Zwecke, für die es nicht bestimmt ist (siehe „Bestimmungsgemäße Verwendung“).

- Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dies gilt besonders, wenn Sie Tritte oder eine Leiter benutzen.

- Tragen Sie geeignete Arbeitskleidung: - keine weite Kleidung oder Schmuck, sie können von beweglichen Teilen erfasst werden

- Handschuhe und rutschfestes Schuhwerk

- ein Haarnetz bei langen Haaren

- Tragen Sie persönliche Schutzkleidung:

- Gehörschutz

- Schutzbrille oder Gesichtsschutz

- Arbeitshandschuhe

- Sicherheitsschuhe

- geprüfter Schutzhelm in Situationen, bei denen mit Kopfverletzungen gerechnet werden muss.

- Wir empfehlen das Tragen eines Beinschutzes und einer Sicherheitsjacke.

- Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle zur Folge haben.

• Berücksichtigen Sie Umgebungseinflüsse:
• Setzen Sie die Heckenschere nicht dem Regen aus.
• Verwenden Sie die Heckenschere nicht in feuchter oder nasser Umgebung.
• Verschieben Sie die Arbeit bei ungünstigem Wetter (Regen, Schnee, Eis, Wind) – erhöhte Unfallgefahr!
• Sorgen Sie für gute Beleuchtung.
• Verwenden Sie die Heckenschere nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.
• Machen Sie sich vertraut mit Ihrer Umgebung und achten Sie auf mögliche Gefahren, die Sie wegen des Motorengeräusches eventuell nicht hören können.
• Lassen Sie die Heckenschere nie unbeaufsichtigt.
• Bei Arbeitspausen ist die Heckenschere so abzulegen, dass niemand gefährdet wird. Heckenschere vor unbefugtem Zugriff sichern.
• Personen unter 18 Jahren dürfen das Gerät nicht bedienen.
  • Halten Sie andere Personen fern.
• Der Benutzer ist verantwortlich für Unfälle oder Gefahren, die gegenüber anderen Personen oder deren Eigentum auftreten.
• Der Bedienende ist im Arbeitsbereich gegenüber Dritten verantwortlich.
  • Halten Sie Kinder fern.
• Lassen Sie andere Personen, insbesondere Kinder, nicht das Werkzeug oder den Motor berühren. Halten Sie sie von Ihrem Arbeitsbereich fern.
• Verwenden Sie keine stumpfe, gesprungene oder beschädigte Schneideinrichtung.
• Beginnen Sie mit dem Schneiden erst, wenn die Schneideinrichtung läuft.
• Überlasten Sie die Maschine nicht! Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.
• Betreiben Sie das Gerät nur mit kompletten und korrekt angebrachten Schutzeinrichtungen und ändern Sie an der Maschine nichts, was die Sicherheit beeinträchtigen könnte.
• Das Gerät bzw. Teile des Gerätes nicht verändern.
• Verwenden Sie keine Schneideinrichtung die nicht den angegebenen Kenndaten dieser Gebrauchsanleitung entsprechen.

Der Gebrauch anderer Werkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

- Schalten Sie die Maschine ab und ziehen Sie den Zündkerzenstecker von der Zündkerze bei:

- Berühren der Heckenschere mit Erdreich, Steinen, Nägeln oder sonstigen Fremdkörpern

- kontrollieren Sie, ob das Gerät beschädigt ist.

- Reparaturarbeiten

- Wartungs- und Reinigungsarbeiten

- Beseitigung von Störungen (dazu gehört auch das Blockieren der Schneideinrichtung)

- Transport und Lagerung

- Verlassen der Heckenschere (auch bei kurzzeitigen Unterbrechungen)

- Pflegen Sie Ihre Heckenschere mit Sorgfalt:

- Halten Sie die Werkzeuge scharf und sauber, um besser und sicherer arbeiten zu können.

- Halten Sie Handgriffe trocken und frei von Öl und Fett.

- Befolgen Sie die Wartungsvorschriften.

- Überprüfen Sie die Maschine auf eventuelle Beschädigungen:

• Vor weiterem Gebrauch der Maschine müssen Schutzvorrichtungen sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden.
• Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfreien Betrieb der Heckenschere sicherzustellen.
• Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Gebrausanweisung angegeben ist.
• Beschädigte oder unleserliche Sicherheitsaufkleber sind zu ersetzen.

- Lassen Sie keine Werkzeugschlüssel stecken! Überprüfen Sie stets vor dem Einschalten, dass Schlüssel und Einstellwerkzeuge entfernt sind.

- Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.

- Nehmen Sie keine Reparatur an der Maschine vor, es sei denn, sie besitzen hierfür eine Ausbildung. Nehmen Sie keine weiteren Reparaturen, als im Kapitel „Wartung“ beschrieben sind, an der Maschine vor, sondern wenden Sie sich direkt an den Hersteller, bzw. zuständigen Kundendienst.

Reparaturen an anderen Teilen der Maschine haben durch den Hersteller bzw. einer seiner Kundendienststellen zu erfolgen.

Nur Originalersatzteile verwenden. Durch den Gebrauch anderer Ersatzteile und anderen Zubehörs können Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.

Sicherer Umgang mit Kraftstoffen

Kraftstoffe und Kraftstoffdämpfe sind feuergefährlich und können beim einatmen und auf der Haut schwere Schäden verursachen. Beim Umgang mit Kraftstoff ist daher Vorsicht geboten und für eine gute Belüftung zu sorgen.

- Schalten Sie vor dem Betanken der Heckenschere den Motor aus und lassen Sie das Gerät abkühlen.

- Beim Tanken nicht rauchen und offenes Feuer vermeiden.

- Tragen Sie beim Tanken Handschuhe.

- Tanken Sie nicht in geschlossenen Räumen (Explosionsgefahr).

- Achten Sie darauf, Kraftstoff oder Öl nicht zu verschütten. Säubern Sie die Heckenschere sofort, wenn Sie Kraftstoff oder Öl verschüttet haben. Wechseln Sie Ihre Kleidung sofort, wenn Sie Kraftstoff oder Öl darüber verschüttet haben.

- Achten Sie darauf, dass kein Kraftstoff ins Erdreich gelangt.

- Verschließen Sie den Tankverschluss nach dem Betanken wieder sorgfältig und achten Sie darauf, dass er sich während des Betriebes nicht löst.

- Achten Sie darauf, dass Tankdeckel und Benzinleitungen dicht sind. Bei Undichtigkeiten dürfen Sie das Gerät nicht in Betrieb nehmen.

- Transportieren und lagern Sie Kraftstoffe nur in dafür zugelassenen und gekennzeichneten Behältern.

- Halten Sie Kinder von Kraftstoffen fern.

- Transportieren und lagern Sie Kraftstoffe nicht in der Nähe von brennbaren oder leicht entzündlichen Stoffen sowie Funken oder offenem Feuer.

• Entfernen Sie sich zum Starten des Gerätes mindestens drei Meter vom Tankplatz.
• Zur Verringerung der Bandgefahr – Motor und Schalldämpfer frei halten von Schnittresten, Blättern und Schmiermitteln!

Restrisiken

Auch bei bestimmungsgemäßer Verwendung können trotz Einhaltung aller einschlägigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmten Konstruktion noch Restrisiken bestehen. Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Betriebsanleitung insgesamt beachtet werden. Rücksichtnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschädigungen.

• Verletzung durch weggeschleuderte Teile.
• Bruch und Herausschleudern von Messerstücken.
• Gefahr einer Kohlenmonoxidvergiftung bei Verwendung des Gerätes in geschlossenen oder schlecht belüfteten Räumen.
• Verbrennungsgefahr bei Berührung heißer Bauteile.
• Beeinträchtigung des Gehörs bei länger andauernden Arbeiten ohne Gehörschutz.

Des Weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

6. Technische Daten

HTH250/240P
Technische Daten
Schnittdatenl Heckenschere
Motortyp 2 Takt - Motor - Luftgekühlt
Hubraum cm3	25,4
Motorleistung kW 0,7
Leerlaufdrehzahl n_g/min^-1	3400
Max. Motordrehzahl min-1	9500
Tankinhalt l 0,6
Mischungsverhältnis (Kraftstoff/Zweitakt-Öl)	40:1
Schnittlänge mm 600
Max. Schnittstärke mm 27
Abmessung L/B/H mm 1165/230/220
Schwertlänge mm 690
Gewicht kg 5,9

Technische Änderungen vorbehalten!

Information zur Geräuschentwicklung nach den einschlägigen Normen gemessen:

Schalldruck L_pA = 96 dB(A)

Schallleistung L_WA = 108 dB(A)

Messunsicherheit K_pA = 3 dB(A)

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

Vibration (real handle) A_hv = 6,9m / s^2

Messunsicherheit K_hv = 1,5 ~m / s^2

7. Vor Inbetriebnahme

Die Heckenschere wird nicht mit Kraftstoffgemisch befüllt ausgeliefert.

Befüllen Sie wie unter „Tanken“ beschrieben die Heckenschere.

Tanken

- Das Gerät wird mit einer Mischung aus Normal Benzin (bleifrei) und Zweitakt-Motoröl betrieben.

Beim Umgang mit Benzin ist erhöhte Aufmerksamkeit geboten. Rauch und offenes Feuer ist nicht zulässig (Explosionsgefahr).

Benzin:

Oktanzahl mindestens 91 ROZ, bleifrei

• Füllen Sie kein verbleites Benzin, Diesel oder andere nicht zugelassene Kraftstoffe ein.
• Verwenden Sie kein Benzin mit einer Oktanzahl kleiner als 91 ROZ. Dies kann durch erhöhte Motortemperaturen zu schweren Motorschäden führen.
• Wenn Sie kontinuierlich im hohen Drehzahlbereich arbeiten, sollten Sie Benzin mit einer höheren Oktanzahl verwenden.
• Aus Umweltschutzgründen wird die Verwendung von bleifreiem Benzin empfohlen.

Zweitakt-Motoröl:

nach Spezifikation JASO FC oder ISO EGD

Verwenden Sie

• kein Viertaktöl oder Zweitaktöl für wassergekühlte Außenbordmotore.
• kein Fertiggemisch von Tankstellen.

Das Mischen

Mischungsverhältnis 40:1

Benzin Zweitaktmotoröl 2,5% (40:1)

1 Liter 0,025 Liter

2 Liter 0,05 Liter

5 Liter 0,125 Liter

10 Liter 0,25 Liter

• Achten Sie auf eine genaue Abmessung der Ölmenge, da sich bei kleinen Kraftstoffmengen eine geringe Abweichung bei der Ölmenge stark auf das Mischungsverhältnis auswirken.
• Verändern Sie das Mischungsverhältnis nicht, dadurch entstehen vermehrt Verbrennungsrückstände, der Kraftstoffverbrauch steigt und die Leistung verringert sich, oder der Motor wird beschädigt.

Mischen Sie das Benzin und das Öl in einem sauberen, für Benzin zugelassenen und gekennzeichneten Behälter. Verwenden Sie einen Kraftstoffbehälter mit Überfüllungsschutz.

1. Füllen Sie zuerst die Hälfte des Benzins ein, das gemischt werden soll.
2. Füllen Sie danach die gesamte Menge Öl ein.
3. Schütteln Sie die Kraftstoffmischung.
4. Füllen Sie den Rest des Benzins ein.

Kraftstoffe sind nur begrenzt lagerfähig, sie altern. Überlagerte Kraftstoffe und Kraftstoffgemische können zu Startproblemen führen. Mischen Sie deshalb nur soviel Kraftstoff, wie Sie in einem Monat verbrauchen. Lagern Sie Kraftstoffe nur in dafür zugelassenen und gekennzeichneten Behältern. Bewahren Sie Kraftstoffbehälter trocken und sicher auf.

Achten Sie darauf, dass die Kraftstoffbehälter für Kinder unzugänglich gelagert werden.

Achtung! Informieren Sie sich vor Inbetriebnahme, wie Sie im Notfall das Gerät schnellstmöglich außer Betrieb setzten!

Betanken der Heckenschere

• Motor ausschalten und abkühlen lassen!
  • Schutzhandschuhe tragen!
• Haut- und Augenkontakt vermeiden!

• Unbedingt „Sicherer Umgang mit Kraftstoff“ beachten.

• Betanken Sie die Heckenschere nur im Freien oder in ausreichend belüfteten Räumen.

• Säubern Sie die Umgebung des Einfüllbereiches. Verunreinigungen im Tank verursachen Betriebsstörungen.
• Schütteln Sie den Behälter mit dem Kraftstoffgemisch vor dem Einfüllen in den Tank noch einmal.
• Öffnen Sie den Tankverschluss (12) vorsichtig, damit evtl. vorhandener Überdruck abgebaut werden kann.
• Füllen Sie das Kraftstoffgemisch vorsichtig bis zur Unterkante des Einfüllstutzens ein.
• Verschließen Sie den Tankverschluss wieder. Stellen Sie sicher, dass der Tankverschluss dicht schließt.
• Säubern Sie den Tankverschluss und die Umgebung.
• Überprüfen Sie den Tank und die Kraftstoffleitungen auf Undichtigkeiten.
• Betätigen Sie gegebenenfalls die Kraftstoffpumpe (11).
• Entfernen Sie sich vor dem Starten des Motors mindestens drei Meter vom Tankplatz.

8. Aufbau und Bedienung

Sie dürfen das Gerät nicht in Betrieb nehmen, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet haben und das Gerät komplett und vorschriftmäßig montiert ist!

• Stellen Sie sicher, dass der EIN / AUS-Schalter (6), die Gashebelsperre (7) und der Gashebel (14) vorschriftsmäßig funktionieren.
• Sie dürfen die Heckenschere nur starten, wenn sie komplett zusammengebaut ist.
• Stützen Sie die Heckenschere zum Starten ab und halten sie gut fest. Achten Sie darauf, dass die Schneideinrichtung frei steht.

Zum Anwerfen der Heckenschere:

1. Halten Sie Abstand zu brennbaren Materialien.
2. Nehmen Sie einen sicheren Stand ein.
3. Legen Sie die Heckenschere vor sich auf den Boden, die Schneideinrichtung zeigt vom Körper weg.
4. Stellen Sie die rechte Fußspitze in den hinteren Handgriff.
5. Greifen Sie den vorderen Handschutz mit der linken Hand.

Starten bei kaltem Motor

1. Schalten Sie den EIN / AUS-Schalter (6) auf die Position „I“.
2. Drücken Sie mehrmals vorsichtig auf die Kraftstoffpumpe (11), bis Kraftstoff in die Pumpe gelangt.
3. Schieben Sie den Starthebel (Choke) (4) auf „Kaltstart...

4. Ziehen Sie das Starterseil am Anwerfgriff (5) langsam bis zum Widerstand heraus.

5. Ziehen Sie schnell am Startseil und lassen Sie es dann langsam los. Ziehen Sie das Startseil nicht ganz heraus, und lassen Sie den Anwerfgriff nicht zurück auf den Motor schlagen.

6. Schieben Sie den Starthebel (Choke) (4) auf „Warmstart und Arbeiten“, sobald der Motor ange-sprungen ist.
7. Lassen Sie das Gerät vor Arbeitsbeginn ca. eine Minute im Leerlauf laufen.

Stoppen des Motors

1. Lassen Sie den Gashebel (14) los.
2. Schalten Sie den EIN / AUS-Schalter (6) auf die Position „0“.

Starten bei warmem Motor

1. Schalten Sie den EIN / AUS-Schalter (6) auf die Position „I“.
2. Schieben Sie den Starthebel (Choke) (4) auf „Warmstart und Arbeiten „
3. Ziehen Sie das Starterseil am Anwerfgriff (5), bis der Motor anspringt.

Gashebelsperre:

1. Fassen Sie die Heckenschere am hinteren Handgriff (15) und drücken Sie die Gashebelsperre (7).
2. Greifen Sie mit der anderen Hand um den vorde- ren Handgriff (3).
3. Drücken Sie den Gashebel (14).
4. Die Schneideinrichtung läuft an.

- Wird der Gashebel losgelassen, stoppt die Schneideinrichtung und der Motor läuft im Leerlauf.

Wenn die Schneideinrichtung trotz nicht eingedrücktem Gashebel läuft, muss die Leerlaufdrehzahl gesenkt werden. (Siehe „Wartung“)

Einstellungen an der Heckenschere

Einstellen des hinteren Handgriffs (15)

Zum leichteren Führen der Heckenschere kann der hintere Handgriff in 3 Arbeitspositionen eingestellt werden.

- Während des Verstellens kann der Gashebel (14) nicht betätigt werden.

1. Halten Sie mit der linken Hand die Heckenschere am vorderen Handgriff (3) fest.
2. Drücken Sie den Schieber (13) und drehen Sie den Handgriff in die gewünschte Position.
3. Lassen Sie den Schieber (13) los. Achten Sie darauf, dass die Entriegelung wieder einrastet und der Handgriff sicher fixiert ist.

9. Arbeitshinweise

Führen Sie vor Inbetriebnahme und regelmäßig während des Arbeitens mit der Heckenschere folgenden Überprüfungen durch:

- Ist die Heckenschere komplett und vorschriftsmäßig montiert? Achten Sie auch darauf, dass alle Muttern und Schrauben fest angezogen sind.

Schrauben der Schneideinrichtung: Siehe Wartung

- Ist die Heckenschere in gutem und sicherem Zustand?

- Sind alle Sicherheitsfunktionen in Ordnung?

- Ist der Benzintank gefüllt?

• Ist die Schneideinrichtung unbeschädigt und geschärft?
• Sind Motor und Schalldämpfer frei von Ablagerungen, Laub oder austretendem Schmiermittel?
• Ist der Handgriff sauber und trocken – frei von Öl, Fett und Harz?
• Ist der Arbeitsplatz frei von Stolpergefahren?
• Tragen Sie die erforderliche Schutzausrüstung?
• Haben Sie alle Hinweise gelesen und verstanden?
• Ist der Gashebel leichtgängig und funktionsfähig?
• Ist der EIN/AUS-Schalter funktionsfähig?
• Bleibt die Schneideinrichtung im Leerlauf immer stehen?

Wenn die Schneideinrichtung im Leerlauf läuft, muss die Leerlaufdrehzahl gesenkt werden (siehe „Einstellen der Leerlaufdrehzahl“).

- Vergewissern Sie sich, dass das Getriebe ausreichend geschmiert ist (siehe unter „Wartung“).

Allgemeines Verhalten beim Arbeiten mit der Heckenschere

• Arbeiten Sie nicht allein. Für Notfälle sollte sich jemand in Rufnähe aufhalten.
• Halten Sie Kinder, Personen und Tiere von Ihrem Arbeitsbereich fern (min. 15 m Abstand).
• Arbeiten Sie nicht auf Schnee, Eis oder anderem glatten Untergrund – Rutschgefahr.
• Arbeiten Sie nicht bei unzureichenden Lichtverhältnissen (z.B. bei Nebel, Regen, Schneetreiben oder Dämmerung).
• Verscheuchen Sie vor dem Schneiden Tiere aus der Hecke, um diese nicht zu verletzen.
• Sorgen Sie für einen sicheren und aufgeräumten Arbeitsplatz. Entfernen Sie Gegenstände, die weggeschleudert werden können, aus dem Arbeitsbereich.
• Vermeiden Sie abnormale Körperhaltung. Halten Sie jederzeit das Gleichgewicht. Arbeiten Sie nicht mit vorgebeugtem Oberkörper.
• Betreiben Sie die Heckenschere nur mit sicherem Stand.
• Schalten Sie die Heckenschere bei einem Standortwechsel aus.
• Halten Sie Hände und Füße von der Schneideinrichtung fern, wenn diese sich bewegen.
• Halten Sie die Heckenschere so, dass Sie keine Abgase einatmen können. Arbeiten Sie nicht in geschlossenen Räumen.
• Benutzen Sie die Heckenschere nicht zum Aufheben oder Wegschaufeln von Holzstücken oder sonstigen Gegenständen.
• Entfernen Sie unbedingt Fremdteile aus der Hecke (z.B. Draht), da diese die Schneideinrichtung der Heckenschere beschädigen können.
• Halten Sie die Heckenschere immer mit beiden Händen fest, linke Hand am vorderen Handgriff und rechte Hand am hinteren Handgriff. Arbeiten Sie niemals einhändig.
• Wenn Sie den Gashebel loslassen, läuft die Schneideinrichtung noch kurze Zeit nach (Freilaufeffekt).
• Beginnen Sie den Schnitt mit laufender Schneideinrichtung.

• Fassen Sie nie die Schneidvorrichtung während des Betriebes mit den Händen an.

• Arbeiten Sie niemals

• mit gestreckten Armen
• an schwer erreichbaren Stellen
• zu weit vorgebeugt
• Arbeiten Sie niemals mit der Heckenschere über Schulterhöhe.
• Berühren Sie niemals mit laufender Schneideinrichtung Drahtzäune oder den Boden.
• Schalten Sie den Motor aus und ziehen Sie den Zündstecker
• bei spürbaren Veränderungen im Geräteverhalten
• zur Beseitigung von eingeklemmtem Schnittgut
• zum Überprüfen der Schneideinrichtung, wenn sie mit Steinen, Nägeln oder sonstigen harten Gegenständen in Berührung gekommen ist.
• zur Beseitigung von Störungen
• bei Arbeitspausen
• vor dem Verlassen der Heckenschere
• Stellen Sie die heißgelaufene Heckenschere nicht ins trockene Gras oder auf brennbare Gegenstände.
• Stellen Sie vor Beginn der Arbeit sicher, dass:
• sich im Arbeitsbereich keine weiteren Personen oder Tiere aufhalten.
• hindernisfreies Rückweichen für Sie sichergestellt ist.
• der Fußbereich von allen Fremdkörpern, Gestrüpp und Ästen ist.
• sicherer Stand gewährleistet ist.

Wenn Personen mit Blutkreislaufstörungen zu oft Vibrationen ausgesetzt werden, können Schädigungen am Nervensystem oder an Blutgefäßen auftreten.

Sie können die Vibrationen reduzieren:

- durch kräftige, warme Arbeitshandschuhe.

- Verkürzung der Arbeitszeit (mehrere lange Pausen einlegen).

Gehen Sie zum Arzt, wenn Ihre Finger anschwellen, Sie sich unwohl fühlen oder die Finger gefühllos werden.

Arbeiten mit der Heckenschere

Die Heckenschere mit beiden Händen auf sicheren Abstand vom Körper halten.

• Der maximale Schnittdurchmesser ist abhängig von der Holzart, dem Alter, dem Feuchtigkeitsgehalt und der Härte des Holzes.
• Kürzen Sie deshalb sehr dicke Zweige vor dem Schneiden der Hecke mit einer Astschere auf die entsprechende Länge.
• Die Heckenschere kann durch ihre doppelseitigen Messer vorwärts und rückwärts oder durch Pendelbewegungen von einer zur anderen Seite geführt werden.
• Schneiden Sie zuerst die Seiten der Hecken und erst dann die Oberkante.
  • Die Hecke von unten nach oben schneiden.
• Schneiden Sie die Hecke trapezförmig. Das verhindert ein Verkahlen des unteren Heckenbereiches wegen Lichtmangels.
• Spannen Sie eine Richtschnur über die Länge der Hecke, wenn Sie die Oberkante der Hecke gleichmäßig stutzen wollen.
• Schneiden Sie in mehreren Durchgängen, wenn starkes Zurückschneiden nötig ist.

Der richtige Zeitpunkt zum schneiden:

• Laubhecke: Juni und Oktober
• Nadelhecke: April und August
- schnell wachsende Hecke: ab Mai ca. alle 6 Wochen

Achten Sie auf brütende Vögel in der Hecke. Verschieben Sie dann das Schneiden der Hecke oder nehmen Sie diesen Bereich aus.

Beachten Sie auf jeden Fall alle Sicherheitshinweise.

10. Wartung

Vor jeder Wartungs- und Reinigungsarbeit

• Motor ausschalten
• Stillstand der Schneideinrichtung abwarten
• Zündkerzenstecker abziehen (außer bei Leerlaufeinstellungen)

Führen Sie Wartungsarbeiten nicht in der Nähe von offenem Feuer durch. Brandgefahr!

Weitergehende Wartungs- und Reinigungsarbeiten, als die in diesem Kapitel beschrieben, dürfen nur vom Kundendienst durchgeführt werden.

Zum Warten und Reinigen entfernte Sicherheitseinrichtungen müssen unbedingt wieder ordnungsgemäß angebracht und überprüft werden.

Nur Originalteile verwenden. Andere Teile können zu unvorhersehbaren Schäden und Verletzungen führen.

Tragen Sie Handschuhe, um mögliche Verletzungen zu vermeiden.

Damit eine lange und zuverlässige Nutzung der Heckenschere gewährleistet ist, führen Sie die folgenden Wartungsarbeiten regelmäßig aus.

Überprüfen Sie die Heckenschere auf offensichtliche Mängel wie

• lose Befestigungen
• verschlissene oder beschädigte Bauteile
• verbogene, gebrochene oder beschädigte Schneideinrichtung
• Tankverschluss und Kraftstoffleitungen auf Dichtigkeit

Überprüfen Sie die Heckenschere nach jedem Gebrauch auf

• Verschleiß, insbesondere Gleitspiel der Schneideinrichtung.
• richtig montierte und intakte Abdeckungen oder Schutzeinrichtungen.

Notwendige Reparaturen oder Wartungsarbeiten sind vor dem Einsatz der Heckenschere durchzuführen.

Schneideinrichtung justieren

Stellen Sie das Gleitspiel nach, wenn sich das Schnittgut zwischen den Schneiden einklemmt oder sich das Spiel durch normale Abnutzung der Schneideinrichtung nach längerem Gebrauch vergrößert hat.

Um gute Schneidergebnisse zu erzielen, muss das Gleitspiel zwischen den Klingen und dem Schwert richtig eingestellt sein.

Gehen Sie dazu folgendermaßen vor:
1. Lösen Sie die Muttern (A) an der Oberseite der Schneideinrichtung.
2. Ziehen Sie die Schrauben (B) an der Unterseite leicht an (lösen Sie sie evtl. vorher etwas).
3. Drehen Sie die Schraube eine viertel bis halbe Umdrehung gegen den Uhrzeigersinn zurück.
4. Halten Sie die Schraube mit dem Schraubendreher fest und ziehen Sie die Muttern fest an.
Das Gleitspiel ist dann richtig eingestellt, wenn sich die Scheibe unter dem Schraubenkopf gerade noch leicht von Hand hin- und herbewegen lässt.
5. Schmieren Sie die Schneideinrichtung mit umweltverträglichem Schmieröl.
Ein zu geringes Gleitspiel führt zu starker Hitzeentwicklung und somit zu Beschädigungen am Gerät.

Getriebe schmieren

Schmieren Sie das Getriebe alle 10 bis 20 Betriebsstunden.

1. Setzten Sie die Fettpresse an den Schmiernippel (10) an.
2. Drücken Sie etwas Fett hinein.

Einstellen der Leerlaufdrehzahl

Wenn die Schneideinrichtung im Leerlauf weiterläuft, müssen Sie die Leerlaufdrehzahl korrigieren.

1. Lassen Sie den Motor 3-5 Minuten warmlaufen (keine hohen Drehzahlen!).

2. Drehen Sie die Einstellschraube (C):

im Uhrzeigersinn

- Leerlaufdrehzahl erhöht sich (+)

gegen Uhrzeigersinn

- Leerlaufdrehzahl verringert sich (−)

Wenden Sie sich an den Hersteller, falls die Schneideinrichtung trotzdem im Leerlauf weiterläuft. Arbeiten Sie auf keinen Fall weiter mit der Heckenschere!

Luftfilter reinigen bzw. auswechseln

Reinigen Sie den Luftfilter regelmäßig von Staub und Schmutz, um

• Startschwierigkeiten,
• Leistungseinbußen
• zu hohem Kraftstoffverbrauch
  vorzubeugen.

Reinigen Sie den Luftfilter ca. alle acht Betriebsstunden, bei besonders staubigen Verhältnissen öfter.

1. Starthebel (Choke) (4) auf „Kaltstart„stellen, damit keine Schmutzpartikel in den Vergaser gelangen.
2. Entfernen Sie den Luftfilterdeckel (8).
3. Nehmen Sie den Luftfilter (D) aus Schaumstoff heraus.
4. Waschen Sie den Luftfilter in lauwarmer Seifen-lauge aus. Pusten Sie Schmutzpartikel nicht aus, es besteht die Gefahr von Augenverletzungen!
5. Reinigen Sie den Luftfilterinnenraum mit einem Pinsel.
6. Lassen Sie den Luftfilter gut trocknen und setzten Sie ihn wieder ein.
7. Bringen Sie den Luftfilterdeckel wieder an.

Wechseln Sie den Luftfilter regelmäßig aus.

Beschädigte Luftfilter müssen sofort ausgewechselt werden.

Benzinfilter reinigen bzw. auswechseln

Kontrollieren Sie den Benzinfilter (E) bei Bedarf. Ein verschmutzter Benzinfilter behindert die Kraftstoffzufuhr.

Öffnen Sie den Tankdeckel (12) und ziehen Sie den Benzinfilter mit einem Draththaken durch die Öffnung.

• leichte Verschmutzung

- ziehen Sie den Benzinfilter von der Kraftstoffleitung ab und reinigen Sie den Filter in Reinigungsbenzin

• starke Verschmutzung

- ersetzen Sie den Benzinfilter

Zündkerze überprüfen bzw. auswechseln

Berühren Sie die Zündkerze (F) oder den Zündkerzenstecker (16) nicht bei laufendem Motor. Hochspannung! Verbrennungsgefahr bei heißem Motor. Schutzhandschuhe tragen!

Kontrollieren Sie regelmäßig die Zündkerze und den Abstand der Elektroden.

Gehen Sie dazu folgendermaßen vor:

1. Ziehen Sie den Zündkerzenstecker von der Zündkerze ab.
2. Schrauben Sie die Zündkerze mit dem mitgelieferten Zündkerzenschlüssel heraus.

Der Elektrodenabstand muss 0,6 bis 0,7 mm betragen.

Reinigen Sie die Zündkerze, wenn sie verschmutzt ist. Wechseln Sie die Zündkerze aus:

• jeden Monat bei regelmäßigem Betrieb
• wenn der Isolationskörper beschädigt ist
• bei starkem Elektrodenabbrand
• bei stark verschmutzten oder verölten Elektroden

Zündfunke prüfen

1. Ziehen Sie den Zündkerzenstecker von der Zündkerze ab.
2. Schrauben Sie die Zündkerze mit dem mitgelieferten Zündkerzenschlüssel aus.
3. Schrauben Sie die Zündkerze heraus.
4. Stecken Sie den Zündkerzenstecker fest auf.
5. Drücken Sie die Zündkerze mit einer isolierten Zange gegen das Motorgehäuse (nicht in der Nähe des Kerzenloches).
6. Schieben Sie den EIN / AUS-Schalter auf die Position "I".
7. Ziehen Sie kräftig das Startseil am Anwerfgriff.
8. Bei einwandfreier Funktion muss ein Funke zwischen den Elektroden sichtbar sein.

Schalldämpfer / Austrittsöffnung

Ziehen Sie die Schalldämpferschrauben nicht nach, wenn der Motor heiß ist.

1. Kontrollieren Sie regelmäßig, ob sich die Schrauben (G) des Schalldämpfers (H) nicht gelöst haben.
2. Wenn sie locker sind, ziehen Sie sie handfest an.
3. Reinigen Sie regelmäßig die Austrittsöffnung (K).

Pflege

Reinigen Sie die Heckenschere sorgfältig nach jedem Gebrauch, damit die einwandfreie Funktion erhalten bleibt.

Tragen Sie beim Reinigen der Schneideinrichtung Schutzhandschuhe!

• Reinigen Sie das Gehäuse mit einer weichen Bürste oder einem trockenen Lappen. Wasser, Lösungsmittel und Poliermittel dürfen nicht verwendet werden.
• Achten Sie darauf, dass die Lüftungsschlitze für die Motorkühlung frei sind (Gefahr der Überhitzung).
• Reinigen Sie die Schneideinrichtung regelmäßig mit einer Bürste oder einem Lappen.
• Reinigen Sie die Schneideinrichtung nie mit Wasser
• Korrosionsgefahr!
• Reinigen und ölen Sie regelmäßig alle beweglichen Teile.
  • Niemals Fett verwenden!
• Verwenden Sie umweltverträgliches Öl.

Wartungsplan

Tätigkeit - Wartungsintervall

Schneideinrichtung justieren - bei Bedarf Einstellen der Leerlaufdrehzahl - bei Bedarf Schalldämpferschrauben festziehen - bei Bedarf Benzinfilter reinigen / auswechseln - bei Bedarf

Luftfilter reinigen / auswechseln alle 8 Betriebsstunden (bei staubigen Verhältnissen öfter)

Getriebe schmieren alle 20 Betriebsstunden, mindestens 1 mal jährlich

11. Lagerung & Transport

Lagerung

Bewahren Sie unbenutzte Geräte mit aufgeschobenem Messerschutz an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.

Beachten Sie vor einer längeren Lagerung folgendes, um die Lebensdauer der Heckenschere zu verlängern und ein leichtgängiges Bedienen zu gewährleisten:

Führen Sie eine gründliche Reinigung durch.

Behandeln Sie alle beweglichen Teile mit einem umweltfreundlichen Öl.

Verwenden Sie kein Fett.

Schieben Sie den Messerschutz auf die Schneideinrichtung.

Nehmen sie den Zündkerzenstecker ab.

Leeren Sie den Kraftstofftank vollständig.

Entsorgen Sie Restkraftstoff vorschriftsmäßig (umweltfreundlich).

Fahren Sie den Vergaser leer.

Transport

Schalten Sie zum Transportieren des Gerätes den Motor aus, warten Sie, bis die Schneideinrichtung stillsteht und bringen Sie den Messerschutz an.

Tragen Sie das Gerät am vorderen Hangriff. Halten Sie dabei die Schneideinrichtung nach hinten und den heißen Schalldämpfer vom Körper weg.

Transportieren Sie das Gerät im KFZ nur im Kofferraum oder einer separaten Transportfläche. Sichern Sie dabei die Heckenschere gegen Umkippen, Beschädigungen und Auslaufen von Kraftstoff.

12. Entsorgung und Wiederverwertung

Die Entsorgungshinweise ergeben sich aus den Pik-togrammen die auf dem Gerät bzw. der Verpackung aufgebracht sind.

Entsorgung der Transportverpackung

Die Verpackung schützt das Gerät vor Transportschäden.

Die Verpackungsmaterialien sind in der Regel nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen.

Verpackungsteile (z.B. Folien, Styropor®) können für Kinder gefährlich sein. Es besteht Erstickungsgefahr!

Bewahren Sie Verpackungsteile außerhalb der Reichweite von Kindern auf und entsorgen Sie sie so schnell wie möglich.

13. Störungsabhilfe

Störung Mögliche Ursache Fehlerbeseitigung
Heckenschere läuft nicht • Kein Kraftstoff	Fehler in der KraftstoffleitungBenzinfilter verstopftZündkerze defektVergaser defektInterner Fehler	Kraftstoffmenge prüfenKraftstoffleitung auf Knicke oder BeschädigungenüberprüfenBenzinfilter reinigen bzw. austauschen.Zündkerze ersetzenHersteller, bzw. zuständige Kundendienst stelle aufsuchenHersteller, bzw. zuständige Kundendienst stelle aufsuchen
Heckenschere schneidet mit Unterbrechungen •	Interner FehlerEin-/Ausschalter defekt	Hersteller, bzw. zuständige Kundendienst stelle aufsuchenHersteller, bzw. zuständige Kundendienst stelle aufsuchen
Motor läuft, Schneideinrichtung bleibt stehen	Schneideinrichtung blockiertInterner FehlerKupplung defekt	Gegenstand entfernenHersteller, bzw. zuständige Kundendienst stelle aufsuchenHersteller, bzw. zuständige Kundendienst stelle aufsuchen
Schneideinrichtung wird heiß • Fehlende Schmierung → Reibung• Zu geringes Gleitspiel• Schneideinrichtung ist stumpf		Ölen der SchneideinrichtungGleitspiel einstellenSchneideinrichtung schärfen lassen

Fabrikation von Holzbearbeitungsmaschine GmbH

Fabrikation von Holzbearbeitungsmaschine GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

6. Technische gegevens

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschine GmbH

Gashåndtagblokering:

Fabrikation von Holzbearbeitungsmaschine GmbH

Starten bei warmem Motor

Ersatzteilzeichnung / Spare parts drawing / Pièces détachées dessin

Ersatzteilzeichnung / Spare parts drawing / Pièces détachées dessin

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH • Günzburger Str. 69 • D-89335 Ichenhausen

Konformitätserklärung
CE

DE	erklärt folgende Konformität gemäßEU-Richtlinie und Normen für den Artikel
GB	hereby declares the following conformity under the EU Directive and standards for the following article
FR	déclare la conformité suivante selon la directive UE et les normes pour l'article
IT	dichiara la seguente conformità secondo le direttive e le normative UE per l'articolo
CZ	prohlašuje následující shodu podle smernice EU a norem pro výrobek
HU	az EU-irányelv és a vonatkozó szabványok szerinti következo megfeleloségi nyilatkozatot teszi a termékre
HR	ovime izjavljuje da postoji sukladnost prema EU-smjernica i normama za sljedece article
RO	declară următoarea conformitate corespunzător directivelor și normelor UE pentru articolul
TR	Normları geregince asagídaki uygunluk açıkla masını sunar.
FIN	vakuuttaa täten, että seuraava tuote täyttää ala esitetyt EU-direktiivit ja standardit
PL	deklaruje, ze produkt jest zgodny z nastepujacymi dyrektywami UE i normami
SLO	izjavlja sledeco skladnost z EU-direktivo in nor-mami za artikel

SK	prehlasuje nasledujúcu zhodu podla smernice EU a noriem pre výrobok
EST	kinnitab järgmist vastavus vastavalt ELi direktiivi ja standardite järgmist artiklinumbrit
LT	pareiškia, taip atitiktis pagal ES direktyvos ir standartai šj straipsnj
LV	apliecina šādu saskaņā ar ES direktīvu atbilstības un standarti šādu rakstu
NL	verklaart hierbij dat het volgende artikel voldoet aan de daarop betrekking hebbende EG-richtlijnen en normen
RUS	заявляет о соответствии товара следующим директивам и нормам EC
PT	declara o seguinte conformidade com a Directiva da UE e as normas para o seguinte artigo
ES	declara la conformidad siguiente según la directiva la UE y las normas para el artículo
DK	erklærer hermed, at følgende produkt er ioverensstemmelse med nedenstående EUdirektiver og standarder:
SE	försäkrar härmed följande överensstämmelse enligt EU-direktiv och standarder för följande artikeln
NO	erklærer herved følgende samsvar under EU-direktiv og standarder for følgende artikkel
BG	декларира съответното съответствие съгласно Дирек-тива на EC и норми за артикул

Benzin-Heckenschere HTH250/240P

2014/29/EU	89/686/EC_96/58/EC
2014/35/EU	X 2006/42/EC
2006/28/EC
2005/32/EC
X 2014/30/EU	X 2000/14/EC_2005/88/EC
2004/22/EC	X Annex V
1999/5/EC
2014/68/EU	Annex VI Noise: measured L_WA = xx dB(A); guaranteed L_WA = xx dB(A) Notified Body: Notified Body No.:
90/396/EC	X 97/68/EC_2010/26/EU type-approval number: e11*97/68SA*2012/46*1667*01
2011/65/EU

Standard references: EN ISO 10517; EN ISO 14982

Ichenhausen, 14.03.2016

M. B.-L. Unterschrift / Markus Bindhammer / Technical Director

Art.-No. 5910401903 Subject to change without notice

Documents registar: Stefan Hartinger Günzburger Str. 69, D-89335 Ichenhausen

Garantie DE

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für

Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen. Das Sägeblatt ist ein Verschleißteil und von jeglichen Garantieansprüchen grundsätzlich ebenfalls ausgeschlossen.

Warranty GB
