Tipo di prodotto	Tagliasiepi elettrico
Marca	Scheppach
Modello	TPH900
Tensione di alimentazione	230-240 V ~ 50 Hz
Potenza del motore	0,9 kW
Diametro di taglio max	15 mm
Lunghezza di taglio	410 mm
Velocità di taglio	1000 min⁻¹
Peso	5,3 kg
Classe di protezione	II
Angolo di regolazione	-90°, 0°, +45° (135° in totale)
Livello di pressione acustica	90 dB(A)
Livello di potenza acustica garantito	105 dB(A)
Vibrazioni (anteriore / posteriore)	2,72 / 3,05 m/s² (incertezza K=1,5 m/s²)
Tipo di lama	Lama doppia in acciaio
Sicurezza	Interruttore di sicurezza, leva dell'acceleratore, guaina di protezione, linguetta di sicurezza sulla tracolla
Manutenzione	Oliare le lame prima di ogni utilizzo, pulire con una spazzola morbida, non usare acqua
Uso conforme	Taglio di siepi, cespugli e arbusti; uso domestico solamente
Accessori inclusi	Prolunga, tracolla, rulli (3x), fodero di protezione lama
Garanzia	Legale (secondo il paese di vendita)

Domande frequenti - TPH900 SCHEPPACH

Come avviare il tagliasiepi TPH900?

Per avviare, premere prima l'interruttore di sicurezza (14) e, tenendolo premuto, premere la leva dell'acceleratore (15). Rilasciare la leva dell'acceleratore per arrestare l'apparecchio.

Che tipo di olio usare per lubrificare le lame?

Usare un olio compatibile con l'ambiente, ad esempio un olio di lubrificazione standard per attrezzi da giardino. Applicare una nebulizzazione d'olio su tutta la superficie delle lame prima di ogni utilizzo.

Posso usare il tagliasiepi sotto la pioggia?

No, non potare siepi bagnate e non usare l'apparecchio sotto la pioggia. Proteggerlo dall'umidità per evitare il rischio di scossa elettrica e danni.

Cosa fare se la lama si blocca?

Arrestare immediatamente l'apparecchio, staccare la spina, quindi rimuovere l'oggetto bloccante (ramo, ecc.) con un attrezzo appropriato. Non usare mai le mani direttamente.

Come regolare l'angolo di taglio?

Tirare la leva di sblocco dell'articolazione (7) verso di sé, premere contemporaneamente il blocco dell'articolazione (8) per orientare la lama in una delle 7 posizioni. Eseguire questa regolazione a motore spento.

Come pulire il tagliasiepi dopo l'uso?

Pulire le lame con una spazzola morbida e spruzzarle con una nebulizzazione d'olio anticorrosione. Non usare mai acqua o solventi. Pulire l'involucro con un panno umido e asciugarlo.

Il tagliasiepi può tagliare rami spessi?

No, il diametro di taglio massimo è di 15 mm. Per rami più grossi, usare prima un tagliarami o un decespugliatore. Non tagliare mai legno duro o materiali simili.

Dove trovare parti di ricambio?

Le parti di ricambio originali sono disponibili presso il servizio post-vendita Scheppach. Scansionare il codice QR sulla pagina principale per accedere al centro assistenza. Indicare il tipo e il riferimento dell'apparecchio durante l'ordine.

Come conservare il tagliasiepi?

Staccare la spina, oliare le lame per evitare la corrosione e posizionare la guaina di protezione sulla lama. Conservare l'apparecchio in un luogo asciutto e fuori dalla portata dei bambini.

Quali dispositivi di protezione indossare?

Indossare sempre occhiali di protezione, protezioni per l'udito, guanti di protezione, scarpe di sicurezza antiscivolo e abiti aderenti al corpo. Legare i capelli lunghi.

MANUALE UTENTE TPH900 SCHEPPACH

Spiegazione dei simboli sull'apparecchio

L'utilizzo di simboli in questo manuale serve ad attirare la vostra attenzione sui possibili rischi. I simboli di sicurezza e le spiegazioni che li accompagnano devono essere perfettamente compresi. Le avvertenze in quanto tali non eliminano i rischi e non possono sostituire le misure atte a prevenire gli infortuni.

	Leggere completamente le istruzioni per l'uso prima di utilizzare il dispositivo.
	Leggere, comprendere e attenersi a tutti gli avvertimenti
	Usare gli occhiali di protezione e gli occhiali!
	Usare gli occhiali di protezione e gli occhiali!
	Indossare sempre scarpe antinfortunistiche antiscivolo con protezione antitaglio quando si utilizza il dispositivo.
	Indossare sempre guanti protettivi e antivibrazione quando si utilizza il dispositivo.
	Attenzione Rischio di lesioni!Non toccare mai le mani con i coltelli. Non toccare mai una lama quando si accende o si lavora con l'apparecchio.
	Non azionare l'unità a pioggia o in condizioni di umidità. Pericolo di scossa elettrica!
	Il prodotto è conforme alle direttive europee applicabili.
	Classe II - doppio isolamento
	Non eseguire lavori di pulizia, riparazione o manutenzione durante la marcia. Scollegare il cavo di alimentazione.
	Attenzione agli oggetti cadenti
	Livello di potenza sonora garantito
	Attenzione ai collegamenti elettrici! Mantenere almeno 10 m di distanza e 15 m di altre persone
Avvertenza!	Nelle presenti istruzioni per l'uso i punti riguardanti la sicurezza sono contrassegnati dal seguente simbolo.

Indice:

1. Introduzione....43
2. Descrizione dello strumento (Fig. 1)......43
3. Contenuto della fornitura 43
4. Impiego conforme alla destinazione d'uso.... 44
5. Avvertenze importanti 44
6. Dati tecnici....47
7. Montaggio ed azionamento....48
8. Istruzioni di lavoro 48
9. Manutenzione....49
10. Stoccaggio....50
11. Smaltimento e riciclaggio 50
12. Risoluzione dei guasti 51
13. Dichiarazione di conformità.... 135

Pagina:

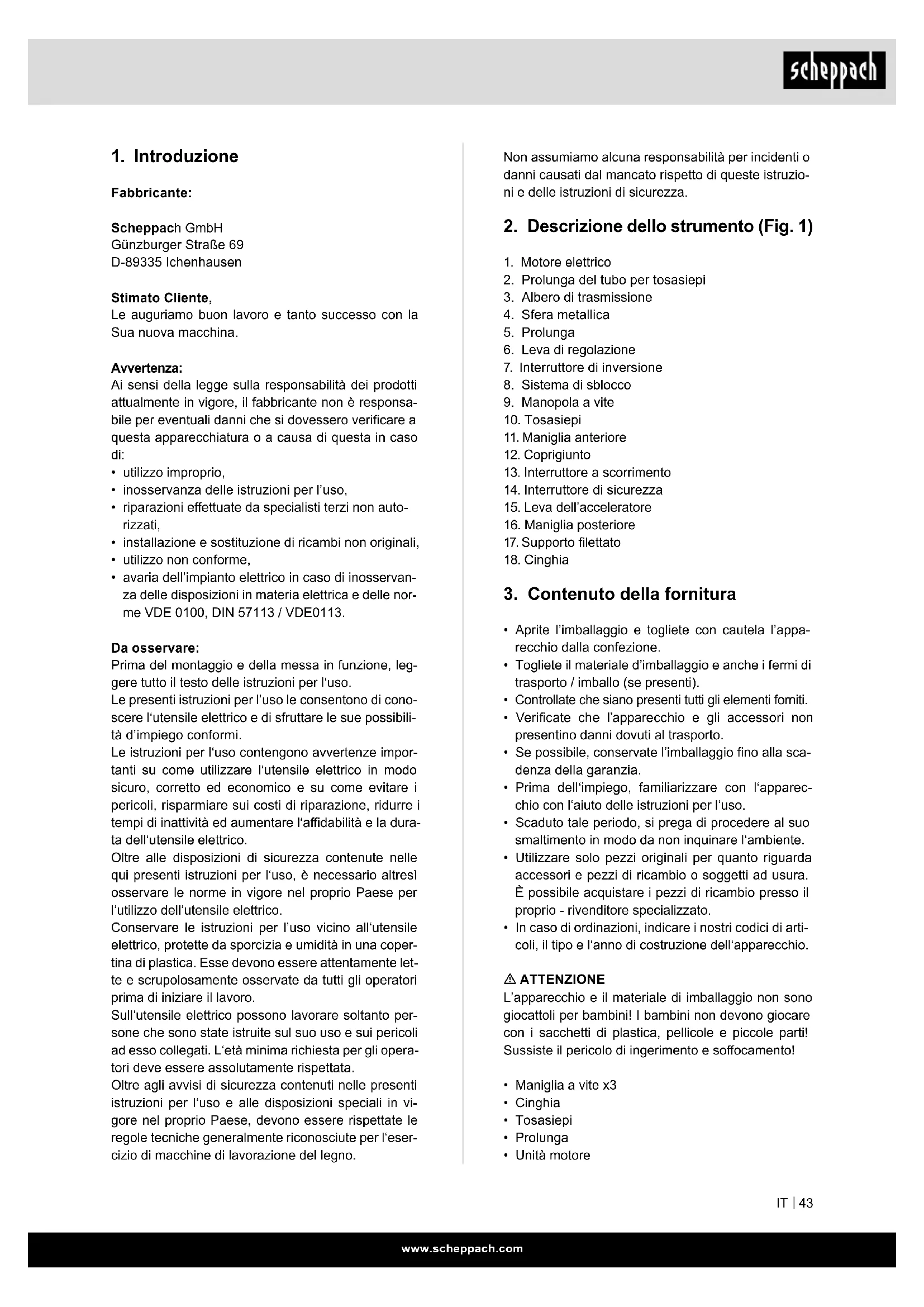

1. Introduzione

Fabbricante:

Scheppach GmbH

Le auguriamo buon lavoro e tanto successo con la Sua nuova macchina.

Avvertenza:

Ai sensi della legge sulla responsabilità dei prodotti attualmente in vigore, il fabbricante non è responsabile per eventuali danni che si dovessero verificare a questa apparecchiatura o a causa di questa in caso di:

• utilizzo improprio,
• inosservanza delle istruzioni per l'uso,
• riparazioni effettuate da specialisti terzi non autorizzati,
• installazione e sostituzione di ricambi non originali,
  • utilizzo non conforme,
• avaria dell'impianto elettrico in caso di inosservanza delle disposizioni in materia elettrica e delle norme VDE 0100, DIN 57113 / VDE0113.

Da osservare:

Prima del montaggio e della messa in funzione, leggere tutto il testo delle istruzioni per l'uso.

Le presenti istruzioni per l'uso le consentono di conoscere l'utensile elettrico e di sfruttare le sue possibilità d'impiego conformi.

Le istruzioni per l'uso contengono avvertenze importanti su come utilizzare l'utensile elettrico in modo sicuro, corretto ed economico e su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività ed aumentare l'affidabilità e la durata dell'utensile elettrico.

Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l'uso, è necessario altresì osservare le norme in vigore nel proprio Paese per l'utilizzo dell'utensile elettrico.

Conservare le istruzioni per l'uso vicino all'utensile elettrico, protette da sporcizia e umidità in una copertina di plastica. Esse devono essere attentamente lette e scrupolosamente osservate da tutti gli operatori prima di iniziare il lavoro.

Sull'utensile elettrico possono lavorare soltanto persone che sono state istruite sul suo uso e sui pericoli ad esso collegati. L'età minima richiesta per gli operatori deve essere assolutamente rispettata.

Oltre agli avvisi di sicurezza contenuti nelle presenti istruzioni per l'uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispettate le regole tecniche generalmente riconosciute per l'esercizio di macchine di lavorazione del legno.

Non assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle istruzioni di sicurezza.

2. Descrizione dello strumento (Fig. 1)

1. Motore elettrico
2. Prolunga del tubo per tosasiepi
3. Albero di trasmissione
4. Sfera metallica
5. Prolunga
6. Leva di regolazione
7. Interruttore di inversione
8. Sistema di sblocco
9. Manopola a vite
10. Tosasiepi
11. Maniglia anteriore
12. Coprigiunto
13. Interruttore a scorrimento
14. Interruttore di sicurezza
15. Leva dell'acceleratore
16. Maniglia posteriore
17. Supporto filettato
18. Cinghia

3. Contenuto della fornitura

• Aprite l'imballaggio e togliete con cautela l'apparecchio dalla confezione.
• Togliete il materiale d'imballaggio e anche i fermi di trasporto / imballo (se presenti).
• Controllate che siano presenti tutti gli elementi forniti.
• Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
• Se possibile, conservate l'imballaggio fino alla sca-denza della garanzia.
• Prima dell'impiego, familiarizzare con l'apparecchio con l'aiuto delle istruzioni per l'uso.
• Scaduto tale periodo, si prega di procedere al suo smaltimento in modo da non inquinare l'ambiente.
• Utilizzare solo pezzi originali per quanto riguarda accessori e pezzi di ricambio o soggetti ad usura. È possibile acquistare i pezzi di ricambio presso il proprio - rivenditore specializzato.
• In caso di ordinazioni, indicare i nostri codici di articoli, il tipo e l'anno di costruzione dell'apparecchio.

ATTENZIONE

L'apparecchio e il materiale di imballaggio non sono giocattoli per bambini! I bambini non devono giocare con i sacchetti di plastica, pellicole e piccole parti! Sussiste il pericolo di ingerimento e soffocamento!

• Maniglia a vite x3
• Cinghia
• Tosasiepi
• Prolunga
• Unità motore

4. Impiego conforme alla destinazione d'uso

La macchina è conforme alla Direttiva Macchine CE in vigore.

• Prima di iniziare l'attività, è necessario che tutti i dispositivi di protezione e di sicurezza siano montati sulla macchina.
• Questo tosasiepi è concepito per tagliare siepi o simili morbidi e appena cresciuti. Non è adatto al taglio di rami, legno duro o altri materiali potenzialmente tagliabili.
• La macchina è concepita per l'utilizzo esclusivo da parte di un'unica persona.
• La persona addetta è responsabili, nell'area di lavoro, per la sicurezza di terzi.
• Osservare tutte le avvertenze di sicurezza e le indicazioni di pericolo presenti sulla macchina.
• Mantenere leggibili tutte le avvertenze di sicurezza e le indicazioni di pericolo presenti sulla macchina.
• Utilizzare la macchina solo in perfette condizioni tecniche e secondo le disposizioni, attenendosi alle istruzioni d'uso nella piena consapevolezza dei rischi e delle norme di sicurezza!
• In particolare provvedere immediatamente a (far) riparare qualsiasi guasto in grado di compromettere la sicurezza!
• Le disposizioni di sicurezza, lavoro e manutenzione del produttore e le misure indicate nei Dati tecnici devono essere rispettate.
• Le disposizioni antinfortunistiche in vigore e tutte le altre normative tecniche di sicurezza generalmente riconosciute devono essere rispettate.
• La macchina può essere utilizzata, sottoposta a manutenzione o riparata soltanto da persone specializzate che abbiano familiarità con essa e siano state istruite sui pericoli. Modifiche arbitrarie alla macchina escludono la responsabilità del produttore per i danni che ne derivano.
• La macchina può essere utilizzata soltanto con accessori e utensili originali del produttore.
• Qualsiasi uso diverso risulta non conforme alla destinazione d'uso. Il produttore non si assume alcuna responsabilità per i danni risultanti da tale uso; il rischio è esclusivamente a carico dell'utilizzatore.
• Il tosasiepi è destinato ad essere utilizzato soltanto per tagliare siepi, cespugli e arbusti. Un utilizzo diverso da quanto indicato nelle presenti istruzioni per l'uso, può danneggiare il tosasiepi o provocare gravi lesioni all'utilizzatore ed è pertanto escluso espressamente dall'elenco delle possibili applicazioni.
• Lo strumento non può essere utilizzato a scopo commerciale, artigianale o industriale.
• Qualora non si sia certi della sicurezza di una certa condizione di lavoro, non operare con la macchina.

AVVERTENZA! Si prega, per la propria sicurezza personale, di leggere il presente manuale prima della messa in funzione dello strumento e di prendere visione delle avvertenze generali di sicurezza. Qualora lo strumento sia affidato a terzi, allegare sempre queste istruzioni per l'uso.

Si prega di notare che i nostri apparecchi non sono stati costruiti per uso commerciale, artigianale o industriale. Non si assume alcuna responsabilità se l'apparecchio è impiegato nel quadro di un'attività commerciale, artigianale, industriale o simili.

Chi non deve utilizzare lo strumento:

Persone che non abbiano dimestichezza con le istruzioni per l'uso, bambini di età inferiore a 16 anni, nonché persone sotto l'effetto di alcool, droghe o farmaci.

5. Avvertenze importanti

Avvertenze generali di pericolo per elettroutensili

ATTENZIONE!

Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

Il termine «elettroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

1. Sicurezza della postazione di lavoro

• Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti.
• Evitare d'impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas.
• Tenere lontani i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettroutensile.

2. Sicurezza elettrica

• La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
• Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.
• Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità. La penetrazione dell'acqua in un elet-troutensile aumenta il rischio di una scossa elet-trica.
• Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l'elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche.
• Qualora si voglia usare l'elettroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
• Qualora non fosse possibile evitare di utilizzare l'elettroutensile in ambiente umido, utilizzare un interruttore di sicurezza. L'uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.

AVVISO! Questo elettroutensile genera un campo magnetico durante l'esercizio. Tale campo può danneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il produttore dell'impianto medico prima di utilizzare l'elettroutensile.

3. Sicurezza delle persone

• È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettroutensile durante le operazioni di lavoro. Non utilizzare mai l'elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può essere causa di gravi incidenti.

• Indossare sempre equipaggiamento protettivo individuale nonché occhiali protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'elettroutensile, si riduce il rischio di incidenti.

• Evitare l'accensione involontaria dell'elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'elettroutensile sia spento. Tenendo il dito sopra l'interruttore mentre si trasporta l'elet-troutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verifi-carsi seri incidenti.

• Prima di accendere l'elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti.
• Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in ogni situazione. In questo modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate.
• Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento.
• In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.
• Fare in modo di non trovarsi in condizioni di pericolo e tenere conto delle regole di sicurezza per gli elettroutensili anche nel caso in cui, dopo vari utilizzi dell'elettroutensile, sia stata acquisita una certa familiarità. Maneggiare l'attrezzo senza fare attenzione può causare gravi lesioni nel giro di po-chi secondi

4. Trattamento accurato ed uso corretto degli elettroutensili

• Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l'elettroutensile esplicitamente previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione.
• Non utilizzare mai elettroutensili con interruttori difettosi. Un elettroutensile con l'interruttore rotto è pericoloso e deve essere aggiustato.

• Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l'elettroutensile possa essere messo in funzione involontariamente.

• Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l'elettroutensile a persone che non siano abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza.

• Eseguire la manutenzione dell'elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s'inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell'elettroutensile stesso. Prima di iniziare l'impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente.
• Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s'inceppano meno frequentemente e sono più facili da condurre.
• Utilizzare l'elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.
• Mantenere le maniglie e le relative superfici asciutte, pulite e libere da olio e grasso. Maniglie e superfici della maniglia scivolose non permettono un comando e un controllo dell'attrezzo elettrico sicuri in situazioni imprevedibili.

5. Assistenza

- Fare riparare l'elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell'elettroutensile.

Avvertenze di sicurezza per i tosasiepi

• Tenere tutte le parti del corpo lontane dalle lame di taglio. Non cercare di rimuovere il materiale da tagliare con lame in movimento né trattenere il materiale da tagliare. Rimuovere il materiale da tagliare rimasto bloccato solo a dispositivo spento. Un momento di disattenzione durante l'uso del tosasiepi può causare serie lesioni.
• Trasportare il tosasiepi dalla maniglia con lame arrestate. Durante il trasporto o lo stoccaggio del tosasiepi applicare sempre la copertura di protezione. Una manipolazione attenta del dispositivo riduce il rischio di lesioni legato alle lame.
• Tenere l'elettroutensile dalle superfici isolate della maniglia, in quanto la lama di taglio può entrare in contatto con il proprio cavo di rete. Il contatto della lama di taglio con una linea sotto tensione può mettere in tensione le parti metalliche del dispositivo e causare una scossa elettrica.

- Tenere il cavo lontano dall'area di taglio. Durante il processo di lavoro, i cavo può sparire nei cespugli e venire tagliato per errore.

Avvertenze di sicurezza

Si prega di leggere e rispettare attentamente le avvertenze di sicurezza e le istruzioni!

1. Prima di qualsiasi lavoro da eseguire sul tosasiepi, e in caso di malfunzionamenti, occorre scollegare la spina di rete, ad es. in caso di
2. Danni al cavo
3. Pulizia delle lame
4. Controllo di eventuali malfunzionamenti
5. Pulizia e manutenzione

6. Deposito incustodito

7. La macchina può provocare lesioni gravi! Leggere con attenzione le istruzioni per l'uso in relazione a una manipolazione, una preparazione, una riparazione, un avvio e un arresto corretti della macchina. Prendere confidenza con tutti i dispositivi di comando e con l'utilizzo professionale della macchina.

8. Il tosasiepi può essere solo portato con entrambe le mani.
9. Durante le operazioni con il tosasiepi, assicurarsi di essere stabili e indossare calzature rigide.
10. Non tagliare sotto la pioggia o su siepi umide e non lasciare il dispositivo all'aperto. Non utilizzare il dispositivo finché è umido.
11. Durante il taglio, si consiglia di indossare occhiali protettivi e otoprotettori.
12. Indossare vestiti di lavoro adeguati come guanti, scarpe antiscivolo, e non indumenti larghi. Portare i capelli lunghi raccolti in una retina per capelli.
13. Evitare una postura anomala e tenere sempre una posizione sicura, in particolare se si utilizzano scale e gradini.
14. Durante il lavoro, mantenere una distanza sufficiente dal corpo.
15. Assicurarsi che nell'area di lavoro e di rotazione non sostino persone o animali.
16. Controllare il tosasiepi solo dalla maniglia di guida.
17. Tenere i cavi fuori dall'area di taglio.
18. Esaminare eventuali segni di danni e logoramento del cavo di collegamento prima dell'uso.
19. Il tosasiepi può essere utilizzato solo se il cavo di collegamento non presenta alcun danno.
20. Non scollegare la spina di rete dalla presa tirando sul cavo. Non trasportare il dispositivo dal cavo. Evitare qualsiasi danno al cavo.
21. Proteggere il cavo da calore, liquidi corrosivi e spigoli appuntiti. Sostituire immediatamente i cavi danneggiati.

22. In caso di blocco del dispositivo di taglio, ad es. a causa di rami spessi e simili, occorre spegnere immediatamente il tosasiepi, scollegare la spina di rete e solo dopo provare ad eliminare la causa del blocco.

23. Conservare il dispositivo in un luogo asciutto e sicuro e inaccessibile ai bambini.

24. All'atto del trasporto e dello stoccaggio, occorre coprire sempre il dispositivo di taglio con la relativa protezione.

25. Evitare i sovraccarichi dell'utensile e di utilizzarlo per altre destinazioni d'uso, il che significa che il tosasiepi deve essere utilizzato solo per il taglio di siepi, cespugli e arbusti.

26. Utilizzare solo cavi e spine di innesto consentiti per l'utilizzo all'aperto;

- Cavo di collegamento HO7RN-F 2x1,0 con presa profilata incorporata.

- Cavo di prolunga HO7RN-F 3G1,5 con spina e attacco dotati di contatto di terra e protezione da schizzi d'acqua.

- Per l'uso di elettroutensili si consiglia l'impiego di un dispositivo di protezione dalla corrente di dispersione oppure di un interruttore di sicurezza per correnti di guasto con una corrente di attivazione di 30mA. Si prega di rivolgersi a un elettricista specializzato!

1. Il tosasiepi deve essere controllato e sottoposto regolarmente a manutenzione in modo professionale. Sostituire le lame solo in coppie. In caso di danni da caduta o urto, è indispensabile un controllo da parte di personale specializzato.

2. Curare e sottoporre a manutenzione accurata il proprio strumento. Tenere il proprio utensile pulito e affilato, in modo da poter lavorare con esso in modo corretto e sicuro. Leggere e rispettare le indicazioni di manutenzione e di cura.

3. Come da disposizioni delle associazioni professionali in campo agricolo, i lavoro con il tosasiepi ad azionamento elettrico possono essere eseguiti solo da persone di età superiore a 17 anni. Sotto la sorveglianza di un adulto, ne è ammesso l'uso a persone a partire da 16 anni di età.

4. Non utilizzare la macchina con dispositivo di protezione danneggiato o eccessivamente usurato.

5. Prendere confidenza con il proprio ambiente e prestare attenzione a eventuali pericoli che non si potrebbero sentire a causa del rumore del motore.

6. Non provare mai a utilizzare una macchina incompleta o una macchina sulla quale siano stati apportate modifiche non autorizzate.

7. L'utilizzo del tosasiepi deve essere evitato se sono presenti persone nei pressi della macchina, in particolare bambini.

8. I bambini non devono utilizzare il tosasiepi.

9. Il rumore prodotto sul luogo di lavoro non può superare gli 85 dB. In questo caso sono necessarie misure di protezione dell'udito e dal rumore per gli operatori.

10. Assicurarsi sempre che tutte le impugnature e i dispositivi di protezione siano applicati quando si utilizza il tosasiepi.

11. Prima del lavoro, ispezionare la siepe alla ricerca di oggetti nascosti al suo interno, ad es. filo metallico etc.

12. Il presente dispositivo non è concepito per essere utilizzato da persone (bambini inclusi) con facoltà fisiche, psichiche o mentali limitate o che manchino di esperienza e/o. Conoscenze specifiche, a meno che tali persone non siano sorvegliate da una persona responsabile per la loro sicurezza o non ricevano da questa istruzioni sull'utilizzo del dispositivo. Sorvegliare i bambini per evitare che giochino con il dispositivo.

Conservare con cura le indicazioni di sicurezza.

⚠ Rischi residui

La macchina è stata costruita secondo lo stato attuale della tecnica e conformemente alle regole di tecnica di sicurezza riconosciute. Tuttavia, durante il suo impiego, si possono presentare rischi residui.

• Tenere lontane le mani dalla zona di lavoro quando la macchina è in funzione.
• Pericolo di natura elettrica a causa dell'utilizzo di cavi di alimentazione elettrica inadeguati.
• Potenziale pericolo per la salute legato al tosasiepi in caso di capelli lunghi e vestiti larghi. Indossare dispositivi di protezione individuale, come una retina per capelli e indumenti da lavoro aderenti.
• Inoltre, nonostante tutte le misure precauzionali adottate, possono comunque insorgere rischi residui non evidenti.
• I rischi residui possono essere minimizzati se si rispettano complessivamente le "Avvertenze di sicurezza", l"Utilizzo conforme" e le istruzioni per l'uso.

6. Dati tecnici

Diametro di taglio 15 mm

regolazione dell'angolo	-90°/0°/+45° (135°)
Lunghezza di taglio 410 mm
Velocità di taglio max. 1000 min	-1
Motore	230 - 240V / 50Hz
Potenza nominale del motore	0,9 kW
Peso con tosasiepi	5,3 kg

Salvo modifiche tecniche!

Informazioni relative allo sviluppo di rumore misurato in base alle norme in vigore:

Pressione acustica L_pA = 90 dB

Potenza acustica L_WA = 105 dB

Incertezza di misura K_PA = 3 dB

Indossare una protezione per l'udito.

L'esposizione al rumore può provocare la perdita dell'udito.

Vibrazioni

Tosasiepi: frontale 2,72 m/s ^2 retro 3,05 m/s ^2

Incertezza di misura K_PA = 1,5 m/s^2

Ridurre al minimo le vibrazioni e la rumorosità!

• Utilizzare soltanto apparecchi che si trovano in uno stato perfetto.
• Eseguire regolarmente la manutenzione e la pulizia dell'apparecchio.
• Adattare il proprio modo di lavorare all'apparecchio.
  • Non sovraccaricare l'apparecchio.
• Far eventualmente controllare l'apparecchio.
• Spegnere l'apparecchio quando non viene utilizzato.
• Indossare un paio di guanti.

7. Montaggio ed azionamento

MONTAGGIO

All'atto del montaggio di questa macchina, si prega di attenersi alle relative indicazioni di montaggio indicate.

Montaggio della maniglia sulla macchina (Fig. 3-4)

Aprire il supporto filettato (17). Portare la maniglia anteriore (11) nella posizione desiderata e chiudere il supporto filettato (17). Ruotando la manopola a vite, fissare la maniglia in posizione.

Montaggio della prolunga / tosasiepi (Fig. 5-6)

Congiungere i due tubi. Controllare che la sfera metallica (4) sia allineata nel foro. Spingere uno dentro l'altro i due tubi fino a quando l'albero di trasmissione (3) non si innesta nel tubo; se ciò non avviene, cercare ruotando la posizione corretta. A questo punto ruotare la sfera metallica (4) rispetto al foro fino a quando non si innesta a sua volta. Il dispositivo può essere azionato solo se la sfera metallica è innestata. Fissare in posizione ruotando la maniglia a vite (9).

Regolazione angolare (Fig. 7-8)

Per portare il tosasiepi nella posizione angolare desiderata, occorre tirare verso di sé l'interruttore di inversione (7), afferrando allo stesso tempo il sistema di sblocco (8).

Si possono ora impostare 7 angoli diversi per potersi adattare in modo ottimale alle varie condizioni di lavoro. Attenzione! Eseguire la regolazione solo a motore spento!

Applicazione della cinghia. (Fig. 9, 12)

Lo strumento deve essere utilizzato con la tracolla. Equilibrare per prima cosa la macchina quando è ancora spenta.

- Indossare la tracolla.

• Lasciare oscillare la macchina.
• Lo strumento di taglio può toccare ancora diritto il terreno, in caso di normale posizione di lavoro.
  • Passante di sicurezza sulla tracolla ATTENZIONE! In caso di emergenza è possibile tirare il passante di sicurezza (I) sulla tracolla. La macchina si stacca a quel punto immediatamente dalla tracolla e cade a terra.

Modifica della posizione della maniglia (Fig. 10)

Se si desidera modificare la posizione della maniglia, spingere l'interruttore (13) fino all'arresto, con la possibilità di ruotare la maniglia in 5 posizioni diverse (-90°, -45°, 0°, 45°, 90°). Quando è stata impostata la posizione desiderata, fare innestare l'interruttore a scorrimento (13) rilasciandolo.

Avvio del tosasiepi (Fig. 11)

Per avviare il tosasiepi, occorre per prima cosa azionare l'interruttore di sicurezza (14). Solo dopo averlo azionato è possibile avviare il dispositivo premendo sulla leva dell'acceleratore (15). Rilasciare la leva dell'acceleratore per arrestare il dispositivo.

8. Istruzioni di lavoro

Lavoro con il tosasiepi

• Il tosasiepi è adatto soltanto per tagliare siepi, ce-spugli e arbusti.
• Tenere il tosasiepi con entrambe le mani ad una distanza di sicurezza.
• Il diametro di taglio massimo dipende dal tipo di legno, dall'età, dall'umidità contenuta e dalla durezza del legno.
• Accorciare dunque i rami molto spessi alla lunghezza adeguata prima di tagliare la siepe usando un'apposita cesoia.
• Il tosasiepi può essere spostato, grazie alla sua lama bilato, in avanti o all'indietro oppure da un lato all'altro con movimenti oscillatori.
• Il tosasiepi può essere spostato, grazie alla sua lama bilato, in avanti o all'indietro oppure da un lato all'altro con movimenti oscillatori.
• Tagliare per prima cosa i lati delle siepi e solo successivamente il bordo superiore.
• Tagliare la siepe dal basso verso l'alto.
• Tagliare la siepe a forma di trapezio.
• Tendere una corda per tracciare su tutta la lunghezza della siepe se si desidera potare il bordo superiore della siepe in modo uniforme.
• Eseguire il tagli in più passate se è necessaria una potatura massiccia.
• Rimuovere assolutamente dalla siepe componenti esterni (ad es. filo metallico), in quanto tali pezzi possono danneggiare le lame del tosasiepi.
• Attenzione! Le lame continuano a funzionare! Non frenare le lame con la mano.

Il momento giusto per tagliare:

• Siepe di latifoglie: Giugno e ottobre
• Siepe di conifere: Aprire e agosto
• Siepe a rapida crescita: da maggio ogni 6 settimane circa

Fare attenzione agli uccelli che fanno il nido nella siepe. Posticipare il taglio della siepe o tralasciare o tralasciare l'area interessata.

Lubrificare le lame e il sistema di regolazione angolare con olio lubrificante ecocompatibile prima di iniziare il lavoro. Oliare le lame regolarmente anche durante il lavoro stesso.

ATTENZIONE! Oliare solo a motore spento!

ATTENZIONE: Un utilizzo errato o improprio può danneggiare il tosasiepi e provocare gravi lesioni dovuti alla proiezione di pezzi all'esterno.

Per ridurre il rischio di incidenti dovuti al tosasiepi, rispettare i seguenti punti:

• Non tagliare mai arbusti o pezzi di legno con diametro superiore a 2 cm.
• Evitare il contatto con corpi metallici, pietre etc.
• Controllare regolarmente la presenza di danni sul tosasiepi. Non continuare mai ad usare un tosasiepi danneggiato.
• In caso di smussamento evidente del tosasiepi, occorre farlo affilare, come da disposizioni, da un tecnico qualificato. In caso di palese squilibrio, sostituire il tosasiepi.

9. Manutenzione

AVVERTENZA!

Staccare la spina dalla presa elettrica prima di qualsiasi intervento sull'apparecchio.

Indossare sempre, durante qualsiasi lavoro sugli strumenti da taglio o attorno ad essi, guanti di protezione.

• Controllare regolarmente lo strumento prima dell'inizio del lavoro.
• Le lame di taglio danneggiate devono essere riparate o sostituite da un servizio di assistenza clienti specializzato prima di proseguire il lavoro con il dispositivo.
• Pulire le lame di taglio dopo ogni operazione con una spazzola morbida e spruzzare sulle lame complete un sottile strato di olio protettivo liquido.
• Tenere le aperture di ventilazione sull'alloggiamento del motore sempre libere e pulite.

• Non pulire o spruzzare mai il dispositivo con acqua. Pulire l'alloggiamento del motore solo usando un panno umido e non servirsi mai di detergenti o solventi! In caso contrario, le parti in plastica del dispositivo potrebbero subire dei danno. Asciugare infine con cura l'alloggiamento del motore.

• Conservare sempre la macchina con la guaina protettiva in dotazione.

• Utilizzare esclusivamente pezzi di ricambio e accessori originali.

Verificare la presenza di danni evidenti sulla to- sasiepi, quali:

• fissaggi allentati
  • componenti usurati o danneggiati
• dispositivo di taglio piegato, rotto o danneggiato
• coperture o dispositivi di protezione montati correttamente e intatti.
• Usura, in particolare gioco di scorrimento del dispositivo di taglio.

Sostituire subito gli utensili di taglio danneggiati o spuntati, anche in caso di danni di piccolissima entità.

Pezzi soggetti a usura

Anche in caso di utilizzo conforme alla destinazione d'uso, alcuni componenti sono soggetti a normale usura. Tali componenti devono essere sostituiti regolarmente a seconda del tipo e della durata di utilizzo. Fanno parte di questi componenti, tra l'altro, l'utensile di taglio e la piastra di tenuta.

⚠ AVVISO! Utilizzare solo pezzi di ricambio e accessori originali del produttore. In caso di inosservanza di tale indicazione, è possibile una riduzione della potenza, il presentarsi di lesioni, nonché un decadimento della garanzia.

Ordine di pezzi di ricambio

In caso di ordinazione di pezzi di ricambio, è necessario indicare quanto segue;

• Modello dello strumento
• Numero articolo dello strumento

Ricambi / Accessori

Per gli utensili da taglio qui elencati è sempre possibile utilizzare il dispositivo di protezione fornito in dotazione con la macchina

Per qualsiasi danno dovuto al mancato rispetto delle indicazioni riportate nelle presenti istruzioni per l'uso, la responsabilità ricade esclusivamente sull'utente.

Questo vale anche in caso di modifiche non autorizzate allo strumento, utilizzo di pezzi di ricambio, componenti applicati e utensili di lavoro non autorizzati, impiego diverso e non conforme alla destinazione d'uso o danni derivati dovuti all'utilizzo di componenti difettosi.

Informazioni sul Servizio Assistenza

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un'usura naturale o dovuta all'uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Parti soggette ad usura ^* : spazzole, lama di taglio

* non necessariamente compreso tra gli elementi forniti!

I pezzi di ricambio e gli accessori sono reperibili presso il nostro Service Center. Scansionare a tal fine il codice QR che si trova in prima pagina.

10. Stoccaggio

• Staccare il tosasiepi dall'alimentazione elettrica quando l'apparecchio non viene utilizzato.
• Lubrificare la lama per evitare che arrugginisca.
• Immagazzinare l'apparecchio in un luogo asciutto fuori dalla portata dei bambini.
• Quando l'apparecchio non viene utilizzato, immagazzinarlo in modo che non possa essere avviato da persone non autorizzate.

ATTENZIONE!

Non conservare l'apparecchio non protetto all'esterno o in ambiente umido.

11. Smaltimento e riciclaggio

Avvertenze per l'imballaggio

Il materiale d'imballaggio è riciclabile. Si prega di smaltire gli imballaggi nel rispetto dell'ambiente.

Avvertenze relative alla legge sui dispositivi elettrici ed elettronici (ElektroG)

I dispositivi elettrici ed elettronici usati non rientrano nei rifiuti domestici, ma devono essere trattati e smaltiti in modo separato!

• Le batterie o gli accumulatori utilizzati non integrati nel dispositivo usato devono essere rimossi prima della consegna, senza distruggerli! Il loro smaltimento è regolato dalla legge sulle batterie.
• I proprietari o gli utilizzatori di dispositivi elettrici ed elettronici sono tenuti per legge a restituirli al termine della loro durata utile.
• L'utente finale è responsabile in prima persona per la cancellazione dei suoi dati personali in relazione al dispositivo usato da smaltire!
• Il simbolo del bidone della spazzatura barrato indica che i dispositivi elettrici ed elettronici non possono essere smaltiti insieme ai normali rifiuti domestici.
• I dispositivi elettrici ed elettronici possono essere restituiti gratuitamente presso i seguenti centri:

• Centri di raccolta e smaltimento di diritto pubblico (ad es. depositi comunali)

• Punti vendita di dispositivi elettronici (fisici e online), nella misura in cui il distributore sia tenuto al ritiro o lo offra in modo volontario.

• È possibile consegnare gratuitamente al produttore, senza dovere acquistare prima un nuovo dispositivo da questi, fino a tre dispositivi elettronici usati per ogni tipo di dispositivo con una lunghezza del bordo di massimo 25 centimetri, oppure portare il dispositivo presso un altro centro di raccolta autorizzato nelle proprie vicinanze.
• Altre condizioni di ritiro complementari del produttore e del distributore sono reperibile presso il rispettivo servizio clienti.

- In caso di consegna da parte del produttore di un nuovo dispositivo elettronico presso un privato, quest'ultimo può richiedere il ritiro gratuito del dispositivo elettronico usato, su richiesta dell'utente finale stesso. Contattare a tale proposito il servizio clienti del produttore.

- Quanto esposto si applica solo ad apparecchi installati e distribuiti in un paese dell'Unione Europea e soggetti alla Direttiva europea 2012/19/UE. Nel paesi al di fuori dell'Unione Europea possono applicarsi norme diverse per lo smaltimento di dispositivi elettrici ed elettronici usati.

12. Risoluzione dei guasti

La seguente tabella indica dei sintomi di malfunzionamento e descrive come porvi rimedio qualora la macchina non funzionasse correttamente. Se non si riesce a localizzare e risolvere il problema, rivolgersi all'officina del servizio assistenza.

Guasto Possibile causa Rimedio
Il dispositivo non si avvia.	Tensione di rete non applicataInterruttore on/off difettosoSpazzole di carbone usurateMotore difettosoIl cavo elettrico è danneggiato	Controllare la presa e/o l'alimentazione elettrica; se necessario, affidare la riparazione a un elettricista qualificato.Fare eseguire la riparazione da un centro assistenza autorizzatoFare eseguire la riparazione da un centro assistenza autorizzatoFare eseguire la riparazione da un centro assistenza autorizzatoControllare il cavo di prolunga e farlo riparare all'occorrenza.
Il dispositivo funziona in modo discontinuo.	Il cavo elettrico è danneggiatoI collegamenti interni sono allentatiInterruttore on/off difettoso	Controllare il cavo di prolunga e farlo sostituire all'occorrenza.Fare eseguire la riparazione da un centro assistenza autorizzatoFare eseguire la riparazione da un centro assistenza autorizzato
Scarsa qualità del taglio	Le lame di taglio non sono affiliate	Fare affilare le lame o sostituire la barra delle lame
Motore in funzione, ma l'ingranaggio non si muove	L'azionamento è bloccato da un ramo spesso o da un altro oggetto	Spegnere subito il tosaerba, scollegarlo e rimuovere l'oggetto bloccato

Vizi evidenti vanno segnalati entro 8 giorni dalla ricezione della merce, altrimenti decadono tutti i diritti dell'acquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dell'acquente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere dalla consegna in maniera tale che sostituiamo gratuitamente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti

non fabbricati da noi garantiamo solo nella misura nella quale noi stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dell'acquirente. Sono escluse pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.

Garantie NL
