TPH900 - Gyvatvorių žirklės SCHEPPACH - Nemokama naudojimo instrukcija

Produkto tipas	Elektrinis krūmapjovys
Prekės ženklas	Scheppach
Modelis	TPH900
Maitinimo įtampa	230-240 V ~ 50 Hz
Variklio galia	0,9 kW
Maksimalus pjovimo skersmuo	15 mm
Pjovimo ilgis	410 mm
Pjovimo greitis	1000 min⁻¹
Svoris	5,3 kg
Apsaugos klasė	II
Reguliavimo kampas	-90°, 0°, +45° (135° iš viso)
Garso slėgio lygis	90 dB(A)
Garantuotas garso galios lygis	105 dB(A)
Vibracijos (priekinė / galinė)	2,72 / 3,05 m/s² (neapibrėžtis K=1,5 m/s²)
Peilių tipas	Dvigubas plieninis peilis
Saugumas	Saugos jungiklis, akseleratoriaus svirtis, apsauginis gaubtas, saugos liežuvėlis ant peties diržo
Priežiūra	Prieš kiekvieną naudojimą sutepkite peilius, nuvalykite minkštu šepetėliu, nenaudokite vandens
Tinkamas naudojimas	Gyvatvorių, krūmų ir medelių pjovimas; tik buitiniam naudojimui
Pridedami priedai	Prailginimas, peties diržas, ratukai (3x), peilio apsauginis dėklas
Garantija	Teisinė (pagal pardavimo šalį)

Dažnai užduodami klausimai - TPH900 SCHEPPACH

Kaip paleisti krūmapjovį TPH900?

Norėdami paleisti, pirmiausia paspauskite saugos jungiklį (14), o tada, laikydami jį, paspauskite akseleratoriaus svirtį (15). Atleiskite akseleratoriaus svirtį, kad sustabdytumėte prietaisą.

Kokią alyvą naudoti peilių tepimui?

Naudokite aplinkai nekenksmingą aliejų, pavyzdžiui, standartinę sodo įrankių tepimo alyvą. Prieš kiekvieną naudojimą ant viso peilių paviršiaus užpurkškite alyvos rūką.

Ar galiu naudoti krūmapjovį lietuje?

Ne, nepjaukite šlapių gyvatvorių ir nenaudokite prietaiso lietuje. Saugokite jį nuo drėgmės, kad išvengtumėte elektros smūgio ir pažeidimų rizikos.

Ką daryti, jei peilis užsikerta?

Nedelsdami išjunkite prietaisą, atjunkite kištuką, tada tinkamu įrankiu pašalinkite užstrigusį daiktą (šaką ir pan.). Niekada nenaudokite rankų tiesiogiai.

Kaip sureguliuoti pjovimo kampą?

Patraukite sąnario atleidimo svirtį (7) link savęs, tuo pačiu metu paspauskite sąnario užraktą (8), kad nukreiptumėte peilį į vieną iš 7 padėčių. Šį reguliavimą atlikite išjungus variklį.

Kaip išvalyti krūmapjovį po naudojimo?

Išvalykite peilius minkštu šepetėliu ir apipurkškite antikorozine alyvos rūku. Niekada nenaudokite vandens ar tirpiklių. Nuvalykite korpusą drėgna šluoste ir nusausinkite.

Ar krūmapjovys gali pjauti storas šakas?

Ne, maksimalus pjovimo skersmuo yra 15 mm. Didesnėms šakoms pirmiausia naudokite genėtuvą arba pjovimo žirkles. Niekada nepjaukite kietos medienos ar panašių medžiagų.

Kur rasti atsargines dalis?

Originalias atsargines dalis galite įsigyti iš „Scheppach“ aptarnavimo centro. Nuskaitykite QR kodą pagrindiniame puslapyje, kad patektumėte į paslaugų centrą. Užsakydami nurodykite prietaiso tipą ir modelį.

Kaip laikyti krūmapjovį?

Atjunkite jį, sutepkite peilius, kad išvengtumėte korozijos, ir uždėkite ant peilio apsauginį dėklą. Laikykite prietaisą sausoje ir vaikams neprieinamoje vietoje.

Kokias apsaugos priemones dėvėti?

Visada dėvėkite apsauginius akinius, ausų apsaugą, apsaugines pirštines, neslystančius apsauginius batus ir prigludusius drabužius. Ilgus plaukus pririškite.

NAUDOJIMO INSTRUKCIJA TPH900 SCHEPPACH

PL	Elektryczne teleskopowe nożyce do żywopłotuOryginalna instrukcja w języku niemieckim	76
EE	Elektri-teleskoophekikääridTõlge Originaalkasutusjuhend	88
LT	Elektrinės teleskopinės gyvatvorių žirklėsVertimas originali naudojimo instrukcija	99
LV	Elektriskas teleskopiskās dzīvžogu škēresTulkošana no originālā lietošanas instrukcija	110
HR	Električne teleskopske škare za živicuPrijevod originalnog priručnika za uporabu	121

Simbolių ant įrenginio aiškinimas

Šiame žinyne naudojami simboliai turi atkreipti Jūsų dėmesį į galimą riziką. Saugos simboliai ir juos lydintys paaiškinimai turi būti tiksliai suprasti. Patys įspėjimai rizikos nepašalina ir negali pakeisti tinkamų nelaimingų atsitikimų prevencijos priemonių.

	Prieš eksploatacijos pradžią perskaitykite naudojimo instrukciją ir saugos nurodymus bei jų laikykitės!
	Įspėjimas! Nesilaikant nurodymų, kyla pavojus gyvybei, pavojus susižaloti arba apgadinti įrankį
	Naudokite klausos apsaugą!
	Dėvėkite apsauginius akinius!
	Rekomenduojama avėti apsauginius batus!
	Mūvėkite darbines pirštines!
	Dėmesio: pavojus susižaloti!Niekada nekiškite rankų artyn peilių. Įjungdami arba dirbdami su įrenginiu, niekada nelieskite peilio.
	Neeksploatuokite įrenginio lyjant lietui arba drėgnose sąlygose. Elektros smūgio pavojus!
	Gaminys atitinka galiojančias Europos direktyvas.
	Il klasė – dviguba izoliacija
	Veikiant mašinai, neatlikite valymo, remonto ir techninės priežiūros darbų. Ištraukite tinklo kištuką.
	Įspėjimas dėl krentančių daiktų
[w8c6]	Garantuotasis garso galios lygis
	Dėmesio dėl elektros laidų! Laikykitės ne mažesnio nei 10 m atstumo ir 15 m iki kitų asmenų
⚠ Dėmesiol	Šiuose naudojimo nurodymuose su Jūsų sauga susijusias vietas mes pažymėjome šiuo ženklu.

Turinys: Puslapis:

1. Ivadas.... 102
2. Irenginio aprašymas (1 pav.).... 102
3. Komplektacija....102
4. Naudojimas pagal paskirtj....103
5. Svarbios nuorodos 103
6. Techniniai duomenys....106
7. Montavimas ir valdymas....106
8. Darbo principas 107
9. Techninė priežiūra.... 107
10. Laikymas 108
11. Utilizavimas ir pakartotinis atgavimas 108
12. Sutrikimų šalinimas .... 109
13. Atitikties deklaracija.... 135

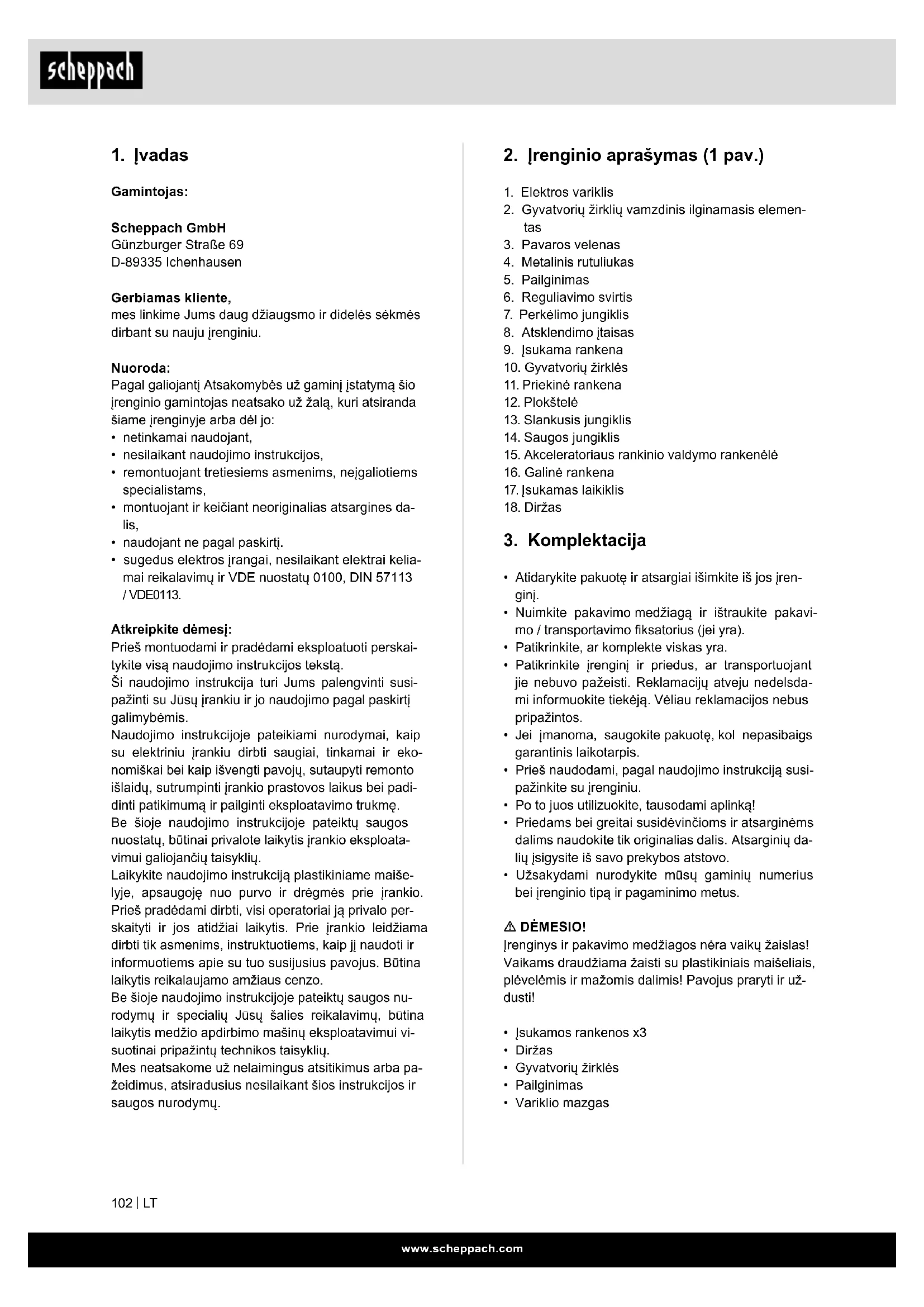

1. Ivadas

Gamintojas:

Scheppach GmbH

mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju jrenginiu.

Nuoroda:

Pagal galiojanti Atsakomybės už gaminį įstatymą šio įrenginio gamintojas neatsako už žalą, kuri atsiranda šiame įrenginyje arba dėl jo:

• netinkamai naudojant,
- nesilaikant naudojimo instrukcijos,
- remontuojant tretiesiems asmenims, neigaliotiems specialistams,
- montuojant ir keičiant neoriginalias atsargines dalis,
- naudojant ne pagal paskirti.
- sugedus elektros jrangai, nesilaikant elektrai kelia-mai reikalavimų ir VDE nuostatų 0100, DIN 57113 /VDE0113.

Atkreipkite dèmesj:

Prieš montuodami ir pradėdami eksploatuoti perskai-tykite visą naudojimo instrukcijos tekstą.

Ši naudojimo instrukcija turi Jums palengvinti susipažinti su Jūsų įrankiu ir jo naudojimo pagal paskirtį galimybėmis.

Naudojimo instrukcijoje pateikiami nurodymai, kaip su elektriniu įrankiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti įrankio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę.

Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis įrankio eksploata-vimui galiojančių taisyklių.

Laikykite naudojimo instrukciją plastikiniame maišelyje, apsaugoję nuo purvo ir dręgmės prie įrankio. Prieš pradėdami dirbti, visi operatoriai ją privalo perskaityti ir jos atidžiai laikytis. Prie įrankio leidžiama dirbti tik asmenims, instruktuotiems, kaip jį naudoti ir informuotiems apie su tuo susijusius pavojus. Būtina laikytis reikalaujamo amžiaus cenzo.

Be šioje naudojimo instrukcijoje pateiktų saugos nu-rodymų ir specialių Jūsų šalies reikalavimų, būtina laikytis medžio apdirbimo mašinų eksploatavimui visuotinai pripažintų technikos taisyklių.

Mes neatsakome už nelaimingus atsitikimus arba pažeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.

2. Irenginio aprašymas (1 pav.)

1. Elektros variklis
2. Gyvatvorių žirklių vamzdinis ilginamasis elementas
3. Pavaros velenas
4. Metalinis rutuliukas
5. Pailginimas
6. Reguliavimo svirtis
7. Perkélimo jungiklis
8. Atsklendimo įtaisas
9. Isukama rankena
10. Gyvatvorių žirklės
11. Priekinė rankena
12. Plokštelė
13. Slankusis jungiklis
14. Saugos jungiklis
15. Akceleratoriaus rankinio valdymo rankenélé
16. Galinė rankena
17. Isukamas laikiklis
18. Diržas

3. Komplektacija

• Atidarykite pakuotę ir atsargiai išimkite iš jos jrenginį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).
  • Patikrinkite, ar komplekte viskas yra.
• Patikrinkite jrenginj ir priedus, ar transportuojant jie nebuvo pažeisti. Reklamaciju atveju nedelsdami informuokite tiekėją. Vėliau reklamacijos nebus pripažintos.
• Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.
• Prieš naudodami, pagal naudojimo instrukciją susipažinkite su jrenginiu.
• Po to juos utilizuokite, tausodami aplinką!
• Priedams bei greitai susidėvinčioms ir atsarginėms dalims naudokite tik originalias dalis. Atsarginių dalių jsigysite iš savo prekybos atstovo.
• Užsakydami nurodykite mūsų gaminių numerius bei įrenginio tipą ir pagaminimo metus.

⚠ DÈMESIO!

Jrenginys ir pakavimo medžiagos néra vaikų žaislas! Vaikams draudžiama žaisti su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis! Pavojus praryti ir už- dusti!

• Isukamos rankenos x3
• Diržas
  • Gyvatvorių žirklės
• Pailginimas
• Variklio mazgas

4. Naudojimas pagal paskirtj

Mašina atitinka galiojančią EB Mašinų direktyvą.

• Prieš pradedant dirbti, reikia sumontuoti visus mašinos apsauginius ir saugos įtaisus.
• Gyvatvorių žirklės skirtos minkštai, naujai išaugusiai gyvatvorių medžiagai karpyti. Jos neskirtos šakoms, kietai medienai arba kitoms karpomos medžiagoms karpyti.
• Mašina sukonstruota valdyti vienam asmeniui.
• Darbo zonoje operatorius yra atsakingas už trečiuosius asmenis.
• Laikykitės visų saugos ir pavojų nuorodu ant mašinos.
• Ant mašinos turi būti visos saugos ir pavojų nuorodos bei jos turi būti įskaitomos.
• Naudokite tik techniškai nepriekaištingos būklės mašiną ir tik pagal paskirtį, atsižvelgdami į saugą ir pavojus bei laikydamiesi eksploatavimo instrukcijos!
• Ypač nedelsdami pašalinkite (paveskite pašalinti) sutrikimus, galinčius paveikti saugą!
• Laikykitės gamintojo saugos, darbo ir techninės priežiūros reikalavimų bei techniniuose duomenyse nurodytų matmenų.
• Būtinai laikykitės galiojančių nelaimingų atsitikimų prevencijos taisyklių ir kitų, visuotinai pripažintų saugumo technikos taisyklių.
• Mašiną leidžiama naudoti, techniškai prižiūrėti arba remontuoti tik kvalifikuotiems asmenims, kurie yra su tuo susipažinę ir informuoti apie pavojus. Atlikus savavališkas mašinos modifikacijas, už su tuo susijusią žalą gamintojas neatsako.
• Mašiną leidžiama naudoti tik su originaliais gamintojo priedais ir jrankiais.
• Bet koks kitoks naudojimas laikomas ne pagal pa-skirtį. Už dėl to patirtą žalą gamintojas neatsako. Rizika tenka vien tik naudotojui.
• Gyvatvorių žirkles galima naudoti tik gyvatvorėms ir krūmams karpyti. Dėl kitokio, šioje naudojimo instrukcijoje nenurodyto naudojimo gali būti pažeistos žirklės arba sunkiai sužalotas naudotojas, todėl nejtraukiamas į galimų naudojimų sąrašą.
• Irenginys néra skirtas naudoti komerciniams, amatiniams arba pramoniniams tikslams.
• Jei nesate tikri, ar darbo sąlygos yra saugios, ar nesaugios, su mašina nedirbkite.

IŠPĚJAMOJI NUORODA! Prieš pradėdami eksploatuoti įrenginį, savo pačių saugumui užtikrinti atidžiai perskaitykite šį žinyną ir bendrąsias saugos nuorodas. Kai įrenginį perleidžiate tretiesiems asmenims, visada pridėkite šią naudojimo instrukciją.

Atkreipkite dėmesį į tai, kad mūsų įrenginiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiama garantijos, kai prietaisas naudojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.

Kas negalima naudotis jrenginiu:

Asmenys, kurie néra susipažinę su naudojimo instrukcija, jaunesni nei 16 metų vaikai ir alkoholio, narkotikų, medikamentų veikiami, pavargę arba sergantys asmenys.

5. Svarbios nuorodos

Bendrieji saugos nurodymai

⚠ ISPĖJIMAS Perskaitykite visas saugos nuorodas ir nurodymus. Netinkamai laikantis saugos nuorodu ir nurodymų, galima patirti elektros šoką, gali kilti gaisras ir (arba) galima sunkiai susižaloti.

Išsaugokite visus saugos nurodymus ir instrukcijas ateičiai.

Saugos nuorodose naudojama sąvoka „Elektrinis įrankis“ susijusi su iš tinklo veikiančiais elektriniais įrankiais (su tinklo laidu) ir akumuliatoriniais elektriniais įrankiais (be tinklo laido).

1. Sauga darbo vietoje

• Jūsų darbo zona turi būti švari ir gerai apšviesta. Jei darbo zonos netvarkingos ir neapšviestos, gali įvykti nelaimingų atsitikimų.
• Nedirbkite su elektriniu įrankiu potencialiai sprogioje atmosferoje, kurioje yra degių skysčių, dujų arba dulkių. Elektriniai įrankiai skleidžia kibirkštis, kurios gali uždegti dulkes arba garus.
• Naudodami elektrinį įrankį, paprašykite, kad vaikai ir kiti asmenys, laikytųsi atstumo. Nukreipus dėmesį, įrenginys gali tapti nevaldomas.

2. Elektros jrangos sauga

- Elektrinio jrankio prijungimo kištukas turi tilpti į kištukinį lizdą. Jokiu būdu kištuko nemodifikuokite. Nenaudokite adapterinių kištukų kartu su jžemintais elektriniais įrankiais. Esant nemodifikuotiems kištukams ir tinkamiems kištukiniams lizdams, mažėja elektros šoko pavojus.

• Venkite kūno sąlyčio su jžemintais paviršiais, pvz., vamzdžiais, šildytuvais, viryklémis ir šaldytuvais. Kai Jūsų kūnas jžemintas, kyla didesnis elektros šoko pavojus.

• Saugokite elektrinius jrankius nuo lietaus arba drėgmės. Patekus i elektrinį jrenginį vandens, didėja elektros smūgio pavojus.

• Nenaudokite laido, norėdami už jo nešti ar pakabinti elektrinį įrankį arba iš kištukinio lizdo ištraukti kištuką. Saugokite laidą nuo karščio, alyvos, aštrių briaunų arba judančių įrenginio dalių. Dėl pažeistų arba susipynusių laidų kyla didesnis elektros šoko pavojus.

• Kai su elektriniu jrankiu dirbate lauke, naudokite tik išorinei sričiai skirtus ilginamuosius kabelius. Naudojant išorinei sričiai tinkamą ilginamajį laidą, sumažėja elektros smūgio rizika.
• Jeigu elektrinio įrankio eksploatavimas drėgnoje aplinkoje yra neišvengiamas, naudokite apsauginį nebalanso srovės jungiklį. Naudojant apsauginį nuotėkio srovės jungiklį, mažėja elektros smūgio pavojus.

JSPÉJIMASI Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplinkybémis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalojimų pavojų, prieš naudojant elektrinį įtaisą, asmenims su medicininiais implantais rekomenduojame pasikonsultuoti su savo gydytoju arba medicininių implantų gamintoju.

3. Asmenų sauga

• Dirbdami su elektriniu jrankiu, būkite atidūs ir galvokite apie tai, ką darote. Nenaudokite elektrinio jrankio, kai esate pavargę arba veikiami narkotinių medžiagų, alkoholio arba medikamentų. Jei naudodami elektrinį jrankį būsite neatidūs, gali-te rimtai susižaloti.
• Naudokite asmenines apsaugines priemo- nes ir visada užsidėkite apsauginius akinius. Naudojant asmenines apsaugines priemones, pvz., kaukę nuo dulkių, neslidžius apsauginius batus, ap- sauginį šalmą arba klausos apsaugą, priklausomai nuo elektrinio įrankio tipo ir naudojimo būdo, mažė- ja rizika susižaloti.
• Stenkitės nepradėti eksploatuoti neplanuotai. Prieš prijungdami elektros srovės tiekimą ir (arba) akumuliatorių, įsitikinkite, kad elektrinis įrankis išjungtas. Jei nešdami elektrinį įrankį laikote pirštą ant elektrinio įrankio arba prie elektros srovės tinklo jungiate įjungtą įrenginį, gali įvykti nelaimingų at-sitikimų.
• Prieš ijungdami elektrinį įrankį, pašalinkite nustatymo įrankius arba atsuktuvą. įrankis arba raktas, kuris yra besisukančioje įrenginio dalyje, gali sužaloti.
• Venkite nestandartinės kūno laikysenos. Stovėkite stabiliai ir visada išlaikykite pusiausvyrą. Taip elektrinį įrankį galėsite geriau kontroliuoti netikėtose situacijose.

• Vilkėkite tinkamus drabužius. Nevilkėkite plačių drabužių ir nusiimkite papuošalus. Saugokite, kad plaukai, drabužiai ir pirštins nepatektų arti judančių dalių. Laisvus drabužius, papuošalus arba ilgus plaukus gali pagriebti dalys.

• Jei galima sumontuoti dulkių išsiurbimo ir surinkimo įtaisus, įsitikinkite, kad jie yra prijungti ir tinkamai naudojami. Naudojant dulkių nusiurbimo įtaisą, galima sumažinti dulkių keliamus pavojus.

• Net po daugkartinio naudojimosi elektriniu įrankiu negalvokite, kad esate visiškai saugūs, ir atsižvelkite į elektriniams įrankiams galiojančias saugos tai-sykles. Dėl nedėmesingų veiksmų galima sunkiai susižaloti per sekundės dalis.

4. Elektrinio įrankio naudojimas ir elgsena su juo

• Neperkraukite jrenginio. Savo darbui naudokite tam skirtą elektrinį jrankį. Su tinkamu elektriniu jrankiu nurodytame galios diapazone dirbsite geriau ir saugiau.
• Nenaudokite elektrinio įrankio, kurio jungiklis sugedęs. Elektrinis įrankis, kuris nebejsijungia arba nebeišsijungia, yra pavojingas ir jį reikia sutaisyti.
• Prieš nustatydami jrenginj, keisdami priedus arba prieš padėdami jrenginj i šalj, ištraukite kištuką iš kištukinio lizdo ir (arba) pašalinkite akumuliatorių. Ši atsargumo priemonė saugo nuo neplanuoto elektrinio įrankio paleidimo.
• Laikykite nenaudojamus elektrinius įrankius vai-kams nepasiekiamoje vietoje. Neleiskite įrenginiu naudotis asmenims, kurie su šiuo įrenginiu nėra susipažinę arba neperskaitė šių nurodymų. Elektriniai įrankiai yra pavojingį, kai juos naudoja nepatyrę asmenys.
• Kruopščiai prižiūrėkite elektrinius įrankius. Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar dalys nelūžusios ir nepažeistos, kad būtų neigiamai veikiamas elektrinio įrankio veikimas. Prieš naudodami įrenginį, pažeistas dalis patikėkite suremontuoti. Daug nelaimingų atsitikimų įvyksta dėl blogai techniškai prižiūrimų elektrinių įrankių.
• Stebėkite, kad Jūsų pjaustytuvai būtų aštrūs ir švarūs. Kruopščiai prižiūrėti pjaustytuvai su aštriomis pjovimo briaunomis mažiau stringa ir juos lengviau valdyti.
• Elektrini įrankį, įstatomų įrankių priedus ir t. t. naudokite pagal šiuos nurodymus. Tuo metu atsižvelkite į darbo sąlygas ir darbus, kuriuos reikia atlikti. Naudojant elektrinius įrankius kitiems, o ne numatytiems tikslams, galimos pavojingos situacijos.
• Rankenos ir suémimo paviršiai turi būti sausi, švarūs ir ant jų neturi būti alyvos bei tepalo. Jei rankenos ir suémimo paviršiai slidūs, elektrinio įrankio nenumatytose situacijose nebus galima saugiai valdyti bei kontroliuoti.

5. Servisas

- Elektrinio prietaiso remonta patikėkite tik kvalifikuotam personalui ir tik naudojant originalias atsargines dalis. Taip užtikrinsite elektrinio įrankio saugą.

Saugos nurodymai gyvatvorių žirklėms

• Laikykite visas kūno dalis toliau nuo pjovimo peilio. Niekada nemėginkite veikiant peiliui pašalinti nupjautą medžiagą arba laikyti pjaunamą medžiagą. Istrigusią pjaunamą medžiagą šalinkite tik išjunge jrenginį. Neatidumo momento naudojant gyvatvorių žirkles pasekmė gali būti sunkūs sužalojimai.
• Sustojus peiliui, neškite gyvatvorių žirkles už rankenos. Transportuodami arba saugodami gyvatvorių žirkles, visuomet užmaukite apsauginį gaubtą. Kruopštus elgesys su prietaisu sumažina susižalo-jimo peiliu pavojų.
• Elektrinį įrankį laikykite už izoliuotų suėmimo paviršių, nes pjovimo peilis gali prisiliesti prie savo tinklo kabelio. Pjovimo peilio kontaktas su įtampingaja linija metalinėse prietaiso dalyse gali sudaryti įtampa ir sukelti elektros smūgį.
• Laikykite kabelj atokiau nuo pjovimo zonos. Dirbant kabelis gali būti pasislėpęs krūmuose ir netyčia būti perpjautas.

Saugos nurodymai

Atidžiai perskaitykite saugos nurodymus ir instrukciją bei jų laikykitės!

1. Prieš atlikdami bet kokius darbus prie gyvatvorių žirklių arba susijusius su veikimo sutrikimais, iš-traukite tinklo kištuką, pvz.:
2. kabelio pažeidimai,
3. peilių valymas,
4. tikrinimas atsiradus sutrikimų.
5. Valymas ir techninė priežiūra

6. neprižiūrimas pastatymas.

7. Mašina gali sunkiai sužaloti! Atidžiai perskaitykite naudojimo instrukciją, kaip tinkamai elgtis su mašina, ją paruošti, remontuoti, paleisti ir pastatyti. Susipažinkite su visais vykdikliais ir kaip tinkamai naudoti mašiną.

8. Gyvatvorių žirkles reikia valdyti abiem rankomis.

9. Dirbdami su gyvatvorių žirklėmis, stovėkite stabiliai ir mūvėkite tvirtus batus.

10. Nepjaukite lyjant lietui arba šlapios gyvatvorės ir nepalikite įrenginio gulėti lauke. Kol jis šlapias, jį naudoti draudžiama.

11. Pjaunant rekomenduojama dévêti apsauginius akinius ir naudoti klausos apsaugą.

12. Vilkékite tinkamus darbo drabužius, pvz., pirštines, neslidžius batus, ir nedévékite plačių drabužių. Ilgus plaukus pakiškite po plaukų tinkleliu.

13. Venkite nejprastos kūno padėties ir pasirūpinkite saugia laikysena, ypač, kai naudojatės kopėčiomis arba pakopomis.

14. Dirbdami laikykite jrenginj pakankamu atstumu nuo kūno.

15. Atkreipkite dėmesį į tai, kad darbo ir posūkio srityje nebūtų nei žmonių, nei gyvūnų.

16. Neškite gyvatvorių žirkles tik už valdymo rankenos.

17. Nelaikykite kabelio pjovimo srityje.

18. Prieš naudodami patikrinkite jungiamaji laidą, ar nėra pažeidimų ir senėjimo požymių.

19. Naudokite gyvatvorių žirkles tik tada, kai jungiamasis laidas nepažeistas.
20. Netraukite tinklo kištuko iš kištukinio lizdo už kabelio. Neneškite jrenginio už kabelio. Venkite bet kokių jrenginio pažeidimų.
21. Apsaugokite kabelj nuo karščio, ardancių skysčių ir aš-trių briaunų. Nedelsdami pakeiskite pažeistus kabelius.
22. Užsiblokavus pjovimo jrenginiui, pvz., dėl storų šakų ir t. t., būtina iš karto nutraukti gyvatvorių žirklių eksploatavimą. Ištraukite tinklo kištuką ir tik tada pašalinkite blokavimo priežastį.
23. Laikykite jrenginj sausoje, saugioje ir vaikams neprieinamoje vietoje.
24. Transportuodami ir laikydami pjovimo jrenginj visada uždenkite pjovimo jrenginio apsauga.
25. Stenkitės neperkrauti įrankio ir nenaudoti jo ne pagal paskirtį, vadinasi, gyvatvorių žirkles naudoti tik gyvatvorėms, krūmams ir krūmynams pjauti.
26. Naudokite tik tokius laidus ir kištukinius įtaisus, kurie leidžiami naudoti lauke:
27. jungiamaji laidą HO7RN-F 2x1,0 su supresuotu kontūriniu kištuku,
28. ilginamaji laidą HO7RN-F 3G1,5 su nuo vandens purslu apsaugotu kištuku su apsauginiu kontaktu ir jungtimi su apsauginiu kontaktu.
29. Elektriniams įrankiams eksploatuoti rekomenduojama naudoti nuotėkio srovės apsauginį įtaisą arba nebalanso srovės apsauginį jungikljų su 30 mA arba mažesne grjžimo srove. Teiraukitės kvalifikuoto elektriko!
30. Gyvatvorių žirkles reikia regulariai tinkamai tikrinti ir techniškai prižiūrėti. Pažeistus peilius keiskite tik poromis. Numetus arba sutrenkus, būtina kreiptis i specialistų, kad patikrintų įrenginį.
31. Kruopščiai prižiūrėkite įrankį ir atlikite jo techninę priežiūrą. Jūsų įrankiai turi būti švarūs ir aštrūs, kad būtų galima dirbti gerai ir saugiai. Laikykitės techninės priežiūros ir priežiūros nuorodu.
32. Remiantis žemės ūkio profesinių sajungų nuostatomis, dirbti su elektrinėmis žirklėmis leidžiama tik vyresniems nei 17 metų asmenims. Prižiūrint suaugusiems, tai leidžiama asmenims nuo 16 metų.
33. Niekada nenaudokite mašinos su pažeistu arba per stipriai nusidėvėjusių pjovimo įrenginių.
34. Susipažinkite su savo aplinka ir atkreipkite dėmesi į galimus pavojus, kurių galite negirdėti dėl mašinos skleidžiamo triukšmo.
35. Niekada nemėginkite naudoti nevisiškai sukomplektuotą mašiną arba tokią, kurioje buvo atlikta nepatvirtinta modifikacija.
36. Stenkitės nenaudoti gyvatvorių žirklių, kai šalia yra asmenų, ypač vaikų.
37. Vaikams naudoti gyvatvorių žirkles draudžiama.

38. Triukšmas darbo vietoje gali viršyti 85 dB (A). Tokiu atveju operatoriui privalomos apsaugos nuo garso ir klausos apsaugos priemonės.

39. Visada pasirūpinkite, kad, kai naudojate gyvatvo-rių žirkles, būtų sumontuotos visos rankenos ir apsauginiai įtaisai.

40. Prieš atlikdami darbus, patikrinkite gyvatvorę, ar joje nėra paslėptų objektų, pvz., vielos ir t. t.
41. Šis aparatas neskirtas naudoti asmenims (tame tarpe ir vaikams), turintiems ribotus fizinius, jutiminius arba dvasinius įgūdžius arba nepakankamai patirties ir (arba) žinių, išskyrus, kai juos prižiūri už jų saugą atsakingas asmuo arba jie gavo nurodymus, kaip naudoti aparatą. Vaikai turi būti prižiūrimi, norint įsitikinti, kad jie nežais su jrenginiu.

Padėkite šiuos saugos nurodymus i saugią vietą.

⚠ Liekamoji rizika

Mašina pagaminta pagal technikos lygj ir pripažintas saugumo technikos taisykles. Tačiau dirbant galima pavienė liekamoji rizika.

• Pavojus susižaloti pirštus ir rankas dėl besisukančio jrankio netinkamai valdant.
• Pavojus dėl elektros srovės naudojant netinkamus jungiamuosius elektros laidus.
• Pavojus sveikatai, kurj kelia gyvatvorių žirklės dėl ilgų galvos plaukų ir laisvų drabužių. Naudokite asmenines apsaugines priemones, pavyzdžiui, plaukų tinklelj ir prigludusius darbo drabužius.
• Be to, nepaisant visų priemonių, kurių buvo imtasi, galima neakivaizdi liekamoji rizika.
• Liekamają riziką galima sumażinti, jei bus laikomasi saugos nurodymų ir įrenginys bus naudojamas pagal paskirtį bei bus atsižvelgta į visą naudojimo instrukciją.

6. Techniniai duomenys

Pjovimo skersmuo 15 mm

Pjovimo juostos kampo reguliavimas	-90°/0°/+45°(135°)
Pjovimo ilgis 410 mm
Maks. pjovimo greitis 1000 min.	-1
Variklis 230 - 240V / 50Hz
Vardinė variklio galia	0,9 kW
Svoris su gyvatvorių žirklémis	5,3 kg

Pasiliekame teisę atlikti techninius pakeitimus!

Triukšmo susidarymo duomenys, išmatuoti pagal tam tikrus standartus:

Garso slègis L_pA = 90 dB

Garso galia L_WA = 105 dB

Matavimo neapibréžtis K_PA = 3 dB

Naudokite klausos apsaugą.

Dėl triukšmo galima prarasti klausą.

Vibracija:

Gyvatvorių žirklės: A_hv = priekyje 2,75 m/s ^2 gale 3,05 m/s ^2

Matavimo neapibréžtis K_PA = 1,5 m/s^2

Apribokite susidaranti triukšma ir vibraciją iki minimu- mo!

• Naudokite tik nepriekaištingus jrenginius.
• Irenginj reguliariai techniškai prižiūrėkite ir valykite.
• Pritaikykite savo darbo būdą jrenginiui.
• Neperkraukite jrenginio.
• Prireikus paveskite jrenginj patikrinti.
• Kai jrenginys nenaudojamas, jì išjunkite.
• Mūvėkite pirštines.

7. Montavimas ir valdymas

MONTAVIMAS

Surinkdami šią mašiną, laikykitės pateiktų surinkimo nurodymų.

Rankenos tvirtinimas prie mašinos (3-4 pav.)

Atidarykite jsukamą laikiklj (17). Pritvirtinkite priekinę rankeną (11) savo norimoje padėtyje ir uždarykite jsukamą laikiklj (17). Sukdami jsukamą rankeną, užfik-suokite rankenos padėtį.

Ilginamojo elemento / gyvatvorių žirklių montavimas (5-6 pav.)

Sujunkite abu vamzdžius. Stebėkite, kad metalinis rutuliukas (4) ir kiaurymė būtų vienoje linijoje. Sustumki-te abu vamzdžius, kol pavaros velenas (3) užsifiksuos vamzdyje. Jei taip nebus, sukdami raskite tinkamą padėtį. Po to sukite metalinį rutuliuką (4) kiaurymės link, kol ir jis užsifiksuos. Įrenginį leidžiama eksploa-tuoti tik tada, kai užsifiksuoja metalinis rutuliukas. Po to užfiksuokite padėtį, pasukdami jsukamą rankeną (9).

Kampo reguliavimas (7-8 pav.)

Norėdami nustatyti gyvatvorių žirkles į norimą kampo padėtį, perkėlimo jungiklį (7) turite traukti į save ir tuo pačiu metu turite suimti atsklendimo įtaisą (8). Dabar galite nustatyti 7 skirtingus kampus, kad galėtumėte optimaliai prisitaikyti prie įvairių darbo sąlygų.

Sumontuokite diržą. (9, 12 pav.)

Jrenginj reikia naudoti su nešimo diržu.

Iš pradžių subalansuokite išjungtą mašiną.

• Užsidėkite nešimo diržą.
- Palaukite, kol mašina baigs svyruoti.
- Įprastoje darbinėje padėtyje pjovimo įrankis dar turi šiek tiek liesti žemę.
- Apsauginė kilpa ant nešimo diržo DĖMESIO! Avariniu atveju galima ištraukti nešimo diržo apsauginę kilpą (I). Tada mašina iš karto atsilaisvins nuo nešimo diržo ir nukris ant žemės.

Rankenos padėties keitimas (10 pav.)

Jei norite pakeisti rankenos padėtį, nustumkite jungiklį (13) iki galo. Tuo pačiu metu rankeną galite pasukti į 5 skirtingas padėtis (-90°, -45°, 0°, 45°, 90°). Jei nustatėte norimą padėtį, leiskite slankiojančiam jungikliui (13) užsifiksuoti, jį atleisdami.

Gyvatvorių žirklių paleidimas (11 pav.)

Norint paleisti jrenginj, iš pradžių reikia aktyvinti saugos jungiklį (14). Tik tada, kai jis aktyvintas, jrenginį galite paleisti, paspausdami akceleratoriaus valdymo rankenėlę (15). Atleiskite akceleratoriaus rankinio valdymo rankenėlę, kad sustabdytumėte jrenginį.

8. Darbo principas

Darbas su gyvatvorių žirklėmis

• Gyvatvorių žirklės skirtos gyvatvorėms ir krūmams karpyti.
• Gyvatvorių žirkles abiem rankomis laikykite saugiu atstumu nuo kūno.
• Maksimalus pjovimo skersmuo priklauso nuo medžio rūšies, amžiaus, drėgmės kiekio ir kietumo.
• Todėl, prieš karpydami gyvatvorę, labai storas nukirpkite šakų žirklėmis iki atitinkamo ilgio.
• Gyvatvorių žirkles dėl jų dvipusių peilių galima kreipti i priekį ir atgal arba svyruojamaisiais jude-siais iš vienos pusės į kitą.
• Iš pradžių nukarpykite gyvatvorės šonus ir tik tada viršų.
• Karpykite gyvatvorę iš apačios j viršų.
• Kirpkite gyvatvore trapecijos forma. Taip dėl šviesos trūkumo per trumpai nenukirpsite apatinės gyvatvorės srities.
• Norėdami tolygiai nukirpti gyvatvorės viršų, įtempkite ištiesinimo virvutę per gyvatvorės ilgį.
• Jei reikia daug nukirpti, kirpkite keliais etapais.
• Būtinai pašalinkite iš gyvatvorės pašalines dalis (pvz., vielą), nes jos gali pažeisti gyvatvorių žirklių peilius.
• Dėmesio! Peiliai veikia iš inercijos! Nestabdykite peilių ranka.

Teisingas pjovimo momentas:

• Lapuočių gyvatvorė: Birželio ir spalio mėn.
• Spygliuočių gyvatvorė: Balandžio ir rugpjūčio mėn.
• Greitai auganti gyvatvorė: nuo gegužės mėn. kas 6 savaites

Atkreipkite dėmesį į perinčius paukščius gyvatvorėje. Tada perstumkite gyvatvorės ašmenis arba šią sritį apeikite.

Prieš darbų pradžią peilius ir kampų reguliatorių kas-kart sutepkite aplinkai draugiška tepimo alyva. Peilius reguliariai tepkite darbo laiko metu.

DĖMESIO! Tepkite tik išjunge variklj!

DÉMESIO! Netinkamai naudojant ir piktnaudžiaujant gyvatvorių žirklės gali būti pažeistos ir sunkiai sužalotos dėl nusviestų dalių.

Norėdami sumažinti gyvatvorių žirklių keliamą pavojų, atsižvelkite į šiuos punktus:

• Niekada nepjaukite didesnio nei 2 cm skersmens krūmų arba medienos.
• Venkite sąlyčio su metaliniais korpusais, akmenimis ir t. t.
• Reguliariai tikrinkite gyvatvorių žirkles, ar néra pažeidimų. Niekada nenaudokite pažeistų gyvatvorių toliau.
• Pastebimai atšipus gyvatvorių žirklėms, jas pagal nurodymus turi išgaląsti specialistas. Pastebėjus disbalansą, gyvatvorių žirkles reikia pakeisti.

9. Techninė priežiūra

JSPÈJAMOJI NUORODA!

Prieš atlikdami bet kokius darbus prie jrenginio, iš-traukite tinklo kištuką iš kištukinio lizdo. atlikdami darbus prie pjovimo jrankių ir aplink juos, mūvėkite apsaugines pirštines.

• Reguliariai tikrinkite jrenginį prieš darbų pradžią.
• Prieš dirbant su jrenginiu, pažeistus pjovimo peilius turi suremontuoti arba pakeisti registruota klientų aptarnavimo tarnyba.
• Po kiekvieno darbo išvalykite pjovimo peilius minkštu šepečiu ir ant viso peilio užpurkškite ploną skystos apsauginės alyvos sluoksnį.
• Vėdinimo angos ant variklio korpuso visada turi būti neuždengtos ir švarios.
• Niekada nevalykite jrenginio vandeniu ir jo juo neapipurkškite. Variklio korpusą valykite tik drėgna šluoste ir niekada nenaudokite valiklių arba tirpiklių! Taip gali būti pažeistos jrenginio plastikinės dalys. Po to kruopščiai nusausinkite variklio korpusą.
• Visada laikykite mašiną su komplektacijoje esančiu apsauginiu apvalkalu.
• Naudokite tik originalius priedus ir atsargines dalis.

Patikrinkite gyvatvorių žirkles, ar nėra akivaiz-džių trūkumuų, pvz.:

• ar nėra atsilaisvinusių tvirtinimo elementų,
• ar nėra susidėvėjusių arba pažeistų konstrukcinių dalių,
• ar nėra deformuoto, lūžusio arba pažeisto pjovimo jrenginio,
• ar tinkamai sumontuoti ir veikia uždangalai arba apsauginiai jtaisai,
• ar néra susidévějimo požymių, ypač pjovimo įrenginio slydimo tarpo,

Pažeistus arba atšipusius pjovimo įrankius nedelsdami pakeiskite, net ir esant nedideliems pažeidimams.

Greitai susidėvinčios dalys

Net ir naudojant pagal paskirti kai kurios konstrukcinės dalys normaliai dėvisi. Jas reikia reguliariai keisti, atsižvelgiant į naudojimo būdą ir trukmę. Šioms dalims taip pat priskiriamas pjovimo įrankis ir laikančioji lėkštelė.

⚠ ISPĖJIMAS! Naudokite tik originalias gamintojo atsargines ir priedų dalis. Nesilaikant nurodymų, gali sumažėti galia, galima patirti sužalojimų ir netekti garantijos.

Atsarginių dalių užsakymas

Užsakant atsargines dalis, reikia nurodyti šiuos duo- menis:

• jrenginio tipa,
• jrenginio gaminio numerj,

Atsarginės dalys / priedai

Čia išvardytoms pjovimo sąrankoms visada galite naudoti su mašina pristatytą apsauginį įtaisą.

Už visus pažeidimus, kurie atsiranda nesilaikant šioje naudojimo instrukcijoje pateiktų nuorodu, atsakingas pats naudotojas.

Tai taip pat galioja nejgaliotoms jrenginio modifikacijoms, naudojant nepatvirtintas atsargines dalis, primontuojamas dalis, darbo jrankius, naudojant ne nurodytu būdu ir ne pagal paskirtį. Pasekminė žala naudojant sugedusias konstrukcines dalis.

Techninės priežiūros informacija

Atkreipkite dėmesį į tai, kad šio gaminio toliau nurodytos dalys naudojant arba natūraliai dévisi arba toliau nurodytų dalių reikia kaip vartojamųjų medžiagų. Greitai susidėvinčios dalys*: angliniai šepetėliai, pjovimo sąranka

* j komplektaciją privalomai nejeina!

Atsarginių dalių ir priedų įsigysite mūsų techninės priežiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.

10. Laikymas

• Kai jrenginio nenaudojate, išjunkite elektros srovės tiekimą į gyvatvorių žirkles.
• Sutepkite peilius, kad išvengtumėte rūdžių.
• Laikykite jrenginj sausoje, vaikams nepasiekiamoje vietoje.
• Kai jrenginys nenaudojamas, laikykite jj taip, kad jo negalėtų paleisti neigaliotas asmuo.

JSPÉJIMAS!

Nelaikykite jrenginio neapsaugoję lauke arba drėgno-je aplinkoje.

11. Utilizavimas ir pakartotinis atgavimas

Pakavimo nuorodos

Pakavimo medžiagas galima perdirbti. Utilizuokite pakuotes, tausodami aplinką

Nuorodos dėl Elektros ir elektronikos prietaisų įstatymo (vok. ElektroG)

Panaudotų elektros ir elektronikos prietaisų negalima mesti į buitines atliekas, juos reikia surinkti ir utilizuoti atskirai!

• Panaudotas baterijas arba akumuliatorius, kurie néra fiksuotai sumontuoti sename prietaise, prieš atiduodant reikia išimti jų nepažeidžiant! Toks utilizavimas sureguliuotas Baterijų įstatyme.
• Elektros bei elektronikos prietaisų savininkai ar naudo-tojai yra teisiškai įpareigoti juos gražinti po naudojimo.
• Galutinis naudotojas yra atsakingas už savo asmeninių duomenų ištrynimą iš utilizuojamo panaudoto įrenginio!
• Perbrauktos šiukšliadėžės simbolis reiškia, kad elektros ir elektronikos prietaisų negalima išmesti kartu su buitinėmis atliekomis.
• Elektros ir elektronikos prietaisus galima nemokamai gražinti šiose vietose:
• viešosiose atlieku šalinimo ar surinkimo vietose (pvz., savivaldybių pastatų kiemuose),
• elektros prietaisų pardavimo vietose (stacionariose ir internetinėse), jei pardavėjai privalo juos priimti atgal arba tai padaryti siūlo savanoriškai.
• Iki trijų vienos rūšies panaudotų elektros prietaisų, kurių krašto ilgis ne didesnis kaip 25 cm, galite nemokamai grąžinti gamintojui prieš tai nejsigydami naujo prietaiso iš gamintojo arba nuvežti į kitą igaliotą surinkimo punktą savo vietovėje.
• Dėl kitų papildomų gamintojų ir platintojų prekių priėmimo atgal sąlygų kreipkitės į atitinkamą klientų aptarnavimo tarnybą.
• Jei gamintojas pristato naują elektros prietaisą privačiam namų ūkiui, jis gali organizuoti nemokamą elektros prietaiso paėmimą galutinio naudotojo prašymu. Tam susisiekite su gamintojo klientų aptarnavimo tarnyba.
• Šie teiginiai galioja tik prietaisams, parduodamiems Europos Sajungos šalyse, kurioms taikoma Europos direktyva 2012/19/ES. Europos Sajungai nepriklausančiose šalyse gali būti taikomos kitokios panaudotų elektros ir elektronikos prietaisų utilizavimo nuostatos.

12. Sutrikimų šalinimas

Tolesnėje lentelėje nurodyti klaidų požymiai ir aprašyta, kaip jas galima pašalinti, jei Jūsų mašina blogai veiktų. Jei taip problemos nustatyti ir pašalinti negalite, kreipkitės į savo techninės priežiūros dirbtuves.

Sutrikimas Galima priežastis Ka daryti?
Nepasileidžia jrenginys.	Něra tinklo įtamposSugedęs jj./išj. jungiklisNusidėvėję angliniai šepetėliaiSugedęs variklisPažeistas elektros srovės kabelis	Patikrinkite kištukinį lizdą arba elektros srovės tiekimą; jei reikia, paveskite jį suremontuoti pripažintam elektrikui.Paveskite suremontuoti įgaliotam techninės priežiūros centruiPaveskite suremontuoti įgaliotam techninės priežiūros centruiPaveskite suremontuoti įgaliotam techninės priežiūros centruiPatikrinkite ilginamąjį kabelį ir, jei reikia, paveskite jį suremontuoti.
Jrenginys veikia su pertrūkiais.	Pažeistas elektros srovės kabelisAtsilaisvino vidinės jungtysSugedęs jj./išj. jungiklis	Patikrinkite ilginamąjį kabelį ir, jei reikia, paveskite jį suremontuoti.Paveskite suremontuoti įgaliotam techninės priežiūros centruiPaveskite suremontuoti įgaliotam techninės priežiūros centrui
Bloga pjovimo kokybė	Atšipo pjovimo peiliai	Paveskite pagaląsti peilius arba pakeisti juostelę su peilių kontaktais
Variklis veikia, tačiau pavarų dėžė nejuda	Pavarą užblokavo stora šaka arba kiti objektai	Iš karto išjunkite gyvatvorių žirkles, ištraukite kištuką ir pašalinkite blokuojančius objektus

Dél akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo jrenginio gavimo momento. Kitu atveju pirkėjo teisė reikšti pretenziją dėl šių defektų yra negaliojanti. Savo jrenginiams mes garantuojame įstatymo nustatytą pilną aptarnavimą garantinio laikotarpio metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis,

sugedusias dėl blogos medžiagos ar gamyklinio broko. Mes neatsakome už dalis, pagamintas ne mūsų ir jūsu gautas iš kito tiekėjo. Naujų dalių montavimo kaštai yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažinimas, kaip ir bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos.

Garanti SE
