KASUTUSJUHEND PSA1000 EGO

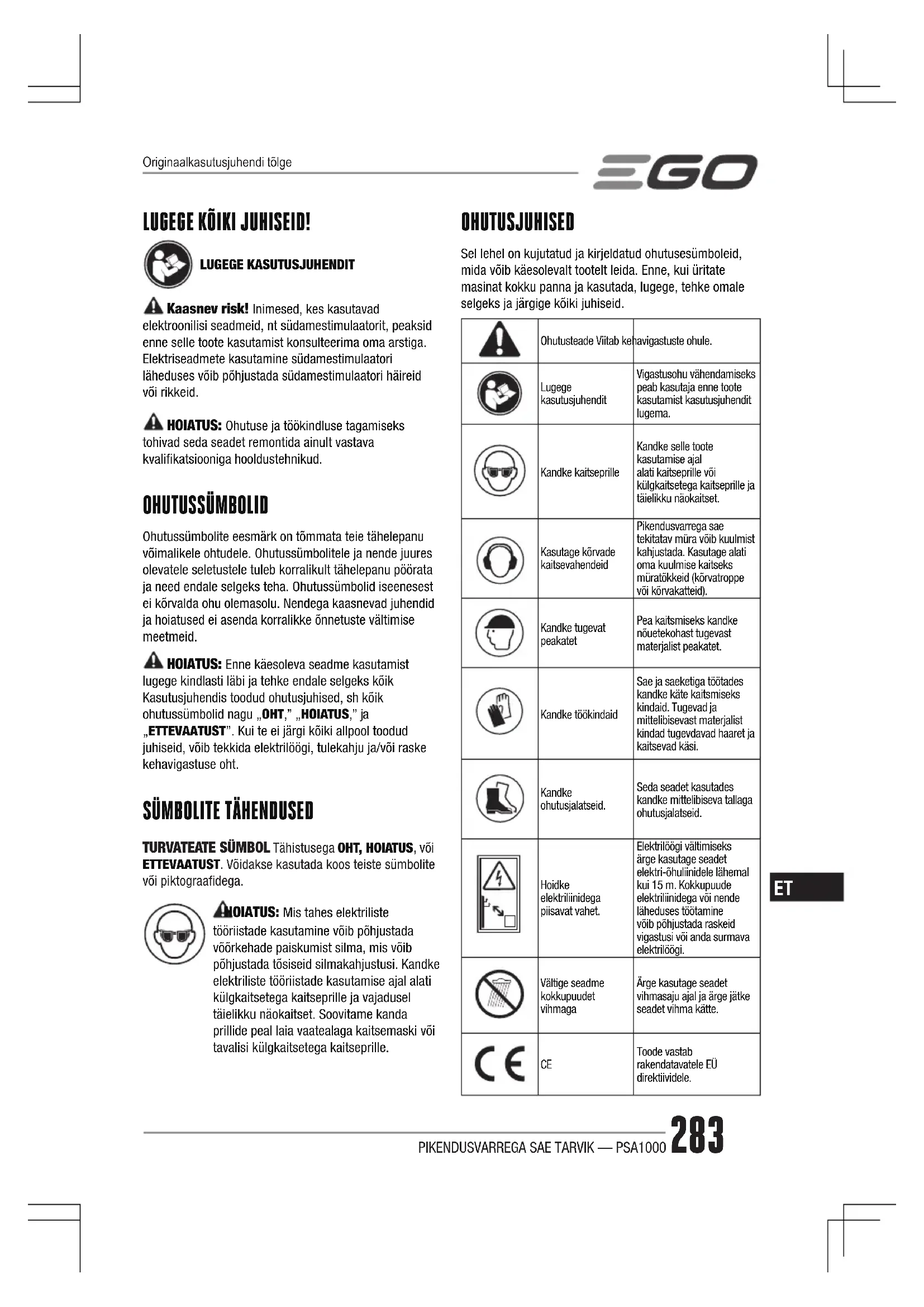

LUGEGE KÕIKI JUHISEID! LUGEGE KASUTUSJUHENDIT Kaasnev risk! Inimesed, kes kasutavad elektroonilisi seadmeid, nt südamestimulaatorit, peaksid enne selle toote kasutamist konsulteerima oma arstiga. Elektriseadmete kasutamine südamestimulaatori läheduses võib põhjustada südamestimulaatori häireid või rikkeid. HOIATUS: Ohutuse ja töökindluse tagamiseks tohivad seda seadet remontida ainult vastava kvalifikatsiooniga hooldustehnikud. OHUTUSSÜMBOLID Ohutussümbolite eesmärk on tõmmata teie tähelepanu võimalikele ohtudele. Ohutussümbolitele ja nende juures olevatele seletustele tuleb korralikult tähelepanu pöörata ja need endale selgeks teha. Ohutussümbolid iseenesest ei kõrvalda ohu olemasolu. Nendega kaasnevad juhendid ja hoiatused ei asenda korralikke õnnetuste vältimise meetmeid. HOIATUS: Enne käesoleva seadme kasutamist lugege kindlasti läbi ja tehke endale selgeks kõik Kasutusjuhendis toodud ohutusjuhised, sh kõik ohutussümbolid nagu „OHT,” „HOIATUS,” ja „ETTEVAATUST”. Kui te ei järgi kõiki allpool toodud juhiseid, võib tekkida elektrilöögi, tulekahju ja/või raske kehavigastuse oht.

SÜMBOLITE TÄHENDUSED

TURVATEATE SÜMBOL Tähistusega OHT, HOIATUS, või ETTEVAATUST. Võidakse kasutada koos teiste sümbolite või piktograafidega. HOIATUS: Mis tahes elektriliste tööriistade kasutamine võib põhjustada võõrkehade paiskumist silma, mis võib põhjustada tõsiseid silmakahjustusi. Kandke elektriliste tööriistade kasutamise ajal alati külgkaitsetega kaitseprille ja vajadusel täielikku näokaitset. Soovitame kanda prillide peal laia vaatealaga kaitsemaski või tavalisi külgkaitsetega kaitseprille. OHUTUSJUHISED Sel lehel on kujutatud ja kirjeldatud ohutusesümboleid, mida võib käesolevalt tootelt leida. Enne, kui üritate masinat kokku panna ja kasutada, lugege, tehke omale selgeks ja järgige kõiki juhiseid. Ohutusteade Viitab kehavigastuste ohule.Lugege kasutusjuhenditVigastusohu vähendamiseks peab kasutaja enne toote kasutamist kasutusjuhendit lugema.Kandke kaitseprilleKandke selle toote kasutamise ajal alati kaitseprille või külgkaitsetega kaitseprille ja täielikku näokaitset.Kasutage kõrvade kaitsevahendeidPikendusvarrega sae tekitatav müra võib kuulmist kahjustada. Kasutage alati oma kuulmise kaitseks müratõkkeid (kõrvatroppe või kõrvakatteid).Kandke tugevat peakatetPea kaitsmiseks kandke nõuetekohast tugevast materjalist peakatet.Kandke töökindaidSae ja saeketiga töötades kandke käte kaitsmiseks kindaid. Tugevad ja mittelibisevast materjalist kindad tugevdavad haaret ja kaitsevad käsi.Kandke ohutusjalatseid.Seda seadet kasutades kandke mittelibiseva tallaga ohutusjalatseid.Hoidke elektriliinidega piisavat vahet.Elektrilöögi vältimiseks ärge kasutage seadet elektri-õhuliinidele lähemal kui 15 m. Kokkupuude elektriliinidega või nende läheduses töötamine võib põhjustada raskeid vigastusi või anda surmava elektrilöögi.Vältige seadme kokkupuudet vihmagaÄrge kasutage seadet vihmasaju ajal ja ärge jätke seadet vihma kätte. Toode vastab rakendatavatele EÜ direktiividele. Originaalkasutusjuhendi tõlgePIKENDUSVARREGA SAE TARVIK — PSA1000284

UKCA See toode vastab asjakohastele UK seadustele. WEEE Elektriseadmete jäätmeid ei tohi visata olmejäätmetesse. Viige heaks kiidetud taaskäitleja juurde.

Müra Tagatud helivõimsuse tase. Müraemissioon keskkonda vastavalt Euroopa Ühenduse direktiividele.V volti Pingemm Millimeeter Pikkus või suuruscm Sentimeeter Pikkus või suuruskg Kilogramm Kaal

Tühikäigu kiirus Tühikäigu pöörlemiskiirus... /min Minutis Pööret minutisAlalisvool Voolu tüüp või omadus

ÜLDISED MASINA OHUTUSHOIATUSED

HOIATUS! Lugege läbi kõik seadmega kaasas olevad hoiatused, juhised, joonised ja andmed. Alltoodud juhiste eiramine võib põhjustada elektrilööki, tulekahju ja/või tõsiseid vigastusi.

SÄILITAGE HOIATUSED JA JUHISED HILISEMAKS

KASUTUSEKS. Hoiatustes olev mõiste „masin“ viitab teie vooluvõrguga juhitavale (juhtmega) masinale või akutoitega (juhtmeta) masinale.

◾ Tööpiirkond peab olema puhas ja hästi valgustatud. Täis kuhjatud või valgustamata tööpiirkonnad võivad põhjustada õnnetusi. ◾ Ärge kasutage masinaid plahvatusohtlikus keskkonnas, kus leidub nt tuleohtlikke vedelikke, gaase või tolmu. Masinad tekitavad sädemeid, mis võivad süüdata tolmu või aurusid. ◾ Elektritööriistadega töötamisel hoidke lapsed ja kõrvalised isikud eemal. Tähelepanu hajumisel võite kaotada kontrolli seadme üle. ELEKTRIOHUTUS ◾ Elektritööriistad tuleb ühendada sobivasse pistikupessa. Ärge kunagi modifitseerige pistikut mitte mingil viisil. Ärge kasutage maandatud pistikuadaptereid koos Modifitseerimata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu. ◾ Vältige kehalist kontakti maandatud pindadega (nt torud, radiaatorid, katted, külmikud). Kui teie keha on maandatud, suureneb elektrilöögi oht. ◾ Ärge kasutage seadet vihmas ega niisketes tingimustes. Seadmesse sattuv vesi võib suurendada ohtu elektrilöögiks või seadme rikkeks, mis võivad põhjustada kehavigastusi. ◾ Ärge kahjustage juhet. Ärge kasutage juhet laadija kandmiseks või tõmbamiseks ja ärge tõmmake juhtmest, kui soovite pistikut pistikupesast eemaldada. Vältige juhtme kokkupuudet kuumade esemete, õli, teravate servade või liikuvate osadega. Kahjustatud või puntras juhe suurendab elektrilöögi ohtu. ◾ Elektritööriistaga välitingimustes töötamiseks kasutage välitingimustes sobivat pikendusjuhet. Välitingimustesse sobiva juhtme kasutamine vähendab elektrilöögi ohtu. ◾ Kui peate kindlasti seadet märjas kohas kasutama, kasutage toiteallikat, millel on rikkevoolukaitselüliti (GFCI). Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu. ISIKLIK OHUTUS ◾ Olge tähelepanelik, töötage hoolikalt ja kasutage tervet mõistust. Ärge kasutage elektritööriista, kui olete väsinud, või rohtude, alkoholi või narkootikumide mõju all. Isegi hetkeline tähelepanematus masina kasutamise ajal võib põhjustada tõsiseid vigastusi. ◾ Kasutage isikukaitsevahendeid. Kandke alati silmakaitsevahendeid. Töötingimustele vastava kaitsevarustuse (nt tolmumaski, mittelibisevate turvajalanõude, kiivri või kuulmiskaitsevahendite) kasutamine vähendab kehavigastuste ohtu. ◾ Vältige seadme tahtmatut käivitamist. Enne tööriista vooluvõrgu ja/või akuplokiga ühendamist ning enne tööriista kandmist või üles tõstmist veenduge, et lüliti on mitteaktiivses asendis. Seadmete kandmine sõrme lülitil hoides või aktiivses olekus lülitiga põhjustab õnnetusi. ◾ Enne tööriista sisselülitamist eemaldage sellelt kõik reguleerimis- ja mutrivõtmed. Elektritööriista pöörleva osa külge unustatud võtmed vms tööriistad võivad põhjustada kehavigastusi. ◾ Ärge küünitage liiga kaugele. Töötage ainult kindlal pinnal ja kohtades, kus pole ohtu tasakaaluPIKENDUSVARREGA SAE TARVIK — PSA1000 285

kaotada. Nii säilitate ootamatutes olukordades elektritööriista üle parema kontrolli. ◾ Riietuge asjakohaselt. Ärge kandke ehteid ega avaraid riideid. Vältige oma juuste ja riiete kokkupuudet liikuvate osadega. Liiga avarad riided, ehted ja pikad juuksed võivad liikuvate osade vahele kinni jääda. ◾ Kui tootega on kaasas vahendid tolmuärastus- ja kogumisseadmete ühendamiseks, siis veenduge, et need seadmed on korralikult ühendatud ja asjakohases kasutuses. Tolmukogumisseadmete kasutamine vähendab tolmuga seotud ohtusid. ◾ Isegi kui seade on teile sagedase kasutamise tulemusel harjumuspäraseks saanud, ärge laske ennast lõdvaks ega ignoreerige tööriista kasutamise ohutusreegleid. Hooletuse tõttu võite saada tõsiseid vigastusi ka sekundi murdosa jooksul.

SEADME KASUTAMINE JA HOOLDUS

◾ Ärge avaldage seadmele jõudu. Kasutage konkreetseks tööks sobivat elektritööriista. Sobiva elektritööriistaga sobival kiirusel töötades saate töö tehtud kiiresti ja ohutult. ◾ Ärge kasutage seadet, mida ei saa lülitist sisse ega välja lülitada. Tööriist, mille lüliti ei tööta, on ohtlik ja tuleb parandada. ◾ Eemaldage pistik vooluvõrgust ja/või akuplokk seadme küljest, kui see on eemaldatav, enne seadme kohandamist, tarvikute vahetamist või elektritööriista hoiustamist. Selliste ohutusmeetmete rakendamisel vähendate elektritööriista tahtmatu käivitamise ohtu. ◾ Hoidke seisvat seadet lastele kättesaamatus kohas ja ärge lubage seadet kasutada isikutel, kes ei tunne seadet ega neid juhiseid. Seadmed on väljaõppeta isikute käes ohtlikud. ◾ Hooldage nii elektritööriistu kui tarvikuid. Kontrollige, kas komponendid on korrektselt joondatud ja ega ükski osa paindunud pole ning jälgige ka muid aspekte, mis võiksid masina omadusi mõjutada. Kui see on kahjustatud, laske masin enne kasutamist parandada. Paljude õnnetuste põhjuseks on kehvasti hooldatud masinad. ◾ Hoidke lõiketööriistad teravad ja puhtad. Korralikult hooldatud ja teravate servadega lõiketööriistad ei kiilu nii kergesti kinni ja on lihtsamini kontrollitavad. ◾ Kasutage seadet, selle tarvikuid, tööriistaosi jm vastavalt käesolevale juhendile, võttes arvesse töötingimusi ja teostatavat tööd. Masina mittesihipärane kasutamine võib põhjustada ohtlikke olukordi. ◾ Hoidke käepidemed ja haardepinnad kuivad ja puhtad ning vältige neile õli ja rasva sattumist. Libedad käepidemed ja haardepinnad takistavad seadme ohutut kasutamist ning ootamatutes olukordades käsitsemist.

AKUSEADME KASUTAMINE JA HOOLDUS

◾ Kasutage laadimiseks ainult tootja poolt ette nähtud laadijaid. Akulaadija, mis sobib teatud tüüpi akuplokile, võib põhjustada tulekahju ohtu, kui kasutada seda mõne teise akuplokiga. ◾ Kasutage seadmeid ainult nende jaoks ette nähtud akuplokkidega. Mõne muu akuploki kasutamine võib põhjustada vigastuste ja tulekahju ohtu. ◾ Kui akut ei kasutata, hoidke seda eemal muudest metallesemetest nagu kirjaklambrid, mündid, võtmed, naelad, kruvid ja muud väikesed metallesemed, mis võivad klemmide vahel ühenduse luua. Akuklemmide lühiühendus võib põhjustada põletushaavu ja tulekahju ohtu. ◾ Valedes tingimustes kasutamisel võib akust vedelikku välja tulla; vältige kokkupuudet sellega. Kokkupuute korral loputage veega. Kui vedelik satub silma, pöörduge lisaks ka arsti poole. Akust erituv vedelik võib põhjustada ärritust või põletusi. ◾ Ärge kasutage kahjustunud või modifitseeritud akuplokki või tööriista. Kahjustunud või modifitseeritud akud võivad toimida ettearvamatult, mille tagajärjeks võib olla tulekahju, plahvatus või vigastuste oht. ◾ Vältige akuploki või tööriista kokkupuudet tule või liiga kõrge temperatuuriga. Kokkupuude lahtise tule või temperatuuriga üle 130 °C võib põhjustada plahvatuse. ◾ Järgige kõiki laadimisjuhiseid ja ärge laadige akuplokki või tööriista vale temperatuuri juures (vt juhiseid). Valesti või valel temperatuuril laadimine võib kahjustada akut ja suurendada tulekahju ohtu. OLULISED OHUTUSJUHISED HOIATUS! Elektriliste aiaseadmete kasutamisel tuleb alati järgida järgnevaid elementaarseid ohutusnõudeid. Sedasi väldite tulekahju, elektrilöögi ja vigastuste ohtu.

ENNE KASUTAMIST LUGEGE TÄHELEPANELIKULT

HOIDKE ALLES OHT! Ärge kasutage elektriliinide läheduses. See seade ei ole loodud elektrilöögi eest kaitset pakkuma elektri-õhuliinidega kokkupuute korral. Tutvuge kohalike regulatsioonidega elektri-õhuliinide turvalise kauguse kohta ja veenduge enne tööriista kasutamist, et tööpaik on ohutu ja turvaline.PIKENDUSVARREGA SAE TARVIK — PSA1000286

◾ Hoidke kõik kehaosad töötava sae ketist eemal. Enne sae käivitamist veenduge, et saag pole ühegi objektiga kontaktis. Hetkeline tähelepanematus saega töötamisel võib põhjustada teie riiete või keha keti vahele kinnijäämise. ◾ Vältige tahtmatut kontakti saeketiga või juhtlati relssidega. Need võivad väga teravad olla. Pikendusvarrega sae, saeketi või juhtlati käsitsemisel kasutage alati kindaid ja pikki pükse või jalakaitseid. ◾ Hoidke saagi alati ühe käega tagumisest ja teise käega eesmisest käepidemest. Ühe käega töötamine võib põhjustada raskeid vigastusi seadme operaatorile, abilistele ja/või kõrvalseisjatele. ◾ Hoidke tööriista vaid isoleeritud haardepindadest, kuna saekett võib puutuda kokku varjatud juhtmetega. Kui saeketid puutuvad kokku voolu all olevate juhtmetega, võib elekter levida kettsae katmata metallosadele ja kasutaja saada elektrilöögi. ◾ Kasutage kaitseprille ja kuulmiskaitsmeid. Soovitav on kasutada ka täiendavaid kaitsevahendeid peale, kätele ja jalgadele. Töötingimustele vastav kaitseriietus vähendab saega töötades tekkiva lendavast prahist ja juhuslikust kontaktist põhjustatud õnnetuste raskusastet. ◾ Ärge kasutage pikendusvarrega saagi puu otsas. Puu otsas saagi kasutades tekib vigastusteoht. ◾ Kasutage pikendusvarrega saagi ainult kindlal, tugeval ja tasasel pinnal seistes. Libedatel või ebastabiilsetel pindadel (nt redelil) seistes võite kaotada tasakaalu või kontrolli oma tööriista üle. ◾ Ärge kasutage pikendusvarrega saagi, mis on kahjustatud, valesti kohandatud või pole täielikult ja turvaliselt komplekteeritud. Veenduge, et saekett seiskub pärast päästiku lüliti vabastamist. ◾ Veenduge, et tööpiirkonnas pole naelu, juhtmeid ega muid võõrkehi. ◾ Pinge all oleva oksa lõikamisel olge ettevaatlik, sest see võib teie poole paiskuda. Puukiududes oleva pinge vabanemisel võib mõni oks vedrujõu toimel vastu operaatorit ja/või saagi paiskuda, mille tulemusena kaob kontroll sae üle. ◾ Võsa ja võrsete lõikamisel olge väga ettevaatlik. Õrn materjal võib kiiluda sae keti vahele ja lennata teie poole või tõmmata teid nii, et kaotate tasakaalu. ◾ Liiga jõulisel lõikamisel või sae väärkasutamise korral võite kiirendada juhtlati, keti ja/või ketiratta kulumist. Kett või juhtlatt võib ka katki minna, mille tulemusena võib tekkida tagasilöök või kett või materjal lendu tõusta. ◾ Ärge kasutage juhtlatti hoovana. Paindunud juhtlatt võib põhjustada lati, keti ja/või ketiratta kulumist. Kett või juhtlatt võib ka katki minna, mille tulemusena võib tekkida tagasilöök või kett või materjal lendu tõusta. ◾ Kandke saagi väljalülitatult mõlema käega käepidemetest hoides. Sae transportimisel või hoiustamisel paigaldage lõikeseadmele alati kate. Sae korrektne kasutamine vähendab ohtu, et võiksite kokku puutuda liikuva saeketiga. ◾ Ärge eemaldage lõigatud tükke ega hoidke lõigatavat objekti, kui terad liiguvad. Enne kinnijäänud tükkide eemaldamist veenduge, et lüliti on mitteaktiivses asendis. Saekett jätkab liikumist ka pärast väljalülitamist. Isegi hetkeline tähelepanematus pikendusvarrega pügaja kasutamise ajal võib põhjustada raskeid vigastusi. ◾ Järgige määrimise, keti pingestamise ja komponentide vahetamise juhiseid. Ebakorrektselt pingestatud või määritud kett suurendab tagasilöögi ohtu või võib katki minna. Parimate tulemuste ja vigastusteohu vähendamise jaoks hoidke lõiketera terava ja puhtana. ◾ Hoidke käepidemed kuivana, puhtana ja vältige õli ja rasva sattumist seadmele. Rasvased või õlised käepidemed on libedad, mistõttu võite seadme üle kontrolli kaotada. ◾ Lõigake ainult puitu. Ärge kasutage pikendusvarrega saagi mittesihipäraselt. Näiteks ärge kasutage seda plastmassist, keraamilise või ükskõik millise puidust erineva ehitusmaterjali lõikamiseks. Kui kasutate tööriista mittesihipäraselt, võite tekitada ohtlikke olukordi. ◾ Ärge kasutage saagi halva ilmaga, eriti äikese ohu korral. Niiviisi vähendate pikselöögi saamise ohtu. ◾ Tööriista kõrvale pannes seisake mootor ja eemaldage akuplokk. ◾ Mitte kasutuses olevaid seadmeid hoiustage sisetingimustes. Kui seadet ei kasutata, tuleks seda hoida kuivas ja kõrges lukustatud ning lastele ligipääsmatus kohas ilma akuplokita. ◾ Kontrollige kahjustatud osasid. Enne kui seadme kasutamist jätkate, tuleb kahjustatud piiret või muud detaili hoolikalt kontrollida, et veenduda, et detail toimib korrektselt ja täidab oma funktsiooni. Kontrollige, kas liikuvad komponendid on korrektselt joondatud ja ega ükski osa paindunud pole ning jälgige ka muid aspekte, mis võiksid seadme omadusi mõjutada. Kahjustatud kate või muu kahjustatud detail tuleks korrektselt parandada või asendada ametlikus hoolduskeskuses, välja arvatud juhul, kui selles juhendis pole öeldud teisiti.PIKENDUSVARREGA SAE TARVIK — PSA1000 287

LISAHOIATUSED ◾ Ärge laadige akuplokki niisketes ega märgades tingimustes. ◾ Kasutage ainult joonisel A esitatud akuplokke ja laadijaid. ◾ Akuplokk tuleb seadmelt enne selle tööea lõppu eemaldada. ◾ Aku käitlemisel tuleb järgida ohutusreegleid. ◾ Ärge hävitage akusid põletamise teel. Need võivad plahvatada. Tutvuge kohalike eeskirjadega, et leida võimalikke erijuhiseid akude ja patareide kõrvaldamiseks. ◾ Ärge avage ega lõhkuge akut. Väljuv elektrolüüt on korrodeeriv ning võib silmi ja nahka vigastada. Allaneelamisel võib see mürgine olla. ETTEVAATUST! Elektrolüüt on lahjendatud väävelhape, mis on nahale ja silmadele kahjulik. See on elektrit juhtiv ja korrodeeriv. ◾ Akude käsitsemisel olge hoolikas ja jälgige, et te ei lühista akut elektrit juhtivate esemete (nt sõrmuste, käevõrude, võtmete) abil. Aku või elektrit juhtiv ese võib üle kuumeneda ja põhjustada põletushaavu. ◾ Akuga töötavaid tööriistu pole vaja vooluvõrku ühendada, seega on nad alati töörežiimis. Olge teadlik võimalikest ohtudest ka ajal, mil tööriist pole sisse lülitatud. Seadme hooldamise või remontimise ajal olge ettevaatlik. ◾ Enne tööriista hooldamist, puhastamist või võõrkehade eemaldamist võtke akuplokk seadme küljest ära. ◾ Varuosad - Remondiks võib kasutada ainult identseid EGO originaalvaruosi. Ükskõik missuguse muu tarviku või lisakomponendi kasutamine suurendab vigastuste tekkimise ohtu. ◾ Ärge puhastage voolikuga, vältige vee sattumist mootorisse ja elektriühenduste peale. ◾ Kui esineb olukordi, mida pole käesolevas juhendis kirjeldatud käituge hoolsalt ja lähtuge tervest mõistusest. Küsige abi EGO hoolduskeskusest. ◾ Hoidke see kasutusjuhend alles. Lugege seda sageli ning kasutage seda, et seadet kasutavaid isikuid välja õpetada. Kui te seadet kellelegi laenate, andke sellega kaasa ka käesolev kasutusjuhend, et vältida seadme väärkasutamist ja võimalikke vigastusi.

MÄRKUS: TÄPSED OHUTUSREEGLID ON TEIE TOITEPEA KASUTUSJUHENDIS. SPETSIFIKATSIOONID Juhtlati pikkus 250 mmKeti vint 9,5 mmKeti mõõdik 1,1 mmSaeketi tüüp AC1000/AC1001Juhtlati tüüp AG1000/AG1001Keti õlimahuti maht. 220 mlTöötemperatuur -15 °C – 40 °CHoiustamistemperatuur -20 °C – 70 °CMass (koos ketikattega) 1,89 kgMõõdetud helirõhk L 101,4 dB(A) K=2,36 dB(A) (PH1400E)103,6 dB(A) K=0,67 dB(A) (PH1420E)Helirõhk seadme operaatori kõrva juures L 87,0 dB(A) K=3 dB(A) (PH1400E)89,7 dB(A) K=3 dB(A) (PH1420E)Garanteeritud helirõhu tase L

(vastavalt 2000/14/EC)98 dB(A)Vibratsioon a Eesmine abikäepide2,1 m/s² K=1,5 m/s (PH1400E)3,54 m/s² K=1,5 m/s (PH1420E)Tagumine käepide2,5 m/s

K=1,5 m/s (PH1400E)2,38 m/s

K=1,5 m/s (PH1420E) ◾ Ülalmainitud näitajaid on testitud ja mõõdetud, kasutades toitepead PH1400E/PH1420E. ◾ Ametlik vibratsioonitaseme näit on mõõdetud standardsete testmeetodite kohaselt ja seda võidakse kasutada erinevate tööriistade võrdlemiseks. ◾ Ametlikku vibratsioonitaseme näitu võib kasutada ka algse kokkupuutehinnangu andmiseks.PIKENDUSVARREGA SAE TARVIK — PSA1000288

MÄRKUS: Tegelikul kasutamisel tekkiv vibratsioonitase või ametlikult märgitust erineda; turvalisuse eesmärgil peaks seadme kasutaja kandma kindaid ja kuulmiskaitsmeid. PAKENDI LOEND

Pikendusvarrega sae tarvik 1 Keti kest 1 Kahepoolne mutrivõti 1 Kasutusjuhend 1 Sellele pikendusvarrega saele ettenähtud latt ja kett

4. Kahepoolne mutrivõti

5. Mutrivõtme hoidja

KOKKUPANEK HOIATUS Kui mõni osa on kahjustatud või puudub, ärge kasutage seadet enne, kui see osa on parandatud. Kasutades kahjustatud või vajalike komponentideta seadet, võite saada raskeid vigastusi. HOIATUS Ärge üritage seadet ümber ehitada ega kasutada lisaseadmeid, mis pole mõeldud kasutamiseks selle saega. Kõik niisugused muudatused loetakse väärkasutuseks ja need võivad põhjustada ohtlikke olukordi, mis lõppevad raskete vigastustega. HOIATUS Raskeid vigastusi põhjustada võiva juhusliku käivitumise vältimiseks eemaldage masina osade kokkupaneku ajaks alati akuplokk.

(valikuline) Lisa pikendusvars suurendab lõikamisulatust. See tuleb paigutada toitepea ja pikendusvarrega sae tarviku vahele. Järgige osa „PIKENDUSVARREGA SAE TARVIKU ÜHENDAMINE TOITEPEAGA“ juhiseid, et paigaldada ja kinnitada lisa pikendusvars sae tarviku ja toitepea vahele (joon. C). HOIATUS Kui tarvikut ja toitepead / lisa pikendusvart ei kinnitata ülaltoodud juhiste järgi, võib see põhjustada raskeid vigastusi või surma. HOIATUS Ärge kunagi paigaldage või reguleerige ühtegi tarvikut, kui mootor töötab või aku on paigaldatud. Mootori peatamata jätmine või aku eemaldamata jätmine võib põhjustada raskeid vigastusi. KASUTAMINE OHT Ärge kunagi lõigake elektriliinide, elektrijuhtmete või muude elektriallikate läheduses. Kui latt või kett jääb elektrijuhtme või elektriliini külge kinni, ÄRGE PUUDUTAGE LATTI, KETTI EGA ALUMIINIUMIST VART. NEED VÕIVAD OLLA VOOLU ALL JA VÄGA OHTLIKUD. Hoidke saagi endiselt isoleeritud käepidemest või pange maha ja nihutage ettevaatlikult endast eemale. Enne kui üritate juhet või traatiPIKENDUSVARREGA SAE TARVIK — PSA1000 289

lati ja keti ümbert ära võtta, lülitage elekter välja. Kokkupuude pikendusvarrega sae lati, keti või muude elektrit juhtivate osadega või voolu all olevate juhtmete või traatidega võib põhjustada elektrilöögi läbi surma või raskeid vigastusi. HOIATUS: Ärge muutuge toodet tundma õppides hooletuks. Pidage meeles, et raskeid vigastusi põhjustavaks õnnetuseks piisab ka sekundi murdosa pikkusest tähelepanematusest. HOIATUS: Kandke alati küljekaitsega turvaprille. Vastasel korral võib teile midagi silma lennata ja võite saada ka muud laadi raskeid vigastusi. Enne igakordset kasutamist kontrollige, et seadmel poleks kahjustatud, puuduvaid ega lahtiseid detaile, kruvisid, mutreid, polte jm. Tugevdage kõik kinnitused ja ärge kasutage seadet kuni kõik puuduvad või kahjustatud osad on asendatud. HOIATUS Raskete vigastuste vältimiseks eemaldage alati aku, enne kui asute seadet remontima, puhastama, tarvikuid vahetama või kinni jäänud objekte eemaldama. RAKENDUSED Seadet tohib kasutada allpool loetletud eesmärkidel: ◾ laasimine ◾ pügamine MÄRKUS Seadet tohib kasutada vaid käesolevas juhendis lubatud eesmärgil. Igasugust muud kasutust loetakse väärkasutuseks. LATI JA KETI MÄÄRDEAINE LISAMINE ÕLIPAAKI HOIATUS Ärge suitsetage ega tooge tuleallikaid õli ega sae lähedusse. Õli võib maha valguda ja tulekahju põhjustada. MÄRKUS Ostetud pikendusvarrega saag ei ole algselt õliga täidetud. Enne esmakasutust tuleb õlipaak kindlasti ketiõliga täita. Keti kasutusiga ja lõikevõimekus sõltuvad optimaalsest õlitamisest. Ketti õlitatakse töö käigus ketiõliga automaatselt. Õlitaset tuleks kontrollida iga 20 tööminuti järel ja vajadusel peab õli juurde lisama.

1. Eemaldage toitepea küljest akuplokk.

2. Puhastage õlipaagi kork ja selle ümbrus, et vältida

asendisse ja keerake õlipaagi korki selle eemaldamiseks vastupäeva (joon. D).

4. Kallake ettevaatlikult lati ja keti õli paaki, kuni paagi

kaelani. Ärge laske õlil avast välja voolata. Pühkige üleliigne õli ära ja sulgege õlipaagi kork. MÄRKUS ◾ Ärge kasutage mittepuhtaid, kasutatud või muul moel saastunud õlisid. See võib kahjustada latti või ketti. LÕIKAMISE ETTEVALMISTUSED (joon. B) Vaadake sellest kasutusjuhendist eestpoolt osa „Olulised ohutusjuhised“ sobiva turvavarustuse kohta. ◾ Tõstke juhtlati otsa, et kontrollida, et kett ei oleks liiga lõtv. Kett on õigesti pingestatud, kui juhtlati all pole lõtku ja kett on tihedalt ümber lati, aga seda saab käega ilma painutamata pöörata. Kui pingestust on vaja kohendada, vaadake selle kasutusjuhendi HOOLDUSE osa alt lõiku „LATI JA KETI VAHETAMINE“. ◾ Enne kasutamist kontrollige katte kruvi pingestust. Kui see on lahti, kinnitage see korralikult, keerates seda päripäeva. ◾ Kontrollige, kas saeketi lõikehambad olen teravad ja kett hästi õlitatud. ◾ Võimalikult tugeva haarde ja turvalisuse tagamiseks kasutage mittelibisevast materjalist kindaid. Ärge kunagi seiske otse lõigatava oksa all. Seiske kindlal pinnal ja kohas, kus pole ohtu tasakaalu kaotada. Olge ettevaatlik takistuste suhtes, nagu kännud, puujuured ja kraavid, mis võivad põhjustada kukkumist või komistamist. ◾ Kui mootor töötab, hoidke seadmest alati korralikult kinni. Hoidke seadet tugevalt kahe käega. ◾ Turvalisema ja parema kasutamise jaoks pange õlarihm üle õla. Kohandage õlarihma nii, et teil on mugav töötada. Õlarihma toitepea külge kinnitamiseks järgige juhiseid, mis on toodud PH1400E/PH1420E kasutusjuhendi peatükis ÕLARIHMA PAIGALDAMINE. HOIATUS: Õlarihmal on ka mehhanism kiireks rihma avamiseks ohtlikes olukordades. Ohtlikus olukorras võtke see kohe õlalt ära olenemata rihma asendist.

TÖÖRIISTA KÄIVITAMINE/PEATAMINE

Vaadake toitepea PH1400E/PH1420E kasutusjuhendi osa „TOITEPEA KÄIVITAMINE/PEATAMINE“. TAVALINE LÕIKAMINE (joon. E ja F) Järgige alltoodud juhiseid, et vältida puu- või põõsakoore kahjustamist. Ärge saagige edasi-tagasi.

1. Esmalt tehke üks mitte sügav lõige (1/4 oksa

läbimõõdust) peaoksa või tüve lähedal asuva oksa alumisele küljele.

2. Tehke teine lõige oksa pealmiselt küljelt esimesest

lõikest eestpoolt. Jätkake oksa läbilõikamist, kuni oks eraldub puu küljest. Olge oksa kukkudes valmis tööriista raskust tasakaalustama.PIKENDUSVARREGA SAE TARVIK — PSA1000290

3. Viimane lõige tehke tüve lähedalt.

MÄRKUS Teise ja viimase lõike (ehk oksa pealtpoolt lõikamise) ajal hoidke hambulist tugirauda lõigatava oksa vastas (joon. F). See aitab oksa paigal hoida ja muudab kerget survet avaldades allpoole lõikamise lihtsamaks. Liiga jõuliselt lõigates võite kahjustada latti, ketti või mootorit.4. Kohe pärast lõike lõpetamist vabastage toitepea päästik. MÄRKUS Lõikamisjuhiste mittejärgimine võib põhjustada lati ja keti oksa sisse kinnijäämise. Sellisel juhul tuleb toimida järgnevalt.1. Seisake mootor ja eemaldage akupakk. 2. Kui maapinnalt on võimalik oksani ulatuda, tõstke oksa üles, samal ajal saagi hoides. See peaks sae kinnijäämisest vabastama. 3. Kui saag on jätkuvalt kinni, kutsuge endale professionaal appi.

LAASIMINE JA PÜGAMINE

See pikendusvarrega sae tarvik on mõeldud väikeste, kuni 20 cm läbimõõduga oksade lõikamiseks. Parimate tulemuste saavutamiseks järgige järgnevaid ettevaatusabinõusid.1. Mõelge lõike tegemine hoolikalt läbi. Olge valvsad oksa kukkumise suuna suhtes. HOIATUS Oks võib kukkuda ootamatus suunas. Ärge seiske otse lõigatava oksa all. 2. Kõige tavalisem lõikamispositsioon on seadme asetamine 60-kraadise või väiksema nurga alla (joon. G). Sae varre ja maapinna vahelise nurga suurenedes kasvab esimese (ehk oksa alumiselt küljelt) lõike tegemise raskus. 3. Eemaldage pikad oksad mitmes etapis. 4. Lõigake esmalt ära madalamad oksad, siis on ülemistel oksadel allakukkumiseks rohkem ruumi. 5. Töötage aeglaselt, hoides mõlema käega tugevalt saest kinni. Seiske kindlal pinnal ja hoidke tasakaalu. 6. Ärge lõigake redelil seistes, see on äärmiselt ohtlik. Selliseid töid võivad teostada ainult professionaalid.7. Ärge lõigake põhioksa ega tüve lähedalt enne, kui olete ära lõiganud suurema osa oksa raskusest ja selle kaalu vähendanud. Järgige lõikamisjuhiseid, et vältida puu põhiharu koore eemaldamist. 8. Ärge kasutage pikendusvarrega saagi puude langetamiseks ega palkide saagimiseks. 9. Elektrilöögi vältimiseks ärge kasutage seadet elektri-õhuliinidele lähemal kui 15 m ja hoidke kõrvalseisjad vähemalt 15 m kaugusel (joon. G). HOOLDUS HOIATUS enne seadme kontrolli, puhastamist või hooldust tuleb mootor peatada ja oodata kõigi liikuvate osade peatumist ja eemaldada akupakk. Juhiste mittejärgimine võib põhjustada tõsise vigastuse või varalise kahju. HOIATUS Remontimisel kasutage vaid originaalvaruosi. Mis tahes muude osade kasutamine võib põhjustada ohtlikke olukordi või seadet kahjustada. Ohutuse ja seadme usaldusväärsuse huvides peab kõik parandused, peale nende, mis on selles hooldusjuhises kirjas, tegema kvalifitseeritud hooldustehnik. ÜLDINE HOOLDUS Vältige plastosade puhastamisel lahustite kasutamist. Enamik plastmasse on kaubanduslike lahustite suhtes tundlikud ja võivad nende kasutamisel kahjustada saada. Kasutage mustuse, tolmu, õli, rasva jm eemaldamiseks puhast lappi. SEADME PUHASTAMINE ◾ Pärast iga kasutuskorda eemaldage aku ja puhastage kett ja juhtlatt pehme harjaga. Pühkige sae pinda puhta niiske lapiga, millele on lisatud pehmetoimelist seepi. ◾ Eemaldage ketiratta kate ja puhastage juhtlatt, sae kett, ketiratas ja ketiratta kate pehme harjaga mustusest. ◾ Saeketi vahetamisel eemaldage juhtlati soonest alati puidutükid, saepuru ja mustus. MÄRKUS Ärge kasutage plastmasskomponentide või käepideme puhastamiseks tugevatoimelisi puhastusaineid. Seadme osi võivad kahjustada teatud aromaatsed õlid (nt männi- või sidruniõli).

LATI JA KETI ASENDAMINE

HOIATUS: Ärge puudutage ega reguleerige ketti, kui mootor töötab. Sae kett on väga terav. Ketti hooldades kasutage alati kaitsekindaid. MÄRKUS Juhtlati ja keti asendamisel kasutage alati selle sae jaoks mõeldud lati ja keti kombinatsiooni, mis on esitatud osas „Sellele pikendusvarrega saele ettenähtud latt ja kett“. Eemaldage kulunud latt ja kett 1. Eemaldage aku, laske sael jahtuda ja keerake õlipaagi kork tugevamalt kinni.2. Pange pikendusvarrega sae tarvik külili nii, et ketiratta kate jääb ülespoole.PIKENDUSVARREGA SAE TARVIK — PSA1000 291

mutrivõtit, et katte kruvi lahti keerata, seejärel eemaldage kruvi ja ketiratta kate. Puhastage ketiratta kate kuiva lapiga ja hoidke see kokkupaneku jaoks käepärast (joon. H).

4. Eemaldage latt ja kett paigalduskohast. Eemaldage

kulunud kett lati küljest. MÄRKUS Kui lati ja keti eemaldamine paigalduskoha küljest ei õnnestu, seadke saag püstisesse asendisse, toetage ühe käega latti, keerake teise käega ketipingestuskruvi vastupäeva (joon. I) ja seejärel eemaldage latt koos ketiga. MÄRKUS: Nüüd saate kontrollida ka ega ketiratas kulunud või kahjustatud pole. Uue lati ja keti paigaldamine

1. Paigaldage uus kett siledal pinnal hammastele ja

tõmmake kõik kühmud sirgeks (joon. J).

2. Paigutage ketiajami lülid juhtlati soonde. Paigutage

kett nii, et juhtlati tagaossa jääks tühi silmus (joon. K). Joonise K osade kirjeldus: K-1 ketiajami lülid K-2 juhtlati soon

3. Hoidke ketti juhtlatil ja asetage silmus ümber sae

ketiratta. MÄRKUS Ketile on graveeritud väikesed suunavad nooled. Veel üks suunav nool on tööriista kerel (joon. L). Sae keti ketiratta peale panemisel veenduge, et ketil olevate noolte suund ÜHTIB kerel oleva noole suunaga. Kui noolte suunad on vastupidised, pöörake juhtlatt koos ketiga ümber (joon. M). Joonise L osade kirjeldus: L-1 ketiratas L-2 pingekohandustihvt L-3 joonduskumerus L-4 ketipingestuskruvi L-5 juhtlati ava

4. Asetage juhtlatt paigalduskohta, libistades juhtlati

ava üle joonduskumeruste, kontrollides, et pingekohandustihvt siseneb lati otsas asuvasse madalamasse auku (joon. L). MÄRKUS Kui pingekohandustihvti auku sobitamine ei õnnestu, kohendage ketipingestuskruvi kuni pingekohandustihvt paigutub täpselt auku.

6. Eemaldage keti lõtk, keerates ketipingestuskruvi

päripäeva, kuni kett sobitub täpselt juhtlati ümber ja lülid on juhtlati soones, seejärel tõstke juhtlati otsa üles, et kontrollida, et lõtku poleks. Laske juhtlati ots lahti ja pöörake ketipingestuskruvi üks kord päripäeva. Korrake toimingut kuni kett on sirge (joon. N).

7. Hoidke juhtlati otsa üleval ja keerake ketiratta katte

kruvi tugevalt kinni. MÄRKUS Juhtlati tööea pikendamiseks pöörake latt aeg-ajalt teistpidi. MÄRKUS Kui kett on liiga pingul, ei käi see ringi. Lõdvendage natuke ketiratta katte kruvi ja keerake pingestuskruvi 1/4 pööret vastupäeva. Tõstke juhtlati ots üles ja keerake ketiratta katte kruvi uuesti tugevalt kinni. Kontrollige, kas kett pöörleb paindumata.

ETTEVAATUST Enne kasutamist peab sae kett olema õigesti pinguldatud.

2. Lõdvendage katte kruvi, kuni see on sõrmede

tugevusega kinni keeratud.

3. Pingestamiseks pöörake ketipingestuskruvi

päripäeva. Lisainfo saamiseks vaadake selle kasutusjuhendi osa „JUHTLATI JA KETI VAHETAMINE“. ◾ Külm kett on õigesti pingestatud, kui juhtlati all pole lõtku ja kett on tihedalt ümber lati, aga seda saab käega ilma painutamata pöörata. Kui ketilülide lamedad osad ei ole lati soones, tuleb ketti pinguldada (joon. O). ◾ Tavaliselt keti temperatuur töö käigus tõuseb. Normaalselt pingestatud sooja keti lülid on umbes 1,3 mm võrra juhtlati soonest väljas (joon. P). MÄRKUS Uued ketid venivad. Kontrollige keti pinguldatust sageli ja pinguldage vastavalt vajadusele. MÄRKUS Soojalt pinguldatud kett võib jahtudes liiga pingul olla. Enne järgmist kasutuskorda kontrollige külma keti pinguldatust.

ÜLEKANDEHAMMASRATASTE MÄÄRIMINE

Ülekandehammasrattaid peab määrima korrapäraselt hammasrataste määrdega. Kontrollige määrde taset hammasrataste ümbrises iga kord, kui olete 50 tundi toodet kasutanud, võttes ära tihenduskruvi ühelt ümbrise küljelt.PIKENDUSVARREGA SAE TARVIK — PSA1000292

Kui määret ei ole hammasrataste hambavahedes näha, jälgige allolevaid juhiseid, et 3/4 mahust määrdega täita. Ärge ülekandehammasrattaid määrdega täiesti täitke.

1. Asetage pikendusvarrega sae tarvik külili nii, et

tihenduskruvi jääb ülespoole (joon. Q).

2. Kasutage kaasasolevat kahepoolset mutrivõtit, et

sisestuskruvi lõdvendada ja eemaldada.

3. Kasutage süstalt (ei ole kaasas), et natuke määret

kruvi auku pritsida, ja jälgige, et te ei ületa 3/4 mahust.

Juhtlati tipu juures asub ketiratas. Selleks et juhtlati tööiga pikendada, tuleb ketiratast iga nädal õlitada, lisades süstlaga (ei ole kaasas) määrdeauku ketiõli (joon. R). Pöörake juhtlatti ja veenduge, et määrdeaugud ja keti soon on puhtad. Joonise R osade kirjeldus: R-1 määrimisauk R-2 juhtlati tipu juures asuv ketiratas

pikendusvarrega sae tarvikut. Hooldamise ja transportimise ajaks eemaldage alati akuplokk.

2. Enne pikendusvarrega sae tarviku hoiustamist ja

transportimist pange juhtlati ja keti peale alati juhtlati kate. Olge ettevaatlik ja vältige keti teravaid hambaid.

3. Enne hoiustamist puhastage saag hoolikalt.

Hoidke pikendusvarrega saagi kuivas lukustatud ja/või lastele ligipääsmatus kohas, kus on sisetingimused, ja hoidke eemal korrodeerivatest ainetest, nagu aiakemikaalid ja sulatussoolad.

4. Kui eemaldate pikendusvarrega sae tarviku

toitepea küljest ja hoiustate seda eraldi, paigaldage otsakork tarviku varre külge, et mustus ei pääseks ühendusdetaili. Keskkonnakaitse Ärge visake elektriseadmeid, kasutatud akut ega laadurit olmeprügi hulka! Viige toode volitatud taaskäitleja juurde ja võimaldage selle komponendid sorteerituna kõrvaldada. Elektritööriistad tuleb viia keskkonnakaitsenõudeid järgivasse jäätmekäitluskeskusesse.PIKENDUSVARREGA SAE TARVIK — PSA1000 293

Mootor ei tööta ◾ Akuplokk pole saega ühendatud. ◾ Kinnitage akuplokk sae külge. ◾ Sae ja aku vahel puudub elektriline ühendus. ◾ Eemaldage aku, kontrollige ühendusi ja paigaldage akuplokk tagasi. ◾ Akuplokk on tühi. ◾ Laadige akuplokk. ◾ Enne päästikule vajutamist ei vajutatud lukustusnuppu. ◾ Sae sisselülitamiseks vajutage lukustushooba ja hoidke seda all ning suruge päästik alla. ◾ Akuplokk või toitepea on liiga kuum. ◾ Jahutage akuplokki või toitepead, kuni temperatuur langeb alla 67 °C. ◾ Sae kett on puidu sisse kinni jäänud. ◾ Vabastage päästik; eemaldage sae kett ja juhtlatt puidu küljest ning käivitage saag uuesti. ◾ Lati soones on mustust. ◾ Suruge sae kett vastu puitu ning liigutage mustuse eemaldamiseks saagi edasi-tagasi. ◾ Ketiratta kattes on mustus. ◾ Eemaldage akuplokk ning seejärel ketiratta kate ja puhastage seade mustusest.Mootor töötab, aga kett ei käi ringi ◾ Kett ei haaku ketirattaga. ◾ Eemaldage akuplokk ja paigaldage kett uuesti, jälgides, et selle lülid on korrektselt hammaste vahel.Saag ei lõika korralikult. ◾ Ebapiisav pinge. ◾ Eemaldage akuplokk ja kohendage keti pinget, järgides juhiseid osas “KETI PINGE MUUTMINE”. ◾ Lõtv kett. ◾ Laske kvalifitseeritud hooldustehnikul ketiterasid teritada. ◾ Kett on paigaldatud tagurpidi. ◾ Eemaldage akuplokk ja paigaldage sae kett uuesti, järgides juhiseid osas „JUHTLATI JA KETI VAHETAMINE“. ◾ Kulunud kett. ◾ Eemaldage akuplokk ja vahetage kett välja, järgides juhiseid osas „JUHTLATI JA KETI VAHETAMINE“. ◾ Kuiv või liigselt pinguldatud kett. ◾ Kontrollige õlitaset. Vajadusel lisage õli. ◾ Kett pole lati hammastiku vahel. ◾ Eemaldage akuplokk ja paigaldage sae kett uuesti, järgides juhiseid osas „JUHTLATI JA KETI VAHETAMINE“.Latt ja kett on kuumad ja suitsevad ◾ Kontrollige ega kett liiga pinges pole. ◾ Eemaldage akuplokk ja kohendage keti pinget, järgides juhiseid osas "KETI PINGE MUUTMINE". ◾ Keti õlimahuti on tühi. ◾ Lati ja keti määrdeaine lisamine. ◾ Juhtlati soones on mustust. ◾ Eemaldage soones olev mustus GARANTII
