Produkto tipas	Ilgakotė genėjimo dalis variklio blokui
Prekės ženklas	EGO
Modelis	PSA1000
Grandininės padangos ilgis	250 mm
Grandinės žingsnis	9,5 mm
Gylio ribotuvas	1,1 mm
Rekomenduojamas grandinės tipas	AC1000 / AC1001
Rekomenduojamas grandininės padangos tipas	AG1000 / AG1001
Grandinės alyvos bako talpa	220 ml
Svoris (su padangos apsauga)	1,89 kg
Naudojimo temperatūra	nuo -15°C iki 40°C
Laikymo temperatūra	nuo -20°C iki 70°C
Garantinis akustinės galios lygis	104 dB(A)
Vibracijos lygis (priekinė rankena)	2,1 m/s² (K=1,5 m/s²)
Vibracijos lygis (galinė rankena)	2,5 m/s² (K=1,5 m/s²)
Pritaikymas	Šakų karpymas, genėjimas
Maitinimas	EGO 56 V ličio jonų baterija (parduodama atskirai)
Pakuotės turinys	Ilgakotė genėjimo dalis, grandinės gaubtas, dvipusis raktas, naudojimo instrukcija
Sauga	Saugos simboliai: dėvėti akių apsaugą, klausos apsaugą, pirštines, apsauginius batus; nenaudoti arčiau kaip 15 m nuo elektros linijų
Priežiūra	Valyti po kiekvieno naudojimo, reguliariai tepti pavaras kas 50 val., keisti padangą ir grandinę
Atsarginės dalys	Naudoti tik originalias EGO dalis (padanga AG1000/AG1001, grandinė AC1000/AC1001)
Garantija	Žr. EGO garantijos politiką egopowerplus.eu

Dažnai užduodami klausimai - PSA1000 EGO

Kokie EGO variklių blokai yra suderinami su ilgakote genėjimo dalimi PSA1000?

PSA1000 dalis skirta naudoti su EGO variklių blokais PH1400E ir PH1420E (LITHIUM-ION 56 V).

Kaip sumontuoti ilginimo dalį ant variklio bloko?

Įsitikinkite, kad baterija išimta, tada atlikite procedūrą, aprašytą variklio bloko instrukcijoje. Tarp bloko ir ilginimo dalies galima įdėti pasirinktinį prailgintuvą, kad padidintumėte pasiekiamumą.

Kokią alyvą naudoti grandinei?

Naudokite tik grandinės ir padangos alyvą. Nenaudokite nešvarios ar panaudotos alyvos. Bakas turi 220 ml talpą ir turi būti pripildytas prieš kiekvieną naudojimą.

Kaip sureguliuoti grandinės įtempimą?

Išimkite bateriją, šiek tiek atsukite krumpliaračio dangtelio varžtą, pasukite įtempimo varžtą pagal laikrodžio rodyklę, kol grandinė nesusmigs po padanga. Šalta grandinė turi būti sureguliuota, karšta grandinė gali smigti maždaug 1,3 mm.

Koks yra saugus atstumas nuo elektros linijų?

Niekada nenaudokite įrankio arčiau kaip 15 metrų nuo viršutinių elektros linijų. Prisilietimas gali sukelti mirtiną elektros smūgį.

Kokias šakas galiu pjauti šiuo genėtuvu?

Įrankis skirtas pjauti šakas iki 20 cm skersmens. Pirmiausia atlikite pjūvį iš apačios (1/4 skersmens), tada iš viršaus toliau, kad išvengtumėte žievės atplėšimo.

Ką daryti, jei grandinė įstringa medienoje?

Išjunkite variklį ir išimkite bateriją. Jei galite pasiekti šaką nuo žemės, pakelkite ją laikydami įrankį, kad atlaisvintumėte. Jei nepadeda, kreipkitės į specialistą.

Kaip prižiūrėti genėtuvą po naudojimo?

Išimkite bateriją, nuvalykite grandinę ir padangą minkštu šepetėliu, nušluostykite paviršių drėgna šluoste ir švelniu muilu. Laikykite įrankį viduje, sausoje vietoje, vaikams nepasiekiamoje vietoje.

Kada reikia pakeisti padangą ir grandinę?

Pakeiskite juos, kai jie susidėvi arba sugenda. Naudokite tik rekomenduojamus modelius: padanga AG1000/AG1001 ir grandinė AC1000/AC1001. Laikykitės išmontavimo ir surinkimo procedūros, aprašytos instrukcijoje.

Grandinė nesisuka, nors variklis veikia, ką daryti?

Patikrinkite, ar grandinė tinkamai sujungta su pavaros krumpliaračiu. Išimkite bateriją, nuimkite krumpliaračio dangtelį ir sumontuokite grandinę iš naujo, įsitikindami, kad pavaros grandys tinkamai priglunda prie krumpliaračio.

NAUDOJIMO INSTRUKCIJA PSA1000 EGO

LT Aukštuminio pjūklo jtaisas 230

LV Zaru zāga pierīce 243

POUŽITÍ A PÉČE O STROJ

POUŽITÍ A PÉČE O AKUMULÁTOROVÝ STROJ

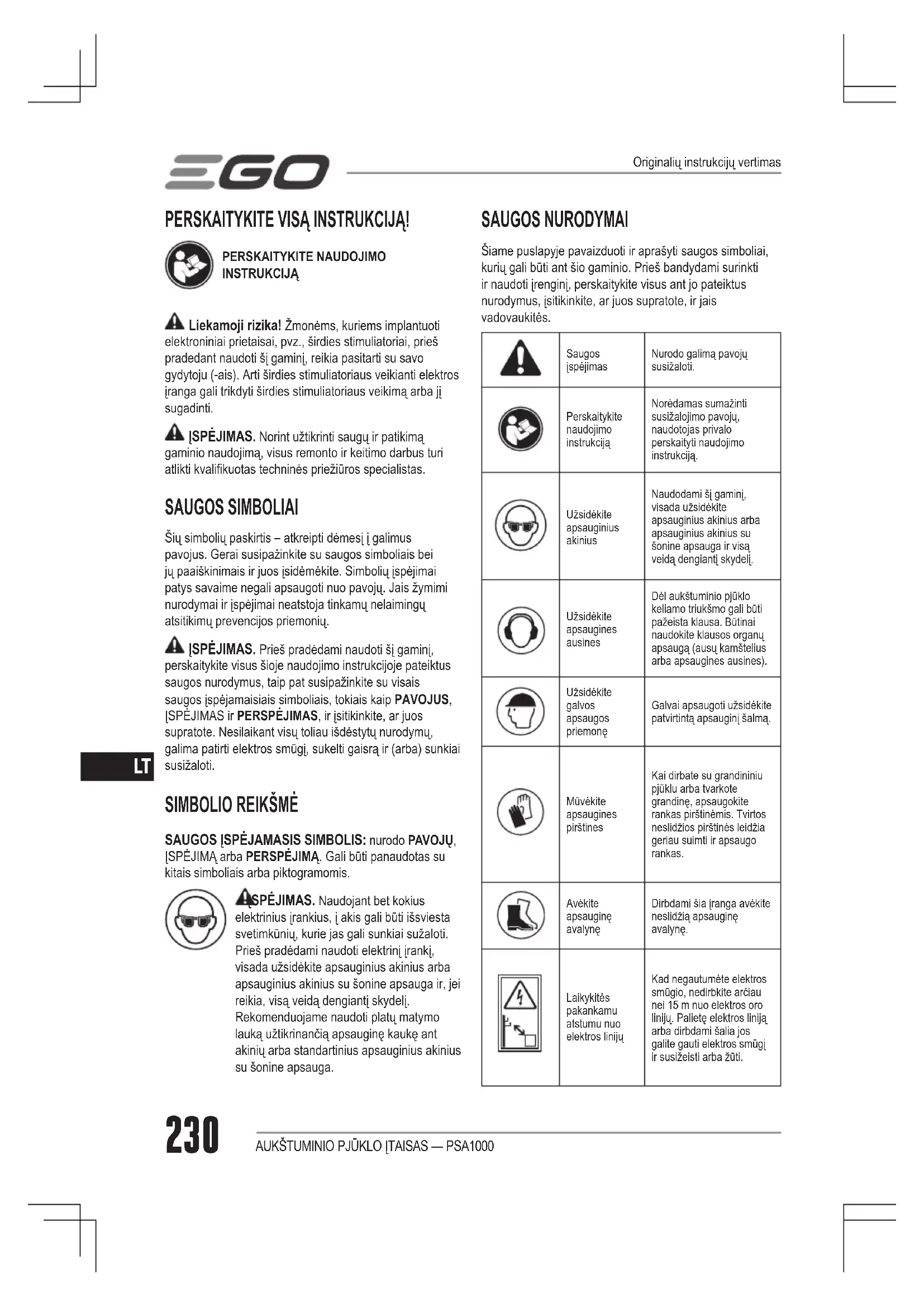

Liekamoji rizika! Žmonėms, kuriems implantuoti elektroniniai prietaisai, pvz., širdies stimuliatoriai, prieš pradedant naudoti šį gaminiį, reikia pasitarti su savo gydytoju (-ais). Arti širdies stimuliatoriaus veikianti elektros įranga gali trikdyti širdies stimuliatoriaus veikimą arba jį sugadinti.

⚠️ ISPĖJIMAS. Norint užtikrinti saugų ir patikimą gaminio naudojimą, visus remonto ir keitimo darbus turi atlikti kvalifikuotas techninės priežiūros specialistas.

SAUGOS SIMBOLIAI

Šių simbolių paskirtis – atkreipti dėmesį į galimus pavojus. Gerai susipažinkite su saugos simboliais bei jų paaiškinimais ir juos įsidėmėkite. Simbolių įspėjimai patys savaime negali apsaugoti nuo pavojų. Jais žymimi nurodymai ir įspėjimai neatstoja tinkamų nelaimingų atsitikimų prevencijos priemonių.

⚠️ ISPĖJIMAS. Prieš pradėdami naudoti šį gamini, perskaitykite visus šioje naudojimo instrukcijoje pateiktus saugos nurodymus, taip pat susipažinkite su visais saugos įspėjamaisiais simboliais, tokiais kaip PAVOJUS, ISPĖJIMAS ir PERSPĖJIMAS, ir įsitikinkite, ar juos supratote. Nesilaikant visų toliau išdėstytų nurodymų, galima patirti elektros smūgį, sukelti gaisrą ir (arba) sunkiai susižaloti.

SIMBOLIO REIKŠMĚ

SAUGOS [SPĖJAMASIS SIMBOLIS: nurodo PAVOJU, SPĖJIMA arba PERSPĖJIMA. Gali būti panaudotas su kitais simboliais arba piktogramomis.

A SPÉJIMAS. Naudojant bet kokius elektrinius irankius, i akis gali būti išsviesta svetimkūnių, kurie jas gali sunkiai sužaloti. Prieš pradėdami naudoti elektrinį irankį, visada užsidėkite apsauginius akinius arba apsauginius akinius su šonine apsauga ir, jei reikia, visą veidą dengiantį skydelį. Rekomenduojame naudoti platų matymo lauką užtikrinančią apsauginę kaukę ant akinių arba standartinius apsauginius akinius su šonine apsauga.

SAUGOS NURODYMAI

Šiame puslapyje pavaizduoti ir aprašyti saugos simboliai, kurių gali būti ant šio gaminio. Prieš bandydami surinkti ir naudoti įrenginį, perskaitykite visus ant jo pateiktus nurodymus, įsitikinkite, ar juos supratote, ir jais vadovaukitės.

	Saugos įspėjimas	Nurodo galimą pavojų susižaloti.
	Perskaitykite naudojimo instrukciją	Norėdamas sumažinti susižalojimo pavojų, naudotojas privalo perskaityti naudojimo instrukciją.
	Užsidėkite apsauginius akinius	Naudodami šį gaminį, visada užsidėkite apsauginius akinius arba apsauginius akinius su šonine apsauga ir visą veidą dengiantį skydelį.
	Užsidėkite apsaugines ausines	Dėl aukštuminio pjūklo keliamo triukšmo gali būti pažeista klausa. Būtinai naudokite klausos organų apsaugą (ausų kamštelius arba apsaugines ausines).
	Užsidėkite galvos apsaugos priemonę	Galvai apsaugoti užsidėkite patvirtintą apsauginį šalma.
	Mūvėkite apsaugines pirštines	Kai dirbate su grandininiu pjūklu arba tvarkote grandinę, apsaugokite rankas pirštinėmis. Tvirtos neslidžios pirštinės leidžia geriau suimti ir apsaugo rankas.
	Avėkite apsauginę avalynę	Dirbdami šia įranga avėkite neslidžią apsauginę avalynę.
	Laikykitės pakankamu atstumu nuo elektros linijų	Kad negautumėte elektros smūgio, nedirbkite arčiau nei 15 m nuo elektros oro linijų. Palietę elektros liniją arba dirbdami šalia jos galite gauti elektros smūgį ir susižeisti arba žūti.
	Saugokite nuo lietaus	Nedirbkite su žoliapjove lyjant lietui, taip pat nepalikite lauke, kai lyja.
	CE	Šis gaminys atitinka taikomas EB direktyvas.
	UKCA	Šis gaminys atitinka jam taikomus JK reglamentus.
	WEEE	Elektros prietaisų atliekas draudžiama utilizuoti kartu su buitinėmis atliekomis. Perduoti įgaliotam perdirbėjui.
	Triukšmas	Garantuojamas garso galios lygis. Triukšmo sklaida i aplinką atitinka Europos Bendrijos direktyvą.
V	Voltas Įtampa
mm	Milimetras lgis arba dydis
cm	Centimetras lgis arba dydis
kg	Kilogramas Svoris
	Sūkiai be apkrovos	Sukimosi greitis, kai nėra apkrovos
... /min	Per minutę Apsisukimai per minutę
[WWW3]	Nuolatinė elektros srovė	Srovės tipas arba charakteristika

BENDRIEJI |RENGINIO SAUGOS |SPÈJIMAI

⚠️ ISPĖJIMAS: Perskaitykite ir peržiūrėkite visus su šiuo įrenginiu pateiktus saugos nurodymus, instrukcijas, paveikslėlius ir specifikacijas. Nesilaikant visų toliau išdėstytų nurodymų galima patirti elektros smūgį, sukelti gaisrą ir (ar) sunkiai susižaloti.

Išsaugokite visas instrukcijas su įspėjimais, nes jų gali prireikti ateityje.

ispėjimuose vartojamu terminu „įrenginys“ vadinamas iš elektros lizdo maitinamas (laidinis) arba akumuliatorinis įrenginys.

SAUGA DARBO ZONOJE

- Darbo vieta turi būti švari ir gerai apšviesta. Jei darbo vieta netvarkinga ar blogai apšviesta, gali įvykti nelaimingas atsitikimas.

■ Nedirbkite su jrenginiu sprogioje aplinkoje, pvz., ten, kur yra degiujų skysčių, dujų arba dulkių.
jrenginys kibirkščiuoja, o kibirkštys gali uždegti dulkes arba garus.

- Dirbdami su elektriniu jrenginiu, neleiskite artintis vaikams ir pašaliniams asmenims. Dél dèmesio blaškymo galite nesuvaldyti jrenginio.

ELEKTROS SAUGA

■ Elektrinio jrenginio kištukas turi tikti elektros lizdui. Niekada jokiais būdais kištuko neperdarykite. Su jžemintais elektriniais jrenginiais nenaudokite jokių kištuko adapterių. Originalūs kištukai, tiksliai tinkantys elektros tinklo lizdui, sumažina elektros smūgio pavojų.

■ Nesilieskite prie jžemintų paviršių, pavyzdžiui, vamzdžių, radiatorių, viryklių ir šaldytuvų. Jei jūsų kūnas bus jžemintas, padidės elektros smūgio pavojus.

■ Nenaudokite jrenginio lyjant ar drègmès salygomis. I jrenginį patekęs vanduo gali padidinti elektros smūgio arba gedimo pavojų, dėl kurio galite susižaloti.

■ Atsargiai elkitės su maitinimo laidu. Niekada nenaudokite laido nešimui, traukimui arba įkroviklio atjungimui nuo maitinimo tinklo. Saugokite laidą nuo kaitros šaltinių, alyvos, aštrių briaunų ir judančių dalių. Pažeidus arba supainiojus laidus išauga pavojus patirti elektros smūgį.

■ Kai su elektriniu jrenginiu dirbate lauke, naudokite laukui skirtą laido ilgintuvą. Naudojant laukui skirtą maitinimo laida, sumažėja pavojus patirti elektros smūgį.

■ Jei nėra galimybės išvengti elektrinio įrenginio naudojimo drėgnoje vietoje, naudokite maitinimo šaltinį, apsaugotą nuotėkio rele. Nuotėkio relė sumažina pavojų patirti elektros smūgį.

ASMENINÉ SAUGA

三GO

■ Naudodami jrengini būkite budrūs, stebėkite, ką darote, ir vadovaukitės sveika nuovoka. Nedirbkite su jrenginiu, jei esate pavargę arba vartojote narkotikus, alkoholį ar medikamentus. Neatidumo akimirka dirbant su jrenginiais gali lemti sunkią traumą.

Naudokite asmeninės apsaugos priemones. Visada būkite su apsauginiais akiniais. Atitinkamomis sąlygomis naudojamos apsaugos priemonės, pvz., respiratorius, neslidūs apsauginiai batai, šalmas arba ausinės, sumažina pavoju susižaloti.

■ Apsisaugokite nuo atsitiktinio jungimo. Prieš jungdami įrengini prie maitinimo šaltinio ir (ar) sudėtinės baterijos, prieš įrengini keldami arba nešdami įsitikinkite, kad jungiklis yra išjungimo padėtyje. Nešant elektrinius įrenginius uždėjus pirštą ant jungiklio arba netyčia jungiant įrengini su ijungtu jungikliu, gali įvykti nelaimingas atsitikimas.

■ Prieš ijungdami įrenginį patraukite į šalį visus reguliavimo raktus ir veržliarakčius. įrenginio sukamojoje dalyje likus raktui ar veržliarakčiui galima susižaloti.

■ Nesistenkite pasiekti pernelyg toli. Visada stovėkite tvirtai ir išlaikykite pusiausvyra. Taip geriau suvaldysite įrenginį netikėtose situacijose.

- Devėkite tinkamus drabužius. Nedėvėkite laisvų drabužių ir nenešiokite laisvai kabančių papuošalų. Saugokite savo plaukus ir drabužius nuo judančių dalių. Laisvus drabužius, papuošalus ar ilgus plaukus gali įtraukti judančios dalys.

■ Jei yra įtaisai, skirti dulkių išsiurbimo ir surinkimo įtaisams prijungti, tinkamai juos prijunkite ir naudokite. Naudojant dulkių surinkimo įrenginius, gali sumažėti su dulkėmis susijusių pavojų.

■ Net ir dažnai naudodami jrenginius, pernelyg savimi nepasitikėkite ir nepraraskite budrumo, laikykitės saugaus jrenginio naudojimo taisyklių. Užtenka akimirkos išsiblaškymo, kad dėl neatsargaus veiksmo sunkiai susižalotumėte.

IRENGINIO NAUDOJIMAS IR PRIEŽIŪRA

■ įrenginio pernelyg nespauskite. Naudokite jūsų darbui tinkamą įrenginį. Veikdamas numatytuoju greičiu, tinkamas įrenginys darbą atlieka veiksmingiau ir saugiau.

■ Nenaudokite irenginio, jeigu jo negalima jungti ar išjungti jungikliu. Irenginys, kurio jungiklis neveikia, yra pavojingas ir ji būtina sutaisyti.

■ Prieš reguliuodami jrengini, keisdami jo priedus arba padėdami jį i laikymo vietą, atjunkite kištuką nuo maitinimo šaltinio ir (ar) išimkite sudėtinę bateriją. Tokia saugumo priemonė apsaugos jus nuo

netyčinio įrenginio įjungimo.

■ Nenaudojamą įrenginį laikykite vaikams neprieinamoje vietoje ir neleiskite įrenginio naudoti asmenims, kurie nėra susipažinę su jo naudojimu ar šiomis instrukcijomis. Neapmokytų žmonių naudojami įrenginiai kelia pavojų.

- Vykdykite jrenginio ir priedų techninę priežiūrą. Patikrinkite, ar judančios dalys suderintos ir nestringa, ar nėra lūžusių dalių, ar nėra kitų sąlygų, galinčių turėti įtakos jrenginio veikimui. Jei jrenginys pažeistas, prieš naudodami ji sutaisykite. Dauguma nelaimingų atsitikimų įvyksta dėl prastai prižiūrimų jrenginių.

- Pjovimo jrenginiai turi būti aštrūs ir švarūs. Tinkamai prižiūrimi pjovimo jrenginiai su aštriais peiliais rečiau stringa ir lengviau valdomi.

■ Irenginj, priedus, antgalius ir kitas dalis naudokite pagal šią instrukciją, atsižvelgdami i darbo sąlygas ir atliekamą darbą. Naudojant Irenginj ne pagal paskirti gali susidaryti pavojingos aplinkybės.

■ Rankenos ir sugriebimo paviršiai turi būti sausi, švarūs ir neištepti alyva ar tepalu. Dėl slidžių rankenų ir laikymo paviršių įrenginį sunku saugiai valdyti ir jis gali išsprūsti netikėtomis aplinkybėmis.

AKUMULIATORINIO İRENGINIO NAUDOJIMAS IR PRIEŽIŪRA

Kraukite naudodami tik gamintojo nurodyta ikrovikli. Ikroviklis, tinkamas vieno tipo sudétinei baterijai, gali kelti gaisro pavoju, jei naudojamas su kita tipo sudétine baterija.

■ Irenginius naudokite tik su jiems skirtomis sudėtinėmis baterijomis. Naudojant kitokias sudėtines baterijas gali kilti sužalojimų ir gaisro pavojus.

■ Nenaudojama sudėtinė baterija turi būti laikoma atokiau nuo metalinių daiktų, tokių kaip sąvaržėlės, monetos, raktai, vinys, varžtai ar kiti smulkūs metaliniai daiktai, galintys sujungti abu baterijos gnybtus. Ivykus trumpajam jungimui tarp baterijos gnybtų galima nusideginti ar gali kilti gaisras.

- Dėl netinkamų sąlygų iš baterijos gali ištekėti skystis – nelieskite jo. Skysčiui atsitiktinai patekus ant odos, nedelsiant nuplaukite vandeniu. Jeigu skysčio pateko į akis, kreipkitės ir į gydytojus. Iš baterijos ištekėjęs skystis gali diriginti arba nudeginti.

■ Nenaudokite pažeistos ar modifikuotos baterijos ar irenginio. Pažeistos ar modifikuotos baterijos gali kelti gaisro, sprogimo ar sužalojimo pavojų.

■ Sudėtinės baterijos ar įrenginio negalima deginti

ar kaitinti. Bateriją deginant ar įkaitinus virš 130 °C ji gali sprogti.

■ Laikykitės įrenginio ar sudėtinės baterijos įkrovimo instrukcijų ir juos kraukite nurodytame temperatūrų diapazone. Priešingu atveju galite sugadinti bateriją ar net sukelti gaisrą.

SVARBÜS SAUGOS NURODYMAI

⚠️ ISPĖJIMAS. Naudodami elektrinius sodo prietaisus būtinai imkitės svarbiausių atsargumo priemonių, kad sumažintumėte gaisro, elektros smūgio ir susižalojimo pavoju, įskaitant:

ATIDŽIAI PERSKAITYKITE PRIEŠ NAUDODAMI

PASIDĖKITE, KAD PRIREIKUS GALĖTUMĖTE PASIŽIŪRĖTI

⚠ PAVOJUS! Nedirbkite arti elektros linijų Palietus elektros oro linijas prietaisas neapsaugo nuo elektros smūgio. Išsiaiškinkite, kokie saugūs atstumai nuo elektros oro linijų nurodyti vietos reikalavimuose, ir prieš naudodami įrankį pasirūpinkite, kad darbo vieta būtų saugi.

ISPĖJIMAI DĖL AUKŠTUMINIO PJŪKLO SAUGOS

- Visas kūno dalis laikykite atokiau veikiančio aukštuminio pjūklo. Prieš įjungdami aukštuminį pjūklą įsitikinkite, kad jis nieko neliečia. Neatidumo akimirka dirbant su aukštuminių pjūklu gali lemti aplinkybes, kuriomis grandinė įtraukia drabužį arba kūno dalį.

■ Saugokitės, kad atsitiktinai nepaliestumėte nejudančios pjūklo grandinės arba pjovimo juostos bėgelių. Jie gali būti labai aštrūs. Kai dirbate su aukštuminiu pjūklu, tvarkote pjūklo grandinę arba pjovimo juostą, būtinai mūvėkite pirštines ir vilkėkite ilgas kelnes arba kojų apsaugas.

- Aukštuminį pjūkla visada laikykite vieną ranką uždėję ant galinės rankenos, o kitą – ant priekinės rankenos. Laikant viena ranka, gali būti sunkiai sužalotas operatorius, pagalbininkai ir (arba) pašaliniai asmenys.

- Elektrinį įrankį laikykite tik už izoliuoto, laikymui skirto paviršiaus, nes pjūklo grandinė gali įpjauti paslėptą elektros laidą. Pjūklo grandinei pažeidus laidą, kuriuo teka elektros srovė, neizoliuotose metalinėse elektrinio įrankio dalyse taip pat gali atsirasti srovė, dėl kurios naudotojas gali patirti elektros smūgį.

- Užsidėkite apsauginius akinius ir ausines. Taip pat rekomenduojama naudoti galvos, rankų, kojų ir pėdų apsaugos priemones. Tinkami apsauginiai drabužiai sumažina pavojų susižaloti dėl skriejančių nuolaužų arba atsitiktinai palietus pjūklo grandinę.

■ Nenaudokite aukštuminio pjūklo įlipę i medį. Naudojant aukštuminį pjūkla įlipus i medį, galima susižaloti.

Būtinai tvirtai stovėkite ir aukštuminiu pjūklu dirbkite tik tada, kai stovite ant stabilaus, tvirto ir lygaus paviršiaus. Stovint ant slidaus arba nestabilaus paviršiaus, pvz., kopėčių, galima prarasti pusiausvyrą arba nesuvaldyti aukštuminio pjūklo.

- Aukštuminiu pjūklu nedirbkite, jei jis sugadintas, netinkamai sureguliuotas, ne visiškai arba nesaugiai surinktas. Patikrinkite, ar atleidus gaiduką pjūklo grandinė sustoja.

■ Prieš pjaudami patikrinkite, ar ruošinyje nėra vinių, laido arba kitų pašalinių elementų.

■ Pjaudami šaką būkite atsargūs, nes ji gali atšokti atgal. Kai pašalinamas medienos plaušus veikiantis įtempimas, įtempta šaka gali atšokti ir atsitrenkti į operatorių ir (arba) išmušti aukštuminį pjūklą iš rankų.

■ Būkite itin atsargūs, kai pjaunate krūmus ir medelius. Laibas stiebas gali įstrigti pjūklo grandinėje ir būti blokštas i jus arba sutrikdyti jūsų pusiausvyrą.

- Pernelyg energingai arba netinkamai pjaunant, netinkamai naudojant aukštuminį pjūklą gali pirma laiko susidėvėti pjovimo juosta, grandinė ir (arba) žvaigždutė, taip pat gali trūkti grandinė arba lūžti pjovimo juosta, įvykti atatranka, gali būti išsviesta grandinė arba medžiaga.

- Niekada nenaudokite pjovimo juostos kaip sverto. llenkus pjovimo juosta, gali pirma laiko susidėvėti pjovimo juosta, grandinė ir (arba) žvaigždutė, taip pat gali trūkti grandinė arba lūžti pjovimo juosta, įvykti atatranka, gali būti išsviesta grandinė arba medžiaga.

■ Nešamą aukštuminį pjūkla abiem rankomis laikykite už rankenu, pjūklas turi būti išjungtas. Kai transportuojate aukštuminį pjūkla arba paliekate jį laikymo vietoje, būtinai uždėkite pjovimo juostos gaubta. Tinkamai naudojant aukštuminį pjūkla sumažėja pavojus atsitiktinai paliesti judančią pjūklo grandinę.

Kai ašmenys juda, nebandykite išimti nupjautų šakelių arba jas laikyti pjovimo metu. Kai šalinate įstrigusias šakeles, įsitikinkite, kad jungiklis yra išjungtas. Išjungus jungikli pjūklo grandinė tebejuda. Neatidžiai dirbdami su aukštuminiu genėjimo pjūklu galite sunkiai susižaloti.

■ Laikykitės nurodymų dėl tepimo, grandinės įtempimo ir priedų keitimo. Netinkamai įtempta ar sutepta grandinė gali trūkti arba padidinti tikimybę, kad įvyks atatranka. Kad įrankis geriausiai veiktų ir sumažėtų pavojus susižeisti, pasirūpinkite, kad ašmenys būtų aštrūs ir švarūs.

■ Pasirūpinkite, kad rankenos būtų sausos, švarios ir nesuteptos alyva arba tepalu. Tepalu ar alyva suteptos

三GO

rankenos yra slidžios, todėl galite nesuvaldyti įrankio.

■ Pjaukite tik medieną. Nenaudokite aukštuminio pjūklo ne pagal paskirtį. Pavyzdžiui, aukštuminiu pjūklu nepjaukite plastiko, mūro arba statybinių medžiagų, pagamintų ne iš medienos. Naudojant aukštuminį pjūkla ne pagal paskirtį, gali susidaryti pavojinga situacija.
■ Aukštuminiu pjūklu nedirbkite prastu oru, ypač esant žaibo pavojui. Laikantis šios taisyklės sumažėja žaibo smūgio pavojus.
■ Prieš palikdami įrankį išjunkite variklj ir išimkite akumuliatorių.

■ Nenaudoamus prietaisus laikykite patalpoje.
Nenaudoamus prietaisus laikykite išemę akumuliatorių, patalpose, sausoje ir aukštoje arba užrakintoje vietoje, kurios nepasiektų vaikai.
■ Tikrinkite pažeistas dalis. Prieš toliau naudodami gaminį atidžiai patikrinkite pažeistas apsaugas arba kitas dalis ir nustatykite, jos veiks tinkamai ir atliks savo paskirtį. Patikrinkite, ar judamos dalys suderintos, judamos dalys pritvirtintos, ar nėra dalių, jungčių pažeidimų, be to, ar nėra kitų sąlygų, kurios gali turėti įtakos jos veikimui. Pažeistos apsaugos priemonės ar kitos dalys turėtų būti tinkamai suremontuotos arba pakeistos įgaliotame techninės priežiūros centre, jei šiame vadove nenurodyta kitaip.

PAPILDOMI ISPĖJIMAI

■ Akumuliatorių bloko nekraukite lietuje arba esant drėgnoms sąlygoms.
■ Naudokite tik su A paveiksle nurodytomis sudėtinėmis baterijomis ir įkrovikliais.
■ Prieš atiduodant įrenginį į metalo laužą, būtina išimti akumuliatorių.
■ Akumuliatorių reikia išmesti saugiai.

■ Nemeskite akumuliatoriaus i ugni. Elementai gali sprogti. Susipažinkite su vietoje galiojančiais teisės aktais, kuriuose gali būti pateikti specialūs šalinimo nurodymai.
- Draudžiama atidaryti arba gadinti bateriją. Išbėgęs elektrolitas sukelia koroziją ir gali pakenkti akims ar odai. Jis gali būti toksiškas prarijus.

DĖMESIO! Elektrolitas yra atskiesta sieros rūgštis, kuri pavojinga odai ir akims. Ji laidi elektrai ir ėsdinanti.

■ Siekdami išvengti trumpojo jungimo atsargiai elkitės su akumuliatoriais: venkite tokių laidininkų, kaip žiedai, apyrankės ir raktai. Baterija arba laidininkas gali įkaisti ir sukelti nudegimus.

Bateriju nereikia ijungti i elektros lizda; jos visada yra darbinės būsenos. Net įrankiui neveikiant neužmirškite apie jo keliamus pavojus. Atlikdami remonto arba techninės priežiūros darbus, būkite atidūs.
■ Prieš atlikdami techninės priežiūros darbus, valydami arba šalindami medžiagas iš įrankio, išimkite akumuliatorių.

- Atsarginės dalys. Atlikdami techninės priežiūros darbus naudokite tik originalias „EGO“ atsargines dalis. Bet kokio kito priedo arba prietaiso naudojimas kelia sužalojimo riziką.

■ Neplaukite žoliapjovės vandens žarna. Saugokite, kad vandens nepatektų ant variklio ir elektros jungčių.
■ Susidarius šioje instrukcijoje neaprašytai situacijai, būkite atsargūs ir vadovaukitės sveika nuovoka. Pagalbos kreipkitės į EGO techninės priežiūros centra.

- Išsaugokite šias instrukcijas. Dažnai jas pavartykite ir naudokitės jomis mokydami kitus asmenis, kurie gali naudoti šį įrankį. Skolindami šį prietaisą kam nors kitam, taip pat paskolinkite ir šias instrukcijas, kad būtų išvengta netinkamo produkto naudojimo arba galimo susižeidimo.

IŠSAUGOKITE ŠIA INSTRUKCIJA

PASTABA. PAPILDOMAS SAUGOS TAISYKLES ŽR. ELEKTRINÉS GALVUTÉS NAUDOJIMO INSTRUKCIJOJE.

SPECIFIKACIJA

Pjovimo juostos ilgis	250 mm
Grandinės žingsnis	9,5 mm
Pjovimo gylio ribotuvas	1,1 mm
Pjūklo grandinės tipas	AC1000/AC1001
Pjovimo juostos tipas	AG1000/AG1001
Grandinės alyvos bakelio talpa	220 ml
Darbinė temperatūra Nuo -15 °C iki 40 °C
Laikymo temperatūra Nuo -20 °C iki 70 °C
Svoris (su grandinės déklu)	1,89 kg
Išmatuotas garso galios lygis L_WA	101,4 dB(A)K=2,36 dB(A)(PH1400E)
	103,6 dB(A)K=0,67 dB(A)(PH1420E)
Garso slégio lygis ties operatoriaus ausimi L_PA		87,0 dB(A)K=3 dB(A)(PH1400E)
		89,7 dB(A)K=3 dB(A)(PH1420E)
Garantuojamas garso galios lygis L_WA (pagal 2000/14/EB)		98 dB(A)
Vibracija a_i	Priekinė pagalbinė rankena	2,1 m/s2K=1,5 m/s2(PH1400E)
		3,54 m/s2K=1,5 m/s2(PH1420E)
	Galinė rankena	2,5 m/s2K=1,5 m/s2(PH1400E)
		2,38 m/s2K=1,5 m/s2(PH1420E)

■ Pirmiau nurodyti parametrai išbandyti ir išmatuoti naudojant elektrinę galvutę PH1400E/PH1420E.
Nurodyta bendroji vibracijos vertė išmatuota taikant standartinį bandymo metoda, todėl pagal ją galima palyginti skirtingus įrenginius.
Nurodyta bendraja vibracijos vertę taip pat galima naudoti pirminiam poveikio vertinimui.

PASTABA.Naudojant įrankį realiomis sąlygomis, skleidžiamos vibracijos stiprumo vertė gali skirtis nuo nurodytos. Kad apsisaugotų dirbdamas realiomis sąlygomis, naudotojas turi mūvėti pirštines ir naudoti ausų apsaugos priemones.

PAKUOTĖS TURINIO SĄRAŠAS

DALIES PAVADINIMAS SKAIČIUS
Aukštuminio pjūklo įtaisas	1
Grandinės užmova	1
Dvipusis veržliaraktis	1
Naudojimo instrukcija	1

Šiam aukštuminiam pjūklui rekomenduojama juosta ir grandinė

DALIES PAVADINIMAS MODELIO NUMERIS

1. Kamštelis
2. Mnkšta mova
3. Aukštuminio pjūklo velenas
4. Dvipusis veržliaraktis
5. Veržliarakčio laikiklis
6. Gaubto varžtas
7. Grandinės ir žvaigždės gaubtas
8. Ilgiklis (papildomas, [SIGYJAMAS ATSKIRAI)
9. Grandinės užmova
10. Pjūklo grandinė
11. Pjovimo juosta
12. Grandinės įtempimo varžtas
13. Alyvos bakelio dangtelis
14. Alyvos bakelis
15. Pjaustymo smaigai

SURINKIMAS

⚠️ ISPĖJIMAS: Jei kurios nors dalys pažeistos arba jų nėra, nenaudokite šio gaminio tol, kol tos dalys nebus pakeistos. Naudojant šį gaminį, kai dalys pažeistos arba jų trūksta, galima sunkiai susižaloti.

⚠️ ISPĖJIMAS: Nebandykite modifikuoti šio gaminio arba sukurti priedų, nerekomenduojamų naudoti su šiuo aukštuminių pjūklu. Visi tokie pakeitimai ir modifikacijos laikomi netinkamu naudojimu. Jie gali lemti pavojingas aplinkybes, dėl kurių galima sunkiai susižaloti.

Kad išvengtumėte atsitiktinio įrenginio paleidimo ir galimo sunkaus sužalojimo, surinkdami įrenginio dalis visada iš jo išimkite sudėtinę bateriją.

AUKŠTUMINIO PJUKLO |TAISO JUNGIMAS PRIE ELEKTRINĖS GALVUTĖS

Šis aukštuminio pjūklo įtaisas skirtas naudoti su EGO gamybos 56 V LIČIO JONŲ elektrine galvute PH1400E/PH1420E.

Žr. elektrinės galvutės PH1400E/PH1420E naudojimo

instrukcijos skyrių [TAISO MONTAVIMAS ANT ELEKTRINĖS GALVUTĖS.

ILGIKLIO MONTAVIMAS TARP ELEKTRINĖS GALVUTĖS IR AUKŠTUMINIO PJŪKLO ĮTAISO (nebūtina)

Naudojant ilgikli padidėja pjovimo atstumas. Ilgiklis montuojamas tarp elektrinės galvutės ir aukštuminio pjūklo įtaiso.

Kad sumontuotumėte ir įtvirtintumėte ilgiklį tarp aukštuminio pjūklo įtaiso ir elektrinės galvutės (C pav.), atlikite skyriuje AUKŠTUMINIO PJŪKLO ĮTAISO JUNGIMAS PRIE ELEKTRINĖS GALVUTĖS aprašytą procedūrą.

⚠️ ISPĖJIMAS. Nesilaikant įtaiso ir elektrinės galvutės arba ilgiklio montavimo nurodymų galima sunkiai susižeisti arba žūti.

⚠️ ISPĖJIMAS. Jokiu būdu nemontuokite, neišmontuokite ir nereguliuokite įtaisų, kol veikia elektrinė galvutė arba įdėtas akumuliatorius. Nesustabdę variklio ir neišėmę akumuliatoriaus galite sunkiai susižeisti.

NAUDOJIMAS

⚠ PAVOJUS. Griežtai draudžiama pjauti šalia elektros liniju, elektros laidu arba kitu elektros įtampos šaltinių. Jeigu pjovimo juosta arba grandinė įstrigtų elektros laide arba linijoje JOKIU BŪDU NELIESKITE PJOVIMO JUOSTOS, GRANDINĖS ARBA ALIUMININIO KOTO! JAIS GALI TEKĖTI ELEKTROS SROVĖ, TAI GALI BŪTI LABAI PAVOJINGA. Laikykite aukštuminį pjūkla už izoliuotų rankenu arba padėkite toliau nuo savęs saugiu būdu. Prieš bandydami išlaisvinti pjovimo juostą ir grandinę, išjunkite pažeistos elektros linijos arba laido įtampa. Palietę pjovimo juostą, grandinę, kitas elektrai laidžias aukštuminio pjūklo dalis, elektros laidus ir linijas, kuriomis teka srovė, galite gauti elektros smūgį ir žūti arba sunkiai susižeisti.

⚠️ ISPĖJIMAS. Net ir susipažinę su šiuo gaminiu, būkite atsargūs. Atminkite, kad net ir sekundės dalį trunkantis neatsargumas gali lemti sunkų sužalojimą.

⚠️ ISPĖJIMAS. Visada užsidėkite apsauginius akinius su šonine apsauga. To nepadarius, išsviesti daiktai gali pataikyti į akis arba galite kitaip sunkiai susižaloti.

Prieš kiekvieną naudojimą patikrinkite visą įrenginį – ar jis nesugedęs, ar netrūksta dalių arba jos nėra atsilaisvinusios (sraigtai, veržlės, varžtai, dangteliai ir pan.). Priveržkite visus tvirtinimo elementus ir uždėkite dangtelius. Nenaudokite įrenginio, kol nebus sumontuotos trūkstamos

arba pakeistos sugadintos dalys.

⚠️ ISPĖJIMAS. Kad išvengtumėte sunkių traumuų, prieš atlikdami techninę priežiūrą, valydami įrankį, keisdami priedus arba valydami žolės likučius iš įrenginio išimkite akumuliatorių.

NAUDOJIMAS

Gaminj galima naudoti toliau išvardytais tikslais.

Šakų pjaustymas
Genéjimas

PASTABA. [rank] galima naudoti tik pagal nurodyta paskirtj. Naudojimas bet koku kitu tikslu laikomas netinkamu naudojimu.

PJOVIMO JUOSTOS IR GRANDINÉS ALYVOS BAKELIO PILDYMAS

⚠️ ISPĖJIMAS. Nerūkykite ir nenaudokite ugnies ar liepsnos arti alyvos arba aukštuminio pjūklo. Alyva gali išsilieti ir sukelti gaisrą.

PASTABA. Naujas aukštuminis pjūklas pristatomas be alyvos. Prieš naudojant bakelį būtina pripildyti grandinių alyvos. Grandinės eksploatavimo trukmė ir pjovimo našumas priklauso nuo to, ar gerai tepama. Dirbant grandinė automatiškai tepama grandinių alyva. Dirbdami kas 20 minučių tikrinkite alyvos lygį, prireikus įpilkite daugiau alyvos.

1. Iš elektrinės galvutės išimkite akumuliatorių.
2. Kad i alyvos bakeli nepatektu nešvarumu, nuvalykite jo dangtelj ir plotą aplink dangtelj.
3. Padėkite aukštuminio pjūklo įtaisą statmeną ir sukdami prieš laikrodžio rodyklę nuimkite alyvos bakelio dangtelį (D pav.).
4. | bakelj iki pat kakliuko atsargiai pripilkite pjovimo juostų ir grandinių alyvos. Saugokitės, kad alyvos neišsilių iš angos. Nušluostykite alyvos perteklių ir uždarykite alyvos bakelio dangtelį.

PASTABA.

■ Nenaudokite nešvarios, panaudotos arba kitaip užterštos alyvos. Nepaisant šio nurodymo galima sugadinti pjovimo juostą arba grandinę.

PARENGIMAS PJAUTI (B PAV.)

Žr. šios instrukcijos skyriuje „Svarbūs saugos nurodymai“, kur aprašomos reikiamos apsaugos priemonės.

■ Pakelkite pjovimo juostos viršūnę ir patikrinkite, ar grandinė

nėra laisva. Grandinė tinkamai įtempta, kai nėra laisvumo pjovimo juostos apačioje ir kai grandinė gerai prigludusi, tačiau ją galima pasukti ranka ir ji nestringa. Jeigu reikia reguliuoti įtemptį, žr. šios instrukcijos skyriaus PRIEŽIŪRA dalyje PJOVIMO JUOSTOS IR GRANDINĖS KEITIMAS pateiktus reguliavimo nurodymus.

■ Prieš naudodami patikrinkite, ar priveržtas gaubto varžtas. Jeigu gaubto varžtas atsileidęs, jį gerai priveržkite pagal laikrodžio rodyklę.
■ Patikrinkite, ar aštrūs pjūklo grandinės dantys ir pasirūpinkite, kad grandinė būtų gerai sutepta.
■ Mūvėkite neslidžias pirštines, užtikrinančias stipriausią, suėmimą ir apsaugą. Jokiu būdu nestovėkite po pjaunama šaka. Stovėkite tvirtai, išlaikydami pusiausvyrą. Stebėkite, ar nėra kliūčių, pavyzdžiui, kelmų, šaknų arba griovelių, už kurių užkliuve galėtumėte prarasti pusiausvyrą arba pargriūti.
- Varikliui veikiant visada tinkamai laikykite prietaisą. Prietaisą tvirtai laikykite abiem rankomis.
- Kad dirbti būtų saugiau ir geriau, peties diržą uždėkite skersai peties. Pareguliuokite diržą per petį, kad jis būtų patogioje darbinėje padėtyje. Laikydamiesi instrukcijų, pateiktų PH1400E/PH1420E operatoriaus vadovo skyriuje „PETIES DIRŽO TVIRTINIMAS“ pritvirtinkite peties diržą prie elektrinės galvutės.

|SPÈJIMAS: Peties diržas kartu yra greitai atjungiamas mechanizmas pavojingoje situacijoje. Susidarius kritinei situacijai nedelsiant nuimkite peties dirža, nepaisydami kokioje padėtyje jis yra.

IRANKIO PALEIDIMAS IR STABDYMAS

Žr. elektrinės galvutės PH1400E/PH1420E naudojimo instrukcijos skyriuje ELEKTRINĖS GALVUTĖS PALEIDIMAS IR STABDYMAS.

PAGRINDINĖ PJOVIMO PROCEDŪRA (E ir F pav.)

Kad nepažeistumėte medžių arba krūmų žievės, atlikite toliau aprašomus veiksmus. Pjaudami nejudinkite pjūklo pirmyn ir atgal.

1. Visų pirma negiliai įpjaukite (1/4 šakos skersmens gyliu) šakos apatinę pusę arti pagrindinės šakos arba kamieno.
2. Dabar pjaukite šakos viršutinę pusę, truputį toliau nuo pirmojo pjūvio. Pjaukite šaka, kol ji atsiskirs nuo medžio. Būkite pasiruošę išlaikyti įrankio svorį, kai šaka pradės kristi.
3. Paskutinį pjūvį padarykite arti kamieno.

PASTABA. Darydami antraji ir paskutiniji pjūvius (iš šakos viršutinės pusės), pjaustymo smaigus atremkite i pjaunamą šaką (F pav.). Šiuo būdu pjaunama šaka stabilesnė ir lengviau pjauti, nestipriai spaudžiant žemyn. Pernelyg stipriai spaudžiant galima sugadinti pjovimo juosta, grandinę arba variklj.

1. Baigę pjauti tuojau pat atleiskite elektrinės galvutės gaiduką.

PASTABA. Nesilaikant tinkamų pjovimo procedūrų, pjovimo juosta ir grandinė gali įstrigti pjaunamoje šakoje. Jeigu taip nutiktų, atlikite toliau aprašomus veiksmus.

1. Išjunkite variklj ir išimkite akumuliatorių.
2. Jeigu šaką galite pasiekti nuo žemės, laikydami pjūklą ją pakelkite. Šiuo būdu turėtumėte atlaisvinti ir ištraukti pjūklą.
3. Nepavykus ištraukti pjūklo kreipkitės pagalbos i specialista.

Šis aukštuminio pjūklo įtaisas skirtas šakelėmis ir ne storesnėms kaip 20 cm šakoms pjaustyti ir genėti. Kad darbo rezultatai būtų kuo geresni, imkitės toliau pateikiamų atsargumo priemonių.

1. Atidžiai planuokite pjūvj. Žinokite, kuria kryptimi kris šaka.

JSPĖJIMAS. Šaka gali kristi nenumatyta kryptimi.

Nestověkite tiesiai po pjaunama šaka.

1. Pjaunant įrankis dažniausiai laikomas 60° arba mažesniu kampu (G pav.). Juo didesnis pjūklo veleno kampas žemės atžvilgiu, juo sunkiau pradėti pjauti (iš šakos apatinės pusės).
2. Ilgas šakas pjaustykite dalimis.
3. Visų pirma nupjaukite apatines šakas, kad paskui būtų daugiau vietos kristi pjaunamoms viršutinėms šakoms.
4. Dirbkite neskubėdami, abiem rankomis tvirtai laikydami pjūkla. Visada tvirtai stovėkite ir išlaikykite pusiausvyrą.
5. Nepjaukite stovėdami ant kopėčių – tai nepaprastai pavojinga. Tokius darbus patikėkite specialistams.
6. Prie pagrindinės šakos arba kamieno pjaukite tik nupjovę pakankamą dalį šakos, kad sumažėtų likusios dalies svoris. Tinkamai pjaudami nenuplėšite žievės nuo pagrindinės šakos arba kamieno.
7. Aukštuminio pjūklo nenaudokite medžiams leisti arba rąstams pjaustyti.
8. Kad negautumėte elektros smūgio, nedirbkite arčiau nei 15 m nuo elektros oro linijų ir pasirūpinkite, kad arčiau nei 15 m atstumu nebūtu pašalinių (G pav.).

TECHNINĖ PRIEŽIŪRA

EGO

⚠️ ISPĖJIMAS. Prieš atlikdami jrenginio patikra, valymą ar techninę priežiūra, sustabdykite variklį, palaukite, kol visos judančios dalys sustos, ir išimkite akumuliatorių. Nesilaikydami šių nurodymų galite sunkiai arba net mirtinai susižaloti arba sugadinti turtą.
⚠️ ISPĖJIMAS. Atlikdami techninės priežiūros darbus, naudokite tik identiškas atsargines dalis. Naudojant bet kokias kitas dalis gali kilti pavojus arba sugesti gaminys. Kad gaminys būtų saugus ir patikimas, visus šioje priežiūros instrukcijoje neaprašytus remonto darbus turi atlikti kvalifikuotas techninės priežiūros technikas.

BENDROJI PRIEŽIŪRA

Plastikinių dalių nevalykite tirpikliais. Ivairūs komerciniai tirpikliai gali pažeisti daugelį plastikų ir neturėtų būti naudojami, nes gali sugadinti gaminį. Purvą, dulkes, tepalus, riebalus ir panašius nešvarumus valykite švariomis šluostėmis.

IRENGINIO VALYMAS

■ Kaskart baigę naudoti išimkite akumuliatorių ir minkštu šepetėliu nuvalykite nešvarumus nuo grandinės ir pjovimo juostos. Aukštuminio pjūklo paviršių valykite švaria šluoste, sudrėkinta silpnu muilo tirpalu.
■ Nuimkite grandinės ir žvaigždės gaubtą ir minkštu šepetėliu pašalinkite nešvarumus nuo pjovimo juostos, pjūklo grandinės, žvaigždės ir šoninio gaubto.
■ Keisdami pjūklo grandinę iš pjovimo juostos griovelio būtinai išvalykite medienos skiedras, pjuvenas ir nešvarumus.

PASTABA. Plastikinėms korpuso arba rankenos dalims valyti nenaudokite jokių stiprių ploviklių. Kai kurios aromatinės alyvos (pušies arba citrinų kvapo) gali jas sugadinti.

PJOVIMO JUOSTOS IR GRANDINĖS PAKEITIMAS

⚠️ ISPĖJIMAS. Niekada nelieskite ir nereguliuokite grandinės, kai variklis paleistas. Pjūklo grandinė yra labai aštri. Atlikdami grandininio pjūklo priežiūros darbus būtinai mūvėkite apsaugines pirštines.

PASTABA. Pjovimo juostą ir grandinę visada keiskite pjovimo juostos ir grandinės deriniu, nurodytu skyriuje Šiam aukštuminiam pjūklui rekomenduojama juosta ir grandinė.

Susidėvėjusios pjovimo juostos ir grandinės išmontavimas

1. Išimkite akumuliatorių, palaukite, kol aukštuminis pjūklas atvės, tada priveržkite alyvos bakelio dangtelį.

2. Padėkite aukštuminio pjūklo įtaisą ant šono, kad grandinės ir žvaigždės gaubtas būtų nukreiptas į viršų.

3. Mūvēkite pirštines. Pateiktu dvipusiu veržliarakčiu išsukite gaubto varžta ir nuimkite grandinės ir žvaigždės gaubta. Grandinės ir žvaigždės gaubta nuvalykite sausa šluoste ir pasidėkite, kol reikės vėl uždėti (H pav.).
4. Nuo montavimo paviršiaus nuimkite pjovimo juostą ir grandinę. Iš pjovimo juostos išimkite nusidėvėjusią grandinę.

PASTABA. Jeigu sunku nuo montavimo paviršiaus nuimti pjovimo juostą ir grandinę, padėkite aukštuminį pjūklą stačią. Viena ranka prilaikykite pjovimo juostą, kita prieš laikrodžio rodyklę sukdami atleiskite grandinės įtempimo varžtą (I pav.), tada nuimkite pjovimo juostą su grandine.

PASTABA. Tuo pačiu galite patikrinti, ar varančioji žvaigždutė nėra pernelyg susidėvėjusi arba pažeista.

Naujos pjovimo juostos ir grandinės sumontavimas

1. Padėkite naujos pjūklo grandinės kilpą ant lygaus paviršiaus ir ištiesinkite sulenktas vietas (J pav.).
2. Grandinės varančiuosius narelius įstatykite i pjovimo juostos griovelį. Grandinė padėkite taip, kad pjovimo juostos gale susidarytų kilpa (K pav.).

Toliau pateiktas K pav. parodytu daliu sarašas.

K-1	Grandinės varantieji nareliai
K-2	Pjovimo juostos griovelis

1. Nejudamai laikykite grandinę ant pjovimo juostos ir użdėkite kilpą ant aukštuminio pjūklo žvaigždės.

PASTABA. Pjūklo grandinėje išgraviruotos mažos krypčių rodyklės. Įrankio korpusė įspausta dar viena krypties rodyklė (L pav.). Dėdami pjūklo grandinę ant žvaigždės pasirūpinkite, kad pjūklo grandinėje esančių rodyklių ir ant korpuso esančios rodyklės rodomos kryptys sutaptų. Jeigu kryptys priešingos, apverskite pjūklo grandinės ir pjovimo juostos mazgą (M pav.).

Toliau pateiktas L pav. parodytu daliu sarašas.

L-1	Žvaigždė
L-2	Itempties reguliavimo kaištis
L-3	Lygiavimo iškyšos
L-4	Grandinės įtempimo varžtas
L-5	Pjovimo juostos išpjova

1. Ant montavimo paviršiaus uždėkite pjovimo juostą, kad lygiavimo iškyšos atsidurtų juostos išpjovoje, o įtempties reguliavimo kaištis įsistatytų į apatinę angą pjovimo juostos gale (L pav.).

PASTABA. Jeigu sunku įstatyti įtempties reguliavimo kaištį į angą, tinkamai sureguliuokite grandinės įtempimo varžta, kad įtempties reguliavimo kaištis atsidurtų tiksliai angoje.

1. Uždėkite grandinės ir žvaigždės gaubtą ir įsukite gaubto varžtą. Šiek tiek priveržkite.
2. Pagal laikrodžio rodyklę sukdami grandinės įtempimo varžta pašalinkite grandinės laisvuma, kad grandinė būtų prigludusi prie pjovimo juostos, o varantieji nareliai būtų pjovimo juostos griovelyje. Pakelkite pjovimo juostą ir patikrinkite, ar grandinė néra laisva. Paleiskite pjovimo juostos viršūnę ir pagal laikrodžio rodyklę vieną apsuką pasukite grandinės įtempimo varžta. Kartokite šį veiksmą tol, kol neliks laisvumo (N pav.).
3. Laikykite pakėlę pjovimo juostos viršūnę ir gerai priveržkite grandinės ir žvaigždės gaubto varžtą.

PASTABA. Norėdami prailginti pjovimo juostos naudojimo trukmę, retkarčiais ją apverskite.

PASTABA. Jei grandinė pernelyg įtempta, ji nesisuka. Šiek tiek atleiskite grandinės ir žvaigždės gaubto varžta, tada prieš laikrodžio rodyklę 1/4 apsukos pasukite įtempimo varžta. Pakelkite pjovimo juostos viršūnę ir vėl gerai priveržkite grandinės ir žvaigždės gaubto varžta. Patikrinkite, ar grandinė sukasi nestrigdama.

GRANDINĖS [TEMPIMO REGULIAVIMAS

⚠️ DÊMESIO. Prieš dirbant reikia tinkamai įtempti pjūklo grandinę.

1. Prieš reguliuodami grandinės įtempimą išjunkite variklį ir išimkite akumuliatorių.
2. Ranka priveržkite gaubto varžta.
3. Pagal laikrodžio rodyklę sukdami grandinės įtempimo varžtą įtempkite grandinę. Daugiau žr. šios instrukcijos skyriuje PJOVIMO JUOSTOS IR GRANDINĖS KEITIMAS.

■ Atvėsusi grandinė yra tinkamai įtempta, kai nėra laisvumo pjovimo juostos apačioje ir kai grandinė gerai prigludusi, tačiau ją galima pasukti ranka ir ji nestringa. Jei varančiuju narelių plokštumos neįstatytos i pjovimo juostos griovelį, grandinę reikia įtempti iš naujo (O pav.).
■ Iprastai dirbant su pjūklu, pakyla grandinės temperatūra. Ikaitusios grandinės, kuri yra tinkamai įtempta, varantieji nareliai maždaug 1,3 mm išlenda iš pjovimo juostos griovelio (P pav.).
■ PASTABA. Naujos grandinės dažnai išsitempia. Dažnai patikrinkite grandinės įtempimą ir, jei reikia, įtempkite.

PASTABA. Jei įtempiama įkaitusi grandinė, atvėsusi ji gali būti įtempta per stipriai. Prieš naudodami kitą kartą, patikrinkite atvėsusios grandinės įtempima.

TRANSMISIJOS PAVARU TEPIMAS

Pavarų dėžėje įrengtas transmisijos pavaras būtina reguliariai tepti pavarų tepalu. Kas 50 veikimo valandų, atsukę dėžės šone esantį sandarinimo varžta, tikrinkite pavarų dėžės tepalo lygį.

Jei pavarų šonuose nėra jokių tepalo požymių, pripilkite 3/4 talpos pavarų tepalo pagal toliau pateiktus nurodymus:

Nepripildykite transmisijos pavarų dėžės iki galo.

1. Padėkite aukštuminio pjūklo įtaisą ant šono, kad sandarinimo varžtas būtų nukreiptas į viršų (Q pav.).
2. Pateiktu dvipusiu veržliarakčiu atleiskite ir išsukite įpurškimo varžtą.
3. Tepalo švirkštu (nepateikiamas) i varžto anga jšvirkškite tepalo. Neviršykite 3/4 talpos.
4. Baige užveržkite sandarinimo varžta.

PJOVIMO JUOSTOS ŽVAIGŽDĖS TEPIMAS

Pjovimo juostos viršūnėje yra žvaigždė. Kad pjovimo juostos eksploatavimo trukmė būtų kuo ilgesnė, žvaigždę reikia kas savaitę tepti grandinių alyva, kuri tepalo švirkštu (nepateikiamas) švirkščiama i tepimo angą (R pav.).

Pasukite pjovimo juostą ir patikrinkite, ar tepimo skylutėse ir grandinės griovelyje nėra nešvarumu.

Toliau pateiktas R pav. parodytu daliu sarašas.

R-1 Tepimo anga
R-2 Žvaigždė pjovimo juostos viršūnėje

TRANSPORTAVIMAS IR LAIKYMAS

1. Nepalikite ir negabenkite veikiančio aukštuminio pjūklo įtaiso. Prieš padėdami laikyti arba gabendami būtinai išimkite akumuliatorių.
2. Prieš padédami aukštuminio pjūklo įtaisą laikyti arba gabendami ant pjovimo juostos ir grandinės būtinai uždėkite pjovimo juostos užmovą. Būkite atsargūs, kad nepaliestumėte aštriu grandinės dantuku.
3. Prieš padėdami laikyti kruopščiai nuvalykite aukštuminį pjūkla. Aukštuminį pjūkla laikykite patalpoje, sausoje vietoje, kuri būtų užrakinta ir (arba) nepasiekiama vaikams. Saugokite nuo ėsdinančiųjų medžiagų, pavyzdžiui, sodo chemikalų ir ledui tirpdyti naudojamų druskų.
4. Jei aukštuminio pjūklo įtaisas nuimtas nuo elektrinės galvutės ir padėtas atskirai, ant įtaiso veleno uždėkite kamštelį, kad į jungiamają movą nepatektų nešvarumu.

EGO

Aplinkos apsauga

Neišmeskite elektros įrangos, panaudotų baterijų ir įkroviklio kartu su buitinėmis atliekomis! Šias atliekas reikia pristatyti i jų surinkimo vietą ar įgaliotam perdirbėjui. Elektrinius įrenginius reikia gražinti i tokių atliekų perdirbimo įmonę.

TRIKČIŲ ŠALINIMAS

PROBLEMA PRIEŽASTIS SPRENDIMAS
Neveikia variklis	Akumuliatorius neprijungtas prie aukštuminio pjūklo.Néra elektrinio kontakto tarp pjūklo ir akumuliatoriaus.Akumuliatorius visiškai išsekęs.Prieš paspaudžiant gaiduka, nepaspaudžiamas blokuotės išjungimo mygtukas.Akumuliatorius arba elektrinė galvutė pernelyg įkaitusi.Pjūklo grandinė įstrigo medienoje.Nešvarumai pjovimo juostos griovelyje.Grandinės ir žvaigždės gaubte yra nešvarumu.	Prie aukštuminio pjūklo prijunkite akumuliatorių.Išimkite akumuliatorių, patikrinkite kontaktus ir vėl įdėk akumuliatorių.Ikraukite akumuliatorių.Kad įjungtumėte aukštuminį pjūkla, nuspauskite ir laiky fiksavimo svirtelę, tada nuspauskite gaiduka.Leiskite akumuliatoriui arba elektrinei galvutei atvėsti, temperatūra nukris žemiau 67 °C.Atleiskite gaiduka, ištraukite grandinę ir pjovimo juostą iš medienos, tada vėl paleiskite grandininį pjūkla.Spauškite pjūklo grandinę į medį ir stumdykite aukštum pjūkla pirmyn bei atgal, kad pjuvenos pasišalintų.Išimkite akumuliatorių, nuimkite grandinės ir žvaigždės gaubta ir išvalykite nešvarumus.
Variklis veikia, tačiau grandinė nesisuka	Grandinė nesusikabina su varančiaja žvaigždute.	Išimkite akumuliatorių ir iš naujo uždėkite grandinę; pasirūpinkite, kad grandinės varantieji nareliai būtų visiškai uždėti ant žvaigždės.
Aukštuminis pjūklas netinka-mai pjauna	Nepakankamai įtempta grandinė.Atšipusi grandinė.Grandinė uždėta atvirkščiai.Susidėvėjusi grandinė.Sausa arba per daug įtempta grandinė.Grandinė neįstatyta į pjovimo juostos griovelį.	Išimkite akumuliatorių ir pagal skyriuje GRANDINĖS ĮTEMPTIES REGULIAVIMAS pateiktus nurodymus sureguliuokite grandinės įtemptį.Kreipkitės į kvalifikuotą techninės priežiūros technika, kad pagaląstų grandinę.Išimkite akumuliatorių ir pagal skyriuje PJOVIMO JUOSTOS IR GRANDINĖS KEITIMAS pateiktus nurodymus vėl uždėkite pjūklo grandinę.Išimkite akumuliatorių ir pagal skyriuje PJOVIMO JUOSTOS IR GRANDINĖS KEITIMAS pateiktus nurodymus pakeiskite grandinę.Patikrinkite alyvos lygi. Jei reikia, pripildykite alyvos bakelį.Išimkite akumuliatorių ir pagal skyriuje PJOVIMO JUOSTOS IR GRANDINĖS KEITIMAS pateiktus nurodymus vėl uždėkite pjūklo grandinę.

EGO

PROBLEMA PRIEŽASTIS SPRENDIMAS
Pjovimo juosta ir grandinė įkaista bei rūksta	Patikrinkite, ar grandinė nėra pernelyg įtempta.Grandinės alyvos bakelis yra tuščias.Nešvarumai pjovimo juostos griovelyje.	Išimkite akumuliatorių ir pagal skyriuje GRANDINĖS ĮTEMPTIES REGULIAVIMAS pateiktus nurodymus iš naujo įtempkite grandinę.Ipilkite pjovimo juostos ir grandinės alyvos.Išvalykite nešvarumus iš griovelio.

GARANTIJA

EGO GARANTINIS POLISAS

Norédami sužinoti visas „EGO“ garantinio poliso salygas, apsilankykite interneto svetainėje egopowerplus.eu.

APMALU GRIEZEJA PAPILDIERICE!

IZLASIET LIETOŠANAS ROKASGRĀMATU
