KÄYTTÖOHJE PSA1000 EGO

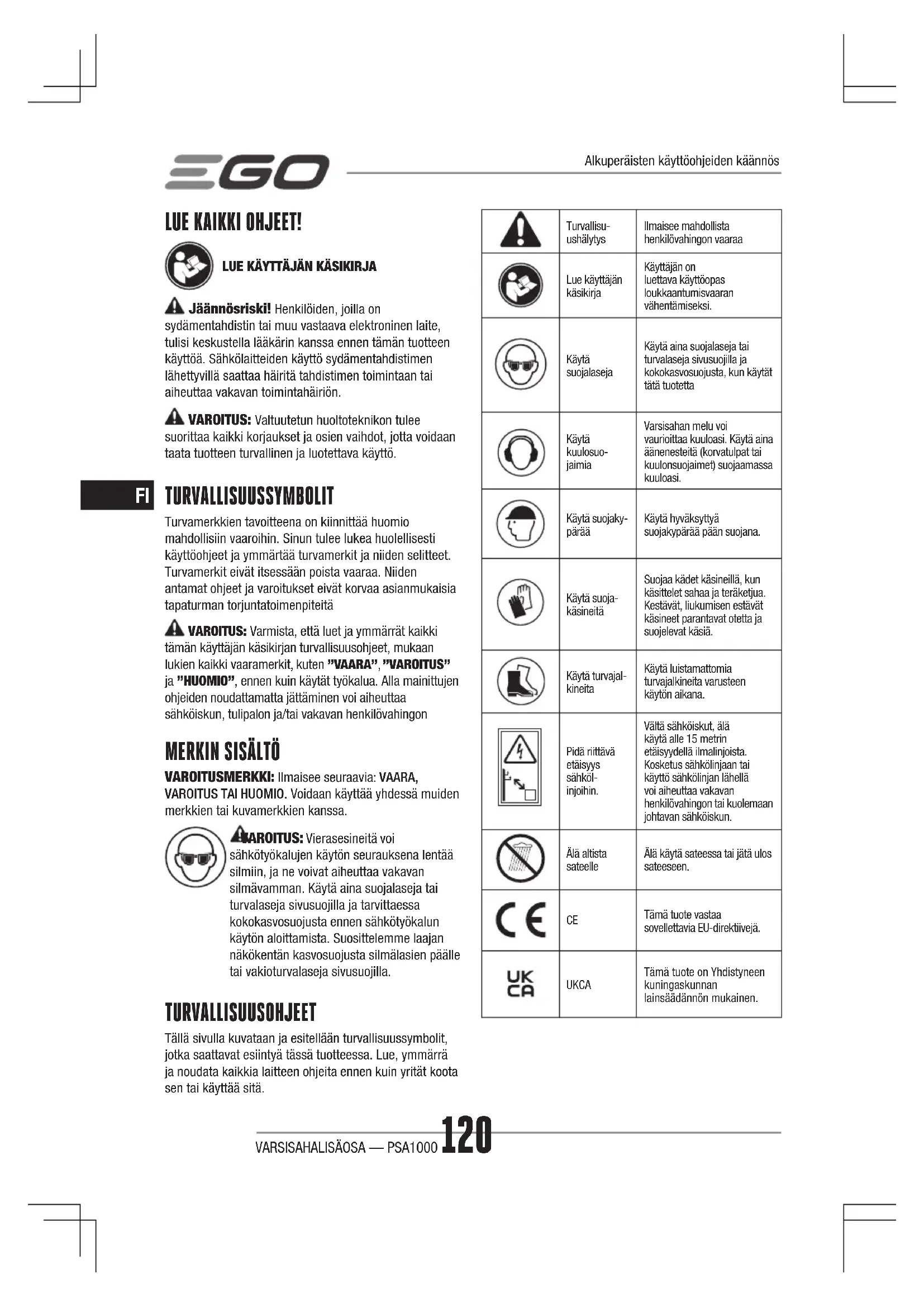

LUE KAIKKI OHJEET! LUE KÄYTTÄJÄN KÄSIKIRJA Jäännösriski! Henkilöiden, joilla on sydämentahdistin tai muu vastaava elektroninen laite, tulisi keskustella lääkärin kanssa ennen tämän tuotteen käyttöä. Sähkölaitteiden käyttö sydämentahdistimen lähettyvillä saattaa häiritä tahdistimen toimintaan tai aiheuttaa vakavan toimintahäiriön. VAROITUS: Valtuutetun huoltoteknikon tulee suorittaa kaikki korjaukset ja osien vaihdot, jotta voidaan taata tuotteen turvallinen ja luotettava käyttö. TURVALLISUUSSYMBOLIT Turvamerkkien tavoitteena on kiinnittää huomio mahdollisiin vaaroihin. Sinun tulee lukea huolellisesti käyttöohjeet ja ymmärtää turvamerkit ja niiden selitteet. Turvamerkit eivät itsessään poista vaaraa. Niiden antamat ohjeet ja varoitukset eivät korvaa asianmukaisia tapaturman torjuntatoimenpiteitä VAROITUS: Varmista, että luet ja ymmärrät kaikki tämän käyttäjän käsikirjan turvallisuusohjeet, mukaan lukien kaikki vaaramerkit, kuten ”VAARA”, ”VAROITUS” ja ”HUOMIO”, ennen kuin käytät työkalua. Alla mainittujen ohjeiden noudattamatta jättäminen voi aiheuttaa sähköiskun, tulipalon ja/tai vakavan henkilövahingon

VAROITUSMERKKI: Ilmaisee seuraavia: VAARA, VAROITUS TAI HUOMIO. Voidaan käyttää yhdessä muiden merkkien tai kuvamerkkien kanssa. VAROITUS: Vierasesineitä voi sähkötyökalujen käytön seurauksena lentää silmiin, ja ne voivat aiheuttaa vakavan silmävamman. Käytä aina suojalaseja tai turvalaseja sivusuojilla ja tarvittaessa kokokasvosuojusta ennen sähkötyökalun käytön aloittamista. Suosittelemme laajan näkökentän kasvosuojusta silmälasien päälle tai vakioturvalaseja sivusuojilla. TURVALLISUUSOHJEET Tällä sivulla kuvataan ja esitellään turvallisuussymbolit, jotka saattavat esiintyä tässä tuotteessa. Lue, ymmärrä ja noudata kaikkia laitteen ohjeita ennen kuin yrität koota sen tai käyttää sitä. Turvallisu-ushälytysIlmaisee mahdollista henkilövahingon vaaraaLue käyttäjän käsikirjaKäyttäjän on luettava käyttöopas loukkaantumisvaaran vähentämiseksi.Käytä suojalasejaKäytä aina suojalaseja tai turvalaseja sivusuojilla ja kokokasvosuojusta, kun käytät tätä tuotettaKäytä kuulosuo-jaimiaVarsisahan melu voi vaurioittaa kuuloasi. Käytä aina äänenesteitä (korvatulpat tai kuulonsuojaimet) suojaamassa kuuloasi.Käytä suojaky-pärääKäytä hyväksyttyä suojakypärää pään suojana.Käytä suoja-käsineitäSuojaa kädet käsineillä, kun käsittelet sahaa ja teräketjua. Kestävät, liukumisen estävät käsineet parantavat otetta ja suojelevat käsiä.Käytä turvajal-kineitaKäytä luistamattomia turvajalkineita varusteen käytön aikana.Pidä riittävä etäisyys sähköl-injoihin.Vältä sähköiskut, älä käytä alle 15 metrin etäisyydellä ilmalinjoista. Kosketus sähkölinjaan tai käyttö sähkölinjan lähellä voi aiheuttaa vakavan henkilövahingon tai kuolemaan johtavan sähköiskun.Älä altista sateelleÄlä käytä sateessa tai jätä ulos sateeseen. Tämä tuote vastaa sovellettavia EU-direktiivejä. UKCA Tämä tuote on Yhdistyneen kuningaskunnan lainsäädännön mukainen. Alkuperäisten käyttöohjeiden käännösVARSISAHALISÄOSA — PSA1000 121

WEEE Vanhoja sähkölaitteita ei saa hävittää kotitalousjätteen mukana. Vie laite valtuutettuun kierrätyslaitokseen.

Melu Taattu äänen tehotaso. Melupäästöt ympäristöön Euroopan yhteisön direktiivin mukaiset.V Voltti Jännitemm Millimetri Pituus tai kokocm Senttimetri Pituus tai kokokg Kilogramma Paino

Tyhjäkäyn-tinopeusPyörimisnopeus, kuormittamattomana... /minPyörintän-opeusKierrosta minuutissa.TasavirtaVirran tyyppi tai virtajännite-ominaiskäyrä YLEISET KONETURVALLISUUSVAROITUKSET VAROITUS: Lue kaikki tämän koneen mukana tulleet turvallisuusvaroitukset, ohjeet, piirustukset ja tekniset tiedot. Jos kaikkia alla olevia ohjeita ei noudateta, seurauksena saattaa olla sähköisku, tulipalo ja/tai vakava loukkaantuminen.

SÄILYTÄ KAIKKI VAROITUKSET JA OHJEET

MYÖHEMPÄÄ KÄYTTÖÄ VARTEN. Varoituksissa termillä ”kone” tarkoitetaan verkkovirtakäyttöistä (johdollista) tai akkukäyttöistä (johdotonta) konetta.

TYÖALUEEN TURVALLISUUS

◾ Pidä työskentelyalue siistinä ja hyvin valaistuna. Sotkuiset tai hämärät alueet aiheuttavat onnettomuuksia. ◾ Älä käytä koneita räjähdysherkässä ympäristössä, kuten esimerkiksi syttyvien nesteiden, kaasujen tai pölyjen lähellä. Koneet saattavat aiheuttaa kipinöitä, jotka voivat sytyttää pölyn tai höyryt. ◾ Älä päästä lapsia tai sivullisia lähelle, kun käytät konetta. Häiriötekijät voivat aiheuttaa hallinnan menettämisen.

◾ Koneen pistokkeiden on vastattava pistorasiaa. Älä ikinä muokkaa pistotulppaa millään tavalla. Älä käytä minkäänlaisia sovitinpistokkeita maadoitettujen koneiden kanssa. Muokkaamattomat pistokkeet ja niihin sopivat pistorasiat vähentävät sähköiskun vaaraa. ◾ Vältä koskemasta vartalollasi maadoitettuihin pintoihin, kuten putkiin, lämmityspattereihin, liesiin ja jääkaappeihin. Sähköiskun riski kasvaa, jos kehosi on maadoitettu. ◾ Älä käytä konetta sateessa tai märissä olosuhteissa. Koneeseen pääsevä vesi voi lisätä sähköiskun tai toimintahäiriöiden riskiä, joka voi johtaa henkilövahinkoihin. ◾ Älä väärinkäytä johtoa. Älä ikinä käytä johtoa koneen kantamiseen, vetämiseen tai pistokkeen irrottamiseen. Pidä johto poissa tulen, öljyn, terävien reunojen tai liikkuvien osien läheltä. Vahingoittuneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa. ◾ Kun käytät konetta ulkona, käytä ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun jatkojohdon käyttö vähentää sähköiskun riskiä. ◾ Jos et voi välttää sähkötyökoneen käyttöä kosteissa olosuhteissa, käytä vikavirtasuojakytkimellä (vvsk) varustettua pistorasiaa. Vikavirtasuojakytkimen käyttö vähentää sähköiskuriskiä.

HENKILÖKOHTAINEN TURVALLISUUS

◾ Ole valpas, tarkkaavainen ja käytä maalaisjärkeä, kun käytät konetta. Älä käytä konetta, kun olet väsynyt tai kun olet huumeiden, alkoholin tai lääkityksen vaikutuksen alaisena. Hetkellinenkin huomion herpaantuminen koneita käytettäessä saattaa aiheuttaa vakavan henkilövahingon. ◾ Käytä henkilönsuojaimia. Käytä aina silmäsuojaimia. Suojavarusteiden, kuten hengityssuojaimen, luistamattomien turvakenkien, suojakypärän tai kuulosuojaimien, käyttö tarvittaessa vähentää loukkaantumisvaaraa. ◾ Estä vahingossa käynnistyminen. Varmista, että kytkin on off-asennossa, ennen kuin liität virtalähteen ja/tai akun, nostat koneen tai kannat sitä. Koneiden kantaminen sormi virtakytkimellä tai virta kytkettynä olevan koneen liittäminen pistorasiaan muodostaa onnettomuusvaaran. ◾ Poista kaikki säätöön käytetyt avaimet tai kiintoavaimet ennen kuin käynnistät koneen. Koneen pyörivään osaan jätetty avain tai kiintoavain saattaa aiheuttaa henkilövahingon. ◾ Älä kurkottele. Säilytä aina tukeva asento ja hyvä tasapaino. Näin hallitset koneen parhaallaVARSISAHALISÄOSA — PSA1000 122

mahdollisella tavalla odottamattomissa tilanteissa. ◾ Pukeudu asianmukaisesti. Älä käytä väljiä vaatteita tai koruja. Pidä hiukset ja vaatteet etäällä liikkuvista osista. Väljät vaatteet, korut tai pitkät hiukset voivat takertua liikkuviin osiin. ◾ Jos laitteissa on liitännät pölynpoistolaitteille ja keräilylaitteille, varmista, että ne on liitetty ja niitä käytetään oikein. Pölynpoistolaitteiden käyttö vähentää pölyyn liittyviä vaaroja. ◾ Älä anna koneiden tuttuuden toistuvan käytön takia tehdä sinua liian itsevarmaksi, äläkä jätä koneiden turvallisuusohjeita noudattamatta. Huolimaton toiminta voi aiheuttaa vakavan henkilövahingon sekunnin murto-osassa.

KONEEN KÄYTTÖ JA HOITO

◾ Älä pakota konetta. Käytä omaan käyttötarkoitukseesi soveltuvaa konetta. Oikea kone suoriutuu parhaiten ja turvallisimmin tehtävästä sille tarkoitetulla nopeudella. ◾ Älä käytä konetta, jos sitä ei saa käynnistettyä ja sammutettua kytkimellä. Koneen, jota ei voida hallita kytkimellä, käyttö on vaarallista ja se on korjattava. ◾ Irrota pistotulppa virtalähteestä ja/tai irrota akku koneesta, jos irrotettavissa, ennen kuin teet mitään säätöjä, vaihdat apuvälineitä tai laitat koneen varastoon. Nämä ennaltaehkäisevät turvallisuustoimenpiteet vähentävät koneen vahingossa käynnistymisen riskiä. ◾ Säilytä käyttämättömänä oleva kone lasten ulottumattomissa, äläkä anna henkilöiden, jotka eivät tunne konetta tai näitä ohjeita, käyttää konetta. Koneet ovat vaarallisia kokemattomien käyttäjien käsissä. ◾ Pidä koneet ja lisävarusteet kunnossa. Tarkista, että liikkuvat osat ovat kunnolla paikallaan, että osat ovat ehjiä, ja että koneessa ei ole muita ongelmia, jotka saattaisivat vaikuttaa sen toimintaan. Jos kone on vaurioitunut, korjauta se ennen käyttöä. Monet onnettomuudet johtuvat huonosti huolletuista koneista. ◾ Pidä leikkuukoneet terävinä ja puhtaina. Oikein huolletut leikkuukoneet, joissa on terävät leikkuureunat, eivät todennäköisesti jumiudu, ja niitä on helpompi hallita. ◾ Käytä konetta, lisävarusteita ja koneen teriä ym. näiden ohjeiden mukaisesti ja siten, että otat huomioon käyttöolosuhteet ja tehtävän työn. Koneen käyttö muuhun kuin sille suunniteltuun tarkoitukseen saattaa aiheuttaa vaaratilanteen. ◾ Pidä kahvat ja tartuntapinnat kuivina, puhtaina, öljyttöminä ja rasvattomina. Liukkaat kahvat ja tartuntapinnat eivät mahdollista koneen turvallista käsittelyä ja hallintaa odottamattomissa tilanteissa.

AKKUKONEEN KÄYTTÖ JA HOITO

◾ Lataa vain valmistajan määrittelemällä laturilla. Laturi, joka sopii yhdentyyppiselle akulle voi aiheuttaa tulipalovaaran, jos sitä käytetään toisenlaisen akun kanssa. ◾ Käytä koneissa vain erityisesti niihin tarkoitettuja akkuja. Muunlaisten akkujen käyttö saattaa aiheuttaa henkilövahingon tai tulipalon vaaran. ◾ Kun akku ei ole käytössä, pidä se erillään metalliesineistä, kuten paperiliittimet, kolikot, avaimet, naulat, ruuvit ja muut pienet metalliesineet, jotka voivat yhdistää akun navat toisiinsa. Akun napojen oikosulku voi aiheuttaa palovammoja tai tulipalon. ◾ Akusta voi valua nestettä väärästä käytöstä johtuen. Vältä kosketusta nesteeseen. Jos kosket nesteeseen vahingossa, huuhtele vedellä. Jos nestettä pääsee silmiin, hakeudu lääkärin hoitoon. Akusta valuva neste voi aiheuttaa ärsytystä tai palovammoja. ◾ Älä käytä akkua tai konetta, joka on vaurioitunut tai jota on muutettu. Vaurioituneet tai muutetut akut voivat käyttäytyä arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai henkilövahingon vaaran. ◾ Älä altista akkua tai konetta tulelle tai äärimmäisille lämpötiloille. Altistaminen yli 130 °C:n lämpötilalle voi aiheuttaa räjähdyksen. ◾ Noudata kaikkia latausohjeita, äläkä lataa akkua tai konetta lämpötilassa, joka ei ole ohjeissa ilmoitetun lämpötila-alueen sisällä. Virheellinen lataaminen tai lataaminen ilmoitetun lämpötila-alueen ulkopuolella olevassa lämpötilassa voi vaurioittaa akkua ja lisätä palovaaraa.

TÄRKEITÄ TURVAOHJEITA

VAROITUS! Tulipalojen, sähköiskujen ja loukkaantumisten ehkäisemiseksi on sähköisten puutarhatyökalujen käytössä noudatettava aina seuraavia perustavia varotoimia: LUE KÄYTTÖOHJEET ENNEN KÄYTTÖÄ

SÄILYTÄ MYÖHEMPÄÄ TARVETTA VARTEN

VAARA! Älä käytä konetta sähkölinjojen lähellä. Laite ei ole suunniteltu antamaan suojaa sähköiskua vastaan, jos se joutuu kosketuksiin ilmajohtojen kanssa. Tutustu paikallisiin ilmalinjojen turvaetäisyysmääräyksiin ja varmista, että työskentelyasentosi on turvallinen ja vakaa ennen kuin aloitat työkalun käyttämisen.VARSISAHALISÄOSA — PSA1000 123

VARSISAHAN TURVAVAROITUKSET ◾ Pidä kaikki kehonosat kaukana teräketjusta, kun saha on käytössä. Ennen sahan käynnistämistä varmista, että teräketju ei kosketa mitään. Hetken tarkkaamattomuus varsisahaa käytettäessä saattaa johtaa vaatteiden tai kehonosien tarttumiseen teräketjuun. ◾ Vältä tahatonta kosketusta teräketjuun tai terälaipan kiinteisiin uriin. Ne voivat olla erittäin teräviä. Käytä aina käsineitä ja pitkälahkeisia housuja tai viiltosuojahousuja, kun käsittelet varsisahaa, teräketjua tai terälaippaa. ◾ Pidä varsisahasta kiinni aina niin, että toinen kätesi on takakahvalla ja toinen kätesi etukahvalla. Yhdellä kädellä käyttäminen saattaa aiheuttaa käyttäjän, avustajien ja/tai sivullisten vakavan loukkaantumisen. ◾ Tartu koneeseen vain eristetyistä tartuntapinnoista, koska teräketju voi osua piilossa olevaan sähköjohtoon. Teräketjun kosketus ”jännitteiseen” johtoon saattaa tehdä koneen metalliosat ”jännitteisiksi” ja aiheuttaa sähköiskun käyttäjälle. ◾ Käytä suojalaseja ja kuulosuojaimia. Pään, käsien ja jalkojen lisäsuojavarusteet ovat suositeltavia. Asianmukainen suojavaatetus vähentää lentävien roskien aiheuttamia henkilövahinkoja tai vahingossa tapahtuvia kosketuksia teräketjun kanssa. ◾ Älä käytä varsisahaa puuhun kiivenneenä. Varsisahan käyttö puuhun kiivenneenä saattaa aiheuttaa henkilövahingon. ◾ Seiso aina tukevasti ja käytä varsisahaa vain, jos seisot kiinteällä, turvallisella ja tasaisella alustalla. Liukkaat tai epävakaat alustat kuten portaat, saattavat aiheuttaa tasapainon ja varsisahan hallinnan menetyksen. ◾ Älä koskaan käytä varsisahaa, joka on vaurioitunut tai virheellisesti säädetty tai jota ei ole kokonaan ja kunnolla koottu. Varmista, että sahaterä pysähtyy, kun liipaisinkytkin vapautetaan. ◾ Tarkasta sahattava kappale naulojen, johtojen tai muiden vieraiden esineiden varalta ennen sahaamista. ◾ Varo takapotkua jännityksessä olevia oksia sahatessasi. Kun puukuidut vapautuvat, jännityksessä oleva oksa voi iskeä käyttäjään ja/tai käyttäjä voi menettää sahan hallinnan. ◾ Ole erityisen varovainen pensaita ja taimikkoa sahatessasi. Ohuet oksat voivat tarttua teräketjuun, sinkoutua sinua päin ja nykäistä sinut pois tasapainosta. ◾ Aggressiivinen tai väkivaltainen varsisahalla sahaus tai varsisahan väärinkäyttö voi aiheuttaa ennenaikaista laipan, ketjun ja/tai vetopyörän kulumista sekä ketjun tai laipan rikkoutumisen, mikä johtaa takapotkuun, ketjun epäkeskisyyteen tai materiaalin lentelemiseen. ◾ Älä koskaan käytä terälaippaa vääntövartena. Taipunut terälaippa voi aiheuttaa ennenaikaista laipan, ketjun ja/tai vetopyörän kulumista sekä ketjun tai laipan rikkoutumisen, mikä voi johtaa takapotkuun, ketjun epäkeskisyyteen tai materiaalin lentelemiseen. ◾ Kanna varsisahaa kaksin käsin kahvoista varsisahan ollessa kytkettynä pois päältä. Käytä teränsuojusta aina, kun kuljetat varsisahaa tai laitat sen varastoon. Varsisahan oikea käsittely pienentää todennäköisyyttä tapaturmaiseen kosketukseen liikkuvan teräketjun kanssa. ◾ Älä yritä siirtää leikattua materiaalia tai pitää leikattua materiaalia kiinni, kun terät liikkuvat. Varmista, että kytkin on off-asennossa, kun puhdistat kiinni tarttunutta materiaalia. Teräketju jatkaa pyörimistä sen jälkeen, kun kone on kytketty pois päältä. Hetken tarkkaamattomuus varsisahaa käytettäessä voi johtaa vakavaan loukkaantumiseen. ◾ Noudata voitelusta, ketjun kiristämisestä ja lisäosien vaihdosta annettuja ohjeita. Väärin kiristetty tai voideltu ketju saattaa rikkoa laitteen tai lisätä takapotkun mahdollisuutta. Pidä leikkausreunat terävinä ja puhtaina parhaan suorituskyvyn saavuttamiseksi ja loukkaantumisten välttämiseksi. ◾ Pidät kahvat kuivina, puhtaina sekä öljyttöminä ja rasvattomina. Rasvaiset ja öljyiset kahvat ovat liukkaita ja voivat aiheuttaa hallinnan menettämisen. ◾ Sahaa vain puuta. Älä käytä varsisahaa tarkoituksiin, joihin sitä ei ole suunniteltu. Esimerkiksi: älä käytä varsisahaa muovin, kivituotteiden tai muiden rakennusmateriaalien kuin puun sahaamiseen. Varsisahan käyttö muuhun kuin suunniteltuun käyttötarkoitukseen voi aiheuttaa vaarallisen tilanteen. ◾ Vältä varsisahan käyttämistä huonoissa sääolosuhteissa, etenkin jos on salamointivaara. Tämä vähentää salamaniskun vaaraa. ◾ Sammuta moottori ja poista akku aina, kun poistut työkalun luota. ◾ Säilytä laitteet sisätiloissa, kun niitä ei käytetä. Kun laitteita ei käytetä, ne tulee säilyttää sisätiloissa kuivassa paikassa ja korkealla tai lukitussa paikassa akku irrotettuna poissa lasten ulottuvilta. ◾ Tarkista osat vaurioiden varalta. Ennen työn jatkamista suojukset tai muut osat tulee huolellisesti tarkistaa koneen toimivuuden arvioimiseksi ja tehtäväänsä sopivuuden arvioimiseen. TarkistaVARSISAHALISÄOSA — PSA1000 124

liikkuvien osien kohdistus, liikkuvien osien kiinnitys, osien vauriot, asennus sekä kaikki muut seikat, jotka voivat vaikuttaa toimintaan. Mikäli työkalun turvalaite tai muu osa on vaurioitunut, se tulee korjata kunnolla tai vaihtaa valtuutetun huoltoliikkeen toimesta, jollei muuta ole mainittu tässä käyttöohjeessa. LISÄVAROITUKSIA ◾ Älä lataa akkua sateessa tai märissä olosuhteissa. ◾ Käytä vain kuvassa A lueteltujen akkujen ja latureiden kanssa. ◾ Akku tulee poistaa laitteesta ennen laitteen hävittämistä. ◾ Akku tulee hävittää turvallisesti. ◾ Älä hävitä akkua polttamalla. Kennot saattavat räjähtää. Tarkasta paikallisten määräysten hävittämistä koskevat erikoisohjeet. ◾ Älä avaa tai yritä vääntää akkua. Vuotanut akkuneste on syövyttävää ja voi vahingoittaa silmiä tai ihoa. Voi olla myrkyllistä nieltynä. HUOMIO! Akkuneste on laimennettua rikkihappoa, joka on haitallista iholle ja silmille. Se on sähköä johtavaa ja syövyttävää. ◾ Ole varovainen akkujen käsittelyssä, jotta akku ei mene oikosulkuun sähköä johtavien materiaalien, kuten sormusten, rannekorujen ja avaimien, takia. Akku tai liitin voi ylikuumentua ja aiheuttaa palovammoja. ◾ Akkutyökaluja ei tarvitse liittää sähköverkkoon. Tästä syystä ne ovat aina käyttökunnossa. Huomioi mahdolliset vaarat myös silloin, kun työkalu ei ole käynnissä. Ole varovainen tehdessäsi kunnossapito- tai huoltotoimenpiteitä. ◾ Poista akku työkalusta, kun teet huolto- tai puhdistustoimenpiteitä tai irrotat materiaalia työkalusta. ◾ Varaosat – Käytä huollon yhteydessä vain identtisiä EGO-varaosia. Muiden lisävarusteiden tai lisäosien käyttö saattaa aiheuttaa tapaturmavaaran. ◾ Älä puhdista letkulla; vältä veden pääsemistä moottoriin ja sähköliitäntöihin. ◾ Jos kohtaat tilanteen, jota ei tässä käyttöoppaassa käsitellä, toimi varoen ja käytä omaa harkintakykyäsi. Pyydä lisäohjeita EGO-huoltokeskuksesta. ◾ Säilytä nämä ohjeet. Tarkasta ohjeet usein ja käytä niitä ohjeistamaan muita, jotka saattavat käyttää tätä laitetta. Jos lainaat tämän laitteen jollekulle muulle, lainaa samalla myös nämä ohjeet laitteen väärinkäytön ja mahdollisten tapaturmien välttämiseksi.

HUOMIOI: KATSO AKKUPÄÄN KÄYTTÖOPPAASTA LISÄÄ ERITYISIÄ TURVALLISUUSOHJEITA. TEKNISET TIEDOT Terälaipan pituus 250 mmKetjun jako 9,5 mmKetjun säätö 1,1 mmTeräketjun tyyppi AC1000/AC1001Ohjausterälevyn tyyppi AG1000/AG1001Ketjuöljytankin tilavuus 220 mlKäyttölämpötila -15–40 °CVarastointilämpötila -20–70 °CPaino (ketjusuojuksella) 1,89 kgMitattu äänen tehotaso L

101,4 dB(A) K= 2,36 dB(A) (PH1400E)103,6 dB(A) K=0,67 dB(A) (PH1420E)Äänenpaineen taso käyttäjän korvien tasolla L 87,0 dB(A) K=3 dB(A) (PH1400E)89,7 dB(A) K=3 dB(A) (PH1420E)Taattu äänen tehotaso L

(2000/14/EC:n mukaisesti)104 dB(A)Värinä a Etuapukahva2,1 m/s² K=1,5 m/s (PH1400E)3,54 m/s² K=1,5 m/s (PH1420E)Takakahva2,5 m/s² K=1,5 m/s (PH1400E)2,38 m/s² K=1,5 m/s (PH1420E) ◾ Edellä esitetyt parametrit on testattu ja mitattu akkupään PH1400E/PH1420E kanssa.VARSISAHALISÄOSA — PSA1000 125

◾ Ilmoitettu tärinän kokonaisarvo on mitattu standardikoemenetelmän mukaan ja sitä voidaan käyttää verrattaessa työkaluja keskenään. ◾ Ilmoitettua tärinän kokonaisarvoa voidaan myös käyttää altistumisen ennakkoarvioinnissa. HUOMAA: Sähkötyökalun todellisen käytön aikana ilmenevä tärinä voi erota työkalun käytölle ilmoitetusta arvosta. Käyttäjän suojelemiseksi on todellisissa käyttöolosuhteissa käytettävä käsineitä ja kuulosuojaimia. PAKKAUSLUETTELO OSAN NIMI MÄÄRÄVarsisahalisäosa 1Ketjun suojus 1Kaksipäinen avain 1Käyttäjän käsikirja 1Tähän varsisahaan suositellut laipat ja ketjutOSAN NIMI MALLIN NUMEROLaippa AG1000/AG1001 Teräketju AC1000/AC1001 KUVAUS VARSISAHALISÄOSAN OSAT (kuva A) 1. Päätytulppa2. Pehmeä holkki3. Sahan varsiosa 4. Kaksipäinen avain5. Avaimen pidike6. Suojuksen ruuvi7. Ketjupyörän suojus8. Jatkovarsi (lisävaruste, MYYDÄÄN ERIKSEEN)9. Teräsuoja10. Teräketju11. Ohjausterälevy12. Ketjun kiristysruuvi13. Öljytankin korkki14. Öljysäiliö15. Katkontapiikit KOKOAMINEN VAROITUS: Jos jokin osa on vahingoittunut tai puuttuu, älä käytä tuotetta ennen kuin osat on vaihdettu. Tuotteen käyttö vioittuneilla tai puuttuvilla osilla voi aiheuttaa vakavan henkilövahingon. VAROITUS: Älä yritä muuttaa tätä tuotetta tai käyttää siinä lisävarusteita, joita ei ole suunniteltu käytettäviksi tämän varsisahan kanssa. Kaikenlainen muuttaminen tai muuntelu on väärinkäyttöä, ja voi aiheuttaa vaaratilanteen, joka voi johtaa vakaviin henkilövahinkoihin. VAROITUS: Poista akku koneesta aina, kun kokoat osia. Näin varmistat, ettei laite käynnisty vahingossa eikä aiheuta vakavia henkilövahinkoja.

VARSISAHAOSAN KIINNITTÄMINEN AKKUPÄÄHÄN

Tämä varsisahalisäosa on suunniteltu käytettäväksi EGO 56 V LITIUMIONI-akkupään PH1400E/PH1420E kanssa.Katso akkupään PH1400E/PH1420E käyttöoppaasta kohta ”LISÄOSAN ASENTAMINEN AKKUPÄÄHÄN”.

JATKOVARREN YHDISTÄMINEN AKKUPÄÄN JA

VARSISAHALISÄOSAN VÄLIIN (lisävaruste) Jatkovarsi pidentää sahausaluetta. Se tulee yhdistää akkupään ja varsisahalisäosan väliin.Noudata kohdan ”VARSISAHAOSAN KIINNITTÄMINEN AKKUPÄÄHÄN” ohjeita asentamisessa ja kiinnitä jatkovarsi varsisahalisäosan ja akkupään väliin (kuva C). VAROITUS: Jos lisäosaa ja akkupäätä/jatkovartta ei kiinnitetä edellä olevien ohjeiden mukaisesti, voi seurauksena olla vakava henkilövahinko tai kuolema. VAROITUS: Älä koskaan kiinnitä tai säädä mitään lisäosaa, kun akkupää on käynnissä, tai kun akku on asennettuna. Moottorin sammuttamatta jättäminen ja akun poistamatta jättäminen voivat aiheuttaa vakavan henkilövahingon. KÄYTTÖ VAARA: Älä koskaan työskentele lähellä sähkölinjoja, sähköjohtoja tai muita sähkövirran lähteitä. Jos laippa ja ketju jäävät kiinni sähköjohtoon tai sähkölinjaan, ÄLÄ KOSKE LAIPPAAN, KETJUUN TAI ALUMIINIVARTEEN! NE VOIVAT OLLA JÄNNITTEELLISIÄ JA ERITTÄIN VAARALLISIA. Voit jatkaa varsisahan pitämistä eristetystä kahvasta tai voit laittaa sen maahan itsestäsi etäälle turvallisella tavalla. Irrota sähkövirta vaurioituneesta linjasta tai johdosta ennen kuin yrität vapauttaaVARSISAHALISÄOSA — PSA1000 126

terälevyä tai ketjua sähköjohdosta. Terälaippaan, ketjuun tai oksasahan sähköä johtaviin osiin, jännitteellisiin sähköjohtoihin tai sähkölinjoihin koskeminen aiheuttaa kuoleman tai vakavan henkilövahingon. VAROITUS: Älä anna perehtyneisyyden tuotteeseen saada sinua huolimattomaksi. Muista, että sekunnin murto-osa huolimattomuutta riittää aikaansaamaan vakavan henkilövahingon. VAROITUS: Käytä aina suojalaseja sivusuojilla. Muussa tapauksessa silmiin voi lentää roskia ja muita mahdollisia vakavia vahinkoja tapahtua. Ennen jokaista käyttökertaa tarkista laite kokonaisuudessaan vahingoittuneiden, puuttuvien tai löystyneiden osien varalta, kuten ruuvit, mutterit, pultit, kannet jne. Kiinnitä kaikki kiinnittimet ja kannet tiukasti, äläkä käytä laitetta ennen kuin kaikki puuttuvat tai vahingoittuneet osat on vaihdettu. VAROITUS: Vakavan henkilövamman välttämiseksi poista akku työkalusta ennen kuin huollat tai puhdistat sitä tai vaihdat siihen varusteita tai poistat materiaalia laitteesta.

Voit käyttää laitetta alla lueteltuihin tarkoituksiin: ◾ Karsiminen ◾ Raivaus HUOMAA: Laitetta tulee käyttää vain sille tarkoitettuun tarkoitukseen. Kaikki muu käyttö katsotaan väärinkäytöksi.

TERÄLAIPAN JA -KETJUN VOITELUAINEEN

LISÄÄMINEN VAROITUS: Älä tupakoi tai tuo tulta tai liekkiä öljyn tai varsisahan lähelle. Öljy voi läikkyä ja seurauksena voi olla tulipalo. HUOMAA: Varsisahassa ei ole ostohetkellä öljyä. On tärkeää täyttää säiliö ketjuöljyllä ennen käyttöä. Ketjun käyttöikä ja sahausteho riippuvat optimaalisesta voitelusta. Ketjua voidellaan ketjuöljyllä automaattisesti käytön aikana. Voiteluainetaso tulee tarkistaa 20 käyttöminuutin välein ja voiteluainetta lisätään tarpeen mukaan.

1. Poista akku akkupäästä.

2. Puhdista öljysäiliön korkki ja sitä ympäröivä alue,

jotta likaa ei pääse öljysäiliöön.

3. Aseta varsisahalisäosa pystyyn ja poista korkki

kääntämällä sitä vastapäivään (kuva D).

4. Kaada varovasti laippa- ja ketjuöljyä säiliöön, kunnes

öljyä on kaulan alaosaan asti. Varo, ettei öljyä roisku aukosta. Pyyhi ylimääräiset öljyt pois ja laita korkki paikoilleen. HUOMAA: ◾ Älä käytä likaista, käytettyä tai muuten saastunutta öljyä. Se voi aiheuttaa vaurioita terälevyyn tai ketjuun. SAHAUKSEN VALMISTELU (kuva B) Katso asianmukaiset suojavarusteet tämän käyttöoppaan kohdasta ”Tärkeitä turvaohjeita”. ◾ Tarkasta, ettei ketju ole löysällä nostamalla terälaipan kärkeä ylös. Ketju on oikein kiristetty, kun ketju ei ole löysällä terälaipan alapuolella ja ketju on tiukka, mutta sitä voidaan kääntää käsin ongelmitta. Jos kireys vaatii säätämistä, katso säätöohjeet tämän käyttöoppaan kohdasta ”LAIPAN JA KETJUN VAIHTAMINEN” luvusta ”HUOLTO”. ◾ Tarkasta suojuksen ruuvi ennen käyttöä. Jos se on löystynyt, kiristä suojuksen ruuvia kääntämällä sitä myötäpäivään. ◾ Tarkasta sahan hampaiden terävyys ja varmista ketjun hyvä voitelu. ◾ Käytä liukumisen estäviä käsineitä, jotta saat parhaan mahdollisen otepitävyyden ja suojan. Älä koskaan seiso suoraan sen oksan alla, jota katkaiset. Varmista tukeva ja tasapainoinen asento. Varo esteitä, kuten kannot, juuret ja ojat, jotka voivat aiheuttaa kaatumisen tai kompastumisen. ◾ Pidä kunnon ote laitteesta aina, kun moottori on käynnissä. Pidä laitetta tukevasti molemmin käsin. ◾ Käytön turvallisuuden ja sujuvuuden takia laita olkahihna olan yli. Säädä olkahihnaa, kunnes käyttöasento on mukava. Katso olkahihnan kiinnittäminen akkupäähän PH1400E/PH1420E:n käyttöoppaan kohdasta ”OLKAHIHNAN ASENTAMINEN”. VAROITUS: Olkahihna on myös nopea vapautusmekanismi vaaratilanteissa. Kun on hätätilanne, ota laite olaltasi välittömästi riippumatta hihnan asennosta.

TYÖKALUN KÄYNNISTÄMINEN/SAMMUTTAMINEN

Katso akkupään PH1400E/PH1420E käyttöoppaasta kohta ”AKKUPÄÄN KÄYNNISTÄMINEN/SAMMUTTAMINEN”. PERUSSAHAUS (kuvat E ja F) Noudata alla olevia vaiheita, jotta estät puun tai pensaan vaurioitumisen. Älä käytä edestakaista sahausliikettä.VARSISAHALISÄOSA — PSA1000 127

1. Tee ensin kaatolovi (1/4 oksan halkaisijasta) oksan alapuolelle lähelle pääoksaa tai runkoa.2. Tee toinen sahaus oksan yläpuolelle ulospäin ensimmäisestä sahauskohdasta. Jatka sahausta, kunnes oksa irtoaa puusta. Ole valmis pitämään työkalun paino tasapainossa, kun oksa putoaa.3. Tee lopullinen katkaisu läheltä runkoa. HUOMAA: Toisessa ja lopullisessa sahauksessa (oksan päältä) pidä katkontapiikkejä katkaistavaa oksaa vasten (kuva F). Tämä auttaa pitämään oksaa paikallaan ja helpottaa katkaisemista kevyellä painamisella alaspäin. Jos pakotat sahaa, vaurioitat laipan, ketjun tai moottorin.4. Vapauta akkupään liipaisin heti, kun oksa on irronnut. HUOMAA: Oikean katkaisutekniikan käyttämisen laiminlyöminen aiheuttaa laipan ja ketjun puristumisen tai oksaan tarttumisen. Jos näin tapahtuu:1. Pysäytä moottori ja poista akku. 2. Jos oksaan ylettyy maasta, nosta oksaa samalla sahaa pitäen. Tämän pitäisi vapauttaa ”puristus” ja sahan pitäisi irrota. 3. Jos saha on vielä kiinni, pyydä ammattilaiselta apua.

OKSIEN KARSIMINEN JA RAIVAUS

Varsisahalisäosa on tarkoitettu pienten halkaisijaltaan korkeintaan 20 cm olevien latvusten ja oksien katkaisemiseen. Parhaan tuloksen saat noudattamalla seuraavia varotoimia.1. Suunnittele katkaisu huolellisesti. Ota huomioon suunta, mihin oksa putoaa. VAROITUS: Oksat saattavat pudota odottamattomiin suuntiin. Älä seiso suoraan katkaistavan oksan alla. 2. Tyypillisin katkaisu on sellainen, jossa laite asetetaan enintään 60 asteen kulmaan (kuva G). Mikäli varsisahan varren kulma maahan kasvaa, ensimmäisen katkaisuloven tekeminen (oksan alapuolelle) vaikeutuu. 3. Katkaise pitkät oksat useassa osassa. 4. Katkaise alaoksat ensin, jotta yläoksilla on enemmän tilaa pudota. 5. Työskentele rauhallisesti, pidä molemmilla käsillä tukeva ote sahasta. Säilytä tukeva asento ja tasapaino. 6. Älä sahaa tikapuilla seisten, se on äärimmäisen vaarallista. Jätä tällaiset toimenpiteet ammattilaisille.7. Älä tee lopullista katkaisua pääoksan tai rungon vierestä ennen kuin olet katkaissut mahdollisimman paljon oksasta painon vähentämiseksi. Oikea sahaustekniikka estää pääpuun vaurioitumisen. 8. Älä käytä varsisahaa puiden kaatamiseen. 9. Vältä sähköiskut, älä käytä alle 15 metrin etäisyydellä ilmalinjoista. Pidä sivulliset vähintään 15 metrin etäisyydellä (kuva G). HUOLTO VAROITUS: Pysäytä moottori, odota kaikkien liikkuvien osien pysähtymistä ja poista akku ennen laitteen tarkastamista, puhdistamista tai huoltamista. Näiden ohjeiden noudattamatta jättäminen saattaa johtaa vakavaan henkilövahinkoon tai omaisuusvahinkoon. VAROITUS: Käytä huollon yhteydessä vain identtisiä varaosia. Muiden osien käyttö voi aiheuttaa vaaran tai tuotteen vaurioitumisen. Turvallisuuden ja luotettavuuden takia kaikki korjaukset, muut kuin näissä huolto-ohjeissa luetellut, tulee antaa ammattiasentajien suoritettaviksi. YLEINEN KUNNOSSAPITO Vältä liuotinaineiden käyttöä, kun puhdistat muoviosia. Useimmat muovit ovat herkkiä vaurioitumaan erilaisista kaupallisista liuottimista. Poista lika, pöly, öljy, rasva jne. puhtaalla liinalla. LAITTEEN PUHDISTAMINEN ◾ Poista akku ja puhdista jokaisen käytön jälkeen sahausjäte ketjusta ja terälaipasta pehmeällä harjalla. Pyyhi varsisahan pinta puhtaalla, mietoon saippualiuokseen kostutetulla liinalla. ◾ Poista ketjupyörän suojus. Poista sen jälkeen pehmeällä harjalla sahausjätteet terälaipasta, teräketjusta, ketjupyörästä ja ketjupyörän suojuksesta. ◾ Puhdista aina pois puulastut, sahanpuru ja lika terälaipan urasta, kun vaihdat teräketjun. HUOMAA: Älä käytä voimakkaita puhdistusaineita muoviseen kuoreen tai kahvaan. Ne saattavat vahingoittua tietyistä aromaattisista öljyistä, kuten mänty ja sitruuna.

TERÄLAIPAN JA -KETJUN VAIHTO

VAROITUS: Älä koskaan kosketa tai säädä ketjua, kun moottori on käynnissä; Käytä aina käsineitä, kun käsittelet teräketjua. HUOMAA: Kun vaihdat terälaippaa ja ketjua, käytä aina kohdassa Tähän varsisahaan suositellut laipat ja ketjut kerrottua terälevyn ja ketjun yhdistelmää. Kuluneen terälevyn ja ketjun purkaminen

1. Irrota akku, anna varsisahan jäähtyä ja kiristä öljysäiliön korkki.VARSISAHALISÄOSA — PSA1000 128

2. Aseta varsisaha kyljelleen niin, että ketjupyörän

suojus osoittaa ylöspäin.

3. Käytä käsineitä. Käytä mukana tullutta kaksipäistä

avainta, irrota suojuksen ruuvi ja ketjupyörän suojus. Puhdista ketjupyörän suojus kuivalla liinalla ja säästä se uudelleen kokoamista varten (kuva H).

4. Poista laippa ja ketju kiinnityspinnasta. Irrota kulunut

ketju laipasta. HUOMAA: Jos laipan ja ketjun poistamisessa kiinnityspinnasta on vaikeuksia, aseta varsisaha pystyyn, tue toisella kädellä laippaa ja löysää toisella kädellä ketjun kiristysruuvia vastapäivään (kuva I) ja poista sitten laippa ja ketju. HUOMAA: Nyt on hyvä hetki tarkastaa vetopyörä liiallisen kulumisen ja vaurioiden varalta. Uuden terälevyn ja ketjun kokoaminen

1. Aseta uusi teräketju tasaiselle alustalle ja oikaise

kaikki kiertymät (kuva J).

2. Aseta ketjun vetolenkit terälaipan uraan. Sijoita ketju

siten, että silmukka on terälaipan takaosassa (kuva K). Kuvan K osien kuvaus alla: K-1 Ketjun vetolenkit K-2 Terälaipan ura

3. Pidä ketjua paikallaan terälaipassa ja aseta silmukka

varsisahan ketjupyörän ympärille. HUOMAA: Teräketjuun on kaiverrettu pienet suuntanuolet. Toinen suuntanuoli löytyy työkalun rungosta (kuva L). Kun asetat teräketjun silmukkaa vetopyörään, varmista, että teräketjun nuolten suunta VASTAA työkalun rungon nuolen suuntaa. Jos ne osoittavat vastakkaisiin suuntiin, käännä teräketju ja terälaippayksikkö ympäri (kuva M). Kuvan L osien kuvaus alla: L-1 Ketjupyörä L-2 Kiristyksen säätötappi L-3 Kohdistuskohoumat L-4 Ketjun kiristysruuvi L-5 Terälaipan ura

4. Aseta terälaippa kiinnityspinnalla liu’uttamalla

terälaipan ura kohdistuskohoumien päälle. Varmista, että kiristyksen säätötappi menee laipan alempaan reikään (kuva L). HUOMAA: Jos kiristyksen säätötappia on vaikea saada reikään, säädä ketjun kiristysruuvia, kunnes kiristyksen säätötappi sijaitsee täsmälleen reiässä.

5. Aseta ketjupyörän suojus ja suojuksen ruuvi takaisin

paikoilleen. Kiristä ne kevyesti.

6. Poista kaikki löysyys ketjusta kääntämällä ketjun

kiristysruuvia myötäpäivään, kunnes ketju asentuu tiiviisti laippaan vetolenkit terälaipan urassa. Tarkasta, ettei ketju ole löysällä nostamalla terälaipan kärkeä ylös. Vapauta terälaipan kärki ja käännä ketjunkireyden säätöruuvia myötäpäivään. Toista tämä menettely, kunnes ketju ei enää roiku (kuva N).

7. Pidä terälaipan kärkeä ylhäällä ja kiristä ketjupyörän

suojuksen ruuvi. HUOMAA: Pidennä terälaipan käyttöikää kääntämällä se välillä ympäri. HUOMAA: Jos ketju on liian kireällä, se ei pyöri. Löysää ketjupyörän suojuksen ruuvia hieman ja käännä kiristysruuvia 1/4 kierrosta vastapäivään. Nosta terälaipan kärki ja kiristä ketjupyörän suojuksen ruuvi uudelleen. Varmista, että ketju pyörii ongelmitta.

KETJUN KIREYDEN SÄÄTÖ

HUOMIO: Teräketjun tulee olla kunnolla kiristetty ennen sahan käyttämistä.

1. Sammuta moottori ja irrota akkuyksikkö ennen kuin

säädät ketjun kireyttä.

2. Löysää suojuksen ruuvi sormikireyteen.

3. Käännä ketjun kiristysruuvia myötäpäivään ketjun

kiristämiseksi. Katso lisätietoa tämän käyttöoppaan kohdasta ”LAIPAN JA KETJUN VAIHTAMINEN”. ◾ Kylmä ketju on oikein kiristetty, kun ketju ei ole löysällä terälaipan alapuolella ja ketju on tiukka, mutta sitä voidaan kääntää käsin ongelmitta. Ketju täytyy kiristää uudelleen aina, kun vetolenkkien reunat eivät sovi terälaipan uraan (kuva O). ◾ Ketjun lämpötila nousee normaalin sahauksen aikana. Oikein kiristetyn lämpimän ketjun vetolenkit roikkuvat noin 1,3 mm terälaipan uran ulkopuolella (kuva P). HUOMAA: Uusilla ketjuilla on tapana venyä; tarkasta ketjunkireys säännöllisesti ja kiristä ketjua tarvittaessa. HUOMAA: Lämpimänä kiristetty ketju voi olla liian tiukka, kun se on jäähtynyt. Tarkasta kylmäkireys ennen seuraavaa käyttöä.VARSISAHALISÄOSA — PSA1000 129

Vaihdekotelossa oleva vaihdepyörä tulee voidella säännöllisesti vaihderasvalla. Tarkasta vaihdekotelon rasvan taso noin 50 käyttötunnin välein poistamalla kotelon sivussa oleva tiivistysruuvi. Jos vaihteen sivuilla ei näy rasvaa, lisää vaihderasvaa enintään 3/4 kapasiteetista seuraavien ohjeiden mukaisesti. Älä täytä vaihdepyörää kokonaan rasvalla.

1. Aseta varsisaha kyljelleen niin, että tiivistysruuvi on

2. Löysää injektioruuvia ja poista se mukana toimitetulla

kaksipäisellä avaimella.

3. Käytä rasvaruiskua (ei mukana) ja ruiskuta

jonkin verran rasvaa ruuvin reikään; älä ylitä 3/4 kapasiteetista.

4. Kiristä tiivistysruuvi ruiskutuksen jälkeen.

TERÄLAIPAN KÄRKIPYÖRÄN VOITELU Terälaipan kärjessä on lisäksi kärkipyörä Kärkipyörä tulee voidella viikoittain rasvaruiskulla (ei mukana) terälaipan käyttöiän lisäämiseksi (kuva R). Käännä terälaippa ja tarkasta, että voitelurei’issä ja ketjun urassa ei ole epäpuhtauksia. Kuvan R osien kuvaus alla: R-1 Voitelureikä R-2 Terälaipan kärjen kärkipyörän

KULJETUS JA VARASTOINTI

1. Älä varastoi tai kuljeta varsisahaa, kun se on

käynnissä. Irrota aina akkuyksikkö ennen varastointia tai kuljetusta.

2. Aseta terälaipan suojus aina terälaippaan ja -ketjuun

ennen varsisahan varastointia tai kuljetusta. Ole varovainen ketjun terävien hampaiden kanssa.

3. Puhdista varsisaha perusteellisesti ennen

varastointia. Säilytä varsisahaa sisätiloissa kuivassa paikassa, joka on lukittu ja/tai johon lapset eivät pääse. Pidä se syövyttävien aineiden, kuten puutarhakemikaalien ja tiesuolan, ulottumattomissa.

4. Jos varsisahalisäosa poistetaan akkupäästä ja

säilytetään erikseen, kiinnitä päätytulppa lisäosan varteen, jotta lika ei pääse liitoskappaleeseen. Ympäristönsuojelu Älä hävitä sähkölaitteita, käytettyjä akkuja tai laturia kotitalousjätteen seassa! Vie tämä tuote hyväksyttyyn kierrätyspaikkaan tai anna se erilliseen keräilyyn. Sähkökoneet tulee palauttaa asianmukaiseen ympäristöystävälliseen kierrätyslaitokseen.VARSISAHALISÄOSA — PSA1000 130

Moottori ei käy ◾ Akkuyksikköä ei ole liitetty varsisahaan. ◾ Liitä akku varsisahaan. ◾ Sahan ja akun välillä ei ole sähkökontaktia. ◾ Irrota akku, tarkasta koskettimet ja asenna akkuyksikkö takaisin. ◾ Akkuyksikkö on tyhjä. ◾ Lataa akkuyksikkö. ◾ Käynnistyspainiketta ei ole painettu alas ennen liipaisinkytkimen painamista. ◾ Paina lukituksenpoistokytkin alas ja pidä sitä painettuna, käynnistä sen jälkeen varsisaha painamalla liipaisinta. ◾ Akku tai akkupää on ylikuumentunut. ◾ Anna akun tai akkupään jäähtyä, kunnes lämpötila laskee alle 67°C. ◾ Moottorisaha on takertunut puuhun. ◾ Vapauta liipaisin; irrota teräketju ja terälaippa puusta ja käynnistä varsisaha sen jälkeen uudelleen. ◾ Sahausjätettä terälaipan urassa ◾ Paina teräketju puuta vasten ja liikuta varsisahaa edestakaisin sahausjätteiden poistamiseksi. ◾ Ketjupyörän suojuksessa on likaa. ◾ Poista akkuyksikkö, poista sitten ketjupyörän suojus ja puhdista sahausjätteet.Moottori käy, mutta ketju ei pyöri ◾ Ketju ei kytkeydy vetopyörään. ◾ Poista akkuyksikkö, asenna ketju uudelleen varmistaen, että ketjun vetolenkit ovat kokonaan paikoillaan ketjupyörässä.Varsisaha ei sahaa oikein.. ◾ Riittämätön ketjun kiristys. ◾ Poista akkuyksikkö ja säädä ketjun kireys uudelleen kohdan ”KETJUN KIREYDEN SÄÄTÖ” mukaan. ◾ Tylsä ketju. ◾ Jätä ketjun sahausterien teroittaminen pätevän ammattihenkilön tehtäväksi. ◾ Ketju asennettu väärin päin. ◾ Poista akkuyksikkö ja asenna teräketju takaisin kohdan ”LAIPAN JA KETJUN VAIHTAMINEN” mukaan. ◾ Kulunut ketju. ◾ Poista akkuyksikkö ja vaihda teräketju kohdan ”LAIPAN JA KETJUN VAIHTAMINEN” mukaan. ◾ Kuiva tai liian venynyt ketju ◾ Tarkasta öljyntaso. Lisää öljysäiliöön tarvittaessa öljyä. ◾ Ketju ei ole terälaipan urassa ◾ Poista akkuyksikkö ja asenna teräketju takaisin kohdan ”LAIPAN JA KETJUN VAIHTAMINEN” mukaan.Terälaippa ja –ketju käyvät kuumina ja savuavat ◾ Tarkasta ketjun kireys liian kireän ketjun varalta ◾ Poista akkuyksikkö ja kiristä teräketju uudelleen kohdan ”KETJUN KIREYDEN SÄÄTÖ” mukaan. ◾ Ketjun öljysäiliö on tyhjä. ◾ Lisää terälaipan ja –ketjun voiteluainetta. ◾ Sahausjätettä terälaipan urassa. ◾ Puhdista sahausjäte urasta. TAKUU

Katso verkkosivuilta osoitteesta egopowerplus.eu EGO-takuukäytännön ehdot ja edellytykset kokonaisuudessaan.STANGSAG (TILBEHØR) — PSA1000 131
