KASUTUSJUHEND KM 7540 W Bp Pack Kärcher

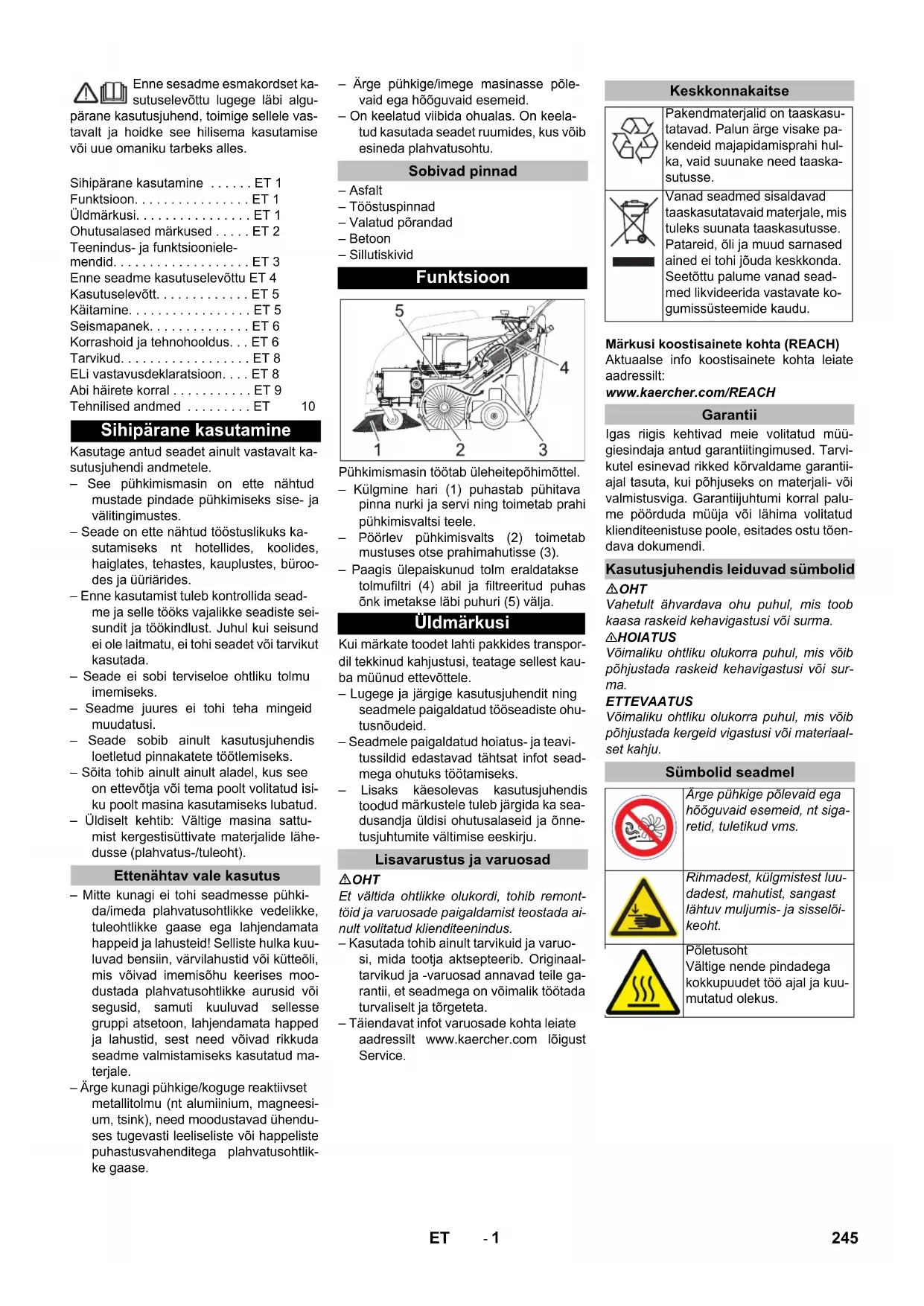

0,2 0,2 244 BG- 1 Enne sesadme esmakordset ka- sutuselevõttu lugege läbi algu- pärane kasutusjuhend, toimige sellele vas- tavalt ja hoidke see hilisema kasutamise või uue omaniku tarbeks alles. Kasutage antud seadet ainult vastavalt ka- sutusjuhendi andmetele. – See pühkimismasin on ette nähtud mustade pindade pühkimiseks sise- ja välitingimustes. – Seade on ette nähtud tööstuslikuks ka- sutamiseks nt hotellides, koolides, haiglates, tehastes, kauplustes, büroo- des ja üüriärides. – Enne kasutamist tuleb kontrollida sead- me ja selle tööks vajalikke seadiste sei- sundit ja töökindlust. Juhul kui seisund ei ole laitmatu, ei tohi seadet või tarvikut kasutada. – Seade ei sobi terviseloe ohtliku tolmu imemiseks. – Seadme juures ei tohi teha mingeid muudatusi. – Seade sobib ainult kasutusjuhendis loetletud pinnakatete töötlemiseks. – Sõita tohib ainult ainult aladel, kus see on ettevõtja või tema poolt volitatud isi- ku poolt masina kasutamiseks lubatud. – Üldiselt kehtib: Vältige masina sattu- mist kergestisüttivate materjalide lähe- dusse (plahvatus-/tuleoht). – Mitte kunagi ei tohi seadmesse pühki- da/imeda plahvatusohtlikke vedelikke, tuleohtlikke gaase ega lahjendamata happeid ja lahusteid! Selliste hulka kuu- luvad bensiin, värvilahustid või kütteõli, mis võivad imemisõhu keerises moo- dustada plahvatusohtlikke aurusid või segusid, samuti kuuluvad sellesse gruppi atsetoon, lahjendamata happed ja lahustid, sest need võivad rikkuda seadme valmistamiseks kasutatud ma- terjale. – Ärge kunagi pühkige/koguge reaktiivset metallitolmu (nt alumiinium, magneesi- um, tsink), need moodustavad ühendu- ses tugevasti leeliseliste või happeliste puhastusvahenditega plahvatusohtlik- ke gaase. – Ärge pühkige/imege masinasse põle- vaid ega hõõguvaid esemeid. – On keelatud viibida ohualas. On keela- tud kasutada seadet ruumides, kus võib esineda plahvatusohtu. – Asfalt – Tööstuspinnad – Valatud põrandad – Betoon – Sillutiskivid Pühkimismasin töötab üleheitepõhimõttel. – Külgmine hari (1) puhastab pühitava pinna nurki ja servi ning toimetab prahi pühkimisvaltsi teele. – Pöörlev pühkimisvalts (2) toimetab mustuses otse prahimahutisse (3). – Paagis ülepaiskunud tolm eraldatakse tolmufiltri (4) abil ja filtreeritud puhas õnk imetakse läbi puhuri (5) välja. Kui märkate toodet lahti pakkides transpor- dil tekkinud kahjustusi, teatage sellest kau- ba müünud ettevõttele. – Lugege ja järgige kasutusjuhendit ning seadmele paigaldatud tööseadiste ohu- tusnõudeid. – Seadmele paigaldatud hoiatus- ja teavi- tussildid edastavad tähtsat infot sead- mega ohutuks töötamiseks. – Lisaks käesolevas kasutusjuhendis tood ud märkustele tuleb järgida ka sea- dusandja üldisi ohutusalaseid ja õnne- tusjuhtumite vältimise eeskirju. OHT Et vältida ohtlikke olukordi, tohib remont- töid ja varuosade paigaldamist teostada ai- nult volitatud klienditeenindus. – Kasutada tohib ainult tarvikuid ja varuo- si, mida tootja aktsepteerib. Originaal- tarvikud ja -varuosad annavad teile ga- rantii, et seadmega on võimalik töötada turvaliselt ja tõrgeteta. – Täiendavat infot varuosade kohta leiate aadressilt www.kaercher.com lõigust Service. Märkusi koostisainete kohta (REACH) Aktuaalse info koostisainete kohta leiate aadressilt: www.kaercher.com/REACH Igas riigis kehtivad meie volitatud müü- giesindaja antud garantiitingimused. Tarvi- kutel esinevad rikked kõrvaldame garantii- ajal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantiijuhtumi korral palu- me pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõen- dava dokumendi. OHT Vahetult ähvardava ohu puhul, mis toob kaasa raskeid kehavigastusi või surma. 몇 HOIATUS Võimaliku ohtliku olukorra puhul, mis võib põhjustada raskeid kehavigastusi või sur- ma. ETTEVAATUS Võimaliku ohtliku olukorra puhul, mis võib põhjustada kergeid vigastusi või materiaal- set kahju. Sihipärane kasutamine . . . . . . ET 1 Funktsioon. . . . . . . . . . . . . . . . ET 1 Üldmärkusi. . . . . . . . . . . . . . . . ET 1 Ohutusalased märkused . . . . . ET 2 Teenindus- ja funktsiooniele- mendid. . . . . . . . . . . . . . . . . . . ET 3 Enne seadme kasutuselevõttu ET 4 Kasutuselevõtt. . . . . . . . . . . . . ET 5 Käitamine. . . . . . . . . . . . . . . . . ET 5 Seismapanek. . . . . . . . . . . . . . ET 6 Korrashoid ja tehnohooldus. . . ET 6 Tarvikud. . . . . . . . . . . . . . . . . . ET 8 ELi vastavusdeklaratsioon. . . . ET 8 Abi häirete korral . . . . . . . . . . . ET 9 Tehnilised andmed . . . . . . . . . ET 10 Sihipärane kasutamine Ettenähtav vale kasutus Sobivad pinnad Funktsioon Üldmärkusi Lisavarustus ja varuosad Keskkonnakaitse Pakendmaterjalid on taaskasu- tatavad. Palun ärge visake pa- kendeid majapidamisprahi hul- ka, vaid suunake need taaska- sutusse. Vanad seadmed sisaldavad taaskasutatavaid materjale, mis tuleks suunata taaskasutusse. Patareid, õli ja muud sarnased ained ei tohi jõuda keskkonda. Seetõttu palume vanad sead- med likvideerida vastavate ko- gumissüsteemide kaudu. Garantii Kasutusjuhendis leiduvad sümbolid Sümbolid seadmel Ärge pühkige põlevaid ega hõõguvaid esemeid, nt siga- retid, tuletikud vms. Rihmadest, külgmistest luu- dadest, mahutist, sangast lähtuv muljumis- ja sisselõi- keoht. Põletusoht Vältige nende pindadega kokkupuudet töö ajal ja kuu- mutatud olekus. 245ET- 2 – Enne kasutamist tuleb kontrollida sead- me ja selle tööks vajalikke seadiste sei- sundit ja töökindlust. Juhul kui seisund ei ole laitmatu, ei tohi seadet või tarvikut kasutada. – Seadme kasutamisel ohtlikes piirkon- dades (nt tanklates) tuleb järgida asja- kohaseid ohutuseeskirju. On keelatud kasutada seadet ruumides, kus võib esineda plahvatusohtu. – Käitaja peab seadet kasutama sihipära- selt. Arvestama peab kohapeal valitse- vate oludega ning töötamisel seadme- ga tuleb silmas pidada kolmandaid isi- kuid, eriti lapsi. – Enne töö algust peab operaator veen- duma, et kõik kaitseseadised on nõue- tekohaselt paigaldatud ja toimivad. – Seadme operaator vastutab teiste ini- meste ja nende omandiga juhtunud õn- netuste eest. – Veenduge, et operaator kannaks liibu- vaid rõivaid. Kandke tugevaid jalatseid ja vältige avaralõikelisi rõivaid. – Enne sõidu alustamist kontrollige lähi- ümbrust (nt lapsed). Veenduge, et näh- tavus oleks piisav! – Vältimaks masina omavolilist kasuta- mist tuleb võti ära võtta. – Seadme juurest lahkumisel tuleb see tahtmatu liikumise vastu kindlustada. – Masinat tohivad kasutada ainult isikud, keda on seadme käsitsemise osas inst- rueeritud või kes on tõestanud oma või- meid masina käsitsemiseks ning kellele on kasutamine otseselt ülesandeks teh- tud. – Antud seadet ei tohi kasutada vähene- nud füüsiliste, sensoorsete või vaimse- te võimetega isikud (sealhulgas lapsed) või kogemuste ja teadmiste puudumi- sel. – Lapsed peavad olema järelvalve all, ta- gamaks, et nad masinaga ei mängi. Oht Vigastusoht! Liiga suure kallaku korral ümberminekuoht. – Sõidusuunas võib liikuda ainult kuni 12% kallakutel. Ümberminekuoht ebastabiilsel pinnal. – Liigutage masinat ainult kindlal aluspin- nal. Ümberminekuoht liiga suure küljesuunalise kalde puhul. – Sõidusuunaga risti tohib liikuda vaid tõusudel kuni maksimaalselt 12%. Sõidukiirus tuleb kohandada oludele. – Transportimisel pidage silmas masina kaalu. – Masina transportimiseks ühendage aku lahti ja kinnitage masin kindlalt. Märkus: Ainult kasutades Kärcheri poolt soovitatud akusid ja laadimisseadmeid on teil garantiiõigus. – Tingimata tuleb järgida aku tootja ja laa- dimisseadme tootja kasutusjuhendeid. Järgige seadusandja soovitusi akudega ümber käimiseks. – Ärge kunagi jätke tühje akusid seisma, vaid laadige need esimesel võimalusel täis. – Lekkevoolu vältimiseks tuleb akud alati

hta ja kuivana hoida. Kaitske mustu- se, näiteks metallitolmu, eest. – Ärge asetage akule tööriistu ega muid sarnaseid esemeid. Lühise ja plahva- tusoht. – Kasutage alati 2 sama tüüpi akut! – Mingil juhul ärge kasutage aku lähedu- ses või akulaadimisruumis lahtist tuld, tekitage sädemeid ega suitsetage. Plahvatusoht. – Kasutage ainult poolusekaitsega aku- sid. Kaotsimineku korral asendage poo- lusekaitse. – Ärge puudutage tuliseid osi, nt ajami- mootorit (põletusoht). – Ettevaatust akuhappe käsitsemisel. Jälgige vastavaid ohutuseeskirju! – Kasutatud akud tuleb utiliseerida kesk- konnasõbralikult vastavalt EÜ-direktiivi- le 91/ 157 EMÜ. – Enne masina puhastamist ja hoolda- mist, osade vahetamist või ümbersea- distamist teisele funktsioonile tuleb ma- sin välja lülitada ja võtta ära süütevõti. – Elektrisüsteemi juures töid tehes tuleb aku lahti ühendada. – Masinat ei tohi puhastada voolikust tu- leva või kõrgsurvejoaga (lühiste või muude kahjustuste oht). – Remonttöid tohivad teha ainult volitatud klienditeenindused või vastava ala spetsialistid, kes tunnevad kõiki asja- omaseid ohutuseeskirju. – Ärge unustage turvakontrolli vastavalt ärilistel eesmärkidel kasutatavate mo- biilsete seadmete jaoks kohapeal kehti- vatele eeskirjadele. – Viige tööd seadme juures alati läbi sobi- vate kinnastega. Seade on varustatud katte kontaktlülitiga, mis lülitab mootori välja kohe, kui seadme- kate avatakse. OHT Vigastusoht katte defektse kontaktlüliti tõt- tu! Kui mootor ei lülitu seadmekatte avamisel välja, esineb katte kontaktlüliti defekt. Ärge käitage ega parandage seadet enam. Ohuolukorras või seadme kiireks välja- lülitamiseks keerake pealüliti asendisse „0/OFF“. Kaitseks soovimatu kasutuselevõtu eest keerake pealüliti asendisse „0/ OFF“ ja tõmmake võti ära. Ohutusalased märkused Ohutusnõuded kasutamisel Ohutusnõuded sõidurežiimil Ohutusnõuded seadme transportimisel Akutoitel seadmete ohutusjuhised Korrashoiu ja tehnohooldusega seotud ohutusnõuded Ohutusseadised Seadmekate Pealüliti 246 ET- 3 1 Tõukesanga kinnitamise kruvi (2x)2 Tolmufilter3 Pühkmemahuti4 Tagumine tihendliist (pühkmemahuti juures)5 Laadur(Ainult KM 75/40 W Bp Pack)6 Akud(Ainult KM 75/40 W Bp Pack)7 Veorattad8 Külgmine tihendliist9 Pühkimisvalts10 Eesmine tihendliist11 Jämeda mustuse klapp12 Seisupiduriga juhtrullik13 Külgmise harja kinnitus14 Külgmine hari15 Kapotilukk16 Seadme kate17 Akulaadia pistik(Ainult KM 75/40 W Bp)18 Tõukesang19 Edasisõidu hoob20 Hoob jämeda mustuse klapi tõstmiseks ja langetamiseks1 Pealüliti2 Hoob külgmise harja tõstmiseks ja lan-getamiseks3 Tolmufiltri kaane sulgekruvi4 Prahimahuti lukustussang5 Tolmufilteri puhastusseadis6 Märg-/kuiv klappVõti ära võtta Keerake pealüliti võti üle asendi "0" ja võtke ära. Teenindus- ja funktsioonielemendid

Pealüliti0/OFF Mootori väljalülitamine1 Mootori sisselülitamineA Võti ära võttaB RikkenäitC Aku näit 247ET- 4 Märkus Seadme kate vabastatakse lukustusest pealüliti võtmega. Torgake pealüliti võti katte lukku ja kee- rake 90°päripäeva. Tõmmake katte lukk võtmest välja. Avage seadme kate. Sulgege seadme kate, katte lukk lukus- tub automaatselt. OHT Vigastusoht, kahjustamisoht! Peale- ja mahalaadimisel pidage silmas seadme kaalu! Eemaldage pappkast. Eemaldage rataste alt puuklotsid ja tõstke seade käega aluselt maha. Vabastage seisupidur. Keerake kruvid lahti. Rihtige tõukesang välja. Keerake kruvid kinni. Märkus: Enne masina kallutamist tuleb prahimahuti välja võtta ja tõukesang ette lü- kata. Ärge toetage masinat tõueksangale. Pange külgmine hari haarajale ja kee- rake kinni. Akusid käideldes järgige kindlasti järgmisi hoiatusi: Oht Plahvatusoht! Ärge asetage akule, s.t. klemmidele ja elementide ühendajale, töö- riistu ega muid sarnaseid esemeid. Oht Vigastusoht! Haavad ei tohi kunagi kokku puutuda pliiga. Pärast aku juures töötamist puhastage alati käsi. OHT Tule- ja plahvatusoht! – Suitsetamine ja lahtine tuli on keelatud. – Ruumid, kus laetakse akusid, peavad olema hästi ventileeritud, sest laadimi- sel tekkib väga plahvatusohlik gaas. Oht Happepõletuse oht! – Silma või nahale pritsinud hape tuleb ära loputada suure hulga puhta veega. – Seejärel pöörduge viivitamatult arsti poole. – Saastunud rõivaid peske veega.

Märkus KM 75/40 W Bp Pack puhul on akud ja laa- dur juba integreeritud. Avage seadme kate. Asetage akud mootori alusele. Kinnitage akud vastavate hoiderihma- dega. Ühendage klemm (punane kaabel) plusspoolega (+). Kruvige ühenduskaabel akude külge. Ühendage klemm miinuspoolega (-). Märkus: Kontrollige, kas akupoolused ja klemmid on klemmikaitserasvaga küllalda- selt kaitstud. Kasutage ainult poolusekaitsega akusid. Kaotsimineku korral asendage pooluse- kaitse. ETTEVAATUS Enne seadme kasutuselevõttu tuleb akud täis laadida. Seadme katte avamine Seadme katte sulgemine Enne seadme kasutuselevõttu Märkusi seoses mahalaadimisega Tühimass (transpordimass) KM 75/40 W Bp 79 kg KM 75/40 W Bp Pack 125 kg Lubatud kogumass KM 75/40 W Bp 205 kg KM 75/40 W Bp Pack 205 kg Mahalaadimine Paigaldage tõukesang Külgmise harja monteerimine Akud Akude ohutusnõuded Järgige akul, kasutusjuhendis ja sõiduki kasutusjuhendis ole- vaid märkusi! Kandke kaitseprille! Jälgige, et lapsed ei puutuks kokku akude happega! Plahvatusoht! Tuli, sädemed, lahtine tuli ja suitsetamine on keelatud! Happepõletuse oht! Esmaabi! Hoiatus! Utiliseerimine! Ärge visake akut prügikontei- nerisse! Soovitatud akud Tellimisnr. Maht Õhu- vool 60 Ah, hooldus- vaba 6.654- 226.0* 1,65** 0,66*** Aku maksimaalsed mõõtmed Pikkus Laius Kõrgus 267 mm 177 mm 190 mm Soovitatud laadimisseadmed Tellimisnr. Laadija 6.654-225.0 Aku paigaldamine ja ühendamine 248 ET- 5 Oht Vigastusoht! Laadimisseadet tohib kasuta- da ainult siis, kui toitekaabel ei ole vigasta- tud. Tootja, volitatud klienditeenindus või kvalifitseeritud elektrik peab katkise toite- kaabli viivitamatult välja vahetama. OHT Elektrilöögist lähtuv oht. Pidage silmas vooluvõrku ja kaitset. Kasutage laadimis- seadet ainult kuivades ruumides, kus on piisav ventilatsioon. Märkus: Tühja aku laadimisaeg on ca. 12 tundi. Oht Vigastusoht! Järgige akut käideldes ohu- tusnõudeid. Järgige laadimisseadme tootja kasutusjuhendit. Tähelepanu: Akusid tohib laadida ainult ruumitemperatuuril! Märkus: Seade on seeriaviisiliselt varusta- tud hooldusvabade akudega. Avage seadmekate. Pistke laadija võrgupistik pistikupessa. Märkus: Laadija on elektrooniliselt regu- leeritud ja lõpetab laadimisprotsessi auto- maatselt. Laadimisprotsessi ajal katkesta- takse automaatselt kõik seadme funktsioo- nid. 1 Aku oleku näidik Aku oleku näidik kuvab sissepistetud võr- gupistiku korral laadimisprotsessi edene- mist: Veatabel: Aku pika tööea tagamiseks peaks aku ole- ma alati täielikult laetud. Avage seadme kate. Torgake laadimisseadme laadimiskaa- bel pühkimismasina laadimispessa. Torgake laadimisseadme võrgupistik seinakontakti ja lülitage laadimisseade sisse. KM 75/40 W Bp Pack Ühendage võrgukaabel. Mähkige toitekaabel ümber laaduri kaablihoidja. Sulgege seadme kate. KM 75/40 W Bp Lülitage laadimisseade välja ja lahuta- ge vooluvõrgust. Ühendage laadimiskaabel seadme kül- jest lahti. Sulgege seadme kate. Avage seadme kate. Ühendage klemm miinuspoolelt (-) lah- ti. Kruvige akude ühenduskaabel maha. Ühendage klemm plusspoolelt (+) lahti. Vabastage kinnitusriba. Võtke aku välja. Utiliseerige kasutatud aku vastavalt kehtivatele määrustele. OHT Vigastusoht! Lülitage seade välja, enne kui eemaldate prahimahuti. Märkus: Kasutuselevõtt ainult siis, kui ma- sina kate on kinni. Pange pühkimismasin tasasele pinna- le. Seisa ke mootor. Seisupidur fikseerida Kontrollige akude laadimisseisundit. Kontrollige külgmist harja. Kontrollige pühkimisvaltsi. Puhastage tolmufiltrit. Tühjendage pühkmemahuti. Märkus: Kirjeldust vt peatükist "Hooldus ja jooksevremont". Oht Seadme pikem kasutamine võib vibratsioo- nist tingituna põhjustada käte verevarustu- se häireid. Üldkehtivat aega seadme kasutamiseks ei ole võimalik kindlaks määrata, sest see sõl- tub mitmetest mõjuteguritest: – Isiklik kalduvus halvale verevarustusele (sageli külmetavad sõrmed, kribelev tunne sõrmedes). – Madal õhutemperatuur. Kandke käte kaitseks kindaid. – Seadmest tugevasti kinnihoidumine ta- kistab verevarustust. – Katkematu töö on halvem kui pauside- ga töötamine. Kui seadet kasutatakse regulaarselt ja pi- kemat aega ning kui sümptomid ilmnevad korduvalt (näit. sõrmede kribelemine, kül- metavad sõrmed), soovitame pöörduda arsti poole. Vabastage seisupidur. Käivitage mootor. Keerake pealüliti asendisse "1". Märkus: Pühkimisvalts ja külgmine hari pöörlevad. Tõmmake edasisõidu hooba. Märkus: Sõidukiirust saab olenevalt edasi- sõidu hoova asendist sujuvalt reguleerida. Laske edasisõidu hoob lahti. Masin jääb seisma. Ülesõitmine paigalolevatest kuni 30 mm ta- kistustest: Tõstke jämeda mustuse klapp üles. sõitke aeglaselt ja ettevaatlikult üle. Ülesõitmine paigalolevatest üle 30 mm ta- kistustest: Takistustest tohib üle sõita ainult sobiva kaldpinna abil. Oht Vigastusoht! Kui jämeda mustuse klapp on lahti, võib pühkimisvalts kive või kivitükke ette paisata. Jälgige, et inimesed, loomad või esemed ei oleks ohustatud. ETTEVAATUS Ärge pühkige seadmesse pakilinte, traate vms., see võib pühkimissüsteemi vigasta- da. Märkus: Optimaalse puhastustulemuse saavutamiseks tuleb liikumiskiirus sobitada valitsevate oludega. Märkus: Suuremate, kuni 50 mm kõrguste objektide pühkimiseks (nt suitsupakid) tu- leb jämeda mustuse klapp lühikeseks ajaks üles tõsta. Jämeda mustuse klappi ülestõstmine: Tõmmake jämeda mustuse klapi üles- tõstmise hooba. Jämeda mustuse klapi langetamine: Vabastage jämeda mustuse klapi üles- tõstmise hoob. Märkus: Optimaalses puhastustulemuse võib saavutada ainult siis, kui jämeda mus- tuse klapp on täielikult alla lastud. Lükake külgmise harja langetamise hoob ette. Külgmine hari lastakse alla. Akude laadimine Laadimisprotsess - KM 75/40 W Bp Pack Akusid laetakse vilgub roheli- selt Akud on laetud põleb roheliselt Laadija rike põleb punaselt Esineb viga n veatabelist vilgub puna- selt n korda pausiga 1 Aku pole ühendatud 2 Aku polaarsus on ümberpööratud 3 Aku sügavtühjenenud 4 Probleem laadimisomadustega 5 Toiteplokk liiga kuum 6 Riistvara viga 7 Sideviga (toiterežiim) Laadimine - KM 75/40 W Bp Pärast laadimisprotsessi lõppu Aku mahamonteerimine Kasutuselevõtt Üldmärkusi Kontroll- ja hooldustööd Käitamine Käivitage masin Masinaga sõitmine Edasisuunas sõitmine Tühikäik Takistustest ülesõitmine Pühkimisrežiim Pühkimine ülestõstetud jämeda mustuse klapiga Külgmise harjaga puhastamine 249ET- 6 Märkus: Töö käigus tuleks pühkmemahutit regulaarsete ajavahemike tagant tühjenda- da. Märkus: Töö käigus tuleks toolmufiltrit re- gulaarsete ajavahemike tagant puhastada. Märg-/kuiv klapp sulgeda. Märg-/kuiv klapp avada. Märkus: Nii kaitstakse filtrit niiskuse eest. Töö käigus näitab akunäit akude laadimis- seisundit: Rikkeindikaator näitab, kas seadmes on ri- ke: Liigutage filtripuhastuskäepidet mitu korda sisse-välja. OHT Vigastusoht! Lülitage seade välja, enne kui eemaldate prahimahuti. Märkus: Prahimahutit tühjendades jälgige, et tihendliist viga ei saaks. Märkus: Prahimahuti maksimaalne luba- tud koormus on 40 kg. Puhastage tolmufiltrit. Tõmmake prahimahuti sulgemissang üles. Tõmmake prahimahuti välja. Tühjendage pühkmemahuti. Lükake prahimahuti sisse. Suruge prahimahuti sulgemissang alla. Seisake mootor. Keerake pealüliti asendisse "0". Tõstke külgmine hari üles. Seisupidur fikseerida Keerake pealüliti võti üle asendi "0" ja võtke ära. OHT Vigastusoht! Transportimisel jälgige sead- me kaalu. Seisake mootor. Keerake pealüliti võti üle asendi "0" ja võtke ära. Seisupidur fikseerida Kinnitage seadme rattad kiiludega. Kinnitage seade kinnitusrihmade või köitega. Sõidukites transportimisel fikseerige seade vastavalt kehtivatele määrustele libisemise ja ümbermineku vastu. 1 Kinnitusala tõukesanga kohal 2 Kinnitusala seadme katte all Märkus: Jälgige põhiraamil olevaid kinni- tusalade markeeringuid (keti sümbolid). Märkus: Ärge murdke Bowdeni trossi ega trosse. OHT Vigastusoht! Ladustamisel jälgige seadme kaalu. Kui pühkimismasinat pikemat aega ei kasu- tata, palume järgida allpooltoodud punkte: Pange pühkimismasin tasasele pinna- le. Seisake mootor.

Keerake pealüliti võti üle asendi "0" ja võtke ära.

isupidur fikseerida Kindlustage pühkimismasin veerema- hakkamise vastu. tõstke pühkimisvalts üles. Selleks laske mõlemal seadehooval fikseeruda üle- misse auku. Tõstke külgmine hari üles. Puhastage pühkimismasinat seest ja väljast. Paigutage seade varjulisse ja kuiva kohta. Ühendage akud lahti. Laadige akusid ja seejärel uuesti um- bes iga 2 kuu tagant. – Remonttöid tohivad teha ainult volitatud klienditeenindused või vastava ala spetsialistid, kes tunnevad kõiki asja- omaseid ohutuseeskirju. – Mobiilsed tööstuslikult kasutatavad ma- sinad peavad läbima ohutusalase kont- rollimise vastavalt VDE 0701-le. ETTEVAATUS Vigastusoht! Masinat ei tohi puhastada voolikust tuleva või kõrgsurvejoaga (lühiste või muude kahjustuste oht). TÄHELEPANU Tõmmake laadija pistik pistikupesast enne puhastustöid välja. Ühendage aku plusspoolus enne puhas- tustöid lahti. Oht Vigastusoht! Kandke tolmukaitsemaski ja kaitseprille. Avage seadme kate. Puhastage seadet lapiga. Puhuge seade suruõhuga läbi. Sulgege seadme kate. Puhastage seadet niiske, pehmetoime- lise puhastusvahendi lahuses niisuta- tud lapiga. Märkus: Ärge kasutage agressiivseid pu- hastusvahendeid. Igapäevane hooldus: Kontrollige pühkimisvaltsi ja külgmist harja kulumise ning sissekerinud lintide osas. Kontrollige kõigi teeninduselementide funktsiooni. Kontrollige kõiki märgutulesid. Iganädalane hooldus: Kontrollige ajamirihmade pinget, kulu- mist ja funktsiooni. Kontrollida bowdeni trosse ja liikuvate osade kerget käiku. Kontrollige pühkimisalas olevate tihen- dusliistude reguleerimist ja kulumist. Kontrollige pühkimisvaltsi pühkimista- set. Puhastage tolmufiltrit. Märkus: Kirjeldust vt peatükist "Hooldus- tööd". Märkus: Kõiki kliendi poolt teostatavaid

enindus- ja hooldustöid peavad tegema kvalifitseeritud spetsialistid. Vajaduse kor- ral võib alati kaasata Kärcheri edasimüüja. Hooldus pärast esimest kuud või pärast 5 töötundi Esmase kontrolli läbiviimine. Hooldus iga 50 töötunni järel: Hooldus iga 100 töötunni järel või kord poo- le aasta tagant Hooldus iga 300 töötunni järel: Kuiva pinna pühkimine Niiskete või märgade pindade pühkimine Aku näit täis põleb roheline tuli 30% jääkvõimsust põleb kollane tuli 10% jääkvõimsust vilgub punane tuli Süvatühjenemiskaitse, seade lülitub välja põleb punane tuli Häirenäidik Mootori juhtsüsteemi rike vilgub punaselt Tolmufiltri puhastamine Pühkmemahuti tühjendamine Seadme väljalülitamine Transport Hoiulepanek Seismapanek Korrashoid ja tehnohooldus Üldmärkusi Puhastamine Seadme puhastamine seest Seadme puhastamine väljast Hooldusvälp Kliendi poolt teostatav hooldus Klienditeeninduse poolt teostatav hooldus 250 ET- 7 Hooldus iga 500 töötunni järel või kord poo-le aasta tagantMärkus: Et garantiiõigus säiliks, tuleb ga-rantiiajal kõik teenindus- ja hooldustööd lasta läbi viia Kärcheri volitatud klienditee-nindusel vastavalt hooldusvihikule.Ettevalmistus: Pange pühkimismasin tasasele pinna- le. Keerake pealüliti võti üle asendi "0" ja võtke ära. Seisupidur fikseerida OHTVigastusoht!Mootor töötab pärast väljalülitamist inertsist veel ca. 3 - 4 sekundit. Sel ajal tuleb ajami piirkonnast tingimata eemale hoida.몇 HOIATUSEnne kõiki hooldus- ja remonttöid laske masinal küllaldasel määral jahtuda.Ärge puudutage tuliseid osi nagu ajami-mootor.TÄHELEPANUTõmmake laadija pistik pistikupesast enne hooldustöid välja.Ühendage aku plusspoolus enne hooldus-töid lahti.TÄHELEPANUEnne seadme ümberkukkumist võtke akud ja pühkmemahuti välja ning pöörake tõu-kesang ette. Ärge asetage seadet tõukes-angale.Enne masina puhastamist ja hooldamist ja osade väljavahetamist tuleb masin välja lü-litada.Reguleerimine on vajalik, kui mäkke sõites on masina veojõud liiga väike. Avage seadme kate. Vabastage kontramutter. Reguleerige seadekruvi. Keerake kontramutter kinni. Seisupidur fikseerida Tühjendage prahimahuti. Eemaldage pühkimisvaltsilt paelad või nöörid.Vahetus on vajalik, kui pühkimistulemus halveneb märgatavalt harjaste kulumise tõttu.TÄHELEPANUEnne seadme pikalikukkumist tuleb akud välja võtta.Ärge asetage seadet tõukesangale. Seisupidur fikseerida Eemaldage pühkmemahuti. Võtke akud välja. Kallutage masin taha. Tõstke jämeda mustuse klapp üles, su-ruge laager sisse ja keerake pühkimis-valts ette. Võtke pühkimisvalts välja. Torgake veotapile (vasakul) uus pühki-misvalts. Laske laagri vastasküljel pühkimisvaltsi nookuri auku fikseeruda.ETTEVAATUSVigastusoht! Jälgige, et harjased ei jääkis pühkimisvaltsi nookuri auku kinni.Märkus: Pärast uue pühkimisvaltsi paigal-damist tuleb pühkimistaset uuesti regulee-rida. Tõstke pühkimismasin eest üles ja viige tasasele ja siledale pinnale, mis on märgatavalt tolmune või kriidine. Seisupidur fikseerida Laske pühkimisvaltsil 15-30 sekundit pöörelda. Tõstke pühkimismasin eest üles ja liigu-tage seda küljele.Pühkimistase moodustab ühtlase nelinur-ga, mis on 30-40 mm lai.Pühkimistaseme reguleerimine: Avage seadme kate. Reguleerige vasakut ja paremat seade-hooba ja laske samasse auku fikseeru- da. – Laske seadehooval fikseeruda madala-masse auku (+): pühkimistase muutub suuremaks– Laske seadehooval fikseeruda kõrge-masse auku (-): pühkimistase muutub väiksemaks Kontrollige pühkimistaset.Vahetus on vajalik, kui pühkimistulemus halveneb märgatavalt harjaste kulumise tõttu.Märkus: Enne masina kallutamist tuleb prahimahuti välja võtta ja tõukesang ette lü-kata. Ärge toetage masinat tõueksangale. Keerake välja 3 kruvi külgmise harja alaküljelt. Võtke külgmine hari maha. Pange uus külgmine hari haarajale ja keerake kinni.Reguleerimine on vajalik, kui külgmise har-ja pühkimistulemus halveneb märgatavalt harjaste kulumise tõttu. Avage seadme kate. Vabastage tiibmutter. Reguleerige seadekruvi. Keerake tiibmutter kinni.– Reguleerimine on vajalik, kui jämeda mustuse klappi ei ole võimalik küllalt palju üles tõsta.– Kui pühkimistulemus halveneb, nt ees-mise huule kulumise tõttu, tuleb bowde-nit trossi pisut järele anda. Avage seadme kate. Vabastage kontramutter. Hooldustööd Üldised ohutusnõudedVeoajami Bowdeni trossi reguleeriminePühkimisvaltsi kontrolliminePühkimisvaltsi väljavahetaminePühkimisvaltsi pühkimistaseme kontrollimine ja reguleerimineSeadeala (-) 1...10 (+)Minimaalne pühkimistase 1Maksimaalne pühkimistase 10Uus pühkimisvalts 1...3Külgmise harja väljavahetamineKülgmise harja langetamise reguleerimineJämeda mustuse klapi tõstmise reguleerimine

251ET- 8 Reguleerige seadekruvi. Keerake kontramutter kinni. Märkus: Enne masina kallutamist tuleb prahimahuti välja võtta ja tõukesang ette lü- kata. Ärge toetage masinat tõueksangale. Eesmine tihendliist Vabastage tihendliistu kinnitus. Reguleerige tihendliistu või vahetage välja. Reguleerige tihendliistu kaugus maa- pinnast selliseks, et see oleks 0-10 mm tahapoole kaldu. Rihtige tihendliist välja. Keerake tihendliistu kinnitus kinni. Tagumine tihendliist Tühjendage prahimahuti. Vabastage tihendliistu kinnitus. Reguleerige tihendliistu või vahetage välja. Reguleerige tihendliistu kaugus maa- pinnast selliseks, et see oleks 0-10 mm tahapoole kaldu. Keerake tihendliistu kinnitus kinni. Külgmised tihendliistud Vabastage tihendliistu kinnitus. Reguleerige tihendliistu või vahetage välja. Lükake alla maksimaalselt 2 mm pak- sune alus, et reguleerida kaugust maa- pinnast. Rihtige tihendliist välja. Keerake tihendliistu kinnitus kinni. 몇 HOIATUS Enne tolmufiltri vahetamisele asumist tüh- jendage prahimahuti. Filtrimooduliga tööta- des kandke tolmukaitsemaski. Järgige pee- ne tolmu käsitsemises ohutuseeskirju. ETTEVAATUS Vigastusoht! Tolmufiltrit mitte pesta. Seisupidur fikseerida Puhastage tolmufiltrit.

Keerake tolmufiltri kaane sulgekruvi vastupäeva peale. Tõstke tolmufiltri kaas üles. Vahetage tolmufilter. Jälgige, et tolmu- filter paigaldataks õiges asendis (vt joo- nist). Keerake sulgekruvi lõpuni kinni. ETTEVAATUS Kui sulgekruvi ei keerata lõpuni kinni, võib see põhjustada vigastusi. Märkus: Uut filtrit paigaldades jälgige, et lamellid viga ei saaks. KM 75/40 W Bp 1 Kaitse F1 (50 A) 2 Kaitse F2 (2 A) 3 Relee 4 Akulaadija pistik Avage seadmekate.

Asendage defektne kaitse või relee

ega. KM 75/40 W Bp Pack Kaitse asub akupooluse klemmil. Käesolevaga kinnitame, et allpool kirjelda- tud seade vastab meie poolt turule toodud mudelina oma kontseptsioonilt ja konstrukt- sioonilt EL direktiivide asjakohastele põhi- listele ohutus- ja tervisekaitsenõetele. Meiega kooskõlastamata muudatuste te- gemise korral seadme juures kaotab käes- olev deklaratsioon kehtivuse. Allakirjutanud tegutsevad juhatuse ülesan- del ja volitusega. Dokumentatsiooni eest vastutav isik: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2021/02/01 Tihendliistude reguleerimine ja vahetamine Tolmufiltri vahetamine Kaitsme/relee vahetamine Tarvikud Külgmine hari, pehme 6.905-626.0 Sisepindade peentolmu jaoks, niiskuskin- del. Pühkimisvalts, pehme 6.906-886.0 Looduslike harjastega: spetsiaalselt pee- ne tolmu pühkimiseks sisepindadel. Ei ole niiskuskindel, ärge kasutage abra- siivsetel pindadel! Pühkimisvalts, kõva 6.906-885.0 Tugevasti kinnioleva mustuse eemaldami- seks välistingimustes, niiskuskindel. Pühkimisvalts, antistaa- tiline 6.906-950.0 Pindadele, mis võivad olla staatiliselt lae- tud, nt vaipkatted või kunstmuru Vaiba pühkimismoodul 2.641-571.0 Sisaldab: ebemenõela, antistaatilist pühki- misvaltsi, 3-kordset juhtrulli ELi vastavusdeklaratsioon Toode: Imur-pühkija Tüüp: 1.049-xxx Asjakohased EL direktiivid: 2006/42/EU (+2009/127/EU) 2014/30/EL 2000/14/EU Kohaldatud ühtlustatud standardid: EN 55012: 2007 + A1: 2009 EN 60335–1 EN 60335–2–72 EN 61000–6–2: 2005 EN 62233: 2008 EN IEC 63000: 2018 Kohaldatud riiklikud standardid

Järgitud vastavushindamise protse- duur: 2000/14/EÜ: Lisa V Helivõimsuse tase dB(A) Mõõdetud: 86 Garanteeri- tud:

Chairman of the Board of Management Director Regulatory Affairs & Certification 252 ET- 9 Abi häirete korral Rike Kõrvaldamine Seadet ei saa käivitada Katte kontaktlüliti on seadme välja lülitanud. Seadmekatte sulgemine Akude laadimine Ülekoormuskaitse kontrollimine Teatage Kärcheri klienditeenindusele Mootor töötab, aga masin ei sõida Veoajami Bowdeni trossi reguleerimine Kontrollige kiilrihma Teatage Kärcheri klienditeenindusele Kallakul sõites jääb seade seisma Sõitke mööda väikese kallakuga teed Ülekoormuskaitse kontrollimine Veoajami Bowdeni trossi reguleerimine Kontrollige kiilrihma Teatage Kärcheri klienditeenindusele Pühkimisvalts jääb sesisma, puna- ne rikkenäit Keerake pealüliti asendisse „OFF“, kontrollige, kas harja vahele ei ole kiilunud esemeid. Vajadusel liikuge mööda väiksemat tõusu. Lülitage pealüliti uuesti sisse Pärast selle protsessi neljakordset kordamist põhjustab juhtseadis jahtumiseks 2-minutilise sunnitud peatumise. Sel ajal ei saa masinat käivitada. Seade ei pühi korralikult Kontrollige pühkimisvaltsi ja külgmist harja kulumise osas, vajadusel vahetage välja Kontrollige jämeda mustuse klapi funktsiooni Laske jämeda mustuse klapi Bowdeni trossi järele (reguleerimiskruvi) Kontrollige rihmu pinge ja funktsiooni osas, vajadusel vahetada Pühkimistaseme reguleerimine Pühkimisvaltsi väljavahetamine Teatage Kärcheri klienditeenindusele Seadmest tuleb tolmu Kontrollige jämeda mustuse klapi funktsiooni Laske jämeda mustuse klapi Bowdeni trossi järele (reguleerimiskruvi) Tolmufiltri kontrollimine, puhastamine või vahetamine Tolmufiltrit mitte pesta. Tühjendage pühkmemahuti Prahimahuti tihendprofiili vahetamine Kontrollige tolmufiltri tihendit Tihendliistude kontrollimine kulumise osas, vajadusel reguleerimine või väljavahetamine Pühib servi halvasti Külgmise harja langetamise reguleerimine Vahetage välja külgmine hari Laske külgmine hari alla Kontrollige külgmise harja veorihma Teatage Kärcheri klienditeenindusele Külgmise harja ülestõstmisseadis ei tööta Kontrollida külgmise harja ülestõstmisseadise bowdeni trossi Teatage Kärcheri klienditeenindusele Uus pühkimisvalts riivab prahima- hutit Korrigeerige pühkimistaset, selleks laske mõlemad seadehoovad fikseeruda vastavalt kõrgemala- setsevasse auku (1...3) 253ET- 10 Jäetakse õigus teha tehnilisi muudatusi. Tehnilised andmed KM 75/40 W Bp KM 75/40 W Bp Pack Masina andmed pikkus x laius x kõrgus (tõukesang välja keeratud) mm 1430 x 750 x 1190 1430 x 750 x 1190 pikkus x laius x kõrgus (tõukesang sisse keeratud) mm 1160 x 750 x 930 1160 x 750 x 930 Kaal (ilma akudeta) kg 79 79 Kaal (akudega) kg 125 125 Lubatud kogumass kg 205 205 Liikumis- ja pühkimiskiirus km/h 4,5 4,5 Tõusuvõime (maks.) % 12 12 Pühkimisvaltsi läbimõõt mm 265 265 Külgmise harja läbimõõt mm 410 410 Pinnavõimsus, max. m

/h 3400 3400 Töölaius ilma külgmise harjata mm 550 550 Töölaius külgmise harjaga mm 750 750 Prahimahuti maht l 40 40 Kaitsme liik kaitstud veepiiskade eest -- IPX 3 IPX 3 Mootor Tüüp -- Alalisvoolu permanent-magnetmootor Pöörlemissuund paremale Pinge V 24 24 Nominaalvool A 22 22 Nominaalvõimsus W 400 400 Pöörete arv 1/min 2750 2750 Kaitse liik -- IP 20 IP 20 Aku Tüüp -- -- 2x 12 V GiV Võimsus Ah -- 60 (5h) Kaal kg -- 23 Täielikult tühjenenud aku laadimisaeg h -- 12 Tööaeg pärast mitmekordset laadimist h -- ca. 1,5-2 Laadija Võrgupinge V~ -- 230 Algne pinge V -- 24 Laadimisvool A -- 10 Võrgusagedus Hz -- 50/60 Elektriline kaitse Keskne A 50 50 Juhtimisseadme kaitse A 2 -- Süvatühjenemiskaitse -- relaa kaudu relaa kaudu Laadija --- T4A / 250 V AC Filtri- ja imisüsteem Peentolmu filtri pind m

1,8 1,8 Tervisele mitteohtliku tolmu filtri kasutuskategooria -- L L Imisüsteemi nominaal-alarühk mbar 5 5 Imisüsteemi nominaal-mahtvool l/s 45 45 Ümbritseva keskkonna tingimused Töötemperatuur °C -5 kuni +40 -5 kuni +40 Laadimistemperatuur --- Ruumitemperatuur Õhuniiskus, mitteniisutav % 0 - 90 0 - 90 Tuvastatud väärtused vastavalt standardile EN 60335-2-72 Helirõhu tase L

Käte/käsivarte vibratsiooniväärtus m/s
