Mark	Kärcher
Mudel	BRS 43500 C
Toote tüüp	Vaibakassipuhasti
Toide	230 V / 50 Hz, 1~
Keskmine võimsustarve	370 W
Töölaius	400 mm
Harjade läbimõõt	90 mm
Harjade kiirus	470 p/min
Puhastuspumba rõhk	0,34 MPa
Pesuainepumba vooluhulk	0,38 l/min
Pesuainepaagi maht	7,5 L
Teoreetiline puhastatav pind	300 m²/h
Mõõtmed (P × L × K)	400 × 470 × 1160 mm
Transpordikaal	25 kg
Lubatud täismass	33 kg
Helirõhutase	68 dB(A)
Helivõimsustase	79 dB(A)
Käe-vibreerimine	< 2,5 m/s²
Sihtotstarve	Sisevaipade ja vaipade puhastamine, professionaalne kasutus
Soovitatav hooldus	Harjade, sõelte ja tolmutünni puhastamine pärast iga kasutamist; paagi loputamine
Ohutus	Ülekoormuskaitse, hädaabiseiskamine pealülitiga
Garantii	Vastavalt edasimüüja tingimustele, osad ja töö reservatsiooniga
Kaasasolevad tarvikud	Pihustusotsak, pudelihoidik, kaablikinnitaja

Korduma kippuvad küsimused - BRS 43500 C Kärcher

Kuidas täita pesuainepaaki?

Eemaldage pesuainepaak, surudes voolikuühendust ja haakides konksud lahti. Avage kaas, täitke veega, jättes ruumi pesuainele, seejärel lisage pesuaine vastavalt soovitatud annusele (nt 60 ml RM 768 1 l vee kohta). Sulgege kaas ja asetage paak tagasi.

Kuidas pärast kasutamist harju puhastada?

Võtke pöörlevad harjad lahti, kallutades seadet ja kasutades harjade vahetusnuppu. Loputage neid kuuma veega (max 50°C) ja puhastage harjatunnel. Paigaldage harjad tagasi, klõpsates need ajami külge.

Mida teha, kui seade ei käivitu?

Kontrollige, et toitepistik on ühendatud ja pealüliti on asendis "I". Kui probleem püsib, lähtestage ülekoormuskaitse seda vajutades. Kontrollige ka, et harjad pole võõrkehade poolt kinni kiilutud.

Kuidas reguleerida pesuaine annust?

Annus sõltub kasutatavast tootest. Soovitatava RM 768 pesuaine puhul on annus 6%: 1 l vee kohta lisage 60 ml pesuainet. Järgige pesuaine pakendil olevaid ohutus- ja annustamisjuhiseid.

Kas ma võin kasutada muud pesuainet kui soovitatud?

Soovitame tungivalt kasutada ainult Kärcheri soovitatud pesuaineid (nt RM 768). Muude pesuainete kasutamine võib suurendada tööohutuse riske, õnnetusi ja vähendada seadme eluiga. Kasutage tooteid, mis ei sisalda lahusteid, vesinikkloriid- ega fluorvesinikhapet.

Kuidas vahetada pöörlevaid harju?

Seadke juhtraud püstiasendisse ja lukustage see. Kallutage seade tahapoole ja asetage juhtrauale. Lükake harjade vahetusnuppu väljapoole ja kallutage hari väljapoole. Eemaldage vana hari, asetage uus hari ajamile ja klõpsake see paika.

Milliseid ohutusmeetmeid tuleb järgida?

Enne iga kasutamist kontrollige toitejuhtme seisukorda. Ärge võtke seadet kasutusele kahjustatud juhtmega. Enne mis tahes hooldust eemaldage alati toitepistik. Ärge laske juhtmel kokku puutuda pöörlevate harjadega. Kasutage ainult sobivaid pesuaineid ja järgige ohutusjuhiseid.

Kuidas seadet transportida?

Seadme transportimiseks kallutage see tagasi ratastele ja lükake. Sõidukis transportimisel kinnitage see libisemise ja ümberkukkumise vastu. Arvestage seadme kaaluga (tühjalt 25 kg). Hoidke seda pärast kasutamist kuivas ruumis.

Kust leida varuosi ja tarvikuid?

Kasutage ainult Kärcheri originaal tarvikuid ja varuosi. Kõige levinumate osade valiku leiate kasutusjuhendi lõpust. Lisateabe saamiseks külastage veebisaiti www.kaercher.com või võtke ühendust Kärcheri müügijärgse teenindusega.

Kui suur on maksimaalne puhastatav pind tunnis?

Teoreetiline puhastatav pind on 300 m²/h. See tulemus sõltub vaiba seisundist, pesuaine annusest ja puhastustehnikast. Optimaalse tulemuse saavutamiseks imege enne puhastamist lahtine mustus ja kandke lahust ristipidi.

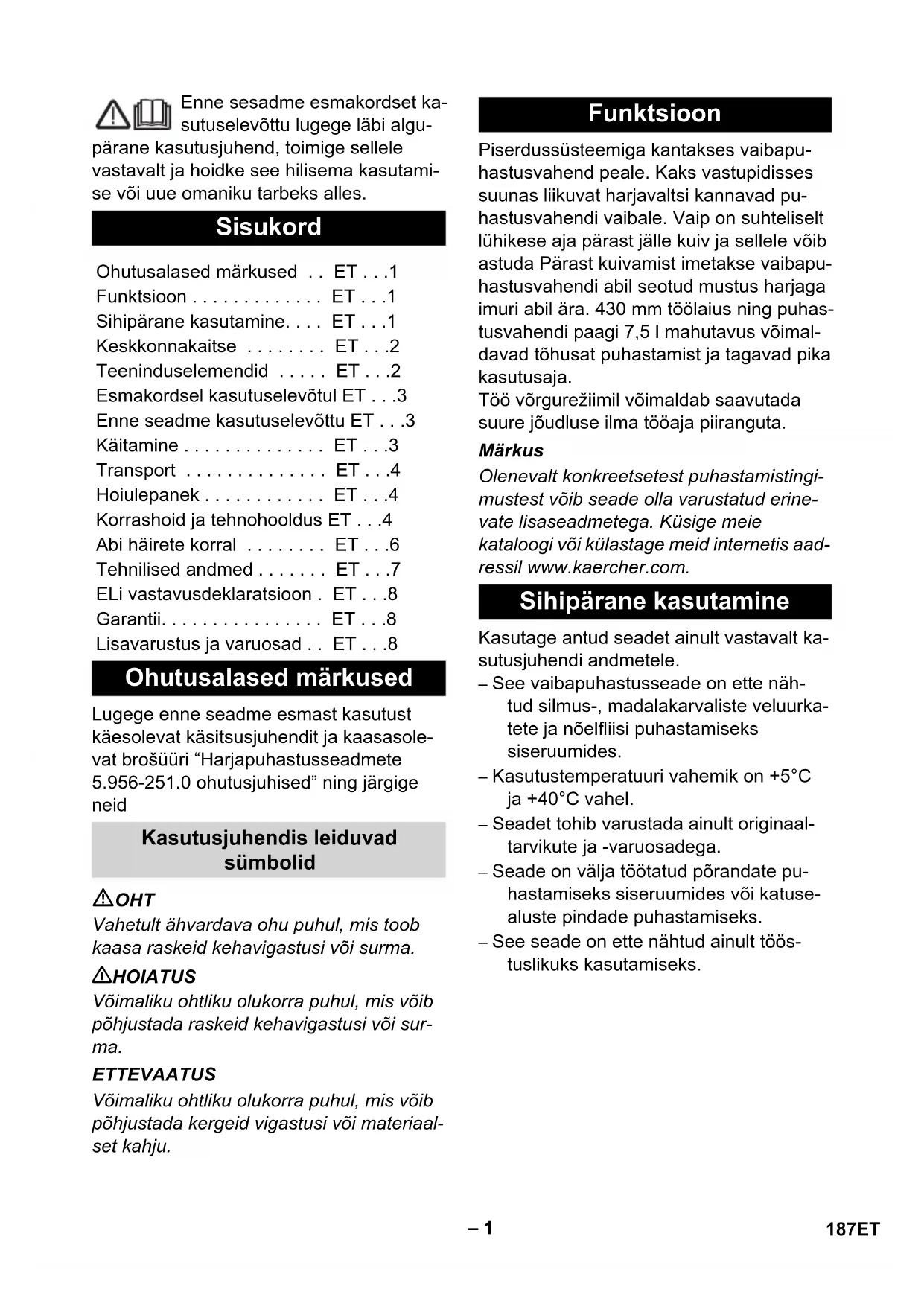

KASUTUSJUHEND BRS 43500 C Kärcher

Enne seadme esmakordset kasutuselevõttu lugege läbi

kasutusjuhend, toimige selle järgi ja hoidke see hilisemaks kasutamiseks või uue omaniku tarbeks alles.

Sisukord

Ohutusalased märkused ET.1

Funktsioon ET 1

Sihipärane kasutamine. . . . ET . . .1

Keskkonnakaitse ET...2

Teeninduselemendid ET...2

Esmakordsel kasutuselevõtul ET . . .3

Enne seadme kasutuselevõttu ET . . .3

Käitamine ET.3

Transport ET.4

Hoiulepanek ET.4

Korrashoid ja tehnohooldus ET . . .4

Abi häire korral ET.6

Tehnilised andmed

ELi vastavusdeklaratsioon

Garantii

Lisavarustus ja varuosad

Ohutusalased märkused

Lugege enne seadme esmast kasutust käesolevat kasutusjuhendit ja kaasasolevat brošüüri "Harjapuhastusseadmete 5.956-251.0 ohutusjuhised" ning järgige neid.

Kasutusjuhendis leiduvad sümbolid

OHT

Vahetult ähvardava ohu puhul, mis toob kaasa raskeid kehavigastusi või surma.

HOIATUS

Võimaliku ohtliku olukorra puhul, mis võib põhjustada raskeid kehavigastusi või surma.

ETTEVAATUST

Võimaliku ohtliku olukorra puhul, mis võib põhjustada kergeid vigastusi või materiaalset kahju.

Funktsioon

Piserdussüsteemiga kantakse vaibapuhastusvahend peale. Kaks vastupidises suunas liikuvat harjavaltsi kannavad puhastusvahendi vaibale. Vaip on suhteliselt lühikese aja pärast jälle kuiv ja sellele võib astuda. Pärast kuivamist imetakse vaibapuhastusvahendi abil seotud mustus harjaga imuri abil. 430 mm töölaius ning puhastusvahendi paagi 7,5 l mahutavus võimaldavad tõhusat puhastamist ja tagavad pika kasutusaja.

Töö võrguühendusel võimaldab saavutada suure jõudluse ilma tööaja piiranguta.

Märkus

Olenevalt konkreetsetest puhastamistingimustest võib seade olla varustatud erinevate lisaseadmetega. Küsige meie kataloogi või külastage meid internetis aadressil www.kaercher.com.

Sihipärane kasutamine

Kasutage antud seadet ainult vastavalt kasutusjuhendi andmetele.

See vaibapuhastusseade on ette nähtud silmus-, madalakarvaliste veluurkatted ja nõelfliisi puhastamiseks siseruumides. - Kasutustemperatuuri vahemik on +5°C ja +40°C vahel. - Seadet tohib varustada ainult originaaltarvikute ja -varuosadega. - Seade on välja töötatud põrandate puhastamiseks siseruumides või katusealuste pindade puhastamiseks. - See seade on ette nähtud ainult tööstuslikuks kasutamiseks.

Keskkonnakaitse

	Pakendmaterjalid on taaskasutatavad. Palun örge visake pa-kendeid majapidamisprahi hulka, vaid suunake need taaskasutusse.
	Vanad seadmed sisaldavad taaskasutatavad materjale, mis tuleks suunata taaskasutusse. Patareid, öli ja muud sarnased ained ei tohi jõuda keskkonda. Seetöttu palume vanad sead-med likvideerida vastavate kogumissüsteemide kaudu.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt:

1 Seadme lüliti 2 Puhastuslahuse klahv 3 Tõukekang 4 Harjaajami lüliti 5 Kaablihoidik 6 Puhastusvahendi paak 7 Piserduspudeli hoidik 8 Tõukekanga fikseering 9 Harjavahetuse klahv 10 Puhkmemahuti 11 Sõel 12 Puhastuslahuse väljumine 13 Harjavaltsid 14 Harjaajami ülekoormuskaitse 15 Puhastusvahendi paagi hoidik 16 Puhastusvahendi paagi kaas 17 Puhastusvahendi vooliku muhv 18 Düüs, tarneseisundis olemas 19 Otsaku hoidik

Esmakordsel kasutuselevõtul

Joonis 1, vt ümbris

Võtke masin ja tõukekang pakendist välja ja pange üksteise kõrvale nagu joonisel kujutatud.

Joonis 2, vt ümbris

→ Ühendage masina ja tõukekanga vaheline kaabel. Lukake pistmik tõukekanga sisse.

Joonis 3, vt ümbris

Tõukesanaga masinale paigaldades tõmmake kaabel selliselt läbi tõukesangas oleva pilu, et kaabel kinni ei kiiluks.

Joonis 4, vt ümbris

Lükake tõukesang lõpuni masinale. Keerake juuresolevad 4 kruvi sisse ja pingutage. → Valage puhastusvahendi paaki vett. → Torgake võrgupistik seinakontakti. → Seadke lüliti asendisse "I". Vajutage puhastuslahuse klahvile ja peske veesüsteem läbi. → Seadke lüliti asendisse "0". Tõmmake võrgupistik seinakontaktist välja.

Enne seadme kasutuselevõttu

Harjade paigaldamine

→ Seadke tõukesang vertikaalseks ja laske asendisse fikseeruda. → Kallutage seadet taha ja langetage tõukesangale. → Torgake harjavaltshaarajale ja laske vastaspoolel asendisse fikseeruda.

Käitamine

▲OHT

Enne igakordset kasutamist tuleb kontrollida, et toitekaabel oleks kahjustusteta. Kui toitekaabel on defektne, ei tohi seadet kasutada. Laske elektrikul defektne kaabel välja vahetada.

Katkisest toitekaablist lähtub elektrilöögist tingitud vigastusoht. Vältige toitekaabli kokkupuutumist pöörlevate harjade või padjanditega.

MÄRKUS

Harjaajami koheseks kasutuselt võtmiseks tuleb seadme lüliti seada asendisse „0".

Masinaga sõitmine

→ Seadke tõukesang vertikaalseks ja laske asendisse fikseeruda. → Kallutage seadet tahapoole ratastele ja lükake kasutuskohta.

Käitusainete sissevalamine

ETTEVAATUS

Vigastusoht. Kasutage ainult soovitatud puhastusaineid. Muude puhastusainete kasutamisel lasub kasutajal suurem risk seoses tööohutuse, õnnetusohu ning seadme lühema elueaga. Kasutage ainult puhastusaineid, mis on vabad lahustitest, leelistest ja happest.

Järgige puhastusvahenditel olevaid ohutusnõudeid.

Ärge töödelge kergestisüttivaid, plahvatusohtlikke, sööbivaid või mürgiseid määrde- või abiaineid.

MÄRKUS

Järgige doseerimisnõudeid.

Soovitatavad puhastusained:

Kasutamine Puhastusvahend
Vaipkatete vahepuhas-tus	RM 768 iCapsol

Doseerimine 6%

Vee täitekogus [I] RM	768 täitekogus [ml]
1	60
2 120
3 180
4 240
5 300
6 360
7 420

Puhastusvahendi paagi mahavõtmine

Puhastusvahendi paagi täitmiseks kraanikausi kohal viib puhastusvahendi paagi seadme küljest ära võtta:

→ Suruge puhastusvahendi vooliku muhv kokku ja tõmmake paagi küljest ära. Riputage puhastusvahendi paagi hoidiku mõlemad ülemised otsad seadme juures välja. Puhastusvahendi paagi mahatõstmine.

Puhastusvahendi paagi täitmine

→ Avage puhastusvahendi paagi kaas. Täitke puhastusvahendi paak veega, jättes seejuures piisavalt ruumi puhastusvahendi jaoks. → Lisage puhastusvahendit vastavalt toote andmetele. → Sulgege puhastusvahendi paagi kaas. Vajadusel paigaldage puhastusvahendi paak uuesti seadmele.

Puhastamine

Enne puhastamist imege lahtine mustus tolmuimejaga ära. Võtke düüs düüsihoidikust ja keerake puhastuslahuse väljumiskohta. → Torgake võrgupistik seinakontakti. Vajutage jalaga tõukesanga fikseerimisseadist ja suruge tõukesang taha. → Seadke lüliti asendisse "l". → Vajutage harjaaami lülitile - harjad pöörlevad. Vajutage puhastuslahuse lülitile - puhastusvahend kantakse peale, kuni lülitit hoitakse allavajutatuna. Viige masin tõukesangast hoides üle töödeldava pinna.

ETTEVAATUS

Põrandakatte vigastamise oht. Ärge kasutage seadet ühel kohal.

MÄRKUS

Kandke puhastuslahust masinat edasi lükates peale. Seejärel harake puhastuslahus ristsuunaliselt vaipa sisse.

Töö lõpetamine

→ Seadke tõukesang vertikaalseks ja laske asendisse fikseeruda. → Seadke masin hoidevannile (säästab harju). → Teostage hooldustöö "Pärast tööd" (vt. Tehnohooldus ja korrashoid"). → Seadke lüliti asendisse "0". Tõmmake võrgupistik seinakontaktist välja. → Mähkige toitekaabel ümber tõukesangal oleva kaablikonksu. Säilitage seadet kuivas ruumis.

Transport

ETTEVAATUS

Vigastusoht! Transportimisel jälgige seadme kaalu.

→ Sõidukites transportimisel fikseerige seade vastavalt kehtivatele määrustele libisemise ja ümbermineku vastu.

Hoiulepanek

ETTEVAATUS

Vigastusoht! Ladustamisel jälgige seadme kaalu.

Seda seadet tohib ladustada ainult siseruumides.

Korrashoid ja tehnohooldus

△OHT

Vigastusoht!

Enne mistahes tööde teostamist seadme juures tuleb pistik seinakontaktist välja tõmmata.

ETTEVAATUS

Väljavoolavast veest lähtuv seadme vigastusoht. Võtke puhastusvahendi paak enne seadme juures tööde teostamist ära.

Hooldusplaan

Pärast tööd

ETTEVAATUS

Vigastusoht. Ärge pritsige seadet veega ega kasutage agressiivseid puhastusvahendeid.

→ Kontrollige elektrikaableid ja pistikuid vigastuste osas. Laske defektsed osad klienditeeninduses välja vahetada. Tühjendage puhastusvahendi paak ja peske seda tulise veega (maks. 50°C). → Valage väike kogus tulist vett puhastusvahendi paaki. Paigaldage puhastusvahendi paak uuesti seadmele. → Peske düüsi, vajutades puhastuslahuse lülitile. Võtke otsak välja, loputage voolava vee all ja pange tõukesangal olevasse hoidikusse. Puhastusvahendi paak tühjendada. → Sõela puhastamine → Monteerige harjad maha ja peske neid sooja veega. Puhastage harjatunnelit. → Pange harjad uuesti kohale, seejuures vahetage kohti, et harjad kauem vastu peaksid. → Lahutage puhastusvahendi vooliku muhv, et hoida ära vee väljumine düüsist. Tõmmake prahimahuti välja ja puhastage seda. Puhastage seadet niiske, pehmetoimelise puhastusvahendi lahuses niisutatud lapiga. → Kontrollige harju kulumise osas, vajadusel vahetage välja.

Harjad on kulunud, kui harjastel on sama pikkus nagu kollastel indikaatorharjastel.

Kord nädalas

→ Kontrollige seadet vigastuste osas, laske klienditeenindusel kahjustused kõrvaldada. → Kontrollige düüsi piserdusjalge. Vajadusel puhastage düüsi või vahetage see välja.

Kord aastas

Laske ettenähtud ülevaatused läbi viia klienditeenindusel.

Hooldustööd

Harjavalside väljavahetamine

→ Seadke tõukekang vertikaalseks ja laske asendisse fikseeruda. → Kallutage seadet taha ja langetage tõukekangale. → Suruge harjavahetuse lülitit väljapoole ja keerake samaaegselt harjavaltsi välja. Tõmmake harjavalts välja. → Torgake uus harjavalts haarajale ja laske asendisse fikseeruda.

Hooldusleping

Seadme usaldusväärse toimimise huvides võib pädeva Kärcheri Müügikontoriga sõlmida hoolduslepingu.

Abi häirete korral

△OHT

Vigastusoht!

Enne mistahes töö teostamist seadme juures tuleb

pistik seinakontaktist välja tõmmata.

ETTEVAATUST

Väljavoolavast veest lähtuv seadme vigastusoht. Võtke puhastusvahendi paak enne seadme juures tööde teostamist ära.

Kui riket ei ole võimalik selle tabeli abil kõrvaldada, pöörduge klienditeeninduse poole.

Rikked

Rike Körvaldamine
Seadet ei saa käivitada Kontrollige, kas toitepisstik on ühendatud.	Suruge ülekoormuskaitse sisse ja lähtestage see.
	Kontrollige harju võörkehastest põhjustatud blokeeringu osas, eemaldage võörkehad.
Puhastusvahendi pealekandmi-ne liiga nõrk või puudub	Puhastage söela.
	Võtke düus välja, peske voolava vee all ja pange uuesti tagasi. Vahetage düus välja.
	Kontrollige, kas puhastusvahendi vooliku muhvi asend on ùige.
Mitterahuldav puhastamise tu-lemus	Kontrollige harju kolumise osas, vajadusel vahetage välja.
	Kontrollige puhastusvahendi doseerimisseadist.
Seade vibreerib Kontrollige harj	ade ùigit asendit.
	Vahetage harjavalsid välja.
	Pange harjavalsid u. 15 min kuuma vette (u. 80°C)

Tehnilised andmed

Võimsus
Nominalpinge V Hz 230 / 1~50
Keskmine võimsustarbimine W 370
Maksimaalselt lubatav võrguimpedants oomi (0.326+j0.204)
Puhastusharjad
Töölaius mm 400
Harja lübimõõt mm 90
Harjade põörlemisarv 1/min 470
Puhastusvahendi pumba rõhk MPa 0,34
Puhastusvahendi pumba jõudlus l/min 0,38
Mõotmed ja kaalud
Teoreetiline pinnavõimsus m2/h 300
Puhastsuahendi paagi maht	I	7,5
Pikkus	mm 400
Laius	mm 470
Kõrgus	mm 1160
Transpondikaal	kg	25
Lubatud kogumass	kg	33
Tuvastatud väärtused vastavalt standardile EN 60335-2-72
Käte/käsivarte vibratsiooniväärtus	m/s2	<2,5
Ebakindlus K	m/s2	1
Helirõhu tase LpA	dB (A)	68
Ebakindlus KpA	dB (A)	3
Müratase LwA	dB (A)	79
Ebakindlus KwA	dB (A)	6

ELi vastavusdeklaratsioon

Käesolevaga kinnitame, et allpool kirjeldatud seade vastab meie poolt turule toodud mudelina oma kontseptsioonilt ja konstruktsioonilt EL direktiivide asjakohastele põhilistele ohutus- ja tervisekaitsenõuetele.

Meiega kooskõlastamata muudatuste tegemise korral seadme juures kaotab käesolev deklaratsioon kehtivuse.

Toode: Pihustus-ekstraktorseade

Tüüp: 1.006-xxx

Asjakohased EL direktiivid:

2006/42/EÜ (+2009/127/EÜ)

2014/30/EL

Kohaldatud ühtlustatud standardid:

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-72

EN 61000-3-2: 2014

EN 61000-3-3:2013

EN 62233: 2008

Kohaldatud riiklikud standardid

Allakirjutanud tegutsevad juhatuse ülesandel ja volitusega.

H.Jenner

Dokumentatsiooni eest vastutav isik:

S. Reiser

Alfred Kärcher SE & Co. KG

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantijuhtumi korral palume pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõendava dokumendi.

• Kasutada tohib ainult tarvikuid ja varuosi, mida tootja aktsepteerib. Originaal-tarvikud ja -varuosad annavad teile garantii, et seadmega on võimalik töötada turvaliselt ja tõrgeteta.
• Valiku kõige sagedamini vajaminevatest varuosadest leiate te kasutusjuhendi lõpust.

Täiendavat infot varuosade kohta leiate aadressilt www.kaercher.com jaotisest Service.
