KASUTUSJUHEND SMT 48 AE STIGA

EESTI - Algupärase kasutusjuhendi tõlge ET

12 24 10 A

B 13

C 8 4 14 3 10

D 11 4 14 9 15 3 2 1

① ② E

Teleskoopvarrega juhtmevaba tools oksalõikur/hekilõikur on mõeldud muude trimmimiseks ja hekkide pügamiseks.

Tööriist on möeldud hobikorras kasutamiseks, igasugune muu kasutamine vöib kaasa tuua jääkriske. Akulaadija on möeldud tööriista jaoks projekteeritud akude laadimiseks.

JÄÄKRISKID

Tööriista kasutamise ajal vöib tekkida ohutusjuhistes mitte kirjeldatud jääkriske. Riske tingib väärkasutus, pikemaajaline kasutus, jne. Ka ohutusseadiste ja ohutusnõuete kasutuselevött ei pruugi välistada kõiki jääkriske. Nende hulka kuulub ka:

■ Pöörlevate või liikuvate osade puudutamisest tingitud õnnetused
■ Osade, terade või seadmete asendamisel tekkinud õnnetused.
■ Tööriista pikemaajalisest kasutamisest tingitud önnetused. Iga tööriista pikemaajalisel kasutamisel tuleb tihti teha pause.
■ kuulmiskahjustused.
■ terviskahjustused, mis on tingitud tööriista kasutamisel tekkivast tolmust (näiteks: - puiduga töötamisel, eriti tamme, pöögi ja keskmise tihedusega kiudplaatide töötlemisel).

ETTEVAATUST

Lugege hoolikalt ohutusjuhiseid ja -hoiatusi. Juhiste ja hoiatuste eiramine võib põhjustada elektrilöögi-, süttimis- ja vigastusohtu.

Hoidke see juhend tuleviku tarbeks alles. Hoiatustes märgitud «elektriline tööriist» tähistab nii elektrivörku ühendatavaid seadmeid kui ka akuga töötavaid seadmeid.

OHUTUS TЦЦКESKKONNAS

A.Hoidke töökeskkond puhta ja hästi valgustatuna. Kitsad ja vähevalgustatud alad on sageli önnetuste põhjuseks.
■ b.Elektrilisi tööriistu ei tohi kasutada plahvatusohtlikes keskkondades, näiteks kergestisüttivate vedelike, gaaside või tolmu juures. Elektrilistest seadmetest tekkivad sädemed võivad põhjustada tolmu või aurude süttimist.
■ c.Elektrilise tööriista kasutamise ajal hoidke lapsed ja kõrvalised isikud tööalast eemal. Nad võivad hajutada teie tähelepanu, mille tagajärjel võib kaduda kontroll seadme üle.

ELEKTRILINE OHUTUS

A. Vältige korpuse kokkupuudet maandatud pindade nagu torustike, radiaatorite, köögiseadmete ja külmkappidega. Elektrilöögi oht suureneb, kui korpus on ühenduses maandusega.
■ b. Elektrilisi tööriistu ei tohi jätta vihma või niiskuse kätte. Elektrilöögi oht suureneb, kui tööriist on ühenduses veega.
■ c. Kasutamise ajal hoidke tööriista ainult isoleeritud käepidemetest, juhuks kui lõikeriist läheb vastu

elektrijuhtmeid või iseenda toitejuhet. Lõiketera kokkupuude voolu all oleva elektrijuhtmega võib pinge alla seada ka tööriista metallist osad ja anda kasutajale elektrilöögi.

ISIKLIK OHUTUS

A.Elektrilise tööriista kasutamise ajal olge alati valvsad, tähelepanelikud tehtava töö suhtes ning käituge parema äranägemise järgi. Ärge kasutage masinat, kui olete väsinud või alkoholi, uimastite või ravimite mõju all. Ei tasu unustada, et raske önnetuse põhjustamiseks piisab sageli vaid lühikesest tähelepanu hajumisest.
■ b.Kandke alati sobivat kaitsevarustust. Kaitske alati silmi, vajadusel kandke tolmuvastast maski, libisemiskindlaid jalatseid, kiivrit või kõrvakaitseid, et vähendada riske ja välistada raskeid vigastusi.
c.Vältige igasuguseid iseeneslikke käivitumisi. Enne tööriista ühendamist vooluvörku ja/või aku paigaldamist kontrollige alati, et lüliti oleks OFF asendis, samuti siis, kui kavatsete tööriista viia ühest kohast teise või seda kasutada. Elektririista liigutamine sörm lülitil on önnetuste allikas.
■ d.Enne aparaadi käivitamist eemaldage köik kinnitus- ja seadistamisvötmed. Seadme liikuva osa külge kinnitatud sulgevõti võib põhjustada raskeid vigastusi.
■ e. Ärge sirutage kätt liiga kaugele välja. Püsige alati kindlalt millegi toel või säilitage tasakaal. See tagab parema kontrolli seadme üle siis, kui peaks ilmnema mingeid ettenägematuid asjaolusi.
■ f.Kandke alati sobivat riietust. Ärge kandke laiu riideid või ehteid. Ärge minge lahtiste pikkade juustega, riiete või kätega õhuvõrele liiga lähedale. Laiad riided, ehted ja pikad lahtised juuksed võivad jääda tööriista liikuvate osade vahele kinni.
■ g.Kui tööriist on varustatud tolmuärastusseadmetega, siis kontrollige, et need oleksid öigesti ühendatud ja kasutusel. Taoliste seadmete kasutamine vähendab tolmusaastusest tingitud ohte.

ELEKTRILISTE TÜÜRIISTADE KASUTAMINE JA HOOLDUS

■ A. Ärge kasutage seadme juures jõudu. Kasutage töö jaoks vastavat tööriista. Tulemused on paremad ja ohutumad, kui seadet kasutatakse tööks, milleks see on möeldud.
■ b. Ärge kasutage elektrilist tööriista, kui lüliti ei taga korralikku sisse- ja väljalülitamist. Seade, mida ei saa korralikult sisse ja välja lülitada, on ohtlik ning tuleb koheselt parandusse viia.
■ c. Ühendage tööriist enne reguleerimist, lisatarvikute vahetamist või kokkupanemist elektrivõrgust või aku küljest välja. Need ettevaatusabinõud vähendavad masina ootamatu käivitumise riski.
■ d. Hoidke elektrilised seadmed laste haardeulatusest väljas. Ärge lubage seadet kasutada isikutel, kes ei tunne selle funktsioone või pole tuttavad ohutusnõuetega. Elektrilised tööriistad võivad asjatundmatutes kätes osutuda ohtlikeks esemeteks.
■ e. Hooldage seadmeid korralikult. Kontrollige, et

masina liikuvatel osadel ei esineks moonutusi või puudusi, purunenud osad võivad seada ohtu masina töökindluse. Kahjustuste esinemisel laske enne masina kasutamist see parandada. Paljud õnnetused on põhjustatud just seadmete halvast hooldusest.

■ f. Hoidke löikeseadmed puhta ja teritatuna. Korralikult puhastatud ja piisavalt teritatud löikeseadmel esineb vähem blokeeringuid ning kasutajal on parem kontroll masina üle.
■ g.Masina, lisaseadmete, terade, jne, kasutamisel järgige alati ohutusnõudeid ning pidage silmas ala, kus töötate või töid tuleb läbi viia. Ohusituatsioonide vältimiseks kasutage elektrilisi tööriistu ainult ettenähtud viisil.

AKU KASUTAMINE JA HOOLDAMINE

A.Seadme aku laadimiseks kasutage ainult tootja soovitatud akulaadijaid. Ühe aku laadimiseks sobiv laadija võib mõne teise akuga kasutamisel põhjustada tulekahju.
■ b.Akul töötavate seadmetega tuleb alati kasutada ainult selle seadme jaoks möeldud akusid. Ükskõik millist teist tüüpi aku kasutamine võib põhjustada tulekahju.
■ c.Kui akut ei kasutata, siis hoidke seda eemal metallist esemetest, nagu klambrid, mündid, võtmed, kruvid, naelad või muu, mis võiks sillastada kaks vastaspoolust. Akupooluste lühiühendus võib tekitada põletusi või süttimist.
■ d.Vältige igal juhul kokkupuudet aku vedelikuga, mis võib väljuda vale kasutuse korral. Juhusliku kokkupuute korral loputage puhta veega antud kohta. Silmadega kokkupuutel pöörduge arsti poole. Akuvedelik võib tekitada põletusi või ärritust.

HOOLDUS

■ a. Parandustöid võib sooritada ainult kvalifitseeritud tehnik, kes kasutab ainult originaalvaruosi. Ainult sel viisil saab tööriista täiesti ohutult kasutada.

LISANXUANDED ELEKTRITЦЦИИSTADE OHUTUKS KASUTAMISEKS

ETTEVAATUST

Lisajuhised oksalõikuri ohutuks kasutamiseks

Ettenähtud kasutusviisi on kirjeldatud juhendis. Tööriista ei tohi kasutada mitte-ettenähtud kasutamiseks; näiteks ei tohi seda kasutada puude langetamiseks. Ükskõik millise lisaseadme kasutamine või ükskõik millise operatsiooni sooritamine, mida ei ole juhendis soovitatud, võib tingida önnetusohu.

■ Kasutamise ajal hoidke tööriista ainult isoleeritud käepidemetest, juhuks kui lõikeriist läheb vastu elektrijuhtmeid või iseenda toitejuhet. Kokkupuude voolu all oleva elektrijuhtmega võib pinge alla seada ka tööriista metallist osad ja anda kasutajale elektrilöögi.

■ Kandke liibuvaid ja kaitsvaid riideid, kaasa arvatud

kaitsekiivrit visiiri/prillidega, kuulmiskaitseid, libisemiskindlaid jalatseid, kaitsepükse ja pakse nahkkindaid.

■ Hoidke end alati okste langemisraadiusest väljas.
■ Lõigatava oksa ja kõrvalseisjate, ehitiste ja muude objektide vaheline ohutu kaugus on vähemalt kahe ja poole kordne oksapikkus. Iga inimene, hoone või objekt, mis jääb väiksema vahemaa sisse võib langeva oksaga pihta saada.
■ Vaadake valmis ohutu väljapääs okste või puude langemisalast. Kontrollige, et väljapääs oleks vaba takistustest, mis võiks liikumist takistada. Pidage meeles, et märg rohi ja puulaastud on libedad.
■ Tagage, et keegi teine oleks alati läheduses (alati ohutus kauguses) juhuks, kui peaks juhtuma önnetus.
■ Tööriista ei tohi kasutada seistes puu otsas, redelil või muul ebastabiilsel objektil.
■ Püsige alati kindlalt millegi toel või säilitage tasakaal.
■ Hoidke töötava mootoriga tööriista kindlalt kahe käega.
- Ärge laske liikuval saeketil juhtplaadi kohal kokku puutuda lõigatava materjaliga.
■ Alustage lõikamist alles siis, kui saekett on saavutanud maksimaalse kiiruse.
- Ärge proovige jätkata varem alustatud löikeid. Tehke alati uus löige.
■ Olge ettevaatlikud okste väändumise või muu liikumise suhtes, mis võiks sulgeda lõikamiskoha ja suruda keti kinni.
- Ärge lõigake oksa, mille diameeter on suurem kui lõikeriista pikkus.
■ Tarviku transpordi ja ladustamise ajaks eemaldage alati aku ning pange peale ketikate.
■ Hoidke saekett terava ja pingutatuna. Kontrollige keti pingutust regulaarselt.
■ Enne transportimist, seadistamist või hooldust lülitage tööriist alati välja, oodake keti seiskumist ning eemaldage aku.
■ Kasutage ainult originaalvaruosi ja -lisaseadmeid.
■ Transportige teleskoopoksalõikajat alati käepidemest hoides, katke saekett alati selle kattega ja demonteerige tööriist peamisteks komponentideks. Teleskoop oksalõikuri õige kasutus vähendab vigastusi inimestele.

HEKILÕIKURI OHUTUSNÕUANDED

■ Hoidke lõiketera kehaosadest eemal. Ärge eemaldage lõigatud materjali ega hoidke lõigatavast materjalist kinni, kui lõiketerad liiguvad. Võimalike takistuste eemaldamise eel lülitage lüliti OFF asendisse. Raske önnetuse põhjustamiseks piisab sageli vaid lühikesest tähelepanu hajumisest.
■ Transportige teleskoopkäepidemega hekilõikurit alati käepidemest kinni hoides ja seisva lõiketeraga. Asetage teleskoop hekilõikurile transportimise ajaks alati selle lõiketera kate. Teleskoop hekilõikuri õige kasutus vähendab vigastusi inimestele.

■ Kasutamise ajal hoidke tööriista ainult isoleeritud käepidemetest, juhuks kui lõikeriist läheb vastu elektrijuhtmeid. Lõiketera kokkupuude voolu all oleva elektrijuhtmega võib pinge alla seada ka tööriista metallist osad ja anda kasutajale elektrilöögi.
■ Soovitatav on kontrollida, et hekis ei oleks muid esemeid, näiteks aiavörku.Hoidke hekilõikurit õigesti, kui seadmel on kaks käepidet, siis kahe käega.

VÄLJAÖPE

Sisaldab järgmiseid juhiseid: Enne elektrilise tööriista kasutuselevõttu õppige juhendit hästi tundma.

ETTEVALMISTUS

■ a) HEKILÕIKUR VÕIB PÕHJUSTADA RASKEID VIGASTUSI. Lugege juhiseid tähelepanelikult, et mõista, kuidas teleskoopvarrega hekilõikurit õigesti liigutada, ette valmistada, hooldada, käivitada ja seisata. Tutvuge teleskoopvarrega hekilõikuri juhtimise ja õige kasutusviisiga.
■ b) Ärge lubage kunagi hekilõikurit laste kätte..
■ c) Olge elektriõhuliinide suhtes ettevaatlikud.
■ d)Vältige lõikuri kasutamist, kui läheduses on teisi isikuid, eriti lapsi.
■ e) Kandke sobivat riietust. Ärge kandke laiu rõivaid või ehted, mis võiksid liikuvate osade vahele kinni jääda. Soovitatav on kanda pakse kindaid, libisemiskindlaid jalatseid ja kaitseprille.
■ g) Kui lõiketera põrkab vastu mingit objekti või kui hekilõikur hakkab tegema imelikku häält ja vibreerima, siis eemaldage see kohe elektrivõrgust ning laske täielikult seisma jääda. Eemaldage aku ja käitage järgnevalt: kontrollige, et tööristal ei oleks vigastusi; Kontrollige, et masinal ei oleks lõdvenenud osi ning vajadusel kinnitage need; laske vigastatud komponendid parandada või välja vahetada sarnaste omadustega osade vastu.
■ h)Hoiatage, et vajalik on kuulmiskaitsevahendite kasutamine
■ i)Hoiatage, et vajalik on nägemiskaitsevahendite kasutamine
■ j)Õpetage, kuidas hekilõikurit hädaolukorras seisata.

KOLMANDATE ISIKUTE OHUTUS

Tööriista ei tohi kasutada väheste füüsiliste, sensoorsete või vaimsete võimetega isikud (kaasa arvatud lapsed) või järelevalveta isikud, kui neile ei ole tööriista kasutamise osas andnud väljaõpet mõni teine isik, kes vastutab nende ohutuse eest ning teab kõiki kaudseid ohte.

■ Lapsi tuleb alati valvata, et nad ei hakkaks tööriistaga mängima.

TÖÖTAMINE

Edastage teave ettenähtud kasutuse kohta ja keeld muude kasutusviiside kohta; lisaks andke edasi järgmised juhised.

■ a) Mootor tuleb lülitada välja enne kui: hakatakse puhastama või eemaldame mingeid takistusi,

hakatakse hekilõikurit kontrollima, hooldama või muid tegevusi sooritama, hakatakse lõikeseadme tööasendit reguleerima, jäetakse hekilõikur ilma järelevalveta.

■ b) Hekilõikuri asendit tööriista küljes tuleb kontrollida enne mootori käivitamist.
■ c) Hekilõikuri kasutamise ajal peab tööasend olema alati stabiilne ja kindel, eriti siis, kui töö käib astmetel.
■ d) Kahjustatud või kulunud lõiketeradega hekilõikurit ei tohi kasutada.
■ e) Süttimisohu vähendamiseks peab mootor olema puhas prahist, lehtedest ja üleligsest määrdeainest.
■ f) Enne hekilõikuri kasutamist tuleb kontrollida, kas kõik käepidemed ja kaitsesüsteemid on omal kohal. Puudulikult komplekteeritud või loata muudatustega hekilõikurit ei tohi kasutada.
■ g) Kahe käepidemega hekilõikurit tuleb alati hoida kahe käega.
■ h) Olge alati ümbritseva suhtes tähelepanelik ja valvas: tööriista müra vöib varjutada muudest allikatest tulenevat müra. HOOLDUS JA HOIULEPANEK

SISALDAB JÄRGMISEID JUHISEID:

■ a) Hekilõikuri hooldamiseks, kontrollimiseks või ladustamiseks peab see olema välja lülitatud, elektritoitest vabastatud ja kõik liikuvad osad peavad olema seiskunud. Enne inspekteerimist või reguleerimist laske hekilõikuril täiesti maha jahtuda.
■ b) Hoiustage hekilõikurit kohas, kus see ei puutuks kokku lahtise tule või sädemetega. Enne hoiustamist laske hekilõikuril maha jahtuda.
■ c) Transportimise või hoiustamise ajaks tuleb hekilõikuri lõiketeradele asetada kate.

VIBRATSIOONID

Tehnilistes andmetes ja vastavusdeklaratsioonis kirjeldatud tekkivat vibratsioonitaset on võimalik võrrelda teiste sarnaste seadmete tekitava vibratsioonitasemega Deklareeritud vibratsioonitaseme põhjal saab arvutada vibratsiooniga kokkupuute esialgset väärtust.

ETTEVAATUST

Tööriista kasutamise ajal tekkivate vibratsioonide väärtus võib erineda deklareeritud väärtusest, sest see sõltub kasutusviisist. Vibreerimise tase võib ületada kirjeldatud vibratsioonide taset. Kui osutub vajalikuks vibratsiooniga kokkupuute põhjal määrata, milliseid ohutusmeetmeid kasutusele võtta elektrilisi tööriistu kasutavate isikute kaitseks, siis tuleb vibratsiooniga kokkupuute hindamisel arvesse võtta tegelikke töötingimusi ja tööriista kasutusviisi, lisaks tuleb arvestada köigi töötsükli faasidega, näiteks seadme väljalülitamisele kuluva ajaga, tühjalt töötamise ajaga ja käivitusajaga.

OKSTE LÕIKAMINE OKSALÕIKURIGA

Enne puude laasimist kontrollige, et seadus või kohalikud nõuded ei keela puude lõikamist.

■ Lisaks tuleb välja selgitada, mis suunas oks langeb. Arvestage kõiki kõrvalmõjureid, mis võiksid okste langemissuunda mõjutada, sealhulgas:

■ lõigatava oksa pikkust ja kaalu.

OKSALÕIKAMISSEADE

■ kukkumise eeldatavat suunda.
■ võimalikke deformatsioone või raskusi oksal.
■ läheduses asuvaid takistusi ja puid.
■ kaasa arvatud elektri õhuliine
■ teistesse okstesse kinni jäämist.
■ tuule kiirust ja suunda.
■ püüdke leida lihtne ligipääs okste sasipuntrale. On töenäoline, et oksad painduvad ümber puutüve. Lisaks töötajale vöib iga tööalas asuv inimene, hoone vöi objekt langeva oksaga pihta saada. Hoiatussümbolid. Tööriistale on paigaldatud järgmised hoiatussümbolid:

2. HOIATUSSÜMBOLID

⚠ ETTEVAATUST
Kasutaja peaks lugema kasutusjuhendit, et vähendada vigastuste ohtu.
SÜMBOL ASUKOHT/SELGITUS
	Ärge jätke tööriista vihma või niiskuse kätte.
	Kandke mootorsae kasutamise ajal alati kindaid
	Hoiduge langevate esemete eest. Hoidke kõrvalised isikud eemal.
	Elektrilöögioht. Hoidke vähemalt 10m kaugusele elektri õhuliinidest.
	Kandke alati pea ja nägemiskaitsevahendeid.
	Kandke libisemiskindlaid kaitsejalatseid.
	Kandke nägemis- ja kuulmiskaitsevahendeid.
	Keti pöörlemissuund
	Always wear ear and eye protection.
	Ettevaatust! Laastude väljaheitekohas ei tohi ketti puudutada.
	Ettevaatust! Laastude väljaheitekohas ei tohi ketti puudutada.
	Täiesti ohutuks kasutamiseks tuleb keti pingutust kontrollida vastavalt toodud juhenditele iga 10 minuti tööaja järel ning pingutada alati 3 mm lubatud hälbe piirides.

3. TEHNILISED ANDMED

Oksalõikamisseade
Sisendpinge	vdc	48
Keti kiirus ilma koormuseta ±10%	m/s	9.9
Maksimaalne lõikeulatus	mm	200
Kaal	kg	3.8
Ketiõli paagi suurus	ml	50
Hekilõikamisseade
Sisendpinge	vdc	43.2
Kiirus ilma koormuseta	min-1	1,200
Tera pikkus	mm	450
Terade vahe	mm	18
Terade seiskumisaeg	s	< 1.0
Kaal (ilma akuta)	4.25	kg

Omadused

(Oksalõikamisseade)

Omadused

1. Sisse / välja lüliti
2. Lock-off nuppu
3. Peamised käepide
4. Saw juht
5. Sprocket kate
6. Juhtplaadi
7. Chain
8. Chain mantel
9. vaheröngad
10. Aku
11. Oil tank
12. Charger

Omadused

1. Sisse / välja lüliti
2. Lock-off nuppu
3. Peamised käepide
4. Trimmeripea
5. Blade
6. Blade mantel
7. Aku
8. Charger
9. Laadimisindikaator
10. Liikuv nuppu

Lugege kasutusjuhend enne kasutamist.

4. MONTEERIMINE OKSALÕIKAMISSEADE)

ETTEVAATUST

Enne monteerimist eemaldage aku.

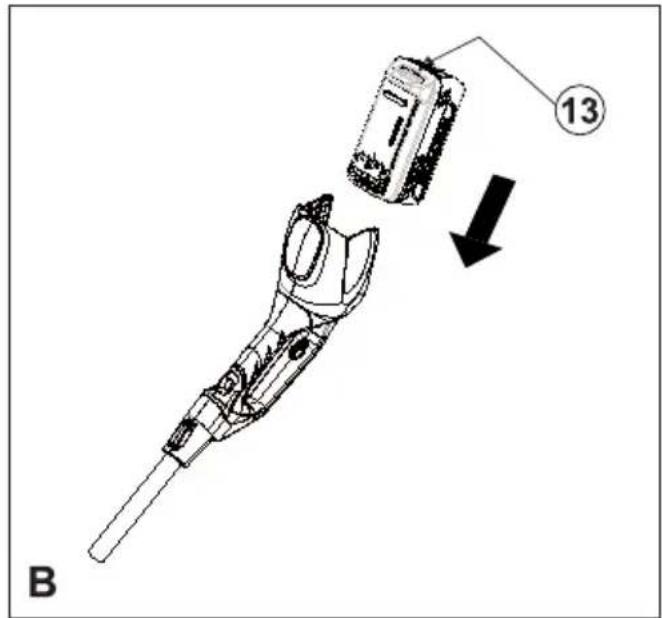

AKU PAIGALDAMINE JA EEMALDAMINE (JOON. B)

■ Aku (11) paigaldamiseks joondage see tööriista soonega. Lükake aku soone ja tõugake, kuni see jääb oma pessa kinni.
■ Aku eemaldamiseks vajutage vabastusnuppu (13) ja tömmake akut, et see tuleks kanalist välja.

ETTEVAATUST

Juhuslike käivitumiste vältimiseks veenduge, et aku on eemaldatud ja saekett kattega kaetud enne järgmisi tegevusi. Nõude täitmata jätmine võib põhjustada vigastusi.

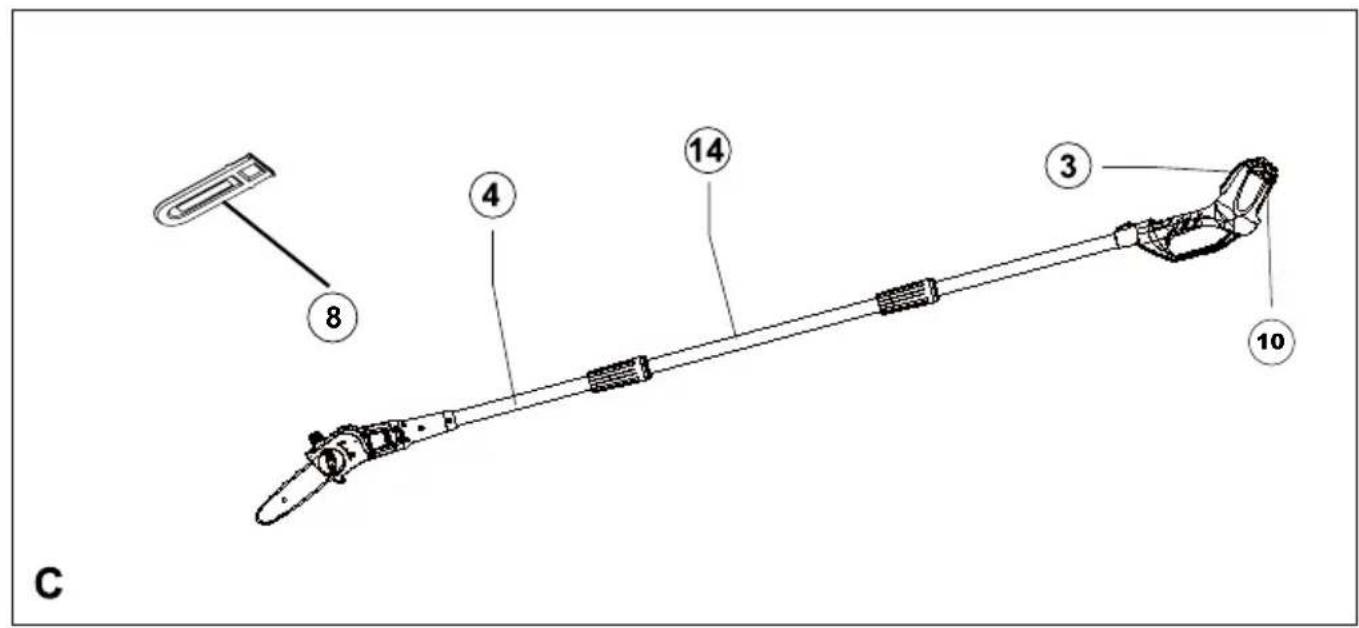

FOKSALÕIKAMISSEADME MONTEERIMINE (JOON. C)

Saepea saab paigaldada otse varre külge, et saavutada tavaline tööraadius.

■ Joondage käepideme välimine ava (3) seespoolt ja saepea välimine ava väljaspoolt (4). Lükake saepea (4) käepidemesse (3).
■ Lükake krae (14) üles ja keerake vastupäeva, kuni see on täielikult kinni. Ettevaatust! Kontrollige regulaarselt, et köik ühendused oleksid korralikult kinni.

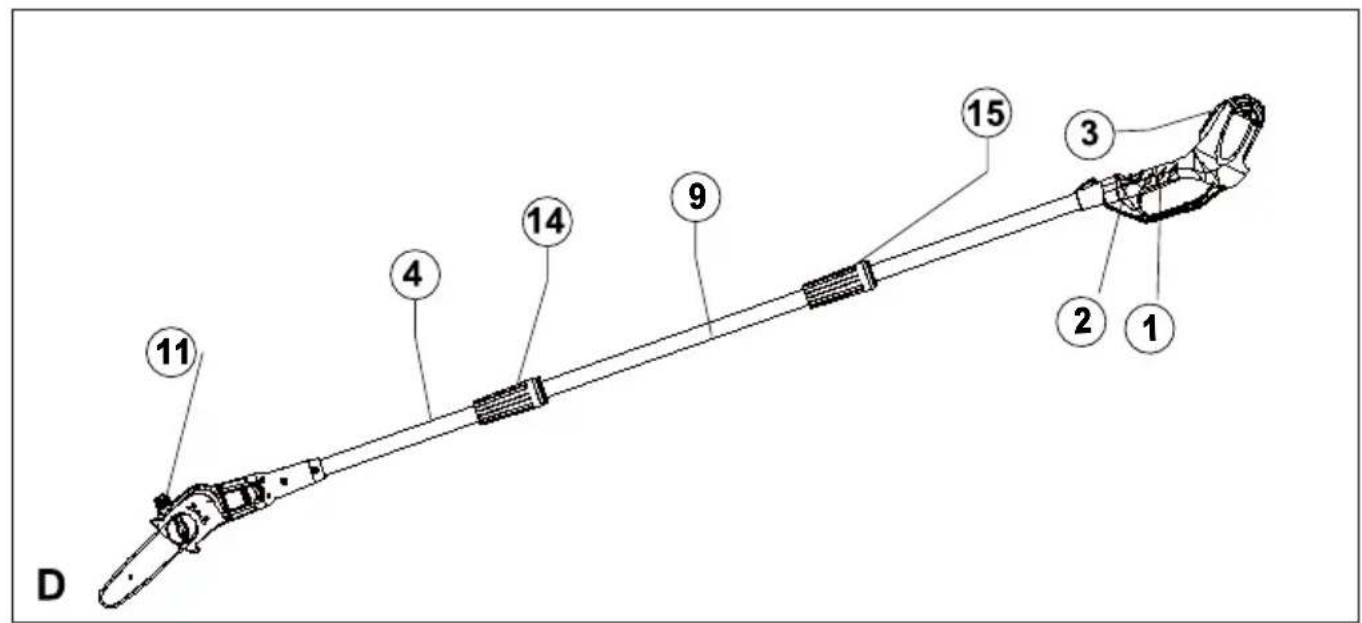

OKSALÕIKURI JA HEKILÕIKURI PIKENDUS (JOON.D)

Suurima võimaliku pikkuse saab pikenduse (9) asetamisega saepea (4) ja käepideme (3) vahele.

■ Joondage käepideme välimine ava (3) seespoolt ja pikenduse välimine ava väljaspoolt (9). Lükake pikendus (4) käepidemesse (3).
■ Lükake krae (15) üles ja keerake vastupäeva, kuni see on täielikult kinni.
■ Joondage pikenduse välimine ava (9) seespoolt jasaepea välimine ava väljaspoolt (4). Lükake saepea (4) pikendusse (9).
■ Lükake krae (14) üles ja keerake vastupäeva, kuni see on täielikult kinni.

ETTEVAATUST

Kontrollige regulaarselt, et köik ühendused oleksid korralikult kinni.

OKSALÕIKAMISSEADME DEMONTEERIMINE (JOON. C&D)

Kui seadmele on paigaldatud pikendus(9), siis tuleb esimesena eemaldada oksalõikur.Oksalõikuri (4)

eemaldamiseks toetage käepide (3) vastu maad, lõdvendage krae (14) ja eemaldage pea.

KETI PINGUTUS (JOON. T)

Kett venib kasutuse käigus, kontrollige tihti selle pingutust. Ärge pingutage ketti, kui see on veel kuum, sest kett tömbub jahtudes kokku ning liiga pingutatud kett vöib kahjustada ketti ennast, vart ja saagi.

MONTEERIMINE (HEKILÕIKUR)

HEKILÕIKURI MONTEERIMINE JA EEMALDAMINE (JOON. K)

HEKILÕIKURI MONTEERIMINE

■ Pange käepideme (27) otsas olev nool ja hekilõikuri pea küljes olev nool (28) kohakuti.
■ Lükake hekilõikuri pea (28) käepideme (27) otsa, kuni jõuate punase jooneni.
■ Keerake nukk hekilõikuri peal kinni (35).

ETTEVAATUST

Kontrollige regulaarselt, et köik ühendused oleksid korralikult kinni.

HEKILÕIKURI DEMONTEERIMINE

Toetage käepide (27) vastu maad, lõdvendage hekilõikuri (35) nukk ja vajutage lukustusnuppu (39), seejärel tömmake hekilõikur (28) välja.

HEKILÕIKURI NURGA SEADISTAMINE (JOON. L)

Hekilõikuri lüli on 105° nurga all ning seda on võimalik kinnitada 7 asendis.

ETTEVAATUST

Vahele jäämise vältimiseks kandke kindaid ja hoidke tööriista näidatud viisil.

■ Toetage käepide (27) vastu maad, vajutage lüli (37) alla ja liigutage hekilõikuri pead (28) nagu vaja. Kontrollige, et hekilõikur oleks korralikult oma pesas.

AKU MONTEERIMINE JA EEMALDAMINE (JOON. J)

■ Aku (31) paigaldamiseks joondage see tööriista soonega. Lükake aku soonde ja tõugake, kuni see jääb oma pessa kinni.
■ Aku eemaldamiseks vajutage vabastusnuppu (34) ja tömmake akut, et see tuleks kanalist välja.

5. KASUTUSVIISID

Laske tööriistal töötada oma optimaalsel kiirusel. Ärge kasutage ülekoormust.

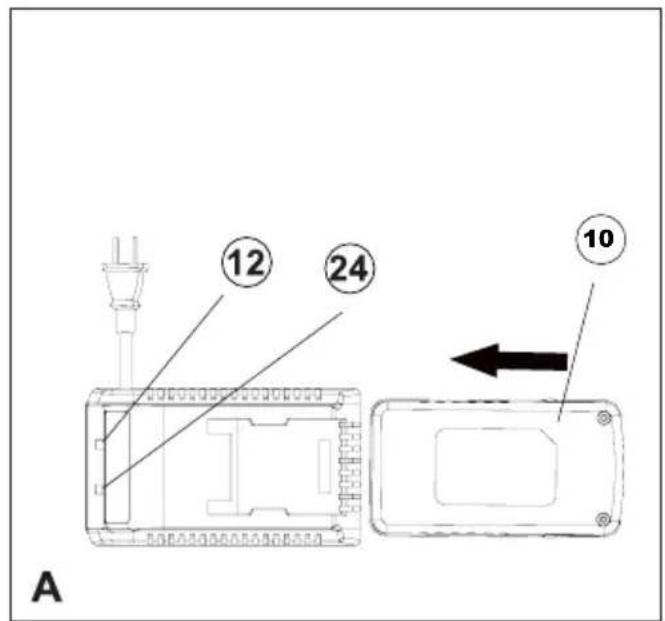

AKU LAADIMINE (JOON. A)

Akut tuleb vahetada enne esimest kasutamist ning iga kord, kui sel on raskusi tööde sooritamisega, millega enne oli võimalik hõlpsasti hakkama saada. Aku võib laadimise ajal kuumeneda, see on normaalne ega tähenda aku riket.

Ettevaatust! Ärge laadige akut, kui öhutemperatuur jääb alla 10°C või üle 40°C. Ideaalne öhutemperatuur laadimise ajal on ligikaudu 24°C.

Märkus: Laadija katkestab aku laadimise, kui aku temperatuur on alla 10°C või üle 40°C. Aku tuleb jätta laadijasse, mis hakkab uuesti tööle kui õhutemperatuur jääb taaskord nõutud temperatuuri vahemikku.

OKSALÕIKURI KÄIVITAMINE

Suurema ohutuse tagamiseks on tööriist varustatud kahekordse käivitussüsteemiga. Süsteemiga soovitakse vältida tööriista iseeneslikke või juhuslikke käivitumisi. Käivitamine

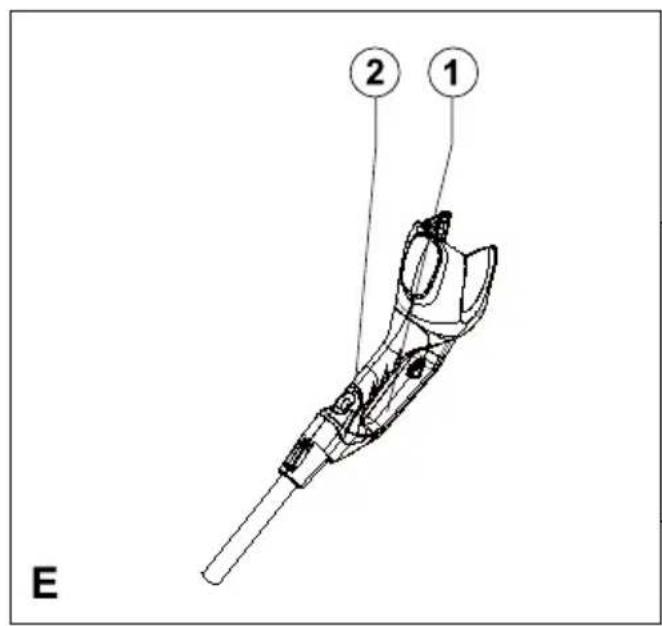

■ Lükake pöidlaga lukk (2) tagasi ja samal ajal vajutage on/off lülitit (1).
■ Laske lukk (2) lahti. Väljalülitamine
■ Laske on/off lüliti (1) lahti.

ETTEVAATUST

Ärge lukustage lülitit sisselülitatud asendisse

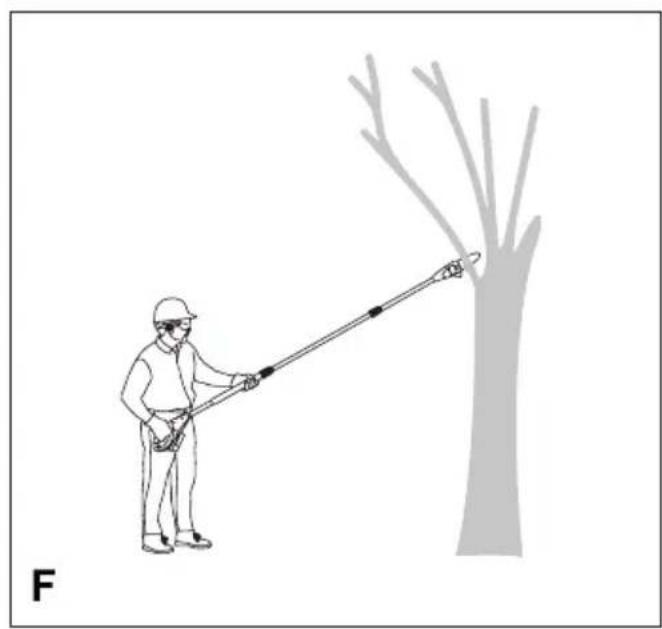

Okste lõikamine (joon. F)

■ Veenduge, et tööriist töötaks maksimumpööretel, enne kui hakkate lõikama.
■ Hoide tööriista kindlalt kinni, et vältida tagasilööke või tööriista kõrvalekaldumisi.
■ Juhtige tööriist kerge survega vastu oksa. Suurte okste lõikamisel, kui osaline lõikamine võiks oksa murda ja puud kahjustada, käituge järgnevalt:
■ Sooritage esimene lõige oksa all 15cm puutüvest eemal. Seda tüüpi lõikamiseks kasutage juhtplaadi ülemist osa (6).
■ Lõigake umbes kolmandik oksa läbimõõdust. Siis tehke lõplik lõige ülalt alla.

HEKILÕIKURI KÄIVITAMINE

Kui olete puu maha lõiganu saab saepea välja vahetada ja jätkata hekilõikuri kasutamisega. (joon. S)

KÄIVITAMINE JA VÄLJALÜLITAMINE (JOON. M)

Suurema ohutuse tagamiseks on tööriist varustatud kahekordse käivitussüsteemiga. Süsteemiga soovitakse vältida tööriista iseeneslikke või juhuslikke käivitumisi. Käivitamine

KÄIVITAMINE

■ Vajutage eesmist päästikut (40).
■ Lükake pöidlaga lukk (26) tagasi ja samal ajal vajutage on/off lülitit (25).
■ Laske lukk (26) lahti.

VÄLJALÜLITAMINE

■ Laske on/off lüliti (25) lahti.

ETTEVAATUST

Ärge lukustage lülitit sisselülitatud asendisse.

SOOVITUSED OPTIMAALSEKS KASUTAMISEKS

■ Alustage heki pügamist ülemisest osast. Kallutage tööriista (kuni 15° nurga all lõikejoone suhtes), et tera ots oleks heki suunas (joon. O). Sel viisil on teraga lõikamine efektiivsem. Hoidke tööriista valitud nurga all ja liikuge piki lõikejoont. Kahel poole asuvad terad võimaldavad mõlemas suunas lõikamist.
Täiesti sirge lõike saavutamiseks siduge nöör piki hekki soovitud lõikekörgusele. Kasutage nööri lõikamise juhtimisel ning lõigake täpselt selle pealt.
■ Ühtlaste külgede saamiseks lõigake ülespoole, kasvamise suunas. Kui lõigata allapoole, siis võrsed liiguvad väljapoole ja jätavad hekki augud.
■ püüdke hoiduda muudest objektidest. Eriti püüdke vältida kokkupuudet kõvade esemete nagu traadi või taraga, mis võiks terasid kahjustada.
■ Määrige terasid regulaarselt.
■ Pügage lehtpuuhekki (millele kasvavad iga aasta uued lehed) juunis ja oktoobris.
■ Pügage igihaljast hekki aprillis ja augustis.
■ Pügage kiiresti kasvavat okaspuuhekki iga kuue nädala tagant maist oktoobrini.
■ Pügage lehtpuuhekki (millele kasvavad iga aasta uued lehed) detsembris ja märtsis.
■ Pügage igihaljast hekki septembris ja veebruaris.
■ Pügage kiiresti kasvavat okaspuuhekki iga kuue nädala tagant oktoobrist märtsini.

6. KASUTAMINE

PUHASTAMINE, HOOLDUS, LADUSTAMINE

Tööriist on projekteeritud pikaaegseks kasutamiseks ning nõuab vähest hooldust. Optimaalset tööiga on võimalik pikendada tööriista tähelepaneliku hoidmise ja regulaarse puhastamisega. Akulaadijad ei vaja mingit hooldust, välja arvatud regulaarne puhastamine.

ETTEVAATUST

Enne iga hooldustööd eemaldage tööriistalt aku. Ühendage akulaadija enne puhastamist vooluvõrgust välja. Pärast kasutamist ja enne ladustamist.

■ Pärast kasutamist puhastage põhjalikult terasid. Pärast puhastamist määrige õhukese kihi masinaõliga, et vältida terade roostetamist.
■ Puhastage perioodiliselt tööriista ventilatsioonivõret, kasutage pehmet harja ja kuiva lappi.
■ Puhastage regulaarselt niiske lapiga mootorikorpust. Ärge kasutage abrassiivseid või lahusti-põhiseid pesuvahendeid.
■ Kontrollige enne kasutamist, et lülitid oleksid prahist puhtad.

HOIUSTAMINE

Mootorsae ladustamise või transportimise ajaks asetage saeterale alati kaitsekate. Kui tööriist peaks mõneks kuuks seisma jääma, siis jätke aku laadijasse. Vastasel juhul toimige järgmiselt:

■ Laadige aku täielikult.
■ Eemaldage tööriistalt aku.
■ Hoidke ja laadige akut jahedas kohas. Ladustamistemperatuur peab jääma vahemikku +10°C-+40°C. Asetage aku horisontaalsele pinnale.
■ Enne tööriista kasutamist pärast pikaaegset seismist laadige aku täielikult.

KESKKONNAKAITSE

Jäätmete sorteerimine. Toodet ei tohi ümber töödelda koos kodupidamisjäätmetega. Kui otsustate ühel päeval asendada Greenworks toolsi tööriista millegi muuga või otsustate seda enam mitte kasutada, siis ei tohi seda koos majapidamisprügiga ära visata. Valmistage toode jäätmete sorteerimiseks ette.

Kasutatud toodete ja pakendite sorteerimine võimaldab materjalide taaskasutust. Ümbertöödeldud materjalide

taaskasutamine vähendab keskkonna saastamist ja toorainete nõudlust.

AKU

Aku kasuliku eluea löppedes tuleb see nõuetekohaselt ja keskkonnasäästlikult lammutada.

• Ärge lühistage aku klemme.
• Ärge põletage kasutatud akut, see on plahvatusohtlik ning võib põhjustada vigastusi.
• Laske akul saada täiesti tühjaks, siis eemaldage see.

7.RIKETE TUVASTAMISE JUHEND

Hekilõikamisseade

Rike Võim	alikud põhjused	Toiming
Tööriist ei käivitu.	Valesti paigaldatud aku	Kontrollige akut.
	Aku on tühi Pange peale täiesti laetud aku
	Lukustusnupp ei ole avatud	Käivitage õigesti
	Pooluste ühendused ei ole õigesti.	Kontrollige ühendusi
Aku ei lae	Valesti paigaldatud aku	Kontrollige akut.

Oksalõikamisseade

Rike Võimalikudpõhjused	Toiming
Kett vardaviimasesosaskuumenebüle ja eritabsuitsu	Kontrollige, et kett ei oleks liiga pingul. Määrdeõli paak tühi
Mootortöötab, aga kett ei liigu	Keti liigne pingutamineKontrollige juhtplaati ja ketti Kontrollige juhtplaadi ja keti kahjustusi

1. TURVALLISUUSMÄÄRÄYKSET

TARKOITETTU KÄYTTÖ
