LEVER - Köögituuluti ELICA - Tasuta kasutusjuhend

Toote tüüp	Õhupuhasti
Kaubamärk	ELICA
Mudel	LEVER
Kategooria	Õhupuhasti
Mõõdud (L x S x K)	Umbes 598 x 500 x 300 mm
Netokaal	Umbes 12 kg
Toiteallikas	220-240 V / 50-60 Hz
Maksimaalne tarbitav võimsus	150 W (hinnang)
Kiiruste arv	3 kiirust + seiskamine
Valgustus	LED (asendab teenindus)
Rasvafilter	Metallist, pestav käsitsi või nõudepesumasinas
Söefilter (valikuline)	Aktiivsöefilter, vahetamine max iga 4 kuu tagant
Kasutusviis	Väljatõmbe (välisõhku) või retsirkulatsioon (ringlus)
Minimaalne ohutuskaugus (pliidipinnast)	Elektriliste ja gaasipliitide puhul 50 cm
Rasvafiltri hooldus	Igakuine puhastus (käsitsi või nõudepesumasinas)
Söefiltri hooldus	Vahetamine iga 4 kuu tagant
Välispinna hooldus	Niiske lapp neutraalse vedela pesuvahendiga
Ohutus	Enne puhastamist vooluvõrgust lahti ühendada; mitte kasutada ilma filtriteta
Saadaval varuosad	Rasvafilter, söefilter, LED-lamp
Parandatavus	Võtke ühendust volitatud teenindusega
Standardid	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591 jne.
Ringlussevõtt	Ärge visake olmejäätmete hulka (WEEE sümbol)

Korduma kippuvad küsimused - LEVER ELICA

Kuidas paigaldada õhupuhasti LEVER?

Paigaldamine peab toimuma professionaali poolt või vastavalt juhendile. Järgige minimaalset kaugust 50 cm puhasti ja pliidiplaadi vahel. Kasutage kaasasolevaid kruvisid ja veenduge, et väljatõmbekanalil oleks sama läbimõõt kui ühendusäärikul. Enne paigaldamist eemaldage söefilter, kui puhasti on väljatõmbeversioonis.

Mis on minimaalne kaugus puhasti ja pliidiplaadi vahel?

Minimaalne kaugus on 50 cm elektriliste, gaasi- või kombipliitide puhul. Kui pliidiplaadi juhised näevad ette suurema kauguse, järgige neid.

Kuidas puhastada rasvafiltrit?

Metallist rasvafiltrit tuleb puhastada kord kuus. Võite seda pesta käsitsi mitteagressiivse pesuvahendiga või nõudepesumasinas madalal temperatuuril ja kiirel programmil. Eemaldamiseks tõmba vedruga lahti.

Millal tuleb söefiltrit vahetada?

Aktiivsöefilter tuleb vahetada maksimaalselt iga 4 kuu tagant või sagedamini intensiivsel kasutamisel. Seda ei saa puhastada või taastada.

Kuidas kasutada puhastit retsirkulatsioonirežiimil?

Retsirkulatsioonirežiimi jaoks paigaldage mootori restile aktiivsöefilter (ei kuulu komplekti). Imetud õhk rasvatustatakse ja desodoreeritakse enne ruumi tagasi suunamist. Kui puhasti oli väljatõmberežiimil, eemaldage kõigepealt söefilter, kui see on paigaldatud.

Mida teha, kui puhasti ei sütti?

Kontrollige esmalt, kas puhasti on vooluvõrku ühendatud ja kaitselüliti pole välja lülitatud. Kui probleem püsib, võib valgustus või mootor olla defektne. Võtke ühendust volitatud teenindusega LED-lampide vahetuseks või muuks remondiks.

Kas kasutaja saab LED-lampe ise vahetada?

Ei, LED-lampide vahetamine peab toimuma tootja, selle teeninduse või kvalifitseeritud isiku poolt. Ärge proovige neid ise vahetada.

Kuidas vähendada puhasti müra?

Kasutage toiduvalmistamise ajal minimaalset kiirust ja suurendage seda ainult vajadusel. Veenduge, et väljatõmbekanal oleks soovitatud läbimõõduga (võrdne ühendusäärikuga) ja vältige tarbetuid kurve. Regulaarne filtrite hooldus vähendab samuti müra.

Kas ma saan rasvafiltrit nõudepesumasinas pesta?

Jah, metallist rasvafiltrit võib pesta nõudepesumasinas madalal temperatuuril ja kiirel programmil. Pange tähele, et võib tekkida värvimuutus, kuid filtreerimisvõime ei kahjustu.

Mida tähendab WEEE sümbol puhastil?

WEEE sümbol (direktiiv 2012/19/EÜ) tähendab, et seda seadet ei tohi visata olmejäätmete hulka. See tuleb viia elektri- ja elektroonikaseadmete ringlussevõtu kogumiskeskusesse. Aidake nii kaasa keskkonnakaitsele.

KASUTUSJUHEND LEVER ELICA

ET Paigaldus- ja kasutusjuhend

ET-Paigaldus-ja kasutusjuhend

Järgige tapselt kæsolevas juhendis antud juhiseid. Seadme valmistaja keeldub igasugusest vastutusest seadmega seotud voimalike ebameeldivuste, nikete vöi talekahjude eest, mis tulenevad selles juhendis antud juhiste eiramiset. Ohupuhisti on ette nàhtud kūpsetuslohnade ja -aurude eemaldamiseks üksnes koduses majapidamises.

Ohupuhasti kujundus voib olla teistsugune kui selles brosūrīs toodud joonistel, kuid kasutus-, hooldus- ja paigaldusjuhendid on samad.

• Hoidke juhendit alles, et saaksite seda igal hetkel urida. Veenduge muugi, voorandomise vii kolimise korral, et juhend jäks toote juurde.
  Lugege juhised tahelepanelikult labi: siin on tahtsat tevet paigaldamise, kasutamise ja ohutuse kohta.
• Arge mutuke toodet ega selle valjatombetorusid elektriliselt ega mehaaniliselt.
  Enne seadme paigaldamist veenduge, et selle osad ei oleks kahjustunud. Vastasel korral arge seadet paigaldage, vaid poorduge edasimüja poole.

Markus. Juhendis sümboliga (^*) tāhistatud komponendid on valikulised lisaseadmed ning need on kaasas ainult osa mudelitega vōi tuleb need soetada eraldi.

Ohuabinoud

• Enne puhasamist voi hooldamist lulitage kubu elektrivorgust valja, votke juheseinast voi lulitage ruumi uldluliti valja.
• Puhastamise ja hoolduse ajal kasutage tookindaid.
• Masinat tohivad kasutada lapsed alates 8. eluastast ja füusiliste, sensoorsete vöi mentala sete häiretega inimesed vöi eelneva kogemuse ja teadmisteta isikud vaid järevalve all vöi kui neid on öpetatud masinat ohutult kasutama ja nad möistavad seotud ohtusid.
• Lapsi peab valvama ja nad ei tohi masinaga mangida.
• Järevalveta lapsed ei tohi masinat puhastada ega hooldada.
• Ruumis peab olema piisav ventilatsoon, kui kubu kasutatakse koos teiste seadmetega, mis kasutavad gaasi voi teisi suttivaid aineid.
• Ohupuhastit tuleb korraparaselt puhastada nii seest kui ka valjast (VAHEMALT KORD KUUS), pidades seejuures kinni hooldusjuhendis esitatud

tapsetest nouetest.

Kui ohupuhasti puhasusnoudeid ja kohustust filtreid puhastada voi vahetada eiratakse, tekib tulekahju oht.

Kubu all ei tohi toidukasutamisel kasutada leeke.

• Pimi vahetamisel kasutage juhendi hooldus/varuosade osas kirjeldatud pimi tuupi.

Lahtise tule kasutamine kahjustab filtreed ja voib pöhjustada tulekahju, seepärast tuleb selle kasutamist valtida.

Praadimine peab olemakontrollitud tingimustes, et valtida kuuma olisuttimist.

TAHELEPANU: Pliidi kasutamise ajal voivad kubu valiised osad muutuda tuliseks.

• Arge ühendage elektrivörku seadet ennetäielikku paigaldamist.

• Tehniliste ja ohutusmeetmete kasutamisel järgige alati kohlike vöimude kehtestatud nõudeid.
  Kubusissetommatud ohku ei tohi juhtida torusse,kuhu juhitakse ka gaasil voi teistel kutustel tootavate seadmete suits.

• Arge kasutage kubu, kui pirnid ei ole nōuetekohaselt paigaldatud, elektrilögioht.
• Mitte kasutada kubu ilma voreta!
• Kubu ei TOHI kunagi kasutada toetuspinnana, kui seda ei ole eraldi välja todud.
• Paigaldamisel kasutage kaasasolevaid kinnituskruvisid, kui neid ei ole kaasas, siis ostke öiget tüpi kruid. Kasutage kruvisid, mille pikkus vastab paigaldusjuhistele. Kahtluse korral poörduge teeninduse vöj vajiliku valjaöppega iminese poole.

TÄHELEPANU!

• Puudulik kruvide ja kinnitusseadmete paigaldamine, mis e i vasta juhistele, toob kaasa elektrilögioho.
• Arge kasutage eraldi programmeermissedeet, tainerit, kauguihtimispulti voi mis tahes muud automaatselt aktiveeruvat seadet.

Seade on margistatud direktiivi 2012/19/EC (elektrija elektronikaseadmete jäätmete kohta) (Waste Electrical and Electronic Equipment, WEEE) kohaselt. Kui hoolitsete selle eest, et see toode korvaldatakse kasutuset ögesti, aitate välida voimalike negativseid tagajärgi keskkonnale ja tervisele.

Sumbol tootel voi sellega kaasas olevates dokumentides naitab, et todet ei tohi kaidelda nagu olmejaatmeid, vaid see tulebanda elektrja elektroinikaseadmete jaatmete vastuvotupunkti,

kust see laheb taarsinglusse. Järgige kohlikke jäätmete korvaldamise alaseid öigusnorme. Lisateabe saamiseks selle toote käitlemise, taaskasutamise ja ringlussevötu kohta vötke ühendust vastava kohliku asutuse, olmejäätmete kogumise ettevötte vöiSELLe firmaga, kelle käest te toote ostsite.

Seade on valja tootatud, testitud ja toodetud vastavalt:

• Ohutus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Joudlus EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetiline ühilduvus: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Soovitused keskondlike mõjude vähendamiseks kasutamise ajal: Lülita tombekapp minimaaalkirusel sisse kohe kui oled hakanud sooki valmistama ning lase sel tootada paar minutit parestodu valmimist. Suurrenda tõkiirust vaid suure suitsu voi auru korral ning kasuta intensivrezimi ainult hadavajaduse korral. Vaheta vajaduse tekkides vaja soeffiltrid, et tagada piisav lohnaeemaldus. Puhasta vajaduse tekkides rasvafiltrid, et tagada piisav rasvaeemaldus. Kasutada juhendis naidatud maksimaalset arajuhtirmasa, et optimeerida tohusus ja vähendada mura.

Kasutamine

Ohupuasti on valmistatud nii, et seda saaks kasutada nii
valjatombereziimis kui ka ohku filtreeriva toasisese
tsirkulatsooniga reziimis.

Aur viakse välja ühendusäänku külge kinnitatud väljatombetur abil.

TÄHELEPANU!

Uhendage òhopuhalti väljatombeturide ja seinal asuvate väljalaskeavadaega, mille diameter on vörnde òhopuhalti väljalaskeava (uhendusäärkuga) omaga.

Peenemate torude ja väiksemate seinal asuvate väljalaskeavade kasutamisel vaheneb tõmme ja suureneb oluliselt mura.

Seetottu ei vota meie sellisel juhul endale mingit vastutust.

! Kasutage minimaalse vajaliku pikkusega tonu.
! Kasutage voimalikult väheste pölvedega toru (torupolve maksimaalne nurk: 90^ ).
Välidge toru rislöke olulist mutumist.

Filtersüsteem

Välja tömmatud öh puhastatakse rasvast ja löhnatustatakse, enne kui see tagasi siseruumidesse juhitakse. Sellet režimil kasutamiseks tuleb paigaldada täiendav aktivsoega

filtreermissüsteem.

Paigaldamine

Minimaalne vahekaugus plidi pinna ja koogi ohpuhasti alumise
ääre vahel ei tohi elektripldi puhul olla väiksem kui 50cm ning
gaasi- vii kombineeritud plidi puhul väiksem kui 50cm.

Kui gaasiplidi paigaldusujhendis noutakse suuremat vahekaugust, tuleb seda arvesse votta.

Elektrühendus

Vorgupinge peab vastama ohpuhasti sees asuval andmesildil toodud pingele. Kui ohpuhastil on pistik, uhendage see kehtivatele eeskirjadele vastavasse pistikupessa, mis asub ka parast ohpuhasti paigaldamist ligipäasetavas kohas. Kui ohpuhastil pistikut ei ole (puhasti on otse vorku uhendatud) voi kui pistik ei asu kohas, mis jäks ka parast ohpuhasti paigaldamist ligipäasetavaks, paigaldage nüetekohane kahepooluseline luti, mis kindlustaks vastavalt paigaldusesekirjadele III kategoia ligpinge korral täieliku eraldamine vooluvörgust.

TÄHELEPANU!

Enne kui lūlitate āhupuhisti uuesti elektrivörku ja kontrollite, kassee tōtab koralikulkt, kontrollige alati, kas vörgukaabel onkoralikulmtoneeritud.

Tähelepanu! Riski vältimiseks peab elektrijuhtme asendamine LABi vidud olemä selleks autoriseritud inimesti poolt.

Paigaldamine

Enne paigaldamise algust:

• Kontrollige, kas ostetud toote mõodud sobivad varem vãjavalitud paigalduspirkonna mõtudega.
• Eemaldage aktiivsöeffilter-/filtrid, kui seade on nendega varustatud (vt ka vastavat punkti). See/need pannakse tagasi ainult siis, kui öhupuhasit tahetakse kasutada filtreerival režimil.
• Kontrollige, ega öhupuhasti sees ei ole (transportimise ajal sinna sattunud) selle juurde kuuluvaid esemeid (nt kruvidega ümbrikke, garantidokumente jms). Kui on, siis vötke need valja ja hoidke alles.

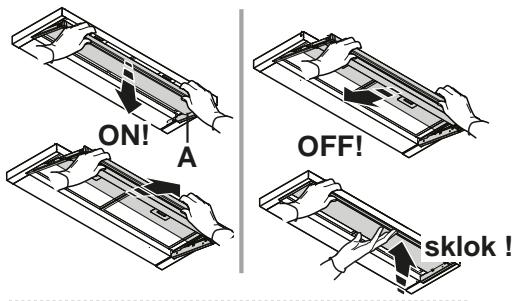

Töotamine

Avage alati taelikult aurupudur (A).

a. Valguse ON/OFF-luliti
b. OFF / 1. kiiruse luli t
c. 2.kiruse luliti
d. 3. kiiruse luliti

Hooldus

Puhastamine

Puhastamiseks kasutage AINULT neutraalse vedela
puhastusvahendiga niisutud lappi. ARGE KASUTAGE
PUHASTAMISEKS TÖÖRISTU VÖI VAHENDEID!

Vättige abrasivseid aineid sisaldavaid vahendeid. ARGE KASUTAGE PUHASTAMISEKS ALKOHOLI!

Rasvafilter

Joonis 7-11

Püub kinni toiduvalmistamisel tekkivad rasvaosakesed.

Seda tuleb kord kuus mittesöbivate puhastusvahenditega puhastada kas käsitsi viñ nóudepesumasinas madala temperatuuri ja lühike tsükliga.

Noudepesumasinas pesemisel voib metallist rasvafilter varvi muuta, aga tema filtreerimisomadusi ei muuda see vahimalgi māaral.

Rasvafilti eemaldamiseks tommake hooba.

Aktiivsoeffilter (ainult filtreriva reziimi jaoks)

Joonis 10

Absorbeerib toiduvalmistamisel tekkivad ebameeldivad lohnad.

Söeffilter kūllastub kas lühema vōi pikema kasutamise järel olenevalt plidist ja scllest, kui korrapāraselt rasvafiltrit puhasatakse. lgal juhul tuleb kassett välja vahetada vahemalt iga nelja kuu tagant.

Seda EI TOHI pesta ega taasaktiveerida

Eemaldage vore.

Paigaldage söefilter kattevöre alla, mis kaitseb väljatombemootorit,

filtri kinnitamiseks pörake seda kellaosuti suunas

(bajonettkinnitus).

Paigaldage vore uesti.

Jätkake lahtivömtisele vastupidises järjekorras.

Pimide vahetamine

Ohipuhasti on varustatud LED-valgustitega.

LED-lambid tagavad optimaalse valguse kuni kümme korda pikemakestvusega vorrendes tavalampidega ning nende elektrienegia kokkuhoid on 90%

Pirnide valjavahetamiseks poorduge teeninduskeskuse poole.
