Produkttyp	Dunstabzugshaube
Marke	ELICA
Modell	LEVER
Kategorie	Dunstabzugshaube
Abmessungen (B x T x H)	Ca. 598 x 500 x 300 mm
Nettogewicht	Ca. 12 kg
Stromversorgung	220-240 V / 50-60 Hz
Maximale Leistungsaufnahme	150 W (Schätzung)
Anzahl der Geschwindigkeitsstufen	3 Stufen + Aus
Beleuchtung	LED (Austausch durch Kundendienst)
Fettfilter	Metall, per Hand oder in der Spülmaschine waschbar
Kohlefilter (optional)	Aktivkohle, Wechsel alle 4 Monate max
Einsatzversion	Abluft (Außenentlüftung) oder Umluft (Recycling)
Mindestsicherheitsabstand (Kochfläche)	50 cm für Elektro- und Gasherde
Pflege der Fettfilter	Monatliche Reinigung (per Hand oder Spülmaschine)
Pflege der Kohlefilter	Wechsel alle 4 Monate
Außenpflege	Feuchtes Tuch mit neutralem Flüssigreiniger
Sicherheit	Vor Reinigung Netzstecker ziehen; nicht ohne Filter verwenden
Ersatzteile verfügbar	Fettfilter, Kohlefilter, LED-Lampe
Reparierbarkeit	Kontaktieren Sie den autorisierten Kundendienst
Normen	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, etc.
Recycling	Nicht mit dem Hausmüll entsorgen (WEEE-Symbol)

Häufig gestellte Fragen - LEVER ELICA

Wie installiere ich die Dunstabzugshaube LEVER?

Die Installation sollte von einem Fachmann oder gemäß der Bedienungsanleitung durchgeführt werden. Halten Sie einen Mindestabstand von 50 cm zwischen Haube und Kochfläche ein. Verwenden Sie die mitgelieferten Schrauben und stellen Sie sicher, dass der Abluftkanal denselben Durchmesser wie der Anschlussstutzen hat. Entfernen Sie vor der Installation den Kohlefilter, wenn die Haube in der Abluftversion betrieben wird.

Wie groß ist der Mindestabstand zwischen Haube und Kochfläche?

Der Mindestabstand beträgt 50 cm für Elektro-, Gas- oder Kombiherde. Wenn die Anleitung der Kochfläche einen größeren Abstand vorschreibt, befolgen Sie diese.

Wie reinige ich den Fettfilter?

Der Metallfettfilter muss einmal im Monat gereinigt werden. Sie können ihn von Hand mit einem milden Reinigungsmittel oder in der Spülmaschine bei niedriger Temperatur und im Kurzprogramm waschen. Zum Ausbauen ziehen Sie den federbelasteten Auslösegriff.

Wann muss der Kohlefilter ausgetauscht werden?

Der Aktivkohlefilter muss spätestens alle 4 Monate ausgetauscht werden, bei intensiver Nutzung häufiger. Er kann nicht gereinigt oder regeneriert werden.

Wie verwende ich die Haube im Umluftbetrieb?

Für den Umluftbetrieb installieren Sie einen Aktivkohlefilter (nicht im Lieferumfang enthalten) auf dem Motorgitter. Die angesaugte Luft wird entfettet und desodoriert, bevor sie wieder in den Raum geleitet wird. Wenn die Haube im Abluftbetrieb war, entfernen Sie zuerst den Kohlefilter, falls vorhanden.

Was tun, wenn die Haube nicht mehr angeht?

Überprüfen Sie zuerst, ob die Haube richtig eingesteckt ist und der Schutzschalter nicht ausgelöst hat. Wenn das Problem weiterhin besteht, könnte die Beleuchtung oder der Motor defekt sein. Kontaktieren Sie den autorisierten Kundendienst für den Austausch der LED-Lampen oder andere Reparaturen.

Können die LED-Lampen vom Benutzer ausgetauscht werden?

Nein, der Austausch der LED-Lampen muss durch den Hersteller, seinen Kundendienst oder eine qualifizierte Person erfolgen. Versuchen Sie nicht, sie selbst auszutauschen.

Wie kann ich das Geräusch der Haube reduzieren?

Verwenden Sie beim Kochen die niedrigste Geschwindigkeitsstufe und erhöhen Sie sie nur bei Bedarf. Stellen Sie sicher, dass der Abluftkanal den empfohlenen Durchmesser (gleich dem Anschlussstutzen) hat und vermeiden Sie unnötige Bögen. Auch die regelmäßige Reinigung der Filter verringert das Geräusch.

Kann ich den Fettfilter in der Spülmaschine waschen?

Ja, der Metallfettfilter kann in der Spülmaschine bei niedriger Temperatur und im Kurzprogramm gewaschen werden. Beachten Sie, dass eine Verfärbung auftreten kann, die Filterleistung wird jedoch nicht beeinträchtigt.

Was bedeutet das WEEE-Symbol auf der Haube?

Das WEEE-Symbol (Richtlinie 2012/19/EU) zeigt an, dass dieses Gerät nicht mit dem Hausmüll entsorgt werden darf. Es muss an einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werden. So tragen Sie zum Umweltschutz bei.

BEDIENUNGSANLEITUNG LEVER ELICA

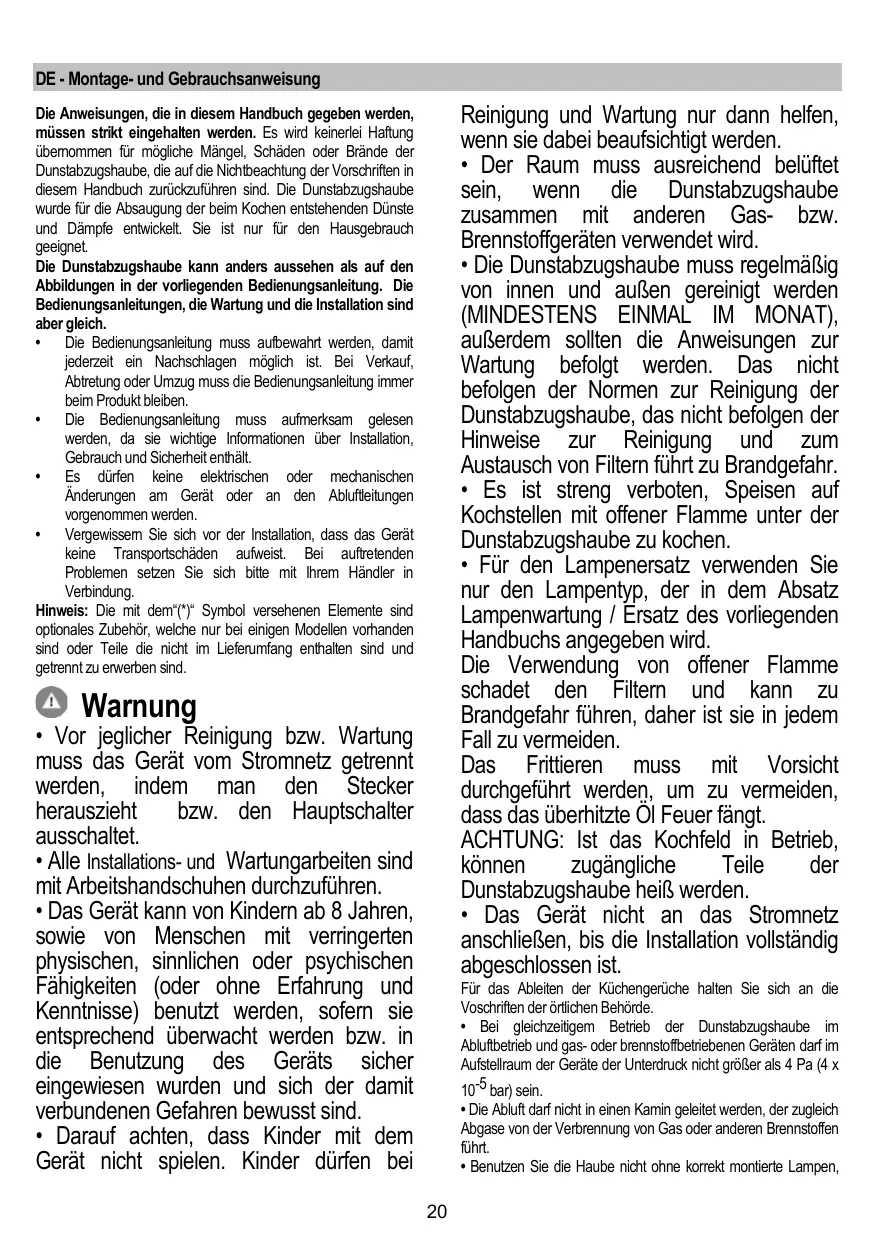

DE Montage- und Gebrauchsanweisung

Die Anweisungen, die in thisem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für möglich Mangel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in thisem Handbuch zurückzuführen sind. Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dünste und Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet.

Die Dunstabzugshaube kann anders ausgehen als auf den Abbildungen in der vorliegenden Bedienungsanleitung. Die Bedienungsanleitungen, die Wartung und die Installation sind aber möglich.

Die Bedienungsanleitung muss aufbewahrt werden, damit jederzeit ein Nachschlagen möglich ist. Bei Verkauf, Abtretung oder Umzug muss die Bedienungsanleitung immer beim Produkt bleiben.
Die Bedienungsanleitung muss aufmerksam gelesen werden, da sie wichtige Informationen über Installation, Gebrauch und Sicherheit enthalt.
- Es dürfen keine elektrischen oder mechanismischen Änderungen am Gerät oder an den Abluftleitungen vorgenommen werden.
- Vergewissem Sie sich vor der Installation, dass das Gerät keine Transportschäden aufweist. Bei auftrendenden Problumen setzen Sie sichitte mit Ihr hem Händler in Verbindung.

Hinweis: Die mit dem(*) Symbol versehenen Elemente sind optionales Zubehör, welche nur bei einigen Modellen vorhanden sind oder Teile die nicht im Lieferumfang enthalten sind und getrennt zu erwerben sind.

Warning

• Vor jeglicher Reinigung bzw. Wartung muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker Herauszieht bzw. den Hauptschalter ausschaltet.
• Alle Installations- und Wartungarbeiten sind mit Arbeitshandschuhen durchzuführen.
• Das Gerät kann von Kindern ab 8 Jahren, sowie von Menschen mit verringerten physischen, Sinnlichen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenntnisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung des Geräts sicher eingewiesen wurden und sich der damit verbundenen Gefahren bewusst sind.
• Darauf achten, dass Kinder mit dem Gerät nicht playen. Kinder dürfen bei

Reinigung und Wartung nur dann halten, wenn sie bereits beaufsichtigt werden.

• Der Raum muss ausreichend beluftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas- bzw. Brennstoffgeräten verwendet wird.

Die Dunstabzugshaube muss regelmäßig voninnen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT), außer dem sollen den Anweisungen zur Wartung befolgt werden. Das nicht befolgen der Normen zur Reinigung der Dunstabzugshaube, das nicht befolgen der Hinweise zur Reinigung und zum Austausch von Filtern führt zu Brandgefahr.

• Es ist streng verboten, Speisen auf Kochstellen mit offener Flamme unter der Dunstabzugshaube zu kochen.

• Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Absatz Lampenwartung / Ersatz des vorliegenden Handbuchs angegeben wird.

Die Verwendung von offener Flammschadet den Filtern und kann zu Brandgefahr führen, daß ist sie in jeder Fall zu vermeiden.

Das Frittieren muss mit Vorsicht durchgefuhrt werden, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

ACHTUNG: Ist das Kochfeld in Betrieb, konnen zugängliche Teile der Dunstabzugshaube heiwer werden.

• Das Gerät nicht an das Stromnetz anschließen, bis die Installation vollständig abgeschlossen ist.

Für das Ableiten der Kuchengerüche halten Sie sich an die Voschriften der ortlichen Behörde.

• Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum der Geräte der Unterdruck nicht länger als 4 Pa (4 x 10^-5 bar) sein.
• Die Abluft darf nicht in einen Kamin geleitet werden, der zugleich Abgase von der Verbrennung von Gas oder anderen Brennstoffen führt.
• Benutzen Sie die Haube nicht ohne korrekt montierte Lampen,

um Stromschlaggefahr zu vermeiden.

• Die Dunstabzugshaube niemals ohne richtig installiertes Gitter verwenden!
• Die Dunstabzugshaube darf NIEMALS als Auflagefläche verwendet werden, sofern es nicht ausdrücklich angegeben ist.
• Verwenden Sie nur die mit dem Produkt für die Installation mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie den richtig Schraubentyp.
  Die Länge für die Schrauben verwenden, die im Installationshandbuch angegeben wird.
• Im Zweifelsfall, Fragen Sie ihren autorisierten Kundendienst oder ein ähnliches Fachpersonal.

ACHTUNG!

• Schrauben und Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisen sind, können zur elektrischen Gefährung führen.
• Nicht mit einem externen Timer, einer Schaltruhr oder einer F embedienung oder jeglicher anderer Vorrichtung, die sich automatisch aktiviert, verwenden.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegenden Gerät mit einer Kennzeichnung versehen. Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie these Gerät einiger gesonderten Abfallsammlung zuführen. Im unsortingen Siedlungsmüll könnte ein solches Gerät durch unsachgemäßene Entsorgung negative Konsequenzen nach sichziehen.

Auf dem Produkt oder der beiliegenden Produktdokumentation ist

folgenden Symbol —— einer durchgestrichenen Abfalltonne abgebildet. Es weist daraufhin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie diese Produkte im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüller oder an den Handler, bei dem Sie这点es Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung这点es Produkte zu erhalten.

Gerat entwickelt, getestet und hergestellt nach:

• Sicherheit: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Leistungsfähigkeit/Gebrauchstauglichkeit: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu verringem: Schalten Sie die Haube beim Kochbeginn bei keinster Geschwindigkeit EIN und setzen Sie die Haube einige Minuten nachlaufen, wenn Sie mit dem Kichen fertig sind. Erhönen Sie die Geschwindigkeit nur bei großigen Mengen von Kochdunst und Dampf und benutzten Sie die Intensivstufe(n) nur bei extremen Situationen. Wechseln Sie die Kohlefilter, wenn notwendig, um eine gute Geruchsreduzierung zu gewährleisten. Säubern Sie die

Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten. Verwendten Sie den in der Gebrauchsanweisung angegebenen grössten Durchmesser des Luftastrittssystems, um die Leistungsfähigkeit zu optimieren und die Gerauschentwicklung zu minimieren.

Betriebsart

Die Haube kann sowohl als Abluftgerät als auch als Umluftgerät eingesetzt werden.

Abluftbetrieb

Die Luft wird mit Hilfe eines Rohrs ins Freie geleitet, das am Abluftstutzen angebracht wird.

HINWEIS!

Das Abluftrohr wird nicht mitgeliefert und muss separat erworben werden.

Das Abluftrohr muss den gleichen Durchmesser wie der Abluftstutzen aufweisen.

HINWEIS!

Sollete die Dunstabzugshaube mit Aktivkohlefilter versehen sein, so muss dieserer entfert werden.

Die Dunstabzugshaube an Abluftrohre und Abluftöffnungen in der Wand anschließen, die den gleichen Durchmesser haben wie der Abluftstutzen (Anschlussflansch).

Die Benutzung von Rohren und Abluftöffnungen mit geringerem Durchmesser verursacht eine Verringerung der Abluftleistung und eine drastische Zunahme der Geräuschentwicklung.

Bei Nichtbeachtung der Anweisungen überimmt der Hersteller keine Haftung.

Ein möglichst kurzes Rohr verwenden.
! Ein Rohrsystem mit einer möglichst geringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90^ ).
! Starke Änderungen des Rohrdurchmessers sind zu vermeiden.

Umluftbetrieb

Die angesaugte Luft wird zuvor entfettet und desodoriert werden, bevor sie wieder in den Raum zugeführrt wird.

Um die Abzugshaube in dieser Version zu verwenden, müssen Sie ein zusätzliches Filtersystem, welches auf Aktivkohle basiert, installieren.

Befestigung

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 50 cm im Fall von elektrischen Kochfeldern und 50 cm im Fall von Gas- oder kombinierten Herden nicht unterschreiben.

Wenn die Installationsanweisungen des Gaskochgerats einen größeren Abstand vorgegeben, ist dieser zu berücksichtigten.

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf dem Typenschild im Innem der Haube angegeben ist. Sofem die

Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entspruchende Steckdose nach der Montage anzuschlieben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein nomgerechtzer zweipoliger Schalter nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

HINWEIS!

Vor der Inbetriebnahme muss sichergestellt werden, dass die Netzversorgungleitung (Steckdose) ordnungsgemäß montiert wurde.

Hinweis! Zur Vermeidung von Gefahren darf die Auswechselung des Stromkabels nur vom autorisierten Kundendienst vorgenommen werden.

Montage

Bevor Sie mit der Montage beginnen:

• Überprüfen Sie, dass das erstandene Produkt von der Grüße her dem Bereich entspricht, in dem es angebracht werden soll.
  Entfemen Sie den/die Aktivkohlefilter (^*) falls vorhanden (siehe hierzu auch den entsprechenden Absatz "Wartung"). Der/die Aktivkohlefilter wird/werden nur wieder in die Dunstabzugshaube eingesetzt, wenn diese im Umluftbetrieb verwendet werden soll.
• Vergewissem Sie sich, dass sich im Inneren der Dunstabzugshaube (aus Transportgründen) kein im Lieferumfang enthaltenes Material (zum Beispiel Tüchten mit Schrauben () , die Garantie () , usw.) befindet; falls vorhanden, entfemen Sie thises und haben Sie sie auf.

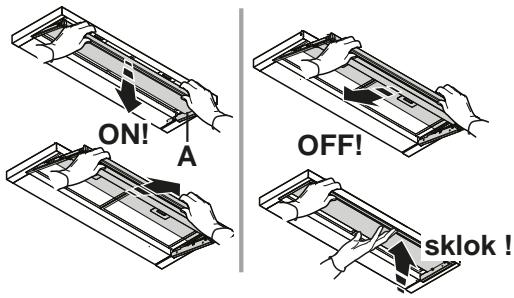

Betrieb

Die Klappe (A) immer ausklappen.

a. Lichtschalter ON/OFF.
b. Schalter OFF/Geschwindlichkeit 1.
c. Geschwindlichkeitauswahl 2.
d. Geschwindlichkeitauswahl 3.

Wartung

Reinigung

Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem

Neutralreiniger getränktes Tuch

verwenden.

KEINE

WERKZEUGE ODER GERÄTE FÜR DIE REINIGUNG

VERWENDEN! Keine Produkte verwenden, die Scheuermittel

enthalten. KEINEN ALKOHOL VERWENDEN!

Fettfilter

Bild 7-11

These dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Der Metallfettfilter muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand, oder in der Spulmaschine bei niedriger Temperatur und Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spulmaschine abfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.

Zwecks Demontage der Fettfilter den Aushakgriffziehen.

Aktivkohlefilter (nur bei der Umluftversion)

Bild 10

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Je nach der Benutzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättingung des Aktivkohlefilters auf. Auf jeder Fall muß der Filtereinsatz mindestens alle 4 Monate ausgewechselt werden.

Er kann NICHT gereinigt oder emeut aktiviert werden.

Gitter entfemen

Aktivkohlefilter so einsetzen, dass das Motorschutzgitter abgedeckt ist und durch Drehen im Uhrzeigersinn in den Bajonetverschluss einrasten.

Gitter wieder einsetzen.

Fuer den Ausbau in umgekehrer Reihenfolge vorgehen.

Ersetzen der Lampen

Die Haube ist mit einem auf der Leuchtdiodentechnologie basierten Beleuchtingssystem ausgestattet.

Die LEDs ermöglichen eine optimale Beleuchtung der Kochfläche. Sie haben die zehnfache Lebensdauer, verglichen mit herkommenlichen Lampen, undieten eine Energiersparnis bis zu 90% .

Um die LEDs mit neuen zu ersetzen, setzen Sie sichitte mit dem Kundendienst in Verbindung.

aagllgalejglalglge jyglall glesgssglllgl lglllgllgl glllglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglglgl

jglil 4i0y jgl

Cllal gall lgl i 0j jia jg jg jg jg jg jg jg jg

EN/IEC 60335-2- EN/IEC 60335-1:

.EN/IEC62233,31

EN/IEC 61591; ISO 5167-1; ISO :5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN

.50564; IEC 62301

EN 55014-1; CISPR 14-1; EN :55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC
