Tipo di prodotto	Cappa aspirante
Marca	ELICA
Modello	LEVER
Categoria	Cappa aspirante
Dimensioni (L x P x H)	Circa 598 x 500 x 300 mm
Peso netto	Circa 12 kg
Alimentazione elettrica	220-240 V / 50-60 Hz
Potenza massima assorbita	150 W (stima)
Numero di velocità	3 velocità + stop
Illuminazione	LED (sostituzione da parte del servizio tecnico)
Filtro antigrasso	Metallico, lavabile a mano o in lavastoviglie
Filtro al carbone (opzionale)	A carbone attivo, sostituzione ogni 4 mesi max
Versione d'uso	Aspirante (evacuazione esterna) o filtrante (ricircolo)
Distanza minima di sicurezza (piano cottura)	50 cm per cucine elettriche e a gas
Manutenzione dei filtri antigrasso	Pulizia mensile (manuale o in lavastoviglie)
Manutenzione dei filtri al carbone	Sostituzione ogni 4 mesi
Manutenzione esterna	Panno umido con detergente liquido neutro
Sicurezza	Scollegare prima della pulizia; non utilizzare senza filtri
Ricambi disponibili	Filtro antigrasso, filtro al carbone, lampada LED
Riparabilità	Contattare il servizio tecnico autorizzato
Norme	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, ecc.
Riciclaggio	Non gettare con i rifiuti domestici (simbolo RAEE)

Domande frequenti - LEVER ELICA

Come installare la cappa aspirante LEVER?

L'installazione deve essere effettuata da un professionista o secondo le istruzioni del manuale. Rispettare una distanza minima di 50 cm tra la cappa e il piano cottura. Utilizzare le viti fornite e assicurarsi che il condotto di evacuazione abbia lo stesso diametro del raccordo. Prima dell'installazione, rimuovere il filtro al carbone se la cappa è in versione evacuazione.

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza minima è di 50 cm per cucine elettriche, a gas o miste. Se le istruzioni del piano cottura specificano una distanza maggiore, seguire quelle.

Come pulire il filtro antigrasso?

Il filtro antigrasso metallico deve essere pulito una volta al mese. Puoi lavarlo a mano con un detergente non aggressivo o in lavastoviglie a bassa temperatura e ciclo rapido. Per smontarlo, tirare la maniglia di sgancio a molla.

Quando bisogna sostituire il filtro al carbone?

Il filtro a carbone attivo deve essere sostituito al massimo ogni 4 mesi, o più spesso in caso di uso intensivo. Non può essere pulito o rigenerato.

Come utilizzare la cappa in modalità ricircolo?

Per la modalità ricircolo, installare un filtro a carbone attivo (non fornito) sulla griglia del motore. L'aria aspirata viene sgrassata e deodorata prima di essere reimmessa nella stanza. Se la cappa era in modalità evacuazione, rimuovere prima il filtro al carbone se presente.

Cosa fare se la cappa non si accende più?

Controllare prima che la cappa sia ben collegata e che l'interruttore non sia scattato. Se il problema persiste, l'illuminazione o il motore potrebbero essere difettosi. Contattare il servizio tecnico autorizzato per la sostituzione delle lampade LED o qualsiasi altra riparazione.

Le lampade LED possono essere sostituite dall'utente?

No, la sostituzione delle lampade LED deve essere effettuata dal produttore, dal suo servizio post-vendita o da una persona qualificata. Non tentare di sostituirle da soli.

Come ridurre il rumore della cappa?

Utilizzare la velocità minima durante la cottura e aumentarla solo se necessario. Assicurarsi che il condotto di evacuazione abbia il diametro raccomandato (uguale al raccordo) ed evitare curve inutili. Una manutenzione regolare dei filtri riduce anche il rumore.

Posso lavare il filtro antigrasso in lavastoviglie?

Sì, il filtro antigrasso metallico può essere lavato in lavastoviglie a bassa temperatura e ciclo rapido. Notare che può verificarsi uno scolorimento, ma le prestazioni di filtraggio non vengono compromesse.

Cosa significa il simbolo RAEE sulla cappa?

Il simbolo RAEE (Direttiva 2012/19/UE) indica che questo apparecchio non deve essere gettato con i rifiuti domestici. Deve essere depositato presso un centro di raccolta per il riciclaggio delle apparecchiature elettriche ed elettroniche. Contribuire così alla protezione dell'ambiente.

MANUALE UTENTE LEVER ELICA

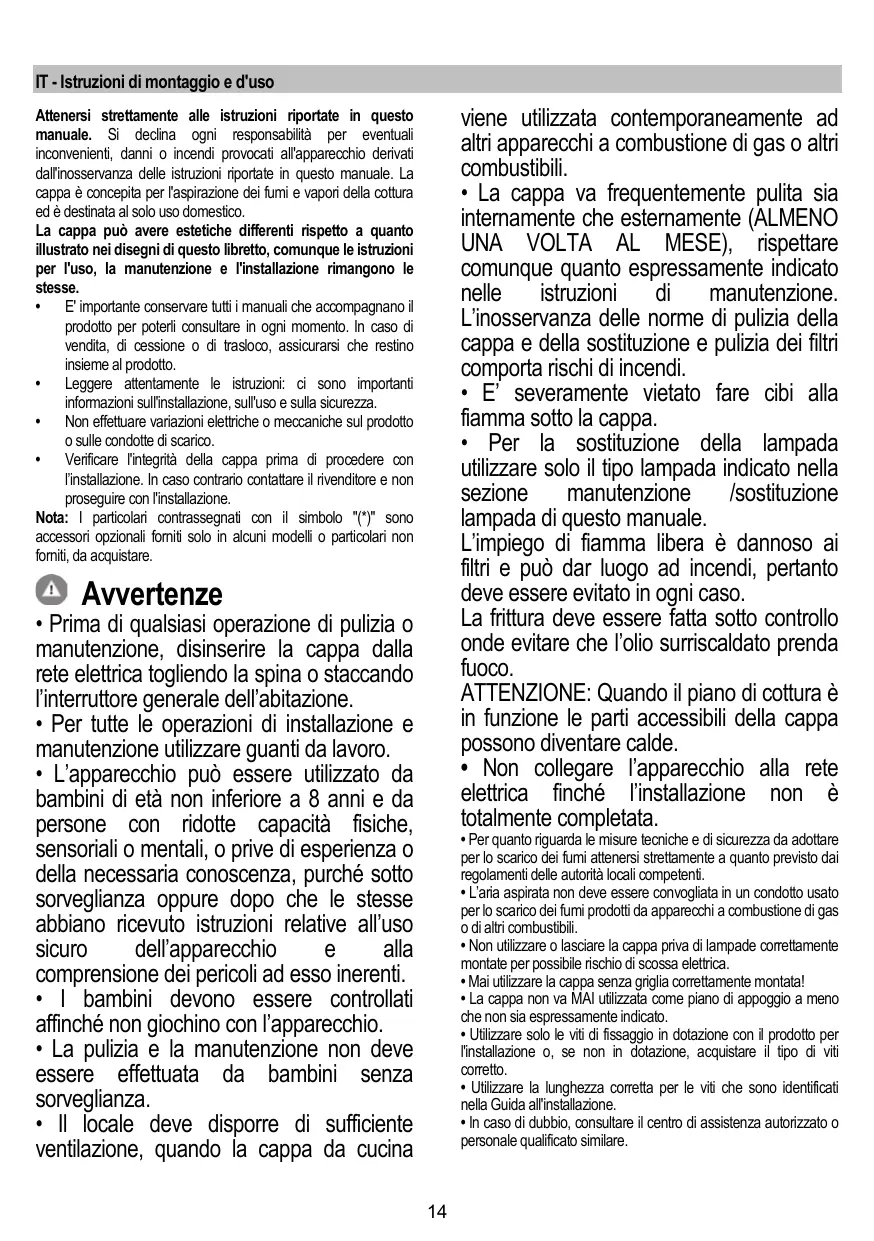

IT Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

La cappa può essere estetiche differenti rispetto a quello illustrato nei disegni di questo libretto, comeque le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

• E' importante conservare tutti i manuale che arrivagnano il prodotto per poterli consultare in agli giorni. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.
• Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
  Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
• Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

Note: I particolare contrassegnati con il significato "(*)" sono accessori opzionali formiti solo in alcuni modelli o particolari non formiti, da acquistare.

Avverenze

• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
• Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro.
• L'apparecchio più essereutilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o privile di esperienza o della necessaria conoscenza, parché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio alla comprenzione dei pericoli adesso inerenti.
• I bambini devono essere controllati affinché non giochino con l'apparecchio.
• La pulizia e la manutenzione non deve essere effettuata da bambini alla sorveglianza.
• Il locale deve disponre di sufficiente ventilazione, quando la cappa da cucina

viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.

• La cappa va frequentlymente pulita sa internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispetto comunique quando espressamente indicate nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

• E' severamente vietato fare cibi alla fiamma除去la cappa.

• Per la sostituzione della lampada utilizzare solo il tipo lampadaindicato nella sezione manutenzione /sostituzione lampada di questo manuale.

L'impiego di fiamma libera è dannioso ai filtri e più dar luogo ad incendi, pertanto deve essere evitato in agli caso.

La frittura delve essere fatta sotto controlo.
onde evitare che l'olio surriscaldato prenda fuoco.

ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.

Non collegare l'apparecchio alla rete elettrica finché l'insezione non è totalmente completata.

• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
• L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
• Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
• Maiutilizzare la cappa senza griglia correttamente montata!
• La cappa non va MAI utilizzata come piano di appoggio a meno che non sua espessamente indicate.
• Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.
• Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'installazione.
• In caso di dubbio, consultrare il centro di assistenza autorizzato o personale qualificato similare.

ATTENZIONE!

• La mancata installatione di viti e dispositori di fissaggio in conformità di queste istruzioni cui可供 tornare rischi di natura elettrica.
• Non'utilIZE con un programmatore, timer, telecomando separato o qualsiasti altro dispositorio che si attiva automaticamente.

Questo appearecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smallito in modo corretto, l'utente contribuisce a prevenir le potenziali consequencesne negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di'accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'odorenPunto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguito le normative locali per lo smallimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'odoreufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesti per un correttutto utilizzo al fine di ridurre l'impatto ambientale: quando iniziata a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minutianche后期 della cottura. Aumentare la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il systemà di riduzione degli odori, sostituire, quando è necessario, il/il filtrò/ir carbone. Per mantenere ben efficiente il filtrò del grasso, pulirlo in caso di necessità. Per ottimIZARE l'efficienza e minimizzato i rumori, utilizzare il diametro massimo del systemà di canalizzazione indicate in quello manuale.

Utilizzazione

La cappa è realizizzata per essere utilizzata in versione aspirante ad evacuatione esterna o filtrante a ricircolo interno.

Versione aspirante

I vapore vengono evacuati verso l'estmo tramite un tubo di scarico fissato alla flangia di raccordo.

ATTENZIONE!

Il tubo di evacuation non è fomin e va acquistato.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

ATTENZIONE!

Se la cappa è provvista di filtrò/ì a carbone, questo/ì delve/devono essere rimioso/ì.

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scanco a parete con diametro inferiore determinerà una diminuzione delle prestazioni di aspirazione ed un drasticio aumento della rumorosità.

Si dedina perciògni responsabilità in merito.

! Usare un condotto lungo il minimo indispensable.
! Usare un condotto con minor numero di curve possible (angolo massimo della curva: 90^ ).
Evitare cambiamenti drastici de sezione del condotto.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogiata nella stanza. Perutilizzare la cappa in esta versione è necessario installare unsystema di filtraggio aggiuntivo a base di carboni attivi.

Installazione

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50 cm in caso di cucine elettriche e di 50 cm in caso di cucine a gas o miste.

Se le struzioni di installmente del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile ancche後來 l'in INSTALLazione. Se prosvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, ancche後來 installazione, applicare un interrotturo bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformamente alle regole di installatione.

ATTENZIONE!

Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificare il correto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Attenzione! La sostituzione del cavo di alimentazione deve essere effettuata dal servizio assistenza tecnia autorizzato o da persona con qualifica similare.

Montaggio

Prima di iniziare con l'installazione:

• Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installmentazione prescelta.

• Togliere il/i filtrato/ al carbone attivo se forniti (vedi anche paragrafo relative). Questo/ va/nno rimontato/ solo se si vuole utilizzare la cappa in versione filtrante.

• Verificare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc), eventualmente va molto e conservato.

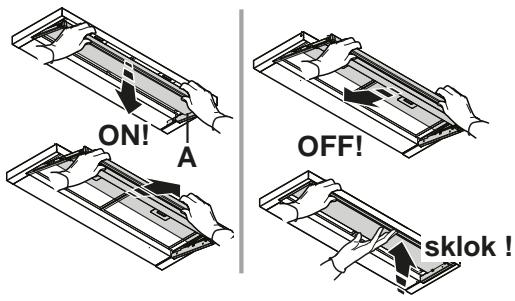

Funzionamento

Apire sempre completeness il raccogli vapore (A).

a. Interruftore luce ON/OFF.
b. Interruttore OFF/velocity 1
c. Selezione velocità 2
d. Selezione velocità 3

Manutenzione

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!

Filtro antigrasso

Fig. 7-11

Trattiene le particelle di grasso derivanti alla cottura.

Ilattro antigrasso metallico delve essere pulito una volta al mese con detergenti non aggressivi, manualemente oppure in lavastoviglie aasse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico più scolorisi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare il filtro grassi tirare la maniglia di sgancio a molla.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Fig. 10

Trattiene gli odori sgradevoli derivanti alla cottura.

La saturazione del filtro carbone si verifieso after un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In agli caso è necessario sostuire la cartuccia al massimo anni quattro mesi. NON può lavato o rigenerato.

Rimuovere la griglia

Appicare il filtro al carbone a copertura della griglia che protege il motore aspirante e girare il filtro al carbone in senso orario per bloccarlo (fissaggio a baionetta).

Rimontare la griglia.

Procedure in senso inverso per lo smontaggio.

Sostituzione Lampade

La cappa è dotata di un sistema di illuminazione basato sulla technologia LED.

I LED garantiscono una illuminazione ottimale, una durata fina a

10 volte maggiore delle lampade tradizzionali e consentono di risparmiare il 90% di energia elettrica.

Per la sostituzione rivolgersi al servizio assistenza tecnica.

Jos tuulettimessa on hiilisuodattimet, ne on irrotettava.

NU-1 spalati sau refolositi.

Indepa rati grilajul

NE moze se prati il obnavliati.

Skinite resetku

Postavite karbonski filter na način daPokrije rešetku koja štiti motor za usis i okrenite karbonski filter u smeru kazalji na sutu da bi ga blokirali(pričvršćivanje na bajonetu).

Ponovo montiraje rešetku.

Sto se tice razzmontaze postupite na obmuti nacin.

Zamenjivanje Lampe

Aspirator je opremljena systemom rasvete koja se bazira na LED technologiji.

LED garantuje optimalnu rasvetu, trajanje 10 puta duze od tradiconalnih lampi i omogucije ustedu elektricne energije za 90% .

Sto se tice njihove zamene obratite se tehnickom servisu.
