LEVER - Kuhinjska napa ELICA - Brezplačna navodila za uporabo

Vrsta izdelka	Kuhinjska napa
Znamka	ELICA
Model	LEVER
Kategorija	Kuhinjska napa
Dimenzije (Š x G x V)	Približno 598 x 500 x 300 mm
Neto teža	Približno 12 kg
Električno napajanje	220-240 V / 50-60 Hz
Največja vhodna moč	150 W (ocena)
Število hitrosti	3 hitrosti + izklop
Osvetlitev	LED (zamenjava s strani servisne službe)
Maščobni filter	Kovinski, pralen ročno ali v pomivalnem stroju
Ogljeni filter (izbirno)	Aktivno oglje, menjava vsaj vsake 4 mesece
Različica uporabe	Odsesovalna (zunanji odvod) ali filtrirna (recirkulacija)
Minimalna varnostna razdalja (kuhalna plošča)	50 cm za električne in plinske kuhalne plošče
Vzdrževanje maščobnih filtrov	Mesečno čiščenje (ročno ali v pomivalnem stroju)
Vzdrževanje ogljenih filtrov	Menjava vsake 4 mesece
Zunanje vzdrževanje	Vlažna krpa z nevtralnim tekočim detergentom
Varnost	Odklopite pred čiščenjem; ne uporabljajte brez filtrov
Na voljo so nadomestni deli	Maščobni filter, ogljeni filter, LED svetilka
Popravljivost	Obrnite se na pooblaščeni servis
Standardi	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591 itd.
Recikliranje	Ne odlagajte med gospodinjske odpadke (simbol WEEE)

Pogosto zastavljena vprašanja - LEVER ELICA

Kako namestiti kuhinjsko napo LEVER ?

Namestitev mora opraviti strokovnjak ali pa sledite navodilom v priročniku. Upoštevajte minimalno razdaljo 50 cm med napo in kuhalno ploščo. Uporabite priložene vijake in se prepričajte, da ima odvodni kanal enak premer kot priključna prirobnica. Pred namestitvijo odstranite ogljeni filter, če je napa v različici z odvodom.

Kakšna je minimalna razdalja med napo in kuhalno ploščo?

Minimalna razdalja je 50 cm za električne, plinske ali mešane kuhalne plošče. Če navodila kuhalne plošče določajo večjo razdaljo, upoštevajte ta.

Kako očistiti maščobni filter?

Kovinski maščobni filter je treba čistiti enkrat mesečno. Lahko ga operete ročno z neagresivnim detergentom ali v pomivalnem stroju pri nizki temperaturi in hitrem programu. Za odstranitev povlecite vzmetni ročaj za sprostitev.

Kdaj je treba zamenjati ogljeni filter?

Filter z aktivnim ogljem je treba zamenjati najpozneje vsake 4 mesece, pogosteje ob intenzivni uporabi. Ni ga mogoče očistiti ali regenerirati.

Kako uporabljati napo v načinu recirkulacije?

Za način recirkulacije namestite filter z aktivnim ogljem (ni priložen) na rešetko motorja. Vsesani zrak se razmasti in razdiši, preden se vrne v prostor. Če je bila napa prej v načinu odvoda, najprej odstranite ogljeni filter, če je prisoten.

Kaj storiti, če se napa ne vklopi več?

Najprej preverite, ali je napa pravilno priključena in ali ni pregorela varovalka. Če težava vztraja, je lahko okvarjena osvetlitev ali motor. Obrnite se na pooblaščeni servis za zamenjavo LED svetilk ali druga popravila.

Ali lahko uporabnik zamenja LED svetilke?

Ne, zamenjavo LED svetilk mora opraviti proizvajalec, njegov servis ali usposobljena oseba. Ne poskušajte jih zamenjati sami.

Kako zmanjšati hrup nape?

Med kuhanjem uporabljajte najnižjo hitrost in jo povečajte le po potrebi. Prepričajte se, da ima odvodni kanal priporočen premer (enak priključni prirobnici) in se izogibajte nepotrebnim kolonom. Redno vzdrževanje filtrov prav tako zmanjša hrup.

Ali lahko maščobni filter operem v pomivalnem stroju?

Da, kovinski maščobni filter lahko operete v pomivalnem stroju pri nizki temperaturi in hitrem programu. Upoštevajte, da lahko pride do razbarvanja, vendar to ne vpliva na zmogljivost filtriranja.

Kaj pomeni simbol DEEE na napi?

Simbol DEEE (Direktiva 2012/19/ES) pomeni, da te naprave ne smete odvreči med gospodinjske odpadke. Odložiti jo je treba v zbirnem centru za recikliranje električne in elektronske opreme. S tem prispevate k varstvu okolja.

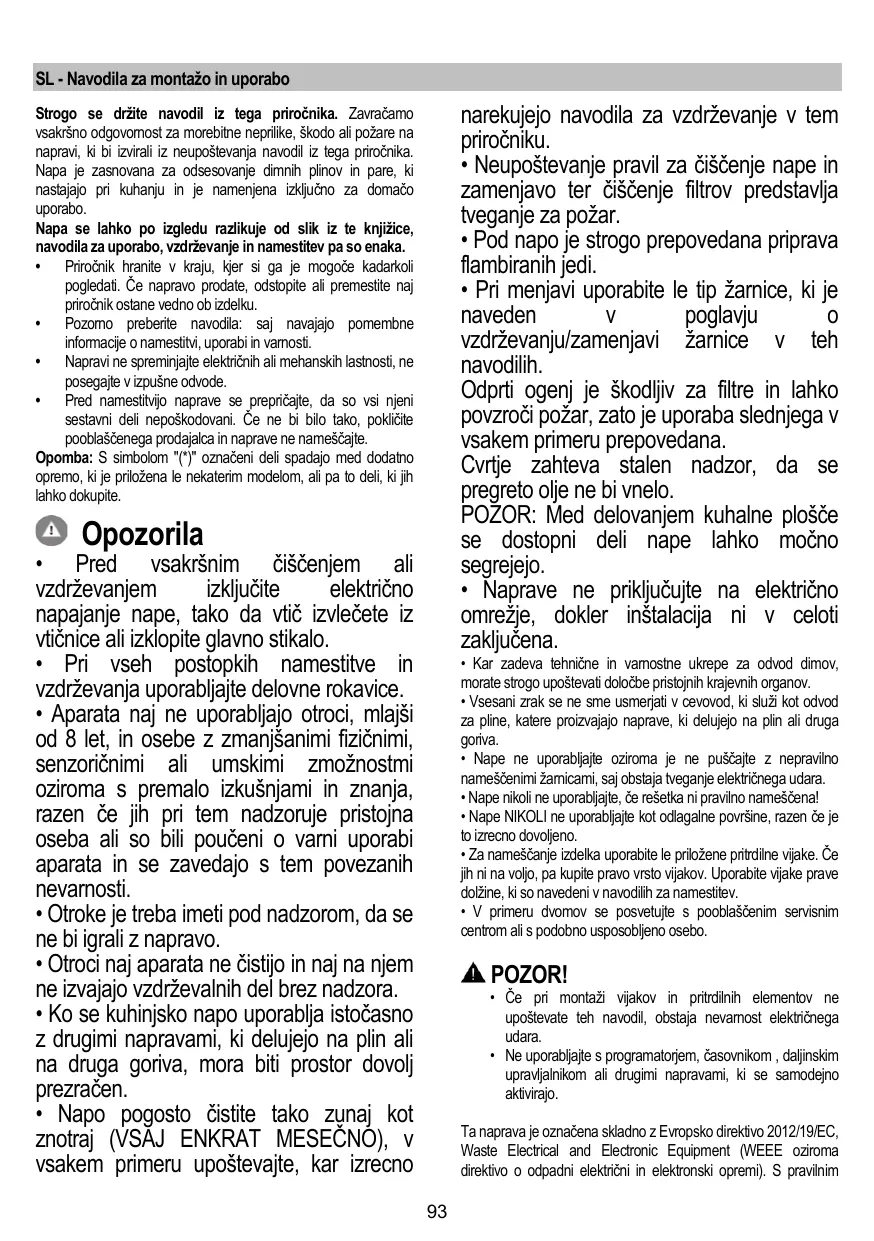

NAVODILA ZA UPORABO LEVER ELICA

Strogo se drzite navodil iz tega prirocnika. Zavračamo vsakrsno odgovomost za morebitne neprilike, škodo ali požare na napravi, ki bi izvirali iz neunoštevanja navodil iz tega prirocnika. Napa je zasnovana za odsssovanje dimnih plinov in pare, ki nastajajo pri kuhanju in je namenjena izključno za domač uporabo.

Napa se lahko po izgledu razlikuje od sik iz te knjizice, navodila za uporabo, vzdrževanje in namestitev pa so enaka.

• Priočnik hranite v kraju, kjer si ga je mogoče kadarkoli pogledati. Če napravo prodate, odstopite ali premistite njat priročnik ostane vedno ob izdelku.
• Pozomo preberite navodila: saj navajajo pomembne informacao o namestitvi, uporabi in vamosti.
• Napravi ne spreminjate elektricih ali mehansikh lastosti, ne posegajte vizpušne odvode.
  Pred namestitvjo naprave se prepričaje, da so vsi njeni sestavni deli neposkodovani. Če ne bi bilo takto,Pokličite pooblasčenegra prodajalca in naprave ne nameščaje.

Opomba: S simbolom ("(*)" označeni deli spadajo med dodatno opremo, ki je prilozena le nekaterim modelom, ali pa to deli, ki jih lahko dokupite.

Opozorila

Pred vsakrsnim cischenjem ali
vzdrzevanjem izkljucite elektricno
napajanje nape, tak da vtic izvlecete iz
vticnice ali izklopite glavno stikalo.
Pri vseh postopkih namestitve in vzdrrzevanja uporablajte delovne rokavice.
- Aparata naj ne uporabljajo otroci, mlajsi od 8 let, in osebe z zmanjsanimi fizičnimi, senzoričnimi ali umskimi zmožnostmi oziroma s premalo izkušnjami in znanja, razen ce jih pri tem nadzoruje pristojna oseba ali so bili poučeni o varmi uporabi aparata in se zavedajo s tem povezanih nevarosti.
- Otroke je treba imeti pod nadzorom, da se ne bi igrali z napravo.
- Otroci naj aparata ne Čistijo in naj na njem ne izvajajo vzdřevalnih del brez nadzora.
- Ko se kuhnjsko napo uporablja istocasno z drugimi napravami, ki delujejo na plin ali na druga goriva, mora biti prostor dovolj prezračen.
Napo pogosto Čistite tako zunaj kot znotraj (VSAJ ENKRAT MESEČNO), v vsakem primeru upoštevajte, kar izrecno

narekujejo navodila za vzdhrževanje v tem priročniku.

• Neuostoceanje pravil za ciscenje nape in zamenjavo ter ciscenje filtrov predstavlja tveganje za požar.
• Pod napo je strogo prepovedana priprava flambiranih jedi.
• Pri menjavi uporabite le tip Žarnice, ki je naveden v poglavju o vzdřevanju/zamenjavi Žarnice v teh navodilih.

Odprti ogenj je škodljiv za filtre in lahko povzroci požar, zato je uporaba slednjega v vsakem primuru prepovedana.

Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo.

POZOR: Med delovanjem kuhalne plošće se dostopni deli nape lahko močno segrejejo.

• Naprave ne priključujte na elektricno omrežje, dokler instalacija ni v celoti zakljucena.

• Kar zadeva tehnicne in vamostne ukrepe za odvod dimov, morate strogo upostevati dolocbe pristojnih krajevnih organov.

• Vsesani zrak se ne sme usmerjati v cevovod, ki sluzi kot odvod za pline, katere proizvajao naprave, ki delujejo na plin ali druga goriva.
• Nape ne uporabljate oziroma je ne pusčajte z nepravilno nameščenimi Žamicami, saj obstaja tveganje elektrïncega udara.
  Nape nikoli ne uporablajte, ce rešetka ni pravilno namešćena!
  Nape NIKOLI ne uporablajte kot odlagalne povrsine, razen ce je to izrecno dovoljeno.
• Za nameščanje izdelka uporabite le prilozěne pritrdiline vijake. Če jih ni na voljo, pa kupite pravo vrsto vijakov. Uporabite vijake prave dolžine, ki so navedeni v navodilih za namestitel.
• V primaru dvomov se posvetujte s pooblašćenim servisnim centrom ali s podobno usposobljeno osebo.

POZOR!

• Če pri montaži vijakov in pritrdilinih elementov ne upoštevate teh navodil, obstaja nevamost elektrčega udara.
• Ne uporabljaite s programatorjem, casovnikom, daljinskim upravljalnikom ali drugimi napravami, ki se samodejno aktivirajo.

Ta naprava je označena skladno z Evropsko direktivo 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE oziroma direktivo o opadni elektronici in elektronski opremi). S pravilnim

odlaganjem tega izdelka uporabnik prispeva k preprečevanjumorebitnih negativnih posledic na okolje in zdravje.

Znak na izdelku ali na prilozeni Dokumentaci ci označuje, da se ga ne sme zavreči med komunalne opdadke, temveč odnesti na ustrezno zbimo mesto za recikiranje opdadne elektroviine in elektronske opreme. Napravo zavrzite skladn z lokalnimi predpisi, ki veljajo na področu odlaganja opdadkov. Za dodatne informacije o ravnanju, povenni uporabi in recikiranju tega izdelka se obmite na uztreznko lokalnino sulžo, zbimi center komunalnih opdadkov ali trgovino, kjer ste izdelek kupili.

Aparat je bil zasnovan, testiran in izdelan v skladu z:

Vamost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Reztaltati: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Predlogi za pravlno uporabo, s katero lahko zmanjăsute vpliv na okolje: Napo prizgite na minimali noci ON ob začetku kuhanja, in jo pustite, naj deluje tudi nekaj minut po koncu kuhanja. Hitrost povečajte le takrat, ko je prisotno veliko dimov in pare, način(e) boost uporabite le v izjemnih situacijah. Ogreni(e) filter(re) po potrebi zamenjăte, ter tako ochrana učinkovitost pri odpravljanu neprijetnih vonjav. Masčobni(e) filter(re) očistte po potrebi, ter tako ochrana njegovo (njihovo) učinkovitost. Uporabite sistemi cevi maksimalnich diametrov, navened v tem priročniku, ter tako optimizirajte učinkovitost in zmanjăsjte hrup.

Uporaba

Napa je izdelana za uporabo v odzračevalni razlizici z zunanjin odvodom ali obtočni oz. filtraciji z notranjin obtokom.

Sesalna razlicica

Hlapi so usmerjeni navzven po odvodni cevi, ki je pritjena na priključno prirobnico.

POZOR!

Odvodna cevi nprilożena napi in jo je potrebno kupiti ločeno.
Premer odvodne cevi mora biti enak premeru spojega obročka.

POZOR!

Ce je napa opremljena z ogenimi filtri, je slednje potrebno odstraniti.

Povežite napo s cevmi in odprtinami z vodoravnim odtokom enakega premera kot je premer izhoda za zrak (spojna prirobnica). Uporaba cevi in odprtin z vodoravnim odtokom, ki imajo manjsi premer, bo vplivala na zmanjsanje ueinkov sesanja in moENO poveela hrupnost.

Zato za takado delovanje odklanjamo vsakrsno odgovomost.

! Cevovod naj bo dolg toliko, kolikor znaša majmanjsa nujna dolžina.

! Cevovod naj ima cim man krivin (najveci kot upogiba: 90^
I Izogibaje se izrazitim spreemembam smeri cevovoda.

Različica s filtriranjem

Iz vsesanega zraka so pred ponovnim vnosom v prostor odstranjeni maščoba in neprijetne vojave. Pri uporabi nape v tej izvedbi je potrebno namestiti dodatni filter na osnovi aktivnega oglja.

Instalacija

Minimalna razdalja med podpomo povrsino posod na kuhalni povrsini in spodnjim delom nape za kuhinjske prostore ne sme biti manja sa od 50cm pri elektricihih stedilnikih in 50cm pri plinskih ali meşanih stedilnikih.

Ce je v navodilih za instalaciono plinskega kuhalnika napisana vecja razdalja, jo je treba tudi upostevidi.

Elektrica napovezava

Omrežna napetost mora ustrezati napetosti, navedeni na nalepki zlastrostmi, namesceni v notranjosti nape. Če ima napa vtic, slednjega vstavite v vtichno, ki je skladna z veljavnimi predpisin se nahaja na takem mestu, ki bo dostopno tudi p v gradnjnaprave. Če napa nima vtica (neposredna povezava na omrežje) ali se vtic nahaja na takem mestu, ki po vgradnj naprave ne bi bilodostopno, namestite dvopolno stikalo, skladno s predpisin, ki zagotavlja popoln izklop iz omrežja v pogojjh prenapestega razreda lll, skladno s predpisi o instalaciji.

POZOR!

Pred ponovnim priklopom tokokroga nape na omrežno napajanje in kontrlo pravilega delovanja, vselej preverite, ali je omrežni kabel pravilno namescen.

Pozor! Zamenjavo napajalega kabla mora izvesti pooblascena servisna sluzba, takao de se prepreci vsakrsno tveganje.

Montaža

Pred pricetkom namestitve:

• Preverite, ali dimenzijee kupljenega izdelka ustrezajo izbranemu prostoru namestitve.
• Odstranite filter/e z aktivnim ogljem, Če je/so prilozhen/i (glejtuti ustrezni odstavek). Namestite ga/jih le, ČeŽelite uporabiti napo v odzračevalni raziličici.
  Prepricajte se, da v notranjosti nape (zaradi prevozhih razlogov) ni morebitmega prilozenega materiala (na primer, ovojnice z vijaki, garancije itd.); ce je, ga odstranite in shraniTE.

Delovanje

Zaustavla maščobne delce, ki nestajao pri kuhanju.

Ocistiti ga je treba enkrat mese no z ne agresivnimi cistinimi sredsti, ro'no ali v pomivalnem stroju pri nizki temperaturi in katkim ciklom pranja.

S pranjem v pomivalnem stroju se mascobni filter lahko razbarva, toda njegove filtrime značilnosti ostanejo nespremenjene.

Za demontazo masobnega filtra povlecite odklopno roico na vzmet.

Ogleni filter (samo za obtočno razlicico)

SI.10

Zadržuje neprijjetne vonjave, ki nestajajo pri kuhanju.

Oglien filter je potrebno zamenjati po dalji si uporabi, glede na tip kuhe ter redno ciiscenje mascbnega filtra. Vsekakor je potrebno zamenjati vlozek najmanj vsake stiri mesece.

Filter ni niti pralen niti obnovjiv.

Snemite resetko.

Namestite filter z aktivnim ogljem, takdo da prekriere resetko, ki scheckisalni motor, in filter z aktivnim ogljem obmite v smeri urinegakazalca, da ga pritrdite (bajonetni spoj).

Ponovno namestite resetko.

Za odstranitev filtra sledite zgomjemu postopku v nasprotnem vrsthem redu.

Zamenjova zarnic

Napa ima system osvetlitve, ki temelji na LED tehnologiji.

LED lučke zagotavljajo optimalno osvetitev in do 10-krat daljišo

živjenjsko dobo v primerjavi s klasičnimi Žamicami ter 90% prihranek elektréne energije.
