LEVER - Emhætte ELICA - Gratis brugsanvisning og manual

Produkttype	Emhætte
Mærke	ELICA
Model	LEVER
Kategori	Emhætte
Mål (B x D x H)	Ca. 598 x 500 x 300 mm
Nettovægt	Ca. 12 kg
Strømforsyning	220-240 V / 50-60 Hz
Maks. effekt	150 W (estimeret)
Antal hastigheder	3 hastigheder + stop
Belysning	LED (udskiftning af teknisk service)
Fedtfilter	Metallisk, kan vaskes i hånden eller i opvaskemaskine
Kulfilter (valgfrit)	Aktivt kul, skift hver 4. måned maks.
Brugsversion	Udsugning (udvendig aftræk) eller recirkulation (genbrug)
Minimum sikkerhedsafstand (kogesektion)	50 cm for elektriske og gas komfurer
Vedligeholdelse af fedtfilter	Månedlig rengøring (manuel eller opvaskemaskine)
Vedligeholdelse af kulfilter	Udskiftning hver 4. måned
Udvendig vedligeholdelse	Fugtig klud med neutralt flydende rengøringsmiddel
Sikkerhed	Tag stikket ud før rengøring; må ikke bruges uden filtre
Tilgængelige reservedele	Fedtfilter, kulfilter, LED lampe
Reparationsevne	Kontakt godkendt teknisk service
Standarder	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591, etc.
Genbrug	Må ikke smides ud med husholdningsaffald (WEEE-symbol)

Ofte stillede spørgsmål - LEVER ELICA

Hvordan installerer jeg emhætten LEVER ?

Installationen skal udføres af en professionel eller i henhold til brugsanvisningen. Overhold en minimumsafstand på 50 cm mellem emhætten og kogesektionen. Brug de medfølgende skruer og sørg for, at aftrækskanalen har samme diameter som tilslutningsflangen. Inden installation skal du fjerne kulfilteret, hvis emhætten er i aftræksversion.

Hvad er minimumsafstanden mellem emhætten og kogesektionen?

Minimumsafstanden er 50 cm for elektriske, gas eller blandede komfurer. Hvis kogesektionens instruktioner angiver en større afstand, skal du følge disse.

Hvordan rengør jeg fedtfilteret?

Fedtfilteret af metal skal rengøres én gang om måneden. Du kan vaske det i hånden med et ikke-aggressivt rengøringsmiddel eller i opvaskemaskinen ved lav temperatur og hurtigt program. For at afmontere det, træk i fjederudløserhåndtaget.

Hvornår skal kulfilteret udskiftes?

Kulfilteret skal udskiftes senest hver 4. måned, eller oftere ved intensiv brug. Det kan ikke rengøres eller regenereres.

Hvordan bruger jeg emhætten i recirkulationstilstand?

Til recirkulation skal du montere et aktivt kulfilter (medfølger ikke) på motorgitteret. Den indsugede luft affedtes og deodoriseres, før den sendes tilbage i rummet. Hvis emhætten var i aftrækstilstand, skal du først fjerne kulfilteret, hvis det er til stede.

Hvad gør jeg, hvis emhætten ikke tænder?

Kontroller først, at emhætten er tilsluttet, og at sikringen ikke er sprunget. Hvis problemet fortsætter, kan belysningen eller motoren være defekt. Kontakt godkendt teknisk service for udskiftning af LED lamper eller andre reparationer.

Kan LED-pærerne udskiftes af brugeren?

Nej, udskiftning af LED-pærerne skal udføres af producenten, dennes serviceafdeling eller en kvalificeret person. Forsøg ikke at udskifte dem selv.

Hvordan reducerer jeg støjen fra emhætten?

Brug minimumshastigheden under madlavning, og øg den kun om nødvendigt. Sørg for, at aftrækskanalen har den anbefalede diameter (svarende til flangen), og undgå unødvendige bøjninger. Regelmæssig vedligeholdelse af filtre reducerer også støjen.

Kan jeg vaske fedtfilteret i opvaskemaskinen?

Ja, fedtfilteret af metal kan vaskes i opvaskemaskinen ved lav temperatur og hurtigt program. Der kan opstå misfarvning, men filterydelsen påvirkes ikke.

Hvad betyder WEEE-symbolet på emhætten?

WEEE-symbolet (direktiv 2012/19/EC) angiver, at dette apparat ikke må smides ud med husholdningsaffald. Det skal afleveres på en indsamlingsstation til genbrug af elektrisk og elektronisk udstyr. Bidrag på den måde til miljøbeskyttelse.

BRUGSANVISNING LEVER ELICA

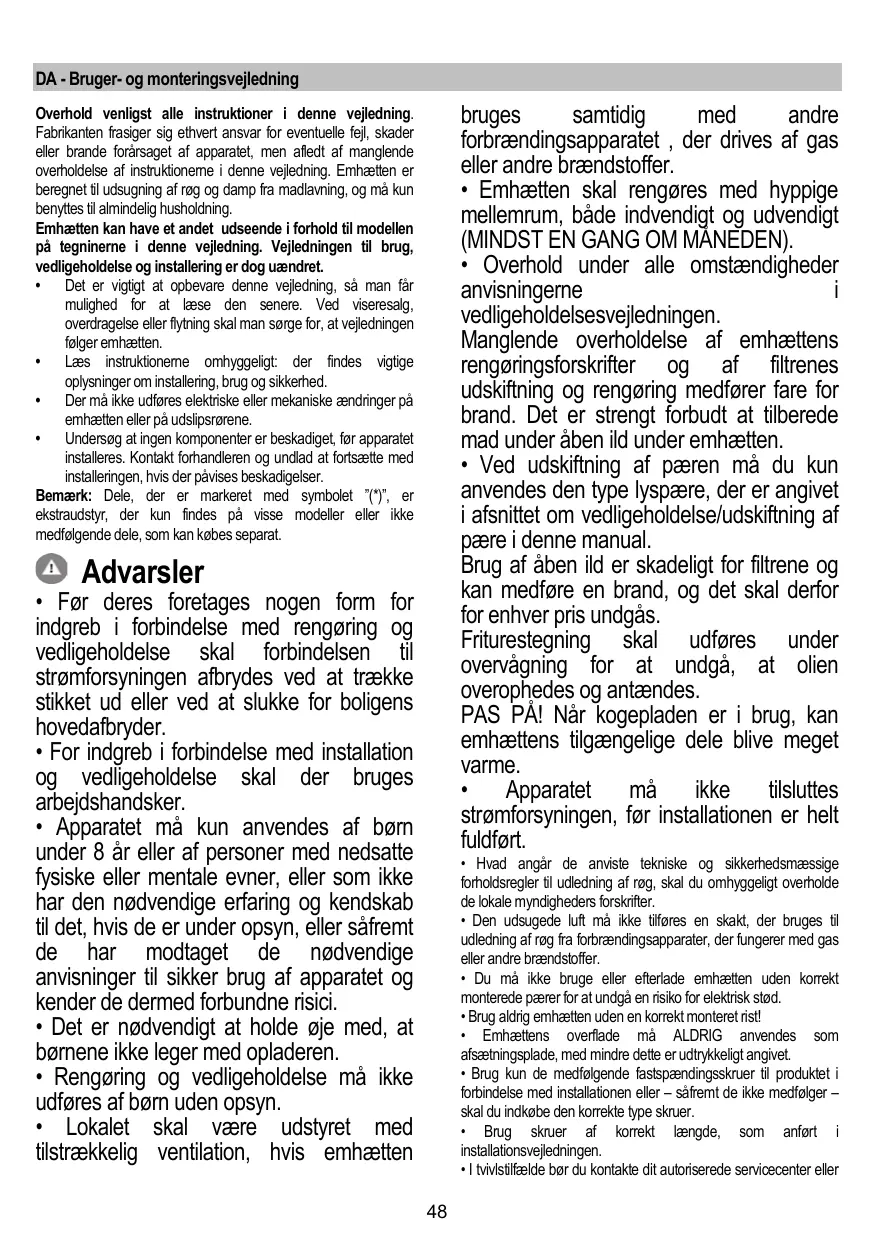

DA Bruger- og monteringsvejledning

Dette apparatet er merket i konfomitet med EU-direktivet

Ventilatoren er utstyrt med et belysnigssystem basert på LED-technologi.

Overhold venligst alle instruktioner i dette vojledning. Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader aller brande forarsaget af apparatet, men affledt af manglende overholdelse af instructkionerne i dette vojledning. Emhætten er beregnet til udsgnig af røg og damp fra madlavning, og违法犯罪en nybetytes til almindelig husholdning.

Emhætten kan have et andet udseende i forhold til modellen på teginerne i/DDnevejledning. Vejledningen til brug, vedligeholdelse og installering er dog uændret.

Det er vigtigt at opbevare dette vejledning, SSE man far mulighed for at laese den senere. Ved viseresalg, overdragelse aller flytnig skal man sorge for, at vejledningen følger emhaeten.
- Laes instruktioneme omhyggeligt: der findes vigtige ophysninger ominstalling, brug og sikkerhed.
- Der mä ikke udføres elektriske eller mekaniskeændringer på emhaeten eller på udslipsrørene.
- Undersøg at ingenkomponenter er beskadiget, før apparatet installeres. Kontakt forhandleren og undlad at fortsaete med installeringen, hvis der pavisbes beskadigelser.

Bemark: Dele, der er markeret med symbolet " (*) ", er ekstraudstyr, der kun findes på visse modeller eller ikke medfølgende dele, som kan købes separat.

Advarsler

• Før deres foretages nogen form for indgreb i forbindelse med rengøring og vedligeholdelse skal forbindelsen til strømforsyningen afbrydes ved at trække stikket ud eller ved at slukke for boligens hovedafbryder.
• For indgreb i forbindelse med installation og vedligeholdelse skal der bruges arbejdshandsker.
• Apparatet mä kun anwendes af bøm under 8 År eller af personer med nedsatte fysiske eller mentale evner, uller som ikke har den nødvendige erfaring og kendskaptil det,hvis de er under opsyn,ellser safremt de har modtaget de nødvendige anvisninger til sikker brug af apparatet og kender dermed forbundne risici.
• Det er nødvendigt at holde øje med, at børnene ikke leger med opladeren.
• Rengöring og vedligeholdelse pågressive opføres af børn.uden opsyn.
  Lokalet skal vare udstyret med tilstrækkelig ventilation, hvis emhaeten

bruges samtidig med andre forbrændingsapparatet, der drives af gas aller andre brændstoffer.

• Emhætten skal rengøres med hyppige mellelemrum, bade indvendigt og udvendigt (MINDST EN GANG OM MANEDEN).
  Overhold under alle omstændigheder anvisningerne i vedligeholdelsesvejledningen.

Manglende overholdelse af emhættens rengøringsforskrifter og af filtrenes udskiftning og rengøring medforer fare for brand. Det er strengt forbudt at tilberede mad under aben ild under emhætten.

• Ved udskiftning af pæren må du kun anvendes den type lyspærere, der er angivet i afsnittet om vedligeholdelse/udskiftning af pærere i dette manual.

Brug af aben ild er skadeligt for filtre og kan medfore en brand, og det skal derfor for enhver pris undgås.

Friturestegning skal udfores under.
overvagning for at undga, at oien overophedes og antændes.

PAS PA! Nár kogepladen er i brug, kan emhaettens tilgaengelige dele blive meget varme.

Apparatet ma化进程en er helt fuldfoart.
- Hvad angår de anviste tekniske og sikkerhedsmæssige forholdsergler til udledning af røg, skal du omhyggeligt overholde de lokale myndigheders forskritter.
- Den udsugede luft违法犯罪 en skakt, der bruges til udledning af rag fra forbrendingsapparater, der fungerer med gas aller andre brandstoffer.
- Du MMAE Bruge eeler afterlade emhaeten uden korrekt monterede pærer for at undga en risiko for elektrisk std.
- Brug aldrig emhaeten uden en korrekt monteret rist!

Emhaettens overflade ma ALDRIG anwendes som afsaetningsplade, med mindre dette er udtrykkeligt angivet.
- Brug kun de medfølgende fastspændingsskruer tilprodukteri forbindelse med installationen eller -safremt de ikke medfølger - skal du indkøbe den korrekte type skruer.
- Brug skruer af korrekt laengde, som anfør i installationsvejledningen.
- I tvivstilfaelde bo r du kontakte dit autoriserede servicecenter aller

• Hvis der ikke monteres de skruer og fastspændingsanordninger som angivet i disse anvisninger, kan der opsta risiko for elektriske problemer.
• Brug/DD: Sammen med en programmeringsenhed, timer, separat fjembetjening uller andre eheder, der aktiveres automatisk.

Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE).

Elektrisk og elektronisk udstyr indeholder materiale, komponenter og stoffer, der kan�� skadelige for mensneskers sundhed og for miljoet, hvis kasseret elektrisk og elektronisk udstyr ikke handteres korrekt.

Elektrisk og elektronisk udstyr er mærket med nedenstaende

overkrydsede skraldespand . Den symboliserer, at elektrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men indsamles sørskilt.

AlleCOMMUNER har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr Gratis kan afleveres af borgeme pa genbrugsstationer og andre indsamlingssteder erler bliver afhentet direkte fra husholdningeme. Naemere information kan fas hos kommunens tekniske forvalting.

• Sikkerhed: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapacitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt anvendelse til reducering af miljøbelastning: Indstil ON pa emhaettens laveste hastighed, när du begynder at lave mad og sluk den forst et par minutter after endt madlavning. Forhøj kun hastigheden ved meget røg og damp. Anvend kun boost hastigheden i tifælde, hvor det er不同程度. Udskift kulfilteret/kulfftrene, när det er不同程度 for at bicheholde udsugningseffektivitet. Rens fertiliteret/fedtfiltrene, när det er不同程度 for at bicheholde filtereffektivitet. Anvend det største kabelsystemdiameter til optimizing af effektiviteten og til minimierung af stojen.

Brug

Emhaeten er udviklet til brug i den sugende udgave med ekstem udledning aller i den filtrerende udgave med interm recirculation.

Udsugningsudgave

Dampen ledes udenfor vha. et aftraeksrør fastgjort til samleflangen.

OBS!

Uledningsrøret leveres ikke, og skal købes.

Aftraksrorets diameter skal svare til diameteren pa forbindelsesringen.

OBS!

Hvis emhaeten er udstyret med kulfibre, skal disse fibre fjemes.

Tilsut emhaeten til aftreksrør og aftrekshullet i væggen, som skå have en diameter, der passer til luftudsgningen (studsflange).

Hvis ror og hul har en mindre diameter, foringes udsugningskapaciteten og stoen oges betydeligt.

Producenten fraaegger sig ethvert ansvar i forbindelse hermed.

! Benyt et r, der er sa kort som muligt.

! Benyt et rør, der har sá fā kurver som muligt (max. vinkel på kurven: 90°).
Undgadrastiskeendringerirroretsvaersnit.

Filtrerende udgave

Den indsugede luft affedtes og lugten fjernes, før luften sendes tilbage i lokalet. For at benytt emhaeten i/DDne udgave skal der monteres et supplerende filtreringsystem baseret pa aktiv kul.

Installering

Minimumsafstanden mélém kogegrejets stotteoverflade på komfuret og den nederste del af emhættten ma ikke under 50cm ved elektriske kogeplater, og ikke under 50cm ved gasblus eller komfurer med både gasblus og elektriske kogeplater.

Hvis gaskomfurets vejledning angiver en større afstand, skal dette overholds.

Elektrisk tilslutning

Netspændingen skal svare til spændingen vist på typeskitet intert i emhaeten. Hvis emhaeten er udstyret med et stik, skal emhaeten tilsluttes en let tilgaengelig stikkontakt, der er i overensstemmelse med de gældende standarder. Stikkontakten skal ogsåaret let tilgaengelig after installeringen. Hvis emhaeten ikke er udstyret med et stik (direkte tilslutning til elnettet), eller hvis stikket ikke findes i et område, der også er let tilgaengeligfter installeringen, skal der monteres en topolet afbryderkontakt i overensstemmelse med standarderne, der sørger for fuld afbrydelse fra elnettet i tifelde af forhold i overspændingskategori lll, og i overensstemmelse med reglne for elektriske installationer.

OBS!

Undersøg allid, at netkablet er blevet monteret rigtigt, for emhaettens kredslæb tilsluttes forsningsnettet og der ufdøres

kontrol af korrekt Funktion.

Obs! forsyningsledningen ma udelukkende udskiftes af den autoriserte tekniske service, sa alle risici kan undgås.

Montering

Förinstalling:

• Undersog at det kõbte produit har passende dimensionaler til det valgte installeringssted.
• Fjem det/de aktive kulffilter/kulfitre, hvis de leveres med emhaeten (læs øgså det relevante afsnit). Dette/disse filter/filtre skal kun genmonteres, hvis man ønsker at anvende emhaeten i den filtrerende udgave.
  Sorg for, at der icke (af transporthensyn) er tilbehör intem i emhaeten (for eksempel poser med skruer, garantier etc.); hvis dette er tilfaedet, skal det fjerns og opbevares.

Funktion

a. Lyskontakt ON/OFF.
b. OFF-kontakt/hastighed 1
c. Valg af hastighed 2
d. Valg af hastighed 3

Vedligeholdelse

Rengoring

Ved rengaring ma der UDELUKKENDE anvendes en klud fugtet med neutrale, milde rengaringsmidler i flynde form. ANVEND IKKE VERKTOJ ELLER ANDET UDSTYR TIL RENGORGING. Undga brug af producerk indeholdende slibemidler BENYT ALDRIG SPRIT!

Fedtfilter

Fig. 7-11

Tilbageholder de fertpartikler, der dannes under tilberedning af mad.

Fedtfilteret skal rengøres en gang om maneden med milde rengøringsmidler; filteret kan ogsa vaskes i opvaskemaskine ved lav temperatur og pa et kort opvaskeprogram.

Ved vask i opvaskemaskinen kan metal-fedtfilteret blve misfarvet, men dette vil ikke have negativ indflydelse på dets filtrerende egenskaber.

Trak i fjederhandtaget for at afontere fertfilteret.

Kulfilter (kun den filtrerende udgave)

Fig. 10

Filteret opfanger lugt fra madlavning.

Kulfilteret skal udskiftes haver 4. Maned, his emhaeten icke benyttes intensiv, ellr oftere.

Kulifilteret kan IKKE vaskes aller genanvendes.

Fjem risten.

Sæt kulffilteret på plads til dækning af den rist, der beskytter udsugningsmotoren, og drej kulffilteret med uret for at blokere det (bajonelfatning).

Genmonter risten.

Ved afmontering bedes man følg modsatte fremgangsmåde.

Udskiftning af lyspaererne

Emhaeten er udstyret med et belysningsystem baseret på lysdiode-teknologi.

Lysdiodeme sikrer optimal belysning, holdbarhed op til 10 gange laengere end almindelige pærer, og de giver mulighed for at spare 90% elektricitet.

Ved udskifting bedes man kontakte den tekniske servicetjeneste.
