BRUGSANVISNING Elite 14 CV WH-2 ELICA

• Pass på at barn ikke leker med apparatet.

! Bruk et så kort rør som mulig.

! Bruk et rør med færrest mulig vinkler (vinkelen må aldri være skarpere enn 90°).

med en større avstand, må denne overholdes.

Elektrisk tilslutning

Før man kobler ventilatorens strømkrets til strømnettet og fastslår at alt fungerer korrekt, må man alltid kontrollere at strømledningen er korrekt montert.

Merk! Forsikre deg om at lyspæren er kald før du tar i den.

Dersom belysningen ikke skulle virke, kontroller at lyspærene er satt korrekt på plass før du henvender deg til teknisk assistanse.

Overhold venligst alle instruktioner i denne vejledning. Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader eller brande forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denne vejledning. Emhætten er beregnet til udsugning af røg og damp fra madlavning, og må kun benyttes til almindelig husholdning.

• Det er vigtigt at opbevare denne vejledning, så man får mulighed for at læse den senere. Ved videresalg, overdragelse eller flytning skal man sørge for, at vejledningen følger emhætten.
• Læs instruktionerne omhyggeligt: der findes vigtige oplysninger om installering, brug og sikkerhed.
• Der må ikke udføres elektriske eller mekaniske ændringer på emhætten eller på udslipsrørene.
• Undersøg at ingen komponenter er beskadiget, før apparatet installeres. Kontakt forhandleren og undlad at fortsætte med installeringen, hvis der påvises beskadigelser.

Bemærk: Dele, der er markeret med symbolet “(*)”, er ekstraudstyr, der kun findes på visse modeller eller ikke medfølgende dele, som kan købes separat.

Advarsler

• Før der foretages nogen form for indgreb i forbindelse med rengøring og vedligeholdelse skal forbindelsen til strømforsyningen afbrydes ved at trække stikket ud eller ved at slukke for boligens hovedafbryder.
• For indgreb i forbindelse med installation og vedligeholdelse skal der bruges arbejdshandsker.
• Apparatet må kun anvendes af børn under 8 år eller af personer med nedsatte fysiske eller mentale evner, eller som ikke har den nødvendige erfaring og kendskab til det, hvis de er under opsyn, eller såfremt de har modtaget de nødvendige anvisninger til sikker brug af apparatet og kender de dermed forbundne risici.
• Det er nødvendigt at holde øje med, at børnene ikke leger med apparatet.
• Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.
• Lokalet skal være udstyret med tilstrækkelig ventilation, hvis emhætten bruges samtidig med andre

forbrændingsapparatet, der drives af gas eller andre brændstoffer.

• Emhætten skal rengøres med hyppige mellemrum, både indvendigt og udvendigt (MINDST EN GANG OM MÅNEDEN).
  • Overhold under alle omstændigheder anvisningerne i vedligeholdelsesvejledningen.

Manglende overholdelse af emhættens rengøringsforskrifter og af filtrenes udskiftning og rengøring medfører fare for brand. Det er strengt forbudt at tilberede mad under åben ild under emhætten.

- Ved udskiftning af pæren må du kun anvende den type lyspære, der er angivet i afsnittet om vedligeholdelse/udskiftning af pære i denne manual.

Brug af åben ild er skadeligt for filtrene og kan medføre en brand, og det skal derfor for enhver pris undgås.

Friturestegning skal udføres under overvågning for at undgå, at olien overophedes og antændes.

PAS PÅ! Når kogepladen er i brug, kan emhættens tilgængelige dele blive meget varme.

- Apparatet må ikke tilsluttes strømforsyningen, før installationen er helt fuldført.

• Hvad angår de anviste tekniske og sikkerhedsmæssige forholdsregler til udledning af røg, skal du omhyggeligt overholde de lokale myndigheders forskrifter.
• Den udsugede luft må ikke tilføres en skakt, der bruges til udledning af røg fra forbrændingsapparater, der fungerer med gas eller andre brændstoffer.
• Du må ikke bruge eller efterlade emhætten uden korrekt monterede pærer for at undgå en risiko for elektrisk stød.
• Brug aldrig emhætten uden en korrekt monteret rist!
• Emhættens overflade må ALDRIG anvendes som afsætningsplade, med mindre dette er udtrykkeligt angivet.

• Brug kun de medfølgende fastspændingsskruer til produktet i forbindelse med installationen eller – såfremt de ikke medfølger – skal du indkøbe den korrekte type skruer.

• Brug skruer af korrekt længde, som anført i installationsvejledningen.

• I tvivlstilfælde bør du kontakte dit autoriserede servicecenter eller en kvalificeret tekniker.

▲ ADVARSEL!

• Hvis der ikke monteres de skruer og fastspændingsanordninger som angivet i disse anvisninger, kan der opstå risiko for elektriske problemer.
• Brug ikke sammen med en programmeringsenhed, timer, separat fjernbetjening eller andre enheder, der aktiveres automatisk.

Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE).

Elektrisk og elektronisk udstyr indeholder materiale, komponenter og stoffer, der kan være skadelige for menneskers sundhed og for miljøet, hvis kasseret elektrisk og elektronisk udstyr ikke håndteres korrekt.

Elektrisk og elektronisk udstyr er mærket med nedenstående

overkrydsede skraldespand . Den symboliserer, at elektrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men indsamles særskilt.

Alle kommuner har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr gratis kan afleveres af borgerne på genbrugsstationer og andre indsamlingssteder eller bliver afhentet direkte fra husholdningerne. Nærmere information kan fås hos kommunens tekniske forvaltning.

• Sikkerhed: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapacitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt anvendelse til reducing af miljøbelastning: Indstil ON på emhættens laveste hastighed, når du begynder at lave mad og sluk den først et par minutter efter endt madlavning. Forhøj kun hastigheden ved meget røg og damp. Anvend kun boost hastigheden i tilfælde, hvor det er nødvendigt. Rens fedtfilteret/fedtfiltrene, når det er nødvendigt for at bibeholde filtereffektiviteten. Anvend det største mulige aftræk til

optimering af effektiviteten og til minimering af støjen.

Brug

Emhætten leveres med en udgang foroven til bortledning af røg udenfor.

Emhætten skal være forbundet til en perifer udsugningsenhed (ikke leveret) for at fungere korrekt.

Lad installationen udføres af en kvalificeret tekniker

Tilslut emhætten til aftræksrør og aftrækshullet i væggen, som skal have en diameter, der passer til luftudsugningen (studsflange).

! Benyt et rør, der er så kort som muligt.
! Benyt et rør, der har så få kurver som muligt (max. vinkel på kurven: 90°).
! Undgå drastiske ændringer i rørets tværsnit.

Installing

Minimumsafstanden mellem kogegrejets støtteoverflade på komfuret og den nederste del af emhætten må ikke være under 50cm ved elektriske kogeplader, og ikke under 65cm ved gasblus eller komfurer med både gasblus og elektriske kogeplader.

Hvis gaskomfurets vejledning angiver en større afstand, skal dette overholdes.

Elektrisk tilslutning

Netspændingen skal svare til spændingen vist på typeskiltet internt i emhætten. Hvis emhætten er udstyret med et stik, skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i overensstemmelse med de gældende standarder. Stikkontakten skal også være let tilgængelig efter installeringen. Hvis emhætten ikke er udstyret med et stik (direkte tilslutning til elnettet), eller hvis stikket ikke findes i et område, der også er let tilgængeligt efter installeringen, skal der monteres en topolet afbryderkontakt i overensstemmelse med standarderne, der sørger for fuld afbrydelse fra elnettet i tilfælde af forhold i overspændingskategori III, og i overensstemmelse med reglerne for elektriske installationer.

▲ OBS!

Undersøg altid, at netkablet er blevet monteret rigtigt, før emhættens kredsløb tilsluttes forsyningsnettet og der udføres kontrol af korrekt funktion.

Emhætten er udstyret med en speciel forsyningsledning; hvis denne ledning beskadiges, skal den bestilles hos den tekniske service.

Montering

Før installering:

• Undersøg at det købte produkt har passende dimensioner til det valgte installeringssted.
• Sørg for, at der ikke (af transporthensyn) er tilbehør internt i emhætten (for eksempel poser med skruer, garantier etc.); hvis dette er tilfældet, skal det fjernes og opbevares.

Denne type emhætte skal indbygges i et skab eller en anden form for støttestruktur.

Indstilling af spjældet til korrekt udsugning

Basisventilationen har 4 indstillingsmuligheder (G1-4), hvortil der findes 4 tilsvarende tvungne indstillinger (F1-4).

Nedenstående oversigt viser det målte fald i trykket under emhætten. Trykfaldet måles ved hjælp af en sonde, der monteres på røret inde i ventilen.

VÆR OPMAERKSOM: Justeringen foretages med lukket ventil.

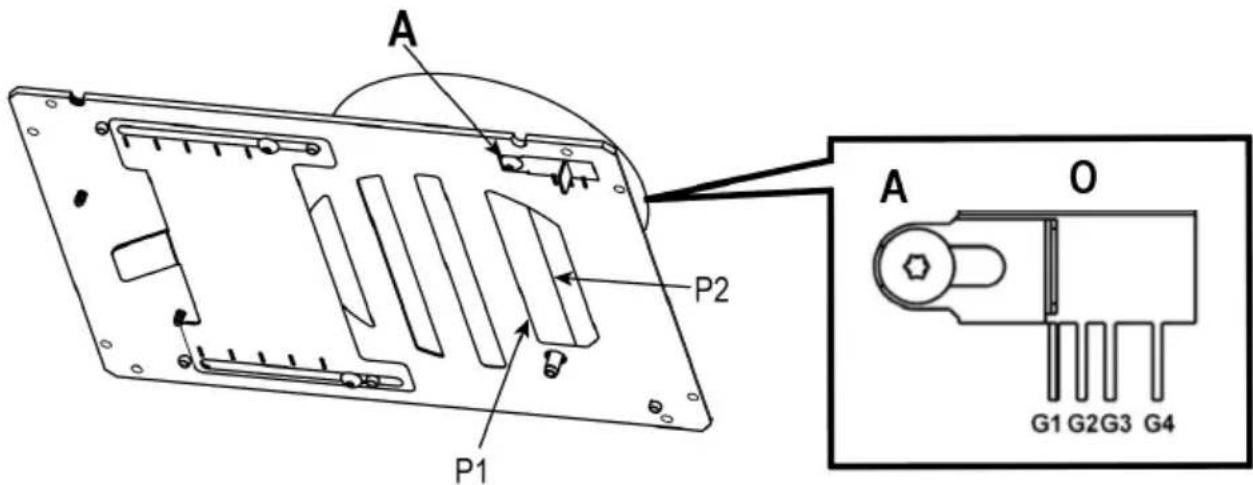

Fjern fedtfilteret og løsn skruen (A), juster ventilen efter behov (se nedenstående oversigt). Kontroller, at de to plader (P1-P2) er parallelle, spænd skruen og sæt fedtfilteret på plads igen. Der er en betydelig forskel mellem det målte tryktab i de trykforbundne elementer og det faktiske tryktab målt ved den aktuelle hastighed. Det betyder, at det er vigtigt at anvende det indledende justeringsdiagram for indledende justering, ellers vil resultatet blive forkert. Herunder findes en beskrivelse af, hvordan det indledende justeringsdiagram anvendes, og eksempel på brug af diagrammet.

1. Det påkrævede tryktab og flow findes i

dimensioneringsdiagrammet.

Således findes den påkrævede åbning (f.eks. kræves der 100Pa og 72m3/h, vil åbningen være lige under 17mm).

1. Det påkrævede flow og åbningen ses i det indledende justeringsdiagram, og således kan man finde frem til det indledende justeringstryk (her ca. 124Pa).

2. Serviceteknikeren indstiller spjældet til 17mm, og ved

måling af trykforbindelseselementet ved 124Pa, er den indledende justering udført, og det faktiske tryktab er 100Pa.

Vigtigt: I nogle tilfælde, når trykket fra emhætten overstiger ca. 130 Pa, vil der kunne høres lidt støj. Dette registreres ikke stærkt på dB(A) skalaen, og derfor fremgår det ikke klart af diagrammerne og målingerne. Vi henviser dog til, at grænsen iht. Byggereglementet øges med 5 dB(A), hvis der opstår midlertidig lyd og støj med en klar tone.

Ventil indstilling	Flyde	Tryk 1m	Trykventil Tab	Lydstyrke	Ventil indstilling	Flyde	Tryk 1m	Trykventil Tab	Lydstyrke
	m3/h	Pa	Pa	dB(A)		m3/h	Pa	Pa	dB(A)
G1	23	33	30	25,1	F1	77	35	23	27,1
G1	28	52	47	26,3	F1	94	57	36	30,6
G1	36	78	68	28,8	F1	115	81	54	35,3
G1	42	103	93	31,4	F1	134	116	74	40,7
G1	49	138	121	34,4	F1	157	150	98	45
G1	54	171	154	37,2	F1	178	187	125	48
G1	60	211	189	41,2	F1	201	230	156	50,7
G2	27	34	30	25,6	F2	81	37	23	27,3
G2	35	53	47	27,4	F2	101	58	36	31,2
G2	42	76	67	30	F2	119	88	53	36
G2	50	104	92	40,7	F2	139	120	73	41,2
G2	58	136	120	37,1	F2	163	160	96	45,4
G2	63	172	152	39,8	F2	187	201	123	48,4
G2	72	212	187	43,5	F2	210	252	153	51,1
G3	34	34	29	25,6	F3	85	38	22	26,3
G3	44	53	46	27,5	F3	103	62	35	29,8
G3	53	76	66	30,1	F3	124	89	51	35,5
G3	61	104	91	32,5	F3	150	122	71	39,6
G3	71	136	118	35,5	F3	171	160	93	44
G3	80	173	150	38,7	F3	196	205	119	47,9
G3	88	214	185	41,2	F3	220	257	148	49,9
G4	43	34	29	26	F4	88	32	21	26,3
G4	53	54	45	28,5	F4	110	51	34	30,8
G4	64	77	65	31,9	F4	133	75	49	36,2
G4	75	106	89	34,1	F4	159	101	68	41
G4	85	138	116	37,8	F4	183	132	89	45,1
G4	95	175	147	41	F4	212	373	115	49
G4	107	216	181	46	F4	240	216	142	54,2

	30dB(A)		35dB(A)		40dB(A)		45dB(A)
Ventilinställning	Flyde m3/h	TrykPa	Flyde m3/h	TrykPa	Flyde m3/h	TrykPa	Flyde m3/h	TrykPa
G1	38,6	80,1	50,3	129,2	58,4	178,2	62,8	227,1
G2	42,2	64,5	55,3	105,6	66,7	151,7	76,5	202,6
G3	52,3	65,8	69,6	113,3	84,3	168,5	96,4	231,1
G4	58,7	56,3	76,5	94,4	91,9	134,0	104,9	175,0
F1	89,5	31,8	109,0	47,3	132,7	71,3	160,6	103,7
F2	92,6	30,4	111,2	44,6	135,2	67,3	164,4	98,7
F3	100,6	31,9	122,6	47,9	149,3	71,7	180,4	103,2
F4	104,6	30,2	128,5	45,7	154,7	65,3	183,3	89,1

Funktion

a. Tast til ON/OFF lys
b. Tast til åbning/lukning af ventilen

Vedligeholdelse

Rengøring

Ved rengøring må der UDELUKKENDE anvendes en klud fugtet med neutrale, milde rengøringsmidler i flydende form.

ANVEND IKKE VÆRKT∅J ELLER ANDET ÜDSTYR TIL RENG∅RING.

Undgå brug af produkter indeholdende slibemidler BENYT ALDRIG SPRIT!

Fedtfilter

Fig. 2-13

Tilbageholder de fedtpartikler, der dannes under tilberedning af mad.

Fedtfilteret skal rengøres én gang om måneden med milde rengøringsmidler; filteret kan også vaskes i opvaskemaskine ved lav temperatur og på et kort opvaskeprogram.

Ved vask i opvaskemaskinen kan metal-fedtfilteret blive misfarvet, men dette vil ikke have negativ indflydelse på dets filtrerende egenskaber.

Træk i fjederhåndtaget for at afmontere fedtfilteret.

Udskiftning af lyspærerne

Afbryd apparatet fra el-nettet.

Pas på! Sørg for at pærerne er kolde før de berøres.

Træk udtræksskuffen helt ud.

Fjern udsugningsristen for at få adgang til rummet med pærerne.

Udskift den beskadigede pære.

Anvend udelukkende pærer med lysdiode på højst 3W-E14.

For yderligere detaljer, se det vedlagte blad "ILCOS D" (alfanumerisk position "1 d").

Genmonter risten.

Hvis belysningen ikke fungerer, skal man kontrollere, at pæren er korrekt indsat i fatningen, før der rettes henvendelse til et servicecenter.
