Bränd	ELICA
Mudel	Amelie MATWH/F/85
Toote tüüp	Õhupuhasti
Laius	85 cm
Elektrivarustus	230 V ~ 50 Hz
Mootori võimsus	Täpsustamata
Kiiruste arv	4 (1, 2, 3, Intensiivne)
Juhtimistüüp	Puutetundlik
Valgustus	LED
Õhu väljalaskeava läbimõõt	150 mm (hinnanguline)
Väljatõmbe viis	Välisõhku või retsirkulatsioon
Rasvafilter	Metallist, nõudepesumasinas pestav
Aktiivsöefilter	Valikuline retsirkulatsiooniversiooni jaoks, kestus 4 kuud
Minimaalne ohutuskaughus (elektripliit)	50 cm
Minimaalne ohutuskaughus (gaasipliit)	65 cm
Müratase	Täpsustamata
Energiaklass	Täpsustamata
Netokaal	~15 kg (hinnanguline)
Sertifikaadid	EN/CEI 60335-1, EN/CEI 60335-2-31, EN/CEI 61591
Garantii	Vaata müüja tingimusi
Kaasasolevad tarvikud	Kinnituspoldid, kasutusjuhend
Kasutusotstarve	Ainult kodumajapidamises

Korduma kippuvad küsimused - Amelie MATWH/F/85 ELICA

Milline on minimaalne vahemaa õhupuhasti ja pliidi vahel?

Elektripliidi puhul on minimaalne vahemaa 50 cm; gaasi- või kombipliidi puhul on see 65 cm. Kui pliidi juhised määravad suurema vahemaa, järgige seda.

Kuidas puhastada rasvafiltrit?

Rasvafiltrit tuleb puhastada vähemalt kord kuus. Võite seda pesta nõudepesumasinas madalal temperatuuril (max 70°C) lühikese tsükliga. Kasutage mitteagressiivseid pesuaineid. Kuivatage seda ahjus max 100°C juures ühe tunni jooksul.

Millal peaksin vahetama söefiltrit?

Aktiivsöefiltrit tuleb vahetada maksimaalselt iga 4 kuu tagant või sagedamini intensiivsel kasutamisel. Seda ei saa pesta ega regenereerida.

Kuidas aktiveerida söefiltri küllastusindikaator?

Lülitage õhupuhasti välja, seejärel vajutage ja hoidke nuppu 2 all üle 5 sekundi. Paneeli valgustus muutub vilkuvast pidevaks, mis näitab, et indikaator on aktiveeritud.

Mida teha, kui õhupuhasti lülitub ise sisse?

Õhupuhasti on varustatud temperatuurihäirega. Kui juhtimisala temperatuur on liiga kõrge, aktiveerub mootor automaatselt, kuni temperatuur langeb. See on normaalne.

Kas ma saan kasutada õhupuhastit induktsioonpliidiga?

Jah, õhupuhasti sobib kõigi pliiditüüpidega, sealhulgas induktsiooniga. Järgige lihtsalt soovitatud minimaalseid vahemaid.

Kuidas vahetada LED-valgustust?

LED-id on integreeritud ja need tuleb vahetada tehnilise abiteenistuse kaudu. Pöörduge professionaali poole.

Mida teha, kui puutetundlikud juhtnupud ei reageeri?

Kontrollige, et õhupuhasti on ühendatud ja vool on olemas. Kui probleem püsib, ühendage see mõneks minutiks lahti ja seejärel uuesti sisse. Kui ikka ei reageeri, võtke ühendust müügijärgse teenindusega.

Kuidas lähtestada küllastusindikaator pärast hooldust?

Lülitage õhupuhasti välja, seejärel vajutage ja hoidke nuppu 2 all umbes 5 sekundit. Indikaator kustub.

Kas ma saan paigaldada õhupuhasti retsirkulatsioonirežiimis ilma kanalita?

Jah, õhupuhasti saab töötada retsirkulatsiooniversioonis. Seejärel peate paigaldama aktiivsöefiltri (ei ole kaasas kõigi mudelitega), et õhk enne ruumi tagasi laskmist desodoreerida.

KASUTUSJUHEND Amelie MATWH/F/85 ELICA

ET Paigaldus- ja kasutusjuhend

ET - Paigaldus- ja kasutusjuhend

Järgige täpselt käesolevas juhendis antud juhiseid. Seadme valmistaja keeldub igasugusest vastutusest seadmega seotud võimalike ebameeldivuste, rikete või tulekahjude eest, mis tulenevad selles juhendis antud juhiste eiramisest. Ōhupuhasti on ette nähtud küpsetuslöhnade ja - aurude eemaldamiseks üksnes koduses majapidamises.

Öhupuhasti kujundus võib olla teistsugune kui selles brošüüris toodud joonistel, kuid kasutus-, hooldus- ja paigaldusjuhendid on samad.

! Hoidke juhendit alles, et saaksite seda igal hetkel uurida. Veenduge müügi, võõrandamise või kolimise korral, et juhend jääks toote juurde.
! Lugege juhised tähelepanelikult läbi: siin on tähtsat teavet paigaldamise, kasutamise ja ohutuse kohta.
! Ärge muutke toodet ega selle väljatömbetorusid elektriliselt ega mehaaniliselt.
! Enne seadme paigaldamist veenduge, et selle osad ei oleks kahjustunud. Vastasel korral ärge seadet paigaldage, vaid pöörduge edasimüüja poole.

Märkus. Sümboliga "(*)" tähistatud osad on lisaseadmed, mis kuuluvad ainult möne mudeli juurde, või seadmed, mis ei kuulu komplekti ja tuleb eraldi osta.

Ohuabinõud

Tähelepanu! Ärge lülitage seadet elektrivörku enne, kui paigaldamine on täiesti löpetatud.

Enne puhastus- või hooldustööd lülitage õhupuhasti vooluvõrgust välja, tömmates selleks pistiku seinakontaktist või lülitades voolu pealülitist välja.

Kasutage paigaldus- ja hooldustöödel kaitsekindaid.

Lapsed, füüsilise, vaimse või meelepuudega inimesed ja isikud, kellel ei ole seadme kasutamise kogemust, võivad seadet kasutada ainult järelevalve all või siis, kui nende turvalisuse eest vastutav inimene on õpetanud neid seadet kasutama.

Lastel ei tohi lubada seadmega mängida.

Ärge kasutage õhupuhastit ilma õigesti paigaldatud võreta.

Õhupuhasti peale ei tohi KUNAGI midagi toetada, kui seda ei ole eraldi märgitud.

Kui õhupuhastit kasutatakse samaaegselt teiste, gaasil või muul kütusel töötavate seadmetega, peab ruum olema piisavalt ventileeritud.

Seadme torustikku ei tohi ühendada ventilatsioonisüsteemiga, mida kasutatakse muul otstarbel, näiteks suitsugaaside eemaldamiseks seadmetest, milles kasutatakse majapidamisgaasi või muid kütuseid.

Lahtise tulega toiduvalmistamine õhupuhasti all on rangelt keelatud.

Lahtine tuli kahjustab filtreid ja võib põhjustada tulekahju ning seega tuleb seda igati vältida.

Toidu praadimisel peab olema hoolikas, et vältida öli ülekuumenemist ja süttimist.

Köögiseadmete kasutamisel võivad õhupuhasti kokkupuutepinnad märkimisväärselt soojeneda.

Tuleb järgida eeskirju, mida ametiasutused on suitsuärastuse tehniliste ja ohutusmeetmete kohta kehtestanud.

Öhupuhastit peab seest ja väljast regulaarselt (VÄHEMALT ÜKS KORD KUUS) puhastama, pidades kinni käesolevas juhendis toodud hooldusnõuetest.

Kui käesolevas juhendis õhupuhasti ja filtrite puhastamise kohta sätestatud nõudeid ei täideta, võib tekkida tulekahju oht. Ärge kasutage õhupuhastit ega jätke seda seisma ilma korralikult paigaldatud lampideta, sest see põhjustab elektrilöögi ohu.

Me ei võta vastutust seadme vigastuste ja kahjustuste eest, mis tekivad käesolevas juhendis sätestatud nõuete eriramise tagajärjel.

Seade on märgistatud direktiivi 2002/96/EÜ (elektri- ja elektroonikaseadmete jäätmete kohta) (Waste Electrical and Electronic Equipment, WEEE) kohaselt. Kui hoolitsete selle eest, et see toode körvaldatakse kasutusest õigesti, aitate vältida võimalikke negatiivseid tagajärgi keskkonnale ja tervisele.

Sümbol ■ tootel või sellega kaasas olevates dokumentides näitab, et toodet ei tohi käidelda nagu olmejäätmeid, vaid see tuleb anda elektri- ja elektroonikaseadmete jäätmete vastuvõtupunkti, kust see läheb taasringlusse. Järgige kohalikke jäätmete kõrvaldamise alaseid õigusnorme. Lisateabe saamiseks selle toote käitlemise, taaskasutamise ja ringlussevõtu kohta võtke ühendust vastava kohaliku asutuse, olmejäätmete kogumise ettevõtte või selle firmaga, kelle käest te toote ostsite.

Seade on välja töötatud, testitud ja toodetud vastavalt:

- Ohutus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Jõudlus EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.

- Elektromagnetiline ühilduvus: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Soovitused keskondlike möjude vähendamiseks kasutamise ajal:

Lülita tömbekapp minimaalkiirusel sisse kohe kui oled hakanud sööki valmistama ning lase sel töötada paar minutit pärast toidu valmimist. Suurenda töökiirust vaid suure suitsu või auru korral ning kasuta intensiivrežiimi ainult hädavajaduse korral. Vaheta vajaduse tekkides välja söefiltrid, et tagada piisav löhnaeemaldus. Puhasta vajaduse tekkides rasvafiltrid, et tagada piisav rasvaeemaldus. Kasutada juhendis näidatud maksimaalset ärajuhtimisava, et optimeerida töhusus ja vähendada müra.

ETTEVAATUST! Käesolevaid juhiseid täpselt järgimata ja seetõttu valesti paigaldatud kruvid ja kinnitusseadmed võivad põhjustada elektriohtu.

Kasutamine

Õhupuhasti on valmistatud nii, et seda saaks kasutada nii väljatõmberežiimis kui ka õhku filtreeriva toasisese tsirkulatsiooniga režiimis.

Väljatõmberežiim

Aur viiakse välja ühendusääriku külge kinnitatud väljatõmbetoru abil.

Väljatõmbetoru diameeter peab olema sama suur kui ühendusvõru oma.

Tähelepanu! Väljatõmbetoru ei kuulu komplekti ja tuleb ise osta.

Toru horisontaalne lõik peab olema kergelt ülespoole kaldu (umbes 10°), et õhku kergemini väliskeskkonda viia.

Kui õhupuhastil on söefiltrid, tuleb need eemaldada.

Ühendage öhupuhasti väljatömbetorude ja seinal asuvate väljalaskeavadega, mille diameeter on vördne öhupuhasti väljalaskeava (ühendusäärikuga) omaga.

Peenemate torude ja väiksemate seinal asuvate väljalaskeavade kasutamisel väheneb tömme ja suureneb oluliselt müra.

Seetõttu ei võta meie sellisel juhul endale mingit vastutust.

! Kasutage minimaalse vajaliku pikkusega toru.
! Kasutage võimalikult väheste põlvedega toru (torupõlve maksimaalne nurk: 90°).
! Vältige toru ristlöike olulist muutumist.
! Kasutage võimalikult sileda sisepinnaga toru.
! Toru materjal peab olema standarditega heaks kiidetud.

Filtreeriv versioon

Välja tömmatud öhk puhastatakse rasvast ja löhnatustatakse, enne kui see tagasi siseruumidesse juhitakse. Sellel režiimil kasutamiseks tuleb paigaldada täiendav aktiivsöega filtreerimissüsteem.

Paigaldamine

Minimaalne vahekaugus plidi pinna ja köögi öhupuhasti alumise ääre vahel ei tohi elektriplidi puhul olla väiksem kui 50cm ning gaasi- või kombineeritud plidi puhul väiksem kui 65cm.

Kui gaasipliidi paigaldusjuhendis nõutakse suuremat vahekaugust, tuleb seda arvesse võtta.

Elektriühendus

Võrgupinge peab vastama õhupuhasti sees asuval andmesildil toodud pingele. Kui õhupuhastil on pistik, ühendage see kehtivatele eeskirjadele vastavasse pistikupessa, mis asub ka pärast õhupuhasti paigaldamist ligipääsetavas kohas. Kui õhupuhastil pistikut ei ole (puhasti on otse võrku ühendatud) või kui pistik ei asu kohas, mis jääks ka pärast õhupuhasti paigaldamist ligipääsetavaks, paigaldage nõuetekohane kahepooluseline lüliti, mis kindlustaks vastavalt paigalduseeskirjadele III kategooria

liigpinge korral täieliku eraldamise vooluvõrgust.

Tähelepanu! Enne kui lülitate õhupuhasti uuesti elektrivõrku ja kontrollite, kas see töötab korralikult, kontrollige alati, kas võrgukaabel on korralikult monteeritud.

Öhupuhastil on spetsiaalne toitekaabel; kui kaabel on kannatada saanud, pöörduge tehnoabi poole.

Paigaldamine

Enne paigaldamise algust:

• Kontrollige, kas ostetud toote mõõdud sobivad varem väljavalitud paigalduspiirkonna mõõtudega.
• Eemaldage aktiivsöefilter/-filtrid, kui seade on nendega varustatud (vt ka vastavat punkti). See/need pannakse tagasi ainult siis, kui õhupuhastit tahetakse kasutada filtreerival režiimil.
• Kontrollige, ega õhupuhasti sees ei ole (transportimise ajal sinna sattunud) selle juurde kuuluvaid esemeid (nt kruvidega ümbrikke, garantiidokumente jms). Kui on, siis võtke need välja ja hoidke alles.
• Kui võimalik, ühendage õhupuhasti paigaldamispiirkonna alla ja ümbrusse jäävad mööbliesemed lahti ning viige eemale, et laele/seinale, kuhu puhasti paigaldatakse, oleks kergem ligi pääseda. Kui see ei ole võimalik, katke kõik paigaldamispiirkonna lähedusse jäävad mööbliesemed ja muud esemed võimalikult hästi kinni. Valige üks tasane pind, kuhu õhupuhastit ja selle juurde kuuluvaid detaile saaks toetada.
• Lisaks sellele kontrollige, kas ōhupuhasti paigaldamispiirkonnas (ja kohas, kuhu pääseks ligi ka pärast ōhupuhasti paigaldamist) saab kasutada pistikupesa ning kas ōhupuhastit saab ühendada väljatömbeseadmega, mis juhib suitsu väliskeskkonda (ainult väljatömberežiimi korral).
• Tehke köik vajalikud müüritisetööd (nt paigaldage pistikupesa ja/või puurike auk väljatõmbetoru jaoks).

Öhupuhastiga on kaasas tüüblid, mis sobivad enamikule seintele/lagedele. Kui tahate kindel olla, et need seinte/lae materjaliga sobivad, tuleb siiski pöörduda kvalifitseeritud tehniku poole. Sein/lagi peab olema küllalt tugev, et öhupuhasti raskust kanda.

Kui õhupuhasti ümber jääb seinatahvleid ja/või -paneele ja/või seinakappe, siis kontrollige, et õhupuhasti paigaldamiseks oleks piisavalt ruumi ning et juhtpaneelile pääseks alati hölpsasti ligi.

Lisatarvikuna võib osta ka ilulõõri: kontrollige teenindusest, kas Teie mudelil on see võimalus ette nähtud.

Soovitame paigaldada õhupuhasti alles pärast lõõri ostmist, et teha ohutult kindlaks, milline paigaldusviis on kõige sobivam.

Töötamine

Kui auru kontsentratsioon köögis on eriti suur, kasutage köige suuremat kiirust. Soovitame väljatömbe sisse lülitada 5 minutit enne söögitegemise algust ning jätta see pärast söögivalmistamise löppu veel umbes 15 minutiks tööle.

Puutetundlike nuppudega mudel

T4

T3 +

T2 -

T1 ⏻

Õhupuhasti funktsioonide valimiseks piisab, kui juhtseadmeid kergelt puudutada.

1. Mootori lüliti (ON/OFF)

Sellest nupust lülitub õhupuhasti sisse ja valitakse tömbekiirus (-võimsus) 1.

Kui õhupuhasti töötab (ükskõik mis kiirusel), vajutage tema väljalülitamiseks seda nuppu.

2. Tõmbekiiiruse (-võimsuse) vähendamise nupp

1. Tõmbekiiruse (-võimsuse) suurendamise nupp – valitud kiiruse võib ära tunda paneeli värvist:

2. tömbekiirus (-võimsus): säravvalge

3. tömbekiirus (-võimsus): helesinine
4. tömbekiirus (-võimsus): tumesinine

Intensiivne tömbekiirus (-võimsus): vilkuv tumesinine

Märkus: intensiivsel tömbekiiirusel (-võimsusel) töötab öhupuhasti piiratud aja (umbes 5 minutit), seejärel lülitub ta automaatselt 2. tömbekiiirusele (-võimsusele).

4. Valguse lüliti (ON/OFF)

Küllastumisindikaator

Öhupuhasti on varustatud süsteemiga, mis näitab vastava indikaatori abil, millal tuleb filtrite hooldustöid teha.

Rasvafiltri küllastumise indikaator on alati aktiveeritud.

Söefiltri küllastumise indikaatori oleku kontrollimine: lülitage öhupuhasti välja.

Vajutage nupule 2 ja hoidke seda 2 sekundit.

Oluline! Ärge hoidke kauem, see vöib muuta küllastumisindikaatori seadeid (vt järgmist punkti „Söefiltri küllastumise indikaatori aktiveerimine”).

Paneel vilgub: söefiltri küllastumise indikaator on desaktiveeritud, öhupuhasti on väljatömberežiimil töötamiseks valmis.

Filtreerival režiimil kasutamiseks tuleb söefiltri küllastumise indikaator aktiveerida.

Paneel helendab ega vilgu: söefiltri küllastumise indikaator on aktiveeritud, öhupuhasti on filtreerival režiimil töötamiseks valmis.

Väljatömberežiimil kasutamiseks tuleb söefiltri küllastumise indikaator desaktiveerida.

Söefiltri küllastumise indikaatori aktiveerimine:

lülitage öhupuhasti välja.

Vajutage nupule 2 ja hoidke seda üle 5 sekundi.

Paneel lakkab vilkumast ning hakkab pidevalt helendama, mis

näitab, et indikaator on aktiveeritud.

Söefiltri küllastumise indikaatori desaktiveerimine:

lülitage öhupuhasti välja.

Vajutage nupule 2 ja hoidke seda üle 5 sekundi.

Paneel hakkab vilkuma, mis näitab, et indikaator on desaktiveeritud.

Filtrite küllastumise indikaator

Paneel hakkab regulaarsete ajavahemike tagant:

punaselt helendama, mis näitab, et rasvafiltrit tuleb hooldada punaselt vilkuma, mis näitab, et söefiltrit tuleb hooldada

Küllastumisindikaatori lähtestamine:

lülitage õhupuhasti välja.

Vajutage nupule 2 ja hoidke seda umbes 5 sekundit.

Tehke filtri hooldustööd.

Temperatuurialarm

Öhupuhaasil on temperatuuriandur, mis paneb mootori tööle juhul, kui juhtseadmete piirkonnas on temperatuur liiga körge. Seade jääb kirjeldatud olekusse, kuni temperatuur langeb alla alarmtaset

Temperatuuri häire

Öhupuhastil on temperatuuriandur, mis lülitab mootori sisse juhul, kui kuva piirkonna temperatuur tõuseb liiga kõrgele.

Olek säilib seni, kuni temperatuur langeb allapoole häireläve.

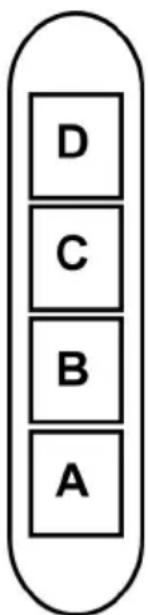

4 lülitiga mudel

A. Valguse sisse- ja väljalülitamise lüliti

B. Sisse- ja väljalülitamise ning 1. kiiruse valimise lüliti (vähese auru ja suitsu puhul)

B+C. 2. kiiruse valimine (keskmise auru- ja suitsukoguse puhul)

B+D. 3. kiiruse valimine (rohke auru ja suitsu puhul)

Hooldus

Enne hooldustöid võtke õhupuhasti vooluvõrgust välja.

Puhastamine

Öhupuhastit tuleb sageli (vähemalt sama tihti, kui hooldatakse rasvafiltreid) nii seest kui ka väljast puhastada. Puhastamiseks kasutage neutraalse vedela puhastusvahendiga niisutatud lappi.

Vältige abrasiivseid aineid sisaldavaid vahendeid.

ÄRGE KASUTAGE PUHASTAMISEKS ALKOHOLI!

Tähelepanu! Seadme puhastamise ja filtrite vahetamise eeskirjade mittejärgimisega kaasneb tulekahju oht. Seepärast on soovitatav järgida antud juhiseid.

Me ei võta endale mingit vastutust ebaõigest käsitsemisest või eespool toodud ettevaatusabinõude eiramisest tingitud võimalike mootorikahjustuste ja tulekahjude eest.

Paneel

Joonis 6-17

Paneeli hooldamine

Mahavõtmine

Tömmake paneel välja (ALUMISEST KÜLJEST) ja pöörake ülespoole.

Puhastamine

Paneeli puhastage sama tihti kui ka rasvafiltrit, kasutage neutraalse vedela puhastusvahendiga niisutatud lappi.

Vältige abrasiivseid aineid sisaldavaid vahendeid. ÄRGE KASUTAGE ALKOHOLI!

Kokkupanek

Toimige vastupidises järjekorras kui mahavõtmisel.

Tähelepanu! Kontrollige alati, kas paneel on korralikult kinni ja oma kohal.

Rasvafilter

Joonis 7-14

Püüab kinni toiduvalmistamisel tekkivad rasvaosakesed.

Seda tuleb puhastada vähemalt kord kuus (või kui filtri küllastumisnäidiku süsteem – integreeritud kasutuses oleval mudelil – annab märku puhastamise vajadusest), kasutades mittesöövitavaid puhastusvahendeid, nõudepesumasinas, mis tuleb seadistada madalale temperatuurile ja lühikesele töötsüklile (Tmax: 70°C).

Nõudepesumasinas pesemisel võivad metallist osad veidi värvi muuta.

Filtrit tuleb kuivatada ahjus ühe tunni jooksul maksimumtemperatuuril 100°C; kui filter on ikka veel niiske, korrake kuivatusprotsessi.

Vahetage filter välja vähemalt iga 2 aasta tagant.

Rasvafiltri eemaldamiseks tömmake hooba.

Aktiivsöefilter (ainult filtreeriva režiimi jaoks)

Joonis 13

Absorbeerib toiduvalmistamisel tekkivad ebameeldivad löhnad.

Söefilter küllastub kas lühema või pikema kasutamise järel olenevalt pliidist ja sellest, kui korrapäraselt rasvafiltrit puhastatakse. Igal juhul tuleb kassett välja vahetada vähemalt iga nelja kuu tagant.

Seda EI TOHI pesta ega taasaktiveerida

Ümmargune söefilter

Asetage üks filter kummalegi küljele nii, et need kataks mootori tööratta mölemad kaitsevõred, seejärel pöörake päripäeva.

Nende mahavõtmiseks pöörake vastupäeva.

Pirnide vahetamine

Õhupuhasti on varustatud LED-valgustitega.

LED-lambid tagavad optimaalse valguse kuni kümme korda pikema kestvusega vörreldes tavalampidega ning nende elektrienergia kokkuhoid on 90%.

Pirnide väljavahetamiseks pöörduge teeninduskeskuse poole.
