Amelie MATWH/F/85 - Hota de bucătărie ELICA - Manual de utilizare gratuit

Marcă	ELICA
Model	Amelie MATWH/F/85
Tip produs	Hotă aspirantă
Lățime	85 cm
Alimentare electrică	230 V ~ 50 Hz
Putere motor	Nespecificată
Număr de viteze	4 (1, 2, 3, Intensiv)
Tip comandă	Tactilă
Iluminare	LED
Diametru ieșire aer	150 mm (estimare)
Mod de evacuare	Exterior sau recirculare internă
Filtru de grăsime	Metalic, lavabil în mașina de spălat vase
Filtru de cărbune activ	Opțional pentru versiunea de recirculare, durată 4 luni
Distanța minimă de siguranță (plită electrică)	50 cm
Distanța minimă de siguranță (plită pe gaz)	65 cm
Nivel sonor	Nespecificat
Clasă energetică	Nespecificată
Greutate netă	~15 kg (estimare)
Certificări	EN/CEI 60335-1, EN/CEI 60335-2-31, EN/CEI 61591
Garanție	Vezi condițiile vânzătorului
Accesorii furnizate	Dibluri de fixare, manual de utilizare
Utilizare	Doar pentru uz casnic

Întrebări frecvente - Amelie MATWH/F/85 ELICA

Care este distanța minimă între hotă și plita de gătit?

Pentru o plită electrică, distanța minimă este de 50 cm; pentru o plită pe gaz sau mixtă, este de 65 cm. Dacă instrucțiunile plitei specifică o distanță mai mare, respectați-o.

Cum se curăță filtrul de grăsime?

Filtrul de grăsime trebuie curățat cel puțin o dată pe lună. Îl puteți spăla în mașina de spălat vase la temperatură scăzută (max 70°C) cu un ciclu scurt. Folosiți detergenți neagresivi. Uscați-l în cuptor la max 100°C timp de o oră.

Când trebuie să schimb filtrul de cărbune?

Filtrul de cărbune activ trebuie înlocuit la maximum la fiecare 4 luni, sau mai frecvent în caz de utilizare intensivă. Nu poate fi spălat sau regenerat.

Cum se activează indicatorul de saturație al filtrului de cărbune?

Opriți hota, apoi apăsați și mențineți apăsat butonul 2 timp de peste 5 secunde. Iluminarea panoului trece de la intermitent la constant pentru a indica că indicatorul este activat.

Ce fac dacă hota se aprinde singură?

Hota este echipată cu o alarmă de temperatură. Dacă temperatura din zona de comandă este prea ridicată, motorul se activează automat până când temperatura scade. Este normal.

Pot folosi hota cu o plită cu inducție?

Da, hota este compatibilă cu toate tipurile de plite, inclusiv cu inducție. Respectați doar distanțele minime recomandate.

Cum se înlocuiește iluminarea LED?

LED-urile sunt integrate și trebuie înlocuite de serviciul de asistență tehnică. Adresați-vă unui profesionist.

Ce fac dacă comenzile tactile nu răspund?

Verificați dacă hota este conectată și dacă există curent. Dacă problema persistă, deconectați-o câteva minute apoi reconectați-o. Dacă tot nu răspunde, contactați serviciul post-vânzare.

Cum se resetează indicatorul de saturație după întreținere?

Opriți hota, apoi apăsați și mențineți apăsat butonul 2 timp de aproximativ 5 secunde. Indicatorul se va stinge.

Pot instala hota în modul de recirculare fără conductă?

Da, hota poate funcționa în versiunea de recirculare. Trebuie apoi să instalați un filtru de cărbune activ (nu este furnizat cu toate modelele) pentru a dezodoriza aerul înainte de a-l elibera în cameră.

MANUAL DE UTILIZARE Amelie MATWH/F/85 ELICA

Urmăriți îndeaproape instrucțiunile conținute în acest manual. Producătorul își declină orice responsabilitate în cazul daunelor sau incendiilor provocate aparatului și derivate dintr-o utilizare incorectă și din nerespectarea instrucțiunilor conținute în acest manual. Hota a fost proiectată pentru aspirarea gazelor arse și vaporilor rezultați în urma coacerii și este destinată doar utilizării casnice.

Hota poate fi din punct de vedere estetic diferită față de cea ilustrată în desenele acestui manual, totuși instrucțiunile de utilizare, întreținere și instalare rămân aceleași.

! Este important să păstrați acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, cesiune sau mutare, asigurați-vă că acesta rămâne împreună cu produsul.
! citiți cu atenție instrucțiunile: există informații importante privind instalarea, utilizarea și siguranța.
! Nu efectuați modificări de tip electric sau mecanic asupra produsului sau asupra tevilor de evacuare.
! Înainte de instalarea aparatului, verificați dacă toate componentele nu sunt deteriorate.În caz contrar, contactați furnizorul și nu continuati cu instalarea.

Notă: Părțile contrasemnate de simbolul “(*)” sunt accesorii furnizate numai pentru câteva modele sau sunt părți care nu sunt în dotație și trebuie să fie cumpărate.

Avertismente

Atenție: Nu conectați aparatul la rețeaua electrică până când nu ați terminat de montat toată instalația.

Înainte de orice intervenție de curățenie și întreținere, deconectați hota de la rețeaua electrică, scoțând ștecherul sau deconectând întrerupătorul general al locuinței.

Pentru toate operațiile de instalare și întreținere utilizați mănuși de protectie.

Aparatul nu este destinat pentru a fi folosit de către copii sau persoane cu capacități fizice senzoriale și mentale reduse sau care nu au experiența și cunoștința adecvată, numai în cazul în care acestea sunt sub supraveghere sau le sunt date instrucțiunile de folosire a aparaturii de către o persoană responsabilă cu siguranța acestora.

Copiii trebuie să fie supravegheati pentru a fi siguri că nu se joacă cu aparatura.

Nu folositi niciodată hota fără montajul corect al grilei!

Hota nu trebuie folosită NICIODATĂ ca suprafață de așezare numai în cazul în care este indicat în mod specific.

Localul trebuie să fie destul de ventilat, când hota de bucătărie se folosește împreună cu alte aparate cu combustie de gaz sau alti combustibili.

Aerul aspirat nu trebuie să treacă printr-o conductă folosită pentru eliminarea fumul produs de aparatele cu combustie de gaz sau alti combustibili.

Este absolut interzis pregătirea sub hotă a mâncărurilor cu flamă.

Folosirea flăcării libere poate dăuna filtrele și poate crea incendii, așadar trebuie evitată în orice caz.

Friptura trebuie făcută sub control pentru a evita ca uleiul prea încălzit să se aprindă.

Părțile componente cu care am putea intra in contact se pot încălzi considerabil în momentul în care se folosesc împreună cu aparatura pentru pregătit mâncarea.

În ceea ce privesc măsurile tehnice și de siguranță care trebuie să fie adoptate pentru evacuarea fumurilor este strict necesar să respectați regulamentele în vigoare și să apelați la autoritățile competente locale.

Hota trebuie să fie curățată tot des atât în interior cât și în exterior (CEL PUTIN ODATĂ PE LUNĂ, respectând în mod expresiv toate indicațiile redate în instrucțiunile de întreținere reproduse în acest manual)

Nerespectarea normelor de curățare a hotei precum și neînlocuirea sau necurățarea filtrelor poate crea la riscuri de incendii.

Nu folosiți niciodată hota fără montajul corect al becurilor pentru a nu crea riscuri de scurtcircuit.

Firma își declină orice responsabilitate pentru eventualele pagube, daune sau incendii provocate de aparatură ce provin din nerespectarea instructiunilor redate în acest manual.

Acest aparat este marcat în conformitate cu Directiva Europeană 2002/96/CE referitoare la Deşeurile de Echipament Electric și Electronic (WEEE).

Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea potențialelor consecințe negative asupra mediului înconjurător și sănătății persoanelor, consecințe care ar putea fi provocate de aruncarea necorespunzătoare la gunoi a acestui produs.

Simbolul de pe produs, sau de pe documentele care însoțesc produsul, indică faptul că acesta nu poate fi aruncat împreună cu deșeurile menajere. Trebuie predat la punctul de colectare corespunzător, pentru reciclarea echipamentului electric și electronic.

Aruncarea la gunoi a aparatului trebuie făcută în conformitate cu normele locale pentru eliminarea deșeurilor.

Pentru informații mai detaliate privind eliminarea, valorificarea și reciclarea acestui produs, vă rugăm să contactați administrația locală, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați cumpărat produsul.

Aparat proiectat, testat și fabricat în conformitate cu:

- Siguranță: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Randament: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Recomandări pentru o utilizare corespunzătoare în scopul reducerii impactului asupra mediului: Când începeți să gătiți, porniți hota la viteză minimă și lăsați-o să funcționeze timp câteva minute după ce ați terminat de gătit. Măriți viteza în cazul cantităților mari de fum sau vapori și utilizați viteza/ele

sporită/e doar în cazuri extreme. Înlocuiti filtrul/ele de carbon, atunci când este necesar, pentru a menține o eficiență optimă de reducere a mirosului. Curățați filtrul/ele de grăsime, atunci când este necesar, pentru a menține o eficiență optimă a filtrului. Utilizați diametrul maxim al sistemului de conducte indicat în acest manual pentru a optimiza eficiența și pentru a reduce la minimum nivelul de zgomot.

ATENTIE! Neinstalarea şuruburilor sau dispozitivelor de fixare în conformitate cu aceste instrucțiuni poate comporta riscuri de natura electrică.

Utilizarea

Hota a fost realizată pentru a fi utilizată în versiunea aspirantă cu evacuare externă sau în versiunea filtrantă cu riciclu intern.

Versiunea aspirantă

Vaporii sunt evacuați către exterior prin intermediul unui tub de evacuare fixat la flança de racord.

Diametrul tubului de evacuare trebuie să fie echivalent cu diametrul inelului de conexiune.

Atenție! Tubul de evacuare nu se furnizează din dotare; acesta trebuie achiziționat.

În partea orizontală, tubul trebuie să aibă o înclinare ușoară în sus (circa 10°) pentru a putea transporta mai ușor aerul către exterior.

Dacă hota este prevăzută cu filtre de carbon, acestea trebuie să fie scoase.

Racordati hota la cablurile și orificiile de evacuare prin perete cu diametru egal cu ieșirea aerului (flanșa de record).

Utilizarea tuburilor și orificiilor de evacuare la perete cu diametrul mai mic va determina o diminuare a prestațiilor de aspirare și o creștere drastică a zgomotului.

Se declină însă orice responsabilitate în acest sens.

! Folositi un tub de lungime minimă indispensabilă.
! Folosiți un tub cu un număr cât mai mic de curbe posibil (unghiul maxim al curbei: 90°).
! Evitați schimbările drastice de sectiune ale tubului.
! Folosiți un tub cu interiorul cât mai neted posibil.
! Materialul tubului trebuie să fie aprobat conform normei.

Versiunea filtrantă

Aerul aspirat va fi degresat și dezodorizat înainte de a fi reorientat în cameră. Pentru a utiliza hota în această versiune este necesar să instalați un sistem de filtrare suplimentar pe bază de carbon activ.

Instalarea

Distanța minimă între suprafața suportului recipientelor pe dispozitivul de gătit și partea de jos a hotei nu trebuie să fie mai mică de 50cm în cazul mașinilor de gătit electrice, și de 65cm în cazul mașinilor de gătit cu gaz sau mixte.

Dacă instrucțiiunile dispozitivului de gătit cu gaz specifică o distanță mai mare, este necesar să țineți cont de aceasta.

Conexarea Electrică

Tensiunea din rețea trebuie să corespundă cu tensiunea la care se referă eticheta situată în interiorul hotei. Dacă este prevăzută cu ștecher conectați hota la o priză conform cu normele în vigoare, poziționată într-o zona accesibilă și după instalare. Dacă nu este prevăzută cu ștecher (conexiunea este direct la rețea) sau ștecherul nu este poziționat într-o zonă accesibilă și după instalare, aplicați un întrerupător bipolar la normă care să asigure deconectarea completă de la rețea în condițiile categoriei de supratensiune III, conform regulilor de instalare.

Atenție! înainte de a efectua conectarea circuitului hotei la alimentația din rețea și de a verifica funcționarea corectă, controlați totdeauna dacă cablul a fost montat în mod corect.

Hota este prevăzută cu un cablu de alimentare special; în cazul deteriorării acestuia, apelați la serviciul de asistență tehnică.

Montarea

Informații preliminare pentru instalare:

• Verificați ca produsul cumpărat să fie de dimensiune și volum adept zonei de instalare alese.
• Scoateți filtrul/filtrele de cărbun activ dacă sunt furnizate (a se vedea paragraful relativ). Acesta/aceste vor fi instalate numai dacă se utilizează hota în versiunea filtrantă.
• Verificați ca in interiorul hotei să nu fie (pentru motive de transport) materiale de echipament (de exemplu: pungi cu şuruburi, garanția etc.), eventual să le scoateți și să le păstrați.
• Dacă este posibil dezlegați și mișcați mobila în jurul ariei de instalare a hotei, în modul de a avea o cât mai bună accesibilitate la peretele unde va fi instalată hota. Dacă nu se poate, protejați pe cât posibil mobila și toate părțile care interesează instalarea. Alegeți o suprafață plană și acoperiți-o cu o protectie unde apoi veți pune hota și echipamentul special.
• Verificați ca în apropierea zonei de instalare a hotei (în zona accesibilă chiar cu hota montată) să fie o priză electrică și dacă e posibil să fie conectată la un dispozitiv de evacuare a fumului spre extern (numai pentru versiunea aspirantă).
• Executați toate lucrările necesare de zidărit (de exemplu instalarea unei prize electrice și/sau orificiul prentru trecerea tubuli de evacuare).

Hota este dotată cu dibluri de fixare adecvate pentru toți pereți/ tavane. Este necesar, totuși, să cereți parerea unui tehnician specialist pentru a se asigura de calitatea materialelor și felul de perete sau tavan. Peretele/tavanul trebuie să fie destul de gros pentru a putea susține gretutatea hotei.

În caz de prezență de panouri și/sau corpuri suspendate laterale, verificați să existe spațiu suficient pentru a instala hota și să fie întotdeauna posibil accesul ușor la panoul de comenzi.

Ca accesoriu optional poate fi achiziționat un coș estetic, verificați la centrul de asistență dacă modelul dumneavoastră prezintă această posibilitate.

Se recomandă instalarea hotei după cumpărarea coșului pentru a verifica cu siguranță instalarea cea mai corespunzătoare.

Functionarea

Se recomandă o viteza crescută, în special în cazul unei concentrații mari de vapori în bucătărie. Vă sfătuim să o lăsați să aspire 5 minute înainte de a demara procesul de coacere și de a o lăsa în funcțiune, la închiderea procesului de coacere, pentru încă 15 minute (aproximativ).

Model cu butoane tactile

T4

T3 +

T2 -

T1 ⏻

Pentru selectarea funcțiunilor hotei este suficient să atingeți comenzile.

1. Buton ON/OFF motor

Apăsați acest buton pentru a porni hota; viteza (puterea) de aspiratie 1 este selectată.

Când hota este pornită (la orice viteză), apăsați pe acest buton pentru a o opri.

2. Buton pentru reducerea vitezei (puterii) de aspiratie

3. Buton pentru mărirea vitezei (puterii) de aspiratie-viteza selectată se poate distinge după culoarea panoului:

Viteza (puterea) de aspiratie 1: alb strălucitor

Viteza (puterea) de aspiratie 2: albastru deschis

Viteza (puterea) de aspiratie 3: bleumarin

Viteza (puterea) de aspiratie intensivă: bleumarin clipitor

Nota: Viteza (puterea) de aspiratie intensivă este activă pentru o perioadă de timp limitată (aproximativ 5 minute), după care hota este poziționată automat pe viteza (puterea) de aspiratie 2.

4. Buton ON/OFF iluminat

Hota este echipată cu un sistem care poate notifica printr-un indicator dedicat, atunci când este necesar să se efectueze operațiuni de întreținere a filtrelor.

Indicatorul de saturatie al filtrului separator de grăsimi este întotdeauna activ.

Verificați starea de saturatie a filtrului de carbon:

Opriti hota.

Apăsați și mentineți apăsat butonul 2 pentru 2 secunde.

Important! Nu prelungiți durata apăsării, acest lucru poate modifica setările indicatorului de saturație (vezi paragraful următor "Activarea indicatorului de saturațe a filtrului de cărbune activ").

Iluminare clipitoare a panoului: indicatorul de saturatie al filtrului de cărbune este dezactivat, hota este gata pentru funcționare in versiunea aspirantă/cu ventilație.

Pentru a utiliza hota in versiune filtrantă, indicatorul de saturatie al filtrului de cărbune trebuie activat.

Iluminare constantă a panoului: indicatorul de saturatie al filtrului de cărbune este activat, hota este gata pentru functionare in versiunea filtrantă.

Pentru a utiliza hota în versiune aspirantă/cu ventilație, indicatorul de saturație al filtrului de carbon activ trebuie să fie dezactivat.

Activarea indicatorului de saturatie a filtrului de cărbune activ:

Opriți hota.

Apăsați și mențineți apăsat butonul 2 pentru mai mult de 5 secunde.

Iluminarea panoului se va schimba din "clipitoare" în "constantă" pentru a indica faptul că activarea este efectuată cu succes.

Dezactivarea indicatorului de saturatie a filtrului de cărbune activ:

Opriți hota.

Apăsați și mențineți apăsat butonul 2 pentru mai mult de 5 secunde.

Iluminarea panoului se va schimba din "constantă" în "clipitoare" pentru a indica faptul că activarea este efectuată cu succes.

Indicatorul de saturatie filtre

Panoul se iluminează la intervale regulate:

în roşu constant, pentru a indica faptul că este necesar să se efectueze lucrări de întreținere a filtrului separator de grăsimi în roşu clipitor, pentru a indica faptul că este necesar să se efectueze lucrări de întreținere a filtrul de cărbune activ.

Pentru a reseta indicatorul saturatie:

Opriti hota.

Apăsați și mentineți apăsat butonul 2 pentru aproximativ 5 secunde.

Executați operațiunile de întreținere a filtrului.

Alarma pentru Temperatură

Hota este echipată cu un senzor de temperatură care activează motorul în cazul în care temperatura în zona de control este prea mare.

Această stare persistă până când temperatura scade sub pragul de alarmă.

Alarmă Temperatură

Hota este echipată cu un senzor de temperatură care activează motorul în cazul în care temperatura în zona display-lui este prea ridicată.

Această condiție persistă până când temperatura nu coboară sub pragul de alarmă.

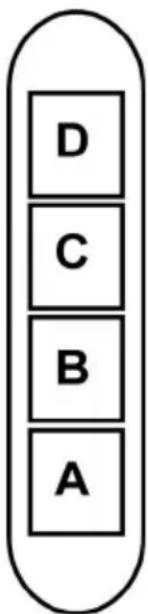

Modelul cu panou de comandă cu 4 butoane

A. Întrerupător lumini ON/OFF.
B. Întrerupător ON/OFF și selectare rapidă 1 (dacă sunt puțini aburi și fum)
B+C. Selectare rapidă 2 (dacă cantitatea de aburi și fum este medie)
B+D. Selectare rapidă 3 (dacă cantitatea de aburi și fum este mare)

Întreținerea

Atenție! Înainte de orice intervenție de curățenie și întreținere, deconectați hota de la rețeaua electrică, scoțând ștecherul sau deconectând întrerupătorul general al locuinței.

Curățarea

Hota trebuie curățată frecvent (cel puțin cu aceeași frecvență cu care se curăță filtrele anti-grăsime), fie în interior cât și în exterior. Pentru curățare folositii un material îmbibat cu detergenti lichizi neutri. Evitați folosirea produselor pe bază de abrazivi NU FOLOSITI ALCOOL!

Atenție: Nerespectarea normelor de curățare a hotei și de înlocuire a filtrelor conduce la potențiale riscuri de incendii. Vă sfătuim să respectați îndeaproape instrucțiunile prezente în acest manual.

Producătorul își declină orice responsabilitate în cazul daunelor la motor sau incendiilor provocate aparatului și derivate dintr-o utilizare sau întreținere incorectă precum și din nerespectarea instrucțiunilor conținute în acest manual.

Panou

Fig. 6-17

Întreținerea panoului

Demontare:

Extrageți cu fermitate (LATURA INFERIOARĂ) și rotiți în sus.

Curățarea:

Panoul trebuie să fie curățat cu aceeași frecvență ca și filtrul de grăsime, utilizați o lavetă umezită cu detergenți lichizi neutri.

Evitați utilizarea produselor abrazive. NU UTILIZAȚI ALCOOL!

Montarea :

Procedați în sensul invers al montării.

Atenție! Verificați întotdeauna ca panoul să fie bine fixat la locul lui.

Filtru anti-grăsimi

Fig. 7-14

Captează particulele de grăsime care apar în timpul pregătirii alimentelor.

Trebuie curățat cel puțin o dată pe lună (sau când sistemul care indică nivelul de saturație a filtrelor – dacă este prevăzut pentru modelul achiziționat – indică această necesitate), cu detergenți neagresivi, în mașina de spălat vase, la temperaturi reduce și ciclu scurt. (Tmax: 70°C)

În timpul spălării în mașina de spălat vase părțile metalice se pot decolora.

Filtrul trebuie uscat în cuptor la o temperatură de max 100°C timp de o oră; în cazul în care filtrul este încă umed repetați operația.

Înlocuiti filtrul cel puțin o dată la 2 ani.

Pentru demontarea filtrului trageți mânerul de prindere cu resort.

Filtru de cărbune (numai pentru versiunea filtrantă)

Fig. 13

Reține mirosurile neplăcute, derivate în urma procesului de coacere.

Saturația filtrului de cărbune depinde de folosirea mai mult sau mai puțin prelungită a tipului de mașina de gătit precum și de curățarea regulară a filtrului pentru grăsime. În orice caz, cartușul filtrului trebuie înlocuit cel mult la fiecare patru luni.

NU-I spălați sau refolosiți

Filtru de cărbune circular

Aplicați unul pe margine pentru acoperirea ambelor grilaje de protecție a rotorului motorului, apoi rotiți în sens orar.

Pentru demontare rotiți în sens antiorar.

Înlocuirea becurilor

Hota este dotată cu un sistem de iluminare bazat pe tehnologia LED.

LEDURILE garantează o iluminare optimă, o durată de până la 10 ori mai mare față de becurile tradiționale și permit economisirea a 90% de energia electrică.

Pentru înlocuire adresați-vă serviciului de asistență tehnică.
