| Značka | ELICA |
| Model | Amelie MATWH/F/85 |
| Typ produktu | Odsavač par |
| Šířka | 85 cm |
| Elektrické napájení | 230 V ~ 50 Hz |
| Výkon motoru | Neuvedeno |
| Počet rychlostí | 4 (1, 2, 3, Intenzivní) |
| Typ ovládání | Dotykové |
| Osvětlení | LED |
| Průměr výstupu vzduchu | 150 mm (odhad) |
| Režim odvodu | Venkovní nebo vnitřní recirkulace |
| Tukový filtr | Kovový, mytelný v myčce |
| Aktivní uhlíkový filtr | Volitelný pro recirkulační verzi, životnost 4 měsíce |
| Minimální bezpečná vzdálenost (elektrická deska) | 50 cm |
| Minimální bezpečná vzdálenost (plynová deska) | 65 cm |
| Hladina hluku | Neuvedeno |
| Energetická třída | Neuvedena |
| Hmotnost netto | ~15 kg (odhad) |
| Certifikace | EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591 |
| Záruka | Viz podmínky prodejce |
| Dodávané příslušenství | Montážní hmoždinky, návod k použití |
| Použití | Pouze pro domácí použití |
Často kladené otázky - Amelie MATWH/F/85 ELICA
Dotazy uživatelů ohledně Amelie MATWH/F/85 ELICA
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Kuchyňský odsavač par ve formátu PDF zdarma! Najděte svůj návod Amelie MATWH/F/85 - ELICA a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. Amelie MATWH/F/85 značky ELICA.
NÁVOD K OBSLUZE Amelie MATWH/F/85 ELICA
CS Návod na montáž a používání
SK Návod k montáži a užití
Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestoř je projektován pro odsávání dýmů a par při vaření a je určen pouze k domácím účelům.
Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použití, údržba a montáz zůstávají nezměněny.
! Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení či stěhování si zajistěte, aby zůstala společně s přístrojem.
! Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti.
! Neměň te elektrickou či mechanickou úpravu výroku anebo vývodního zařízení.
! Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.
Poznámka: detaily označené symbolem “(*)” jsou volitelné doplňky, dodáváné pouze pro některé modely nebo součástky, které je nutné dokoupit.
Výměna žárovek
Pozor! Ñenapojujte přístroj na elektrickou síť, dokud nebyla zcela dokončena jeho instalace.
Před provedením jakéhokoliv úkonu čištění nebo údržby, je třeba odpojit kryt od elektrické sítě tak, že se odpojí od zásuvky nebo vypnutím hlavního vypínače obytné jednotky.
Při všech instalačních a údržbových pracích používejte pracovní rukavice.
Přístroj není určen k používání pro děti nebo pro osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi, které s ním nemají zkušenost a neznají ho. Tyto osoby můžou s přístrojem zacházet pouze tehdy, kdy jsou pod dohledem odborného personálu nebo jsou speciálně vyškoleny k jeho použití osobou odpovědnou za jejich bezpečnost.
Děti musí být pod dohledem, aby si s přístrojem nehrály.
Nikdy nepoužívejte kryt bez správně namontované mříže!
Kryt nesmí být NIKDY používán jako odkládací plocha. Může se tak stát pouze ve specificky uvedených případech.
Místnost musí být vybavena dostatečnou ventilací, v případě, že je kuchyňský kryt používán současně s jinými přístroji s plynovým spalováním nebo spalováním jinými palivy.
Odsávaný vzduch nesmí být odváděn do odvodu používaného pro odpad kouřů z přístrojů na plynové spalování nebo spalování jiných paliv.
Je přísně zakázáno vařit jídla s volným plamenem pod krytem. Použití otevřeného plamene je škodlivé pro filtry a může se stát příčinou požárů, je tedy třeba se mu vyhnout v každém případě.
Smažení je třeba provádět pouze za stálé kontroly, aby nenastala situace, kdy se olej přehřeje a dojde k jeho vznícení.
Přístupné části se mohou značně rozpálit, pokud jsou používány současně s varným zařízením.
Pokud se týká technických a bezpečnostních opatření, která je třeba zaujmout při odvádění kouře, je třeba úzce dodržovat normy místních odpovědných orgánů.
Kryt je třeba často čistit jak vnitřně, tak z vnějšku (ALESPOŇ JEDNOU ZA MĚSÍC), je třeba v každém případě dodržovat vše, co je uvedeno v návodu k údržbě popsaném v tomto manuálu).
Nedodržování norem čištění krytu a výměny a čištění filtrů se může stát příčinou požárů.
Nepoužívejte či nenechávejte digestoř bez řádně nastavených svíditel a nevystavujte se tak nebezpečí elektrického výboje.
Výrobce se zříká jakékoliv odpovědnosti za eventuální nepříjemnosti, škody nebo požáry způsobené na přístroji, které jsou následkem nedodržování pokynů uvedených v tomto manuálu.
Tento spotřebič je označený v souladu s evropskou směrnicí 2002/96/ES o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.
Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je
nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.
Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.
Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.
Přístroj byl navržen, testován a vyroben v souladu s:
- Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
(Osobitý mezinárodní výbor pro rádiové rušení, pozn. překl)
Doporučení pro správné použití s cílem snížit dopad na životní prostředí:
Zapněte digestoř na minimální rychlost, když začnete s vařením a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podpornou rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování účinnosti snižování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržování jeho účinnosti.
Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.
POZOR! Pokud instalace šroubů a úchytných zařízení není provedena v souladu s tímto návodem, hrozí nebezpečí úrazu elektrickým proudem.
Použití
Digestoř je možné použít s odsáváním mimo místnost, nebo s recirkulačním filtrem pro čištěním vzduchu v místnosti.
Odsávání mimo místnost
Páry jsou vyváděny mimo místnost odtahovím potrubím upevněného na spojovací přírubě.
Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.
Pozor! Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.
Horizontální část odtahového potrubí musí mít lehký sklon směrem nahoru (přibližně 10°), tak aby vzduch mohl být odváněn směrem ven snadněji.
Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vyňaty.
Napojte digestoř na odtahového potrubí se stejným průměrem jako vývod vzduchu (spojovací příruba).
Použití odtahového potrubí s menším průměrem způsobí snížení výkonu a zvýšení hluku.
Za to výrobce odmítá jakoukoliv zodpovědnost.
! Používejte co nejkratší odtahové potrubí.
! Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°).
! Vyhněte se zásadním změnám sekce vedení odtahu.
! Používejte odtahové potrubí s co nejhladším vnitřním povrchem.
! Materiál použitý pro odtahové potrubí musí odpovídat platným normám.
Odsávání s recilkulací
Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachů. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.
Instalace
Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 50cm v případě elektrických sporáků 65cm v případě plynových či smíšených sporáků.
Pokud návod na instalaci varného zařízení na plyn doporučují větší vzdálenost, je třeba se tímto pokynem řídit.
Elektrické připojení
Sítové napětí musí odpovídat napětí uvedenému na štítku s charakteristikamii umístěnému uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od síte v podmínkách kategorie přepětí III, v souladu s pravidly instalace.
Pozor! Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.
Digestoř je vybavena speciálním napájecím kabelem; v případě poškození kabelu vyžádejte si ho u servisní služby.
Instalace
Před zahájením instalace:
- Zkontrolujte, zda má zakoupený výrobek vhodné rozměry pro zvolený prostor instalace.
- Odložte filtr/y s aktivním uhlím – jsou-li dodány (viz příslušný odstavec). Je třeba jej/je namontovat zpět v případě, že hodláte používat odsavač ve filtrační verzi.
- Zkontrolujte, zda se uvnitř odsavače nenachází (z přepravních důvodů) materiál příslušenství (například sáčky se šrouby, záruky atd.), případně je vyjměte a uschovejte.
- Pokud je to možné, odpojte a odstraňte nábytek nacházející se pod a kolem prostoru instalace za účelem získání lepšího přístupu ke stropu/stěně, na který/ou má být odsavač nainstalován. Dále je třeba v rámci možností co nejlépe ochránit nábytek a všechny součásti potřebné pro instalaci. Zvolte si rovný povrch a pokryjte jej ochrannou fólií, na kterou uložíte odsavač a součásti příslušenství.
- Dále zkontrolujte, zda je v blízkosti prostoru instalace odsavače (v prostoru přístupném i po montáži odsavače) dostupná zásuvka elektrického rozvodu a zda bude možné provést připojení zařízení na odvádění kouře směrem ven (platí pouze pro odsávací verzi).
- Provedte všechny potřebné zednické práce (např.: instalaci zásuvky elektrického rozvodu a/nebo realizaci otvoru pro průchod kouřové trubky).
Digestoř je dodávána se speciálními hmoždinkami, které jsou vhodné pro zavěšení do většiny stropních konstrukcí. Přesto by měl zavěšení provést kvalifikovaný odborný pracovník, který rozhodne, zda jsou tyto hmoždinky vhodné pro místní typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost stropu pro digestoř.
V případě existence panelů a/nebo stěn a/ nebo /postranních závěsných skříněk si ověřte zda existuje dostatečný prostor pro montáž digestoře a zda je stále možné přístupovat bez problémů k řídícímu panelu.
Jako dodatečnou součást vybavení je možno zakoupit estetický komín, je třeba si ověřit u servisního střediska, zda model, který jste si pořídili toto umožňuje.
Radíme instalovat digestoř po zakoupení komínu k bezpečnému ověření nejvhodnější instalace.
Provoz
V případě velmi intenzivní koncentrace kuchyňských par použijte maximální sací výkon. Doporučuje se zapnout digestoř 5 minut před zahájením vaření a vypnout ji cca 15 minut po ukončení vaření.
Model s dotykovými tlačítky
T4
T3 +
T2 -
T1 ⏻
K volbě funkci digestoře postačí lehký dotek ovladačů.
- Tlačítko ON/OFF motoru
Stiskněte toto tlačítko pro zapnutí digestoře; bude zvolena rychlost (výkon) odsávání 1.
Se zapnutou digestoří (jakákoliv rychlost) stiskněte toto tlačitko pro vypnutí digestoře.
-
Tlačítko pro snížení rychlosti (výkonu) odsávání
-
Tlačítko pro zvýšení rychlosti (výkonu) odsávání - zvolenou rychlost lze rozeznat podle barvy panelu:
Rychlost (výkon) odsávání 1: jasně bílá
Rychlost (výkon) odsávání 2: světle modrá
Rychlost (výkon) odsávání 3: modrá
Intenzivní rychlost (výkon) odsávání: modrá světélkující
Poznámka: Intenzivní rychlost (výkon) odsávání se aktivuje na omezenou dobu (přibližně 5 minut), poté se digestoř automaticky nastaví na rychlost (výkon) odsávání 2.
- Tlačítko ON/OFF osvětlení
Ukazatel zanesení
Digestoř je vybavena systémem, který je prostřednictvím příslušného ukazatele schopný upozornit, kdy je nutné provést údržbu filtrů.
Ukazatel zanesení tukového filtru je stále funkční.
Kontrola stavu ukazatele zanesení uhlíkového filtru:
Vypněte digestoř.
Stiskněte a přidržte stisknuté tlačítko 2 na 2 vteřiny.
Důležité! Nepřidržujte tlačítko stisknuté příliš dlouho, protože může dojít ke změně nastavení ukazatele zanesení (viz následující odstavec "Aktivace ukazatele zanesení uhlikového filtru").
Světélkující osvětlení panelu: ukazatel zanesení uhlíkového filtru není aktivní, digestoř je připravena pro provoz v režimu odsávání.
Pro použití digestoře ve filtračním režimu musí být ukazatel zanesení uhlíkového filtru aktivován.
Nepřerušované osvětlení panelu: ukazatel zanesení uhlíkového filtru je aktivní, digestoř je připravena pro provoz ve filtračním režimu.
Pro použití digestoře v režimu odsávání musí být ukazatel zanesení uhlíkového filtru vypnutý.
Aktivace ukazatele zanesení uhlíkového filtru:
Vypněte digestoř.
Stiskněte a přidržte stisknuté tlačítko 2 na déle než 5 vteřiny.
Osvětlení panelu se přepne ze "světélkování" na "nepřerušované" osvětlení, což znamená, že aktivace byla provedena.
Vypnutí ukazatele zanesení uhlíkového filtru:
Vypněte digestoř.
Stiskněte a přidržte stisknuté tlačítko 2 na déle než 5 vteřiny.
Osvětlení panelu se přepne z "nepřerušovaného" osvětlení na
"světélkování", což znamená, že vypnutí bylo provedeno.
Ukazatel zanesení filtrů
V pravidelných intervalech se panel rozsvítí:
červeným nepřerušovaným světlem, což znamená, že je nutné provést údržbu tukového filtru
červeným světélkujícím světlem, což znamená, že je nutné provést údržbu uhlíkového filtru
Reset ukazatele zanesení:
Vypněte digestoř.
Stiskněte a přidržte stisknuté tlačítko 2 na přibližně 5 vteřin.
Provedte údržbu filtru.
Teplotní alarm
Digestoř je vybavena snímačem teploty, který aktivuje motor v případě, kdy je teplota v prostoru ovládání přiliš vysoká.
Tento stav přetrvává, dokud teplota neklesne pod mez alarmu.
Alarm Temperatura
Digestoř je vybavena čidlem temperatury, které uvede motor do provozu v případě, že temperatura v okolí displeje je příliš vysoká.
Tato podmínka zůstává až do okamžiku, kdy temperatura poklesne pod poplašnou úroveň.

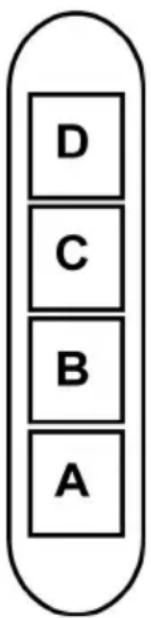

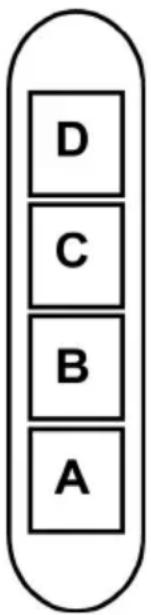

Model s ovladačem s 4 tlačítky
A. Zapnutí/vypnutí osvětlení
B. Zapnutí/vypnutí odsávání a nastavení nejnižšího sacího stupně.
B+C. Zapnutí středního sacího stupně
B+D. Zapnutí maximálního sacího výkonu
Údržba
Pozor! Před jakoukoliv operací čištění či údržby odpojte digestoř od elektrické sítě, vyjměte zátrčku anebo vypněte hlavní spínač bytu.
Čištění
Digestoř musí být často čištěna, jak uvnitř tak zevně (alespoň stejně často jako je prováděna údržba filtrů proti mastnotám).
Pro čištění je třeba použít látku navlhčenou
neutrálními tekutými čistícími prostředky.
Nepouživejte prostředky obsahující brusné látky.
NEPOUŽIVEJTE ALKOHOL!
Pozor: nedodržení norem čištění přístroje a vyměňování filtrů by mohlo vést k požárům. Doporučujeme tedy dodržovat návod k použití.
Výrobce odmítá jakoukoliv zodpovědnost za škody na motoru, požáry způsobené nesprávnou údržbou či nedodržením výše uvedeného upozornění.
Panel
Obr. 6-17
Údržba panelu
Odmontování:
vyjměte energicky (DOLNÍ STRANA) a otáčejte směrem nahoru.
čištění:
Panel je třeba čistit stejně často jako filtr proti mastnotám, používejte látku navlhčenou neutrálnímí tekutými čistícími prostředky.
Nepoužívejte brusné prostředky. NEPOUŽÍVEJTE ALKOHOL!
Montáž :
postupujte obráceným způsobem než při odmontování.
Pozor! Ověřte si vždy, že panel je dobře upevněn na správném místě.
Tukový filtr
Obr. 7-14
Zadržuje částice tuku uvolňující se při vaření.
Je třeba čistit alespoň jednou měsíčně (nebo když systém detekující nasycení filtru - pokud je na modelu ve vašem vlastnictví – indikuje tuto nutnost) s neagresivními čisticími prostředky, lze mýt v myčce při nízké teplotě a krátkém cyklu. (Tmax 70°C)
Při mytí v myčce na nádobí může dojít k vyblednutí kovových částí.
Filtr musí být vysušen v troubě při teplotě max. 100°C po dobu jedné hodiny; v případě, kdy je filtr ještě vlhký, zopakujte operaci.
Vyměňte filtr nejméně jednou za 2 roky.
Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.
Filtr s aktivním uhlíkem (jen u filtrační verze)
Obr. 13
Tento filtr pohlcuje nepříjemné pachy vznikající při vaření. Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce.
NEMÜŽE být umýván či regenerován.
Kruhový filtr s uhlíkem
Umístěte po jednom na každé straně k pokrytí obou ochranných mřížek rotoru motoru a pak otáčejte ve směru hodinových ručiček.
K odmontování otáčejte proti směru hodinových ručiček.
Výměna žárovek
Digestoř je vybavena osvětlovacím systémem založeným na technologii DIOD.
DIODY zaručují optimální osvětlení, s trvanlivostí až 10 krát delší než tradiční svídtila a umožňují úspory 90% elektrické energie.
Pro výměny se obraťte na servisní službu.
Nepoužívajte a nenechávajte digestor bez riadne nastavených svietidiel a nevystavujte sa tak nebezpečenstvu elektrického výboja.
Tento spotrebič je označený v súlade s európskou smernicou 2002/96/ES o likvidácii elektrického a elektronického zariadenia (WEEE).
Použitie odvodových trubíc a otvorov do steny s menším priemerom má za následok zníženie odsávadsej výkonnosti e drastické zvýšenie hlučnosti.
V tejto zásluhe sa vyhýba každej zodpovednosti.
Elektrické napojenie
Model s dotykovými tlačidlami
T4
T3 +
T2 -
T1 ⏻
Stlačit' toto tlačidlo pre zapnutie odsávača pary, zvolí sa rýchlost' (výkon) odsávania 1.
Pri zapnutom odsávači pary (akákol'vek rýchlost'), stlačit toto tlačidlo pre vypnutie odsávača pary.
2. Tlačidlo zníženia rýchlosti (výkonu) odsávania
Indikátor nasýtenosti tukového filtra je stále aktivny.
Indikátor nasýtenosti filtrov
Vykonat' údržbu filtra.
Alarm Teploty
Model s ovládačom so 4 tlačidlami
Pred akokoľvek operáciou čistenia či údržby odpojte digestor od elektrické siete, vyberte vidlicu zo zásuvky alebo vypnite hlavný spínač bytu.
Čistenie
Vytiahnút's rozhodnutím (DOLNÁ STRANA) a otočit'smerom nahor.
Čistenie:
Na odpojenie protitukových filtrov potiahnite za pružinový háčik.
Kôli odmontovaniu pootočit' oproti smeru hodinových ručičiek.
Výmena žiaroviek
Odsávač pary je vybavený systémom osvetlenia založenom na technoloógii LED.
