Marca	Kärcher
Modelo	WS 50
Categoría	Humidificador (ablandador de agua)
Tipo de producto	Ablandador de agua por intercambio iónico
Peso de transporte	35 kg
Capacidad de resina	12,5 litros
Presión de agua de entrada	2 a 6 bares
Temperatura de agua de entrada	5°C a 30°C
Capacidad de producción (según dureza)	Hasta 10 m³ (a 5 °dH)
Visualización	Contador volumétrico de esfera, batería CR2032
Alimentación	Ninguna (mecánica), batería para contador
Funciones	Ablandamiento del agua, regeneración por resina o regenerador WS
Mantenimiento	Verificación diaria, lubricación de las ruedas cada 3 meses, reemplazo de resina
Seguridad	Protección anticongelante, despresurizar antes del mantenimiento, gafas de protección
Piezas de repuesto	Resina (6.761-031.0), bujía filtrante (6.761-361.0), junta, tensor
Uso conforme	Agua de red o calidad comparable, no para agua potable

Preguntas frecuentes - WS 50 Kärcher

¿Cómo instalar el ablandador de agua Kärcher WS 50?

Coloque el aparato sobre una superficie plana y estable. Conecte la entrada de agua bruta (agua de red) y la salida de agua blanda a los consumidores. Abra el suministro de agua y purgue el sistema abriendo la válvula de purga hasta que no salga más aire. Respete la presión de agua entre 2 y 6 bares y una temperatura de 5°C a 30°C.

¿Cómo regenerar la resina?

Hay dos posibilidades: si posee el regenerador WS, conecte la instalación al regenerador y siga su manual. De lo contrario, reemplace la resina en el depósito (intercambiador) vaciando la resina vieja y vertiendo nueva resina (ref. 6.761-031.0) - 12,5 litros para el WS 50. Luego llene el depósito con agua y vuelva a montar la instalación.

¿Cuál es la capacidad de producción según la dureza del agua?

La capacidad varía según la dureza del agua bruta. Por ejemplo, a 5 °dH, la capacidad es de 10 m³; a 10 °dH, 5 m³; a 20 °dH, 2,5 m³. Consulte la tabla en el manual para valores intermedios. El contador volumétrico muestra el volumen de agua blanda producido.

¿Cómo vaciar el aparato en caso de riesgo de congelación?

Retire el flexible entre el filtro y el depósito y deje que el depósito se vacíe. Abra y vacíe el filtro. Retire el flexible en la conexión de agua blanda. Incline la unidad sobre los raíles de transporte y abra la válvula de drenaje en el flexible. Asegúrese de que el agua se haya drenado completamente antes de poner la instalación a prueba de heladas.

¿Qué hacer en caso de fuga?

Verifique primero que el adaptador de conexión esté bien apretado con una llave. Si la fuga persiste, inspeccione las juntas y reemplácelas si es necesario. Asegúrese de que todas las conexiones estén bien selladas. En caso de duda, contacte al servicio postventa.

¿Cómo reemplazar la resina?

Despresurice la instalación. Retire los flexibles, afloje el tensor y retire la unidad del marco. Desenrosque el adaptador del depósito y extraiga el tubo ascendente. Gire el depósito para recoger la resina vieja. Enjuague el depósito con agua, luego vierta la nueva resina (12,5 litros para WS 50) usando un embudo. Llene con agua, vuelva a colocar el tubo ascendente asegurándose de que esté centrado, luego vuelva a montar la instalación.

¿Qué tipo de batería para la visualización?

El contador volumétrico de esfera utiliza una batería de tipo CR2032. Verifique regularmente el nivel de batería mostrado en la pantalla y reemplácela si es necesario.

¿El agua tratada es potable?

No, el agua ablandada por este aparato no debe utilizarse para la producción de agua potable. Está destinada exclusivamente a usos técnicos, como limpieza o alimentación de máquinas. El aparato no cumple con las normas para agua potable.

¿Cómo limpiar el filtro?

Verifique diariamente la suciedad de la bujía filtrante. Si está sucia, reemplácela por una nueva (ref. 6.761-361.0). Para el prefiltro, use la llave proporcionada para desmontarlo y limpiarlo. Asegúrese de que el aparato esté despresurizado antes de cualquier intervención.

¿Qué hacer si el aparato no produce agua blanda?

Verifique primero si la instalación está agotada: si tiene un regenerador WS, regenere la instalación. De lo contrario, reemplace la resina. Verifique también el estado de la boquilla filtrante inferior en el tubo ascendente: si está defectuosa, reemplácela. Asegúrese de que todas las conexiones sean correctas y que el suministro de agua esté abierto.

MANUAL DE USUARIO WS 50 Kärcher

Indicaciones generales . . . ES . . 1

Indicaciones de seguridad . ES . . 1

Descripción del aparato . . . ES . . 2

Preparativos ES 2

Funcionamiento ES 2

Cuidados y mantenimiento. ES . . 3

Subsanación de averías . . . ES . . 3

Uso previsto

- Las instalaciones de descalcificación de agua WS 50 y WS 100 solo se pueden usar exclusivamente para descalcificar agua. El agua solo se puede usar con fines técnicos. La instalación es apropiada para agua urbana o agua con calidad equiparable. La instalación trabaja de acuerdo al principio del proceso de intercambio de iones en el intercambio neutro. - La instalación no se puede usar para producir agua potable (¡posiblemente nocivo para la salud!).

Requisitos para el funcionamiento

• El agua de alimentación (agua no depurada) tiene que estar libre de hierro, manganeso, metales pesados, aceite, así como grandes cantidades de sustancias orgánicas. El agua potable cumple estas condiciones. - Si se puede superar la presión previa del agua de alimentación (máx. 6 bar), en el conducto que va a la instalación de descalcificación de agua hay que integrar un dispositivo protector contra la sobrepresión.

Temperatura del agua de alimentación (agua no depurada)	min: 5°C máx: 30°C
Temperatura ambiente Siempre en configuración	>0°C máx: 40°C
Presión previa del agua de alimentación (agua no depurada	min: 2 bares máx.: 6 bares sin martillo de agua

Indicaciones generales

Definición del concepto

Agua no depurada

Agua no tratada, generalmente agua potable, agua urbana o agua de manantial.

Agua blanda

Con una instalación de descalcificación, el agua tratada no contiene endurecedores como calcio o magnesio.

Intercambiador

También llamado depósito o recipiente de filtro. Este contiene resina intercambiadora de iones con la que se descalcifica el agua.

Resina intercambiadora de iones

Material filtrante en el recipiente intercambiador con el que se descalcifica el agua.

Regeneración

La regeneración de la resina intercambiadora de iones se realiza mediante un enjuague con una solución salina. Para ello se necesita el regenerador WS.

Tubo ascendente

El tubo ascendente está situado en el centro del recipiente intercambiador y deriva el agua desde abajo de vuelta al adaptador de conexión.

Boquilla filtrante

En el extremo inferior del tubo ascendente está la boquilla filtrante que mantiene la resina en el recipiente, pero deja pasar el agua.

Protección del medio ambiente

Los materiales de embalaje son reciclables. Por favor, no tire el embalaje a la basura doméstica; en vez de ello, entréguelo en los puntos oficiales de recogida para su reciclaje o recuperación.

Los aparatos viejos contienen materiales valiosos reciclables que deben ser entregados para su aprovechamiento posterior. Por este motivo, entregue los aparatos usados en los puntos de recogida previstos para su reciclaje.

Indicaciones sobre ingredientes (REACH)

Encontrará información actual sobre los ingredientes en:

En todos los países rigen las condiciones de garantía establecidas por nuestra empresa distribuidora. Las averías del aparato serán subsanadas fácilmente dentro del período de garantía, siempre que se deban a defectos de material o de fabricación. En caso de garantía, le rogamos que se dirija con el comprobante de compra al distribuidor donde adquirió el aparato o al servicio al cliente autorizado más próximo a su domicilio.

Piezas de repuesto

Emplear únicamente repuestos originales de KARCHER. Al final de este manual de instrucciones encontrará una lista resumida de repuestos.

Símbolos del manual de instrucciones

△Peligro

Advierte de un peligro inminente que acarrea lesiones de gravedad o la muerte.

Advertencia

Advierte de una situación que pueda ser peligrosa, que pueda acarrear lesiones de gravedad o la muerte.

Precaución

Indicación sobre una situación que pueda ser peligrosa, que pueda acarrear lesiones leves o daños materiales.

Indicaciones de seguridad

-Las personas que tengan que ver con el montaje, la reparación y el manejo de la instalación deben tener la calidad apropiada, poder las normativas correspondientes y respetar el manual de instrucciones. -Las alteraciones y modificaciones no autorizadas por el fabricante están prohibidas por motivos de seguridad.

Empleo

• Antes de utilizar el equipo con sus dispositivos de trabajo, compruebe que esté en perfecto estado y que garantice la seguridad durante el servicio. Si no está en perfecto estado, no debe utilizarse.
• El fabricante no asume responsabilidad alguna por los daños que pudieran derivarse de un uso inadecuado o incorrecto.

Manejo

• Este aparato no es apto para ser utilizado por personas con capacidades físicas, sensoriales e intelectuales limitadas. Los niños o las personas no instruidas sobre su uso no deben utilizar el aparato. Se debe supervisar a los niños para asegurarse de que no juegan con el aparato.
• El aparato solo debe ser utilizado por personas que hayan sido instruidas en el manejo o se les haya encargado expresamente el uso.
• Colocar el aparato sobre una superficie llana y asegurarlo para evitar que se mueva de forma accidental (p. ej. colocando una cuña debajo de las ruedas).
• No mover el aparato en terreno no apropiado.

Peligro

Peligro de lesiones

Operar, revisar y limpiar el aparato solo con gafas protectoras.

Las conexiones insertables están bajo presión; antes de soltarlas, quitar la presión a la instalación.

Descripción del aparato

En caso de detectar que faltan accesorios o que han surgido daños durante el transporte, informe a su distribuidor.

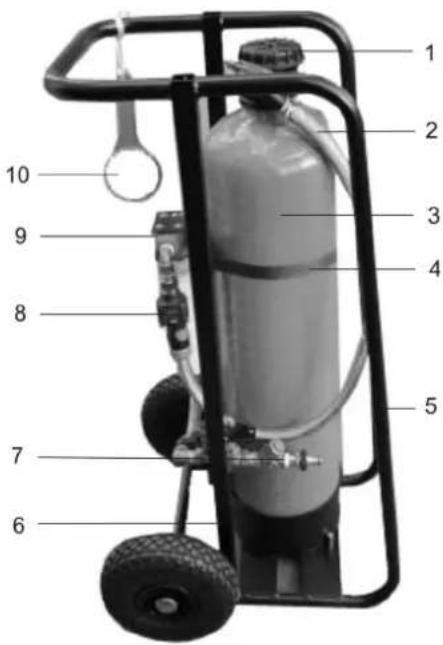

1 Adaptador del depósito/conexión 2 Manguera de conexión bajo el estado de depresión. 3 Depósito (intercambiador) 4 Cinturón de sujeción 5 Carriles de transporte 6 Bastidor, móvil 7 Separador de suciedad con el colector de suciedad 8 Reloj temporizador 9 Filtro 10 Llave para el prefiltro

Preparativos

Transportar el aparato

Precaución

Peligro de lesiones. Al mover la instalación, procurar que no se supere la carga personal. Transportar de pie en un vehículo o sobre carriles de transporte en horizontal y asegurar según corresponda.

Descarga

△Peligro

Peligro de lesiones, peligro de daños. Respetar el peso del aparato para la carga.

Peso de transporte (WS 50) 35 kg (WS 100) 40 kg

→ Descarga de la instalación:

tirar de la instalación por el eje de las ruedas para sacarla del vehículo y posar en el suelo por el borde de carga. Coger por el asa y posar totalmente.

Cargar la instalación:

cargar siguiendo los pasos a la inversa.

Conducción del aparato

→ Sujetar la instalación por el asa, bascular atrás y desplazar o tirar de ella. Tras el desplazamiento, posar la instalación sobre una superficie llana y estable.

Funcionamiento

Controles diarios antes de operar la instalación

• Comprobar la hermetización de la instalación.
• Comprobar el estado de la batería (indicador de estado de la batería en la pantalla del temporizador). Cambiar si es necesario. Tipo de batería CR2032.
• Examinar el cinturón de sujeción y cambiarlo si fuera necesario.
• Comprobar la suciedad de la bujía filtrante y sustituir si es necesario (n.º de pedido 6.761-361.0).

Conectar el equipo.

△Peligro

¡Peligro de vuelco! Colocar las mangueras de conexión de forma que la instalación no pueda volcar al tirar de las mangueras. ¡Peligro de tropezar! Colocar las mangueras de forma que no se puedan producir lesiones (p. ej. por tropiezos).

Precaución

La instalación se tiene que montar a prueba de heladas durante el uso. Se tienen que tener en cuenta las conexiones necesarias con el suministro de agua y el usuario de agua blanda.

Al conectar la unidad se tienen que respetar las normas vigentes correspondientes y las directrices del abastecedor.

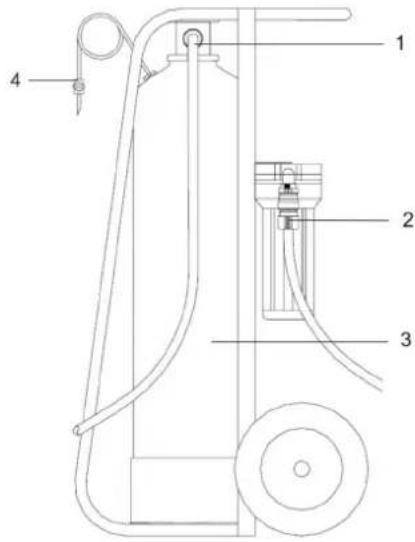

1 Salida de agua blanda 2 Alimentación de agua no depurada 3 Depósito (intercambiador) 4 Válvula de vaciado/ventilación

→ Conectar la alimentación de agua no depurada (agua urbana). Conectar el usuario a la calidad de la toma de agua blanda.

Producir agua blanda

→ Abrir el suministro de agua y llenar el depósito (intercambiador). → Ventilar el sistema, para ello abrir la válvula de ventilación hasta que no salga más aire.

Calcular la capacidad de agua blanda

→ Calcular la dureza del agua no depurada con el instrumento de medición de dureza (n.º de pedido 6.768-003.0), o consultar al suministrador. → Consultar la capacidad de agua blanda en la tabla.

La cantidad de producción se puede mostrar con el temporizador.

Reloj temporizador

El reloj temporizador se conecta automáticamente tan pronto como fluye agua.

Si se pulsa brevemente el botón, se puede cambiar de una pantalla a otra.

En la pantalla del reloj temporizador se puede ver lo siguiente:

- Contador de volumen 1: muestra la calidad de agua blanda generada en litros. Indicación: para restablecer el contador de volumen, pulsar el botón durante al menos 2 segundos. Contador de volumen 2

Indicación: también los contadores de volumen se pueden restablecer independientemente uno del otro.

• Cantidad de flujo automática: muestra el caudal actual en litros/min. Indicación: si se pulsa el botón durante al menos 2 segundos, se cambia de litros/min a gal/min.

Regeneración

Para determinar el agotamiento del agua blanda hay 2 posibilidades: - a través de la pantalla del contador de volumen en la pantalla del reloj temporizador.

• midiendo la dureza del agua en la calidad de agua blanda con el instrumento de medición de dureza para agua blanda (n.º de pedido 6.768-004.0).

Regenerar la instalación agotada

Para regenerar la instalación hay 2 posibilidades.

- Si hay un regenerador WS: conectar la instalación al regenerador WS. Consultar la descripción del manual de instrucciones del regenerador WS. - Sustituir el relleno de resina del depósito (intercambiador).

Sustituir el relleno de resina del depósito

→ Despresurizar la instalación. → Extraer la manguera de la toma de agua blanda. → Extraer la manguera de conexión del filtro/depósito. → Soltar el cinturón de sujeción y extraer la unidad del bastidor. → Soltar el adaptador del depósito con llave y desenroscar. → Sacar el tubo ascendente del depósito. Girar el depósito y recoger la resina en un recipiente apropiado. → Aclarar el recipiente con agua. → Rellenar con resina nueva (n.º de pedido 6.761-031.0 - 25 kg).

Indicación: Para llenar usar un embudo, enjuagar la resina con agua.

WS 50 - 12,5 litros

WS 100 - 25 litros

→ Después de rellenar con resina, llenar el recipiente hasta arriba con agua. → Insertar el tubo ascendente en el recipiente (no utilizar herramienta), rellenar con agua y, simultáneamente, presionar hacia abajo hasta alcanzar el suelo. Indicación: procurar que el tubo ascendente esté en el centro del depósito. → Montar de nuevo la instalación en el orden inverso.

Cuidados y mantenimiento

Indicaciones generales

△Peligro

Peligro de lesiones

Operar, revisar y limpiar el aparato solo con gafas protectoras.

Las conexiones insertables están bajo presión, antes de soltarlas, quitar la presión a la instalación.

Riesgo de helada

Precaución

¡Peligro de daños! Vaciar el depósito en caso de riesgo de heladas.

Vaciar el depósito en caso de riesgo de heladas

1 Válvula de vaciado 2 Carriles de transporte

Extraer la manguera situada entre el filtro y el depósito y ponerla en marcha para que se vacíe. Abrir y vaciar el filtro. Extraer la manguera de la toma de agua blanda. Bascular la unidad en los carriles de transporte. Abrir la válvula de vaciado a la manguera. Indicación: Colocar la válvula lo más baja posible del depósito para facilitar la salida del agua.

Una vez vaciado el agua, se puede exponer la instalación a las heladas.

Trabajos de mantenimiento

Controles diarios antes de operar la instalación

• Comprobar la estanqueidad de la instalación.
• Comprobar el estado de la batería (indicador de estado de la batería en la pantalla del temporizador). Cambiar si es necesario. Tipo de batería CR2032.
• Examinar el cinturón de sujeción y cambiarlo si es necesario.
• Comprobar la suciedad de la bujía filtrante y sustituirla si es necesario (n.º de pedido 6.761-361.0).

Mantenimiento cada 3 meses

Lubricar el alojamiento de la rueda. Comprobar si las mangueras y los acoplamientos están dañados.

Subsanación de averías

Sin agua blanda

Instalación agotada

Si hay un regenerador WS: conectar la instalación al regenerador WS y regenerar. Sustituir el relleno de resina del depósito (intercambiador).

Salida de resina

Boquilla inferior del tubo ascendente defectuosa

Sustituir la boquilla.

Falta de estanqueidad

El adaptador de conexión no está correctamente

Apretar el adaptador con llave.

Junta defectuosa

Comprobar y sustituir.

Lea el manual original antes de utilizar su aparato.

Adaptador de conexión mal apretado

Válvula de la columna ascendente defectuosa

Sustituir la boquilla.
