Mærke	Kärcher
Model	WS 50
Kategori	Luftfugter (vandblødgører)
Produkttype	Vandblødgører ved ionbytning
Transportvægt	35 kg
Harpikskapacitet	12,5 liter
Vandtryk ind	2 til 6 bar
Indgående vandtemperatur	5°C til 30°C
Produktionskapacitet (afhængig af hårdhed)	Op til 10 m³ (ved 5 °dH)
Display	Volumenmåler med urskive, batteri CR2032
Strømforsyning	Ingen (mekanisk), batteri til måler
Funktioner	Vandblødgøring, regenerering med harpiks eller WS regenerator
Vedligeholdelse	Daglig kontrol, smøring af hjul hver 3. måned, udskiftning af harpiks
Sikkerhed	Frostbeskyttelse, trykløsning før vedligeholdelse, beskyttelsesbriller
Reservedele	Harpiks (6.761-031.0), filterpatron (6.761-361.0), pakning, spænder
Korrekt brug	Ledningsvand eller sammenlignelig kvalitet, ikke til drikkevand

Ofte stillede spørgsmål - WS 50 Kärcher

Hvordan installeres Kärcher WS 50 vandblødgøreren?

Placer apparatet på en plan og stabil overflade. Tilslut indløbet af råt vand (ledningsvand) og udløbet af blødt vand til forbrugerne. Åbn vandforsyningen og udluft systemet ved at åbne udluftningsventilen, indtil der ikke kommer mere luft ud. Overhold vandtrykket mellem 2 og 6 bar og en temperatur på 5°C til 30°C.

Hvordan regenereres harpiksen?

Der er to muligheder: Hvis du har WS regeneratoren, tilslut installationen til regeneratoren og følg dens manual. Ellers udskift harpiksen i beholderen (udveksleren) ved at tømme den gamle harpiks og hælde ny harpiks (ref. 6.761-031.0) - 12,5 liter til WS 50. Fyld derefter beholderen med vand og genmonter installationen.

Hvad er produktionskapaciteten afhængig af vandets hårdhed?

Kapaciteten varierer afhængig af det rå vands hårdhed. F.eks. ved 5 °dH er kapaciteten 10 m³; ved 10 °dH, 5 m³; ved 20 °dH, 2,5 m³. Se tabellen i manualen for mellemliggende værdier. Volumenmåleren viser mængden af produceret blødt vand.

Hvordan tømmes apparatet ved risiko for frost?

Fjern slangen mellem filteret og beholderen og lad beholderen tømmes. Åbn og tøm filteret. Fjern slangen ved blødvandstilslutningen. Vip enheden på transportskinnerne og åbn aftapningsventilen ved slangen. Sørg for, at vandet er helt løbet ud, før installationen sættes i frostsikring.

Hvad gør man ved en lækage?

Kontrollér først, at tilslutningsadapteren er korrekt spændt med en nøgle. Hvis lækagen fortsætter, inspicér pakningerne og udskift dem om nødvendigt. Sørg for, at alle forbindelser er tætte. Hvis du er i tvivl, kontakt kundeservice.

Hvordan udskiftes harpiksen?

Gør installationen trykløs. Fjern slangerne, løsn spænderen og tag enheden ud af rammen. Skru adapteren af beholderen og fjern stigrøret. Drej beholderen for at opsamle den gamle harpiks. Skyl beholderen med vand, og hæld derefter den nye harpiks (12,5 liter til WS 50) i med en tragt. Fyld med vand, sæt stigrøret tilbage, og sørg for, at det er centreret, og genmonter installationen.

Hvilken type batteri til displayet?

Volumenmåleren med urskive bruger et batteri af typen CR2032. Kontrollér regelmæssigt batteriniveauet vist på skærmen, og udskift det om nødvendigt.

Er det behandlede vand drikkeligt?

Nej, det blødgjorte vand fra dette apparat må ikke bruges til produktion af drikkevand. Det er udelukkende beregnet til tekniske formål, såsom rengøring eller forsyning af maskiner. Apparatet er ikke i overensstemmelse med drikkevandsstandarder.

Hvordan rengøres filteret?

Kontrollér dagligt filterpatronens tilstopning. Hvis den er tilstoppet, udskift den med en ny (ref. 6.761-361.0). Til forfilteret skal du bruge den medfølgende nøgle til at afmontere og rengøre det. Sørg for, at apparatet er trykløst, før du udfører nogen handling.

Hvad gør man, hvis apparatet ikke producerer blødt vand?

Kontrollér først, om installationen er opbrugt: Hvis du har en WS regenerator, regenerer installationen. Ellers udskift harpiksen. Kontrollér også tilstanden af den nederste filterdyse på stigrøret: Hvis den er defekt, udskift den. Sørg for, at alle forbindelser er korrekte, og at vandforsyningen er åben.

BRUGSANVISNING WS 50 Kärcher

Generelle henvisninger... DA .. 1

Sikkerhedsanvisninger . . . DA . . 1

Beskrivelse af apparatet . . . DA . . 2

Forberedelse. DA 2

Drift DA 2

Pleje og vedligeholdelse . . . DA . . 3

Afhjælpning af fejl . . . . . . DA . . 3

Bestemmelsesmæssig anvendelse

Vandblødgøringsanlæggene WS 50 og WS100 må udelukkende bruges til blødgøring af vand.

Vandet må kun bruges til tekniske formål.

Anlægget er egnet for industrivand, hhv. vand med lignende kvalitet.

Anlægget arbejder efter princippet af ionudskiftningsmetoden i neutraludskiftning.

• Anlægget må ikke bruges til produktion af drikkevand (mulige sundhedsskader!).

Generelle henvisninger

Definition af begreber

Ravand

Ubehandlet vand, mest drikkevand, industrivand eller brøndvand

Blødvand

Vand som blev behandlet med et blødgøringsanlæg, indeholder ingen stoffer som indgår i hærdningsstrukturen som f.eks. calcium og magnesium.

Udskifter

Også kaldt filterbeholder eller filtrantk. Denne indeholder ion-udskiftningsharpiksen, med hvilken vandet blødgøres.

Ion-udskifterharpiks

Filtermateriale i udskifterbeholderen, med hvilket vandet blødgøres.

Regeneration

Regenerationen af ion-udskifterharpiksen gennemføres via skylning med saltopløsning. Hertil bruges WS regeneratoren.

Stigrør

Stigrøret står centralt i udskifterbeholderen og leder vandet nedefra tilbage til tilslutningsadapteren.

Filterdyse

I stigrørets nederste ende sidder filterdysen, som holder harpiksen i beholderen, men lader vandet strømme igennem.

Miljøbeskyttelse

Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug.

Udtjente apparater indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Aflever derfor udtjente apparater på en genbrugsstation eller lignende.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser.

Eventuelle fejl på apparatet afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis De ønsker at gøre garantien gældende, bedes De henvende Dem til Deres forhandler eller nærmeste kundeservice medbringende kvittering for købet.

Reservedele

Benyt udelukkende originale reservedele fra KARCHER. Bag i denne betjeningsvejledning finder De en oversigt over reservedele.

Symbolerne i driftsvejledningen

Risiko

En umiddelbar truende fare, som kan føre til alvorlige personskader eller død.

Advarsel

Sikkerhedsanvisninger

• Personer som er betroet med opstilling, vedligeholdelse og betjening af anlægget, skal være tilsvarende kvalificeret og kende og overholde de tilsvarende forskrifter og driftsvejledningen.
• Modifikationer og ændringer som ikke er godkendt fra producenten er af sikkerhedsgrunde forbudt.

Anvendelse

• Maskinen og dens arbejdsanordninger skal kontrolleres med henblik på fejlfri tilstand og driftssikkerhed, inden maskinen tages i brug. Hvis maskinen ikke er i en fejlfri tilstand, må den ikke benyttes.
• Producenten garanterer ikke for eventuelle skader, som er forårsaget af ikke bestemmelsesmæssig brug eller ukorrekt betjening af apparatet.

Betjening

• Dette apparat er ikke beregnet til brug af personer med nedsatte fysiske, sensoriske eller mentale evner.

Højtryksrenseren må ikke anvendes af børn eller af personer, der ikke er blevet instrueret i brugen.

Børn skal være under opsyn, så de ikke har mulighed for at lege med maskinen.

• Apparatet må kun anvendes af personer, som er blevet instrueret i brugen, og som udtrykkeligt er blevet opfordret hertil.
• Placer anlægget på en plan overflade og sikr det mod at rulle bort (f.eks. ved at lægge en kile under hjulene).
• Bevæg anlægget ikke i uegnet terræn.

Risiko

Fysisk risiko!

Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved transportskader.

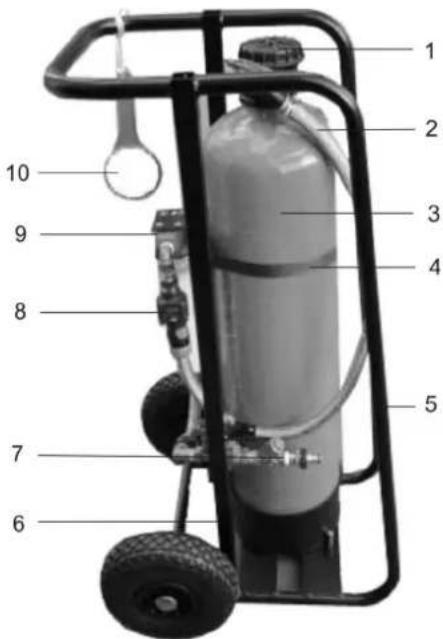

1 Tankadapter/til slutningsadapter 2 Forbindelsesslange filter/tank 3 Tank (udskifter) 4 Spænderem 5 Transportskinner 6 Ramme, bevægeligt 7 Snavsadskiller med snavssamler 8 Måleur 9 Filter 10 Nøgle til forfilter

Forberedelse

Transport af maskinen

Forsigtig

Fysisk risiko! Hvis anlægget bevæges, skal der holdes øje med, at den personlige belastbarhed ikke overskrides. Transport stående i kredsløb eller liggende på transportskinnerne og tilsvarende sikret.

Aflæsning

Risiko

Fare for tilskadekomst, fare for beskadigelse! Hold øje med maskinens vægt ved læsningen!

Transportvægt (WS 50) 35 kg (WS 100) 40 kg

Aflæs anlægget:

Træk anlægget på hjulenes aksel ud af kredsløb og placer det på jorden over læssekanten. Tag fat i grebet og opstil anlægget helt.

Læs anlægget:

Læs anlægget i omvendt rækkefølge.

Kørsel med maskinen

Hold anlægget fast i grebet, tip det tilbage og skub eller træk. Efter anlægget kører, skal det placeres stabilt på en plan overflade.

Drift

Daglige kontroller for driften

• Kontroller om anlægget er tæt.
• Kontroller batteristatus (batteri-status-indikator i displayet "Måleur"), udskift evt. batteri, type CR2032.
• Kontroller spænderemmen, udskift evt.
• Kontroller filterlyset, udskift evt. (bestillingsnr. 6.761-361.0).

Tilslutte anlægget

Risiko

Risiko for at vælte! Nedlæg tilslutningsslangerne således, at anlægget ikke kan vælte, hvis der trækkes i slangerne.

Under brugen skal anlægget opstilles således, at det er frostfrit. De nødvendige forbindelser til vandforsyningsnettet og til blødgøringsvandforbrugerne skal overholdes.

Ved tilslutning af enheden skal de gældende standarder samt forskrifterne fra forsyningsselskaberne overholdes.

Tilslut tilførselsvand (byvand). Tilslut forbrugere på blødgøringsvandtilslutningens udgang.

Producere blødvand

Åbn vandforsyningen og lad tanken (udskifteren) fylde op. Udluft systemet, åbn hertil udluftningsventilen, indtil der ikke længere træder luft ud.

Produktionsmængden kan vises via måleuret.

Måleur

Måleuret tilkobles automatisk, så snart der strømmer vand.

Et kort tryk på knappen kan skifte de forskellige visninger.

I målerens display kan følgende vises: Volumentæller 1 viser den producerede mængde blodvand i liter

Bemærk: Nulstilling af volumentællen foretages via et tryk på knappen i mindst 2 sekunder.

Volumentæller 2

Bemærk: Begge volumentæller kan nulstilles separat.

• Automatik Gennemstrømningsmængde viser den aktuelle gennemstrømningsmængde i liter/min.

Bemærk: Via et tryk på knappen i mindst 2 sekunder skifter visningen mellem liter/min og gal/min.

Regeneration

For at fastlægge blodvandets "udmattelse" findes der to muligheder:

• via visningen af volumentælleren på målerens display.
• via måling af vandets hårdhed på blodvandsudgangen med en hårdhedsmåler for blodvand (bestillingsnr. 6.768-004.0).

Regenerere et udmattet anlæg

Til regeneration af anlægget findes 2 muligheder.

Hvis WS regeneratoren er til stede: Tilslut anlægget til WS regeneratoren. Beskrivelsen hertil kan aflæses i driftsvejledningen WS regenerator.

→ Tag trykket fra anlægget. → Træk slangen fra blodvandstilslutningen. → Træk forbindelsesslange filter/tank ud. → Løsn spænderemmen og tag enheden ud af rammen. → Løsn tankadapteren med nøglen og skru den ud. → Træk stigrør ud af tanken. → Vend tanken og opsaml harpiksen med en egnet beholder. → Skyl tanken med vand. Påfyld ny harpiks (bestillingsnr. 6.761-031.0 - 25 kg).

Bemærk: Brug en tragt til påfyldning, skyl harpiksen ind med vand.

WS 50 - 12,5 liter

WS 100 - 25 liter

→ Efter påfyldning af harpiksen skal tanken fyldes op med vand. → Sæt stigrøret ind i tanken (brug ikke værktøj), fyld med vand og tryk det samtidigt forsigtigt ned indtil bunden er nået.

Bemærk: Hold øje med, at stigrøret sidder centralt i tanken.

Anlægget monteres igen i omvendt rækkefølge.

Stikforbindelser er trykførende og skal være trykløse, inden de løsnes fra anlægget.

Frostfare

Forsigtig

Risiko for beskadigelse! Tøm tanken ved frostfare.

Tøm tanken ved frostfare

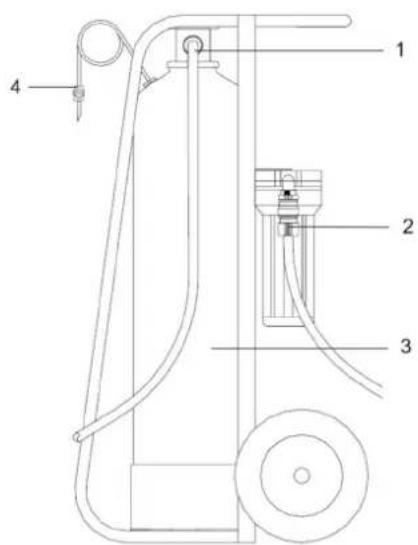

1 Tømningsventil 2 Transportskinner

→ Træk slangen ud mellem filter og tank og dræn den. Åbn og tøm filteret. → Træk slangen fra blødvandstilslutningen. Tip enheden på transportskinnerne. Åbn tømningsventilen ved slangen. Bemærk: Placer ventilen helst meget langt for enden af tanken, det letter tømning af vandet i tanken.

Hvis vandet er tømt, kan anlægget udsættes for frost.

Vedligeholdelsesarbejder

• Kontroller om anlægget er tæt.
• Kontroller batteristatus (batteri-status-indikator i displayet "Maleur"), udskift evt., batterity CR2032.
• Kontroller spænderemmen, udskift evt. - Kontroller filterlyset, udskift evt. (bestillingsnr. 6.761-361.0).

Vedligeholdelse hver 3 måneder

Smør hjullejer. - Kontroller slanger og koblinger for skader.

Hvis WS regeneratoren er til stede: Tilslut anlægget til WS regeneratoren og lad det regenerere. → Udskifte harpiksfyldningen i tanken (udskifter).

Harpiks træder ud

Nedre dyse på stigrøret defekt

Erstat dyser.

Utæthed

Tilstrupningsadapter/DDK

Stram adapteren med nøglen. Tætning defekt → Kontroller og udskift.
