Marka	Kärcher
Model	WS 50
Kategori	Nemlendirici (su yumuşatıcı)
Ürün Türü	İyon değişimli su yumuşatıcı
Nakliye Ağırlığı	35 kg
Reçine Kapasitesi	12,5 litre
Giriş Su Basıncı	2 ila 6 bar
Giriş Su Sıcaklığı	5°C ila 30°C
Üretim Kapasitesi (sertliğe göre)	10 m³'e kadar (5 °dH'de)
Ekran	Kadranlı hacim sayacı, CR2032 pil
Güç Kaynağı	Yok (mekanik), sayaç için pil
Fonksiyonlar	Su yumuşatma, reçine veya WS rejeneratörü ile rejenerasyon
Bakım	Günlük kontrol, her 3 ayda bir tekerleklerin yağlanması, reçine değişimi
Güvenlik	Donma koruması, bakımdan önce basıncı boşaltma, koruyucu gözlük
Yedek Parçalar	Reçine (6.761-031.0), filtre kartuşu (6.761-361.0), conta, gergi
Kullanım Amacı	Şebeke suyu veya benzer kalite, içme suyu için değil

Sık sorulan sorular - WS 50 Kärcher

Kärcher WS 50 su yumuşatıcı nasıl kurulur?

Cihazı düz ve sabit bir yüzeye yerleştirin. Ham su (şebeke suyu) girişini ve yumuşak su çıkışını tüketicilere bağlayın. Su beslemesini açın ve hava kaçana kadar tahliye vanasını açarak sistemi havasını alın. Su basıncını 2 ila 6 bar ve sıcaklığı 5°C ila 30°C arasında tutun.

Reçine nasıl rejenere edilir?

İki olasılık vardır: WS rejeneratörünüz varsa, kurulumu rejeneratöre bağlayın ve kılavuzunu izleyin. Aksi takdirde, tanktaki (değiştirici) eski reçineyi boşaltarak ve yeni reçine (ref. 6.761-031.0) dökerek değiştirin - WS 50 için 12,5 litre. Daha sonra tankı suyla doldurun ve kurulumu yeniden monte edin.

Su sertliğine göre üretim kapasitesi nedir?

Kapasite ham su sertliğine göre değişir. Örneğin, 5 °dH'de kapasite 10 m³; 10 °dH'de 5 m³; 20 °dH'de 2,5 m³. Ara değerler için kullanım kılavuzundaki tabloya bakın. Hacim sayacı üretilen yumuşak su hacmini gösterir.

Donma riski durumunda cihaz nasıl boşaltılır?

Filtre ile tank arasındaki hortumu çıkarın ve tankın boşalmasını bekleyin. Filtreyi açıp boşaltın. Yumuşak su bağlantısındaki hortumu çıkarın. Üniteyi taşıma raylarına yatırın ve hortumdaki tahliye vanasını açın. Kurulumu dondan korumaya almadan önce suyun tamamen aktığından emin olun.

Sızıntı durumunda ne yapılmalı?

Öncelikle bağlantı adaptörünün bir anahtarla doğru sıkıldığını kontrol edin. Sızıntı devam ederse, contaları inceleyin ve gerekirse değiştirin. Tüm bağlantıların sızdırmaz olduğundan emin olun. Şüphe durumunda müşteri hizmetlerine başvurun.

Reçine nasıl değiştirilir?

Kurulumu basınçsız hale getirin. Hortumları çıkarın, gergiyi gevşetin ve üniteyi çerçeveden çıkarın. Tank adaptörünü sökün ve yükseltici tüpü çıkarın. Eski reçineyi toplamak için tankı döndürün. Tankı suyla durulayın, ardından bir huni kullanarak yeni reçineyi (WS 50 için 12,5 litre) dökün. Su doldurun, yükseltici tüpü ortalandığından emin olarak geri yerleştirin ve kurulumu yeniden monte edin.

Ekran için hangi tip pil kullanılır?

Kadranlı hacim sayacı CR2032 tipi pil kullanır. Ekranda görünen pil seviyesini düzenli olarak kontrol edin ve gerektiğinde değiştirin.

Arıtılmış su içilebilir mi?

Hayır, bu cihaz tarafından yumuşatılan su içme suyu üretimi için kullanılmamalıdır. Sadece temizlik veya makine beslemesi gibi teknik amaçlar içindir. Cihaz içme suyu standartlarına uygun değildir.

Filtre nasıl temizlenir?

Filtre kartuşunun kirlenmesini günlük olarak kontrol edin. Kirlenmişse yenisiyle değiştirin (ref. 6.761-361.0). Ön filtre için, sökmek ve temizlemek için verilen anahtarı kullanın. Herhangi bir müdahaleden önce cihazın basınçsız olduğundan emin olun.

Cihaz yumuşak su üretmezse ne yapmalı?

Öncelikle kurulumun tükenip tükenmediğini kontrol edin: WS rejeneratörünüz varsa kurulumu rejenere edin. Aksi takdirde reçineyi değiştirin. Ayrıca yükseltici tüp üzerindeki alt filtre memesinin durumunu kontrol edin: arızalıysa değiştirin. Tüm bağlantıların doğru olduğundan ve su beslemesinin açık olduğundan emin olun.

KULLANIM KILAVUZU WS 50 Kärcher

Genel bilgiler. TR 1

Güvenlik uyarıları TR 1

Cihaz tanımı TR 2

Ön hazırlık TR 2

Çalıştırma TR 2

Koruma ve Bakım TR 3

Arıza yardımı TR 3

Kurallara uygun kullanım

-WS 50 ve WS100 su sertliği giderme sistemleri sadece suyun sertliğini gidermek için kullanılmalıdır.

Su, sadece teknik amaçlarla kullanılmalıdır.

Sistem, şehir suyu ve benzer kalitedeki sular için uygundur.

Sistem, nötr alışverişte iyon alışverişi yöntemine göre çalışır.

• Sistem, içme suyu üretimi için kullanılmamalıdır (olası sağlık sorunları!).

Çalışma için ön koşullar

Giriş suyu (ham su) demir, manganez, ağır metaller, yağ ve büyük miktarlarda organik maddeler içermemelidir. İçme suyu bu koşulları karşılar. Giriş suyu basıncı (maks. 6 bar) aşılırsa, su sertliği giderme sistemine giren giriş hattına bir aşırı basınca karşı koruma tertibatı takılmalıdır.

Giriş suyunun su sıçakkı).(ham su)	min: 5°CMaks: 30 °C
Çevre sıçakkıSürekliÇalışa sirasindo	> 0 °CMaks: 40 °C
Giriş suyunun,on basınci(ham su	min: 2 barmaks: 6 barsu kaçağ ol-madan

Genel bilgiler

Kavram tanımlaması

Ham su

İşlenmemiş su; genellikle içme suyu, şehir suyu veya kuyu suyu.

Yumuşak su

Sertlik giderme sistemiyle işlenmiş su; kalsiyum veya magnezyum gibi sertleştiriciler içermez.

Eşanjör

Filtre kabı veya filtre tankı olarak da adlandırılır. Bu bileşen, suyun sertliğinin giderildiği iyon değiştirme reçinesi içerir.

İyon değiştirme reçinesi

Suyun sertliğinin giderildiği değiştirme kabındaki filtre malzemesi.

Rejenerasyon

İyon değiştirme reçinesinin rejenerasyonu, bir yemek tuzu çözeltisiyle yıkanarak gerçekleşir. Bunun için WS rejeneratörüne ihtiyaç duyulur.

Çıkış borusu

Çıkış borusu, değiştirme kabının merkezinde durur ve suyu alttan bağlantı adaptörüne geri iletir.

Filtre memesi

Çıkış borusunun alt ucunda, reçineyi kapta tutan fakat suyu geçiren litre memesi bulunur.

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Ambalaj malzemelerini evinizin çöpüne atmak yerine lütfen tekrar kullanılabilecekleri yere gönderin.

Eski cihazlarda, yeniden değerlendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Bu nedenle eski cihazları lütfen öngörülen toplama sistemleri aracılığıyla imha edin.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres:

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize başvurunuz.

Yedek parçalar

Sadece orijinal KARCHER yedek parçaları kullanın. Bir yedek parça genel bakışını bu kullanım kılavuzunun sonunda bulabilirsiniz.

Kullanım kılavuzundaki semboller

Tehlike

Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlikeye karşı uyarır.

Uyarı

Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir duruma karşı uyarır.

Dikkat

Hafif bedensel yaralanmalara ya da maddi hasarlara neden olabilecek olası tehlikeli bir durum uyarısı.

Güvenlik uyarıları

• Sistemin kurulumu, periyodik bakımı ve kullanımıyla ilgilenen kişiler gerekli niteliğe sahip olmalı, ilgili yönetmelikleri ve kullanma kılavuzunu bilmeli ve dikkate almalıdır. Tadilatlar veya üretici tarafından onaylanmamış değişiklikler yapılması, güvenlik nedenleriyle yasaktır.

Kullanım

- Cihaz, çalışma düzenekleriyle birlikte kullanılmadan önce düzgün durum ve çalışma güvenliği kontrollerinden geçirilmelidir. Eğer hasar veya eksik var ise kullanılmamalıdır. - Üretici, amacına uygun olmayan ya da hatalı kullanım sonucu oluşan hasarlar için sorumluluk üstlenmez.

Kullanımı

• Bu cihazın kısıtlı fiziksel, duyusal veya ruhsal özelliklere sahip kişiler tarafından kullanılması sakıncalıdır.

Cihaz çocuklar veya eğitimsiz kişiler tarafından kullanılmamalıdır.

• Cihaz, sadece kullanım konusunda eğitim almış ve kullanım için açık bir şekilde görevlendirilmiş kişiler tarafından kullanılmalıdır. - Cihazı düz bir yüzeye koyun ve kaymaya karşı emniyete alın (örn. tekerleklerin altına takozlar koyarak). Cihazı uygun olmayan bir arazide hareket ettirmeyin.

△ Tehlike

Yaralanma tehlikesi!

Cihazı sadece koruyucu gözlükle kullanın, bakıma tabi tutun ve temizleyin.

Soket bağlantıları basınç altındadır. Soket bağlantılarını gevşetmeden önce sistemdeki basıncı boşaltın.

Cihaz tanımı

Aksesuarların eksik olması durumunda ya da nakliye hasarlarında yetkili satıcınızı bilgilendirin.

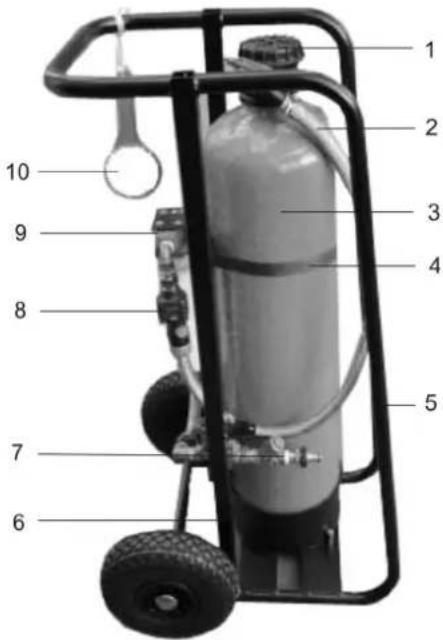

1 Tank adaptörü/bağlantı adaptörü 2 Filtre/tank bağlantı hortumu 3 Tank (eşanjör) 4 Gergi kayışı 5 Taşıma rayları 6 Çerçeve, hareketli 7 Kir tutucuyla birlikte kir ayırıcı 8 Ölçüm saati 9 Filtre 10 Ön filtreli anahtar

Ön hazırlık

Cihazın taşınması

Dikkat

Yaralanma tehlikesi! Sistemi hareket ettirirken, insanların kaldırabileceği maksimum yükün aşılmamasına dikkat edin. → Araç içinde taşırken dik veya taşıma rayları üzerinde yatay konumda taşıyın ve gerekli şekilde emniyete alın.

İndirme

△ Tehlike

Yaralanma tehlikesi, hasar tehlikesi! Yükleme sırasında cihazın ağırlığına dikkat edin!

Taşima ağırkıngı

(WS 50) 35 kg (WS 100) 40 kg

→ Sistemin kamyondan indirilmesi: Sistemi tekerlek dingilinden tutarak araçtan çekin ve yükleme kenarı üzerinde zemine oturtun. Tutamaktan tutun ve dik konuma getirin.

Sistemin yüklenmesi: Ters sırada yükleyin.

Cihazı sürme

→ Sistemi tutamaktan tutun, geriye doğru yatırın ve itin veya çekin. Hareket ettirdikten sonra sistemi düz bir yüzey üzerine ve durma güvenliği sağlanacak şekilde yerleştirin.

Çalıştırma

Çalışmadan önceki kontroller

• Sisteme sızdırmazlık kontrolü yapın. Akü durumunu (ölçüm saatinin ekranında akü durum göstergesi) kontrol edin, gerekirse aküyü değiştirin. Akü tipi CR2032. Gergi kayışını kontrol edin, gerekirse değiştirin. Filtre soketindeki kirlenmeyi kontrol edin, gerekirse soketi değiştirin (Sipariş No. 6.761-361.0).

Cihazın bağlanması

△ Tehlike

Devrilme tehlikesi! Bağlantı hortumlarını, sistem hortumlardan çekilerek devrilmeyecek şekilde döşeyin.

Tökezlenme tehlikesi! Hortumları, yaralanma oluşmayacak şekilde döşeyin (örn. tökezlenme nedeniyle).

Dikkat

Sistem, kullanım sırasında donma oluşmayacak şekilde kurulmalıdır. Su beslemesine ve yumuşak su tüketicisine gerekli alan bağlantıları dikkate alınmalıdır.

Ünite bağlanırken, tedarik şirketinin geçerli normları ve yönetmeliklerine dikkat edilmelidir.

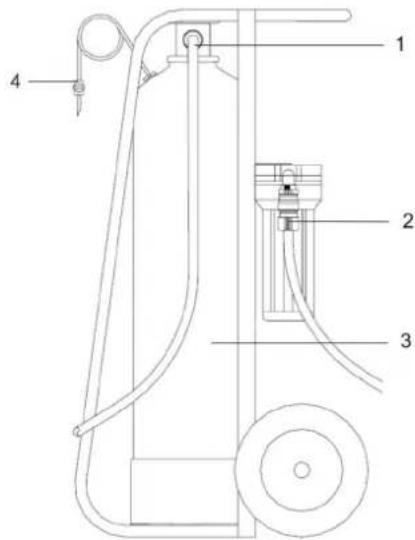

1 Yumuşak su çıkışı 2 Ham su girişi 3 Tank (eşanjör) 4 Boşaltma/hava tahliye valfi → Ham su girişini (şehir suyu) bağlayın. Tüketiciyi, yumuşak su bağlantısının çıkışına bağlayın.

Yumuşak su üretimi

→ Su beslemesini açın ve tankı (eşanjör) doldurun. → Sistemin havasını alın, bunun için, hiç hava çıkmayana kadar hava tahliye valfini açın.

Yumuşak su kapasitesinin belirlenmesi

→ Ham suyun su sertliğini sertlik ölçme aksesuarı (Sipariş No. 6.768-003.0) ile belirleyin veya tedarik şirketine sorun. → Yumuşak su kapasitesini aşağıdaki tablodan okuyun.

→ Üretim miktarı ölçüm saati üzerinden gösterilebilir.

Ölçüm saati

Suyun akmasıyla birlikte ölçüm saati otomatik olarak açılır.

Butona kısa süreli basılarak farklı göstergelere geçilebilir.

Ölçüm saatinin ekranında aşağıdakiler gösterilebilir: -Hacim sayacı 1

Üretilen yumuşak su miktarını litre cinsinden gösterir.

Uyarı: Hacim sayacı, butona en az 2 saniye basılarak sıfırlanır.

-Hacim sayacı 2 Uyarı: Her iki hacim sayacı da birbirlerinden bağımsız olarak sıfırlanabilir. - Otomatik -Akış miktarı

Güncel akış miktarı litre/dakika cinsinden gösterir.

Uyarı: Butona en az 2 saniye basılarak gösterge litre/dakika ile galon/dakika arasında değişir.

Rejenerasyon

Yumuşak su tüketimini belirlemek için 2 olanak bulunmaktadır:

• Ölçüm saatinin ekranındaki hacim sayacı göstergesi üzerinden. Yumuşak su çıkışındaki su sertliği, yumuşak su sertlik ölçme aksesuarı ile ölçülerek (Sipariş No. 6.768-004.0).

Tükenen sistemin rejenerasyonu

Sistemin rejenerasyonu için 2 olanak bulunmaktadır.

• WS regeneratörü mevcutsa: Sistemi WS regeneratörüne bağlayın. Bu konudaki açıklamayı WS regeneratörünün kullanma kılavuzundan alın. Tank (eşanjör) içindeki reçine dolumunu değiştirin.

Tank içindeki reçine dolumunun değiştirilmesi

→ Sistemi basınçsız duruma getirin. → Hortumu yumuşak su bağlantısından çekin. → Filtre/tank bağlantı hortumunu çekin. → Gergi kayışını çözün ve üniteyi çerçeveden çıkartın. Tank adaptörünü anahtarla gevşetin ve sökün. Çıkış borusunu tanktan çekin. → Tankı ters çevirin ve reçineyi uygun bir kapta toplayın. → Tankı suyla yıkayın. → Yeni reçine doldurun (Sipariş No. 6.761-031.0 - 25 kg).

Uyarı: Doldurmak için bir huni kullanın, reçineyi suyla yıkayın.

WS 50 - 12.5 litre

WS 100 - 25 litre

→ Reçine doldurulduktan sonra, tanka komple su doldurun. → Çıkış borusunu tanka dokun (alet kullanmayın), suyla doldurun ve aynı anda, zemine ulaşana kadar dikkatlice aşağı bastırın.

Uyarı: Çıkış borusunun tankın merkezinde olmasına dikkat edin.

→ Sistemi sırayla toplayın.

Koruma ve Bakım

Genel bilgiler

△ Tehlike

Yaralanma tehlikesi!

Cihazı sadece koruyucu gözlükle kullanın, bakıma tabi tutun ve temizleyin.

Soket bağlantıları basınç altındadır. Soket bağlantılarını gevşetmeden önce sistemdeki basıncı boşaltın.

Donma tehlikesi

Dikkat

Hasar görme tehlikesi! Donma tehlikesinde tankı boşaltın.

Donma tehlikesinde tankın boşaltılması

1 Boşaltma valfi 2 Taşıma rayları

→ Hortumu filtre ve tank arasından çekin ve boşaltın. → Filtreyi açın ve boşaltın. → Hortumu yumuşak su bağlantısından çekin. → Üniteyi taşıma raylarının üzerine yatırın. → Hortumdaki boşaltma valfini açın. Uyarı: Valfi mümkün olduğunca tankın altına getirin, bu sayede tanktaki suyun tahliyesi kolaylaşır.

Su tahliye olduktan sonra sistem donmaya maruz kalabilir.

Bakım çalışmaları

Çalışmadan önceki günlük kontroller

• Sistemi sızdırmazlık kontrolü yapın.
• Akü durumunu (ölçüm saatinin ekranında akü durum göstergesi) kontrol edin, gerekirse aküyü değiştirin. Akü tipi CR2032.
• Gergi kayışını kontrol edin, gerekirse değiştirin. -Filtre soketindeki kirlenmeyi kontrol edin, gerekirse soketi değiştirin (Sipariş No. 6.761-361.0).

Her 3 ayda bir bakım

• Tekerlek rulmanlarını yağlayın. Hortumlara ve kavramalara hasar kontrolü yapın.

Arıza yardımı

Yumuşak su yok

Sistem tükenmiş

→ WS rejeneratörü mevcutsa: Sistemi WS rejeneratörüne bağlayın ve rejenere edin. Tank (eşanjör) içindeki reçine dolumunu değiştirin.

Reçine çıkışı

Çıkış borusunun altındaki meme arızalı

→ Memeyi değiştirin.

Sızdırma

Bağlantı adaptörü doğru sıkılmamış

Adaptörü anahtarla sıkın

Conta arızalı

→ Kontrol edin ve değiştirin.

Cihazınızı ilk kez kullanmadan önce bu orijinal kullanım kılavuzunu okuyun, ardından talimatlara uygun hareket edin. İleride başvurmak üzere saklayın.

Bu orijinal kullanım kılavuzunu, cihazınızı ilk kez kullanmadan önce okuyun, ardından talimatlara uygun hareket edin. İleride başvurmak üzere saklayın.

İçindekiler

Amacına uygun kullanım RU 1

Güvenlik talimatları RU 1

Güvenlik talimatları RU 1

Cihazın tanımı RU 2

Çalıştırma 1

Bakım ve Teknik Servis. RU 4

Arıza Giderme RU..4

Amacına Uygun Kullanım

WS 50 ve WS 100 su ısıtıcıları yalnızca suyu ısıtmak için kullanılmalıdır. Su, yalnızca teknik amaçlar için kullanılabilir.

Sistem, şehir suyu şebekesinden veya kalitesi şebeke suyuyla karşılaştırılabilir olan sudan beslenmeye uygundur.

Sistem, nötr iyon değiştirici katmanda iyon değişimi prensibiyle çalışır.
