Mark	Kärcher
Mudel	WS 50
Kategooria	Niisutaja (veepehmendaja)
Toote tüüp	Ioonivahetusega veepehmendaja
Transpordikaal	35 kg
Vaigu mahutavus	12,5 liitrit
Sissetuleva vee rõhk	2 kuni 6 baari
Sissetuleva vee temperatuur	5°C kuni 30°C
Tootmisvõimsus (sõltuvalt karedusest)	Kuni 10 m³ (5 °dH juures)
Ekraan	Numbrilauaga mahuline loendur, CR2032 aku
Toiteallikas	Puudub (mehaaniline), aku loenduri jaoks
Funktsioonid	Vee pehmendamine, regeneratsioon vaigu või WS regeneraatoriga
Hooldus	Igapäevane kontroll, rataste määrimine iga 3 kuu järel, vaigu vahetamine
Ohutus	Kaitse külmumise eest, rõhu vabastamine enne hooldust, kaitseprillid
Varuosad	Vaik (6.761-031.0), filterküünal (6.761-361.0), tihend, pinguti
Nõuetekohane kasutamine	Linna vesi või võrreldava kvaliteediga vesi, mitte joogiveeks

Korduma kippuvad küsimused - WS 50 Kärcher

Kuidas paigaldada Kärcher WS 50 veepehmendaja?

Asetage seade tasasele ja stabiilsele pinnale. Ühendage toorvee (linna vee) sisselaskeava ja pehme vee väljalaskeava tarbijatega. Avage veevarustus ja tühjendage süsteem, avades tühjendusklappi, kuni õhk enam ei eraldu. Järgige vee rõhku 2–6 baari ja temperatuuri 5°C kuni 30°C.

Kuidas vaiku regenereerida?

On kaks võimalust: kui teil on WS regeneraator, ühendage seade regeneraatoriga ja järgige selle juhendit. Vastasel juhul asendage vaik vahetuspaagis, tühjendades vana vaigu ja valades uue vaigu (ref. 6.761-031.0) - 12,5 liitrit WS 50 jaoks. Seejärel täitke paak veega ja pange seade uuesti kokku.

Milline on tootmisvõimsus sõltuvalt vee karedusest?

Võimsus varieerub sõltuvalt toorvee karedusest. Näiteks 5 °dH juures on võimsus 10 m³; 10 °dH juures 5 m³; 20 °dH juures 2,5 m³. Vaheväärtuste jaoks vaadake juhendi tabelit. Mahuline loendur näitab toodetud pehme vee mahtu.

Kuidas tühjendada seadet külmumisohu korral?

Eemaldage voolik filtri ja paagi vahel ning laske paagil tühjeneda. Avage ja tühjendage filter. Eemaldage voolik pehme vee ühenduskohalt. Kallutage seade transpordisiinidele ja avage tühjendusventiil voolikul. Veenduge, et vesi on täielikult välja voolanud, enne kui seadme külmumiskaitse alla panete.

Mida teha lekke korral?

Kontrollige esmalt, et ühendusadapter on mutrivõtmega korralikult pingutatud. Kui leke püsib, kontrollige tihendeid ja vajadusel vahetage need välja. Veenduge, et kõik ühendused on tihedad. Kahtluse korral pöörduge müügijärgse teeninduse poole.

Kuidas vaiku vahetada?

Vabastage seade rõhust. Eemaldage voolikud, keerake pinguti lahti ja eemaldage seade raamilt. Keerake paagi adapter lahti ja eemaldage tõusutoru. Pöörake paaki, et koguda vana vaik. Loputage paaki veega, seejärel valage uus vaik (12,5 liitrit WS 50 jaoks) lehtri abil. Täitke veega, asetage tõusutoru tagasi, veendudes, et see on tsentreeritud, seejärel pange seade uuesti kokku.

Mis tüüpi aku on ekraanil?

Numbrilauaga mahuline loendur kasutab CR2032 tüüpi akut. Kontrollige regulaarselt ekraanil kuvatavat aku taset ja vahetage see vajadusel välja.

Kas töödeldud vesi on joogikõlblik?

Ei, selle seadme pehmendatud vett ei tohi kasutada joogivee tootmiseks. See on mõeldud üksnes tehniliseks kasutamiseks, nagu puhastamine või masinate toitmine. Seade ei vasta joogivee standarditele.

Kuidas filtrit puhastada?

Kontrollige iga päev filterküünla ummistust. Kui see on ummistunud, asendage see uuega (ref. 6.761-361.0). Eelfiltri jaoks kasutage kaasasolevat mutrivõtit selle lahtivõtmiseks ja puhastamiseks. Veenduge, et seade on enne sekkumist rõhuvaba.

Mida teha, kui seade ei tooda pehmet vett?

Kontrollige esmalt, kas seade on ammendunud: kui teil on WS regeneraator, regenereerige seadet. Vastasel juhul vahetage vaik. Kontrollige ka tõusutoru alumist filtriotsikut: kui see on defektne, vahetage see välja. Veenduge, et kõik ühendused on õiged ja veevarustus on avatud.

KASUTUSJUHEND WS 50 Kärcher

Veaotsing

Vett ei tule

Seade on tühjenenud

Enne seadme esmakordset kasutuselevõttu lugege läbi algusest

lõpuni kasutusjuhend, toimige selle vastavalt ja hoidke see hilisema kasutamise või uue omaniku tarbeks alles.

Sisukord

Sihipärane kasutamine .ET 1

Üldmärkused ET 1

Ohutusalased märkused...ET...1

Seadme osad ET 2

Ettevalmistus ET 2

Käitamine ET 2

Korrashoid ja tehnohooldus ET . . 3

Sihipärane kasutamine

• Veepehmendussüsteeme WS 50 ja WS100 võib kasutada eranditult vee pehmendamiseks.

Vett võib kasutada ainult tehnilistel eesmärkidel.

Seade sobib munitsipaalveevärgi veele või sarnase kvaliteediga veele.

Seade töötab vastavalt ioonivahetusmeetodi põhimõttele neutraalvahetuses.

• Seadet ei tohi kasutada joogivee tootmiseks (võimalikud tervisekahjustused!).

Eeldused tööks

• Pealevoolavas vees (toorvees) ei tohi olla rauda, mangaani, raskemetalle, õli ega suuremas koguses orgaanilisi aineid. Joogivesi vastab neile tingimustele. Kui on võimalik pealevoolava vee eelrõhu (max. 6 bar) ületamine, tuleb veepehmendusseadme toitejuhtmesse paigaldada ülerõhukaitse.

Pealevoolava vee (toor-vee) temperatuur	min: 5°Cmax: 30°C
Ümbritsev temperatuurAlatiöös	>0°Cmax: 40°C
Pealevoolava vee (toor-vee) eerõhk	min: 2 barmax: 6 barilma hüdrauli-liset šokita

Üldmärkused

Mõistete määratlus

Toorvesi

Töötlemata vesi, enamasti joogivesi, munitsipaalvesi või kaevuvesi.

Pehme vesi

Veepehmendussüsteemis töödeldud vesi, ei sisalda selliseid karestavaid komponente nagu kaltsium ja magneesium.

Vaheti

Nimetatakse ka filtermahutiks või filterpaagiks. See sisaldab ioonivaheti vaiku, millega vett pehmendatakse.

Ioonivaheti vaik

Vaheti mahutis olev filtermaterjal, millega vett pehmendatakse.

Regenererimine

Ioonvaheti vaigu regenereerimine toimub soolalahuses loputamise teel. Selleks on vajalik WS regeneraator.

Püstiktoru

Püstiktoru asub vaheti mahuti keskel ja suunab vett alt tagasi ühendusadapterisse.

Filterdüüs

Püstiktoru alumises osas on filterdüüs, mis hoiab vaiku mahutis, lastes vee läbi.

Keskkonnakaitse

Pakendimaterjalid on taaskasutatavad. Palun ärge visake pakendeid majapidamisprügi hulka, vaid suunake need taaskasutusse.

Vanad seadmed sisaldavad taaskasutatavaid materjale, mis tuleks suunata taaskasutusse. Palun likvideerige vanad seadmed seetõttu vastavate kogumissüsteemide kaudu.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt:

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantiijuhtumi korral palume pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõendava dokumendi.

Varuosad

Kasutage eranditult KÄRCHERi originaalvaruosi. Varuosade loend on käesoleva kasutusjuhendi lõpus.

Kasutusjuhendis leiduvad

sümbolid

Oht

Hoiatab vahetult ähvardava ohu eest, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga.

△Hoiatus

Hoiatab võimaliku ohtliku olukorra eest, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga.

Ettevaatust

Viide võimalikule ohtlikule olukorrale, mis võib põhjustada kergemaid vigastusi või tekitada materiaalset kahju.

Ohutusalased märkused

• Isikutel, kelle ülesandeks on süsteemi paigaldamine, jooksevremont ja kasutamine, peab olema vastav kvalifikatsioon, nad peavad tundma ning järgima vastavaid eeskirju ja kasutusjuhendit.
• Ohutuskaalutlustel on keelatud ümberehitused ning muudatused, milleks puudub tootja luba.

Kasutamine

• Enne kasutamist tuleb kontrollida seadme ja selle tööks vajalike seadiste seisundit ja töökõlblikkust. Juhul kui seisund ei ole laitmatu, ei tohi seadet või tarvikut kasutada.
• Tootja ei vastuta võimalike kahjude eest, mis on tingitud seadme mittesihipärasest kasutamisest või valest käsitsemisest.

Käsitsemine

• See seade ei ole ette nähtud kasutamiseks isikute poolt, kelle füüsilised, sensoorsed või vaimsed võimed on piiratud.

Lapsed ega instrueerimata isikud ei tohi seadmega töötada.

Lapsi tuleb jälgida, kontrollimaks, et nad seadmega ei mängi.

• Masinat tohivad kasutada ainult isikud, keda on seadme käsitsemise osas instrueeritud ning kellele on kasutamine otseselt ülesandeks tehtud. Paigutage seade tasasele pinnale ja tõkestage veeremahakkamise vastu (nt rataste alla pandud tõkiskingadega).
• Ärge liigutage seadet selleks sobimatul pinnasel.

Oht

Vigastusoht!

Seadme kasutamisel, hooldamisel ja puhastamisel tuleb kanda kaitseprille.

Pistikuühendused on rõhu all, enne pistikuühenduste lahutamist laske süsteemist rõhk välja.

Seadme osad

Kui tarvikuid on puudu või transpordikahjustuste korral teatage palun kaupmehele.

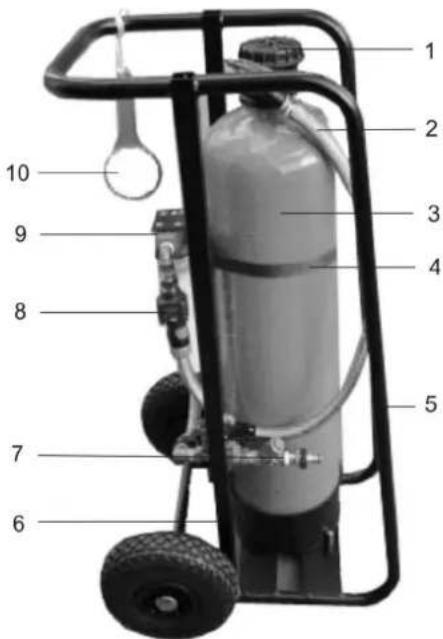

1 Paagi adapter/ühenduse adapter 2 Ühendusvoolik filter/paak 3 Paak (vaheti) 4 Kinnitusrihm 5 Transpordirattad 6 Raam, teisaldatav 7 Mustusekogujaga mustuseeraldi 8 Indikaatorkell 9 Filter 10 Eelfiltri võti

Ettevalmistus

Seadmetransport

Ettevaatust

Vigastusoht! Seadet liigutades jälgige, et ei ületataks individuaalset võimet koormusi kanda. Transportige sõidukis seisvas asendis või transpordirööbastel lebavana ja fikseerige vastavalt.

Mahalaadimine

Oht

Vigastusoht, kahjustamisoht! Peale- ja mahalaadimisel pidage silmas seadme kaalu!

Transpordikaal (WS 50) 35 kg (WS 100) 40 kg

→ Seadme mahalaadimine:

Tõmmake seade rataste teljest sõidukist välja ja asetage üle laadimispaku maha. Võtke käepidemest ja seadke püstiasendisse.

→ Seadme pealelaadimine:

Laadige peale vastupidises järjekorras.

Masinaga sõitmine

→ Hoidke kinni seadme käepidemest, kallutage tahapoole ja lükake või tõmmake. Pärast sõitmist paigutage seade tasasele pinnale stabiilsesse asendisse.

Käitamine

Igapäevased kasutuseelsed kontrollimised

- Kontrollige seadet lekete osas. - Kontrollige aku seisundit (aku seisundi näit indikaatorkella ekraanil), vajadusel vahetage välja. Akutüüp CR2032. - Kontrollige kinnitusrihma, vajadusel vahetage välja. - Kontrollige filtrikunna määrdumist, vajadusel vahetage välja (tell.-nr 6.761-361.0).

Seadme ühendamine

Oht

Ümberminekuoht! Paigutage ühendusvoolikud nii, et seade ei kukuks ümber, kui voolikuid tõmmatakse.

Komistamisoht! Paigutage voolikud nii, et oleks välistatud vigastused (nt komistamise tõttu).

Ettevaatust

Kasutamise ajal peab seade olema kohas, kus temperatuur ei lange allapoole nulli. Arvestada tuleb vajalike ühendustega veevarustuse ning pehme vee tarbijaga.

Seadme ühendamisel tuleb järgida kehtivaid standardeid ning veevarustaja eeskirju.

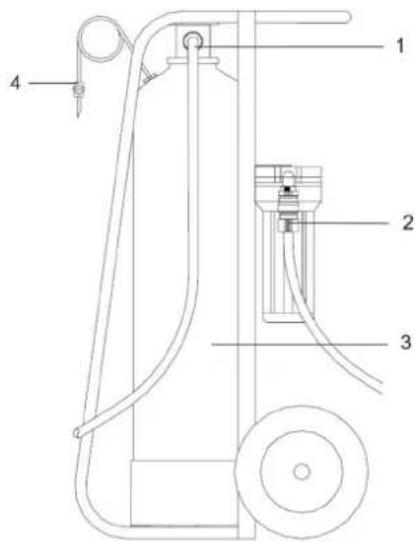

1 Pehme vee äravool 2 Toorvee pealevool 3 Paak (vaheti) 4 Tühjendus-/õhutustamisventiil

→ Ühendage toorvee (munitsipaalvee) pealevool. → Ühendage tarbija pehme vee liitmiku väljundiga.

Pehme vee tootmine

→ Avage veevarustus ja laske paagil (vahetil) täituda. → Õhutustage süsteemi. Selleks avage õhutusventiil, kuni õhku enam välja ei tule.

Pehme vee koguse kindlakstegemine

→ Tehke toorvee karedus kindlaks kareduse mõõtmise komplekti abil (tell. nr 6.768-003.0) või küsige varustajalt). → Lugege pehme vee kogust järgnevast tabelist.

Toodetavat kogust saab vaadata indikaatorkellalt.

Indikaatorkell

Indikaatorkell lülitub automaatselt sisse kohe, kui vesi voolama hakkab.

Vajutades korraks nupule saab lülitada erinevate näitude vahel.

Indikaatorkella ekraanile saab kuvada järgmist infot:

• Mahuloendur 1

näitab toodetud pehme vee kogust liitrites

Märkus: Mahuloenduri lähtestamiseks vajutage nupule vähemalt 2 sekundi vältel.

• Mahuloendur 2

Märkus: Mõlemaid mahuloendureid saab lähtestada üksteisest sõltumatult.

• Automaatika

-Läbivoolukogus

näitab tegelikku läbivoolukogust liitrites minutis.

Märkus: Vajutades vähemalt 2 sekundi vältel nupule, lülitub näit liitritelt minutis (l/min) ümber gallonitele minutis (gal/min).

Regenererimine

Pehme vee kurnatuse määramiseks on 2 võimalust:

• mahuloenduri näidult indikaatorkella ekraanil.
• mõõtes vee karedust pehme vee väljumiskohas, kasutades pehme vee kareduse mõõtmise komplekti (tell.-nr 6.768-004.0).

Kurnatud süsteemi regenererimine

Süsteemi regenererimiseks on 2 võimalust.

• Kui on olemas WS regeneraator: Ühendage seade WS regeneraatoriga. Kirjelduse selle kohta leiate WS regeneraatori kasutusjuhendist.

Vahetage välja paagis (vahetis) olev vaik.

Paagis oleva vaigu vahetamine

→ Laske seadmest rõhk välja. → Tõmmake pehme vee liitmikult voolik ära. → Tõmmake ära filtri/paagi ühendusvoolik. Vabastage kinnitusrihm ja võtke üksus raamist välja. → Keerake paagi adapter võtme abil lahti ja kruvige välja. → Tõmmake püstiktoru paagist välja. Keerake paak ümber ja koguge vaik sobivasse anumasse. → Peske paak veega puhtaks. Täitke uue vaiguga (tell.-nr 6.761-031.0 -25 kg).

Märkus: Kasutage täitmiseks lehtrit, uhutage vaik veega sisse.

WS 50 - 12.5 I

WS 100-25

→ Pärast vaigu lisamist valage paak vett täis. Torgake püsttoru paaki (ärge kasutage tõrjet), täitke veega ja suruge sama-aegselt ettevaatlikult alla, kuni toru jõuab põhja.

Märkus: Jälgige, et püstiktoru oleks paagi keskel.

→ Pange seade vastupidises järjekorras uuesti kokku.

Korrashoid ja tehnohooldus

Üldmärkusi

△Oht

Vigastusoht!

Seadme kasutamisel, hooldamisel ja puhastamisel tuleb kanda kaitseprille.

Pistikuühendused on rõhu all, enne pistikuühenduste lahutamist laske süsteemist rõhk välja.

Külmumisoht

Ettevaatust

Kahjustusoht! Külmumisohu korral tühjendage paak.

Külmumisohu korral tühjendage paak

1 Tühjendusklapp 2 Transpondirööpad

Tõmmake voolik filtri ja paagi vahelt ära ja laske tühjaks voolata. → Avage filter ja tühjendage. → Tõmmake pehme vee liitmikult voolik ära. → Kallutage seade transpondirööbastele. → Avage voolikul olev tühjendusventiil.

Märkus: Seadke ventiil võimalikult paagi poole, see muudab vee äravoolu paaki lihtsamaks.

Kui vesi on välja voolanud, ei karda seade külma.

Hooldustöö

Igapäevased kasutuseelsed kontrollimised

- Kontrollige seadet lekete osas - Kontrollige aku seisundit (aku seisundi näit indikaatorkella ekraanil), vajadusel vahetage välja. Akutüüp CR2032. - Kontrollige kinnitusrihma, vajadusel vahetage välja. - Kontrollige filtrikunna määrdumist, vajadusel vahetage välja (tell.-nr 6.761-361.0).

Hooldus iga 3 kuu järel

• Määrige rattalaagreid.
• Kontrollige voolikuid ja ühendusi kahjustuste suhtes.

Abirikke korral

Puudub pehme vesi

Süsteem on kurnatud

Kui on olemas WS-regeneraator: ühendage seade WS-regeneraatoriga ja regenereerige. Vahetage välja paagis (vahetis) olev vaik.

Vaigu väljumine

Püstiktoru alumine düüs on defektne
