KM 7540 W Bp Pack - Aspiradora Kärcher - Manual de uso y guía de instrucciones gratis

Tipo de producto	Barredora aspiradora (aspirador barredor)
Marca	Kärcher
Modelo	KM 75/40 W Bp Pack
Dimensiones (Largo x Ancho x Alto) con manillar levantado	1430 x 750 x 1190 mm
Dimensiones (Largo x Ancho x Alto) sin manillar	1160 x 750 x 930 mm
Peso sin baterías	79 kg
Peso con baterías	125 kg
Peso total admisible	205 kg
Alimentación	24 V CC, 2 baterías 12 V 60 Ah
Potencia del motor	400 W
Autonomía	Aproximadamente 1,5 a 2 horas
Tiempo de carga	Aproximadamente 12 horas
Velocidad de barrido	4,5 km/h
Pendiente máxima	12 %
Capacidad del depósito de polvo	40 L
Ancho de trabajo (con cepillos laterales)	750 mm
Tipo de filtro	Filtro de polvo, superficie 1,8 m²
Funciones principales	Barrido de suelos secos y húmedos, trampilla para residuos grandes (hasta 50 mm), ajuste continuo de la velocidad
Mantenimiento y limpieza	Limpieza diaria del filtro, vaciado del depósito, reemplazo periódico de cepillos y barras
Dispositivos de seguridad	Contacto de capó, interruptor principal con llave, freno de estacionamiento
Accesorios y piezas de repuesto	Cepillos laterales, cepillos rotativos (suave, duro, antiestático), cargador, baterías
Uso conforme	Superficies interiores y exteriores (asfalto, hormigón, baldosas, etc.), uso profesional (hoteles, escuelas, hospitales)
Normas de conformidad	Directivas UE, EN 55012, EN 60335-1, EN 60335-2-72, etc.

Preguntas frecuentes - KM 7540 W Bp Pack Kärcher

¿Cómo arrancar la barredora Kärcher KM 75/40 W Bp Pack?

Asegúrese de que el capó esté cerrado y el freno liberado. Gire el interruptor principal a la posición "1". El cepillo rotativo y el cepillo lateral giran. Para avanzar, tire de la palanca de avance. La velocidad se ajusta continuamente con la posición de la palanca.

¿Cómo vaciar el depósito de polvo?

Detenga el motor y retire la llave. Tire del asa de cierre del depósito hacia arriba, luego retire el depósito de polvo. Vacíelo y vuelva a colocarlo empujando el asa hacia abajo. El peso máximo permitido del depósito es de 40 kg.

¿Cómo limpiar el filtro de polvo?

Tire varias veces de la manija de limpieza del filtro (ubicada en el capó) para sacudir el polvo. Para una limpieza más profunda, abra el capó, desatornille el tornillo de apriete de la tapa del filtro, retire el filtro y reemplácelo si es necesario. Nunca lave el filtro.

¿Cómo cambiar el cepillo rotativo?

Detenga la máquina y retire la llave. Retire el depósito de polvo y las baterías. Incline el aparato hacia adelante, levante la trampilla de residuos grandes, luego extraiga el cepillo rotativo. Coloque un cepillo nuevo en las espigas de accionamiento y encaje el cojinete del otro lado. Ajuste luego la huella de barrido.

¿Cómo ajustar la huella de barrido?

Levante la parte delantera de la máquina y hágalo avanzar sobre un suelo polvoriento. Frene, luego haga girar el cepillo de 15 a 30 segundos. La huella debe formar un rectángulo de 30 a 40 mm de ancho. Ajuste las palancas de ajuste (izquierda/derecha) en los orificios apropiados: más bajo = huella más ancha, más alto = huella más estrecha.

¿Qué hacer si la máquina no arranca?

Verifique que el capó esté bien cerrado (contacto de capó). Controle la carga de las baterías y los fusibles. Si el problema persiste, contacte al servicio postventa de Kärcher.

¿Cómo mantener los cepillos laterales?

Verifique regularmente el desgaste de los cepillos. Para reemplazarlos, desatornille los 3 tornillos debajo del cepillo, retire el antiguo y fije el nuevo. Ajuste el descenso del cepillo lateral aflojando las tuercas mariposa y girando el tornillo de ajuste.

¿Cuál es la autonomía de la batería?

La autonomía es de aproximadamente 1,5 a 2 horas después de una carga completa (12 horas). El tiempo de carga puede variar. Use únicamente baterías y cargadores recomendados por Kärcher.

¿Cómo transportar la máquina?

Detenga el motor, retire la llave, apriete el freno de estacionamiento y calce las ruedas. Fije la máquina con correas en los puntos de anclaje (debajo del capó y sobre el manillar). Respete el peso total de 205 kg.

¿Cómo almacenar la máquina a largo plazo?

Estacione la máquina en una superficie plana, retire la llave y apriete el freno. Levante el cepillo y los cepillos laterales. Limpie el interior y el exterior. Almacene en un lugar seco y protegido. Desconecte las baterías y recárguelas cada 2 meses.

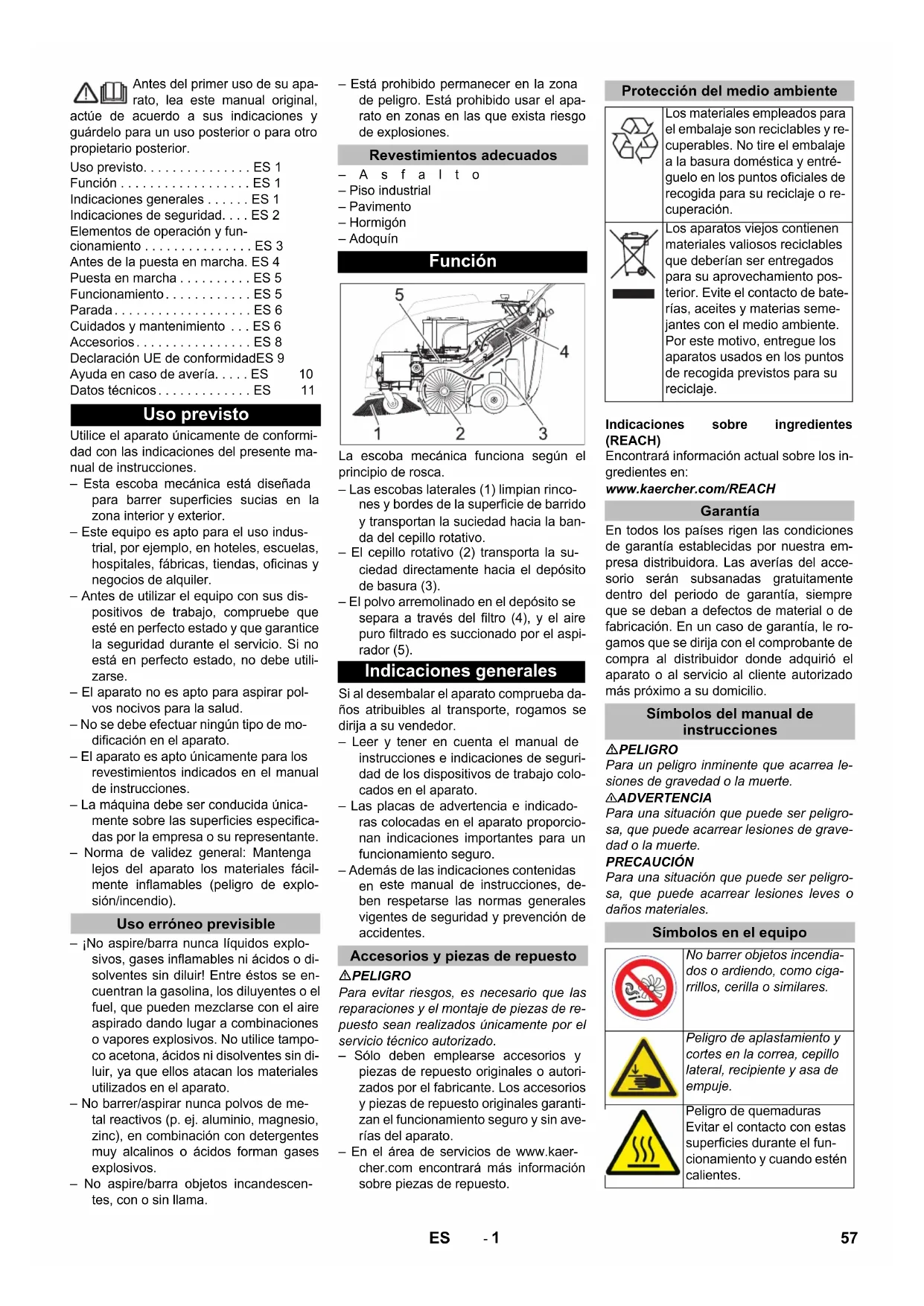

MANUAL DE USUARIO KM 7540 W Bp Pack Kärcher

Antes del primer uso de su aparato, lea este manual original, actúe de acuerdo con sus indicaciones y guárdelo para un uso posterior o para otro propietario posterior.

Uso previsto.. ES 1

Función . ES 1

Indicaciones generales . . . . ES 1

Indicaciones de seguridad. . . . ES 2

Elementos de operación y función ES 3

Puesta en marcha.. ES 5

Antes de la puesta en marcha. ES 4

Puesta en marcha.. ES 5

Cuidados y mantenimiento . . . ES 6

Accesorios. ES 8

Declaración UE de conformidadES 9

Ayuda en caso de avería. . . . ES 10

Datos técnicos.. ES 11

Uso previsto

Utilice el aparato únicamente de conformidad con las indicaciones del presente manual de instrucciones.

-Esta escoba mecánica está diseñada para barrer superficies sucias en la zona interior y exterior. - Este equipo es apto para el uso industrial, por ejemplo, en hoteles, escuelas, hospitales, fábricas, tiendas, oficinas y negocios de alquiler. - Antes de utilizar el equipo con sus dispositivos de trabajo, compruebe que esté en perfecto estado y que garantice la seguridad durante el servicio. Si no está en perfecto estado, no debe utilizarse. - El aparato no es apto para aspirar polvos nocivos para la salud. - No se debe efectuar ningún tipo de modificación en el aparato. - El aparato es apto únicamente para los revestimientos indicados en el manual de instrucciones. - La máquina debe ser conducida únicamente sobre las superficies especificadas por la Empresa o su representante. - Norma de validez general: Mantenga lejos del aparato los materiales fácilmente inflamables (peligro de explosión/incendio).

Uso erróneo previsible

• ¡No aspire/barra nunca líquidos explosivos, gases inflamables ni ácidos o disolventes sin diluir! Entre estos se incluyen la gasolina, los diluyentes o el fuel, que puedan mezclarse con el aire aspirado dando lugar a combinaciones o vapores explosivos. No utilice tampoco acetona, ácidos ni disolventes sin diluir, ya que ellos atacan los materiales realizados en el aparato.
• No barrer/aspirar nunca polvos de metal reactivos (p. ej. aluminio, magnesio, zinc), en combinación con detergentes muy alcalinos o ácidos forman gases explosivos.
• No aspire/barra objetos incandescentes, con o sin llama.
• Está prohibido permanecer en la zona de peligro. Está prohibido usar el aparato en zonas en las que exista riesgo de explosiones.

Revestimientos adecuados

• Asfalto
• Piso industrial Pavimento Hormigón
• Adoquín

Función

La escoba mecánica funciona según el principio de rosca.

- Las escalas laterales (1) limpian rincones y bordes de la superficie de barrido y transportan la suciedad hacia la banda del cepillo rotativo. - El cepillo rotativo (2) transporta la suciedad directamente hacia el depósito de basura (3). - El polvo arremolinado en el depósito se separa a través del filtro (4), y el aire puro filtrado es succionado por el aspirador (5).

Indicaciones generales

Si al desembalar el aparato comprueba daños atribuibles al transporte, rogamos se dirija a su vendedor.

Leer y tener en cuenta el manual de instrucciones e indicaciones de seguridad de los dispositivos de trabajo colocados en el aparato. Las placas de advertencia e indicaciones colocadas en el aparato proporcionan indicaciones importantes para un funcionamiento seguro. - Además de las indicaciones contenidas en este manual de instrucciones, deben respetarse las normas generales vigentes de seguridad y prevención de accidentes.

Accesorios y piezas de repuesto

△PELIGRO

Para evitar riesgos, es necesario que las reparaciones y el montaje de piezas de repuesto sean realizados únicamente por el servicio técnico autorizado.

• Sólo deben emplearse accesorios y piezas de repuesto originales o autorizados por el fabricante. Los accesorios y piezas de repuesto originales garantizan el funcionamiento seguro y sin averías del aparato.
• En el área de servicios de www.kaercher.com encontrarás más información sobre piezas de repuesto.

Protección del medio ambiente

Los materiales empleados para el embalaje son reciclables y recuperables. No tire el embalaje a la basura doméstica y entréguelo en los puntos oficiales de recogida para su reciclaje o recuperación.

Los aparatos viejos contienen materiales valiosos reciclables que deben ser entregados para su aprovechamiento posterior. Evite el contacto de baterías, aceites y materias semejantes con el medio ambiente. Por este motivo, entregue los aparatos usados en los puntos de recogida previstos para su reciclaje.

Indicaciones sobre ingredientes (REACH)

Encontrará información actual sobre los ingredientes en:

En todos los países rigen las condiciones de garantía establecidas por nuestra empresa distribuidora. Las averías del accesorio serán subsanadas gratuitamente dentro del periodo de garantía, siempre que se deban a defectos de material o de fabricación. En caso de garantía, le rogamos que se dirija con el comprobante de compra al distribuidor donde adquirió el aparato o al servicio al cliente autorizado más próximo a su domicilio.

Símbolos del manual de instrucciones

△PELIGRO

Para un peligro inminente que acarrea lesiones de gravedad o la muerte.

ADVERTENCIA

Para una situación que pueda ser peligrosa, que pueda acarrear lesiones de gravedad o la muerte.

PRECAUCIÓN

Para una situación que pueda ser peligrosa, que pueda acarrear lesiones leves o daños materiales.

Símbolos en el equipo

No barrer objetos incendiados o ardiendo, como cigarrillos, cerillas o similares.

Peligro de aplastamiento y cortes en la correa, cepillo lateral, recipiente y asa de empuje.

Peligro de quemaduras. Evitar el contacto con estas superficies durante el funcionamiento y cuando estén calientes.

Indicaciones de seguridad

Indicaciones de seguridad para el manejo

• Antes de utilizar el equipo con sus dispositivos de trabajo, compruebe que esté en perfecto estado y que garantice la seguridad durante el servicio. Si no está en perfecto estado, no debe utilizarse.
• Para usar el aparato en zonas con peligro de explosión (p. ej., gasolineras) son de obligado cumplimiento las normas de seguridad correspondientes. Está prohibido usar el aparato en zonas en las que exista riesgo de explosiones.
• El usuario debe usar el aparato conforme a las instrucciones. Durante los trabajos con el aparato, debe tener en cuenta las condiciones locales y evitar causar daños a terceras personas, sobre todo a niños.
• Antes de comenzar el trabajo, el operario se tiene que asegurar de que todos los dispositivos protectores estén colocados correctamente y funcionen.
• El operario del aparato es responsable de cualquier accidente que ocurra con personas o sus propiedades.
• El operario debe utilizar ropa pegada al cuerpo. Utilizar calzado fuerte y evitar llevar ropa holgada.
• Comprobar la zona cercana antes de desplazarse (ej. niños). ¡Asegurar de disponer de suficiente visibilidad!
• Para evitar un uso no autorizado, saque la llave.
• Al dejar el equipo, hay que asegurarlo frente a movimientos involuntarios.
• El aparato solo debe ser utilizado por personas que hayan sido instruidas en el manejo o hayan probado su cualificación al respecto y a las que se les haya encargado expresamente su uso.
• El uso de este equipo está prohibido para personas (incluidos niños) con capacidades físicas, sensoriales o psíquicas limitadas o que carezcan de experiencia o conocimiento.
• Se debe supervisar a los niños para asegurarse de que no juegan con el aparato.

Indicaciones de seguridad para el modo de desplazamiento

△Peligro

Peligro de lesiones. Peligro de vuelco ante pendientes demasiado acentuadas. - En la dirección de marcha solo se admiten pendientes de hasta 12%. Peligro de vuelco ante una base inestable. - Mueva el aparato únicamente sobre una base firme. Peligro de vuelco ante una inclinación lateral demasiado pronunciada. - En sentido transversal a la marcha sólo se admiten pendientes de hasta 12%. La velocidad de marcha se tiene que adaptar a las particularidades.

Indicaciones de seguridad para el transporte del aparato

• Respetar el peso del aparato para el transporte.
• Para transportar el aparato, desenganchar la batería y fijar el aparato de forma segura.

Indicaciones de seguridad sobre aparatos operados con batería

Nota: Tendrá derecho de garantía sólo si utiliza baterías y cargadores recomendados por Kärcher.

• Es imprescindible respetar las indicaciones de funcionamiento del fabricante de la batería y del cargador. Es imprescindible respetar las recomendaciones vigentes para la manipulación de baterías.
• No dejar las baterías descargadas, cargarlas de nuevo tan pronto como sea posible.
• Para evitar corrientes de fuga, mantener las baterías siempre limpias y secas. Proteger de suciedades, por ejemplo con polvo de metal.
• No colocar herramientas o similares sobre la batería. Riesgo de cortocircuito y explosión.
• Utilizar siempre 2 baterías del mismo tipo.
• No manipular con llama directa, ni generar chispas o fumar cerca de una batería o en el lugar donde se cargue la batería. Peligro de explosiones.
• Utilizar solo baterías con cubierta de polo. Cambiar la cubierta del polo en caso de pérdida.
• No toque componentes calientes, como el motor de accionamiento (peligro de quemaduras). Tenga precaución cuando trate con ácido de baterías. ¡Es imprescindible respetar las normativas de seguridad correspondientes!
• Se deben eliminar las baterías usadas respetando el medio ambiente y de acuerdo con la normativa de la UE 91/157 CEE.

Indicaciones de seguridad para cuidar y mantener

• Antes de realizar las tareas de limpieza y mantenimiento, de reemplazar una pieza o reajustar otra sección, desconecte el aparato y, en caso necesario, saque la llave de encendido.
• Para trabajo con la instalación electrónica se debe desenganchar la batería. -La limpieza del aparato nunca se debe llevar a cabo con una manguera o un chorro de agua a alta presión (peligro de cortocircuitos y otros daños).
• El mantenimiento correctivo debe llevarse a cabo únicamente por una oficina autorizada de servicio al cliente o por personal especializado, familiarizado con todas las normas de seguridad pertinentes.
• Respetar el control de seguridad conforme a las normativas locales vigentes para equipos ambulantes usados industrialmente.
• Llevar a cabo los trabajos en el aparato siempre con guantes de seguridad adecuados.

Dispositivos de seguridad

Tapa del equipo

El equipo está equipado con un interruptor de contacto del capó que desconecta el motor en cuanto se abre el capó del equipo.

△PELIGRO

Peligro de lesiones debido a un interruptor de contacto del capó defectuoso.

Si el motor no se desconecta al abrir el capó del equipo, el interruptor de contacto del capó está averiado. No utilice ni repare el equipo.

→ En situaciones de peligro o para desconectar rápidamente el equipo, girar el interruptor principal a la posición "0/ OFF". → Para asegurar contra una puesta en marcha involuntaria, girar el interruptor principal a la posición "0/OFF" y quitar la llave.

Elementos de operación y funcionamiento bajo la ley.

1 Tornillo para fijar el estribo de empuje (2) 2 Filtro de polvo 3 Depósito de basura 4 Cubrejuntas trasera (en el depósito de suciedad) 5 Cargador

(Solo KM 75/40 W Bp Pack)

6 Baterías (Solo KM 75/40 W Bp Pack) 7 Ruedas de acontecimiento 8 Cubrejuntas laterales 9 Cepillo rotativo 10 Cubrejuntas delantero 11 Tapa de suciedad basta 12 Rodillo-guía con freno de estacionamiento 13 Fijación de la escoba lateral 14 Escoba lateral 15 Cierre del capó 16 Capó del aparato 17 Clavija de energía de la batería (Solo KM 75/40 W Bp) 18 Estribo de empuje 19 Palanca para avance hacia delante 20 Palanca para elevar y bajar la tapa para suciedad gruesa

Panel de control

1 Interruptor principal 2 Palanca para bajar y elevar la escoba lateral 3 Tornillo de cierre de la tapa del filtro de polvo 4 Estribo de cierre del depósito de basura 5 Limpieza de filtro para filtro de polvo 6 Tapa de variante en húmedo/en seco

1 Motor encendido A Retire la llave B Indicación de averías C Indicación de batería

Retire la llave

→ Girar hacia afuera la llave del interruptor principal por la posición "0" y extraer.

Abrir el capó del aparato

Nota

El capó del aparato se desbloquea con la llave del interruptor principal.

Introducir la llave del interruptor principal en el cierre del capó y girar 90° en el sentido de las agujas del reloj. Extraer la llave del cierre del capó. → Abrir el capó del aparato.

Cierre el capó del aparato

→ Cerrar capó del aparato, el cierre del capó se bloquea de manera automática.

Antes de la puesta en marcha

Indicaciones de descarga

△PELIGRO

Peligro de lesiones, peligro de daños. Respetar el peso del aparato para la carga.

Peso en vacío (peso de transporte)
KM 75/40 W Bp 79 kg
KM 75/40 W Bp Pack 125 kg
Peso total admissible
KM 75/40 W Bp 205 kg
KM 75/40 W Bp Pack 205 kg

Descarga

Retirar la caja. → Retirar las cuñas para asegurar las ruedas y elevar el aparato con mano del palet. Suelte el freno de estacionamiento.

Montar el estribo de empuje

→ Aflojar los tornillos. Alinear el estribo de empuje. Apretar los tornillos.

Montar la escoba lateral

Nota: Antes de bascular el aparato y extraer el depósito de suciedad y girar hacia delante el estribo de empuje. No colocar el aparato sobre el estribo de empuje. → Coloque la escoba lateral en el arrastrador y atornille.

Baterías

Indicaciones de seguridad para las baterías

Al manipular baterías, tenga en cuenta las siguientes advertencias:

Tenga en@cuentas lasindicacionespresentes enla batería,enlas instruetiones de uso y enelmanual del vehiculo.

Use protección para los ojos

Mantenga a los niños alejadosdel acido y las baterías

Peligro de Explosiones

Prohibido hacer fuego, producirchispas, aplicar una llama directa y fumar

Peligro de causticcación!

Primeros auxilios

Notaded advertencia

Eliminaciónde desechos

No tire la batería al cubo de labasura

△Peligro

Peligro de explosiones. No coloque herramientas u otros objetos similares sobre la batería, es decir, sobre los terminales y el conector de elementos.

△Peligro

Peligro de lesiones. No deje nunca que el plomo entre en contacto con las heridas. Luego de trabajar con las baterías, lávese siempre las manos.

△PELIGRO

¡Peligro de incendios y explosiones!

• Está prohibido fumar y exponer el lugar a una llama directa.
• Los lugares en los que se carguen baterías deben estar bien ventilados, ya que se genera un gas muy explosivo a la hora de cargar.

▲ Peligro

¡Peligro de causticación! - Enjuagar con agua las salpicaduras de ácido en los ojos o en la piel. A continuación llamar inmediatamente al médico. Lavar la ropa sucia con agua.

Baterías recomendadas

	N° referencingais	Volu-men	Corryriente de aire
60 Ah, Libre de manteni-miento	6.654-226.0*	1,65** 0,6	6***

• El aparato necesita 2 baterías **en m3 ***en m/h

Dimensiones máximas de la batería

Longitud Anchura Altura
267 mm	177 mm	190 mm

Cargadores recomendados

	N° referencia
Cargador	6.654-225.0

Montaje y conexión de las baterías

Nota

En el caso del Modelo KM 75/40 RW Bp Pack ya viene integradas las baterías y el cargador.

→ Abrir el capó del aparato. → Colocar las baterías sobre el soporte del motor. → Asegurar las baterías con la cinta de sujeción correspondiente.

→ Conecte el borne de polo (cable rojo) al polo positivo (+). → Atornillar el conductor de conexión con las baterías. Conecte el borne de polo al polo negativo (-).

Nota: Controle que los polos y los respectivos bornes tengan suficiente protección mediante grasa.

Utilizar solo baterías con cubierta de polo. Cambiar la cubierta del polo en caso de pérdida.

PRECAUCIÓN

Cargar las baterías antes de poner el aparato en funcionamiento.

Cargar las baterías

△Peligro

¡Peligro de lesiones! El aparato solo se puede poner en funcionamiento si el cable no está dañado. Si el cable está dañado, tiene que ser sustituido inmediatamente por el fabricante, servicios técnicos o una persona cualificada.

△PELIGRO

Peligro por descarga eléctrica. Tener en cuenta la línea eléctrica y la protección por fusible. ¡Utilice el cargador únicamente en cuartos secos dotados de suficiente ventilación!

Nota: El tiempo de carga cuando la batería está vacía es de aprox. 12 horas.

△Peligro

¡Peligro de lesiones! Al manipular baterías, tenga en cuenta las normas de seguridad. Observe las instrucciones del fabricante del cargador.

Atención: Las baterías deben cargarse únicamente a temperatura interior.

Aviso: El equipo está dotado de serie con baterías que no precisan mantenimiento.

→ Abrir la tapa del equipo. Enchufar el conector de red del cargador en la clavija.

Aviso: El cargador está regulado electrónicamente y finaliza el proceso de carga automáticamente. Todas las funciones del equipo se interrumpen automáticamente durante el proceso de carga.

1 Indicación del estado de la batería La indicación del estado de la batería muestra el avance del proceso de carga si se tiene el conductor de red conectado:

Se está cargando las ba-terías	Parpadea en verde
Las baterías está cargadas	Se ilumina en verde
Avería del cargador Se ilu	mina en rojo
El error n de la tabla deerrores está presente	parpadea en rojo n veces con pausa

Tabla de errores:

1 Batería no conectada

2 Polaridad de la batería invertida

3 Batería Completely descargada

4 Problema con la curva característica dearga

5 Fuent de alimentación demasiado caliente

6 Error de hardware

7 Error de communicator (modo de alimentación)

Para garantizar una larga vida útil de la batería, esta debe estar siempre completamente cargada.

→ Abrir el capó del aparato. → Insertar el cable de energía del cargador en la clavija de energía de la escoba mecánica. Enchufe la clavija de red y encienda el cargador.

Después del proceso de carga

KM 75/40 W Bp Pack Desenchufe el cable de red. → Enrollar el cable de red alrededor del portacables del cargador. Cierre el capó del aparato.

KM 75/40 W Bp

→ Apagar el cargador y desenchufar. Desenchufar el cable del aparato. Cierre el capó del aparato.

Desmontar la batería

→ Abrir el capó del aparato. → Enganchar el borne de polo al polo negativo (-). → Desatornillar el conductor de conexión con las baterías. → Enganchar el borne de polo al polo positivo (+). Soltar la cinta de sujeción. Extraer la batería. → Eliminar la batería usada de acuerdo con las normativas vigentes.

Puesta en marcha

Indicaciones generales

△PELIGRO

Peligro de lesiones. Desconectar el aparato antes de retirar el depósito de basura.

Nota: Puesta en marcha solo con el capó del aparato cerrado.

→ Coloque la escoba mecánica sobre una superficie plana. → Ponga el motor. Active el freno de estacionamiento.

Trabajos de inspección y mantenimiento

→ Comprobar el estado de energía de la batería. → Controle las escobas laterales. → Controle el cepillo rotativo. → Limpiar el filtro de polvo. Vacíe el depósito de basura.

Nota: Descripción, véase el capítulo "Cuidado y mantenimiento"

Funcionamiento

△Peligro

Si se utiliza el aparato durante un período de tiempo largo, se pueden producir problemas de circulación en las manos provocados por las vibraciones.

No se puede establecer una duración general para el uso porque esto depende de varios factores:

- Factor personal debido a una mala circulación de la sangre (dedos fríos frecuentemente, sensación de hormigueo).

• Temperatura ambiente baja. Use guantes calientes para proteger las manos.

guantes calientes para proteger las manos.

• Apretar fuertemente impide la circulación de la sangre.
• El funcionamiento ininterrumpido es peor que el funcionamiento con pausas.

Si se utiliza durante mucho tiempo y con regularidad el aparato y se aparecen síntomas repetidas veces (como por ejemplo hormigueo en los dedos, dedos fríos) recomendamos hacerse una revisión médica.

Puesta en marcha del aparato

Suelte el freno de estacionamiento.

Arrancar el motor.

→ Girar el interruptor principal en la posición "1". Nota: Los cepillos rotativos y las escalas laterales giran.

Conducción del aparato

Avance

→ Tirar de la palanca para avanzar hacia delante.

Nota: La velocidad de desplazamiento se regula por niveles según la posición de la palanca para desplazamiento hacia delante.

Marcha en vacío

→ Soltar la palanca para avanzar hacia delante. El aparato se para.

Paso por encima de obstáculos

Paso por encima de obstáculos fijos de hasta 30 mm

→ Levante la tapa de suciedad. → Pase hacia delante lenta y cuidadosamente.

Paso por encima de obstáculos fijos de más de 30 mm:

→ Los obstáculos deben superarse solo con una rampa adecuada.

Servicio de barrido

△Peligro

Peligro de lesiones. Cuando la tapa de succión está abierta, el cepillo rotativo puede arrojar piedras o gravilla hacia delante. Cerciórese de que no exista riesgo para personas, animales u objetos.

PRECAUCIÓN

No barra cintas de embalaje, alambres o similares, ya que ello puede provocar daños en el sistema mecánico.

Nota: Para obtener un óptimo resultado de limpieza, hay que adaptar la velocidad a las particularidades.

Barrido con tapa de succión levantada

Nota: Para barrer elementos más grandes, con una altura de hasta 50 mm por ejemplo, cajetillas de tabaco, es necesario levantar brevemente la tapa de succión gruesa.

Levante la tapa de succión baja:

→ Tirar de la palanca para levantar la tapa de succión gruesa. Bajar la tapa de succión gruesa: → Soltar la palanca para levantar la tapa de succión gruesa.

Nota: Sólo puede obtenerse un óptimo resultado de limpieza cuando la tapa de succión está completamente abajo.

Barrido con escobas laterales

Poner la palanca hacia delante para bajar la escoba lateral. La escoba lateral se baja.

Barrido de pisos secos

Nota: Durante el funcionamiento, el depósito de basura debe vaciarse a intervalos regulares.

Nota: Durante el funcionamiento, el filtro de polvo debe limpiarse a intervalos regulares.

→ Cerrar la tapa de variante en húmedo/en seco.

Barrido en pisos húmedos o mojados

→ Abrir la tapa de variante en húmedo/en seco.

Nota: De este modo, el bajo está protegido contra la humedad.

Indicación de batería

El indicador de la batería muestra el estado de carga de las baterías durante el funcionamiento:

Ileno se ilumina en	verde
30% de capacité restante	se ilumina enamarillo
10% de capacité restante	parpedeo en rojo
protección contra descarga total, el aparato se apaga	se ilumina en rojo

Indicación de fallo

La indicación de fallo muestra si hay una avería en el equipo:

Avería en la unidad de control del motor parpadea en rojo

Limpiar el filtro de polvo

Mover varias veces el mango de limpieza de filtro de un lado a otro.

Vaciado del depósito de basura

△PELIGRO

Peligro de lesiones. Desconectar el aparato antes de retirar el depósito de basura.

Nota: Al vaciar el depósito de basura se debe procurar no dañar el cubrejuntas.

Nota: La energía máxima permanente del depósito de sociedad es de 40 kg.

→ Limpiar el filtro de polvo. → Tirar hacia arriba del estribo de cierre del depósito de sociedad. → Extraiga el depósito de sociedad. Vacíe el depósito de basura. → Introducir el depósito de sociedad. Presionar hacia abajo el estribo de cierre del depósito de sociedad.

Desconexión del aparato

Apaguen el motor. → Girar el interruptor principal en la posición "0".

Elevar la escoba lateral. Active el freno de estacionamiento. → Girar hacia afuera la llave del interruptor principal por la posición "0" y extraer.

Transporte

△PELIGRO

¡Peligro de lesiones y daños! Respetar el peso del aparato para el transporte.

→ Apague el motor. → Girar hacia afuera la llave del interruptor principal por la posición "0" y extraer. Active el freno de estacionamiento. → Fije el aparato con calzos en las ruedas. → Asegure el aparato con cinturones de sujeción o cuerdas. → Al transporte en vehículos, asegurar el aparato para evitar que resbale y vuelque conforme a las directrices vigentes.

1 Área de fijación sobre el estribo de empuje.

2 Área de fijación bajo el capó del aparato

Nota: Tenga en cuenta las marcas de sujeción en el bastidor base (símbolos de cadenas).

Nota: No doblar los cables Bowden ni los cables de mando.

Almacenamiento

APELIGRO

Peligro de lesiones y daños. Respetar el peso del aparato en el almacenamiento.

Parada

Cuando la escoba mecánica no se usa durante un periodo prolongado, tenga en cuenta los siguientes puntos:

→ Coloque la escoba mecánica sobre una superficie plana. → Apague el motor. → Girar hacia afuera la llave del interruptor principal por la posición "0" y extraer. Active el freno de estacionamiento. → Asegurar la escoba mecánica contra movimientos accidentales. → Levante el cepillo rotativo. Encaje ambas palancas de ajuste en el orificio superior. Elevar la escoba lateral. → Limpie el aparato por dentro y por fuera. → Coloque el aparato en un lugar seco y protegido. Desemborne las baterías. → Cargue las baterías aproximadamente cada dos semanas.

Cuidados y mantenimiento

Indicaciones generales

• El mantenimiento correctivo debe llevarse a cabo únicamente por una oficina autorizada de servicio al cliente o por personal especializado, familiarizado con todas las normas de seguridad pertinentes.
• Los equipos ambulantes de uso industrial deben someterse al control de seguridad según la norma VDE 0701.

Limpieza

PRECAUCIÓN

Peligro de daños en la instalación. La limpieza del aparato nunca debe llevarse a cabo con una manguera o un chorro de agua a alta presión (peligro de cortocircuitos y otros daños).

CUIDADO

Antes de realizar labores de limpieza, extraer el conector del cargador del enchufe. Antes de realizar labores de limpieza, desconectar el polo positivo de la batería.

Limpieza interna del equipo

△Peligro

Peligro de lesiones. Utilice máscara antipolvo y gafas protectoras.

→ Abrir el capó del aparato. → Limpie el aparato con un trapo. → Aplique aire comprimido. Cierre el capó del aparato.

Limpieza externa del equipo

→ Limpie el aparato con un trapo húmedo embebido en una solución jabonosa suave.

Nota: No utilice detergentes agresivos.

Mantenimiento diario:

Intervalos de mantenimiento

Mantenimiento a cargo del cliente

→ Comprobar el desgaste de los cepillos rotativos y la escoba lateral, y si hay cintas enrolladas.

→ Compruebe el funcionamiento de todos los elementos de mando. → Compruebe el funcionamiento de todos los pilotos de control.

Mantenimiento semanal:

→ Control de la tensión, grado de desgaste y funcionamiento de las correas de accionamiento. → Compruebe la calidad de movimiento de las piezas móviles y los cables Bowden. → Compruebe el ajuste y el grado de desgaste de los cubrejuntas en la zona de barrido. → Comprobar el nivel de barrido del cepillo rotativo. → Limpiar el filtro de polvo. Nota: Descripción, véase el capítulo "Trabajos de mantenimiento".

Nota: Todos los trabajos de servicios y mantenimiento a cargo del cliente deben ser realizados por personal especializado con la debida calidad. En caso de necesidad, un distribuidor de Karcher siempre está a disposición para cualquier consulta.

Mantenimiento a cargo del servicio de atención al cliente

Mantenimiento tras el primer mes o 5 horas de servicio:

Realización de la primera inspección. Mantenimiento cada 50 horas de servicio o bianualmente. Mantenimiento cada 300 horas de servicio. Mantenimiento cada 500 horas de servicio o anualmente. Nota: Para conservar la garantía, es necesario que durante el tiempo de su vigencia todos los problemas de servicio y mantenimiento sean llevados a cabo por un servicio técnico autorizado de Kärcher conforme al cuaderno de mantenimiento.

Trabajos de mantenimiento

Preparativos:

→ Coloque la escoba mecánica sobre una superficie plana. Girar hacia afuera la llave del interruptor principal por la posición "0" y extraer. Active el freno de estacionamiento.

Indicaciones generales de seguridad

△PELIGRO

Peligro de lesiones

El motor requiere aprox. 3-4 segundos de marcha por inercia tras la detención. Durante este intervalo de tiempo es imprescindible mantenerse alejado de la zona de accionamiento.

ADVERTENCIA

Antes de realizar cualquier trabajo de mantenimiento y reparación, deje que el aparato se enfríe lo suficiente. No toque componentes calientes, como el motor de accionamiento.

CUIDADO

Antes de realizar labores de mantenimiento, extraer el conector del cargador del enchufe.

Antes de realizar labores de mantenimiento, desconectar el polo positivo de la batería.

CUIDADO

Antes de descargar el equipo, retirar las baterías y el recipiente para la suciedad y girar el asa de empuje hacia delante. No colocar el equipo sobre el asa de empuje. Antes de realizar tareas de limpieza o mantenimiento o cambiar piezas, se debe desconectar el aparato.

Ajustar el cable Bowden del acontecimiento de avance.

Es necesario ajustar cuando al subir una cuesta la fuerza propulsora del aparato no es suficiente.

→ Abrir el capó del aparato. Soltar las contratuercas. → Ajustar el tornillo de ajuste. → Apretar la contratuerca.

Control del cepillo rotativo

Activar el freno de estacionamiento. Extraer el depósito de basura. → Extraer las cintas y los cordones del cepillo rotativo.

Reemplazo del cepillo rotativo

Es necesario realizar el cambio cuando el resultado del barrido empeora ostensiblemente debido al desgaste de las cerdas.

CUIDADO

Antes de descargar el equipo, se deben retirar las baterías.

No colocar el equipo sobre el asa de empuje.

Activar el freno de estacionamiento. Extraer el depósito de basura. → Extraer las baterías. → Inclinar el aparato hacia atrás.

→ Levantar la tapa para suciedad gruesa, presionar los cuencos sobre rodamientos y girar hacia delante el cepillo rotativo. → Quitar el cepillo rotativo. Insertar un nuevo cepillo rotativo sobre la espiga de transmisión (izquierda). Encajar el cuenco sobre rodamientos en el lado opuesto en el orificio de la biela del cepillo rotativo.

PRECAUCIÓN

¡Peligro de daños en la instalación! Prestar atención para que no entre ninguna cerda en el orificio de la biela del cepillo rotativo y quede atascada.

Nota: Tras el montaje del nuevo cepillo rotativo, la superficie de barrido debe reajustarse.

Control y ajuste de la superficie de barrido del cepillo rotativo

Eleve la parte delantera y trabaje con la escoba mecánica sobre un suelo liso y plano, que esté cubierto de forma visible con polvo o arcilla. Active el freno de estacionamiento. → Gire el cepillo rotativo aprox. 15-30 segundos. Eleve la parte delantera de la escoba mecánica y desplace hacia un lateral.

La superficie de barrido forma un rectángulo regular, que tiene entre 30 y 40 mm de ancho.

Zona de ajuste (-) 1...10 (+)
Zona de Barriero minimalo 1
Zona de Barriero máximo 10
Nuevo cepillo rotativo	1...3

Ajuste la superficie de barrido:

→ Abrir el capó del aparato. → Reajustar la palanca de ajuste izquierda y derecha y encajarla en el orificio correspondiente.

• Encajar la palanca de ajuste en el orificio profundo (+): La superficie de barrido aumenta.
• Encajar la palanca de ajuste en el orificio superior (+): La superficie de barrido disminuye.

→ Comprobar el nivel de barrido.

Reemplazo de la escoba lateral

Es necesario realizar el cambio cuando el resultado del barrido empeora ostensiblemente debido al desgaste de las cerdas. Nota: Antes de bascular el aparato y extraer el depósito de suciedad, girar hacia delante el estribo de empuje. No colocar el aparato sobre el estribo de empuje. Desenroscar 3 tornillos de la parte inferior de la escobilla lateral.

Extraer la escoba lateral. → Coloque la escoba lateral nueva en el arrastrador y atornille.

Ajustar la bajada de la escoba lateral

Es necesario reajustar cuando el resultado del barrido empeora ostensiblemente debido al desgaste de las cerdas.

→ Abrir el capó del aparato. Suelte las tuercas de mariposa.

Ajustar el tornillo de ajuste. → Apriete las tuercas de mariposa.

Ajustar la elevación de la tapa de suciedad gruesa.

• Es necesario reajustar cuando no se pueda elevar lo suficiente la tapa de suciedad gruesa.
• Si el resultado de barrido empeora, p. ej. por desgaste del labio delantero, se debe acortar ligeramente el cable Bowden.

→ Abrir el capó del aparato. Suelte las contratuercas. Ajustar el tornillo de ajuste. → Apriete la contratuerca.

Ajuste y cambio de los cubrejuntas

Nota: Antes de bascular el aparato y extraer el depósito de suciedad y girar hacia delante el estribo de empuje. No colocar el aparato sobre el estribo de empuje.

Cubrejuntas delantero

→ Aflojar la fijación de la lámina de estanqueidad. Reajustar el cubrejuntas o cambiarlo.

Ajuste la distancia al suelo de manera tal que se pliegue hacia atrás con un juego de 0-10 mm.

→ Alinee el cubrejuntas.

→ Apretar la fijación de la lámina de estanqueidad.

Cubrejuntas trasero

Extraer el depósito de basura.

→ Aflojar la fijación de la lámina de estanqueidad.

Reajustar el cubrejuntas o cambiarlo.

→ Ajuste la distancia al suelo de manera tal que se pliegue hacia atrás con un juego de 0-10 mm.

→ Apretar la fijación de la lámina de estanqueidad.

Cubrejuntas laterales

→ Aflojar la fijación de la lámina de estanqueidad. → Reajustar el cubrejuntas o cambiarlo. Para ajustar la distancia al suelo, intercale un elemento de máx. 2 mm de espesor. → Alinee el cubrejuntas. → Apretar la fijación de la lámina de estanqueidad.

Cambio del filtro de polvo

ADVERTENCIA

Antes de cambiar el filtro de polvo, vacíe el depósito de basura. Para efectuar trabajos en el sistema de filtro, utilice una mascarilla antipolvo. Observe las normas de seguridad referidas al tratamiento de polvos finos.

PRECAUCIÓN

¡Peligro de daños en la instalación!

No lave el filtro de polvo. Active el freno de estacionamiento. → Limpiar el filtro de polvo.

Girar el tornillo de cierre de la tapa del filtro de polvo en la dirección contraria a las agujas del reloj. → Levantar la tapa del filtro de polvo. → Cambio del saco de polvo. Procurar montar correctamente el saco de polvo (véase figura). Girar el tornillo de cierre hasta el tope.

PRECAUCIÓN

Si no se gira el tornillo de cierre hasta el tope, se pueden producir daños.

Nota: En el montaje del nuevo saco, evitar que se dañen las láminas.

Cambio del fusible/rele

KM 75/40 W Bp

1 Fusible F1 (50 A) 2 Fusible F2 (2 A) 3 Relé 4 Clavija de energía de la batería → Abrir la tapa del equipo. Sustituir el fusible defectuoso o el relé. KM 75/40 W Bp Pack

El fusible se encuentra en el borne de la batería.

Accesorios

Escoba lateral, suave 6.905-626.0
Para polvo fino en superficies interiores, resistente a la humedad.
Rodillo rotativo suave	6.906-886.0
Con cerras naturales: especial para barrer polvo fino en sueños lisos de superficies interiores. ¡No resistente a la humedad, ni a las superficies abrasivas!
Rodillo rotativo duro	6.906-885.0
Para eliminar la suciedad resistente en exteriores, resistente a la humedad.
Cepillo rotativo, antiestá-tico	6.906-950.0
Para superficies que se pueda cargar estáttamente como alfombras o césped artificial
Unidad de barrido para alfombras	2.641-571.0
Contiene: filtro para pelugas, rodillo rotati-vo antiestá-tico, rueda triple

Declaración UE de conformidad

Por la presente declaramos que la máquina designada a continuación cumple, tanto en lo que respecta a su diseño y tipo constructivo como a la versión puesta a la venta por nosotros, las normas básicas de seguridad y sobre la salud que figuran en las directivas comunitarias correspondientes. La presente declaración perderá su validez en caso de que se realicen modificaciones en la máquina sin nuestro consentimiento explícito.

Producto: Máquina barredora-aspiradora

Modelo: 1.049-xxx

Directivas comunitarias aplicables

Normas armonizadas aplicadas

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-72

EN 61000-6-2: 2005

EN 62233: 2008

EN IEC 63000:2018

Normas nacionales aplicadas

Procedimiento de evaluación de la conformidad aplicado

2000/14/CE: Anexo V

Nivel de potencia acústica dB(A)

Medido: 86

Garantizado: 88

Los abajo firmantes actúan en nombre y con la autorización de la junta directiva.

Ayuda en caso de avería
Avería Mode de subsanarlaNo se puedaponer en marcha el aparato
	El interruptor delcontacto del capó ha desconnectado el equipo. Cerrar la tapa del equipo
	Cargar las baterías
	Comprobar elfuseblede sobrecarga
	Póngase en contacto con el service técnico de Kárscher
El motor的功能a, pero el equipo no se pone en marcha	Ajustar el cable Bowden del actionamento de avance
	Comprobar las correas trapezoidales.
	Póngase en contacto con el service técnico de Kárscher
El aparato se para al subir por una cuesta	Desplazarse por un camino menos inclinado
	Comprobar elfuseblede sobrecarga
	Ajustar el cable Bowden del actionamento de avance.
	Comprobar las correas trapezoidales.
	Póngase en contacto con el service técnico de Kárscher
El cepillo rotativosequeada parado,el indicador de avería se illumina en rojo	Girele interruptor principal hasta la posición "OFF",compruebe si hay objetos atascados en el ce-pillo. Si es necessario能把ubrirpendentes ligeras. Volver a encender el interruptor principal. Tras repetir quatre vaces esta secuencia el control realiza una pausa obligatoria de 2 horas para en-friar. Durante este tiempo no se pueda arrancar el aparato.
El aparato no barre bien	Compruebe el grado de desgaste en el cepillo rotativo y las escobas laterales; en caso necasario,realicele cambio
	Compruebe elfuncionamento de la tapa de sociedadISTA
	Soltar el cable de Bowden de la tapa de sociedad gruesa (tornillo de ajuste)
	Comprobar la tensión de la correa y su functionamento, cancellar si es necasario
	Reajuste la superficie de barrido
	Reemplazo del cepillo rotativo
	Póngase en contacto con el service técnico de Kárscher
El aparato levanta polvo Compruebe	el functúnamente de la tapa de sociedadISTA
	Soltar el cable de Bowden de la tapa de sociedad gruesa (tornillo de ajuste)
	Revise el filtró de polvo; limpielo o cámbielo
	No lavar el filtró de polvo
	Vaciale depósito de basura
	Cambiár el perfíl obturador del depósito de sociedad
	Comprobar la junta del filtró de polvo.
	Compruebe el grado de desgaste en los cubrejuntas; en caso necasario, realicele ajuste o elcombio
Barrido deficiente en los costados	Reajustar la bajada de la escoba lateral
	Reemplace las escobas laterales
	Bajar las escobas laterales
	Comprobar las correas trapezoidales de la escoba lateral
	Póngase en contacto con el service técnico de Kárscher
La elevación de la escoba lateralno funciona	Comprobar el cable Bowden de la elevación de la escoba lateral
	Póngase en contacto con el service técnico de Kárscher
El nuevo cepillo rotativoreza el de-posingito de basura	Corregir el ajuste de la zona de carrido,encjar para ello ambas palancas de ajuste en el orificio inmediamente superior de cada uno (1...3)

Datos técnicos

		KM 75/40 W Bp KM 75/40 W Bp Pack
Datas del equipo
Longitud x anchura x alta (estribo de empuje abierto) mm 1430 x 750 x	1190 1430 x 750 x 1190
Longitud x anchura x alta (estribo de empuje cerrado) mm 1160 x 750 x	930 1160 x 750 x 930
Peso (sin baterias) kg 79 79
Peso (con baterias) kg 125 125
Peso total admissible kg 205 205
Velocidad de desplazimiento y barrido km/h 4,5 4,5
Capacidad ascendional (máx.)	%	12 12
Diámetro del cepillo rotativo	mm 265 265
Diámetro de las escalas laterales	mm 410 410
Potencia máx.	m³/h	3400	3400
Anchura de trabajo sin escalas laterales	mm 550 550
Ancho de trabajo con escala lateral	mm 750 750
Capacidad del depóstito de basura	I	40 40
Clase de protección contra calda de gotas de agua	--	IPX 3	IPX 3
Motor
Modelo	--	Motor de reluctancia permanente de c.c. Dirección de giro derecha
Tensión	V	24 24
Corrente nominal	A	22 22
Potencial nominal	W	400 400
Número de revoluciones	1/min	2750	2750
Categoría de protección	--	IP 20	IP 20
Bateria
Modelo	--	--	2x 12 V GIV
Capacidad	Ah	--	60 (5h)
Peso	kg --	23
Tiempo de energia cuando la batería está Completely正常使用.	h	--	12
Tiempo de funciona bajo varías recargas	h	--	ca. 1,5-2
Cargador
Tensión de red	V~	--	230
Tensión desuma	V	--	24
Corrente de energia	A	--	10
Frecuencia de alimentación	Hz	--	50/60
Fusible de red electrico
Central	A	50 50
Fusible control	A	2	--
Protección contra la descarga total	--	mediante relé	mediante relé
Cargador		---	T4A / 250 V AC
Sistema de filtrado y aspiración
Superfice activa del filtró para polvo fino	m²	1,8 1,8
Categoría de aplicación: filtró para polvos no nocivos para la salute	--	L	L
Depresión nominal del Sistema de aspiración	mbar	5	5
Caudal volumétrico nominal del Sistema de aspiración	l/s	45 45
Condiciones ambientales
Temperatura de functionamento	°C	Desse -5 hasta +40	Desse -5 hasta +40
Temperatura de carga		---	Temperatura inferior
Humidad del aire, sin condensation	%	0 - 90	0 - 90
Valores calculados conforme a la norma EN 60335-2-72
Nivel de presión acústica Lpa	dB(A)	71 71
Inseguridad Kpa	dB(A)	3	3
Nivel de potencia acústica Lwa + inseguridad KwA	dB(A)	88 88
Inseguridad KwA		2	2
Valor de vibración mano-brazo	m/s²	3,7 3,7
Inseguridad K	m/s²	0,2 0,2

Sujeto a modificaciones.

Avisos de seguridad sobre el funcionamiento de marcha

Peligro

Peligro de lesiones!

Elementos de mando y de funcionamiento

Carregador	N° de encomenda
	6.654-225.0

Proceso de carga -KM 75/40 W Bp Pack

Proceso de carreamento - KM 75/40 W Bp

→ Abrir a tampa do aparelho. → Inserir o cabo de carga do carregador no conector fêmea da vassoura mecânica → Inserir a ficha de rede do carregador e ligar o carregador.

Puxar a alavanca para a marcha em frente.

Passar por cima de obstáculos

Aviso: esvaziar regularmente o filtro de pó durante o funcionamento.

Fechar a tampa úmida/seca.

Indicador de avarias

Ajustar o cabo Bowden do acionamento de translado

Ihsoobrealavanca de avanço.

Desaparafusar 3 parafusos na face inferior da vassoura lateral. Retirar a vassoura lateral. Encaixar a nova escova lateral sobre o arrastador e aparafusá-la.

Trocar o filtro de pó

ATENÇÃO

Normas harmonizadas aplicadas

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-72

EN 61000-6-2: 2005

EN 62233: 2008

EN IEC 63000:2018

Normas nacionales aplicadas

• -

Proceso aplicado de evaluación de conformidad

2000/14/CE: Anexo V

Nivel de potencia acústica dB(A)

Medido: 86

Garantizado: 88

Medidas de seguridad. RO 2

Elementos de uso y funcionamiento RO 3

Accesorios y piezas de repuesto

Accesorios y piezas de repuesto

PELIGRO

Para evitar peligros, las reparaciones y el montaje de piezas de repuesto solo deben ser realizados por el servicio de atención al cliente autorizado.

Solo se deben utilizar accesorios y piezas de repuesto aprobados por el fabricante. Los accesorios originales y las piezas de repuesto originales garantizan que el aparato pueda funcionar de forma segura y sin fallos. - Encontrará más información sobre las piezas de repuesto en www.kaercher.com, en la sección Service.

La seguridad se encuentra en el borne polar.

Accesorios

Registre su producto y aproveche muchas ventajas.

Reseñe su producto y díganos su opinión.
