ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ FBH7TS SCHEPPACH

Εξήγηση των συμβόλων πάνω στο προϊόν

Η χρήση συμβόλων στο παρόν εγχειρίδιο έχει σκοπό να επιστήσει την προσοχή σας σε ενδεχόμενους κινδύνους. Τα σύμβολα ασφαλείας και οι εξηγήσεις που τα συνοδεύουν πρέπει να κατανοούνται πλήρως. Οι προειδοποιήσεις αυτές καθ' εαυτές δεν αποσοβούν τους κινδύνους και δεν υποκαθιστούν τη λήψη σωστών μέτρων πρόληψης ατυχημάτων.

	Διαβάστε το εγχειρίδιο πριν τη θέση σε λειτουργία.		Υψηλή τάση, θανάσιμος κίνδυνος!
	Φοράτε προστασία ακοής. Η επίδραση του θορύβου ενδέχεται να προκαλέσει απώλεια ακοής.		Μην πλησιάζετε τα χέρια σας στην περιοχή σχισίματος!Κίνδυνος τραυματισμού! Κίνδυνος κοψίματος και σύνθλιψης!
	Φοράτε υποδήματα ασφαλείας.		Μην εισάγετε τα χέρια σας στο μηχάνημα χωρίς προστασία!
	Φοράτε προστατευτικά γυαλιά.		Προσοχή! Κινητά μέρη!
	Χρησιμοποιείτε γάντια εργασίας.		Μόνο ο χειριστής επιτρέπεται να στέκεται στην περιοχή εργασίας του μηχανήματος. Κρατήστε μακριά από την επικίνδυνη περιοχή τα άτομα που δεν συμμετέχουν, καθώς και τα κατοικίδια ή άλλα ζώα (ελάχιστη απόσταση 5 m).
	Απαγορεύεται η αφαίρεση ή τροποποίηση συστημάτων προστασίας και διατάξεων ασφάλειας.	Δ Προσοχή!	Στις παρούσες οδηγίες χειρισμού έχουμε τοποθετήσει τα εξής σύμβολα στα σημεία που αφορούν την ασφάλειά σας
	Μην αφήνετε να τρέξει υδραυλικό λάδι στο έδαφος.Απορρίπτετε το χρησιμοποιημένο λάδι σύμφωνα με τους κανονισμούς σε εγκατάσταση συλλογής χρησιμοποιημένων λαδιών. Απαγορεύεται η εκκένωση χρησιμοποιημένου λαδιού στο έδαφος ή η ανάμιξή του με απόβλητα.		Το προϊόν συμμορφώνεται με τις ισχύουσες Ευρωπαϊκές Οδηγίες.
	Προσοχή! Πριν από κάθε εργασία επισκευής, συντήρησης και καθαρισμού, σβήνετε τον κινητήρα και αποσυνδέετε το φις ρευματοληψίας από την πρίζα.		Το προϊόν συμμορφώνεται με τις ισχύουσες σερβικές οδηγίες.

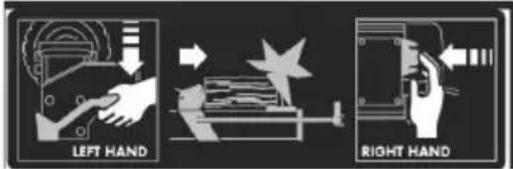

		Κίνδυνος από κινούμενα μέρη! Πάντα χειρίζεστε το μηχάνημα και με τα δύο χέρια! Απαγορεύεται η μη εξουσιοδοτημένη χρήση ή η παράκαμψη των χειριστηρίων – Προσοχή - Κίνδυνος σύνθλιψης!

Περιεχόμενα: Σελίδα:

1. Εισαγωγή 232
2. Περιγραφή της συσκευής 232
3. Паработéo уліко 232
4. Ενδεδειγμένη χρήση....233
5. Γενικές υποδείξεις ασφαλείας...... 233
6. Πρόσθετες υποδείξεις ασφαλείας...... 234
7. Τεχνικά χαρακτηριστικά 234
8. Αποσυσκευασία 235
9. Δομή / Πριν από τη θέση σε λετουργία...... 235
10. Θέση σε λειτουργία...... 236
11. Ηλεκτρική σύνδεση....237
12. Καθαρισμός 238
13. Μεταφορά 238
14. Αποθήκευση 238
15. Συντήρηση 238
16. Απόρριψη και ανακύκλωση......239
17. Αντιμετώπιση προβλημάτων 240
18. Δήλωση συμμόρφωσης 276

1. Εισαγωγή

Κατασκευαστής:

Scheppach GmbH

σας ευχόμαστε να απολαύσετε τη νέα σας συσκευή και να έχετε καλά αποτελέσματα κατά τη χρήση της.

Υπόδειξη:

Ο κατασκευαστής αυτής της συσκευής δεν ευθύνεται σύμφωνα με τον ισχύοντα νόμο περί ευθύνης προϊόντων για ζημιές, που προκαλούνται σε αυτή τη συσκευή ή από αυτή τη συσκευή στις εξής περιπτώσεις:

• ακατάλληλη μεταχείριση
  • παράβλεψη των εντολών χειρισμού
• επισκευές από τρίτους, μη εξουσιοδοτημένους τε- χνικούς
  • τοποθέτηση και αντικατάσταση μη γνήσιων ανταλ- λακτικών
  • μη ενδεδειγμένη χρήση
• Βλάβες της ηλεκτρικής εγκατάστασης σε περίπτωση παράβλεψης των ηλεκτρικών κανόνων και των κανονισμών VDE 0100, DIN 57113 / VDE 0113

Προσέξτε:

Πριν από τη συναρμολόγηση και πριν τη θέση σε λει- τουργία διαβάστε όλο το κείμενο των οδηγιών χειρισμού. Αυτές οι οδηγίες χειρισμού έχουν σκοπό να σας διευ- κολύνουν να γνωρίσετε τη συσκευή και να εκμεταλλευ- τείτε τις ενδεδειγμένες δυνατότητες χρήσης της.

Οι οδηγίες χειρισμού περιέχουν σημαντικές υποδείξεις για να εργάζεστε με τη συσκευή με ασφάλεια, σωστά και οικονομικά και για να αποφεύγετε κινδύνους, να εξοικονομείτε έξοδα επισκευής, να μειώνετε τους χρόνους αδυναμίας λειτουργίας και να αυξάνετε την αξιοπιστία και τη διάρκεια ζωής της συσκευής.

Επιτρόσθετα στους κανόνες ασφαλείας στις παρούσες οδηγίες χειρισμού, πρέπει να λαμβάνετε οπωσδήποτε υπόψη σας τις διατάξεις που ισχύουν στη χώρα σας για τη λειτουργία της συσκευής.

Φυλάξτε τις οδηγίες χειρισμού σε ένα πλαστικό κάλυμ- μα προστατευμένες από ρύπους και υγρασία, κοντά στη συσκευή. Όλα τα άτομα του προσωπικού χειρι- σμού πρέπει να τις διαβάζουν πριν από την έναρξη της εργασίας και να τις τηρούν σχολαστικά.

Στη συσκευή επιτρέπεται να εργάζονται μόνο άτομα που έχουν ενημερωθεί για τη χρήση της συσκευής και γνωρίζουν τους κινδύνους που σχετίζονται με αυτή.

Πρέπει να τηρείται η απαιτούμενη ελάχιστη ηλικία.

Εκτός από τις υποδείξεις ασφαλείας που αναφέρονται στις παρούσες οδηγίες χειρισμού και τις ειδικές διατάξεις της χώρας σας, για τη λειτουργία μηχανημάτων παρόμοιας κατασκευής, πρέπει να τηρείτε τους γενικά αναγνωρισμένους τεχνικούς κανόνες.

Δεν αναλαμβάνουμε καμία ευθύνη για ατυχήματα ή ζημιές που οφείλονται σε παράβλεψη αυτών των οδηγιών και των υποδείξεων ασφαλείας.

2. Περιγραφή της συσκευής

1. Προστατευτική διάταξη
2. Σφήνα σχισίματος
3. Τραπέζι απόθεσης για σχισμένο ξύλο
4. Λαβή
5. Πλάκα καθοδήγησης κούτσουρων
6. Κουμπί ενεργοποίησης
7. Bída εξαέρωσης
8. Τάπα αποστράγγισης λαδιού με ράβδο ένδειξης στάθμης λαδιού
9. Επιφάνεια στήριξης
10. Πλάκα πίεσης
11. Προστατευτικό μοχλού χειρισμού
12. Μοχλός χειρισμού
13. Κινητήρας
14. Τροχοί μεταφοράς
15. Βίδα περιορισμού πίεσης
16. Πόδι στήριξης

3. Παραδοτέο υλικό

A. Οδηγίες χειρισμού
B. Συνοδευτικές σακούλες εξαρτημάτων (a, b, c, d, e, f)
C. Λαβή
D. Σχίστης ξύλου
Ε. Επάνω προστατευτική διάταξη 1
F. Επάνω προστατευτική διάταξη 2
G. Αριστερή προστατευτική διάταξη
Η. Πίσω προστατευτική διάταξη 1
1. Πίσω προστατευτική διάταξη 2
J. Μπροστινή προστατευτική διάταξη
K. Τραπέζι απόθεσης 1
L. Έλασμα προστασίας
Μ. Τραπέζι απόθεσης 2
N. Αντηρίδες στήριξης (2x)
Ο. Αντηρίδα στήριξης

4. Ενδεδειγμένη χρήση

Το μηχάνημα επιτρέπεται να χρησιμοποιείται μόνο όπως προβλέπεται. Κάθε χρήση πέραν αυτής θεωρείται μη ενδεδειγμένη. Για ζημιές ή τραυματισμούς οποιουδήποτε είδους προκαλούμενες από αυτή τη χρήση, την ευθύνη φέρει ο χρήστης/χειριστής και όχι ο κατασκευαστής.

Συστατικό μέρος της ενδεδειγμένης χρήσης αποτελεί και η τήρηση των υποδείξεων ασφαλείας, καθώς και των οδηγιών συναρμολόγησης και των υποδείξεων λειτουργίας που υπάρχουν στις Όδηγίες χειρισμού.

Τα άτομα τα οποία χειρίζονται και συντηρούν το μηχάνημα πρέπει να είναι εξοικειωμένα με αυτή και να έχουν διδαχθεί σχετικά με τους ενδεχόμενους κινδύνους.

Πέραν αυτού, πρέπει να τηρούνται με απόλυτη ακρίβεια οι ισχύοντες κανονισμοί πρόληψης ατυχημάτων.

Πρέπει να τηρούνται και οι λοιποί κανόνες στους τομείς της ιατρικής εργασίας και της τεχνικής ασφάλειας.

Οι τροποποιήσεις στο μηχάνημα αποκλείουν κάθε ευ- θύνη του κατασκευαστή για όσες ζημιές προκύψουν από αυτές.

• Ο υδραυλικός σχίστης ξύλου ενδείκνυται μόνο για οριζόντια λειτουργία. Τα ξύλα επιτρέπεται να κόβονται μόνο οριζόντια τοποθετημένα και στη διεύθυνση των ινών τους. Η διάσταση των ξύλων για σχίσιμο είναι έως 52 cm.

• Ποτέ μη σχίσετε ξύλο σε όρθια θέση ή όχι στη διεύ- θυνση των ινών του!

- Πρέπει να τηρούνται οι κανονισμοί ασφαλείας, εργασίας και συντήρησης του κατασκευαστή καθώς και οι διαστάσεις που αναφέρονται στα τεχνικά χαρακτηριστικά.

- Πρέπει να τηρούνται οι σχετικές διατάξεις πρόληψης ατυχημάτων καθώς και οι λοιποί, γενικά αναγνωρισμένοι τεχνικοί κανόνες ασφαλείας.

• Η χρήση, η συντήρηση και η επισκευή του μηχανήματος επιτρέπεται μόνο σε εξειδικευμένα άτομα, τα οποία διαθέτουν την ανάλογη εξοικείωση και έχουν ενημερωθεί σχετικά με τους κινδύνους. Οι εξ ιδίων τροποποιήσεις στο μηχάνημα αποκλείουν την ευθύνη του κατασκευαστή για όσες ζημιές προκύψουν από αυτές.

- Η χρήση του μηχανήματος επιτρέπεται μόνο με γνήσια αξεσουάρ και γνήσια εργαλεία του κατασκευαστή.

- Κάθε άλλη χρήση θεωρείται ως μη προβλεπόμενη. Για ζημιές που προκύπτουν από τέτοια χρήση δεν ευθύνεται ο κατασκευαστής. Τον σχετικό κίνδυνο αναλαμβάνει αποκλειστικά ο χρήστης.

- Διατηρείτε την περιοχή εργασίας καθαρή και χωρίς εμπόδια.

- Χρησιμοποιείτε τη συσκευή μόνο πάνω σε ένα επίπεδο και σταθερό υπόβαθρο στήριξης.

- Πριν από κάθε θέση σε λειτουργία, ελέγχετε την κα- νονική λειτουργία του σχίστη.

- Χρησιμοποιείτε τη συσκευή μόνο σε περιοχές με υψόμετρο το πολύ 1000 m από την επιφάνεια της θάλασσας.

Παρακαλούμε να έχετε υπόψη σας ότι οι συσκευές μας κανονικά δεν έχουν σχεδιαστεί για εμπορική, βιοτεχνική ή βιομηχανική χρήση. Δεν αναλαμβάνουμε καμία ευθύνη αν η συσκευή χρησιμοποιηθεί σε εμπορικές, βιοτεχνικές ή βιομηχανικές επιχειρήσεις καθώς και σε παρόμοιες δραστηριότητες.

5. Γενικές υποδείξεις ασφαλείας

Δ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όταν χρησιμοποιείτε ηλεκτρικά εργαλεία, θα πρέπει να ακολουθείτε τις ακόλουθες βασικές προφυλάξεις ασφαλείας, ώστε να μειώσετε τον κίνδυνο φωτιάς, ηλεκτροπληξίας και τραυματισμού. Διαβάστε όλες τις οδηγίες, πριν εργαστείτε με αυτό το εργαλείο.

- Τηρείτε όλες τις υποδείξεις ασφαλείας και υποδείξεις κινδύνου που υπάρχουν πάνω στο μηχάνημα.

• Διατηρείτε σε ευανάγνωστη κατάσταση όλες τις υποδείξεις ασφαλείας και υποδείξεις κινδύνου που υπάρχουν πάνω στο μηχάνημα.

- Οι διατάξεις ασφαλείας στο μηχάνημα δεν επιτρέπεται να αφαιρούνται ή να τίθενται σε αχρηστία.

- Ελέγξτε τους αγωγούς ρεύματος δικτύου. Μη χρησιμοποιείτε γραμμές σύνδεσης που έχουν βλάβη.

• Πριν από θέση σε λειτουργία, ελέγχετε τη σωστή λει- τουργία του συστήματος λειτουργίας με δύο χέρια.

- Ο χειριστής πρέπει να είναι τουλάχιστον 18 ετών. Ο εκπαιδευόμενος πρέπει να είναι τουλάχιστον 16 ετών, αλλά επιτρέπεται να εργάζεται στο μηχάνημα μόνο υπό επίβλεψη.

- Δεν επιτρέπεται να εργάζονται παιδιά με αυτή τη συσκευή.

- Κατά την εργασία φοράτε γάντια εργασίας και υποδήματα ασφαλείας, προστατευτικά γυαλιά, ρουχισμό εργασίας με καλή εφαρμογή και προστασία ακοής (ατομικό προστατευτικό εξοπλισμό).

- Προφύλαξη κατά την εργασία: Κίνδυνος τραυματισμού για τα δάχτυλα και τα χέρια από το εργαλείο σχισίματος.

- Εκτελείτε εργασίες μετασκευής, ρύθμισης και καθαρισμού, καθώς και εργασίες συντήρησης και εξάλειψης προβλημάτων μόνο με απενεργοποιημένο μοτέρ. Αποσυνδέστε το φις ρευματοληψίας από την πρίζα!

• Εργασίες εγκατάστασης, επισκευής και συντήρησης στην ηλεκτρική εγκατάσταση επιτρέπεται να εκτελούνται μόνο από ειδικούς τεχνικούς.
• Όλες οι διατάξεις προστασίας και ασφαλείας πρέπει να τοποθετούνται ξανά αμέσως μετά την ολοκλήρωση των εργασιών επισκευής και συντήρησης.
• Κατά την απομάκρυνση από τη θέση εργασίας απενεργοποιείτε τον κινητήρα. Αποσυνδέστε το φις ρευματοληψίας από την πρίζα!
• Απαγορεύεται αυστηρότατα η αφαίρεση της προστατευτικής διάταξης και η εργασία χωρίς αυτήν.
• Κατά το σχίσιμο μπορεί, λόγω της υφής του ξύλου (π.χ. εξ αιτίας ρόζων, ακανόνιστου σχήματος κούτσουρων κλπ.) να προκληθούν επικίνδυνες καταστάσεις όπως εκσφενδονισμός μερών, μπλοκάρισμα του σχίστη και συνθλίψεις.

6. Πρόσθετες υποδείξεις ασφαλείας

• Ο χειρισμός του σχίστη ξύλου επιτρέπεται να γίνε- ται μόνο από ένα μόνο άτομο.
• Ποτέ μη σχίζετε κούτσουρα που περιέχουν καρφιά, σύρμα ή άλλα αντικείμενα.
  • Τα ήδη σχισμένα ξύλα και τα πριονίδια ξύλου δημιουργούν μια επικίνδυνη περιοχή εργασίας. Υπάρχει κίνδυνος σκοντάμματος, γλιστρήματος ή πτώσης. Διατηρείτε την περιοχή εργασίας πάντα τακτοποιημένη.
• Ποτέ μην τοποθετείτε τα χέρια σας πάνω σε κινούμενα μέρη του μηχανήματος όταν είναι ενεργοποιημένο το μηχάνημα.
  • Σχίζετε μόνο ξύλο μέγιστου μήκους 52 cm.

Δ ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Αυτό το ηλεκτρικό εργαλείο παράγει ένα ηλεκτρομαγνητικό πεδίο κατά τη διάρκεια της λειπουργίας του. Αυτό το πεδίο υπό ορισμένες περιστάσεις μπορεί να επηρεάσει ενεργά ή παθητικά ιατρικά εμφυτεύματα. Για να μειώσετε τον κίνδυνο σοβαρών ή θανατηφόρων τραυματισμών, συνιστούμε σε άτομα με ιατρικά εμφυτεύματα να συμβουλεύονται το γιατρό τους και τον κατασκευαστή του ιατρικού εμφυτεύματος, πριν το χειρισμό του ηλεκτρικού εργαλείου.

Υπολειπόμενοι κίνδυνοι

Το μηχάνημα είναι κατασκευασμένο σύμφωνα με την τελευταία λέξη της τεχνολογίας και με βάση τους αναγνωρισμένους τεχνικούς κανόνες ασφαλείας. Κατά την εργασία ενδέχεται παρόλα αυτά να παρουσιαστούν μεμονωμένοι υπολειπόμενοι κίνδυνοι.

- Κίνδυνος τραυματισμού για τα δάχτυλα και τα χέρια από το εργαλείο σχισίματος σε περίπτωση ακατάλληλης καθοδήγησης ή τοποθέτησης του ξύλου.

• Τραυματισμοί από εκτόξευση του αντικειμένου εργασίας σε περίπτωση ακατάλληλης συγκράτησης ή καθοδήγησης.
• Κίνδυνος για την υγεία από ηλεκτρικό ρεύμα σε πε- ρίπτωση χρήσης ακατάλ ληλων καλωδίων ρεύματος.
  • Πριν πραγματοποιήσετε εργασίες ρύθμισης ή συντήρησης, αφήστε το κουμπί εκκίνησης και αποσυνδέστε το φις ρευματοληψίας από την πρίζα.
  • Παρά όλες τις προφυλάξεις που έχουν ληφθεί ενδέχεται πέραν αυτών να υπάρχουν μη προφανείς υπολειπόμενοι κίνδυνοι.
• Οι υπολειπόμενοι κίνδυνοι μπορούν να ελαχιστοποιηθούν όταν τηρούνται οι „Υποδείξεις ασφαλείας“ και η „Ενδεδειγμένη χρήση“, καθώς και οι οδηγίες χειρισμού στην ολότητά τους.
• Αποφεύγετε αθέλητη θέση σε λειτουργία του μηχανήματος: κατά την εισαγωγή του φις στην πρίζα δεν επιπρέπεται να είναι πατημένο το μπουτόν λειτουργίας. Χρησιμοποιείτε το εργαλείο που συνιστάται στις παρούσες Οδηγίες χειρισμού. Έτσι απολαμβάνετε πάντα τη μέγιστη απόδοση από το μηχάνημά σας.
• Κρατάτε τα χέρια σας μακριά από την περιοχή εργασίας, όταν είναι σε λειτουργία το μηχάνημα.

7. Τεχνικά χαρακτηριστικά

Διαστάσεις Μ x Π x Y 1160 x 425 x 610 mm
ø ξύλου ελάχ. - μέγ. 50 - 250 mm
Μήκος ξύλου - μέγ. 200 - 520 mm
Βάρος χωρίς πλαίσιο βάσης 53 kg
Βάρος με πλαίσιο βάσης 57 kg
Κινητήρας 220 - 240 V~ / 50 Hz
Κατανάλωση ισχύος P1 2200 W
Ισχύς εξόδου P2 1700 W
Τρόπος λειτουργίας	S3 25%
Δύναμη σχισίματος	μέγ. 7 t
Διαδρομή κυλίνδρου	370 mm
Κίνηση εμπρός του κυλίνδρου	3,08 cm/s
Κίνηση πίσω του κυλίνδρου	5,29 cm/s
Ποσότητα λαδιού	3,5 l
Πίεση λειτουργίας	208 bar
Αριθμός στροφών	2800 min ^-1

Με την επιφύλαξη τεχνικών τροποποιήσεων!

Θόρυβος και κραδασμοί

Δ Προειδοποίηση: Ο θόρυβος μπορεί να έχει σοβαρές επιπτώσεις στην υγεία σας. Σε περίπτωση θορύβου μηχανήματος πάνω από 85 dB, φοράτε κατάλληλα μέσα ως προστασία ακοής.

Χαρακτηριστικές τιμές θορύβου

Στάθμη ηχητικής ισχύος L _WA 96 dB

Στάθμη ηχητικής πίεσης L _ρA 89,9 dB

Αβεβαιότητα Κ _WA/pA 3 dB

*Τρόπος λειτουργίας S3, περιοδική διαλείπουσα λει- τουργία χωρίς επίδραση της διαδικασίας εκκίνησης στη θέρμανση του κινητήρα. Η λειτουργία αποτελείται από ένα χρονικό διάστημα εκκίνησης, ένα χρονικό δι- άστημα με σταθερό φορτίο και ένα χρονικό διάστημα λειτουργίας χωρίς φορτίο. Ο κύκλος δραστηριότητας είναι 10 λεπτά, η σχετική διάρκεια ενεργοποιημένης κατάστασης είναι 25% του κύκλου δραστηριότητας.

Δύναμη πίεσης:

Το επίπεδο ισχύος της ενσωματωμένης υδραυλικής αντλίας μπορεί να φθάσει ένα βραχυχρόνιο επίπεδο πίεσης για δύναμη πίεσης έως 7 τόνους. Στη βασική ρύθμιση, οι υδραυλικοί σχίστες ρυθμίζονται εργοστασιακά σε ένα επίπεδο ισχύος περίπου 10% μικρότερο. Για λόγους ασφαλείας δεν επιτρέπτεται να τροποποιηθούν οι βασικές ρυθμίσεις από τον χρήστη. Έχετε υπόψη σας ότι εξωτερικοί παράγοντες όπως η θερμοκρασία λειτουργίας, η θερμοκρασία περιβάλλοντος, η πίεση αέρα και η υγρασία, επηρεάζουν το ιξώδες του υδραυλικού λαδιού. Επιπλέον, το επίπεδο πίεσης που επιτυγχάνεται μπορεί να επηρεαστεί από κατασκευαστικές ανοχές και σφάλματα συντήρησης.

8. Αποσυσκευασία

• Ανοίξτε τη συσκευασία και αφαιρέστε προσεκτικά τη συσκευή.
• Απομακρύνετε το υλικό συσκευασίας καθώς και τα ασφαλιστικά συσκευασίας και μεταφοράς (εφόσον υπάρχουν).
• Ελέγξτε εάν είναι πλήρες το παραδοτέο υλικό.
• Ελέγξτε τη συσκευή και τα αξεσουάρ για τυχόν ζημιές κατά τη μεταφορά. Σε περίπτωση αξίωσης πρέπει να ειδοποιηθεί άμεσα ο μεταφορέας. Μεταγενέστερες αξιώσεις δεν αναγνωρίζονται.
  • Φυλάξτε τη συσκευασία κατά το δυνατό μέχρι τη λήξη της εγγύησης.
• Πριν τη χρήση, εξοικειωθείτε με τη συσκευή με τη βοήθεια των οδηγιών χειρισμού.

• Για αξεσουάρ, φθειρόμενα εξαρτήματα και ανταλλακτικά, χρησιμοποιείτε μόνο γνήσια εξαρτήματα. Ανταλλακτικά μπορείτε να προμηθευτείτε από τον τοπικό σας εξειδικευμένο έμπορο.
- Κατά τις παραγγελίες αναφέρετε τον αριθμό είδους των προϊόντων μας καθώς και τον τύπο και το έτος κατασκευής της συσκευής.

⚠️ ΠΡΟΣΟΧΗ!

Η συσκευή και το υλικό συσκευασίας δεν είναι παιδικά παιχνίδια! Τα παιδιά δεν επιτρέπεται να παίζουν με πλαστικές σακούλες, μεμβράνες και μικρά εξαρτήματα! Υπάρχει κίνδυνος κατάποσης και ασφυξίας!

9. Δομή / Πριν απτό τη θέση σε λετουργία

Εγκαταστήστε τη συσκευή με τουλάχιστον δύο άτομα.

Αγκυρώστε τον σχίστη στο δάπεδο στήριξης, χρησιμοποιώντας δύο βίδες ή δύο πασαλάκια εδάφους (δεν περιλαμβάνονται στο παραδοτέο υλικό) στο πόδι στήριξης του πλαισίου βάσης.

Δ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Σταθερή στήριξη εξασφαλίζεται μόνον όταν το πλαίσιο βάσης είναι αγκυρωμένο στο δάπεδο ή στο έδαφος. Πρέπει πάντα να εξασφαλίζετε τη σωστή αγκύρωση.

9.1 Συναρμολόγηση πλαισίου βάσης (Εικ. 3 + 4)

Για τεχ νικούς λόγους σχετικά με τη συσκευασία, το πλαί- σιο βάσης πρέπει να συναρμολογηθεί από τον πελάτη. Για τον σκοπτό αυτό χρησιμοποιήστε τις παρεχόμενες βίδες εξαγωνικής κεφαλής Μ6 x 16 με παξιμάδι.

1. Αφαιρέστε το καπάκι πλήμνης τροχού και απτεγκα- ταστήστε τους τροχούς.
2. Συνδέστε τα μεμονωμένα τμήματα του πλαισίου βάσης με το μηχάνημα.
3. Για τον σκοπό αυτό τοποθετήστε τη συσκευή ορι- ζόντια πάνω στο έδαφος και στηρίξτε την στην πλευρά της σφήνας σχισίματος με το προστατευ- τικό από φελιζόλ που υπάρχει στη συσκευασία.
4. Εγκαταστήστε τους τροχούς πάνω στους άξονες τροχών του πλαισίου βάσης.

9.2 Εγκατάσταση της λαβής (4) (συνοδευτική σα- κούλα εξαρτημάτων α) (Εικ. 5)

Στερεώστε τη λαβή στον βραχίονα σχήματος Ε με δύο βίδες κυλινδρικής κεφαλής.

9.3 Εγκατάσταση ελάσματος προστασίας (L) (συνοδευτική σακούλα εξαρτημάτων b) (Εικ. 6 + 7)

1. Στερεώστε το έλασμα προστασίας (L) στην πλάκα καθοδήγησης κούτσουρων (5) και στερεώστε το με τις παρεχόμενες βίδες κυλινδρικής κεφαλής και τα παξιμάδια.

2. Λασκάρετε τη βίδα κυλινδρικής κεφαλής με ρο- δέλα συναρμογής, η οποία βρίσκεται στη βάση τροχού.

3. Στερεώστε το άλλο άκρο της αντηρίδας στήριξης με τη σταυράβιδα και το παξιμάδι στο έλασμα προστασίας (3).

4. Περάστε τώρα το ανοικτό άκρο της αντηρίδας στήριξης (Ο) ανάμεσα στη ροδέλα και στη βάση τροχού και σφίξτε πάλι καλά τη βίδα κυλινδρικής κεφαλής (4).

9.4 Εγκατάσταση τραπεζιού απόθεσης (K + M) (συνοδευτικές σακούλες εξαρτημάτων c + d + e) (Eικ. 8 + 9 + 10)

1. Στερεώστε το τραπέζι απόθεσης (Κ) πάνω στην ίδια πλευρά με το έλασμα προστασίας (L). Στερεώστε το τραπέζι με δύο βίδες κυλινδρικής κεφαλής και ροδέλες γκρόβερ στον σχίστη ξύλου (1).

2. Προσέξτε το τραπέζι και το έλασμα προστασίας να είναι παράλληλα μεταξύ τους.

3. Ξεβιδώστε τη βίδα στην αριστερή πλευρά του πο- διού στήριξης.

4. Στερεώστε το άλλο άκρο της αντηρίδας στήριξης με τη σταυρόβιδα και το παξιμάδι στο έλασμα προστασίας, ευθυγραμμίστε όλα τα μέρη και σφίξ- τε καλά τις βίδες.

5. Περάστε τώρα το ανοικτό άκρο της αντηρίδας στήριξης (Ν) ανάμεσα στη βίδα και στη βάση ποδιού στήριξης και σφίξτε ελαφρά τη βίδα.

6. Επαναλάβετε τη διαδικασία στην άλλη πλευρά.

7. Ευθυγραμμίστε τα δύο τραπέζια μεταξύ τους και στερεώστε τα με τις σταυρόβιδες και τα παξιμάδια (e).

9.5 Εγκατάσταση της προστατευτικής διάταξης (Ε - J) (συνοδευτική σακούλα εξαρτημάτων f) (Εικ. 11 + 12)

1. Συνδέστε τις προστατευτικές διατάξεις (Η) και (Ι) μεταξύ τους, στερεώστε τις με δύο σταυρόβιδες, σφινκτήρες και παξιμάδια.

2. Στερεώστε τις προστατευτικές διατάξεις (Η, I, J) στις οπές πουέχουν προβλεφθείγια τον σκοπόαυτ τές βρίσκονται πλευρικά στο τραπέζι και στο έλασμα προστασίας. Στερεώστε την προστατευτική διάταξη με επτά σταυρόβιδες, σφιγκτήρες και παξιμάδια.

Εγκαταστήστε την προστατευτική διάταξη (G) στο προστατευτικό μοχλού χειρισμού (11) και στερεώστε την με μια σταυρόβιδα και παξιμάδι.

1. Στερεώστε τώρα τις προστατευτικές διατάξεις (Ε + F) στην επάνω πλευρά. Στερεώστε τις με οκτώ σταυρόβιδες, σφιγκτήρες και παξιμάδια.

2. Στερεώστε την προστατευτική διάταξη (Ε + F) μεταξύ τους χρησιμοποιώντας δύο σταυρόβιδες, σφινκτήρες και παξιμάδια.

⚠️ ΠΡΟΣΟΧΗ!

Πριν από τη θέση σε λειτουργία, συναρμολογήστε οπωσδήποτε πλήρως τη συσκευή!

10. Θέση σε λειτουργία

Βεβαιωθείτε ότι το μηχάνημα έχει συναρμολογηθεί πλήρως και κανονικά. Ελέγχετε πριν από κάθε θέση σε λειτουργία:

• τις γραμμές σύνδεσης για σημεία βλάβης (ρωγμές, κοπές και παρόμοια).

• το μηχάνημα για τυχόν ζημιές,

• αν είναι σφιγμένες καλά όλες οι βίδες,

• το υδραυλικό σύστημα για σημεία διαρροής και

• τη στάθμη λαδιού και

• τις διατάξεις ασφαλείας.

10.1 Έλεγχος της στάθμης λαδιού (Εικ. 17)

Το υδραυλικό σύστημα είναι ένα κλειστό σύστημα με ρεζερβουάρ λαδιού, αντλία λαδιού και βαλβίδα ελέγχου. Ελέγχετε τακτικά τη στάθμη λαδιού πριν από κάθε θέση σε λειτουργία. Η πολύ χαμηλή στάθμη λαδιού μπορεί να προξενήσει ζημιά στην αντλία λαδιού. Η στάθμη λαδιού πρέπει να βρίσκεται στη μεσαία σήμανση στη ράβδο ένδειξης στάθμης λαδιού. Το μηχάνημα πρέπει να στέκεται οριζοντιωμένο. Βιδώστε πλήρως τη ράβδο ένδειξης στάθμης λαδιού, για να μετρήσετε τη στάθμη λαδιού.

10.2 Bíđa εξαέρωσης

Πριν από την έναρξη της εργασίας πρέπει απαραίτητα η βίδα εξαέρωσης (7) να λασκαριστεί μερικές στροφές ώστε να είναι εξασφαλισμένη η κυκλοφορία αέρα μέσα στο ρεζερβουάρ λαδιού. Αν παραμείνει σφιγμένη κατά την εργασία, η υδραυλική κίνηση οδηγεί σε υπερπίεση η οποία μπορεί να προξενήσει ζημιά στο μηχάνημά σας! Πριν από κάθε μεταφορά της συσκευής πρέπει οπωσδήποτε να βιδώνετε καλά αυτή τη βίδα, για να -αποτρέπτετε την έξοδο λαδιού.

10.3 Σχίσιμο ξύλου

Σχίζετε μόνο κάθετα κομμένα ξύλα. Ακολουθείτε την εξής διαδικασία:

1. Τοποθετήστε το κούτσουρο οριζόντια πάνω στην επιφάνεια στήριξης (9).
2. Το μηχάνημά σας είναι εξοπλισμένο για χειρισμό και με τα δύο χέρια – το αριστερό χέρι χειρίζεται τον μοχλό χειρισμού (12) και το δεξιό το κουμπί ενεργοποίησης (6).
3. Πιέστε τον μοχλό χειρισμού με τον περιγραφό- μενο τρόπο προς τα κάτω και ενεργοποιήστε τη διαδικασία σχισίματος με πάτημα του κουμπιού ενεργοποίησης (6).

Η απελευθέρωση ενός από τα χειριστήρια προκαλεί άμεση διακοπή λειτουργίας του μηχανήματος. Η απελευθέρωση και των δύο χειριστηρίων προκαλεί επαναφορά της πλάκας πίεσης.

Αν ένα κούτσουρο δεν σχιστεί μέσα σε 5 δευτερόλεπτα, σταματήστε άμεσα τη διαδικασία. Προφανώς το κούτσουρο είναι υπερβολικά σκληρό για τις δυνατότητες του μηχανήματός σας. Περιστρέψτε το κούτσουρο κατά 90° και προσπαθήστε άλλη μία φορά. Προφύλαξη: Αν η λειτουργία διαρκέσει για περισσότερα από 5 δευτερόλεπτα, υπάρχει άμεσος κίνδυνος υπερθέρμανσης. Η συσκευή σας θα μπορούσε να υποστεί ζημιά.

10.4 Περιορισμός διαδρομής

Όταν το κούτσουρο είναι μικρού μήκους, είναι καλή τακτική να περιορίζετε τη διαδρομή της πλάκας πίεσης (10). Για τον σκοπό αυτό πιέστε τον μοχλό χειρισμού (12) και το κουμπί ενεργοποίησης (6) και κινήστε την πλάκα πίεσης (10) έως λίγο πριν το κούτσουρο.

Τώρα αφήστε ελεύθερο το κουμπί ενεργοποίησης, το- ποθετήστε τον δακτύλιο περιορισμού διαδρομής (7α) στο περίβλημα και σφίξτε τον. Κατόπιν μπορείτε να ελευθερώσετε πάλι τον μοχλό χειρισμού.

Τώρα η πλάκα πίεσης μένει στην επιλεγμένη θέση.

10.5 Λανθασμένη τοποθέτηση κούτσουρου (Εικ. 13)

Τοποθετείτε το κούτσουρο πάντα σε πλήρη επαφή με την επιφάνεια στήριξης! Δεν επιτρέπεται να γλιστρήσει ή να πάρει λοξή θέση. Η σφήνα σχισίματος παθαίνει μεγάλη ζημιά αν μια διαδικασία σχισίματος δεν λαμβάνει χώρα με όλη την κόψη αλλά μόνο με το επάνω μέρος. Ποτέ μη σχίζετε περισσότερα από ένα τεμάχια ταυτόχρονα! Υπάρχει ο κίνδυνος ένα από τα τμήματα να επιταχυνθεί ανεξέλεγκτα. Μεγάλος κίνδυνος τραυματισμού!

10.6 Σφηνωμένο κούτσουρο (Εικ. 14 + 15)

Ποτέ μην επιχειρήσετε να χτυπήσετε ένα σφηνωμένο κούτσουρο για να το αφαιρέσετε από το μηχάνημα. Αυτό μπορεί να προκαλέσει ατυχήματα και ζημιές στη συσκευή. Ακολουθείτε την εξής διαδικασία:

1. Αφήστε την πλάκα πίεσης να επιστρέψει στην αρ- χική θέση.

2. Τοποθετήστε μια σφήνα κάτω από το κούτσουρο (βλ. εικόνα 15).

3. Ενεργοποιήστε μία διαδικασία σχισίματος, ώστε η πλάκα πίεσης να σπρώξει τη σφήνα αρκετά κάτω από το κούτσουρο που πρέπει να ελευθερωθεί.

4. Επαναλάβετε τα παραπάνω βήματα με νέες σφήνες έως ότου το κούτσουρο σπρωχτεί προς τα πάνω και έξω από το μηχάνημα.

11. Ηλεκτρική σύνδεση

Ο εγκατεστημένος ηλεκτροκινητήρας έχει συνδεθεί ώστε να είναι έτοιμος για λειτουργία. Η σύνδεση συμμορφώνεται με τις ισχύουσες διατάξεις VDE και DIN. Η σύνδεση στο ηλεκτρικό δίκτυο από την πλευρά του πελάτη καθώς και το καλώδιο επέκτασης που χρησιμοποιείται πρέπει να συμμορφώνονται με αυτές τις προδιαγραφές.

Καλώδιο ηλεκτρικής σύνδεσης με ζημιά

Στα καλώδια ηλεκτρικής σύνδεσης συχνά προκύπτουν ζημιές στη μόνωση.

Οι σχετικές αιτίες μπορεί να είναι:

• Σημεία πίεσης, όταν καλώδια σύνδεσης περνούν μέσα από διάκενα παραθύρου ή πόρτας.
• θέσεις τσακίσματος λόγω ακατάλληλης στερέωσης ή διέλευσης του καλωδίου σύνδεσης.
• Σημεία κοψίματος λόγω διέλευσης τροχήλατων αντικειμένων επάνω από το καλώδιο σύνδεσης.
• Ζημιές στη μόνωση λόγω τραβήγματος του φις από την πρίζα.

• ρωγμές λόγω γήρανσης της μόνωσης.

Καλώδια ηλεκτρικής σύνδεσης με τέτοιες ζημιές δεν επιτρέπεται να χρησιμοποιηθούν και λόγω των ζημιών στη μόνωση αποτελούν κίνδυνο για τη ζωή.

Ελέγχετε τακτικά τα καλώδια ηλεκτρικής σύνδεσης για τυχόν ζημιές. Προσέχετε ώστε κατά τον έλεγχο το καλώδιο σύνδεσης να μην είναι συνδεδεμένο στο δίκτυο ρεύματος.

Τα καλώδια ηλεκτρικής σύνδεσης πρέπει να συμμορφώνονται με τις ισχύουσες διατάξεις VDE και DIN. Χρησιμοποιείτε μόνο καλώδια σύνδεσης με χαρακτηρισμό H05VV-F.

Είναι υποχρεωτικό να είναι τυπωμένη η ονομασία τύ- που πάνω στο καλώδιο σύνδεσης.

Για μονοφασικό μοτέρ εναλλασσόμενου ρεύματος συνιστούμε για μηχανήματα με υψηλό ρεύμα εκκίνησης (από 3000 W), μια ασφάλεια C 16A ή K 16A!

DIN EN 61000-3-11

• Το προϊόν ικανοποιεί τις απαιτήσεις του EN 61000-3-11 και υπόκειται σε ειδικούς όρους σύνδεσης. Αυτό σημαίνει ότι δεν επιτρέπεται η χρήση του σε οποιαδήποτε ελεύθερα επιλέξιμα σημεία σύνδεσης.
• Η συσκευή μπορεί, σε περίπτωση δυσμενών συν- θηκών ηλεκτρικού δικτύου, να προκαλέσει προσω- ρινές διακυμάνσεις τάσης.
• Το προϊόν προβλέπεται αποκλειστικά και μόνο για χρήση σε σημεία σύνδεσης, τα οποία
a. δεν επιτρέπεται υπέρβαση της μέγιστης επιτρεπόμενης σύνθετης αντίστασης δικτύου „Z μέγ. = 0,331 Ω“, ή
b. έχουν ικανότητα ρεύματος δικτύου τουλάχιστον 100 Α ανά φάση.
- Ως χρήστης πρέπει να εξασφαλίσετε, εάν χρειάζεται σε συνεννόηση με την εταιρεία παροχής ηλεκτρικής ενέργειας, ότι το σημείο σύνδεσής σας, στο οποίο θέλετε να χρησιμοποιείτε το προϊόν, ικανοποιεί μία εκ των δύο αναφερόμενων απαιτήσεων α) ή β).

Μοτέρ εναλλασσόμενου ρεύματος 220 - 240 V\~ / 50 Hz Τάση δικτύου ρεύματος 220 - 240 V\~ / 50 Hz.

Το καλώδιο ρεύματος και το καλώδιο επέκτασης πρέπει να είναι 3 αγωγών = P + N + SL. - (1/N/PE).

Οι αγωγοί επέκτασης μήκους μέχρι 25 m πρέπει να έχουν ελάχιστη διατομή 1,5 mm².

Η σύνδεση ρεύματος δικτύου προστατεύεται με ασφάλεια έως 16 Α.

12. Καθαρισμός

⚠️ ΠΡΟΣΟΧΗ!

Πριν από κάθε εργασία καθαρισμού αποσυνδέετε το φις ρευματοληψίας από την πρίζα.

Συνιστούμε να καθαρίζετε τη συσκευή άμεσα μετά από κάθε χρήση.

Καθαρίζετε τη συσκευή τακτικά με ένα ελαφρά υγρό πανί και λίγο μαλακό σαπούνι. Μη χρησιμοποιείτε καθαριστικά ή διαλυτικά, γιατί θα μπορούσαν να προσβάλουν τα πλαστικά μέρη της συσκευής. Προσέχετε να μην μπορέσει να εισχωρήσει νερό στο εσωτερικό της συσκευής.

13. Μεταφορά

Για την εύκολη μεταφορά, ο σχίστης ξύλου είναι εξοπλισμένος με δύο τροχούς.

Το μηχάνημα μπορεί να μεταφέρεται πάνω στους τρο- χούς αφού έχει τεθεί σε λοξή θέση. Χρησιμοποιήστε τη λαβή μεταφοράς, ανυψώστε το και τραβήξτε ή σπρώξ- τε το. (Εικ. 16)

14. Αποθήκευση

Αποθηκεύετε τη συσκευή και τα αξεσουάρ της σε χώρο σκοτεινό, στεγνό, χωρίς κίνδυνο παγετού και μη προ- αβάσιμο σε παιδιά. Η ιδανική θερμοκρασία αποθήκευ- σης βρίσκεται μεταξύ 5 και 30 °C.

Φυλάσσετε το εργαλείο στην αρχική συσκευασία του. Καλύπτετε το εργαλείο για να το προφυλάξετε από σκόνη ή υγρασία. Φυλάσσετε τις οδηγίες χειρισμού μαζί με το εργαλείο.

15. Συντήρηση

⚠️ ΠΡΟΣΟΧΗ!

Αποσυνδέετε το φις ρευματοληψίας από την πρίζα πριν από όλες τις εργασίες καθαρισμού.

Σας συνιστούμε:

• Το μαχαίρι σχισίματος είναι ένα φθειρόμενο εξάρτημα, το οποίο πρέπει να τροχίζεται πάλι όταν χρειάζεται.
- Η συνδυασμένη προστατευτική διάταξη δύο χεριών πρέπει να διατηρεί την ευκολία κίνησής της. Περιστασιακά χρησιμοποιείτε λίγες σταγόνες λαδιού για λίπανση.
• Διατηρείτε καθαρή την επιφάνεια στήριξης.
• Λιπαίνετε τις ράγες ολίσθησης με γράσο.

Ελέγχετε τακτικά τη στάθμη λαδιού.

Η πολύ χαμηλή στάθμη λαδιού προξενεί ζημιά στην αντλία λαδιού.

Ελέγχετε τακτικά τις υδραυλικές συνδέσεις και τις βι- δωτές συνδέσεις για στεγανότητα – σφίγγετε συμπλη- ρωματικά αν χρειάζεται.

Πότε αλλάζω το λάδι;

Η αλλαγή λαδιού γίνεται μετά από 150 ώρες λειτουργίας.

Αλλαγή λαδιού (Εικ. 17 - 20)

1. Φέρτε τον σχίστη ξύλου σε θέση εκκίνησης και αποσυνδέστε το φις ρευματοληψίας από την πρίζα.

2. Ξεβιδώστε την τάπα αποστράγγισης λαδιού με ράβδο ένδειξης στάθμης λαδιού (8) και αφήστε την παράμερα. (Εικ. 18)

3. Τοποθετήστε μια κενή λεκάνη χωρητικότητας 4 Ι δίπλα στο μηχάνημά σας και ευθυγραμμίστε την, όπως δείχνει η Εικ. 19. Περιμένετε να τρέξει έξω όλο το χρησιμοποιημένο λάδι. Απορρίψτε το χρησιμοποιημένο λάδι με τρόπο φιλικό προς το περιβάλλον!
4. Γυρίστε τώρα το μηχάνημά σας στην περιοχή κεφαλής (Εικ. 20), για να συμπληρώσετε περίπου 3,5 l υδραυλικό λάδι.
5. Τώρα βιδώστε την καθαρισμένη τάπα αποστράγγισης λαδιού με ράβδο ένδειξης στάθμης λαδιού (8) στο μηχάνημα που ακόμα βρίσκεται σε κατακόρυφη θέση. Ξεβιδώστε την πάλι και ελέγξτε ότι υπάρχει μια επικάλυψη λαδιού ανάμεσα στις δύο χαραγές της ράβδου. (Εικ. 17)
6. Τώρα βιδώστε πάλι σφιχτά την τάπα αποστράγγισης λαδιού με ράβδο ένδειξης στάθμης λαδιού. Κατόπιν χρησιμοποιήστε τον σχίστη ξύλου μερικές φορές χωρίς να τοποθετήσετε ξύλο.
7. Ελέγξτε τη στάθμη λαδιού μία τελευταία φορά και αν χρειάζεται προσθέστε ακόμα λίγο λάδι.

Απορρίψτε το χρησιμοποιημένο λάδι που προκύπτει στην τοπική σας εγκατάσταση συλλογής χρησιμοποιημένων λαδιών. Απαγορεύεται η εκκένωση χρησιμοποιημένων λαδιών στο έδαφος ή η ανάμιξή τους με τα απορρίμματα.

Συνιστούμε λάδια της σειράς HLP 32.

Συνδέσεις και επισκευές

Συνδέσεις και επισκευές του ηλεκτρικού εξοπλισμού επιτρέπεται να γίνονται μόνο από ειδικευμένο ηλεκτρολόγο.

Σε περίπτωση ερωτήσεων, αναφέρετε τα εξής στοιχεία:

• Τύπος ρεύματος του κινητήρα
- Στοιχεία της πινακίδας τύπου της μηχανής
- Στοιχεία της πινακίδας τύπου του κινητήρα

Πληροφορίες σέρβις

Πρέπει να έχετε υπόψη σας ότι σε αυτό το προϊόν τα παρακάτω εξαρτήματα υπόκεινται σε φθορά ανάλογα με τη χρήση ή φυσική φθορά, δηλ. τα παρακάτω εξαρτήματα χρειάζονται ως αναλώσιμα.

Φθειρόμενα εξαρτήματα*: σφήνα σχισίματος, υδραυλικό λάδι, οδηγοί μπάρας σχισίματος

* δεν περιλαμβάνονται υποχρεωτικά στο παραδοτέο υλικό!

Ανταλλακτικά και αξεσουάρ μπορείτε να προμηθευτείτε από το κέντρο σέρβις της εταιρείας μας. Για τον σκοπό αυτόν, σαρώστε τον κωδικό QR στη σελίδα τίτλου.

16. Απόρριψη και ανακύκλωση

Υποδείξεις σχετικά με τη συσκευασία

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Παρακαλούμε να απορρίψετε τη συσκευασία με τρόπο φιλικό προς το περιβάλλον.

Υποδείξεις σχετικά με το νόμο περί ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ElektroG)

Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν πρέπει να απορρίπτονται στα οικιακά απορρίμματα, αλλά να συλλέγονται ή να απορρίπτονται ξεχωριστά!

- Οι χρησιμοποιημένες μπαταρίες ή επαναφορτιζόμενες μπαταρίες που δεν είναι σταθερά εγκατεστημένες στην παλαιά συσκευή, πρέπει πριν την παράδοσή τους να αφαιρούνται χωρίς να καταστραφούν! Η απόρριψή τους ρυθμίζεται από τον νόμο σχετικά με μπαταρίες.

- Οι ιδιοκτήτες ή χρήστες παλαιού ηλεκτρικού και ηλεκτρονικού εξοπλισμού υποχρεούνται από τη νομοθεσία να τον επιστρέφουν μετά το τέλος της ωφέλιμης ζωής του.

- Ο τελικός χρήστης φέρει ο ίδιος την ευθύνη για τη διαγραφή των προσωπικών δεδομένων του από την προς απόρριψη παλαιά συσκευή!

• Το σύμβολο διαγραμμένου κάδου απορριμμάτων σημαίνει ότι τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν επιτρέπεται να απορρίπτονται στα οικιακά απορρίμματα.

• Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού μπορούν να παραδίδονται χωρίς χρέωση στις εξής θέσεις:

• Δημόσιες θέσεις απόρριψης ή θέσεις συλλογής (π.χ. θέσεις που έχουν ορίσει οι δημοτικές αρχές).
• Σημεία πώλησης ηλεκτρικού εξοπλισμού (είτε φυσικά καταστήματα είτε online) εφόσον οι έμπο- ροι έχουν την υποχρέωση παραλαβής τους ή προσφέρουν αυτή την υπηρεσία εθελοντικά.

- Έως τρεις παλαιές ηλεκτρικές συσκευές ανά είδος συσκευής, με μήκος ακμής έως 25 εκατοστών μπορείτε να τις παραδώσετε στον κατασκευαστή, χωρίς χρέωση και χωρίς προηγούμενη αγορά νέας συσκευής, ή να τις παραδώσετε σε άλλη εξουσιοδοτημένη θέση συλλογής στην περιοχή σας.

- Περαιτέρω συμπληρωματικούς όρους παραλαβής του κατασκευαστή και του διανομέα μπορείτε να πληροφορηθείτε από το εκάστοτε τμήμα εξυπηρέτησης πελατών.

- Σε περίπτωση παράδοσης μιας νέας ηλεκτρικής συσκευής από τον κατασκευαστή σε μια ιδιωτική οικία, αυτός μπορεί να φροντίσει για τη δωρεάν παραλαβή της παλαιάς ηλεκτρικής συσκευής, κατόπιν ζήτησης από τον τελικό χρήστη. Για τον σκοπό αυτό επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών του κατασκευαστή.

• Αυτές οι δηλώσεις ισχύουν μόνο για συσκευές που εγκαθίστανται και πωλούνται σε χώρες της Ευρωπαϊκής Ένωσης και υπόκεινται στην Ευρωπαϊκή Οδηγία 2012/19/ΕΕ. Σε χώρες εκτός Ευρωπαϊκής Ένωσης μπορεί να ισχύουν διαφορετικές διατάξεις για την απόρριψη αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού.

Σχετικά με τις δυνατότητες απόρριψης της συσκευής στο τέλος της ωφέλιμης ζωής της μπορείτε να πάρετε πληροφορίες από τις τοπικές ή δημοτικές σας αρχές.

Καύσιμα και λάδια

• Πριν την απόρριψη της συσκευής πρέπει να εκκενωθούν το ρεζερβουάρ καυσίμου και το δοχείο λαδιού κινητήρα!

• Το καύσιμο και το λάδι κινητήρα δεν πρέπει να απορ- ρίπτονται στα οικιακά απορρίμματα, αλλά πρέπει να συλλέγονται ή να απορρίπτονται ξεχωριστά!

• Τα κενά δοχεία λαδιού και δοχεία καυσίμου πρέπει να απορρίπτονται με τρόπο φιλικό προς το περιβάλλον.

17. Αντιμετώπιση προβλημάτων

Ο παρακάτω πίνακας δείχνει συμπτώματα σφαλμάτων και περιγράφει πώς μπορείτε να τα αντιμετωπίσετε, στην περίπτωση που το μηχάνημά σας εμφανίσει κάποτε κάποια δυσλειτουργία. Αν δεν μπορείτε να εντοπίσετε και να εξαλείψετε το πρόβλημα με αυτό τον τρόπο, απευθυνθείτε στο τοπικό σας συνεργείο σέρβις.

Πρόβλημα Ενδεχόμενη αιτία Μέτρο αντιμετώπισης
Ο κινητήρας τερματίζει από μόνο του τη διαδικασία σχισίματος	Υπήρξε απενεργοποίηση ασφαλείας από την προστατευτική διάταξη έναντι υπέρτασης	Καλέστε ειδικευμένο ηλεκτρολόγο
Το κούτσουρο δεν σχίζεται	Λανθασμένη τοποθέτηση στο μηχάνημα Εισάγετε σωστά το κούτσουρο
	Το μέγεθος του κούτσουρου υπερβαίνει τις δυνατότητες του κινητήρα	Κόβετε τα κούτσουρα σε κατάλληλα μεγέθη
	Η σφήνα σχισίματος είναι στομωμένη Τροχίστε τη σφήνα σχισίματος
	Υπάρχει εκροή λαδιού	Εντοπίστε το σημείο διαρροής, τηλεφωνήστε στον έμπορο
Η πλάκα πίεσης δονείται, παράγει θορύβους	Έλλειψη λαδιού και υπερβολική ποσότητα αέρα μέσα στο υδραυλικό σύστημα	Ελέγξτε τη στάθμη λαδιού, αν χρειάζεται συμπληρώστε λάδι, διαφορετικά τηλεφωνήστε στον έμπορο
Έξοδος λαδιού από τον κύλινδρο ή από άλλα σημεία	Εγκλωβισμός αέρα στο υδραυλικό σύστημα κατά τη λειτουργία	Πριν τη χρήση, ξεβιδώστε τη βίδα εξαέρωσης κατά μερικές στροφές
	Δεν έχει σφιχτεί η βίδα εξαέρωσης πριν τη μεταφορά	Σφίξτε καλά τη βίδα εξαέρωσης πριν τη μεταφορά
	Λασκαρισμένη τάπα αποστράγγισης λαδιού	Σφίξτε καλά την τάπα αποστράγγισης λαδιού
	Ελαττωματική βαλβίδα λαδιού και/ή στεγανοποιήσεις	Τηλεφωνήστε στον έμπορο

Εμφανών ελαττωμάτων που πρέπει να κοινοποιούνται εντός 8 ημερών από την παραλαβή των εμπορευμάτων. Διαφορετικά, τα δικαιώματα buyerís της αξίωσης λόγω τέτοιων ελαττωμάτων ακυρωθεί. Εγγυόμαστε για τις μηχανές μας σε περίπτωση κατάλληλη θεραπτεία για το χρόνο της εκ του νόμου περιόδου εγγύησης από την παράδοση με τέτοιο τρόπο ώστε να αντικαταστήσει οποιοδήποτε μέρος δωρεάν μηχανή που αποδεδειγμένα θα αχρηστευτεί λόγω ελαττωματικού υλικού ή ελαττώματα της κατασκευής μέσα σε τέτοια χρονική περίοδο. Όσον αφορά τα τμήματα που δεν έχουν κατασκευαστεί από εμάς έχουμε μόνο εγγυάται εφόσον έχουμε το δικαίωμα να τις αξιώσεις εγγύησης έναντι των προμηθευτών. Τα έξοδα για την εγκατάσταση των νέων τμημάτων θα πρέπει να βαρύνουν τον αγοραστή. Πρέπει να αποκλείεται η ακύρωση της πώλησης ή η μείωση της πιμής αγοράς, καθώς και οποιεσδήποτε άλλες αξιώσεις για αποζημίωση. Η λεπίδα πριονιού είναι αναλώσιμο είδος και εξαιρούνται ρητά από καμία εγγύηση.

Garanti TR
