FBH7TS - Puiduhakkur SCHEPPACH - Tasuta kasutusjuhend

Mark	Scheppach
Mudel	FBH7TS
Toote tüüp	Horisontaalne hüdrauliline lõhestusmasin
Mõõtmed (P x L x K)	1160 x 425 x 610 mm
Kaal koos alusega	57 kg
Kaal ilma aluseta	53 kg
Toide	220-240 V ~ 50 Hz
Sisendvõimsus (P1)	2200 W
Väljundvõimsus (P2)	1700 W
Mootori pöörlemiskiirus	2800 p/min
Maksimaalne lõhestusjõud	7 tonni
Silindri käik	370 mm
Silindri ettekiiruse kiirus	3,08 cm/s
Silindri tagasitõmbekiirus	5,29 cm/s
Lõhestusvõime (palgi pikkus)	200 kuni 520 mm
Hüdroõli kogus	3,5 liitrit
Soovitatav õli tüüp	HLP 32
Töörõhk	208 bar
Helivõimsuse tase (LWA)	96 dB
Helirõhu tase (LpA)	89,9 dB
Töötsükkel (S3)	25 % (10-minutiline tsükkel)
Soovitatav kaitse	Kaitse C 16A või K 16A
Ladustamistemperatuur	+5 °C kuni +30 °C
Ohutusseadmed	Kahe käega juhtimine, eemaldatavad kaitsevahendid, hädaseiskamine (juhtseadiste vabastamine)
Perioodiline hooldus	Õlivahetus iga 150 töötunni järel

Korduma kippuvad küsimused - FBH7TS SCHEPPACH

Mis on FBH7TS lõhestusmasina maksimaalne lõhestusjõud?

Maksimaalne lõhestusjõud on 7 tonni (7000 kg). See väärtus saavutatakse töörõhul 208 baari.

Kuidas kontrollida hüdroõli taset?

Asetage masin tasasele, stabiilsele pinnale. Keerake lahti õli tühjenduskruv koos mõõtevardaga (tähis 8). Tase peab olema mõõtevarda kahe sälgu vahel (umbes 1–2 cm reservuaari pinnast allpool). Vajadusel lisage hüdroõli HLP 32.

Mis on õige protseduur palgi lõhestamiseks?

Asetage palk tasapinnaliselt toetuspinnale. Kasutage mõlemat kätt: vasak käsi juhtkangil (12) ja parem käsi päästikunupul (6). Langetage kang ja vajutage nuppu lõhestuse käivitamiseks. Liikumise peatamiseks vabastage mõni käsk. Ärge kunagi lõhestage korraga mitut tükki.

Mida teha, kui palk jääb lõhestusmasinasse kinni?

Ärge kunagi lööge palgile. Laske suruplaadil tagasi algasendisse. Asetage kiil kinnijäänud palgi alla, seejärel käivitage lõhestus nii, et plaat lükkab kiilu ja vabastab palgi ülespoole. Vajadusel korrake täiendavate kiiludega.

Kui tihti tuleb hüdroõli vahetada?

Õlivahetus tuleb teha iga 150 töötunni järel. Kasutage umbes 3,5 liitrit hüdroõli HLP 32. Kõrvaldage kasutatud õli vastavalt eeskirjadele (kohalik kogumispunkt).

Kas ma saan lõhestusmasinat kasutada vertikaalses asendis?

Ei, FBH7TS lõhestusmasin on mõeldud eranditult horisontaalseks kasutamiseks. Puit tuleb lõhestada horisontaalselt ja kiudude suunas. Ärge kunagi lõhestage vertikaalselt ega kiudude vastas.

Milliseid isikukaitsevahendeid (IKV) soovitatakse?

Kandke alati kaitseprille, kuulmiskaitsevahendeid (kuna helitase ületab 85 dB), töökindaid ja turvajalatseid. Kandke kehale liibuvaid riideid, et vältida kinnijäämist.

Kuidas õhutada hüdrosüsteemi?

Enne iga kasutamist keerake õhutusventiili (tähis 7) mõned pöörded lahti, et võimaldada õhu liikumist õlipaagis. Keerake see enne transporti kindlasti kinni, et vältida õli leket.

Mida teha, kui mootor lõhestamise ajal seiskub?

See võib olla tingitud pingepiiriku (kaitsme) rakendumisest. Kontrollige elektrivarustust ja kaitset. Kui probleem püsib, pöörduge elektriku poole. Ärge ületage 5 sekundit pidevat lõhestamist, et vältida ülekuumenemist.

Kuidas paigaldada kaitsevahendeid?

Järgige juhendis kirjeldatud samme: pange tagumised kaitse (H, I) kokku kahe kruviga, seejärel kinnitage komplekt laua ja kaitsepleki külge seitsme kruviga. Paigaldage külgkaitse (G) juhtkangile. Lõpuks kinnitage ülemised kaitse (E, F) kaheksa kruviga ja ühendage need omavahel. Masinat ei tohi kunagi kasutada ilma nende kaitseteta.

KASUTUSJUHEND FBH7TS SCHEPPACH

Tootel olevate sümbolite selgitus

Käesolevas käsiraamatus on sümbolite kasutamise ülesandeks pöörata Teie tähelepanu võimalikele riskidele. Neid saatvatest ohutussümbolitest ja selgitustest tuleb täpselt aru saada. Hoiatused ise ühtki riski ei kõrvalda ega suuda asendada korrektseid meetmeid õnnetuste ärahoidmiseks.

	Lugege enne käikuvõtmist käsiraamatut.		Körgepinge, eluoht!
	Kandke kuulmekaitset. Müra toime võib põhjustada kuulmiskadu.		Ärge sisestage jäsemeid lõhkumispiirkonda! Vigastusoht! Lõike- ja muljumisoht!
	Kandke turvajalatseid.		Ärge sisestage jäsemeid kaitsmata masinasse!
	Kandke kaitseprille.		Tähelepanu! Liikuvad osad!
	Kasutage töökindaid.		Masina tööpiirkonnas tohib seista ainult vajaduse korral. Hoidke kõrvalised isikud ja kodu- ning tarbeloomad ohupiirkonnast eemal (minimaalne vahekaugus 5 m).
	Kaitse- ja ohutusseadiste eemaldamine ja modifitseerimine on keelatud.	⚠ Tähelepanu!	Käesolevas käsitsuskorralduses oleme varustanud Teie ohutust puudutavad kohad selle märgiga
	Ärge laske hüdraulikaõlil maha voolata. Utiliseerige vana öli nõuetekohaselt kohapealses vanaõli kogumiskohas. Vana öli valamine pinnasele või jäätmetega segamine on keelatud.		Toode vastab kehtivatele Euroopa direktiividele.
	Tähelepanu! Enne remondi-, hooldus- ja puhastustöid tuleb mootor seisata ja toitepistik lahutada.		Toode vastab kehtivatele Serbia juhistele.

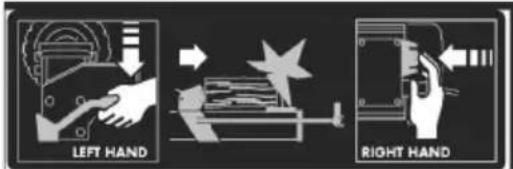

		Oht liikuvate osade töttu! Käsitsege ainult mölema käega! Käsitsemiselementide manipuleerimine või neist möödahiilimine on keelatud – tähelepanu – muljumisoht!

Sisukord: Lk:

1. Sissejuhatus 151
2. Seadme kirjeldus....151
3. Tarnekomplekt 151
4. Sihtotstarbekohane kasutus 152
5. Üldised ohutusjuhised 152
6. Täiendavad ohutusjuhised.... 152
7. Tehnilised andmed....153
8. Lahtipakkimine 153
9. Ülespanemine / enne käikuvõtmist.... 154
10. Käikuvõtmine 154
11. Elektriühendus.... 155
12. Puhastamine.... 156
13. Transportimine 156
14. Ladustamine 156
15. Hooldus.... 156
16. Utiliseerimine ja taaskäitlus.... 157
17. Rikete kõrvaldamine 158
18. Vastavusdeklaratsioon 275

1. Sissejuhatus

Tootja:

Scheppach GmbH

Soovime Teile uue seadme meeldivat ja edukat kasutamist.

Juhis:

Kõnealuse seadme tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad seadmel või seadme tõttu alljärgnevatel juhtudel:

• asjatundmatul käsitsemisel, • Käsitsemiskorralduse eiramine
• Remontimisel kolmandate isikute, volitamata spetsialistide poolt
• Mitte-originaalosade paigaldamine ja nendega väljavahetamine • mitte sihtotstarbekohasel kasutamisel
• Elektrisüsteemi rivist väljalangemisel elektrialaeeskirjade ning VDE nõuete 0100, DIN 57113 / VDE 0113 eiramisel

Pidage silmas:

Lugege enne montaaži ja käikuvõtmist kogu kasutusjuhendi tekst läbi.

Käesoleva kasutusjuhendi ülesandeks on hõlbustada seadme tundmaõppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele.

Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saate seadmega ohutult, asjatundlikult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisuaegu ning suurendada elektritööriista töökindlust ja eluiga.

Lisaks käesolevas kasutusjuhendis esitatud ohutusnõuetele peate tingimata oma riigis seadme käitamise kohta kehtivaid eeskirju järgima.

Hoidke kasutusjuhendit kilekotis mustuse ja niiskuse eest kaitstult seadme juures alal. Kõik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima.

Seadmega tohivad töötada ainult isikud, keda on seadme kasutamise osas instrueeritud ja sellega seonduvatest ohtudest teavitatud. Nõutavast miinimumvanusest tuleb kinni pidada.

Peale käesolevas käsitsusjuhendis sisalduvate ohutusjuhiste ning Teie riigis ehituslikult samade masinate kohta kehtivate eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid.

Me ei võta vastutust õnnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eiramisest.

2. Seadme kirjeldus

1. Kaitseseadis
2. Lõhestuskiil
3. Panipaigalaud lõhestatud puidule
4. Käepide
5. Tüve juhtplekk
6. Vallandusnupp
7. Õhueemalduspolt
8. Õlimõõtevardaga õli väljalaskepolt
9. Toetuspind
10. Surveplaat
11. Käsitsemishoova kaitse
12. Käsitsemishoob
13. Mootor
14. Transpordirattad
15. Rõhupiiramispolt
16. Seisujalg

3. Tarnekomplekt

A. Käsitsusjuhend B. Kaasapakkekott (a, b, c, d, e, f) C. Käepide D. Puulõhkuja E. Kaitseseadis ülal 1 F. Kaitseseadis ülal 2 G. Kaitseseadis vasakul H. Kaitseseadis taga 1 I. Kaitseseadis taga 2 J. Kaitseseadis ees K. Panipaigalaud 1 L. Kaitseplekk M. Panipaigalaud 2 N. Tugivarvad (2x) O. Tugivarb

4. Sihtotstarbekohane kasutus

Masinat tohib kasutada ainult vastavalt selle otstarbele. Igasugune sellest ulatuslikum kasutus pole sihtotstarbekohane. Sellest põhjustatud kahjude või igat liiki vigastuste eest vastutab kasutaja/operaator ja mitte tootja.

Sihtotstarbekohase kasutuse koostisosaks on ka ohutusjuhiste, samuti montaažijuhendi ning käsitsusjuhendis sisalduvate käitusjuhiste järgimine.

Isikud, kes masinat käsitsevad ja hooldavad, peavad seda tundma ja olema võimalikest ohtudest teavitatud.

Peale selle tuleb kehtivatest õnnetuste ennetamise eeskirjadest väga täpselt kinni pidada.

Tuleb järgida muid töömeditsiiniliste ja ohutustehniliste valdkondade üldisi reegleid.

Masinal teostatud muudatused välistavad tootja vastutuse sellest tekkivate kahjude eest täielikult.

• Hüdrauliline puulõhkuja sobib ainult pikaliasendis käitamiseks. Puitu tohib lõhkuda ainult pikaliasendis kiudude suunas. Lõhutavate puude mõõde on maksimaalselt 52 cm.
• Ärge lõhkuge puid kunagi püstiasendis ega vastu kiudude suunda!
• Tuleb pidada kinni tootja ohutus-, töö- ja hoolduseeskirjadest ning tehnilistes andmetes esitatud mõõtmetest.
• Tuleb järgida asjakohaseid õnnetuste ennetamise eeskirju ja muid üldtunnustatud ohutustehnilisi reegleid.
• Masinat tohivad kasutada, hooldada ja remontida ainult asjatundlikud isikud, kes seda tunnevad ja keda on ohtude osas instrueeritud. Masinal omavoliliselt tehtud muudatused välistavad tootja vastutuse sellest tekkivate kahjude eest.
• Masinat tohib kasutada ainult tootja originaaltarvikutega ja originaaltööriistadega.
• Igasugune ulatuslikum kasutus kehtib kui mitte sihtotstarbekohane. Sellest tulenevate kahjude eest tootja ei vastuta, risk lasub ainuüksi kasutajal.
• Hoidke tööpiirkond puhas ja takistustest vaba.
• Käitage seadet ainult tasasel ja kõval aluspinnal.
• Kontrollige iga kord enne käikuvõtmist lõhkuja nõuetekohast talitlust.
• Käitage seadet ainult piirkondades, mis asuvad maksimaalselt 1000 m üle meretaseme.

Palun pidage silmas, et meie seadmed pole konstrueeritud kommerts-, käsitööndus- ega tööstuskasutuse jaoks. Me ei võta üle pretensiooniõiguskohustust, kui seadet kasutatakse kommerts-, käsitööndus- või tööstusettevõtetes ning samaväärsetel tegevustel.

5. Üldised ohutusjuhised

△ HOIATUS: Kui kasutatakse elektritööriistu, siis peaksite järgima alljärgnevaid põhilisi ohutusabinõusid, et vähendada nii tule, elektrilöögi ning inimvigastuste riski. Enne tööriistaga töötamist lugege kasutusjuhend läbi.

• Järgige kõiki masinal olevaid ohutus- ja ohujuhiseid.
• Hoidke kõik masinal olevad ohutusjuhised terviklikult loetavas seisundis.
• Masinal olevaid ohutusseadiseid ei tohi demonteerida ega kasutuskõlbmatuks teha.
• Kontrollige võrguühendusjuhtmed üle. Ärge kasutage kahjustunud ühendusjuhtmeid.
• Kontrollige enne käikuvõtmist kahe-käe-käsitsussüsteemi korrektset talitlust.
• Operaator peab olema vähemalt 18 aastat vana. Õpilased peavad olema vähemalt 16 aastat vanad, kuid tohivad masinal töötada ainult järelevalve all.
• Lapsed ei tohi selle seadmega töötada.
• Kandke töötamisel töökindaid ja turvajalatseid, liibuvat tööriietust ning kuulmekaitset (IKV).
• Ettevaatust töötamisel: Sõrmede ja käte vigastamise oht lõhestustööriista tõttu.
• Viige ümbervarustus-, seadistus- ja puhastustöid läbi ning kõrvaldage rikkeid ainult väljalülitatud mootori korral. Tõmmake võrgupistik välja!
• Elektriinstallatsiooni kallal tohivad installatsiooni, remondi ja hooldustöid teostada ainult erialaspetsialistid.
• Kõik kaitse- ja ohutusseadised tuleb pärast remondi- ning hooldustööde lõpetamist kohe tagasi monteerida.
• Lülitage mootor töökohalt lahkudes välja. Tõmmake võrgupistik välja!
• Rangelt on keelatud kaitseseadiseid eemaldada või ilma nendeta töötada.
• Lõhkumisel võivad puidu omaduste (nt läbikasvamised, ebaregulaarse kujuga tüvelõigud jne) tõttu tekkida ohud nagu osade väljapaiskumine, lõhkuja blokeerumine ja muljumised.

6. Täiendavad ohutusjuhised

• Puulõhkujat tohib käsitseda ainult üks isik.
• Ärge löhkuge kunagi tüvesid, mis sisaldavad naelu, traati või muid esemeid.
• Juba lõhutud puud ja puidulaastud tekitavad ohtliku tööpiirkonna. Komistamise, libisemise ja kukkumise oht. Hoidke tööpiirkond alati korras.
• Ärge pange sisselülitatud masina korral käsi kunagi masina liikuvatele osadele.
• Lõhkuge ainult puid maksimaalse pikkusega 52 cm.

⚠ HOIATUS! Antud elektritööriist tekitab käitamise ajal elektromagnetilise välja. Kõnealune väli võib teatud tingimustel aktiivsete või passiivsete meditsiiniliste implantaatide talitlust halvendada. Vähendamaks tõsiste või surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteerida enne, kui elektritööriista käsitsetakse.

Jääkriskid

Masin on ehitatud vastavalt tehnika arengutasemele ja tunnustatud ohutustehnilistele reeglitele. Siiski võib töötamisel esineda üksikuid jääkriske.

• Sõrmede ja käte vigastamise oht lõikeriista tõttu puidu asjatundmatul juhtimisel või toetamisel.
• Vigastused eemalepaiskuva töödeldava detaili tõttu asjatundmatul hoidmisel või juhtimisel.
• Tervise kahjustamise oht elektrivoolu tõttu nõuetele mittevastavate elektriühendusjuhtmete kasutamisel.
• Enne seadistus- või hooldustööde alustamist vabastage käivituslüliti ja tõmmake võrgupistik pistikupesast välja.
• Lisaks võivad vaatamata kõikidele rakendatud abinõudele esineda mitteilmseid jääkriske.
• Jääkriske saab minimeerida, järgides "Ohutusjuhiseid" ja "Sihtotstarbekohast kasutust" ning kogu kasutusjuhendit.
• Vältige masina juhuslikku käivitumist: pistiku pistikupessa sisestamisel ei tohi käivituslülitit vajutada. Kasutage tööriistu, mida käesolevas kasutusjuhendis soovitatakse. Nii saavutate masina optimaalse jõudluse.
• Hoidke käed tööpiirkonnast eemal, kui masin töötab.

7. Tehnilised andmed

Ehituslikud möödudP x L x K	1160 x 425 x 610 mm
Puidu ø min - max	50 - 250 mm
Puidu pikkus - max	200 - 520 mm
Kaal ilma aluskandmikuta	53 kg
Kaal koos aluskandmikuga	57 kg
Mootor	220 - 240 V~ / 50 Hz
Tarbevõimsus P1	2200 W
Väljundvõimsus P2	1700 W

Töörežiim S3 25%

Lõhestusjõud max 7 t

Silindri käik mm 370 mm

Silindri ettejooks 3,08 cm/sek

Silindri tahajooks 5,29 cm/sek

Õlikogus 3,5 l

Käitusrõhk 208 bar

Pöördearv 2800 1/min

Õigus tehnilisteks muudatusteks reserveeritud!

Müra ja vibratsioon

△ Hoiatus: Müra võib teie tervisele tõsist mõju avaldada. Kui masina müra ületab 85 dB, kandke palun sobivat kuulmekaitset.

Müra tunnusväärtused

Helivõimsustase LWA	96 dB
Helirõhutase LpA		89,9 dB
Määramatus KWA/pA	3 dB

*Töörežiim S3, perioodiline vahelduvkoormus ilma käivitumisprotseduuri mõjuta mootori soojenemisele. Käitus koosneb käivitumisajast, konstantse koormusega ajast ja tühikäiguajast. Tsükli kestus on 10 minutit, suhteline sisselülituskestus on 25% tsükli kestusest.

Survejõud:

Paigaldatud hüdraulikapumba võimsusnivoo võib saavutada lühiajaliselt kuni 7-tonnise lõhestusjõu rõhunivoo. Põhiseadistuses seadistatakse hüdraulilised puulõhkujad tehase poolt u 10% madalamale võimsusnivoole. Ohutusalastel põhjustel ei tohi kasutaja põhiseadeid ümber seada. Palun pidage silmas, et välised olud nagu käitus- ja ümbrustemperatuur, õhurõhk ja niiskus mõjutavad hüdraulikaõli viskoossust. Lisaks võivad valmistamistolerantsid ja hooldusvead saavutatavat rõhunivood piirata.

8. Lahtipakkimine

• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikuosi transpordikahjustuste suhtes. Puuduste korral tuleb kohe kohaletoojat teavitada. Hilisemaid pretensioone ei tunnustata.
• Hoidke pakendit võimaluse korral kuni garantiiaja möödumiseni alal.
• Tutvuge enne kasutamist käsitsusjuhendi alusel seadmega.
• Kasutage tarvikute ja kulu- ning varuosade puhul ainult originaalosi. Varuosi saate esindusest.
• Edastage tellimuste korral meie artiklinumbrid ja seadme tüüp ning ehitusaasta.

⚠ TÄHELEPANU!

Seade ja pakendusmaterjal pole laste mänguasjad! Lapsed ei tohi kilekottide, kilede ja väikeosadega mängida! Valitseb allaneelamis- ja lämbumisoht!

9. Ülespanemine / enne käikuvõtmist

Monteerige seadet vähemalt kahe inimesega.

Fikseerige löhkuja aluspinna külge, kasutades selleks aluskandmiku seisujalal kahte polti või kahte maavaia (ei sisaldu tarnekomplektis).

△ HOIATUS: Turvaline seis on tagatud ainult siis, kui aluskandmik on maapinna külge fikseeritud. Fikseerimine tuleb tagada alati.

9.1 Aluskandmiku montaaž (joon. 3 + 4)

Pakendamistehnilistel põhjustel tuleb monteerida aluskandmik kliendil.

Kasutage selleks kaasasolevaid kuuskantpolte M6 x 16 koos mutritega.

1. Eemaldage rattakilp ja demonteerige rattad.
2. Ühendage aluskandmiku üksikud osad ja masin.
3. Seadke selleks seade horisontaalselt maapinnale ja pange löhestuskiilu küljel pakendi Styropor-polster alla.
4. Monteerige rattad aluskandmiku rattatelgedele.

9.2 Käepideme (4) montaaž (kaasapakkekott a) (joon. 5)

Kinnitage käepide kahe silinderpeapoldiga U-looga külge.

9.3 Kaitsepleki (L) montaaž (kaasapakkekott b) (joon. 6 + 7)

1. Kinnitage kaitseplekk (L) tüve juhtpleki (5) külge ja fikseerige see kaasasolevate silinderpeapoltide ning mutritega.
2. Vabastage alusseibiga silinderpeapolt, mis asub rattahoidikul.
3. Kinnitage tugivarva teine ots ristpeakruvi ja mutriga kaitsepleki külge. (3)
4. Juhtige nüüd tugivarva lahtine ots (O) seibi ja rattahoidiku vahele ning pingutage silinderpeapolt taas tugevasti kinni (4).

9.4 Panipaigalaua (K + M) montaaž (kaasapakkekott c + d + e) (joon. 8 + 9 + 10)

1. Kinnitage panipaigalaud (K) samale küljele nagu kaitseplekk (L). Fikseerige laud kahe silinderpeapoldi ja vedruseibiga puulõhkuja külge. (1)
2. Pöörake tähelepanu sellele, et laud ja kaitseplekk asuvad üksteise suhtes samas tasapinnas.
3. Vabastage polt seisujala vasakul küljel.
4. Kinnitage tugivarva teine ots ristpeakruvi ja mutriga kaitsepleki külge, joondage kõik välja ja pingutage poldid tugevasti kinni.
5. Juhtige nüüd tugivarva lahtine ots (N) poldi ja seisujala hoidiku vahele ning pingutage polt kergelt kinni.
6. Korrake protseduuri teisel küljel.
7. Joondage mõlemad lauad üksteise suhtes välja ja fikseerige need ristpeakruvide ning mutritega (e).

9.5 Kaitseseadise (E - J) montaaž (kaasapakkekott f) (joon. 11 + 12)

1. Ühendage kaitseseadised (H) ja (I) üksteisega, fikseerige need kahe ristpeakruvi, pingutusklambri ning mutriga.
2. Kinnitage kaitseseadised (H, I, J) selleks ette nähtud avadesse. Need asuvad laua ja kaitsepleki külgedel. Fikseerige kaitseseadis seitsme ristpeakruvi, pingutusklambri ja mutriga. Monteerige kaitseseadis (G) käsitsemishoova kaitsme (11) külge ja fikseerige see ristpeakruvi ning mutriga.
3. Kinnitage nüüd kaitseseadised (E + F) ülemisele küljele. Fikseerige need kaheksa ristpeakruvi, pingutusklemmi ja mutriga.
4. Fikseerige kaitseseadis (E + F) üksteisega, kasutades selleks kahte ristpeakruvi, pingutusklemmi ja mutrit.

⚠ TÄHELEPANU!

Monteerige seade enne käikuvõtmist tingimata terviklikult!

10. Käikuvõtmine

Veenduge, et masin on täielikult ja nõuetekohaselt monteeritud. Kontrollige iga kord enne kasutamist:

- ühendusjuhtmeid defektide suhtes (praod, lõiked ja muu sarnane),

• masinat võimalike kahjustuste suhtes,
• kas kõik poldid on tugevasti kinni pingutatud,
• hüdraulikat lekkekohtade suhtes ja
• õlitaset ja
• ohutusseadised

10.1 Ölitaseme kontrollimine (joon. 17)

Hüdraulikasüsteem on suletud süsteem, millel on õlimahuti, õlipump ja juhtklapp. Kontrollige õlitaset regulaarselt enne iga kasutuselevõttu. Liiga madal õlitase võib pumpa kahjustada. Õlitase peab olema õlimõõtevarda keskmise märgistuse piires. Masin peab seisma tasasel pinnal. Keerake õlimõõtevarras täiesti sisse, et õlitaset mõõta.

10.2 Õhueemalduspolt

Enne töö algust tuleb lõdvendada õhueemalduspolti (7) tingimata mõne pöörde võrra, et õlipaagis oleks tagatud õhutsirkulatsioon. Kui see jääb töötamisel kinni pingutatuks, siis põhjustab hüdrauliline liikumine ülerõhu, mis võib Teie masinat kahjustada! Iga kord enne seadme transportimist tuleb see polt tingimata tugevasti kinni keerata, et vältida õli väljatungimist.

10.3 Puidu lõhkumine

Lõhkuge ainult sirgelt saetud puid. Toimige seejuures järgmisel viisil:

1. Asetage lõhutav materjal sirgelt toetuspinnale (9).
2. Teie masin on varustatud kahe-käe-käsitsusega – vasak käsi käsitseb käsitsemiskangi (12), parem vallandusnuppu (6).
3. Vajutage käsitsemiskangi kirjeldatud viisil allapoole ja vallandage lõhestusprotseduur vallandusnuppu (6) vajutades.

Ühe käsitsemisosa lahtilaskmine põhjustab masina kohese seiskumise. Mõlema käsitsemisosa lahtilaskmine põhjustab surveplaadi tagasisõitmise.

Kui lõhutava materjali tükki ei saa 5 sekundi jooksul lõhkuda, siis peatage viivitamatult protseduur. Lõhutav materjal on tõenäoliselt Teie masina jõudluse jaoks liiga kõva. Pöörake lõhutavat materjali 90° ja proovige veelkord. Ettevaatust: Kestval käitamisel kauem kui 5 sekundit ähvardab ülekuumenemise oht. Teie seade võib kahjustada saada.

10.4 Käigupiirang

Lühikese lõhutava materjali korral on mõttekas surveplaadi (10) töökäiku piirata. Vajutage selleks käsitsemiskangi (12) ja vallandusnuppu (6) ning sõidutage surveplaat (10) vahetult lõhutava materjali ette. Nüüd laske vallandusnupp lahti, seadke käigupiiramis-rõngas (7a) vastu korpust ja pingutage kinni. Seejärel saate hüdraulikakangi jälle lahti lasta.

Surveplaat jääb nüüd valitud positsioonis seisma.

10.5 Vigane söötmine (joon. 13)

Asetage lõhutav materjal aluspinnale alati tasapinnaliselt! See ei tohi ära libiseda ega kaldu seaduda. Lõhestuskiil koormatakse üle, kui lõhkumisprotseduur ei toimu kogu lõiketera ulatuses, vaid ainult ülemises piirkonnas. Ärge lõhkuge kunagi mitut tükki korraga! Valitseb oht, et ühel tükkidest tekib kontrollimatu kiirendus. Suur vigastusoht!

10.6 Kinnikiilunud lõhutav materjal (joon. 14 + 15)

Ärge üritage kunagi kinnikiilunud lõhutavat materjali masinast välja taguda. See võib põhjustada õnnetusi ja seadme kahjustusi. Toimige järgmiselt:

1. Sõidutage surveplaat stardipositsiooni tagasi.
2. Pange lõhutava materjali alla kiil (vt joonist 15).
3. Vallandage lõhestusprotseduur nii, et surveplaat lükkab kiilu vabastamist vajava lõhutava materjali alla.
4. Korrake ülal mainitud samme uute kiiludega senikaua, kuni lõhutav materjal lükatakse masinast välja.

11. Elektriühendus

Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nõuetele.

Kliendipoolne võrguühendus ja kasutatav pikendusjuhe peavad vastama nendele eeskirjadele.

Kahjustatud elektriühendusjuhe

Elektriühendusjuhtmetel tekivad sageli isolatsioonikahjustused.

Nende põhjusteks võivad olla:

• Survekohad, kui ühendusjuhtmed veetakse läbi akende või uksevahede.
• Murdekohad ühendusjuhtme asjatundmatu kinnitamise või vedamise tõttu.
• Sisselõikekohad ühendusjuhtmest ülesõitmise tõttu.
• Isolatsioonikahjustused seinapistikupesast väljarebimise tõttu.
• Praod isolatsiooni vananemise tõttu.

Selliselt kahjustunud elektriühendusjuhtmeid ei tohi kasutada ja need on isolatsioonikahjustuste tõttu eluohtlikud.

Kontrollige elektriühendusjuhtmeid regulaarselt kahjustuste suhtes üle. Pidage silmas, et ülekontrollimisel pole ühendusjuhe vooluvõrku ühendatud.

Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele. Kasutage ainult tähisega H05VV-F ühendusjuhtmeid.

Ühenduskaablile trükitud tüübitähis on eeskirjaga kohustuslik.

Ühefaasilise vahelduvvoolumootori puhul soovitame me suure käivitusvooluga (alates 3000 vatti) masinatele C 16A või K 16A kaitset!

DIN EN 61000-3-11

• Toode vastab EN 61000-3-11 nõuetele ja allub eriühendamistingimustele. See tähendab, et vabalt valitavate ühenduspunktide kasutamine pole lubatud.
• Seade võib ebasoodsate võrguolude korral ajutisi pingekõikumisi põhjustada.
• Toode on ette nähtud kasutamiseks eranditult ühenduspunktide küljes, mis

a. ei ületata maksimaalselt lubatud võrguimpedantsi "Z max = 0.331 Ω" või

b. on võrgu püsivoolukoormatavusega vähemalt 100 A iga faasi kohta.

- Te peate kasutajana kindlaks tegema, vajaduse korral oma energiavarustusettevõttega konsulteerides, et ühenduspunkt, mille kaudu soovite toodet kasutada, vastab a) või b) nõuetele.

Vahelduvvoolumootor 220 - 240 V~ / 50 Hz

Võrgupinge 220 - 240 V~ / 50 Hz

Võrguühendus ja pikendusjuhe peavad olema kolme soonega = P + N + SL. - (1/N/PE).

Kuni 25 m pikkused pikendusjuhtmed peavad olema miinimumristlõikega 1,5 mm².

Võrguühendus kaitstakse kuni 16 A kaitsmega.

12. Puhastamine

⚠ TÄHELEPANU!

Tõmmake enne kõiki puhastustöid võrgupistik välja.

Me soovitame seadet vahetult pärast igakordset kasutamist puhastada.

Puhastage seadet regulaarselt niiske lapi ja vähese määrdeseebiga. Ärge kasutage puhastusvahendeid või lahusteid; need võivad seadme plastosi rikkuda. Pöörake tähelepanu sellele, et vesi ei pääseks seadme sisemusse.

13. Transportimine

Puulõhkuja on varustatud hõlpsaks transportimiseks kahe rattaga.

Masinat saab transportida kaldasendisse seatult ratastel. Kasutage transpordikäepidet, tõstke üles ja tõmmake või suruge. (joon. 16)

14. Ladustamine

Ladustage seadet ja selle tarvikuid pimedas, kuivas, külmumisvabas ning lastele kättesaamatus kohas. Optimaalne ladustamistemperatuur on 5 ja 30 °C vahel.

Säilitage tööriista originaalpakendis. Katke tööriist kinni, et seda tolmu või niiskuse eest kaitsta. Säilitage käsitsusjuhendit tööriista juures.

15. Hooldus

⚠ TÄHELEPANU!

Tömmake enne kõiki hooldustöid võrgupistik välja.

Me soovitame Teile:

• Lõhestusnuga on kuluosa, mis tuleb vajaduse korral üle lihvida.
• Kombineeritud kahekäe kaitseseadis peab säilitama kerge liikuvuse. Määrige aeg-ajalt mõne tilga õliga. • Hoidke toetuspind puhas.
• Määrige liugsiine määrdega.

Kontrollige regulaarselt õlitaset.

Liiga madal õlitase kahjustab pumpa.

Kontrollige regulaarselt hüdraulikaühenduste ja kruvide lekkekindlust, vajadusel pingutage.

Millal tuleb õli vahetada?

Õlivahetus toimub 150 töötunni järel.

Õlivahetus (joon. 17 - 20)

1. Seadke puulõhkuja stardipositsiooni ja tõmmake võrgupistik välja.
2. Vabastage õlimõõtevardaga õli väljalaskepolt (8) ja pange kõrvale. (joon. 18)
3. Asetage masina kõrvale tühi 4 l kauss ja seadke masin joon. 19 näidatud viisil püsti. Oodake, kuni kogu vana õli on välja voolanud. Kõrvaldage vana õli keskkonnasäästlikult!
4. Pöörake masin nüüd pea peale (joon. 20), et u 3,5 l hüdraulikaõli juurde valada.
5. Keerake nüüd puhastatud õlimõõtevardaga õli väljalaskepolt (8) veel vertikaalselt seisvasse masinasse. Keerake see jälle välja, kui mõlema sälgu vahele on ilmunud õlikelme. (joon. 17)
6. Keerake nüüd õlimõõtevardaga õli väljalaskepolt jälle tugevasti sisse. Seejärel rakendage puulõhkujat mõned korrad tühjalt tööle.
7. Kontrollige viimast korda õlitaset ja valage vajaduse korral veel veidi õli sisse.

Viige vana õli kohalikku vana õli kogumispunkti. Vana õli valamine pinnasele või jäätmetega segamine on keelatud.

Me soovitame HLP 32 seeria õli.

Ühendused ja remont

Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist.

Küsimuste korral esitage palun järgmised andmed:

• Mootori vooluliik • Masina tüübisildi andmed • Mootori tüübisildi andmed

Teenindus-informatsioon

Tuleb silmas pidada, et antud toote puhul vajatakse kasutusalasele või loomulikule kulumisele alluvaid või kulumaterjalidena järgmisi osi.

Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR kood.

16. Utiliseerimine ja taaskäitlus

Juhised pakendi kohta

Pakendusmaterjalid on taaskäideldavad. Palun utiliseerige pakendid keskkonnasõbralikult.

Juhised elektri- ja elektroonikaseadmete seaduse (ElektroG) kohta

Elektri- ja elektroonikaseadmed ei kuulu olmeprügisse, vaid tuleb suunata eraldi kogumisse või utiliseerimisse!

• Vanad patareid või akud, mis pole püsivalt vanaseadmesse paigaldatud, tuleb enne äraandmist purustamata välja võtta! Nende utiliseerimist reguleeritakse patareiseadusega.
• Elektri- ja elektroonikaseadmete omanikud või kasutajad on seadusega kohustatud need kasutuse lõpus tagastama.
• Lõppkasutaja kannab omavastutust utiliseeritava vanaseadmel isikupõhiste andmete kustutamise eest!
• Läbikriipsutatud prügikonteineri sümbol tähendab, et vanu elektri- ja elektroonikaseadmeid ei tohi utiliseerida olmeprügi kaudu.
• Vanad elektri- ja elektroonikaseadmed saab järgmistes kohtades tasuta ära anda:
• Avalik-õiguslikud utiliseerimis- või kogumispunktid (nt kommunaalsed toormejaamad)
• Elektriseadmete müügipunktid (statsionaarsed ja online), kui edasimüüjad on tagasivõtmiseks kohustatud või pakuvad seda vabatahtlikult.
• Kuni kolm vana elektriseadet seadmeliigi kohta maksimaalselt 25-sentimeetrise servapikkusega saate ilma tootjalt uut seadet soetamata talle tasuta ära anda või enda läheduses teise volitatud kogumispunkti suunata.
• Tootja ja levitaja edasised täiendavad tagasivõtutingimused saate teada vastavast klienditeenindusest.

- Tootja poolt eramajapidamisse uue elektriseadme kohaletarnimise korral võib see anda lõppkasutaja järelepärimisel korralduse vana elektriseade tasuta ära viia. Võtke selleks ühendust tootja klienditeenindusega.

- Need ütlused kehtivad ainult seadmete kohta, mis installeeritakse ja müüakse Euroopa Liidu liikmesriikides ning alluvad Euroopa direktiivile 2012/19/EL. Riikides väljaspool Euroopa Liitu võivad kehtida vanade elektri- ja elektroonikaseadmete utiliseerimise kohta kõrvalekalduvad nõuded.

Kasutusest kõrvaldatud seadme utiliseerimisvõimaluste kohta saate teavet kohalikust valla- või linnavalitsusest.

Kütused ja õlid

• Enne seadme utiliseerimist tuleb kütusepaak ja mootoriõli mahuti tühjendada!
• Kütus ja mootoriõli ei kuulu olmeprügisse ega äravoolu, vaid tuleb suunata eraldi kogumisse või utiliseerimisse!
• Tühjad õli- ja kütusemahutid tuleb utiliseerida keskkonnasõbralikult.

17. Rikete kõrvaldamine

Järgmine tabel näitab vigade sümptomeid ja kirjeldab nende kõrvaldamise abinõusid, kui Teie masin ei tööta ükskord õigesti. Kui Te ei suuda probleemi selle abil lokaliseerida ja kõrvaldada, siis pöörduge teenindustöökotta.

Rike Võimalik põhjus Abinõu
Mootor lõpetab iseseisvalt lõhestusprotseduuri	Vallandati ülepinge-kaitseseadis Helistage elektrispetsialistile
Lõhutavat materjali ei lõhestata	Masin valesti söödetud Pange lõhutav materjal õigesti sisse
	Lõhutava materjali ümbermöõt ületab mootori jõudlust	Saagige lõhutav materjal sobivasse suurusse
	Lõhestuskiil on nüri Lihvige lõhestuskiilu
	Õli tungib välja	Lokaliseerige ebatihe koht, helistage edasimüüjale
Surveplaat vibreerib, tekitab müra	Õlipuudus ja liigõhk hüdr süsteemis	Kontrollige õlitaset, vaj. korral valage õli juurde, vastasel juhul helistage edasimüüjale
Õli väljatungimine silindrist või teistest kohtadest	Liigõhk hüdr süsteemis käituse ajal	Vabastage enne kasutamist õhueemalduspolti mõne pöörde võrra
	Õhueemalduspolt pole enne transportimist kinni pingutatud	Pingutage õhueemalduspolt enne transportimist tugevasti kinni
	Õli väljalaskepolt lõtv Pingutage õli	väljalaskepolt tugevasti kinni
	Õliventiil ja/või tihendid defektsed	Helistage edasimüüjale

Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostja kõik õigused garantiile nimetatud vigade tõttu. Õige käsitsemise korral anname oma masinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame tasuta välja kõik masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskõlbmatuks materjali- või tootmisvea tõttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse.

Garantija LV
