GEBRUIKSAANWIJZING FBH7TS SCHEPPACH

Verklaring van de symbolen op het product

Het gebruik van symbolen in deze handleiding is bedoeld om uw aandacht te vestigen op eventuele risico's. De veiligheidssymbolen en de bijbehorende uitleg moeten goed worden begrepen. De waarschuwingen zelf voorkomen geen risico's en kunnen de juiste maatregelen betreffende ongevallenpreventie niet vervangen.

	Voor de ingebruikname de handleiding lezen.		Hoogspanning, levensgevaar!
	Draag gehoorbescherming. Het effect van lawaai kan gehoorverlies zijn.		Niet in het splijtbereik grijpen! Gevaar voor letsel! Gevaar voor snijwonden en beknelling!
	Draag veiligheidsschoenen.		Niet onbeschermd in de machine grijpen!
	Draag een veiligheidsbril.		Let op! Beweegbare delen!
	Draag werkhandschoenen.		Alleen de operator mag zich in het werkomgeving van de machine ophouden. Onbevoegden alsook huis- en voor landbouwdoeleinden gehouden dieren uit de gevarenzone houden (minimumafstand 5 m).
	Het is verboden om beschermingsinrichtingen en veiligheidsvoorzieningen te verwijderen of te wijzigen.	⚠ Let op!	In deze gebruikshandleiding hebben wij punten die uw veiligheid betreffen van dit teken voorzien
	Geen hydraulische olie op de grond laten lopen.Verbruikte olie conform de voorschriften via plaatselijk afvalverwerkingsstation verwijderen. Het is verboden om verbruikte olie in de grond af te voeren of bij het afval te gooien.	CE	Het product voldoet aan de geldende EU-bepalingen.
	Let op! Zet voor aanvang van de reparatie-, onderhouds- en reinigingswerkzaamheden de motor uit en koppel de stekker los.	⚠⚠	Het product voldoet aan de geldende Servische richtlijnen.

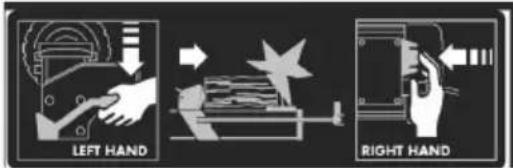

		Gevaar door bewegende delen!Uitsluitend met beide handen bedienen!Het manipuleren of omzeilen van de bedieningselementen isverboden– Let op - gevaar voor beknelling!

Inhoudsopgave: Pagina:

1. Inleiding....56

2. Beschrijving van het apparaat....56

3. Meegeleverd 56

4. Beoogd gebruik....57

5. Algemene veiligheidsvoorschriften 57

6. Aanvullende veiligheidsvoorschriften....58

7. Technische gegevens....58

8. Uitpakken....59

9. Montage / Voor ingebruikname 59

10. Ingebruikname....60

11. Elektrische aansluiting....61

12. Reiniging....61

13. Transport....62

14. Opslag....62

15. Onderhoud....62

16. Afvalverwerking en hergebruik....63

17. Verhelpen van storingen....64

18. Conformiteitsverklaring....274

1. Inleiding

Fabrikant:

Scheppach GmbH

Wij wensen u veel plezier en succes bij het werken met uw nieuwe apparaat.

Aanwijzing:

De fabrikant van dit apparaat is volgens de van kracht zijnde wet inzake productaansprakelijkheid niet aansprakelijk voor schade die aan dit apparaat of door dit apparaat ontstaan bij:

• ondeskundige behandeling,
- Niet in acht nemen van de gebruikshandleiding
- reparaties door derden, niet geautoriseerde vakmensen
- inbouw en vervanging van niet-originele reserveonderdelen

- Niet-beoogd gebruik

- Uitvallen van de elektrische installatie bij het niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE 0113

Let op:

Lees voor de montage en voor de inbedrijfstelling de complete tekst van de gebruikshandleiding door.

De gebruikshandleiding is bedoeld om het gemakkelijker te maken, uw apparaat te leren kennen en de beoogde toepassingsmogelijkheden van het apparaat te benutten.

De gebruikshandleiding bevat belangrijke aanwijzingen, hoe u met het apparaat veilig, vakkundig en economisch werkt en hoe u gevaren vermijdt, reparatiekosten uitspaart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van het apparaat verhoogt.

Aanvullend op de veiligheidsbepalingen van deze gebruikshandleiding moet u absoluut de voor de werking van het apparaat geldende voorschriften van uw land in acht nemen.

Bewaar de gebruikshandleiding bij het product in een plastic hoes, beschermd tegen vuil en vocht. De gebruikshandleiding moet door elke bediener van de machine voor aanvang van de werkzaamheden worden gelezen en zorgvuldig worden nageleefd.

Aan het apparaat mogen alleen personen werken, die voor het gebruik van het apparaat geïnstrueerd en over de daarmee verbonden gevaren geïnformeerd zijn. De vereiste minimumleeftijd moet aangehouden worden.

Naast de in deze gebruikshandleiding opgenomen veiligheidsvoorschriften en de bijzondere voorschriften van uw land moet u de algemeen erkende technische voorschriften in acht nemen voor de werking van machines van hetzelfde type.

Wij kunnen niet aansprakelijk worden gesteld voor ongevallen of schade, veroorzaakt door niet-naleving van deze handleiding of de veiligheidsvoorschriften.

2. Beschrijving van het apparaat

1. Veiligheidsvoorziening
2. Splijtwig
3. Aflegtafel voor gespleten hout
4. Greep
5. Stamgeleidingsplaat
6. Activeringsknop
7. Ontluchtingsschroef
8. Olieaftapschroef met oliepeilstok
9. Oplegoppervlak
10. Drukplaat
11. Bescherming bedieningshendel
12. Bedieningshendel
13. Motor
14. transportwielen
15. Drukbegrenzingsschroef
16. Standaard

3. Meegeleverd

A. Gebruikshandleiding
B. Accessoiretas (a, b, c, d, e, f)
C. Greep
D. Houtsplijter
E. Veiligheidsvoorziening boven 1
F. Veiligheidsvoorziening boven 2
G. Veiligheidsvoorziening links
H. Veiligheidsvoorziening achter 1
I. Veiligheidsvoorziening achter 2
J. Veiligheidsvoorziening voor
K. Aflegtafel 1
L. Beschermplaat
M. Aflegtafel 2
N. Schoren (2x)
O. Schoor

4. Beoogd gebruik

De machine mag uitsluitend voor het voorgeschreven doel worden gebruikt. Elk ander of verdergaand gebruik is niet volgens de voorschriften. De gebruiker/ bediener en niet de fabrikant is aansprakelijk voor ont- stane schade of elke vorm van letsel.

Ook de naleving van de veiligheidsvoorschriften, de montagehandleiding en de aanwijzingen in de gebruikshandleiding maken deel uit van het beoogd gebruik.

Personen die de machine bedienen of die onderhoud aan de machine verrichten, moeten hiermee bekend zijn en op de hoogte zijn van de mogelijke gevaren.

Bovendien moeten de van kracht zijnde voorschriften ter voorkoming van ongevallen strikt worden nageleefd. Andere algemene arbo-, gezondheids- en veiligheids-voorschriften moeten in acht worden genomen.

De fabrikant is niet aansprakelijk voor wijzigingen die aan de machine worden aangebracht en de hieruit voortvloeiende schade.

- De hydraulische houtsplijter is alleen voor liggend bedrijf inzetbaar. Houtblokken mogen uitsluitend in de vezelrichting worden gespleten. De afmetingen van de te splijten houtblokken is maximaal 52 cm.

- Splijt hout nooit liggend of tegen de vezelrichting in!

- De veiligheids-, werk- en onderhoudsvoorschriften van de fabrikant alsook de in de technische gegevens aangegeven afmetingen moeten in acht worden genomen.

- De desbetreffende ongevallenpreventievoorschriften alsook de overige algemene erkende veiligheidstechnische voorschriften moeten in acht worden genomen.

- De machine mag alleen door deskundige personen worden gebruikt, onderhouden en worden gerepareerd, die bekend zijn met deze werkzaamheden en op de hoogte zijn van de gevaren. Zelf aangebrachte wijzigingen aan de machine sluiten een aansprakelijkheid van de fabrikant voor hieruit voortvloeiende schade uit.

- De machine mag uitsluitend met de originele accessoires en originele gereedschappen van de fabrikant worden gebruikt.

- leder daarboven uitgaand gebruik geldt als niet volgens de voorschriften. Voor hieruit voortvloeiende schade kan de fabrikant niet aansprakelijk worden gesteld, het risico hiervoor liegt volledig bij de gebruiker.

- Werkomgeving schoon en vrij houden van hindernissen.

- Het apparaat uitsluitend op een vlakke en vaste onderhoud gebruiken.

- Voor elke ingebruikname de juiste werking van de houtsplijter controleren.

- Apparaat uitsluitend in gebieden gebruiken die maximaal 1000 m boven zeeniveau liggen.

Let erop dat onze apparaten volgens het beoogd gebruik niet voor bedrijfsmatige, ambachtelijke of industriële toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het apparaat in bedrijfsmatige, ambachtelijke of industriële ondernemingen of bij soortgelijke werkzaamheden wordt ingezet.

5. Algemene veiligheidsvoorschriften

⚠ WAARSCHUWING: Als u elektrisch gereedschap gebruikt, moet u de onderstaande veiligheidsmaatregelen in acht nemen om het risico op brand, elektrische schok en persoonlijk letsel te beperken. Lees alle aanwijzingen voordat u met dit gereedschap gaat werken.

- Neem alle veiligheidsinformatie op de machine in acht. - Alle veiligheids- en gevareninstructies op de machine moeten altijd volledig en in leesbare staat worden gehouden. - De veiligheidsinrichtingen van de machine mogen niet worden gedemonteerd of onbruikbaar worden gemaakt.

- Netaansluitleidingen controleren. Geen defecte aansluitingen gebruiken.

- Controleer voor ingebruikname de juiste werking van de tweehandsbediening.

- De bedieningspersoon moet ten minste 18 jaar zijn. Stagiaires moeten ten minste 16 jaar zijn, en mogen echter uitsluitend onder toezicht werken.

- Kinderen mogen niet met dit apparaat werken - Bij werkzaamheden veiligheidshandschoenen, veiligheidsschoenen, veiligheidsbril, nauwsluitende werkkleding en gehoorbescherming dragen (PSA).

- Wees voorzichtig tijdens de werkzaamheden: Gevaar op letsel voor vingers en handen door het splijtgereedschap.

- Ombouw-, instel- en reinigingswerkzaamheden, alsook onderhoud en het verhelpen van storingen uitsluitend bij een uitgeschakelde motor uitvoeren. Netstekker loskoppelen!

- Installaties, reinigings- en onderhoudswerkzaamheden aan de elektrische installatie mogen uitsluitend door vaklieden worden uitgevoerd.

- Alle beschermings- en veiligheidsvoorzieningen moeten direct worden teruggeplaatst nadat de reparatie- of onderhoudswerkzaamheden zijn voltooid.

• Bij het verlaten van de werkplek altijd de motor uitschakelen. Netstekker loskoppelen!
• Het is ten strengste verboden om de veiligheids- voorziening te verwijderen of zonder deze te werken.
• Bij het splijten kunnen er op basis van de houteigen- schappen (bijv. Door uitwassen, stamsneden van onregelmatige vorm, etc.) gevaren ontstaan, zoals het wegslingeren van delen, blokkeren van de hout- klover en beknellingen.

6. Aanvullende veiligheidsvoorschriften

• De houtsplijter mag uitsluitend door één persoon worden bediend.
• Nooit stammen splijten, die spijkers, draad of andere voorwerpen bevatten.
• Reeds gespleten hout en houtspaanders zorgen voor een gevaarlijke werkomgeving. Er bestaat gevaar op struikelen, uitglijden of vallen. Houd de werkplek altijd in onberispelijke staat.
• Nooit bij een ingeschakelde machine de handen op bewegende onderdelen leggen.
• Splijt uitsluitend hout met een maximum lengte van 52 cm.

⚠ WAARSCHUWING! Dit elektrisch apparaat genereert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat het elektrische apparaat wordt gebruikt.

Restrisico's

De machine is ontwikkeld volgens de huidige stand van de techniek en de erkende veiligheidsvoorschriften. Toch kan tijdens de werkzaamheden sprake zijn van enkele restrisico's.

• Gevaar voor letsel aan vingers en handen door splijtgereedschap bij ondeskundige geleiding of ondersteuning van het hout.
• Letsel door een wegslingerend werkstuk bij ondeskundige bediening of ondeskundige geleiding.
• Gevaar voor de gezondheid, veroorzaakt door elektriciteit bij gebruik van onjuiste snoeren.

• Voordat u instel- of onderhoudswerkzaamheden uitvoert, laat u de startknop los en trekt u de stekker uit het stopcontact.

• Bovendien kunnen er ondanks alle getroffen voorzieningen verborgen restrisico's bestaan.

• Restrisico's kunnen worden geminimaliseerd als de "veiligheidsvoorschriften" en het "gebruik conform de voorschriften", alsook de gebruikshandleiding in acht worden genomen.
• Voorkom dat u de machine onbedoeld inschakelt: als u de stekker in het stopcontact steekt, mag de startknop niet worden ingedrukt. Gebruik gereedschap dat in deze gebruikshandleiding wordt aanbevolen. U verkrijgt dan optimale prestaties met uw machine.
• Houd uw handen buiten de werkomgeving, wanneer de machine in bedrijf is.

Hout ø min - max 50 - 250 mm
Max. houtlengte 200 - 520 mm
Gewicht zonder onderstel 53 kg
Gewicht met onderstel 57 kg
Motor 220 - 240 V~ / 50 Hz
Opgenomen vermogen P1 2200 W
Afgegeven vermogen P2	1700 W
Bedrijfsmodus	S3 25%
Splijtkracht	max. 7 t
Cilinderslag mm	370 mm
Cilinder voorloop	3,08 cm/sec
Cilinder terugloop	5,29 cm/sec
Oliehoeveelheid	3,5 l
Bedrijfsdruk	208 bar
Toerental	2800 1/min

Technische wijzigingen voorbehouden!

Geluid en trilling

⚠ Waarschuwing!Lawaai kan ernstige gezondheidsklachten tot gevolg hebben. Draag geschikte gehoorbescherming bij machinelawaai boven 85 dB.

Geluidswaarden

Geluidsvermogensniveau L_WA	96 dB
Geluidsdrukniveau L_pA	89,9 dB
Onzekerheid K_WA/pA	3 dB

*Bedrijfsmodus S3, periodieke intervalwerking zonder invloed van het opstartproces of het opwarmen van de motor. Het gebruik is opgebouwd uit een opstarttijd, een tijd met een constante belasting en een uitlooptijd. De cyclusduur bedraagt 10 minuten en de relatieve in-schakelduur bedraagt 25% van de cyclustijd.

Drukvermogen:

Het prestatieniveau van de ingebouwde hydraulische pomp kan een kortstondig drukniveau voor een splijt- kracht van tot 7 ton bereiken. In de basisinstelling worden de hydraulische splijters af fabriek op een ca. 10% langer prestatieniveau ingesteld. Om wille van veiligheidsredenen mogen de basisinstellingen niet door de gebruiker worden versteld. Let op dat externe omstandigheden zoals bedrijfs- en omgevingstemperatuur, luchtdruk en vochtigheid de viscositeit van de hydraulische olie beïnvloeden. Bovendien kunnen productietoleranties en onderhoudsfouten het bereikbare drukniveau beïnvloeden.

8. Uitpakken

• Open de verpakking en haal het apparaat er voorzichtig uit.
• Verwijder het verpakkingsmateriaal evenals de verpakkings- en transportbeveiligingen (indien voorhanden).
• Controleer of de inhoud van de levering volledig is.
• Controleer het apparaat en de hulpstukken op transportschade. Bij klachten moet direct contact worden opgenomen met de expediteur. Reclamaties op een later tijdstip worden niet erkend.
• Bewaar de verpakking indien mogelijk tot na het verstrijken van de garantietijd.
• Maak u voor aanvang van de werkzaamheden bekend met het apparaat aan de hand van de gebruikshandleiding.
• Gebruik bij accessoires alsook slijtage- en reserveonderdelen uitsluitend originele onderdelen. Reserveonderdelen zijn verkrijgbaar bij de leverancier.
• Geef bij bestellingen onze artikelnummers alsook type en bouwjaar van het apparaat aan.

LET OP!

Het apparaat en verpakkingsmateriaal zijn geen kinderspeelgoed! Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkingsgevaar!

9. Montage / Voor ingebruikname

Monteer het apparaat met minimaal twee personen.

Fixeer het product aan de grond met twee schroeven of twee grondankers (niet inbegrepen) aan de onderkant van het onderstel.

⚠ WAARSCHUWING: Een veilige stand is alleen gegarandeerd wanneer het onderstel aan de grond is bevestigd. Zorg ervoor dat de bevestiging te al- len tijde vastgezet is.

9.1 Montage onderstel (afb. 3 + 4)

Om verpakkingstechnische redenen dient de klant het onderstel zelf te monteren.

Gebruik hiervoor de meegeleverde zeskantschroeven M6 x 16 met moer.

1. Verwijder de wieldop en demonteer de wielen.
2. Verbind de afzonderlijke delen van het onderstel met elkaar en met de machine.
3. Zet het apparaat hiervoor horizontaal op de grond neer en leg aan de kant van de splijtwig de styroporplaat van de verpakking eronder.
4. Monteer de wielen op de wielassen van het onder- stel.

9.2 Montage greep (4) (accessoiretas a) (afb. 5)

Bevestig de greep met twee cilinderschroeven op de U-beugel.

9.3 Montage beschermplaat (L) (accessoiretas b) (afb. 6 + 7)

1. Bevestig de beschermplaat (L) op de stamgeleidingsplaat (5) en fixeer deze met de meegeleverde cilinderschroeven en moeren.
2. Maak de cilinderschroef met volgring los, die zich op de wielhouder bevinden.
3. Bevestig het andere uiteinde van de schoor met de kruiskopschroef en moer op de beschermplaat. (3)
4. Leid nu het open uiteinde van de schoor (O) tussen de schijf en de wielhouder, haal de cilinderschroef weer aan (4).

9.4 Montage aflegtafel (K + M) (accessoiretas c + d + e) (afb. 8 + 9 + 10)

1. Bevestig de aflegtafel (K) aan dezelfde zijde als de beschermplaat (L). Fixeer de tafel met twee cilinderschroeven en veerringen op de houtsplijter. (1)

2. Let op dat de tafel en de beschermplaat vlak tot elkaar verlopen.

3. Haal de schroef aan de linkerzijde van de standaard los.

4. Bevestig het andere uiteinde van de schoor met de kruiskopschroef en moer op de beschermplaat, lijn alles uit en haal de schroeven goed aan.

5. Leid nu het open uiteinde van de schoor (N) tussen de schroef en de standaardhouder, haal de schroef licht aan.

6. Herhaal deze werkwijze aan de andere zijde.

7. Lijn de beide tafels onderling uit en fixeer deze met de kruiskopschroeven en moeren (e).

9.5 Montage veiligheidsvoorziening (E - J) (accessoiretas f) (afb. 11 + 12)

1. Verbind de veiligheidsvoorzieningen (H) en (I) met elkaar, fixeer deze met twee kruiskopschroeven, spanklemmen en moeren.
2. Bevestig de veiligheidsvoorzieningen (H, I, J) aan de daarvoor aanwezige boorgaten. Deze bevinden zich zijdelings op de tafel en de beschermplaat. Fixeer de veiligheidsvoorziening met zeven kruiskopschroeven, spanklemmen en moeren. Monteer de veiligheidsvoorziening (G) op de bescherming van de bedieningshendel (11) en fixeer deze met een kruiskopschroef en moer.
3. Bevestig nu de veiligheidsvoorzieningen (E + F) op de bovenzijde. Fixeer deze met acht kruiskop-schroeven, spanklemmen en moeren.
4. Fixeer de veiligheidsvoorzieningen (E + F) met elkaar en gebruik daarvoor twee kruiskopschroeven, spanklemmen en moeren.

⚠ LET OP!

Het apparaat moet voor de ingebruikname volledig zijn gemonteerd!

10. Ingebruikname

Controleer of de machine volledig en conform de voorschriften is gemonteerd. Controleer vóór elk gebruik:

• de aansluitingen op defecte punten (scheuren, sne- den en dergelijke),
• de machine op eventuele beschadigingen,
• of alle schroeven goed zijn aangehaald,
  • de hydraulica op lekkage en
• het oliepeil
• de veiligheidsvoorzieningen

10.1 Oliepeil controleren (afb. 17)

De hydraulische installatie is een gesloten systeem met olietank, oliepomp en stuurventiel.

Controleer regelmatig voor elk gebruik het oliepeil. Te laag oliepeil kan de oliepomp beschadigen. Het oliepeil moet binnen de middelste markering op de oliepeilstok staan. De machine moet op effen ondergrond staan. Draai de oliepeilstok volledig in om het oliepeil te meten.

10.2 Ontluchtingsschroef

Voor aanvang van de werkzaamheden moet de ont-luchtingsschroef (7) absoluut met enkele omwente-lingen worden losgemaakt zodat de luchtcirculatie in de olietank wordt gewaarborgd. Blijft deze tijdens de werkzaamheden aangetrokken, leidt de hydraulische beweging tot een overdruk, die uw machine kan be-schadigen! Voor elk transport van het apparaat moet deze schroef absoluut goed worden vastgeschroefd om olielekkage te vermijden.

10.3 Hout splijten

Splijt alleen houtblokken die recht zijn afgezaagd. Ga hierbij als volgt te werk:

1. Leg het te splijten hout recht op het oplegoppervlak (9)
2. Uw machine is uitgerust voor tweehandenbediening, de linkerhand bedient de bedieningshendel (12) en de rechterhand de ontgrendelingsknop (6).
3. Druk de bedieningshendel overeenkomstig de beschreven wijze omlaag en activeer het splijten door het indrukken van de activeringsknop (6).

Het loslaten van een van de bedieningsonderdelen leidt tot een direct stoppen van de machine. Het loslaten van de beide bedieningsonderdelen leidt ertoe dat de drukplaat wordt teruggeschoven.

Als een stuk hout niet binnen 5 seconden kan worden gespleten, moet u direct de werkwijze stoppen. Het te splijten hout is waarschijnlijk te hard voor de capaciteit van uw machine. Draai het te splijten hout met 90° en probeer het nogmaals. Voorzichtig: Er bestaat gevaar voor oververhitting als het apparaat langer dan 5 seconden continu wordt gebruikt. Uw apparaat kan beschadigd raken.

10.4 Hefbegrenzing

Bij een kort stuk te splijten hout, is het praktisch, de slag van de drukplaat (10) te begrenzen. Hiertoe drukt u de bedieningshendel (12) en de activeringsknop (6) in en brengt u de drukplaat (10) tot kort voor het te splijten hout.

Nu laat u de activeringsknop los, stelt u de hefbegrenzingsring (7a) op de behuizing in en haalt u deze aan. Aansluitend kunt u de hydraulische hendel weer loslaten. De drukplaat blijft nu op de geselecteerde positie staan.

10.5. Verkeerde bevulling (afb. 13)

Leg het te splijten hout altijd recht op het oplegoppervlak! Deze mag niet wegglijden of schuin worden geplaatst. De splijtwig wordt overbelast als het splijten niet op de gehele snijkant wordt uitgevoerd, maar alleen in het bovenste gedeelte.

Splijt nooit meerdere stukken gelijktijdig! Er bestaat gevaar dat een van de onderdelen een oncontroleerbare versnelling ondergaat. Zeer hoog gevaar voor letsel!

10.6 Vast te splijten hout (afb. 14 + 15)

Probeer nooit om wigvormig hout uit uw machine te kloppen. Dit kan leiden tot ongevallen en beschadigingen aan het apparaat veroorzaken. Ga hierbij als volgt te werk:

1. Laat de drukplaat in de startpositie terugschuiven.
2. Plaats een wig onder het te splijten hout (zie afbeelding 15)
3. Activeer het splijten zodat de drukplaat de wig ver onder het te verwijderen hout schuift.
4. Herhaal de bovenstaande stappen met nieuwe wiggen totdat het te splijten hout naar boven toe uit de machine wordt geschoven.

11. Elektrische aansluiting

De geïnstalleerde elektromotor is bedrijfsklaar aangesloten. De aansluiting voldoet aan de relevante VDE-en DIN-voorschriften.

De netaansluiting van de klant en het gebruikte ver- lengsnoer moeten eveneens aan deze voorschriften voldoen.

Defecte elektrische aansluitkabel

Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op.

Mogelijke oorzaken zijn:

• Drukpunten, als aansluitkabels door venster- of deuropeningen worden geleid.
• Knikken door een onvakkundige bevestiging of geleiding van het netsnoer.
• Snijplekken omdat over het netsnoer is gereden.
• Beschadigde isolatie omdat de stekker uit de wandcontactdoos is getrokken.
• Scheuren door veroudering van de isolatie.

Dergelijke defecte elektrische aansluitkabels mogen niet worden gebruikt en zijn levensgevaarlijk als de isolatie is beschadigd.

Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controleren het netsnoer niet op het stroomnet is aangesloten.

Elektrische aansluitkabels moeten aan de relevante VDE- en DIN-voorschriften voldoen. Gebruik uitsluitend aansluitkabels met de aanduiding H05VV-F.

Op de aansluitkabel moet de type-aanduiding vermeld staan.

Voor de eenfase-wisselstroommotor adviseren wij om een zekering C-curve 16 A of K-curve 16 A te gebruiken bij machines met een hoge aanloopstroom (vanaf 3000 W)!

DIN EN 61000-3-11

• Het product voldoet aan de eisen van EN 61000-3-11 en valt onder speciale aansluitingsvoorwaarden. Dit betekent dat gebruik op een willekeurig vrij te kiezen aansluitpunt niet toegestaan is.
• Het apparaat kan tijdelijke spanningsschommelingen veroorzaken bij ongunstige condities van het elektriciteitsnet.
• Het product is uitsluitend voorzien voor het gebruik op aansluitpunten, die
  a. een maximale toegestane netwerkimpedantie "Z (Zmax = 0.331 Ω)" niet overschrijdt, of b. een duurstroombelastbaarheid van het netwerk van ten minste 100 A per fase hebben.
• Als gebruiker moet u ervoor zorgen, indien nodig in overleg met uw energiebedrijf, dat uw aansluitpunt, waarmee u uw product gebruiken wilt, aan een van beide genoemde eisen a) of b) voldoet.

Wisselstroommotor 220 - 240 V\~ / 50 Hz

Netspanning 220 - 240 V\~/50 Hz

Netaansluiting en het verlengsnoer moeten 3-aderig zijn = P + N + SL. - (1/N/PE).

Verlengsnoeren tot 25 m moeten een minimale doorsnede van 1,5 mm² hebben.

De netaansluiting wordt met maximaal 16 Amp beveiligd.

12. Reiniging

⚠ LET OP!

Trek bij onderhoudswerkzaamheden altijd de stekker uit het stopcontact.

Wij adviseren om het apparaat direct na elk gebruik te reinigen.

Reinig het apparaat regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen.

Hierdoor kunnen de kunststofonderdelen van het apparaat worden aangetast. Let op dat er geen water in het apparaat terecht komt.

13. Transport

Voor het eenvoudige transport is de houtsplijter uitge- rust met twee wielen.

De machine kan schuin op de wielen worden verreden. Transportgreep gebruiken, omhoog tillen en trekken of indrukken. (afb. 16)

14. Opslag

Bewaar het apparaat en de bijbehorende accessoires op een donkere, droge en vorstvrije en voor kinderen ontoegankelijke plaats. De optimale opslagtemperatuur ligt tussen 5 en 30°C.

Bewaar het gereedschap in de originele verpakking. Dek het gereedschap af om het te beschermen tegen stof of vocht. Bewaar de gebruikshandleiding bij het gereedschap.

15. Onderhoud

⚠ LET OP!

Trek bij alle onderhoudswerkzaamheden altijd de stekker uit het stopcontact.

Wij adviseren:

• Het splijtmes is een slijtdeel dat zo nodig moet worden geslepen of moet worden vervangen.
• De gecombineerde tweehandsveiligheidsinrichting moet gemakkelijk te bedienen blijven. Smeer deze af en toe in met wat druppels olie.
• Oplegoppervlak schoon houden.
• Geleiderails met vet smeren.

Het oliepeil regelmatig controleren.

Te laag oliepeil beschadigt de oliepomp

Hydrauliekaansluitingen en schroefverbinding regel- matig op lekkage controleren - evt. aanhalen.

Wanneer ververs ik olie?

De olieverversing gebeurt na 150 bedrijfsuren.

Olieverversing (afb. 17 - 20)

1. Houtsplijter in startpositie brengen en de stekker uit het stopcontact trekken.
2. Draai de olieaftapschroef met de oliepeilstok (8) los en leg deze opzij. (afb. 18)
3. Plaats een lege bak van 4 l naast uw machine en lijn deze uit, zoals getoond in afb. 19. Wacht tot alle afgewerkte olie is uitgestroomd. Voer de afgewerkte olie op milieuvriendelijke wijze af!
4. Zet de machine nu op zijn kop (afb. 20) en vul deze bij met ongeveer 3,5 l hydraulische olie.
5. Schroef de olieaftapschroef met oliepeilstok (8) nu gereinigd in de nog verticaal staande machine. Schroef deze er weer uit. Er moet een oliefilm tussen de twee inkepingen zichtbaar zijn. (afb. 17)
6. Schroef nu de olieaftapschroef met oliepeilstok weer vast. Bedien vervolgens de houtsplijter enkele malen zonder hout.
7. Controleer het oliepeil nog een laatste keer en vul eventueel nog wat olie bij.

Lever de verbruikte olie conform de voorschriften in bij het plaatselijk afvalverwerkingsstation voor verbruikte olie. Het is verboden om verbruikte olien in de grond af te voeren of bij het afval te gooien.

Wij raden olie van de serie HLP 32 aan.

Aansluitingen en reparaties

Aansluitingen en reparaties van de elektrische apparatuur mogen uitsluitend door een elektromonteur worden uitgevoerd.

Vermeld in geval van vragen de volgende gegevens:

• Stroomtype van de motor
• Gegevens van het typeplaatje van de machine
• Gegevens van het typeplaatje van de motor

Service-informatie

Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of natuurlijke slijtage, resp. de volgende delen als verbruiksmateriaal wordt gebruikt. Slijtageonderdelen*:Slijtwig, hydraulische olie, splijthoutgeleidingen

* niet persé in de leveringsomvang opgenomen!

Neem in het geval van reserveonderdelen en accessoires contact op met ons servicecentrum. Scan hiervoor de QR code op de voorpagina.

16. Afvalverwerking en hergebruik

Aanwijzingen op de verpakking

De verpakkingsmaterialen zijn recyclebaar. Verpakkingen milieu-vriendelijk afvoeren.

Aanwijzingen betreffende de wetgeving Afgedankte elektrische en elektronische apparatuur (AEEA)

Afgedankte elektrische en elektronische apparatuur behoort niet bij het huishoudelijke afval, maar moeten worden ingezameld resp. gescheiden worden afgevoerd!

- Oude batterijen of accu's die niet vast in het afge-

dankte apparatuur zijn geïntegreerd, moeten vóór

het afvoeren op niet-destructieve wijze worden ver-

wijderd! Het afvoeren hiervan is geregeld in de wet-

geving inzake batterijen.

- Eigenaars resp. gebruikers van elektrische en elek-

tronische apparaten zijn wettelijk verplicht om na

gebruik de batterijen en accu's in te leveren.

- De eindgebruiker is verantwoordelijk voor het wis-

sen van persoonsgerelateerde gegevens op het af

te voeren afgedankte apparaat!

- Het symbool van de doorgekruiste vuilnisbak bete-

paratuur niet bij het huishoudelijk afval mag worden

gegooid.

- Afgedankte elektrische en elektronische apparatuur

kunnen bij de volgende punten kosteloos worden

ingeleverd:

- Openbare afvalverwijderings- of inzamelpunten

(bijv. gemeentewerven)

- Verkooppunten van elektrische apparaten (statio-

nair en online), voor zover dealers verplicht zijn ze

terug te nemen of dit vrijwillig aanbieden.

per apparaattype, met een randlengte van niet

meer dan 25 centimeter, kunnen gratis naar de

fabrikant worden teruggebracht zonder eerst een

nieuw apparaat van de fabrikant te hoeven kopen

of naar een ander erkend inzamelpunt in je omge-

of Haar een ander erkend inzamelpunt in je omgeving worden gehrecht.

ving worden gebracht.

- Voor verdere aanvullende terugnamevoorwaar-

den van de fabrikanten en distributeurs verzoe-

ken wij u contact op te nemen met de betreffende

klantenservice

- Bij levering van een nieuw elektrisch apparaat door de fabrikaat aan een particulier huishouden, kan de fabrikant op verzoek van de eindgebruiker zorgen voor het kosteloos afhalen van het afgedankte elektrische apparaat. Neem hiertoe contact op met de klantenservice van de fabrikant.

- Deze uitspraken zijn alleen geldig voor apparaten die in de landen van de Europese Unie worden ge-installeerd en verkocht en die onder de Europese Richtlijn 2012/19/EU vallen. In landen buiten de Europese Unie kunnen andere voorschriften gelden voor het afvoeren van afgedankte elektrische en elektronische apparatuur.

Informatie over het afvoeren van versleten appara- tuur kunt u opvragen bij uw gemeente.

Brandstoffen en oliën

- Voor het afvoeren van het apparaat moeten de brandstoftank en het motorreservoir worden geleegd!

- Brandstof en motorolie horen niet bij het huishoudelijke afval of in het riool, maar moeten worden ingezameld resp. gescheiden worden afgevoerd!

- Lege olie- en brandstoftanks moet milieuvriendelijk worden afgevoerd.

17. Verhelpen van storingen

De volgende tabel toont storingssymptomen en beschrijft hoe u deze op kunt lossen, als uw machine niet goed werkt. Als u het probleem hiermee niet kunt vinden en kan oplossen, neem dan contact op met uw service-werkplaats.

Storing Mogelijke oorzaak Oplossing
Motor beëindigd zelfstandig het splijten	Overspanningsveiligheidsvoorziening is geactiveerd	Elektricien informeren
Het te splijten hout wordt niet gespleten	Machine onjuist gevuld Het te splijten hout juist plaatsen
	De omvang van het te splijten hout is te groot voor de motorcapaciteit	Het te splijten hout in passende grootte zagen
	Splijtwig is stomp Splijtwig slijpen
	Er lekt olie Lekkage lokaliseren, dealer contacteren
Drukplaat trilt, genereert geluiden	Gebrek aan olie en te veel lucht in het hydraulisch systeem	Oliepeil controleren, evt. olie bijvullen, anders dealer contacteren
Olielekkage bij cilinder of op andere punten	Luchtbellen in het hydraulisch systeem tijdens bedrijf	Ontluchtingsschroef voor gebruik enkele omwentelingen losdraaien
	Ontluchtingsschroef voor transport niet aangehaald	Ontluchtingsschroef voor transport goed aanhalen
	Olieaftapschroef los Olieaftapschroef goed	aanhalen
	Olieklep en/of afdichtingen defect Dealer	contacteren

Merknad om emballasjen

Emballasjemateriale kan resirkuleres. Vennligst kast emballasje på en miljøvennlig måte.

Henvisninger til elektro- og elektronikkenhetslov (ElektroG)

I. Dispozitiv de protectie spate 2

L. Tablă de protectie

Zichtbare gebreken moeten binnen de 8 dagen na ontvangst van de goederen worden gemeld, zo niet verliest de verkoper elke aanspraak op grond van deze gebreken. Onze machines worden geleverd met een garantie voor de duur van de wettelijke garantietermijn. Deze termijn gaat in vanaf het moment dat de koper de machine ontvangt. De garantie houdt in dat wij elk onderdeel van de machine dat binnen de garantietermijn aantoonbaar onbruikbaar wordt als gevolg van materiaal- of productiefouten, kosteloos vervangen. De garantie vervalt echter bij verkeerd gebruik of verkeerde behandeling van de machine. Voor onderdelen die wij niet zelf produceren, geven wij enkel de garantie die wij zelf krijgen van de oorspronkelijke leverancier. De kosten voor de montage van nieuwe onderdelen vallen ten laste van de koper. Eisen tot het aanbrengen van veranderingen of het toestaan van een korting en overige schadeloosstellingsclaims zijn uitgesloten.

Garantía ES
