LIETOŠANAS INSTRUKCIJA FBH7TS SCHEPPACH

Uz ražojuma attēloto simbolu skaidrojums

Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uzmanība uz iespējamiem riskiem. Ir precīzi jāizprot drošības simboli un skaidrojumi, uz kuriem tie attiecas. Brīdinājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos pasākumus, lai novērstu negadījumus.

	Pirms lietošanas sākšanas izlasiet rokasgrāmatu.		Augstspriegums, bīstami dzīvībai!
	Lietojiet ausu aizsargus. Trokšņu iedarbība var izraisīt dzirdes zudumu.		Nebāziet rokas skaldīšanas zonā! Savainošanās risks! Sagriešanas un saspiešanas risks!
	Lietojiet drošības apavus.		Nebāziet neaizsargātas rokas ierīcē!
	Lietojiet aizsargbrilles.		levērībai! Kustīgās daļas!
	Izmantojiet darba cimdus.		Pie iekārtas darba zonā drīkst atrasties tikai tās operators.Neļaujiet bīstamajā zonā iekļūt nepiederošām personām, kā arī mājdzīvniekiem un mājlopiem (minimālais attālums 5 m).
	Ir aizliegts noņemt vai izmainīt drošības mehānismus vai aizsargmehānismus.	△ levērībai!	Šajā lietošanas instrukcijā vietas, kuras attiecas uz jūsu drošību, mēs esam aprīkojuši ar šādu zīmi
	Neļaujiet izplūst hidrauliskajai eļļai uz zemes.Pienācīgi utilizējiet nolietoto eļļu nolietotās eļļas pieņemšanas punktā. Ir aizliegts notecināt izlietoto eļļu zemē vai sajaukt ar atkritumiem.		Ražojums atbilst spēkā esošajām Eiropas Direktīvām.
	levērībai! Veicot jebkādus remonta, apkopes un tīrīšanas darbus, izslēdziet motoru un atvienojiet tīkla kontaktdakšu.		Produkts atbilst piemērojamām Serbijas vadīnijām.

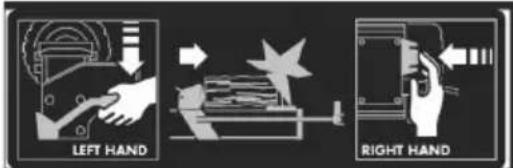

		Risks, ko rada kustīgās daļas!Vadiet tikai ar abām rokām!Vadības elementu manipulācija vai apiešana ir aizliegta – ievērībai – saspiešanas risks!

Satura rādītājs: Lappuse:

1. levads.... 171
2. lerīces apraksts 171
3. Piegādes komplekts 171
4. Noteikumiem atbilstoša lietošana.... 171
5. Vispārīgie drošības norādījumi 172
6. Papildu drošības norādījumi.... 173
7. Tehniskie raksturlielumi 173
8. Izpakošana.... 174
9. Uzbūve / pirms lietošanas sākšanas.... 174
10. Lietošanas sākšana.... 175
11. Pieslēgšana elektrotīklam 176
12. Tīrīšana.... 176
13. Transportēšana.... 176
14. Glabāšana 176
15. Apkope.... 177
16. Utilizācija un otrreizēja izmantošana.... 177
17. Traucējumu novēršana.... 178
18. Atbilstības deklarācija....275

1. levads

Ražotājs:

Scheppach GmbH

Vēlam prieku un izdošanos, strādājot ar šo jauno ierīci.

Norāde:

Šīs ierīces ražotājs saskaņā ar spēkā esošo likumu par ražotāja atbildību par ražojumu kvalitāti nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēl saistībā ar:

• nepareizu lietošanu,
  • Lietošanas instrukcijas neievērošana
• Trešo personu, nepilnvarotu speciālistu veiktiem la- bošanas darbiem
• Neoriginālo rezerves daļu montāža un nomaiņa
  • noteikumiem neatbilstošu lietošanu
• Elektroiekārtas atteici, neievērojot elektrības noteikumus un VDE noteikumus 0100, DIN 57113 / VDE 0113

levērojiet!

Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu.

Šai lietošanas instrukcijai ir jäpalīdz jums iepazīt ieri- ci un lietot tās noteikumiem atbilstošās izmantošanas iespējas.

Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar ierīci, lai izvai-rītos no riskiem, ietaupītu remonta izdevumus, samazi-nātu dīkstāves laikus un palielinātu ierīces uzticamību un darbmūžu.

Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jāievēro attiecīgajā valstī spēkā esošie noteikumi par ierīces lietošanu.

Glabājiet lietošanas instrukciju pie ierīces plastikāta maisinā, sargājot no netīrumiem un mitruma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ikvienam operatoram.

Ar ierīci drīkst strādāt tikai tās personas, kas pārzina ierīces lietošanu un ir instruētas par riskiem, kas ir saistīti ar ierīces lietošanu. Jāievēro noteiktais minimālais vecums. Papildus šajā lietošanas instrukcijā sniegtajiem drošības norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehniskie noteikumi par konstruktīvi identisku ierīču lietošanu.

Mēs neuzņemamies atbildību par nelaimes gadīju-miem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

2. lerīces apraksts

1. Aizsargmehānisms
2. Skaldkīlis
3. Saskaldītās malkas novietnes galds
4. Rokturis
5. Balka vadplāksne
6. Palaides poga
7. Atgaisošanas aizgrieznis
8. Ellas notecināšanas atveres aizgrieznis ar ellas mērstieni
9. Balsta virsma
10. Piespiešanas plāksne
11. Vadības sviras aizsargs
12. Vadības svira
13. Motors
14. Transportēšanas riteni
15. Spiediena ierobežošanas aizgrieznis
16. Balsta kāja

3. Piegādes komplekts

A. Lietošanas instrukcija
B. Papildaprīkojuma komplekta maisiņš (a, b, c, d, e, f)
C. Rokturis
D. Malkas skaldītājs
E. Aizsargmehānisms augšā 1
F. Aizsargmehānisms augšā 2
G. Aizsargmehānisms kreisajā pusē
H. Aizsargmehānisms aizmugurē 1

I. Aizsargmehānisms aizmugurē 2

J. Aizsargmehānisms priekšā

K. Novietnes galds 1

L. Aizsargpläksne

M. Novietnes galds 2

N. Balststatni (2x)

O. Balststatnis

4. Noteikumiem atbilstoša lietošana

Ierīci drīkst lietot tikai tai paredzētajiem mērķiem. Ierīces lietošana citiem mērķiem ir uzskatāma par noteikumiem neatbilstošu. Par jebkāda veida bojājumiem vai savainojumiem, kas izriet no šādas lietošanas, ir atbildīgs lietotājs/operators un nevis ražotājs.

Paredzētajam mērķim atbilstoša lietošana ietver arī lietošanas instrukcijā minēto drošības noteikumu, kā arī montāžas instrukcijas un lietošanas norādījumu ievērošanu.

Personām, kas izmanto un apkopj ierīci, jāpārzina ierīce un jābūt informētām par iespējamiem riskiem.

Turklāt precīzi jāievēro spēkā esošie nelaimes gadījumu novēršanas noteikumi.

Jāievēro arī vispārīgie noteikumi arodmedicīnas un drošības tehnikas jomā.

Patvalīga izmainu veikšana ierīcē pilnībā atbrīvo ražotāju no atbildības par izmainu dēl radušos kaitējumu.

• Hidrauliskais malkas skaldītājs ir piemērots tikai darbībai gulošā stāvoklī. Malku drīkst skaldīt tikai gulošā stāvoklī šķiedru virzienā. Skaldāmās malkas izmērs ir maksimāli 52 cm.
• Nekad neskaldiet malku, kas atrodas stāvošā stāvoklī, vai ari pret škiedru virzienu!
• Jäievēro ražotāja drošības, darba un apkopes noteikumi, kā arī tehniskajos datos minētie izmēri.
• Jāievēro atbilstošie nelaimes gadījumu novēršanas noteikumi un citi vispāratzītie drošības tehnikas noteikumi.
• lerīci drīkst lietot, apkopt vai labot tikai personas, ku-ras to pārzina, un ir instruētas par riskiem. Patvalīga izmainu veikšana ierīcē izslēdz ražotāja atbildību par šādu darbību rezultātā izrietošajiem bojājumiem.
• lerīci drīkst lietot tikai ar ražotāja originālajiem pie- derumiem un originālajiem instrumentiem.
• Jebkura lietošana, kas neatbilst šim mērķim, ir uzskatāma par noteikumiem neatbilstošu. Par šādu darbību rezultātā izrietošajiem bojājumiem ražotājs nav atbildīgs; risku uznemas vienīgi pats lietotājs.
• Uzturiet darba zonu tīru un brīvu no škēršliem.
• Lietojiet ierīci tikai uz plakanas un stingras pamatnes.
• Pirms lietošanas sākšanas katreiz pārbaudiet skal-dītāja pienācīgo darbību.
• Lietojiet ierīci tikai apgabalos, kas izvietoti maksimāli 1000 m virs jūras līmeņa.

Nemiet vērā, ka mūsu ierīces noteikumiem atbilstošā veidā nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies ga- rantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uznēmumos, kā arī līdzīgos darbos.

5. Vispārīgie drošības norādījumi

⚠ BRĪDINĀJUMS! Ja izmantojat elektroinstrumentus, jums vajadzētu ievērot turpmākos pamata piesardzības pasākumus, lai mazinātu ugunsgrēka, elektriskā trieciena un personu savainojumu risku. Pirms darba sākšanas ar šo instrumentu izlasiet visas norādes.

• levērojiet visus drošības norādījumus un bīstamības norādes uz ierīces.
• Uzturiet visus drošības norādījumus un bīstamības norādes uz ierīces pilnā skaitā salasāmā stāvoklī.
• Nedrīkst demontēt vai padarīt nelietojamus ierīces drošības mehānismus.
• Pārbaudiet tīkla pieslēguma vadus. Neizmantojiet bojātus pieslēguma vadus.
• Pirms lietošanas sākšanas pārbaudiet divu roku vadības pareizo darbību.
• Operatoram jābūt sasniegušam vismaz 18 gadu vecumu. Apmācāmajām personām jābūt sasniegušām vismaz 16 gadu vecumu, taču tās drīkst strādāt pie ierīces tikai uzraudzībā.
  • Bērni nedrīkst strādāt ar šo ierīci
• Darba laikā lietojiet darba cimdus un drošības apavus, aizsargbrilles, blīvi piegulošas darba drēbes un ausu aizsargus (IAL).
• Veicot darbus, ievērojiet piesardzību: Pirkstu un roku savainošanās risks, ko rada skaldīšanas instruments.
• Pārveides, noregulēšanas un tīrīšanas darbus, kā arī apkopi un traucējumu novēršanu veiciet tikai tad, kad ir izslēgts motors. Atvienojiet tīkla kontaktspraudni!
• Elektroinstalācijas uzstādīšanas, labošanas un ap-kopes darbus drīkst veikt tikai speciālisti.
• Pēc pabeigtiem labošanas un apkopes darbiem ne-kavējoties jāuzstāda atpakal visi aizsargmehānismi un drošības mehānismi.
• Atstājot darba vietu, izslēdziet motoru. Atvienojiet tikla kontaktspraudni!
• Ir kategoriski aizliegts noņemt aizsargmehānis-mu vai strādāt bez tā.
• Skaldīšanas laikā sakarā ar koksnes īpašībām (piem., saaugumi, neregulāras formas balku nogrie-zumi utt.) var rasties apdraudējumi, piem., daļu iz-sviešana, skaldītāja nosprostošana un saspiedumi.

6. Papildu drošības norādījumi

• Malkas skaldītāju drīkst vadīt tikai viena persona.

• Nekad nemēginiet skaldīt balkus, kuros ir naglas, stieple vai citi priekšmeti.

• Jau saskaldītā malka un koka skaidas rada bīstamu darba zonu. Pastāv paklupšanas, paslīdēšanas vai nokrišanas risks. Vienmēr uzturiet darba zonu kārtībā.

• Nekad ieslēgtas ierīces gadījumā nenovietojiet rokas uz kustīgām ierīces dalām.
• Skaldiet tikai malku, kuras maksimālais garums nepārsniedz 52 cm.

⚠ BRĪDINĀJUMS! Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstākļos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju.

Atlikušie riski

lerīce ir konstruēta saskaņā ar tehniskās attīstības līmeni un vispāratzītajiem drošības tehnikas noteikumiem. Tomēr darba laikā var rasties daži atlikušie riski.

• Pirkstu un roku savainošanās risks, ko rada skaldīšanas instrumenta nelietpratīga vadīšana vai nepareiza malkas novietošana.
• Savainojumi, ko rada izsviests darba materiāls nelietpratīgas turēšanas vai vadīšanas gadījumā.
• Veselības apdraudējums ar strāvu, izmantojot nepienācīgus elektropieslēguma vadus.
• Pirms regulēšanas vai apkopes darbiem atlaidiet iedarbināšanas taustiņu un atvienojiet tīkla spraudni.
• Turklāt, neskatoties uz visiem veiktajiem piesardzības pasākumiem, var pastāvēt atlikušie riski, kas nav acīmredzami.
• Atlikušos riskus var minimizēt, ja kopā ievēro “Drošības norādījumus” un “Noteikumiem atbilstošu lietošanu”, kā arī lietošanas instrukciju.
• Nepieļaujiet nejaušu ierīces iedarbināšanos: ievietojot spraudni kontaktligzdā, nedrīkst nospiest iedarbināšanas taustiņu. Izmantojiet instrumentu, kas ir ieteikts šajā lietošanas instrukcijā. Tā panāksiet, ka ierīcei ir optimāla jauda.
• Kad ierīce darbojas, netuviniet rokas darba zonai.

7. Tehniskie raksturlielumi

Konstruktīvie izmēriG x P x A	1160 x 425 x 610 mm
Malkas ø min. – maks.	50 - 250 mm
Malkas garums – maks.	200 - 520 mm
Svars bez apakšējā rāmja	53 kg

Svars ar apakšējo rāmi 57 kg

Motors 220 - 240 V~ / 50 Hz

Ieejas jauda P1 2200 W

Izejas jauda P2 1700 W

Darba režīms S3 25%

Skaldīšanas spēks maks. 7 t

Cilindra gājiens mm 370 mm

Cilindra kustība uz priekšu 3,08 cm/sek.

Cilindra kustība atpakal 5,29 cm/sek.

Ellas daudzums 3,5 l

Darba spiediens 208 bar

Apgriezienu skaits 2800 1/min

Paturētas tiesības veikt tehniskas izmainas!

Troksnis un vibrācija

⚠ Brīdinājums! Troksnis var radīt smagas sekas jūsu veselībai. Ja ierīces troksnis pārsniedz 85 dB, lietojiet piemērotus ausu aizsargus.

Trokšna raksturlielumi

Skañas jaudas limenis, LWA	96 dB
Skañas spiediena limenis LpA	89,9 dB
Klūda KWA/pA	3 dB

*Darba režīms S3, periodisks režīms bez iedarbināšanas procesa ietekmes uz motora sasilšanu. Režīmu veido palaides laiks, laiks ar konstantu slodzi un tukšgaitas laiks. Darbības laiks sasniedz 10 min, relatīvais ieslēgšanas laiks ir 25% no darbības laika.

Spiediena spēks:

Iebūvētā hidrauliskā sūkņa jaudas līmenis var sasniegt īslaicīgu spiediena līmeni līdz pat 7 tonnu lielam skaldīšanas spēkam. Pamatiestatījumā hidrauliskos skaldītājus rūpnīcā noregulē par apm. 10 % zemāku jaudas līmeni. Drošības apsvērumu dēļ lietotājs nedrīkst noregulēt pamatiestatījumus.

Lūdzam ievērot, ka ārējie apstākļi, piem., darba temperatūra un apkārtējās vides temperatūra, gaisa spiediens un mitrums ietekmē hidrauliskās eļļas viskozitāti. Turklāt izgatavošanas pielaides un apkopes klūdas var negatīvi ietekmēt sasniedzamo spiediena līmeni.

8. Izpakošana

- Atveriet iepakojumu un uzmanîgi iznemiet ierîci.

• Nonemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti. Ja ir kādi iebildumi, nekavējoties sazinieties ar starpnieku. Vēlākas reklamācijas netiek atzītas.
• Ja iespējams, uzglabājiet iepakojumu līdz garantijas termina beigām.
• Pirms lietošanas iepazīstieties ar ierīci, izmantojot lietošanas instrukciju.
• Piederumiem, kā arī dilstošām detaļām un rezerves daļām izmantojiet tikai oriģinālās detaļas. Rezerves daļas saņemsiet savā tirdzniecības uznēmumā.
• Pasūtijumos norādiet mūsu preces numurus, kā arī ierīces tipu un izgatavošanas gadu.

⚠ IEVÊRĪBAI!

lerīce un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisinīiem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

9. Uzbūve / pirms lietošanas sākšanas

Uzstādiet ierīci, piesaistot vismaz divas personas.

Nofiksējiet skaldītāju uz pamatnes, izmantojot divas skrūves vai divus pamatnes mietiņus (nav iekļauti piegādes komplektā) pie apakšējā rāmja balsta kājas.

⚠ BRĪDINĀJUMS! Stabila pozīcija ir nodrošināta tikai tad, ja apakšējais rāmis ir nofiksēts uz pamatnes. Fiksācija vienmēr jānodrošina.

9.1. Apakšējā rāmja montāža (3. + 4. att.)

lepakošanas tehnisku iemeslu dēl balsta rāmis jāuzstāda klientam.

Šim nolūkam izmantojiet pievienotās sešstūrgalvas skrūves M6 x 16 ar uzgriežniem.

1. Nonemiet riteną dekorativo disku un demontējiet ritenus.
2. Savienojiet balsta rāmja atseviškās daļas ar mašīnu.
3. Šim nolūkam novietojiet ierīci horizontāli uz pamatnes un palieciet zem tās apakšā iepakojuma stiropora polsterējumu škīrējnaža pusē.
4. Uzstādiet ritenus uz balsta rāmja ritenu asīm.

9.2. Roktura (4) montāža (papildaprīkojuma komplekta maisiņš a) (5. att.)

Nostipriniet rokturi pie U veida skavas, izmantojot divas cilindriskās skrūves.

9.3 Aizsargplāksnes (L) montāža (papildaprīkojuma komplekta maisiņš b) (6. + 7. att.)

1. Nostipriniet aizsargplāksni (L) pie balka vadplāksnes (5) un nofiksējiet to, izmantojot klātpievienotās cilindriskās skrūves un uzgriežņus.
2. Atskrūvējiet cilindrisko skrūvi ar paplāksni, kura atrodas pie riteņa turētāja.
3. Nostipriniet balststatna otro galu pie aizsargpläksnes, izmantojot skrūvi ar krustveida rievu un uzgriezni. (3)
4. Tagad vadiet balststatna (O) brīvo galu starp paplāksni un riteņa turētāju, atkārtoti pievelciet cilindrisko skrūvi (4).

9.4 Novietnes galda (K + M) montāža (papildapri- kojuma komplekta maisiņš c + d + e) (8. + 9. + 10. att.)

1. Nostipriniet novietnes galdu (K) tajā pašā pusē, kā aizsargplāksni (L). Nofiksējiet galdu pie malkas skaldītāja, izmantojot divas cilindriskās skrūves un atsperpaplāksnes. (1)
2. Uzmaniet, lai galds un aizsargplāksne būtu novietoti vienā līmenī viens pret otru.
3. Atskrūvējiet skrūvi balsta kājas kreisajā pusē.
4. Nostipriniet balststatna otro galu pie aizsargplāksnes, izmantojot skrūvi ar krustveida rievu un uzgriezni, visu ieregulējiet un pievelciet skrūves.
5. Tagad vadiet balststatna (N) brīvo galu starp skrūvi un balsta kājas turētāju, mazliet pievelciet skrūvi.
6. Atkārtojiet procesu otrajā pusē.
7. Savstarpēji ieregulējiet abus galdus un nofiksējiet tos, izmantojot skrūves ar krustveida rievu un uz-griežnus (e).

9.5 Aizsargmehānisma (E - J) montāža (papildap-rīkojuma komplekta maisiņš f) (11. + 12. att.)

1. Savstarpēji savienojiet aizsargmehānismus (H) un (I), nofiksējiet tos, izmantojot divas skrūves ar krustveida rievu, savilcējapskavām un uzgriežņiem.
2. Nostipriniet aizsargmehānismus (H, I, J) šim nolū-kam paredzētajos urbumos. Tie atrodas galda un aizsargplāksnes sānos. Nofiksējiet aizsargmehā-nismu, izmantojot septiņas skrūves ar krustveida rievu, savilcējapskavas un uzgriežņus. Uzstādiet aizsargmehānismu (G) pie vadības sviras aizsarga (11) un nofiksējiet to, izmantojot vienu skrūvi ar krustveida rievu un uzgriezni.

3. Tagad nostipriniet aizsargmehānismus (E + F) augšējā pusē. Nofiksējiet tos, izmantojot astoņas skrūves ar krustveida rievu, savilcējapskavas un uzgriežņus.

4. Savstarpēji nofiksējiet aizsargmehānismu (E + F), šim nolūkam izmantojot divas skrūves ar krustvei-da rievu, savilcējapskavas un uzgriežņus.

⚠ IEVĒRĪBAI!

Pirms lietošanas sākšanas noteikti pilnīgi uzstā-diet ierīci!

10. Lietošanas sākšana

Pārliecinieties, vai ierīce ir samontēta pilnībā un at-bilstoši norādījumiem. Pirms katras lietošanas reizes pārbaudiet:

• vai nav bojāti pieslēgumu vadi (plaisas, iegriezumi un tamlīdzīgi bojājumi),
  • vai nav iespējamu ierīces bojājumu,
  • vai visas skrūves ir cieši pievilktas,
  • vai hidrauliskajā sistēmā nav noplūdes vietu un
• ellas limeni un
• aizsargmehānismi

10.1. Ellas līmeņa pārbaude (17. att.)

Hidraulikas ierīce ir slēgta sistēma ar ellas tvertni, sūkni un vadības vārstu. Regulāri pirms katras ekspluatēšanas reizes pārbaudiet ellas līmeni. Pārāk zems ellas līmenis var bojāt ellas sūkni. Ellas līmenim jābūt ellas mērstiena vidējās atzīmes robežās. Ierīcei jābūt līdzeni novietotai. Pilnīgi ieskrūvējiet ellas mērstieni, lai izmēritu ellas līmeni.

10.2. Gaisa värsta aizgrieznis

Pirms darba sākuma atgaisošanas aizgrieznis (7) noteikti jāpalaiž valīgāk par dažiem apgriezieniem, lai būtu nodrošināta gaisa cirkulācija ellas tvertnē. Ja darba laikā tas paliek pievilkts, tad hidrauliskā kustība rada pārspiedienu, kas var bojāt šo ierīci! Pirms ierīces transportēšanas šis aizgrieznis noteikti jāaizskrūvē, lai novērstu ellas izplūdi.

10.3. Malkas skaldīšana

Skaldiet tikai taisni sazāgētu malku. Turklāt rīkojieties šādi:

1. Novietojiet skaldāmo materiālu taisni uz balsta virsmas (9)
2. Šī ierīce ir aprīkota divu roku vadībai – ar kreiso roku vada vadības sviru (12), ar labo roku vada palaides pogu (6).
3. Spiediet vadības sviru aprakstītajā veidā uz leju un aktivizējiet skaldīšanas procesu, nospiežot palaides pogu (6).

Jebkura vadības elementa atlaišana izraisa ierīces tūlītēju apstāšanos. Abu vadības elementu atlaišana, rada piespiešanas plātnes atvirzīšanos.

Ja kādu skaldāmā materiāla gabalu nav iespējams saskaldīt 5 sekunžu laikā, nekavējoties apstādiniet procesu. Iespējams, ka skaldāmais materiāls ir pārāk ciets šīs ierīces jaudai. Apgrieziet skaldāmo materiālu par 90° un mēginiet vēlreiz. Uzmanību! Nepārtrauktas darbības laikā, kas ilgst vairāk par 5 sekundēm, draud pārkaršanas risks. lerīcei varētu rasties bojājumi.

10.4. Gājiena ierobežotājs

İsa skaldâmā materiāla gadījumā ir lietderīgi ierobežot piespiešanas plātnes (10) gājienu. Šim nolūkam nospiediet vadības sviru (12) un palaides pogu (6), un pārvietojiet piespiešanas plātni (10) tuvu skaldāmā materiāla priekšā. Tagad atlaidiet palaides pogu, novietojiet gājiena ierobežotāja gredzenu (7a) pie korpusa un pievelciet to. Pēc tam atkal varat atlaist hidraulisko sviru. Piespiešanas plātne paliek izvēlētajā pozīcijā.

10.5. Klūdaina aprīkošana (13. att.)

Vienmēr novietojiet skaldāmo materiālu plakani uz balsta virsmas! Tas nedrīkst noslīdēt vai nostāties slīpi. Skaldkīlis tiek pārslogots, ja skaldīšanas process noris nevis uz visa asmens, bet gan tikai tā augšdaļā. Nekad vienlaikus neskaldiet vairākus gabalus! Pastāv risks, ka viens no gabaliem nekontrolējami paātrināsies. Liels savainošanās risks!

10.6. Aizkīlēts skaldāmais materiāls (14. + 15. att.)

Nekad nemēginiet aizkīlētu skaldāmo materiālu izdau-zīt ārā no ierīces. Tas var radīt nelaimes gadījumus un ierīces bojājumus. Rīkojieties šādi:

1. Laujiet piespiešanas plātnei atvirzīties sākuma pozīcijā.
2. Palieciet kīli zem skaldāmā materiāla (sk. 15. attēlu)
3. Aktivizējiet skaldīšanas procesu, tā ka piespiešanas plātne iebīda ķīli tālu zem atbrīvojamā skaldāmā materiāla.
4. Atkārtojiet iepriekšējās darbības ar jauniem kīliem tikmēr, līdz skaldāmais materiāls tiek izbīdīts uz augšu no ierīces.

11. Pieslēgšana elektrotīklam

Uzstādītais elektromotors ir pievienots darbam gatavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem.

Klienta elektrotikla pieslēgumam un izmantotajam pagarinātājam jāatbilst šiem noteikumiem.

Bojāts elektropieslēguma vads

Elektropieslēguma vadiem bieži rodas izolācijas bojā- jumi.

To iemesli var būt šādi:

• saspiestas vietas, ja pieslēguma vadi stiepjas caur logu vai durvju ailu;
• pārlocījuma vietas pieslēguma vada nepareizas no- stiprināšanas vai izvietošanas dēļ;
• griezuma vietas pieslēguma vada pārbraukšanas dēļ;
• izolācijas bojājumi, izraujot no sienas kontaktligzdas;
• plaisas izolācijas novecošanās dēl.

Šādus bojātus elektropieslēguma vadus nedrīkst izmantot, un izolācijas bojājumu dēļ tie ir bīstami dzīvībai.

Regulāri pārbaudiet savienošanas vadus, vai tiem nav bojājumu. levērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam.

Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem. Izmantojiet tikai pieslēguma vadus ar markējumu H05VV-F.

Tipa markējuma uzdrukātais teksts uz savienošanas vada ir obligāts.

Vienfāzes mainstrāvas motora gadījumā mēs iesakām mašinām ar augstu palaides strāvu (sākot ar 3000 va- tiem) aizsardzību ar drošinātājiem C 16A vai K 16A!

DIN EN 61000-3-11

• Ražojums izpilda standarta EN 61000-3-11 prasības un uz to attiecas speciālie pieslēgšanas noteikumi. Tas nozīmē, ka izmantošana pie brīvi izvēlētajām pieslēguma vietām nav pieļaujama.
• lerīce nelabvēlīgu tīkla parametru gadījumā var radīt pārejošas sprieguma svārstības.
• Ražojums ir paredzēts izmantošanai pie pieslēguma vietām
  a. kas nepārsniedz maksimāli pieļaujamo elektrotīkla pretestību “Z max = 0.331 Ω”, vai
  b. kurām elektrotīklam ilgstošas strāvas slodzes noturēšanas spēja ir vismaz 100 A katrai fāzei.
• Jums ka lietotājam jāpārliecinās, ja nepieciešams, konsultējoties ar elektroapgādes uzņēmumu, vai pieslēguma vieta, kurā vēlaties lietot ražojumu, izpil-da kādu no divām prasībām a) vai b).

Mainstrāvas motors 220 - 240 V\~ / 50 Hz

Tikla spriegums 220 - 240 V\~ / 50 Hz.

Tikla pieslēgumam un pagarinātājam jābūt ar 3 dzīslām = P + N + SL. - (1/N/PE).

Pagarinātāja vadiem līdz 25 m garumam jābūt 1,5 mm² minimālajam škērsgriezumam.

Tikla pieslēgumam ir maksimāli 16 A drošinātājs.

12. Tīrīšana

⚠ IEVÊRĪBAI!

Pirms jebkādiem tīrīšanas darbiem atvienojiet tikla kontaktspraudni.

lesakām ierīci tīrīt uzreiz pēc katras lietošanas reizes.

Regulāri tīriet ierīci ar mitru drānu un mazliet škīdro ziepju. Neizmantojiet tīrīšanas līdzekļus vai škīdinātājus; tie varētu bojāt ierīces plastmasas daļas. Uzmaniet, lai ūdens nevarētu iekļūt ierīces iekšienē.

13. Transportēšana

Vienkāršai transportēšanai malkas skaldītājs ir aprī-kots ar diviem riteniem.

lerīci ir iespējams transportēt, novietojot slīpā veidā uz riteņiem. Izmantojiet transportēšanas rokturi, paceliet augšā un velciet vai spiediet. (16. att.)

14. Glabāšana

Glabājiet ierīci un tās piederumus tumšā, sausā un nesalstošā, kā arī bērniem nepieejamā vietā. Optimālā glabāšanas temperatūra ir 5 līdz 30 °C robežās.

Glabājiet instrumentu oriğinālajā iepakojumā. Nose-dziet instrumentu, lai to aizsargātu pret putekļiem vai mitrumu. Uzglabājiet lietošanas instrukciju kopā ar instrumentu.

15. Apkope

⚠ IEVĒRĪBAI!

Pirms jebkādiem apkopes darbiem atvienojiet tīkla kontaktspraudni.

Mēs iesakām:

• Skaldīšanas nazis ir nodilstoša detaļa, kas pēc vaja- dzības jāpārasina.
• Kombinētajam divu roku aizsargmehānismam jāsa-glabā viegla gaita. Vajadzības gadījumā ieellojiet ar dažiem ellas pilieniem.
  • Uzturiet tīru balsta virsmu.
  • leellojiet vadsliedes ar ziežvielu.

Regulāri pārbaudiet ellas līmeni.

Pārāk zems ellas līmenis bojā ellas sūkni

Regulāri pārbaudiet hidraulisko pieslēgumu un skrūv-savienojumu hermētiskumu un, ja nepieciešams, tos pievelciet.

Kad jāmaina ella?

Ellas maiņu veic pēc 150 darba stundām.

Ellas maina (17. - 20. att.)

1. Novietojiet malkas skaldītāju sākuma pozīcijā un atvienojiet tīkla kontaktspraudni.
2. Atskrūvējiet ellas notecināšanas atveres aizgriezni ar ellas mērstieni (8) un nolieciet to sānus. (18. att.)
3. Novietojiet tukšu 4 I trauku blakus šai ierīcei un uz-slieniet to, kā parādīts 19. att. Nogaidiet, līdz visa nolietotā ellā būs iztecējusi. Utilizējiet nolietoto ellu atbilstoši apkārtējās vides prasībām!
4. Tagad apgrieziet ierīci otrādi (20. att.), lai papildinātu apm. 3,5 l hidrauliskās eļļas.
5. Tagad ieskrūvējiet notīrīto ellas notecināšanas atveres aizgriezni ar ellas mērstieni (8) vēl vertikāli novietotajā ierīcē. Atkārtoti izskrūvējiet to, starp abiem ierobiem vajadzētu būt sasniegtai ellas plēvei. (17. att.)
6. Tagad stingri ieskrūvējiet atpaka| ellas notecināšanas atveres aizgriezni ar ellas mērstieni. Pēc tam vairākas reizes tukšā veidā aktivizējiet malkas skaldītāju.
7. Pēdējo reizi pārbaudiet ellas līmeni un, ja nepieciešams, vēl mazliet iepildiet ellu.

Pienācīgi utilizējiet radušos izlietoto eļļu vietējā izlietotās eļļas savākšanas vietā. Ir aizliegts note-cināt izlietoto eļļu zemē vai sajaukt ar atkritumiem.

Mēs iesakām HLP 32 sērijas ellas.

Pieslēgumi un remonts

Elektroiekārtas pieslēgumus un labošanas darbus drīkst veikt tikai kvalificēts elektriķis.

Jautājumu gadījumā norādiet šādus datus:

• Motora strāvas veids;
• lerīces datu plāksnītē norādītie dati;
• Motora datu plāksnītē norādītie dati.

Servisa informācija

Jäievëro, ka šim ražojumam šādas daļas ir pakļautas lietošanas vai dabiskajam nodilumam, vai šādas daļas ir nepieciešamas kā patērējamie materiāli.

Dilstošās detaļas*: skaldkīlis, hidrauliskā ellā, skaldīšanas statnes vadīklas

* nav obligāti iekļauts piegādes komplektā!

Rezerves daļas un piederumus varat saņemt mūsu ap-kopes centrā. Šim nolūkam noskenējiet titullapā esošo kvadrātkodu.

16. Utilizācija un otrreizēja izmantošana

Norādes par iepakojumu

Iepakojuma materiāli ir pārstrādā- jami. Utilizējiet iepakojumus at- bilstoši apkārtējās vides prasībām.

Norādes par Vācijas elektrisko un elektronisko iekārtu likumu (ElektroG)

Nolietotās elektriskās un elektroniskās iekārtas nedrīkst izmest sadzīves atkritumos, bet gan tās jānodod škirošanas vai utilizācijas punktā!

- Nolietotās baterijas vai akumulatori, kas nav nekus-tīgi iebūvēti nolietotajās iekārtās, pirms nodošanas jāizņem bez sagraušanas! To utilizāciju regulē Vāci-jas likums par baterijām.

- Elektrisko un elektronisko iekārtu īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā.

- Gala lietotājs patstāvīgi ir atbildīgs par savu personī-go datu dzēšanu no utilizējamajās nolietotās iekārtas!

- Nosvītrotā atkritumu konteinera simbols nozīmē, ka elektriskās un elektroniskās iekārtas nedrīkst utilizēt sadzīves atkritumos.

- Nolietotās elektriskās un elektroniskās iekārtas var nodot bez maksas šādās vietās:

- Publiski-tiesiskās utilizācijas vai savākšanas vietas (piem., komunālie būvlaukumi) - Elektroiekārtu pārdošanas vietas (stacionāri un tiešsaistē), ja tirdzniecības uzņēmumiem ir uzlikts par pienākumu veikt pieņemšanu atpakal, vai tie sniedz šādu pakalpojumu brīvprātīgi.

- Līdz trim nolietotām elektroiekārtām atbilstoši katram iekārtas veidam, kuru malas garums ir maksimāli 25 centimetri, varat bez jaunas iekārtas iepriekšējas iegādes no ražotāja bez maksas nodot pie ražotāja vai kādā citā pilnvarotā savākšanas vietā jūsu tuvumā.

- Citas ražotāja un izplatītāja papildu pienemšanas atpakal prasības uzzināsiet attiecīgajā klientu servisā.

• Ja ražotājs veic jaunas elektroiekārtas piegādi privātai mājsaimniecībai, tas var ierosināt nolietotās elektroiekārtas bezmaksas savākšanu pēc gala lietotāja pieprasījuma. Šim nolūkam sazinieties ar ražotāja klientu servisu.
• Šie apgalvojumi attiecas tikai uz ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībvalstīs, un kas ir pakļautas Eiropas Direktīvas 2012/19/ES prasībām. Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atšķirīgas prasības attiecībā uz nolietoto elektrisko un elektronisko iekārtu utilizāciju.

Par iespējām utilizēt nolietoto ierīci jautājiet sava novada vai pilsētas administrācijā.

Degviela un ellas

• Pirms ierīces utilizācijas jāiztukšo degvielas tvertne un motorellas tvertne!
• Degvielu un motorelju nedrikst izmest sadzīves atkritumos vai kanalizācijā, bet gan tie jānodod škirošanas vai utilizācijas punktā!
• Tukšās eļļas un degvielas tvertnes jāutilizē atbilstoši apkārtējās vides prasībām.

17. Traucējumu novēršana

Turpmākajā tabulā ir parādītas kļūdu pazīmes, un aprakstīts, kā jūs varat tās novērst, ja jūsu ierīce nedarbojas pareizi. Ja jūs tādā veidā nevarat lokalizēt un novērst problēmu, vērsieties tuvākajā servisa darbnīcā.

Traucējums lespējamais cēlonis Novēršana
Motors patstāvīgi pabeidz skaldīšanas procesu	Bija aktivizēts pārspreguma aizsargmehānisms	Sazinieties ar kvalificētu elektriķi
Skaldīšanas materiāls netiek saskaldīts	Ierīce ir nepareizi aprīkota Pareizi ievietojiet skaldāmo materiālu
	Skaldāmā materiāla apjoms pārsniedz motora jaudu	Sazāgējiet skaldāmo materiālu atbilstoši piemērotākam izmēram
	Skaldkīlis ir neass Uzasiniet skaldkīli
	Izplūst eļļa	Lokalizējiet neblīvo vietu, sazinieties ar tirdzniecības uzņēmumu
Piespiešanas plātne vibrē, rada trokšņus	Eļļas trūkums un liekais gaiss hidrauliskajā sistēmā	Pārbaudiet eļļas līmeni, ja nepieciešams, papildiniet eļļu, pretējā gadījumā sazinieties ar tirdzniecības uzņēmumu
Eļļas izplūde no cilindra vai citās vietās	Gaisa piejaukums hidrauliskajā sistēmā darbības laikā	Pirms lietošanas par dažiem apgriezieniem atskrūvējiet atgaisošanas aizgriezni
	Pirms transportēšanas nav pievilkts atgaisošanas aizgrieznis	Pirms transportēšanas stingri pievelciet atgaisošanas aizgriezni
	Eļļas notecināšanas atveres aizgrieznis valīgs	Eļļas notecināšanas atveres aizgriezni stingri pievelciet
	Bojāts eļļas vārsts un / vai blīvējumi	Sazinieties ar tirdzniecības uzņēmumu

Acīmredzami defekti ir jāpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atlīdzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves daļu, kas iespējams kluvusi nelietojama bojātu materiālu vai ražošanas defektu dēļ šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garantējam tikai gadījumā, ja mums ir garantija no saviem piegādātājiem. Jauno detalu uzstādīšanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.

Garantija LT
