BRUGSANVISNING FBH7TS SCHEPPACH

Symbolerne i denne manual skal henlede din opmærksomhed på eventuelle risici. Det er vigtigt, at du forstår sikkerhedssymbolerne og forklaringerne i forbindelse med symbolerne. Selve advarslerne afhjælper ikke risici og kan ikke erstatte korrekte foranstaltninger til forebyggelse af ulykker.

	Lås håndbogen før ibrugtagning. Højspæn are!
	Brug høreværn. Støjpåvirkning kan føre til høretab.	Ræk ikke hænderne ind i kløveområdet!Fare for tilskadekomst! Snit- og knusningsfare!
	Benyt sikkerhedssko.	Rød ikke hænderne ubeskyttet ind i maskinen!
	Brug beskyttelsesbriller.	Pas på! Bevægelige dele!
	Benyt arbejdshandsker.	Kun brugeren må stå i maskinens arbejdsområde. Hold udenforstående personer samt hus- og nyttedyr på afstand af farezonen (min. 5 afstand).
	Det er forbudt at fjerne eller ændre beskyttelses- og sikkerhedsudstyr.	⚠ Pas på!I denne brugsanvisning er de steder, der vedrører din sikkerhed, forsynet med dette symbol
	Hydraulikolie må ikke løbe ud på jorden.Bortskaf den gamle olie korrekt (i henhold til lokale miljøforskrifter). Det er forbudt at aftappe spildolie ud på jorden eller at blande det med affald.	Produktet opfylder gældende EU-direktiver.
	Pas på! Inden reparations-, vedligeholdelses- eller rengøringsarbejde skal man slukke motoren og trække netstikket ud.	Produktet opfylder gældende serbiske direktiver.
		FaFFFare pga. bevægelige dele!Skal betjenes med to hænder!Manipulation eller omgåelse af betjeningselementerne er forbudt – Pas på! - Knusningsfare!

1. Indledning 201

2. Produktbeskrivelse 201

3. Leveringsomfang 201

4. Tilsigtet brug 202

5. Generelle sikkerhedshenvisninger 202

6. Yderligere sikkerhedsforskrifter....203

7. Tekniske data....203

8. Udpakning....204

9. Opbygning / Før ibrugtagning....204

10. Ibrugtagning....205

11. El-tilslutning 205

12. Rengøring 206

13. Transport....206

14. Opbevaring 206

15. Vedligeholdelse 206

16. Bortskaffelse og genanvendelse 207

17. Afhjælpning af fejl....208

18. Overensstemmelseserklæring 275

1. Indledning

Producent:

Scheppach GmbH

Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med dit nye apparat.

Bemærk:

Iht. den gældende lov om produktansvar hæfter producenten af denne maskine ikke for skader, der opstår på eller i forbindelse med denne maskine i forbindelse med:

• forkert behandling
• Tilsidesættelse af betjeningsvejledningen
• Reparation foretaget af tredjepart og/eller af ikke-autoriserede fagfolk
• Montering og udskiftning af uoriginale reservedele
• ikke-tilsigtet brug
• Svigt af det elektriske anlæg som følge af tilsidesættelse af de elektriske forskrifter og VDE-bestemmelserne 0100, DIN 57113 / VDE 0113

Vær opmærksom på følgende:

Læs hele brugsanvisningens tekst igennem før montering og før ibrugtagning.

Formålet med denne brugsanvisning er at gøre det lettere for dig at lære apparatet at kende og benytte det som tilsigtet.

Brugsanvisningen indeholder vigtige oplysninger om, hvordan man bruger apparatet sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger apparatets driftssikkerhed og levetid.

Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. brug af apparatet, der måtte gælde i det enkelte land (brugslandet), overholdes til punkt og prikke.

Opbevar brugsanvisningen i nærheden apparatet; pak den ind i en plastikpose, så den er beskyttet mod snavs og fugt. Den skal læses og overholdes nøje af alle betjeningspersoner, før arbejdet startes.

Arbejde på apparatet på kun udføres af personer, der er instrueret i brug af apparatet, og som er informeret om de dermed forbundne farer. Den lovmæssige mindstealder skal overholdes.

Ud over sikkerhedsanvisningerne i denne brugsanvisning og de særlige forskrifter, der gælder i brugslandet, skal de almindeligt anerkendte, tekniske regler, der gælder i forbindelse med brug af træbearbejdningsmaskiner, overholdes.

Vi fraskriver os ethvert ansvar for uheld eller skader, der måtte opstå som følge af manglende overholdelse af denne vejledning og sikkerhedsinstrukserne.

2. Produktbeskrivelse

1. Beskyttelsesudstyr
2. Kløvekile
3. Afleveringsbord til kløvet træ
4. Greb
5. Stammestyreplade
6. Udløseknap
7. Ventilationsskrue
8. Olieaftapningsskrue med oliepind
9. Støtteflade
10. Trykplade
11. Betjeningsarmsbeskyttelse
12. Betjeningsarme
13. Motor
14. Transporthjul
15. Trykbegrænsningsskrue
16. Fod

3. Leveringsomfang

A. Brugsanvisning
B. Medfølgende pose (a, b, c, d, e, f)
C. Greb
D. Træspalter
E. Beskyttelsesudstyr oppe 1
F. Beskyttelsesudstyr oppe 2
G. Beskyttelsesudstyr venstre
H. Beskyttelsesudstyr bag 1
I. Beskyttelsesudstyr bag 2
J. Beskyttelsesudstyr foran
K. Afleveringsbord 1
L. Beskyttelsesplade
M. Afleveringsbord 2
N. Støttestivere (2x)
O. Støttestiver

4. Tilsigtet brug

Maskinen må kun bruges til det tilsigtede formål. Enhver anden form for brug falder uden for den korrekte anvendelse. Brugeren, ikke producenten, bærer ansvaret for materielle skader eller personskader af enhver art, der måtte opstå som følge heraf.

Tilsigtet anvendelse omfatter også overholdelse af sikkerhedsanvisningerne og monteringsvejledningen samt driftsanvisningerne i betjeningsvejledningen.

Personer, der betjener og vedligeholder maskinen, skal være fortrolige med denne og være informeret om mulige farer.

Derudover skal de gældende uheldsforebyggende forskrifter overholdes meget nøje.

Andre, generelle regler inden for arbejdsmedicinske og sikkerhedstekniske områder skal overholdes.

Hvis der foretages ændringer på maskinen, bortfalder producentens ansvar for deraf følgende skader.

- Den hydrauliske trækløver må kun bruges liggende. Træ må kun kløves liggende i åreretningen. Dimensionerne af det træ, der skal kløves, er maks. 52 cm.

- Træ må aldrig kløves stående eller imod årernes retning!

- Producentens sikkerheds-, arbejds- og vedligeholdelsesforskrifter samt målene i de tekniske data skal overholdes.

- De pågældende uheldsforebyggende forskrifter og de øvrige, almindeligt anerkendte, sikkerhedstekniske regler skal overholdes.

- Maskinen må kun bruges, vedligeholdes eller repa- reres af sagkyndige personer, der er fortrolige med dette arbejde og som er informeret om de farer, der kan opstå. Producenten fraskriver sig ansvaret for skader, der skyldes, at der er foretaget ændringer på maskinen på eget initiativ.

- Maskinen må kun bruges med originalt tilbehør og originalt værktøj fra producenten.

- Enhver anden form for anvendelse regnes som værende i strid med tilsigtet brug. Producenten fraskriver sig ethvert ansvar for skader, der skyldes utilsigtet anvendelse; risikoen bæres alene af brugeren.

- Hold arbejdsområdet rent og fri for forhindringer.

- Apparatet må kun placeres på et fladt og fast underlag.

- Inden hver ibrugtagning skal man kontrollere, at kløveren fungerer fejlfrit.

- Apparatet må kun benyttes i områder, der ligger maks. 1000 m.o.h.

Vær opmærksom på, at vores apparater ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis apparatet bruges i erhvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde.

5. Generelle sikkerhedshenvisninger

△ ADVARSEL: Når du bruger elværktøj, skal du følge nedenstående, grundlæggende sikkerhedsforanstaltninger for at reducere risikoen for brand, elektrisk stød og personskade. Læs alle anvisninger, før du arbejder med dette værktøj.

- Læs og overhold alle sikkerheds- og farehenvisninger på maskinen.

- Sørg for, at alle sikkerheds- og farehenvisninger på maskinen altid er i læselig stand.

- Sikkerhedsanordningerne på maskinen må ikke afmonteres eller sættes ud af kraft.

- Kontrollér nettislutningsledninger. Undlad at bruge defekte tilslutningsledninger.

- Kontroller, at tohåndsbetjeningen fungerer korrekt før ibrugtagning.

- Operatøren skal være mindst 18 år gammel. Lærlinge skal være mindst 16 år og må kun arbejde ved maskinen, hvis de er under opsyn.

• Børn må ikke lege med dette apparat

- Under arbejdet skal der bruges arbejdshandsker og sikkerhedssko, beskyttelsesbriller, tætsiddende arbejdstøj og høreværn (PPE).

- Udvis forsigtighed under arbejdet: Fare for skader på fingre og hænder forårsaget af kløveværktøjet.

- Omstillings-, indstillings- og rengøringsarbejde samt vedligeholdelse og afhjælpning af fejl må kun udføres ved slukket motor. Træk netstikket ud!

- Installation, reparation og vedligeholdelsesarbejde på elinstallationen må kun udføres af fagfolk.

- Alle beskyttelses- og sikkerhedsanordninger skal genmonteres omgående efter udført reparation og vedligeholdelse.

- Sluk motoren, när du forlader arbejdspladsen. Træk netstikket ud!

- Det er strengt forbudt at fjerne beskyttelsesudstyret eller at arbeide uden denne.

- Under kløvningen kan træets beskaffenhed (f.eks på grund af udvækster, stammeafsnit med uregelmæssig form osv.) føre til farer som f.eks. udslyngning af dele, blokering af kløveren og kvæstelser.

6. Yderligere sikkerhedsforskrifter

• Trækløveren må kun betjenes af én enkelt person.
• Man må aldrig kløve stammer, som indeholder søm, tråd eller andre genstande.
• Allerede kløvet træ og træspåner genererer et farligt arbejdsområde. Der er risiko for at snuble, glide eller falde. Hold altid arbejdsområdet ryddeligt.
• Man må aldrig anbringe hænderne på bevægelige maskindele, mens maskinen er tændt.
• Der må kun kløves træ med en maks. længde på 52 cm.

⚠ ADVARSEL! Dette elværktøj fremstiller et elektromagnetisk felt under driften. Dette felt kan under bestemte omstændigheder forringe aktive eller passive medicinske implantater. For at forringe faren for alvorlige kvæstelser eller kvæstelser med døden til følge anbefales det personer med medicinske implantater at gå til læge og kontakte producenten af det medicinske implantat, før elværktøjet betjenes.

Restrisici

Maskinen er bygget efter det aktuelle tekniske niveau og de anerkendte sikkerhedstekniske regler. Alligevel kan der være tilbageværende risici under driften.

• Fare for personskade på fingre og hænder pga. kløveværktøjet, hvis træet føres eller understøttes forkert.
• Fare for personskade pga. udslynget emne ved forkert fastholdelse eller føring.
• Sundhedsfare som følge af strøm, hvis der bruges elektriske tilslutningsledninger, der ikke lever op til gældende regler.
• Før der gennemføres indstillings- eller vedligeholdelsesarbejde, skal man slippe starttasten og trække lysnetstikket ud.
• Desuden kan der forefindes ikke-åbenbare restrisici, selv om alle foranstaltninger er truffet.
• Restrisici kan reduceres til et minimum, hvis "Sikkerhedsforskrifterne" og "Tilsigtet Brug" samt brugsanvisningen overholdes.
• Undgå utilsigtet igangsætning af maskinen: Når stikket isættes i stikkontakten, må driftsknappen ikke være trykket ind. Brug det værktøj, der anbefales i denne brugsanvisning. Derved opnår du, at maskinen kører med optimal ydeevne.
• Hold hænderne væk fra arbejdsområdet, når maskinen er i drift.

7. Tekniske data

Dimensioner L x B x H 1160 x 425 x 610 mm
Træ ø min. - maks. 50 - 250 mm
Træ længde - maks. 200 - 520 mm
Vægt uden understativ 53 kg
Vægt uden understativ 57 kg
Motor 220 - 240 V~ / 50 Hz
Optagelseseffekt P1 2200 W
Afgiven effekt P2 1700 W
Driftsfunktion S3 25%
Kløvekraft max 7 t
Cylindervandring mm 370 mm
Cylinder fremløb 3,08 cm/sec
Cylinder returløb 5,29 cm/sec
Oliemængde	3,5 l
Driftstryk	208 bar
Omdrejningstal	2800 1/min

Forbehold for tekniske ændringer!

Støj og vibration

⚠ Advarsel: Støj kan have alvorlig indvirkning på helbredet. Hvis maskinstøjen overstiger 85 dB, skal du benytte egnet høreværn.

Støjværdier

Lydeffektniveau L_WA	96 dB
Lydtryksniveau L_pA	89,9 dB
Usikkerhed K_WA/pA	3 dB

*Driftsfunktion S3, periodisk intermitterende drift uden indflydelse på startprocessen på motoropvarmningen. Driften består af en starttid, en tid med konstant belastning og en tomgangstid. Cyklusvarigheden er 10 min; den relative driftsvarighed er 25% af cyklusvarigheden.

Trykkraft:

Ydelsesniveauet for den indbyggede hydraulikpumpe kan nå et kortvarigt trykniveau for en kløvekraft på op til 7 tons. I grundindstillingen indstilles de hydrauliske kløvere på fabrikken til et ca. 10% lavere ydelsesniveau. Af sikkerhedsårsager må grundindstillingerne ikke justeres af brugeren. Bemærk, at ydre omstændigheder som f.eks. drifts- og omgivelsestemperatur, lufttryk og fugtighed påvirker hydraulikoliens viskositet. Derudover kan fremstillingstolerancer og vedligeholdelsesfejl påvirke det opnåelige trykniveau.

8. Udpakning

• Åbn emballagen, og tag forsigtigt maskinen ud.
• Fjern emballeringsmaterialet samt emballage-/ transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér maskinen og tilbehørsdelene for transportskader. Informér straks transportfirmaet i tilfælde af reklamation. Senere reklamationer anerkendes ikke.
• Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.
• Gør dig fortrolig med maskinen ved at læse brugsanvisningen, før arbejdet påbegyndes.
• Tilbehør samt slid- og reservedele må kun være originale dele. Reservedele fås hos din forhandler.
• Husk at bestillinger skal være forsynet med artikel-numre samt apparattype og fremstillingsår.

⚠ PAS PÂ!

Maskinen og emballeringsmaterialet er ikke legetøj! Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!

9. Opbygning / Før ibrugtagning

Mindst to personer skal stå for monteringen af apparatet.

Fastgør kløveren i undergrunden ved anbringe to skruer eller to jordankre (ikke en del af leveringsomfanget) igennem understellets fod.

△ ADVARSEL: Stabilitet er kun garanteret, när understellet er fastgjort i undergrunden. Fastgørelsen skal altid være sikret.

9.1 Montering af understativ (fig. 3 + 4)

Af emballagetekniske grunde skal understativet monteres på kundens brugssted.

Brug hertil de vedlagte sekskantskruer M6 x 16 med møtrik.

1. Fjern hjulkappen og afmontér hjulene.
2. Forbind de enkelte dele på understativet og med maskinen.
3. Stil produktet vandret på gulvet og anbring flamingo-polstringen fra emballagen under dette på den side, hvor spaltekilen befinder sig.
4. Montér hjulene på understativets hjulaksler.

9.2 Montering af greb (4) (medfølgende pose a) (fig. 5)

Fastgør grebet til U-bøjlen med to cylinderskruer.

9.3 Montering af beskyttelsesplade (L) (medfølgende pose b) (fig. 6 + 7)

1. Fastgør beskyttelsespladen (L) på stammestyrepladen (5), og fastlås den med de medfølgende cylinderskruer og møtrikker.
2. Løsn cylinderskruen med spændeskiven, som findes på hjulholderen.
3. Fastgør den anden ende af støttestiveren med stjerneskruen og møtrikken på beskyttelsespladen. (3)
4. Før nu den åbne ende af støttestiveren (O) ind mellem skiven og hjulholderen, spænd cylinderskruen fast igen (4).

9.4 Montering af afleveringsbord (K + M) (medfølgende pose c + d + e) (fig. 8 + 9 + 10)

1. Fastgør afleveringsbordet (K) på samme side som beskyttelsespladen (L). Fastgør bordet med to cylinderskruer og fjederringe på trækløveren. (1)
2. Sørg for, at bordet og beskyttelsespladen er i niveau med hinanden.
3. Løsn skruen på venstre side af foden.
4. Fastgør den anden ende af støttestiveren med stjerneskruen og møtrikken på beskyttelsespladen, indjuster alt, og spænd skruerne fast.
5. Før derefter den åbne ende af støttestiveren (N) ind mellem skruen og fodholderen, og spænd skruen let til.
6. Gentag dette arbejde på den anden side.
7. Indjuster begge borde i forhold til hinanden, og fastgør dem med stjerneskruerne og møtrikkerne (e).

9.5 Montering af beskyttelsesanordning (E - J) (medfølgende pose f) (fig. 11 + 12)

1. Forbind beskyttelsesanordningerne (H) og (I) med hinanden, fastgør dem med to stjerneskruer, spændeklemmer og møtrikker.
2. Fastgør beskyttelsesanordningerne (H, I, J) i de hertil indrettede boringer. Disse findes på siden af bordet og beskyttelsespladen. Fastgør beskyttelsanordningen med syv stjerneskruer, spændeklemmer og møtrikker. Monter beskyttelsesanordningen (G) på betjeningsarmsbeskyttelsen (11), og fastlås den med en stjerneskrue og møtrik.

3. Fastgør derefter beskyttelsesanordningerne (E + F) på oversiden. Fastgør dem med stjerneskruer, spændeklemmer og møtrikker.

4. Fastgør beskyttelsesanordningerne (E + F) med hinanden ved hjælp af to stjerneskruer, spændeklemmer og møtrikker.

⚠ PAS PÅ!

Sørg under alle omstændigheder for, at maskinen er monteret fuldstændigt, før den tages i brug!

10. Ibrugtagning

Kontrollér, at maskinen er komplet monteret som foreskrevet. Kontroller altid før brug:

• Kontrollér tilslutningsledningerne for defekte steder (revner, snit og lignende),
• Kontrollér maskinen for evt. skader,
• Kontrollér, om alle skruer er spændt fast,
• Kontrollér hydraulikken for læksteder, og
• olieniveauet og
  • sikkerhedsanordningerne

10.1 Kontrol af olieniveau (fig. 17)

Hydraulikanlægget er et lukket system med olietank, oliepumpe og styreventil. Kontrollér olieniveauet med jævne mellemrum før hver ibrugtagning. For lavt olieniveau kan beskadige oliepumpen. Olieniveauet skal altid stå inden for den midterste markering på oliepinden. Maskinen skal stå vandret. Skru oliepinden helt ind for at måle olieniveauet.

10.2 Udluftningsskrue

Inden arbejdets start skal udluftningsskruen (7) altid løsnes et par omgange, så luftcirkulationen i olietanken er sikret. Hvis den forbliver fastspændt under arbejdet, medfører den hydrauliske bevægelse et overtryk, som kan beskadige maskinen! Inden transport af apparatet skal man huske at skrue denne skrue fast for at forhindre olielækage.

10.3 Kløvning af træ

Der må kun kløves træ, som er savet lige. Fremgangsmåden hertil er som følger:

1. Læg kløvematerialet lige på støttefladen (9)

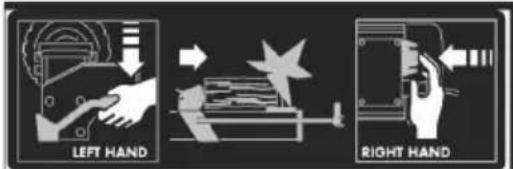

2. Maskinen er klargjort til en to-hånds-betjening –, hvor den venstre hånd betjener betjeningsarmen (12), den højre udløseknappen (6).
3. Tryk betjeningsarmen ned som beskrevet, og udløs kløveprocessen ved at trykke på udløseknappen (6).

Hvis man slipper betjeningselementerne, stopper ma- skinen omgående. Hvis man slipper begge betjenings- elementer, kører trykpladen tilbage. Hvis et stykke kløvemateriale ikke kan kløves inden for 5 sekunder, skal man stoppe processen med det samme. Kløvematerialet er sandsynligvis for hårdt i forhold til maskinens kapacitet. Drej kløvematerialet 90°, og gentag processen. Forsigtig: Ved kontinuerlig drift i mere end 5 sekunder er der fare for overophedning. Apparatet kan blive beskadiget.

10.4 Slaglængdebegrænsning

Ved kort kløvemateriale er det hensigtsmæssigt at begrænse trykpladens (10) slaglængde. Dette gøres ved at trykke på betjeningsarmen (12) og udløseknappen (6) og køre trykpladen (10) frem til umiddelbart foran kløvematerialet.

Herefter slipper man udløseknappen, stiller slaglængde-begrænsningsringen (7a) an mod huset, og spænder den fast. Herefter kan man atter slippe hydraulikarmen.

Trykpladen forbliver nu i den valgte position.

10.5 Forkert bestykning (fig. 13)

Læg kløvematerialet plant på støttefladen! Det må ikke kunne skride eller stille sig på skrå. Kløvekilen overbelastes, hvis kløveprocessen ikke sker over hele skæret, men kun i det øverste område.

Kløv aldrig flere stykker på samme tid! Der er fare for, at en af delene accelereres ukontrolleret. Høj fare for personskade!

10.6 Fastsiddende kløvemateriale (fig. 14 + 15)

Forsøg aldrig er banke fastkilet kløvemateriale ud af maskinen. Dette kan medføre ulykker og skader på apparatet. Gør som følger:

1. Lad trykpladen køre tilbage til startposition.
2. Læg en kile under kløvematerialet (se fig. 15)
3. Udløs en kløveproces, så trykpladen skubber kilen langt ind under det udløsende kløvemateriale.
4. Gentag ovenstående trin med nye kiler, indtil kløvematerialet skubbes op og ud af maskinen.

11. El-tilslutning

Den installerede elmotor er tilsluttet, så den er driftsklar. Tilslutningen opfylder de relevante VDE- og DIN-bestemmelser.

Nettilslutningen hos kunden samt den anvendte for- længerledning skal opfylde disse forskrifter.

Årsagerne hertil kan være:

• Tryksteder, när tilslutningsledninger trækkes gen- nem vinduer eller døråbninger.
• Knæksteder, när tilslutningsledning fastgøres eller trækkes forkert.
• Skæresteder, når tilslutningsledningen køres over.
• Isolationsskader, när stikket trækkes ud af stikkontakten på væggen.
• Revner pga. ældning af isoleringen.

Sådanne defekte elektriske tilslutningsledninger må ikke anvendes og er livsfarlige pga. isoleringsskaderne. Elektriske tilslutningsledninger skal kontrolleres for skader med jævne mellemrum. Sørg for, at tilslutningsledningen ikke hænger i lysnettet, når den kontrolleres. Elektriske tilslutningsledninger skal opfylde de relevante VDE- og DIN-bestemmelser. Der må kun anvendes tilslutningsledninger med mærkningen H05VV-F.

Påtryk af typebetegnelsen på tilslutningskablet er et krav.

Til enkeltfasede vekselstrømsmotorer anbefaler vi en sikring af typen C 16A eller K 16A til maskiner med høj startstrøm (fra 3000 watt)!

DIN EN 61000-3-11

• Produktet opfylder kravene iht. EN 61000-3-11 og skal overholde specielle tilslutningsbetingelser. Det vil sige, at brug ved tilslutning til vilkårlige, frit valgbare tilslutningspunkter ikke er tilladt.
• Produktet kan ved ugunstige netforhold afstedkomme midlertidige spændingssvingninger.
• Produktet er udelukkende beregnet til at blive brugt i forbindelse med tilslutningspunkter, der
  a. ikke overskrider en maks. tilladt netimpedans "Z maks. = 0,331 Ω", eller
  b. der har en varig strømbelastbarhed af nettet på mindst 100 A pr. fase.
• Du skal som bruger efter aftale med dit el-selskab sikre, at dit tilslutningspunkt, hvorfra du vil tage strøm til dit produkt, opfylder et af de to krav a) eller b).

Vekselstrømsmotor 220 - 240 V\~ / 50 Hz netspænding 220 - 240 V\~ / 50 Hz.

Nettilslutning og forlængerledning skal have 3 ledere = P + N + SL. - (1/N/PE).

Forlængerledninger op til en længde på 25 m skal have et minimumstværsnit på 1,5 mm ^2 .

Nettilslutningen skal sikres med maks. 16 A.

12. Rengøring

⚠️ Pas på!

Træk el-stikket ud, før vedligeholdelses- og monteringsarbejde gennemføres.

Det anbefales, at maskinen altid rengøres umiddelbart efter brug.

Rengør maskinen med en fugtig klud og en smule brun sæbe med jævne mellemrum. Brug ikke rengørings- eller opløsningsmidler; disse kan angribe produktets plastdele. Sørg for, at vand ikke kan trænge ind i maskinen.

13. Transport

Trækløveren er udstyret med to hjul, så der er nem at transportere.

Maskinen kan transporteres, mens den er stillet skråt på hjulene. Benyt transportgrebet, løft op, og træk eller tryk. (fig. 16)

14. Opbevaring

Apparatet og dets tilbehør skal opbevares mørkt, tørt og frostsikkert og utilgængeligt for børn. Den optimale opbevaringstemperatur er mellem 5 og 30°C.

Opbevar værktøjet i den originale emballage. Tildæk værktøjet for at beskytte det mod støv eller fugt. Opbevar brugsanvisningen sammen med værktøjet.

15. Vedligeholdelse

⚠ Pas på!

Træk netstikket ud før påbegyndelse af enhver form for vedligeholdelsesarbejde.

Følgende anbefales:

• Kløvekniven er en sliddel, der ved behov skal efter- slibes.
• Den kombinerede to-hånds-beskyttelsesanordning skal gå ubesværet. Smør den af og til med nogle få dråber olie.
• Hold støttefladen ren.
• Smør glideskinner med fedt.

Kontrollér olieniveauet med jævne mellemrum.

For lavt olieniveau beskadiger oliepumpen

Kontrollér med jævne mellemrum, at hydrauliktilslutninger og forskruninger er tætte –, efterspænd dem ved behov.

Hvornår skal der skiftes olie?

Olieskift skal ske efter 150 arbejdstimer.

Olieskift (fig. 17 - 20)

1. Sæt trækløveren i startposition, og træk netstikket ud.

2. Løsn olieaftapningsskruen med oliepind (8), og læg den til side. (fig. 18)

3. Stil en tom 4 liters skål ved siden af maskinen, og indjuster denne, som vist i fig. 19. Vent, til al den gamle olie er løbet ud. Bortskaf den gamle olie iht. gældende miljøregler!

4. Vend derefter maskinen på hovedet (fig. 20) for at påfylde ca. 3,5 liter hydraulikolie.

5. Skru olieaftapningsskruen med oliepind (8) i ren-gjort stand ind i maskinen, som stadig står lodret. Skru den udigen, hvis der er dannet en oliefilm mellem de to hak. (fig. 17)

6. Skru herefter olieaftapningsskruen med oliepind fast igen. Aktiver herefter trækløveren et par gange i tom tilstand.

7. Kontrollér olieniveauet en sidste gang, og fyld evt. mere olie på.

Bortskaf den gamle olie korrekt i henhold til lokale miljøforskrifter. Det er forbudt at aftappe spildolie ud på jorden eller at blande det med affald.

Vi anbefaler olie i serien HLP 32.

Tilslutning og reparation af elektrisk udstyr må kun forestås af autoriserede elektrikere.

Ved forespørgsler bedes følgende data opgives:

Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer.

Sliddele*: Kløvekile, hydraulikolie, kløvebjælkestyr

* følger ikke nødvendigvis med leverancen!

Reservedele og tilbehør fås hos vores service-center. Dette gøres ved at scanne QR-koden på forsiden.

Oplysninger om emballage

Emballagematerialerne er genan- vendelige. Emballage skal altid bortskaffes jf. gældende miljøregler.

Oplysninger om loven om brugt elektrisk og elektronisk udstyr (elskrot)

Brugt elektrisk og elektronisk udstyr (elskrot) hører ikke til husholdningsaffaldet, men skal indsamles og/eller bortskaffes separat!

• Brugte (genopladelige) batterier, der ikke er permanent installeret i et brugt apparat, skal udtages i intakt tilstand inden aflevering! Sådanne batterier skal bortskaffes i henhold til batteriloven.
• Ejere og/eller brugere af elektriske og elektroniske apparater er juridisk forpligtet til at returnere sådanne efter brug.
• Slutbrugeren er eneansvarlig for at slette sine personlige oplysninger på det brugte apparat, der skal bortskaffes!
• Symbolet med den overstregede skraldespand betyder, at brugte elektriske og elektroniske apparater (elskrot) ikke må bortskaffes sammen med husholdningsaffald.
• Brugte elektriske og elektroniske apparater (elskrot) kan afleveres gratis på følgende steder:

- Offentlige bortskaffelses- og/eller indsamlingssteder (f.eks. kommunale genbrugsstationer)

- Salgssteder for elektroniske apparater (fysiske butikker og online), forudsat at forhandleren er forpligtet til at tage sådanne apparater retur - eller tilbyder dette frivilligt.

- Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kantlængde på 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme, eller du kan aflevere sådanne apparater på et andet autoriseret indsamlingssted i dit nærområde.

- Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter anmodning fra slutbrugeren. For at gøre dette skal du kontakte producentens kundeservice.

- Disse erklæringer gælder kun for apparater, der installeres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (elskrot).

Information om muligheder for bortskaffelse af brugt udstyr fås ved henvendelse til kommunen.

Brændstof og olie

• Inden apparatet bortskaffes, skal brændstoftanken og motoroliebeholderen tømmes!
• Brændstof og motorolie hører ikke til i husholdningsaffald eller afløb, men skal indsamles og/eller bortskaffes separat!
• Tomme olie- og brændstofbeholdere skal bortskaffes i henhold til gældende miljøregler.

17. Afhjælpning af fejl

Følgende tabel viser fejlsymptomer og beskriver, hvordan disse kan hjælpes, hvis maskinen ikke fungerer korrekt. Hvis du ikke kan lokalisere og afhjælpe problemet, skal du kontakte dit serviceværksted.

Fejl Mulig årsag Afhjælpning
Motoren afslutter kløveprocessen automatisk	Overspændings-beskyttelsesanordning er udløst	Kontakt elektriker
Kløvemateriale kløves ikke	Maskine bestykket forkert llæg kløvemateriale korrekt
	Kløvemateriale-omfang overstiger motorens kapacitet	Sav kløvemateriale i passende størrelse
	Kløvekile er stump Opslib kløvekilen
	Der løber olie ud Lokaliser det utætte sted, tilkald forhandleren
Trykplade vibrerer, udvikler støj	Oliemangel og luftoverskud i det hydrauliske system	Kontrollér olieniveauet, påfyld evt. mere olie, ellers ring til forhandleren
Der løber olie ud ved cylindren eller på et andet sted	Luftindeslutning i det hydrauliske system under drift	Løsn udluftningsskruen nogle omgange inden brug
	Udluftningsskrue ikke spændt fast inden transport	Spænd udluftningsskruen fast inden transport
	Olieaftapningsskruen løs Spænd olieaftapningsskruen fast
	Olieventil og/eller pakninger defekte	Kontakt forhandler

- Barn må ikke arbeide med apparatet.

△ ADVARSEL: Stabilitet er kun garantert hvis understellet er festet til gulvet. Fiksering skal sikres til enhver tid.

Bruk de medfølgende sekskantskruene M6 x 16 med mutre.

1. Fjern hjulkapslene og demonter hjulene.
2. Forbind understellets enkelte deler og forbinde dem til maskinen.
3. Plasser apparatet vannrett på gulvet og legg styroporpolstringen fra emballasjen under på kløvkilesiden.
4. Monter hjulene på hjulakselen til understellet.

Før igangsetting må apparatet monteres komplett!

10. Idriftsetting

Det må kun spaltes sagd tre. Gå derved frem som følger:

10.4 Løftebegrensning

Kontroller den elektriske tilkoblingsledningen regelmessig for skader. Pass på at tilkoblingsledningen ikke er koblet til strømnettet ved kontroll.

Strømledninger skal være i samsvar med relevante VDE- og DIN-bestemmelser. Bruk kun tilkoblingsledninger med merkingen H05VV-F.

Et påtrykk av typebetegnelsen på tilkoblingskabelen er en forskrift.

a. ikke overskrider en maks. tillatt nettimpedans „Z maks. = 0 331 Ω“, eller

Når skal jeg skifte olje?

* ikke absolutt inkludert i leveringsomfanget!

Reservedeler og tilbehør får du i vårt servicesenter. Hertil må du skanne QR-koden på tittelsiden.

Følgende tabell viser feilsymptomer og beskriver hvordan du kan utbedre dem hvis maskinen ikke arbeider slik den skal. Hvis du ikke klarer å lokalisere problemet på denne måten, må du ta kontakt med ditt service-verksted.

Åbenlyse fejl og mangler skal anmeldes senest 8 dage efter modtagelsen afvaren; ellers mister køberen alle garantikrav i forbindelse med sådanne fejl og mangler. Vi yder garanti på vores maskiner, hvis disse håndteres korrekt, i hele den lovpligtige garantiperiode fra leveringsdatoen at regne i det omfang, at vi gratis udskifter enhver maskindel, der beviseligt er ubrugelig som følge af materiale- eller produktionsfejl. For dele, som vi ikke selv fremstiller, yder vi kun garanti i det omfang, at vi kan rejse garantikrav over for underleverandørerne. Køberen oppebærer omkostningerne i forbindelse med montering af nye dele. Omstillings- og reduktionskrav samt andre erstatningskrav er udelukket.

Garanti NO
