ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ EPOS RS5 HUSQVARNA

EL Οδηγίες χρήσης 268-280

169 Ασφάλεια.... 268

170 Εγχειρίδιο χρήσης......269

171 Εγκατάσταση.... 271

172 Συντήρηση....275

173 Αντιμετώπιση προβλημάτων......276

174 Αποθήκευση και απόρριψη...... 276

175 Τεχνικά στοιχεία....277

176 Δήλωση Συμμόρφωσης...... 279

169 Ασφάλεια

169.1 Ορισμοί για την ασφάλεια

Για την επισήμανση ειδικών σημαντικών τμημάτων του εγχειριδίου χρησιμοποιούνται προειδοποιήσεις, συστάσεις προσοχής και σημειώσεις.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιείται όταν υπάρχει κίνδυνος τραυματισμού ή θανάτου του χειριστή ή άλλων παριστάμενων ατόμων, αν δεν τηρηθούν οι οδηγίες που παρέχονται στο εγχειρίδιο.

ΠΡΟΣΟΧΗ: Χρησιμοποιείται όταν υπάρχει κίνδυνος πρόκλησης ζημιάς στο προϊόν, σε άλλα υλικά ή στον παρακείμενο χώρο, αν δεν τηρηθούν οι οδηγίες που παρέχονται στο εγχειρίδιο.

Περιεχόμενα Χρησιμοποιείται για παροχή περισσότερων πληροφοριών, οι οποίες χρειάζονται σε μια δεδομένη κατάσταση.

169.2 Γενικές οδηγίες ασφαλείας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Τηρείτε τους εθνικούς κανονισμούς για την ασφάλεια των ηλεκτρικών συσκευών.
  • Το προϊόν πρέπει να χρησιμοποιείται μόνο με το τροφοδοτικό που παρέχεται από τη Husqvarna.
  • Το προϊόν επιτρέπεται να χρησιμοποιείται μόνο με τον εξοπλισμό που συνιστάται από τον κατασκευαστή. Όλες οι άλλες χρήσεις είναι εσφαλμένες. Οι οδηγίες του κατασκευαστή για τη λειτουργία και την επισκευή πρέπει να τηρούνται επακριβώς.
  • Η χρήση, η συντήρηση και η επισκευή του προϊόντος επιτρέπεται να γίνεται μόνο από άτομα που είναι πλήρως εξοικειωμένα με τα ιδιαίτερα χαρακτηριστικά του και τους κανονισμούς

ασφαλείας. Προτού χρησιμοποιήσετε το προϊόν, διαβάστε το εγχειρίδιο χρήσης προσεκτικά και βεβαιωθείτε ότι έχετε κατανοήσει τις οδηγίες.

• Η Husqvarna δεν εγγυάται την πλήρη συμβατότητα του προϊόντος με άλλα ασύρματα συστήματα, όπως τηλεχειριστήρια, radiοπομπούς, βοηθήματα ακοής, υπόγειες ηλεκτρικές περιφράξεις για ζώα ή παρόμοιο εξοπλισμό.
- Απαγορεύεται η τροποποίηση της αρχικής σχεδίασης του προϊόντος. Οποιαδήποτε τροποποίηση γίνεται με δικό σας κίνδυνο.
- Ελέγξτε το προϊόν για ζημιές προτού το εκκινήσετε. Μην χρησιμοποιείτε το προϊόν, αν έχει υποστεί ζημιά.
• Η θερμοκρασία λειτουργίας είναι από -20 °C έως 45 °C / -4 °F έως 113 °F. Η θερμοκρασία αποθήκευσης είναι από -20 °C έως 70 °C / -4 °F έως 158 °F.

169.3 Οδηγίες ασφαλείας για την εγκατάσταση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Μην τοποθετείτε το τροφοδοτικό σε θέση όπου υπάρχει κίνδυνος να βραχεί. Μην τοποθετείτε το τροφοδοτικό πάνω στο έδαφος.

• Μην περικλείετε το τροφοδοτικό με οποιοδήποτε υλικό. Το νερό από την υγροποίηση υδρατμών μπορεί να προκαλέσει βλάβη στο τροφοδοτικό και να αυξήσει τον κίνδυνο ηλεκτροπληξίας.
  • Κίνδυνος ηλεκτροπληξίας. Η σύνδεση του τροφοδοτικού σε πρίζα τοίχου θα πρέπει να γίνεται μόνο σε εγκαταστάσεις που διαθέτουν ρελέ διαφυγής (RCD). Εφαρμόζεται στις Η.Π.Α. και τον Καναδά. Εάν η τροφοδοσία ρεύματος είναι εγκατεστημένη σε εξωτερικό χώρο: Κίνδυνος ηλεκτροπληξίας. Εγκατάσταση μόνο σε μια πρίζα με καπάκι κατηγορίας Α GFCI (RCD) που έχει περίβλημα ανθεκτικό στις καιρικές συνθήκες, με το καπάκι του βύσματος σύνδεσης να έχει τοποθετηθεί ή αφαιρεθεί.

• Βεβαιωθείτε ότι τα βύσματα του καλωδίου χαμηλής τάσης και του τροφοδοτικού είναι καθαρά και στεγνά πριν τα συνδέσετε.

• Υπάρχει κίνδυνος πτώσης αντικειμένων κατά την εγκατάσταση του σταθμού αναφοράς. Αυτό μπορεί να προκαλέσει τραυματισμό.
  • Το καλώδιο της παροχής ρεύματος και το καλώδιο προέκτασης πρέπει να βρίσκονται έξω από τον χώρο εργασίας, για να μην υποστούν ζημιά τα καλώδια.
• Υπάρχει κίνδυνος πτώσης εάν εγκαταστήσετε τον σταθμό αναφοράς σε υψηλή θέση. Βεβαιωθείτε ότι βρίσκεστε σε σταθερή θέση κατά την εγκατάσταση του σταθμού αναφοράς.

169.4 Οδηγίες ασφαλείας για τη συντήρηση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

- Αποσυνδέστε το προϊόν από το τροφοδοτικό πριν το καθαρίσετε ή εκτελέσετε συντήρηση στο προϊόν.

169.5 Σε περίπτωση καταιγίδας

Για να μειώσετε τον κίνδυνο πρόκλησης ζημιάς στα ηλεκτρικά εξαρτήματα του σταθμού αναφοράς, συνιστάται να αποσυνδέετε το τροφοδοτικό από το σταθμό αναφοράς εάν υπάρχει κίνδυνος καταιγίδας. Συνδέστε ξανά το τροφοδοτικό όταν δεν υπάρχει κίνδυνος καταιγίδας.

170 Εγχειρίδιο χρήσης

170.1 Εισαγωγή

Αριθμός σειράς:

Ο αριθμός σειράς βρίσκεται στην πινακίδα στοιχείων και στο χαρτοκιβώτιο του προϊόντος. Χρησιμοποιήστε τον αριθμό σειράς για να δηλώσετε το προϊόν σας στη διεύθυνση www.husqvarna.com.

170.1.1 Υποστήριξη

Για υποστήριξη σχετικά με το προϊόν, απευθυνθείτε στον αντιπρόσωπο σέρβις της Husqvarna.

170.1.2 Περιγραφή προϊόντος

Περιεχόμενα Η Husqvarna ενημερώνει τακτικά την εμφάνιση και τη λειτουργία των προϊόντων. Ανατρέξτε στην ενότητα Υποστήριξη στη σελίδα 269.

Το προϊόν είναι ένας σταθμός αναφοράς που λαμβάνει δορυφορικά σήματα και αποστέλλει δεδομένα διόρθωσης στο χλοοκοπτικό. Ένας μόνο σταθμός αναφοράς μπορεί να χρησιμοποιηθεί για πολλά ρομποτικά χλοοκοπτικά.

Ο σταθμός αναφοράς μπορεί να λειτουργεί ως επαναλήπτης για τη δημιουργία ενός δικτύου σταθμών αναφοράς. Μπορείτε να χρησιμοποιήσετε τους

επαναλήπτες σε μεγαλύτερες περιοχές, για παράδειγμα σε γήπεδα γκολφ, ώστε να μην είναι αδύναμο το σήμα του σταθμού αναφοράς. Ένας κύριος σταθμός αναφοράς λαμβάνει τα δορυφορικά σήματα και οι άλλοι σταθμοί αναφοράς λειτουργούν ως επαναλήπτες.

170.1.3 Περιγραφή συστήματος

Το σύστημα ΕΡΟΣ™ περιλαμβάνει ένα ρομποτικό χλοοκοπτικό, μια βάση φόρτισης και έναν σταθμό αναφοράς. Το ρομποτικό χλοοκοπτικό και ο σταθμός αναφοράς λαμβάνουν δορυφορικά σήματα καθορισμού θέσης. Ο σταθμός αναφοράς είναι ακίνητος και αποστέλλει δεδομένα διόρθωσης στο ρομποτικό χλοοκοπτικό, ώστε να επιτυγχάνεται η ακριβής θέση για το χλοοκοπτικό. Η περιοχή εργασίας δημιουργείται ουσιαστικά σε μια εφαρμογή, θέτοντας σε λειτουργία το προϊόν και προσθέτοντας σημεία διαδρομής για τη δημιουργία χάρτη σε μια εφαρμογή.

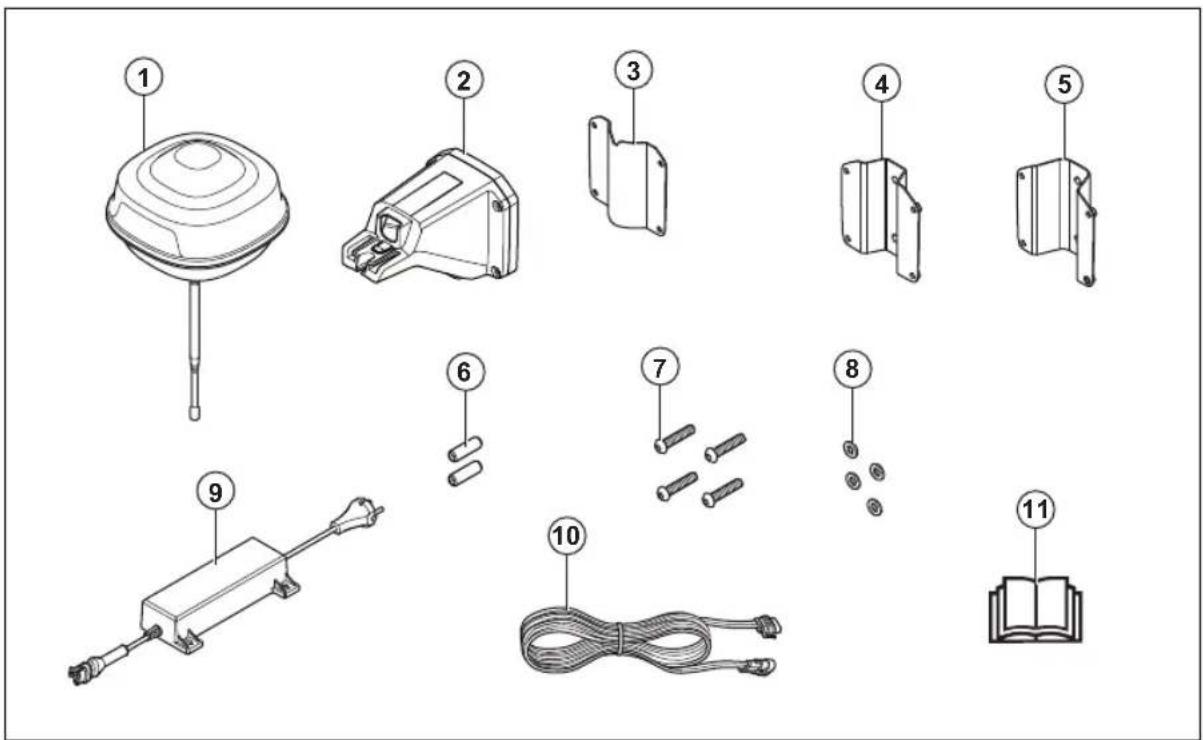

170.1.4 Επισκόπηση προϊόντος

1. Σταθμός αναφοράς
2. Βραχιονας
3. Μπράτσο στήριξης
4. Μικρό μπράτσο στύλου, για διαστάσεις στύλου 32-44 mm/1,26-1,73 in.
5. Μεγάλο μπράτσο στύλου, για διαστάσεις στύλου 44-55 mm/1,73-2,16 in.
6. Bîðes
7. Bíðες
8. Ροδέλες
9. Παροχή ρεύματος 22
10. Καλώδιο χαμηλής τάσης
11. Εγχειρίδιο χρήσης

170.1.5 Σύμβολα στο προϊόν

Τα σύμβολα αυτά βρίσκονται πάνω στο προϊόν. Βεβαιωθείτε ότι τα έχετε κατανοήσει.

Αυτό το προϊόν συμμορφώνεται με τις ισχύουσες Οδηγίες της Ε.Ε.

Αυτό το προϊόν συμμορφώνεται με τις ισχύουσες Οδηγίες του Ην. Βασιλείου.

Δεν επιτρέπεται η απόρριψη του προϊόντος ως συνηθισμένο οικιακό απόρριμμα. Φροντίστε να τηρείτε τους κρατικούς κανονισμούς και να χρησιμοποιείτε το τοπικό σύστημα ανακύκλωσης.

Χρησιμοποιήστε ένα απο- σττώμενο τροφοδοτικό με τις ονομαστικές τιμές λειτουργίας που αναφέρονται στην πινα- κίδα στοιχείων δίπλα από το σύμβολο.

Περιεχόμενα Άλλα σύμβολα/σήματα που υπάρχουν στο προϊόν αναφέρονται σε απαιτήσεις πιστοποίησης για ορισμένες αγορές.

171 Εγκατάσταση

171.1 Εισαγωγή - Εγκατάσταση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν από την εγκατάσταση του προϊόντος, διαβάστε και κατανοήστε το κεφάλαιο για την ασφάλεια.

ΠΡΟΣΟΧΗ: Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά και υλικά εγκατάστασης.

Περιεχόμενα Για περισσότερες πληροφορίες σχετικά με την εγκατάσταση, ανατρέξτε στη διεύθυνση www.husqvarna.com.

171.2 Εξέταση του σημείου τοποθέτησης του σταθμού αναφοράς

ΠΡΟΣΟΧΗ: Εάν υπάρχει στην περιοχή αλεξικέραυνο, μην τοποθετήσετε τον σταθμό αναφοράς σε μεγαλύτερο ύψος από το αλεξικέραυνο.

ΠΡΟΣΟΧΗ: Μην εγκαθιστάτε τον σταθμό αναφοράς σε κοντάρι. Τυχόν μετακινήσεις του σταθμού αναφοράς θα επηρεάσουν τα δεδομένα διόρθωσης που αποστέλλονται στο προϊόν με την ακριβή θέση.

• Εγκαταστήστε τον σταθμό αναφοράς σε ένα σταθερό αντικείμενο που δεν μπορεί να μετακινηθεί ή να περιστραφεί.
• Εγκαταστήστε τον σταθμό αναφοράς σε έναν στύλο ή σε έναν τοίχο. Ο στύλος πρέπει να έχει διάμετρο 32-55 / 1.26-2.16 in. για να ταιριάζουν τα εξαρτήματα στον σταθμό αναφοράς.

Περιεχόμενα Εάν ο σταθμός αναφοράς είναι εγκατεστημένος σε τοίχο, το επάνω μέρος του σταθμού αναφοράς πρέπει να βρίσκεται πάνω από τον τοίχο. Δεν πρέπει να υπάρχει μέταλλο στον τοίχο.

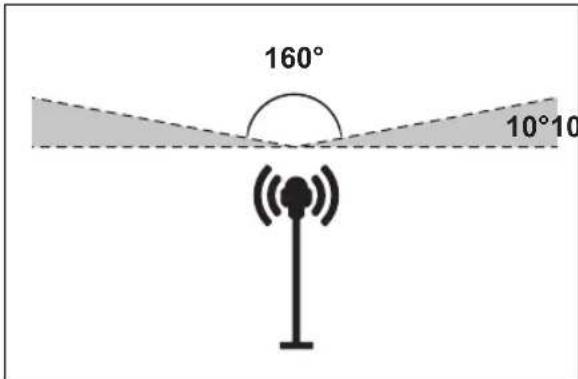

- Βεβαιωθείτε ότι ο σταθμός αναφοράς έχει πλήρη ορατότητα προς τον ουρανό. Βεβαιωθείτε ότι ο ουρανός είναι ορατός χωρίς εμπόδια σε όλες τις κατευθύνσεις σε γωνίες ανύψωσης πάνω από 10°.

• Εγκαταστήστε το σταθμό αναφοράς σε υψηλή θέση για αυξημένο εύρος σημάτων βαρδιοεπικοινωνίας. Εγκαταστήστε τον σταθμό αναφοράς σε ύψος τουλάχιστον 2.5 m / 8 ft.
• Βεβαιωθείτε ότι η μέγιστη απόσταση μεταξύ του σταθμού αναφοράς και του προϊόντος είναι 500 m / 1640 ft. όταν υπάρχει ελεύθερη οπτική επαφή μεταξύ τους. Τα αντικείμενα ανάμεσα στον σταθμό αναφοράς και το προϊόν μειώνουν την απόσταση.
• Βεβαιωθείτε ότι η μέγιστη απόσταση μεταξύ του σταθμού αναφοράς και του προϊόντος είναι λιγότερο από 500 m / 1640 ft.
• Εγκαταστήστε τον σταθμό αναφοράς σε σημείο όπου το σήμα ραδιοεπικοινωνίας φτάνει σε όλα τα μέρη της περιοχής εργασίας. Τα μεγάλα αντικείμενα μπορούν να εμποδίσουν τα σήματα ραδιοεπικοινωνίας.
• Μπορείτε να εγκαταστήσετε περισσότερους από έναν σταθμούς αναφοράς για να λειτουργούν ως επαναλήπτες σε μια μεγάλη περιοχή. Επικοινωνήστε με τον αντιπρόσωπο της Husqvarna στην περιοχή σας για περισσότερες πληροφορίες.

Περιεχόμενα Απαιτούνται ειδικές ρυθμίσεις εάν η τοποθεσία έχει περισσότερους από ένα σταθμούς αναφοράς. Επικοινωνήστε με τον αντιπρόσωπο της Ηυσφανα στην περιοχή σας για περισσότερες πληροφορίες.

171.3 Εξέταση του σημείου τοποθέτησης του τροφοδοτικού

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην κόβετε το καλώδιο χαμηλής τάσης. Υπάρχει κίνδυνος ηλεκτροπληξίας.

ΠΡΟΣΟΧΗ: Βεβαιωθείτε ότι οι λεπίδες του ρομποτικού χλοοκοπτικού δεν θα κόψουν τα καλώδια ρεύματος.

• Τοποθετήστε το τροφοδοτικό σε σημείο με οροφή και προστασία από τον ήλιο και τη βροχή.
- Τοποθετήστε το τροφοδοτικό σε σημείο με καλή ροή αέρα.
- Χρησιμοποιήστε μια διάταξη προστασίας από ρεύμα διαρροής (RCD) κατά τη σύνδεση του τροφοδοτικού στην πρίζα.
- Προεκτείνετε το καλώδιο χαμηλής τάσης, εάν είναι απαραίτητο. Το καλώδιο χαμηλής τάσης μπορεί να προεκταθεί έως τα 100 / 328 ft.

171.4 Εγκατάσταση του προϊόντος

Διαβάστε και κατανοήστε τις οδηγίες σχετικά με τον σταθμό αναφοράς. Ανατρέξτε στην ενότητα Εξέταση του σημείου τοποθέτησης του σταθμού αναφοράς στη σελίδα 271.

Διαβάστε το εγχειρίδιο χρήσης για το ρομποτικό χλοοκοπτικό που θα χρησιμοποιηθεί μαζί με τον σταθμό αναφοράς.

Μπορείτε να εγκαταστήστε τον σταθμό αναφοράς σε στύλο ή σε τοίχο.

ΠΡΟΣΟΧΗ: Τυχόν μετακινήσεις του σταθμού αναφοράς θα επηρεάσουν τα δεδομένα διόρθωσης που αποστέλλονται στο προϊόν με την ακριβή θέση. Ο σταθμός αναφοράς πρέπει να τοποθετηθεί σφιχτά στο στύλο ή στον τοίχο.

ΠΡΟΣΟΧΗ: Τα στοιχεία στο χάρτη θα αλλάξουν θέση εάν μετακινήσετε τον σταθμό αναφοράς. Προσαρμόστε τα στοιχεία στον χάρτη ή επαναλάβετε την εγκατάσταση στην εφαρμογή Automower® Connect.

171.4.1 Εργαλεία εγκατάστασης

• Κατσαβίδι, Torx 20.
- Εξαγωνικό κλειδί, 4 mm. Περιλαμβάνεται στο χαρτοκιβώτιο.

171.4.2 Εγκατάσταση του σταθμού αναφοράς σε στύλο

1. Στερεώστε τον στύλο σφιχτά σε τοίχο, οροφή ή στο έδαφος. Βεβαιωθείτε ότι ο στύλος δεν μπορεί να μετακινηθεί εκούσια ή ακούσια.

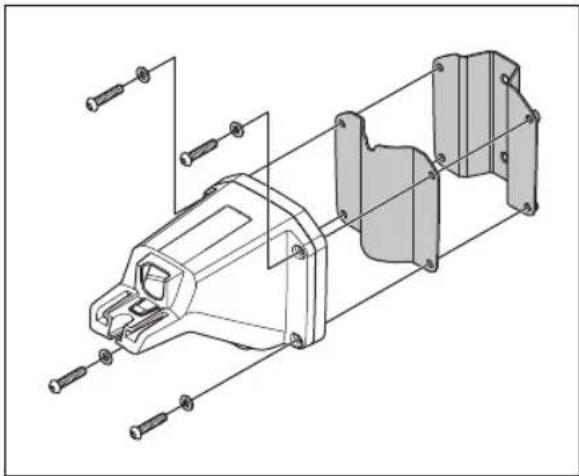

2. Στερεώστε το μπράτσο στήριξης και ένα από τα μπράτσα στύλου στον βραχίονα με τις 4 βίδες (εξαγωνικό κλειδί 4 mm).

Περιεχόμενα Τα μπράτσα στύλου διατίθενται σε 2 διαστάσεις για να ταιριάζουν σε διαφορετικές διαστάσεις στύλων. Επιλέξτε το κατάλληλο μπράτσο στύλου για την εγκατάστασή σας.

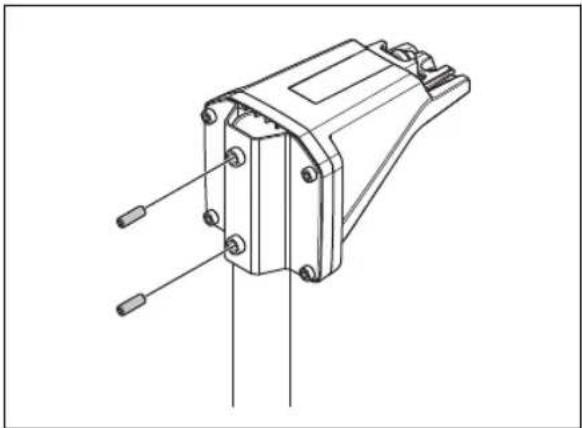

1. Τοποθετήστε τον βραχίονα στο επάνω μέρος του στύλου.

Περιεχόμενα Ο σταθμός αναφοράς πρέπει να εγκατασταθεί στο επάνω μέρος του στύλου.

1. Στερεώστε τον σταθμό αναφοράς στο στύλο με τις 2 βίδες (εξαγωνικό κλειδί 4 mm).

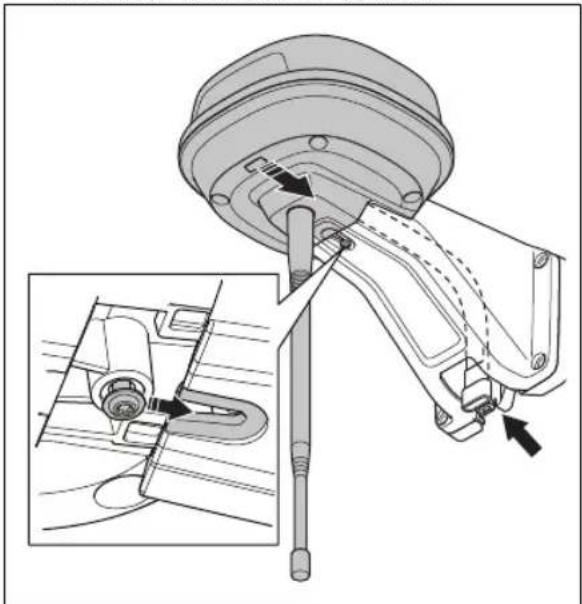

1. Περάστε το καλώδιο του σταθμού αναφοράς μέσα από την υποδοχή στον βραχίονα και τοποθετήστε τον σταθμό αναφοράς στον βραχίονα.

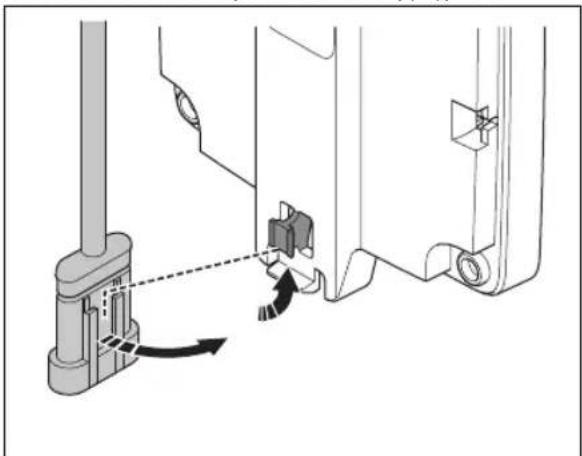

1. Συνδέστε το σύνδεσμο στα κλιπ του βραχίονα.

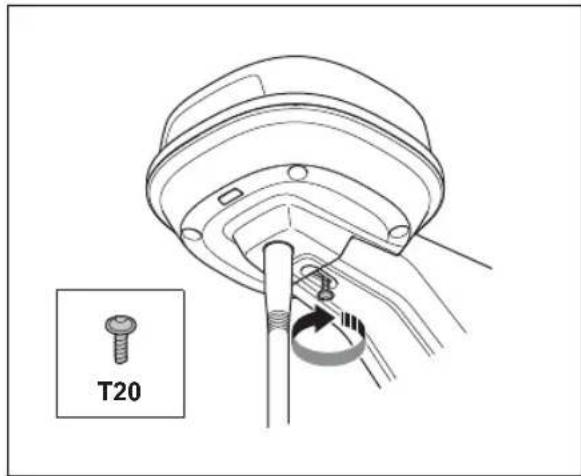

1. Σφίξτε τη βίδα (Torx 20) στο βραχίονα του σταθμού αναφοράς.

T20

1. Συνδέστε το καλώδιο χαμηλής τάσης στο σταθμό αναφοράς και στην παροχή ρεύματος. Ανατρέξτε στην ενότητα Εξέταση του σημείου τοποθέτησης του τροφοδοτικού στη σελίδα 271.

2. Στερεώστε το καλώδιο χαμηλής τάσης στον στύλο από τον σταθμό αναφοράς στο τροφοδοτικό με δεματικά καλωδίων.

ΠΡΟΣΟΧΗ: Εάν το καλώδιο χαμηλής τάσης δεν είναι καλά στερεωμένο με δεματικά καλωδίων, μπορεί να υποστεί ζημιά από δυνατό άνεμο.

1. Τοποθετήστε την παροχή ρεύματος 30-200 σε απόσταση cm / 1-6.5 ft. πάνω από το έδαφος. Ανατρέξτε στην ενότητα Εξέταση του σημείου τοποθέτησης του τροφοδοτικού στη σελίδα 271.

2. Συνδέστε το καλώδιο του τροφοδοτικού σε μια πρίζα 100-240 V.

3. Περιμένετε μέχρι η λυχνία LED κατάστασης να ανάψει σταθερά με πράσινο χρώμα. Αρχικά, η λυχνία LED κατάστασης αναβοσβήνει με πράσινο χρώμα για μερικά λεπτά. Ανατρέξτε στην ενότητα Ενδεικτική λυχνία LED στον σταθμό αναφοράς στη σελίδα 276.

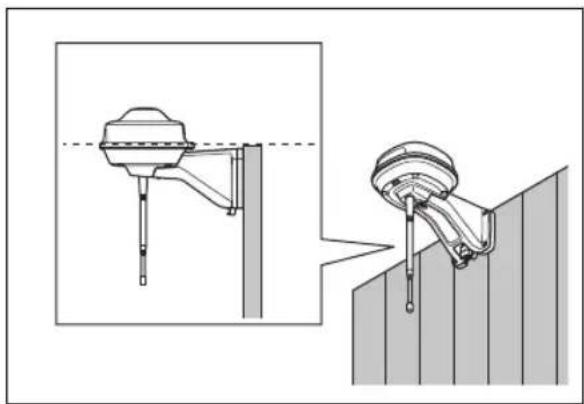

171.4.3 Εγκατάσταση του σταθμού αναφοράς σε τοίχο

Περιεχόμενα Καθώς τα υλικά των τοίχων διαφέρουν, δεν περιλαμβάνονται βίδες για στερέωση στον τοίχο.

1. Κρατήστε το βραχίονα για το σταθμό αναφοράς επάνω στον τοίχο όπου θα τον τοποθετήσετε. Σημειώστε 4 σημάδια στον τοίχο στα σημεία που θα τοποθετήσετε 4 βίδες.

Περιεχόμενα Εάν ο σταθμός αναφοράς είναι εγκατεστημένος σε τοίχο, το επάνω μέρος του σταθμού αναφοράς πρέπει να βρίσκεται πάνω από τον τοίχο.

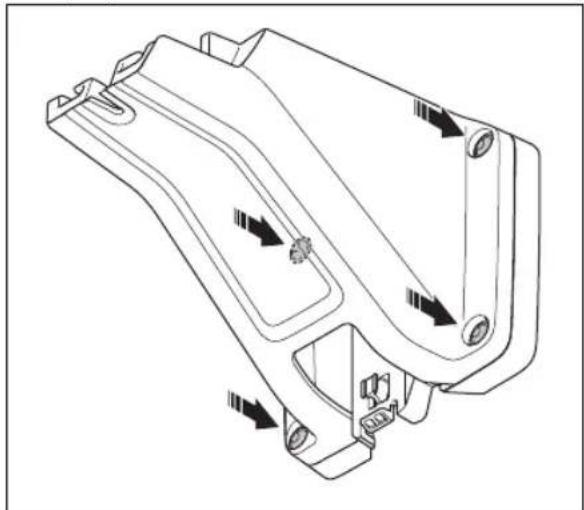

1. Ανοίξτε 4 οπές στον τοίχο για τις 4 βίδες.
2. Εγκαταστήστε το σταθμό αναφοράς στον τοίχο με 4 βίδες.

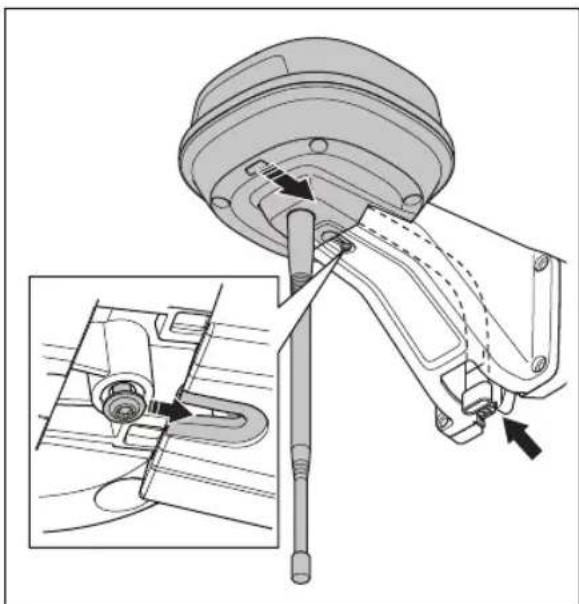

1. Περάστε το καλώδιο του σταθμού αναφοράς μέσα από την υποδοχή στο βραχίονα και τοποθετήστε το σταθμό αναφοράς στο βραχίονα.

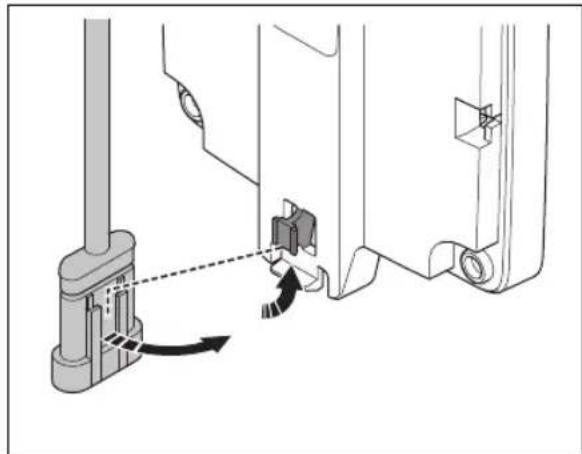

1. Συνδέστε το σύνδεσμο στα κλιπ του βραχίονα.

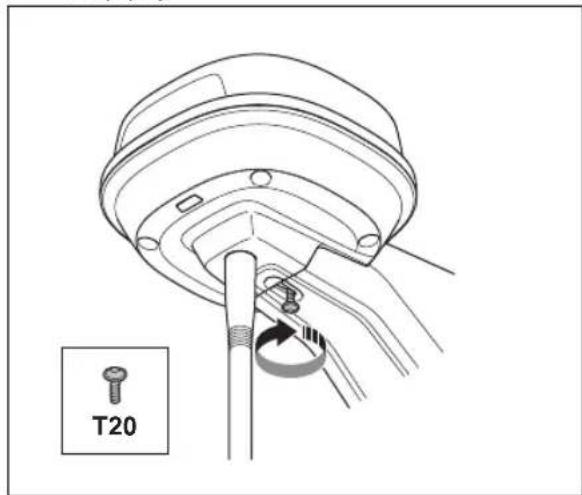

1. Σφίξτε τη βίδα (Τορχ 20) στο βραχίονα του σταθμού αναφοράς.

1. Συνδέστε το καλώδιο χαμηλής τάσης στο σταθμό αναφοράς και στην παροχή ρεύματος.
2. Στερεώστε το καλώδιο χαμηλής τάσης στον τοίχο από το σταθμό αναφοράς στην παροχή ρεύματος με δεματικά καλωδίων.

ΠΡΟΣΟΧΗ: Εάν το καλώδιο χαμηλής τάσης δεν είναι καλά στερεωμένο με δεματικά καλωδίων, μπορεί να υποστεί ζημιά από δυνατό άνεμο.

Ανατρέξτε στην ενότητα Εξέταση του σημείου τοποθέτησης του τροφοδοτικού στη σελίδα 271.

1. Συνδέστε το καλώδιο του τροφοδοτικού σε μια πρίζα 100-240 V.

2. Περιμένετε μέχρι η λυχνία LED κατάστασης να ανάψει σταθερά με πράσινο χρώμα. Αρχικά, η λυχνία LED κατάστασης αναβοσβήνει με πράσινο χρώμα για μερικά λεπτά. Ανατρέξτε στην ενότητα Ενδεικτική λυχνία LED στον σταθμό αναφοράς στη σελίδα 276.

3. Τοποθετήστε την παροχή ρεύματος 30-200 σε απόσταση cm / 1-6.5 ft. πάνω από το έδαφος.

172 Συντήρηση

172.1 Εισαγωγή - Συντήρηση

Για καλύτερη λειτουργία και μεγαλύτερη διάρκεια ζωής του προϊόντος, πρέπει να καθαρίζετε τακτικά το προϊόν και να αντικαθιστάτε τυχόν φθαρμένα εξαρτήματα.

172.2 Πρόγραμμα συντήρησης

Το πρόγραμμα συντήρησης δείχνει τον τρόπο εκτέλεσης εργασιών σέρβις και συντήρησης στο προϊόν. Ακολουθήστε το πρόγραμμα συντήρησης για καλύτερη λειτουργία και για να αυξήσετε τη διάρκεια ζωής του προϊόντος.

X = Οι οδηγίες παρέχονται σε αυτό το εγχειρίδιο χρήσης.

Ο = Οι οδηγίες δεν παρέχονται σε αυτό το εγχειρίδιο χρήσης. Απευθυνθείτε σε έναν εγκεκριμένο αντιπρόσωπο σέρβις.

Προετοιμασία Ετήσια Κάθε τρίτο		χρόνο
Καθαρίστε το προϊόν. Ανατρέξτε στην ενότητα Καθαρισμός του προϊόντος στη σελίδα 275.	X
Ελέγξτε το προϊόν για ζημιές και φθορά. X
Κάντε ενημέρωση του υλικολογισμικού. Ο
Ελέγξτε τα μηνύματα σέρβις για προτεινόμενες αναβαθμίσεις. Ο
Σέρβις
Ελέγξτε τη ροπή σύσφιξης των βιδών. Ανατρέξτε στην ενότητα Ροπή σύσφιξης στη σελίδα 276.	X
Αντικαταστήστε το φίλτρο ροής αέρα. Ο
Ανοίξτε το προϊόν και αντικαταστήστε όλες τις στεγανοποιητικές λωρίδες. Ο

172.3 Καθαρισμός του προϊόντος

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αποσυνδέστε το προϊόν από το τροφοδοτικό πριν από οποιαδήποτε εργασία συντήρησης ή καθαρισμού.

ΠΡΟΣΟΧΗ: Μην χρησιμοποιείτε σύστημα πλύσης με υψηλή πίεση για να καθαρίσετε το προϊόν. Μην χρησιμοποιείτε διαλύτες για τον καθαρισμό.

Εάν είναι απαραίτητο, καθαρίστε το προϊόν με ένα υγρό πανί.

172.4 Ροπή σύσφιξης

Βίδα Εργαλείο Ροπή σύσφιξης (Nm)
Πάνω τμήμα του σασί προς το κάτω τμήμα του σασί	Torx 20 1,8
Σταθμός αναφοράς στο βραχίονα Torx 20 1,8
Βραχίονας στον στύλο Εξαγωνικό κλειδί 4 mm 5-6
Βραχίονας, μπράτσο στήριξης και μπράτσο στύλου	Εξαγωνικό κλειδί 4 mm 5-6

173 Αντιμετώπιση προβλημάτων

173.1 Ενδεικτική λυχνία LED στον σταθμό αναφοράς

Φως	Κατάσταση
Πράσινο φως που αναβοσβήνει	Εκκίνηση του σταθμού αναφοράς. Περιμένετε μερικά λεπτά.
Σταθερό πράσινο φως Σε λειτουργία.
Κόκκινο φως που αναβοσβήνει	Ο σταθμός αναφοράς δεν λειτουργεί λόγω σφάλματος. Αποσυνδέστε το καλώδιο τροφοδοσίας και συνδέστε το ξανά για να επανεκκινήσετε το προϊόν. Αν το πρόβλημα παραμένει, επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο σέρβις στην περιοχή σας.
Λευκό φως που αναβοσβήνει	Απαιτείται ενημέρωση υλικολογισμικού. Επικοινωνήστε με τον τοπικό αντιπρόσωπο της Husqvarna.
Κίτρινο φως που αναβοσβήνει	Μόνο για σταθμό αναφοράς σε λειτουργία επαναλήπτη: Ο σταθμός αναφοράς σε λειτουργία επαναλήπτη δεν έχει σύνδεση με τον κύριο σταθμό αναφοράς. Ο σταθμός αναφοράς βρίσκεται σε κατάσταση εκκίνησης ή δεν έχει σύνδεση με τον κύριο σταθμό αναφοράς. Εάν δεν υπάρχει σύνδεση, εξετάστε τον κύριο σταθμό αναφοράς ή τον πλησιέστερο επαναλήπτη.

174 Αποθήκευση και απόρριψη

174.1 Αποθήκευση

Εάν αποθηκεύσετε το σταθμό αναφοράς σε εσωτερικό χώρο, αφήστε το βραχίονα τοποθετημένο στο στύλο ή στον τοίχο για να μπορείτε να τοποθετήσετε ξανά το σταθμό αναφοράς στην αρχική του θέση.

Εάν αφήνετε το σταθμό αναφοράς σε εξωτερικό χώρο κατά τη διάρκεια του χειμώνα, συνιστάται να διατηρείτε το τροφοδοτικό συνδεδεμένο.

174.2 Απόρριψη

Πρέπει να συμμορφώνεστε με τις τοπικές απαιτήσεις ανακύκλωσης και τους ισχύοντες κανονισμούς.

175 Τεχνικά στοιχεία

175.1 Τεχνικά στοιχεία

Διαστάσεις
Μήκος, μέγιστο μήκος συμπεριλαμβανομένης της πλάκας για τοποθέτηση σε στύλο, cm / in.	36 / 13,8
Πλάτος, cm/in. 19 / 7,5
Ύψος, cm/in. 36 / 13,8
Βάρος, σταθμός αναφοράς kg / lb 0,88 / 1,9
Βάρος, βραχίονας kg / lb 0,33 / 0,73
Στοιχεία προϊόντος
Τύπος τροφοδοτικού ADP-40KR, ADP-40FW XX
Είσοδος τροφοδοτικού, V AC 100-240
Έξοδος τροφοδοτικού, V DC 28
Έξοδος τροφοδοτικού, A 1,3
Καλώδιο χαμηλής τάσης, μήκος m/ft 20 / 66
Σταθμός αναφοράς, κωδικός IP IPX5
Μονάδα τροφοδοτικού, κωδικός IP IP44
Κατανάλωση ρεύματος, W 2

Υποστήριξη ζωνών συχνοτήτων
Εύρος συχνοτήτων Bluetooth® (για σέρβις) 2400,0-2483,5 MHz
SRD868 (Ευρώπη) 863-870 MHz
SRD915 (Βόρεια Αμερική) 902-928 MHz
SRD915 (Αυστραλία) 915-928 MHz
SRD915 (Νέα Ζηλανδία)	915-928 MHz

Κατηγορία ισχύος
Ισχύς εξόδου Bluetooth® (για σέρβις)	8 dBm
SRD868 (Ευρώπη) 13 dBm
SRD915 (Βόρεια Αμερική) 13 dBm
SRD915 (Αυστραλία) 13 dBm
SRD915 (Νέα Ζηλανδία)	13 dBm

Δεν είναι εγγυημένη η πλήρης συμβατότητα μεταξύ του προϊόντος και άλλων τύπων ασύρματων συστημάτων, όπως τα τηλεχειριστήρια και οι ραδιοπομποί.

175.2 Σήματα κατατεθέντα

Η λέξη Bluetooth® και τα σχετικά λογότυπα είναι σήματα κατατεθέντα και ανήκουν στην Bluetooth SIG, inc.. Οποιαδήποτε χρήση αυτών των σημάτων από την Husqvarna γίνεται κατόπιν αδείας.

176 Δήλωση Συμμόρφωσης

176.1 Πρωτότυπη Δήλωση συμμόρφωσης ΕΕ

176.2 Μετάφραση Δήλωσης συμμόρφωσης ΕΕ

Εμείς, η Husqvarna AB, SE 561 82 Huskvarna, SWEDEN, Tel. [phone] δηλώνουμε με αποκλειστική μας ευθύνη ότι το προϊόν:

Περιγραφή Κιτ επικοινωνίας
Μάρκα HUSQVARNA
Τύπος/Μοντέλο HUSQVARNA Reference Station
Αναγνώριση Αριθμοί σειράς με ημε ρομηνία από την 2023 εβδομάδα 44

συμμορφώνεται πλήρως με τις ακόλουθες οδηγίες και τους κανονισμούς της ΕΕ:

Οδηγία/Κανονισμός Περιγραφή
2014/53/EU "Σχετικά με τον ραδιοεξοπλισμό"
2011/65/EU "Περιορισμός της χρήσης ορισμένων επικίνδυνων ουσιών"

και ότι εφαρμόζονται τα παρακάτω πρότυπα ή/και τεχνικές προδιαγραφές.

• EN 62368-1:2014+A11:2017
• EN IEC 63000:2018
• EN 55032:2015
• ETSI EN 301 489-1 V1.9.2
• ETSI EN 301 489-3 V2.3.2
• ETSI EN 301 489-17 V3.2.4
• ETSI EN 301 489-19 V2.2.1
• ETSI EN 300 328 V2.2.2
• ETSI EN 300 220-1 V3.1.1
• ETSI EN 300 220-2 V3.1.1
• ETSI EN 303 413 V1.2.1

Manne Alzén

Huskvarna

Διευθυντής της Pro Robotics E&A Husqvarna AB. Τμήμα Husqvarna. Υπεύθυνη για την τεχνική τεκμηρίωση.

İçindekiler

177 Güvenlik....281
