ПОСІБНИК КОРИСТУВАЧА EPOS RS5 HUSQVARNA

UK Посібник користувача 128-140

81 Безпека....128
82 Посібник користувача.... 129
83 Установлення....131
84 ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ.....135

85 Усунення несправностей.....136
86 Зберігання й утилізація.... 136
87 Технічні характеристики.....137
88 Декларація відповідності.....139

81 Безпека

81.1 Визначення щодо безпеки

Попередження, застереження й примітки служать для наголошення на особливо важливих положеннях посібника.

ПОПЕРЕДЖЕННЯ: Вказує на

те, що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека поранення або смерті оператора чи інших осіб, що знаходяться поруч.

УВАГА: Вказує на те, що в разі порушення інструкцій, наведених у цьому посібнику, існує небезпека пошкодження виробу, інших матеріалів або навколишніх об'єктів.

Зверніть увагу: Використовується для надання додаткової інформації щодо певної ситуації.

81.2 Загальні правила техніки безпеки

ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Дотримуйтеся нормативних вимог вашої країни щодо техніки безпеки під час використання електроінструментів.
• Виріб треба використовувати лише з блоком живлення Husqvarna.

• Виріб можна використовувати тільки в поєднанні з обладнанням, рекомендованим виробником. Будь-яке інше використання є неправильним. Слід точно дотримуватися інструкцій виробника щодо використання та обслуговування пристрою.

• Використовувати, обслуговувати й ремонтувати виріб можуть лише особи, добре обізнані з його характеристиками та правилами безпеки. Перед початком експлуатації виробу уважно прочитайте посібник користувача й переконайтеся, що ви зрозуміли наведені в ньому вказівки.

• Husqvarna не гарантує повної сумісності виробу з іншими бездротовими системами та пристроями, такими як пульти дистанційного керування, радіопередавачі, індукційні петлі, підземні електричні огорожі для тварин тощо.
• Забороняється змінювати конструкцію виробу. Відповідальність за внесення будь-яких модифікацій несе користувач.
• Перш ніж вмикати виріб, перевірте його на відсутність пошкоджень. Заборонено використовувати виріб у разі його пошкодження.
• Робоча температура від -20^ до 45^ . Температура зберігання від -20^ до 70^ .

81.3 Правила техніки безпеки під час установлення

ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

• Не встановлюйте блок живлення в місці, де на нього може потрапити вода. Не встановлюйте блок живлення на землю.
• Не кладіть блок живлення всередину чогось. Конденсат може пошкодити елементи живлення, що підвищить ризик ураження електричним струмом.
• становить небезпеку ураження електричним струмом. Під'єднуючи блок живлення до електричної розетки, обов'язково використовуйте пристрій захисного вимкнення (ПЗВ). Застосовно до США/Канади. Блок живлення, установлений надворі, становить небезпеку ураження електричним струмом. Обов'язковим є підключення до розетки з автоматичним вимикачем короткого замикання

на землю GFCI класу «А» з вологозахищеним корпусом з установленим або невстановленим запобіжним штекером.

• Обов'язково перевіряйте, чи чисті й сухі вилки кабелю низької напруги та блока живлення, перш ніж під'єднувати їх.
• Під час монтажу базової станції існує ризик падіння предметів. Це може призвести до травмування.
• У робочій зоні не має бути кабелю живлення чи подовжувача. Недотримання цієї вимоги може призвести до пошкодження кабелів.
• Під час встановлення базової станції на високому місці існує ризик падіння. Зберігайте стійке положення під час встановлення базової станції.

81.4 Правила техніки безпеки під час обслуговування

ПОПЕРЕДЖЕННЯ: Перш ніж розпочати використання виробу, уважно прочитайте наведені нижче попередження.

- Перед початком чищення або технічного обслуговування від'єднайте виріб від джерела живлення.

81.5 У випадку грози

Щоб зменшити ризик пошкодження електричних компонентів базової станції, радимо вимикати її електроживлення, якщо існує ризик грози. Коли загроза грози зникне, підключіть живлення знову.

82 Посібник користувача

82.1 Вступ

Серійний номер:

Серійний номер знаходиться на табличці з паспортними даними виробу та на його коробці. Використовуйте серійний номер для реєстрації свого виробу на www.husqvarna.com.

82.1.1 Підтримка

Із запитаннями щодо підтримки виробу звертайтеся до дилера Husqvarna з обслуговування.

82.1.2 Опис виробу

Зверніть увагу: Husqvarna регулярно оновлює зовнішній вигляд і функціональні можливості виробів. Див. Підтримка на сторінці 129

Ця базова станція приймає супутникові сигнали й надсилає коригувальні дані роботизованій газонокосарці. Одну базову станцію можна використовувати для кількох роботизованих газонокосарок.

Ця базова станція може працювати як ретранслятор для створення мережі базових станцій.

Ретранслятори можна використовувати на великих ділянках, наприклад, на полях для гольфу, щоб уникнути послаблення сигналу базової станції. Одна основна базова станція приймає супутникові сигнали, а інші станції працюють як ретранслятори.

82.1.3 Опис системи

Система EPOS™ включає роботизовану газонокосарку, зарядну станцію та базову станцію. Роботизована газонокосарка та базова станція отримують супутникові сигнали для позиціонування. Базова станція є стаціонарною та надсилає роботизованій газонокосарці коригувальні дані для точного визначення положення. У програмі створюється віртуальна робоча зона через керування виробом і додавання маршрутних точок для визначення карти.

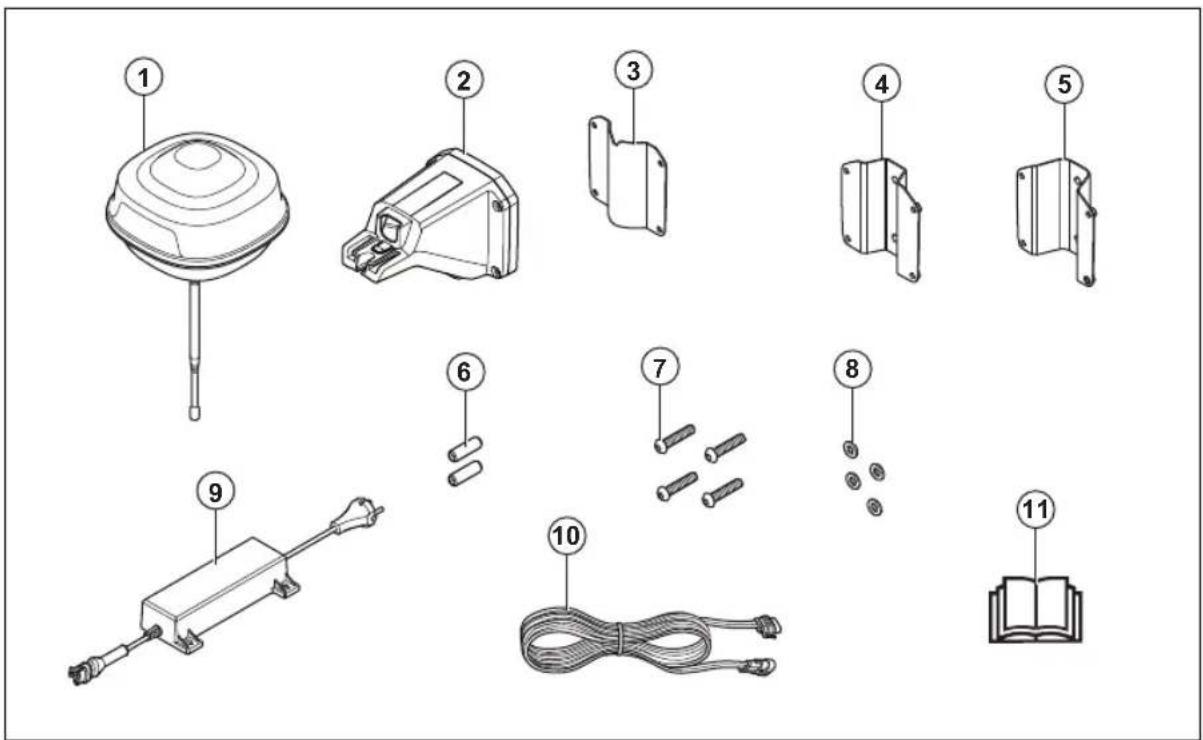

82.1.4 Огляд виробу

1. Опорна станція
2. Штанга
3. Опорний кронштейн
4. Малий стовповий кронштейн для стовпів розміром 32–44 мм (1,26–1,73 дюйма).
5. Великий стовповий кронштейн для стовпів розміром 44–55 мм (1,73–2,16 дюйма).
6. Гвинти
7. ГВИНТИ
8. Шайби
9. Блок живлення 11
10. Кабель низької напруги
11. Посібник користувача

82.1.5 Символи на виробі

Ці символи нанесено на виріб. Переконайтеся, що вам вони зрозумілі.

Цей виріб відповідає застосовним директивам ЄС.

Цей виріб відповідає вимогам застосовних директив Сполученого Королівства.

Цей виріб заборонено утилізувати разом із побутовими відходами. Дотримуйтеся нормативних вимог вашої країни й користуйтеся послугами місцевої системи переробки відходів.

Використовуйте знімний блок живлення, зазначений на табличці з паспортними даними поруч із символом.

Зверніть увагу: Інші позначення на виробі відповідають вимогам сертифікації для певних ринків.

83 Установлення

83.1 Вступ – установлення

ПОПЕРЕДЖЕННЯ: Перед

установленням виробу уважно прочитайте розділ, присвячений правилам техніки безпеки.

УВАГА: Використовуйте оригінальні запасні частини й матеріали для встановлення.

Зверніть увагу: Див. www.husqvarna.com для отримання детальнішої інформації щодо встановлення.

83.2 Визначення місця встановлення базової станції

УВАГА: Якщо на ділянці є громовідвід, не встановлюйте базову станцію вище громовідводу.

УВАГА: Не встановлюйте базову станцію на флагштоці. Переміщення базової станції впливає на дані корекції, що надсилаються на виріб із точним положенням.

• Установіть базову станцію на нерухомому об'єкті, який не може рухатися або обертатися.
• Установіть базову станцію на стійці або стіні. Стійка повинна мати діаметр 32-55 мм/1.26-2.16 дюйм(а, -ів) відповідно до розміру кріплень на базовій станції.

Зверніть увагу: Якщо базова станція встановлюється на стіні, верхня частина базової станції повинна бути над стіною. Стіна не має містити метал.

- Розташуйте базову станцію так, щоб над нею не було жодних перешкод. Переконайтеся, що нічого не перешкоджає отриманню сигналу супутника в усіх напрямках вище кута підйому 10°.

• Для збільшення діапазону радіосигналу встановіть базову станцію вище. Установіть базову станцію на висоті принаймні 2.5 м/8 фут.
• Відстань між базовою станцією й виробом не повинна перевищувати 500 м /1640 фут. (за відсутності перешкод між ними). Об'єкти між базовою станцією та виробом зменшують цю максимальну відстань.
• Максимальна відстань між базовою станцією й виробом має становити 500 м / 1640 футів.
• Встановіть базову станцію так, щоб радіосигнал досягав усіх ділянок робочої зони. Великі об'єкти можуть блокувати радіосигнали.
• Ви можете встановити кілька базових станцій, що працюватимуть як ретранслятори на великій території. По додаткову інформацію зверніться до місцевого представника Husqvarna.

Зверніть увагу: Спеціальні налаштування необхідні, якщо на ділянці використовуються кілька базових станцій. По додаткову інформацію зверніться до місцевого представника Husqvarna.

83.3 Визначення місця встановлення блока живлення

ПОПЕРЕДЖЕННЯ: Не обрізуйте низьковольтний кабель. У цьому разі існує ризик ураження електричним струмом.

УВАГА: Переконайтеся, що леза роботизованої газонокосарки не торкаються кабелів живлення.

• Встановлюйте блок живлення в зоні з дахом, який забезпечує захист від сонячних променів і дощу.

• Встановлюйте блок живлення в добре провітрюваній зоні.

• Під час під'єднання блока живлення до розетки використовуйте пристрій захисного вимкнення (ПЗВ).

• За потреби подовжте низьковольтний кабель. Низьковольтний кабель можна подовжити до 100 м/328 фут.

83.4 Встановлення виробу

Уважно ознайомтеся з інструкцією до базової станції. Див. Визначення місця встановлення базової станції на сторінці 131.

Ознайомтеся з посібником користувача роботизованої газонокосарки, яка буде використовуватися разом із базовою станцією.

Ви можете встановити базову станцію на стійці або стіні.

УВАГА: Переміщення базової станції впливає на дані корекції, що надсилаються на виріб із точним положенням. Базова станція повинна бути щільно встановлена на стійці або стіні.

УВАГА: Якщо ви перемістите базову станцію, об'єкти на карті змінять своє положення. У такому разі скоригуйте об'єкти на карті або повторіть процедуру встановлення в програмі Automower® Connect.

83.4.1 Инструменти для встановлення

• Викрутка, зіркоподібна 20.
- Шестигранний ключ, 4 мм. Входить до комплекту поставки.

83.4.2 Установлення базової станції на стійці

1. Щільно прикріпіть стійку до стіни, даху або землі. Переконайтеся, що стійка не рухається й не може бути зрушеною випадково.

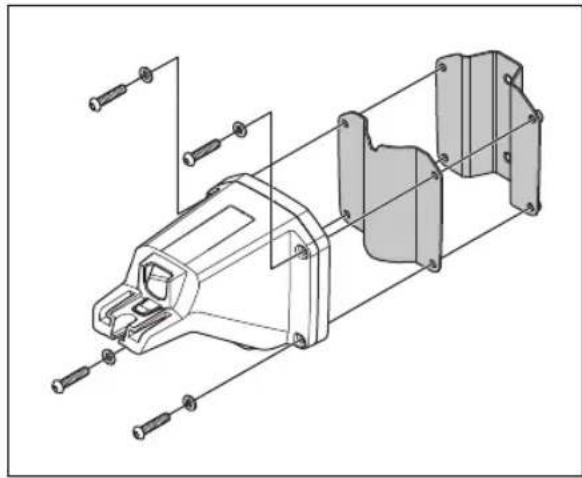

2. Прикріпіть опорний кронштейн та один зі стійкових кронштейнів до штанги за допомогою 4 гвинтів (шестигранний ключ на 4 мм).

Зверніть увагу: Стійкові кронштейни доступні в 2 розмірах відповідно до різних розмірів стійок. Виберіть стійковий кронштейн, що відповідає розміру вашої стійки.

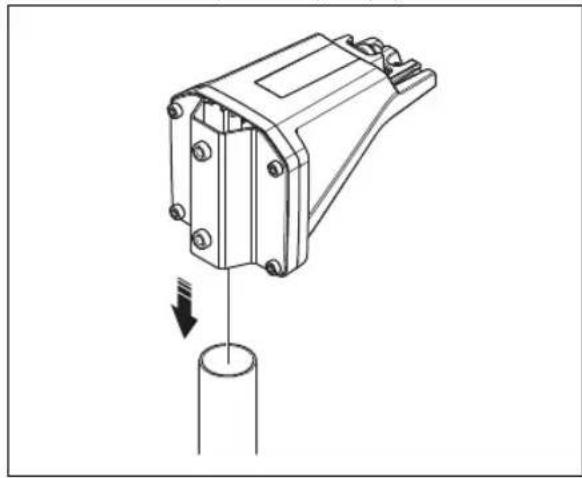

1. Установіть штангу на стійку зверху.

Зверніть увагу: Базова станція встановлюється вгорі стійки.

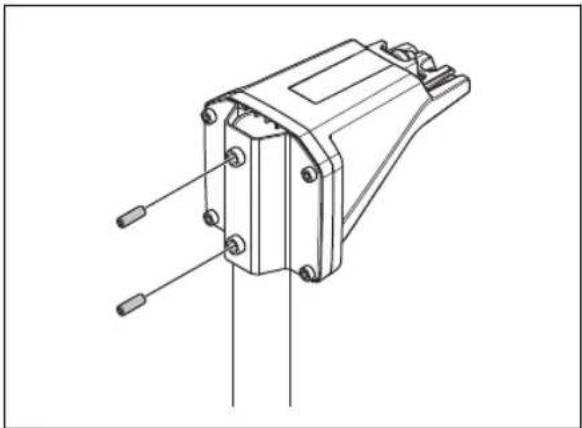

1. Прикріпіть базову станцію до стійки за допомогою 2 гвинтів (шестигранний ключ на 4 мм).

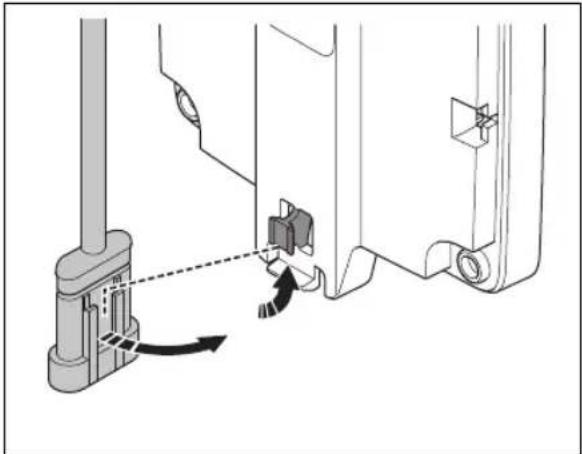

1. Пропустіть кабель базової станції через проріз у штанзі та встановіть базову станцію на штангу.


1. Приєднайте конектор до затискачів на штанзі.

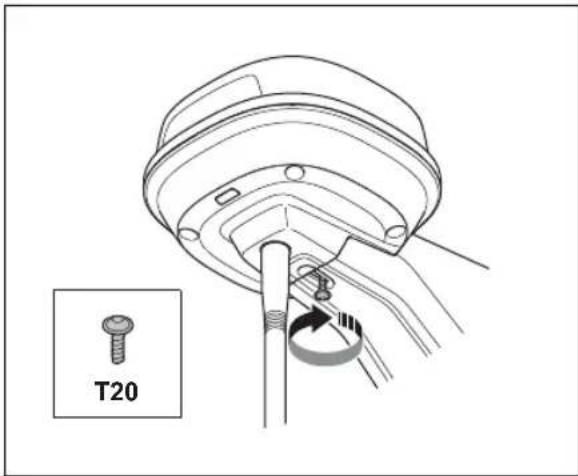

1. Затягніть гвинт (зіркоподібний, 20) на штанзі базової станції.

T20

1. Підключіть кабель низької напруги до базової станції та блока живлення. Див. Визначення місяя встановлення блока живлення на сторінці 131.
2. Закріпіть кабель низької напруги від базової станції до джерела живлення на стійці кабельними стяжками.

УВАГА: Якщо щільно не прикріпити кабель кабель низької напруги стяжками, він може бути пошкоджений у разі сильного вітру.
10. Установіть блок живлення на висоті 30-200 см/1-6.5 фут. над землею. Див. Визначення місяця встановлення блока живлення на сторінці 131.
11. Під'єднайте кабель блока живлення до електричної розетки з напругою 100–240 В.
12. Зачекайте, поки світлодіодний індикатор стану не загориться зеленим. Спочатку світлодіод стану блимає зеленим кольором протягом кількох хвилин. Див. Світлодіодний індикатор на базовій станції на сторінці 136.

83.4.3 Установлення базової станції на стіні

Зверніть увагу: Оскільки стіни бувають зроблені з різних матеріалів, шурупи для кріплення до стіни не входять до комплекту.

1. Прикладіть штангу базової станції до стіни, де ви плануєте її закріпити. Зробіть на стіні 4 позначки, куди ви встановите 4 гвинти.

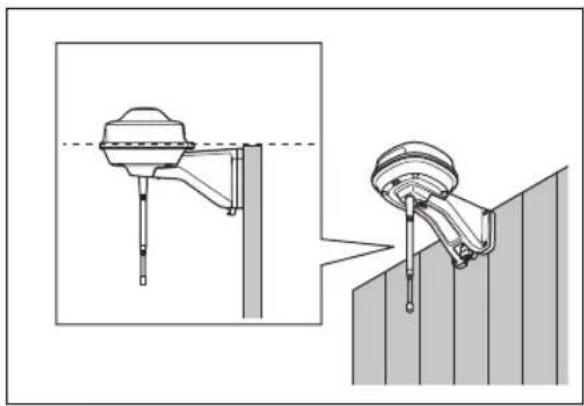

Зверніть увагу: Якщо базова станція встановлюється на стіні, верхня частина базової станції повинна бути над стіною.

1. Просвердліть у стіні 4 отвори для 4 гвинтів.
2. Прикріпіть базову станцію до стіни за допомогою 4 гвинтів.

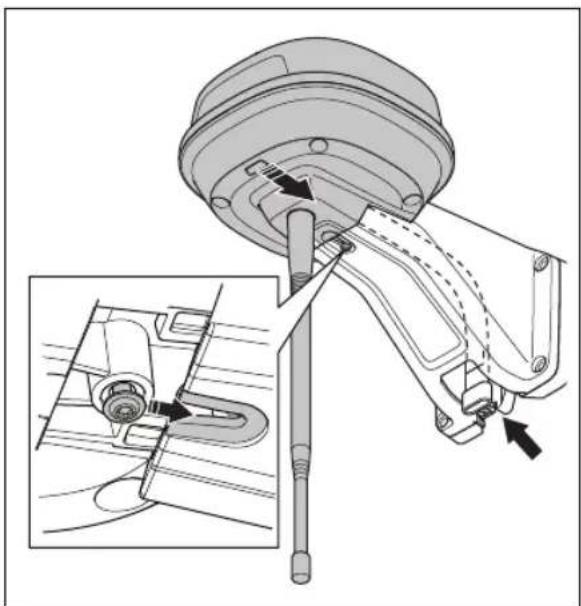

1. Пропустіть кабель базової станції через проріз у штанзі та встановіть базову станцію на штангу.

1. Приєднайте конектор до затискачів на штанзі.

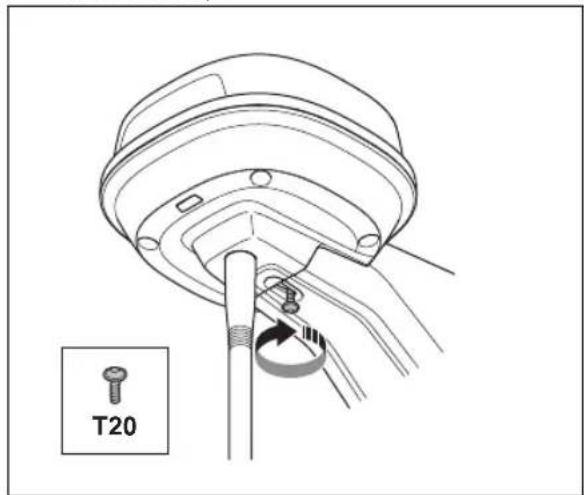

1. Затягніть гвинт (зіркоподібний, 20) на штанзі базової станції.


1. Підключіть кабель низької напруги до базової станції та блока живлення.
2. Закріпіть кабель низької напруги від базової станції до джерела живлення на стіні кабельними стяжками.

УВАГА: Якщо щільно не прикріпити кабель кабель низької

напруги стяжками, він може бути пошкоджений у разі сильного вітру.

1. Установіть блок живлення на висоті 30-200 см/1-6.5 фут. над землею. Див. Визначення місця встановлення блока живлення на сторінці 131.
2. Під'єднайте кабель блока живлення до електричної розетки з напругою 100–240 В.
3. Зачекайте, поки світлодіодний індикатор стану не загориться зеленим. Спочатку світлодіод стану блимає зеленим кольором протягом кількох хвилин. Див. Світлодіодний індикатор на базовій станції на сторінці 136.

84 ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ

84.1 Вступ – технічне обслуговування

Для забезпечення більш ефективної роботи й довшого терміну експлуатації слід регулярно чистити виріб і замінювати зношені деталі.

84.2 Графік технічного обслуговування

Графік технічного обслуговування показує, як виконувати обслуговування виробу, зокрема технічне. Дотримуйтеся графіка технічного обслуговування для кращої якості роботи та збільшення строку служби виробу.

X = Інструкції наведено в цьому посібнику користувача.

O = У цьому посібнику користувача відповідних інструкцій немає. Зверніться до авторизованого дилера з обслуговування.

Підготовка Щороку Кожні три		роки
Очистьте виріб. Див. Очищення виробу на сторінці 135	X
Перевірити виріб на наявність пошкоджень та зношених деталей. X
Основіть вбудоване програмне забезпечення. О
Перевірте сервісні повідомлення на наявність рекомендованих оновлень. О
Обслуговування
Перевірте момент затягування гвинтів. Див. Моменти затягування на сторінці 136.	X
Замініть вентиляційний фільтр. О
Відкрийте пристрій і замініть усі ущільнювальні стрічки. О

84.3 Очищення виробу

чищення від'єднайте виріб від джерела живлення.

ПОПЕРЕДЖЕННЯ: Перед початком технічного обслуговування або

УВАГА: Не використовуйте для очищення виробу мийку високого тиску. Не використовуйте розчинники як мийний засіб.

За потреби протріть виріб вологою ганчіркою.

84.4 Моменти затягування

Гвинт Інструмент Крутний момент затягуван-		ня (Н·м)
Верхня рама до нижньої рами Torx 20 1,8
Базова станція на штанзі Torx 20 1,8
Штанга до стійки Шестигранний ключ, 4 мм 6.5
Штанга, опорний кронштейн і стійковий кронштейн	Шестигранний ключ, 4 мм 6.5

85 Усунення несправностей

85.1 Світлодіодний індикатор на базовій станції

Світловий індикатор	Стан
Блимання зеленим Запуск	базової станції. Почекайте кілька хвилин.
Постійний зелений Працює.
Блимання червоним Базова	станція не працює через помилку. Від’єднайте кабель живлення й підключіть його знову, щоб перезапустити пристрій. Якщо проблему не вдалося усунути, зверніться до авторизованого дилера з обслуговування.
Блимання білим Потрібне	оновлення вбудованого програмного забезпечення. Зверніться до місцевого представника компанії Husqvarna.
Блимання жовтим Тільки для	базової станції в режимі ретранслятора Базова станція в режимі ретранслятора не має зв’язку з основною базовою станцією. Базова станція перебуває в режимі запуску або не має зв’язку з основною базовою станцією. Якщо зв’язку немає, перевірте основну базову станцію або найближчий ретранслятор.

86 Зберігання й утилізація

86.1 Зберігання

Якщо ви зберігаєте базову станцію в приміщенні, тримайте штангу встановленою на стовпі або стіні, щоб мати можливість знову встановити станцію у вихідне положення.

Якщо взимку базова станція зберігатиметься на вулиці, радимо залишити джерело живлення підключеним.

86.2 Утилізація

Виконуйте місцеві вимоги й відповідні норми та правила щодо утилізації.

87 Технічні характеристики

87.1 Технічні характеристики

Габарити
Довжина, максимальна довжина разом із пластиною для встановлення на стовпі, см / дюйми	36 / 13,8
Ширина, см / дюйми 19 / 7,5
Висота, см / дюйми 36 / 13,8
Маса базової станції, кг / фунти 0,88 / 1,9
Маса кронштейна, кг / фунти 0,33 / 0,73
Дані пристрою
Тип блока живлення ADP-40KR, ADP-40FW XX
Вхід джерела живлення, В зм. струму 100-240
Вихід джерела живлення, В пост. струму 28
Вихід джерела живлення, А 1,3
Довжина кабелю низької напруги, м/фут. 20 / 66
IP-клас базової станції IPX5
IP-клас блоку живлення IP44
Споживана потужність, Вт 2

Діапазон робочих частот
Діапазон частот Bluetooth® (для обслуговування) 2400,0–2483,5 МГц
SRD868 (Європа) 863–870 МГц
SRD915 (Північна Америка) 902–928 МГц
SRD915 (Австралія) 915–928 МГц
SRD915 (Нова Зеландія) 915–928 МГц

Клас потужності
Вихідна потужність Bluetooth® (для обслуговування)	8 дБм
SRD868 (Європа) 13 дБм
SRD915 (Північна Америка) 13 дБм
SRD915 (Австралія) 13 дБм
SRD915 (Нова Зеландія) 13 дБм

Неможливо гарантувати повну сумісність цього пристрою з бездротовими системами інших типів, такими як пульти дистанційного керування й радіопередавачі.

87.2 Зареєстровані товарні знаки

Слово й логотипи Bluetooth® є зареєстрованими товарними знаками, що належать компанії Bluetooth SIG, inc. і використовуються компанією Husqvarna виключно за ліцензією.

88 Декларація відповідності

88.1 Оригінал Декларації відповідності ЄС

88.2 Переклад Декларації відповідності ЄС

Ми, Husqvarna AB, SE 561 82 Huskvarna,

відповідальність заявляємо, що представлений

SWEDEN, Tel. [phone], під свою виключну

виріб:

Опис Комплект зв'язку
Бренд HUSQVARNA
Тип / модель HUSQVARNA Reference Station
Ідентифікація Серійні номери датуються 44 тижнем 2023 року

повністю відповідає таким директивам і нормам ЄС:

Директива/норма Опис
2014/53/EU «Про радіотехнічне обладнання»
2011/65/EU «Про обмеження використання деяких небезпечних речовин»

і що до нього застосовуються вказані далі узгоджені стандарти та/або технічні специфікації:

• EN 62368-1:2014+A11:2017

• EN IEC 63000:2018

• EN 55032:2015

• ETSI EN 301 489-1 V1.9.2

• ETSI EN 301 489-3 V2.3.2

• ETSI EN 301 489-17 V3.2.4

• ETSI EN 301 489-19 V2.2.1

• ETSI EN 300 328 V2.2.2

• ETSI EN 300 220-1 V3.1.1

Директор Pro Robotics R&D Husqvarna AB. Підрозділ

Husqvarna. Відповідальний за технічну документацію.

Содержание

Оригінальні інструкції
