EHD 1500 - τρυπάνι Eibenstock - Δωρεάν εγχειρίδιο χρήσης
Βρείτε δωρεάν το εγχειρίδιο της συσκευής EHD 1500 Eibenstock σε μορφή PDF.
| Τύπος προϊόντος | Διαμαντόκορφη |
| Μάρκα | Eibenstock |
| Μοντέλο | EHD 1500 |
| Ονομαστική τάση | 230 V ~ |
| Απορροφούμενη ισχύς | 1500 W |
| Ονομαστική ένταση | 6,9 A |
| Ταχύτητα χωρίς φορτίο | 0 - 3700 min⁻¹ |
| Ταχύτητα υπό φορτίο | 0 - 2000 min⁻¹ |
| Συχνότητα | 50/60 Hz |
| Μέγιστη διάμετρος διάτρησης | 82 mm |
| Σύστημα σύσφιξης εργαλείου | M 18 |
| Κολάρο σύσφιξης ∅ | 46 mm |
| Κλάση προστασίας | ΙΙ (διπλή μόνωση) |
| Δείκτης προστασίας | IP 20 |
| Βάρος | 3,8 kg |
| Στάθμη ηχητικής πίεσης LpA | 88 dB(A) |
| Στάθμη ηχητικής ισχύος LwA | 91 dB(A) |
| Τιμή εκπομπής δόνησης ah | 1,9 m/s² |
| Προστασία υπερφόρτωσης | Μηχανική, ηλεκτρονική και θερμική |
| Σύστημα κατά της σκόνης | Συμβατό με τρυπάνια M16 (προαιρετικά) |
| Περιεχόμενο συσκευασίας (Σετ) | Διαμαντόκορφη, σύστημα κατά της σκόνης HB, στεγνό τρυπάνι ∅ 82 mm, τρυπάνι κεντραρίσματος, οδηγίες χρήσης, κουτί |
Συχνές ερωτήσεις - EHD 1500 Eibenstock
Ερωτήσεις χρηστών για EHD 1500 Eibenstock
0 ερώτηση για αυτή τη συσκευή. Απαντήστε σε αυτές που γνωρίζετε ή κάντε τη δική σας.
Κάντε μια νέα ερώτηση σχετικά με αυτή τη συσκευή
Κατεβάστε τις οδηγίες για το τρυπάνι σε μορφή PDF δωρεάν! Βρείτε το εγχειρίδιό σας EHD 1500 - Eibenstock και πάρτε ξανά την ηλεκτρονική σας συσκευή στα χέρια σας. Σε αυτή τη σελίδα δημοσιεύονται όλα τα έγγραφα που απαιτούνται για τη χρήση της συσκευής σας. EHD 1500 της μάρκας Eibenstock.
ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ EHD 1500 Eibenstock
GR Πρωτότυπες οδηγίες λειτουργίας...... Σελίδα 122
Σημαντικές οδηγίες και προειδοποιήσεις επισημαίνονται με σύμβολα στο μηχάνημα:
Διαβάστε τις οδηγίες λειτουργίας πριν θέσετε το μηχάνημα σε λειτουργία.
Να εργάζεστε με συγκέντρωση και προσοχή. Διατηρείτε το χώρο εργασίας σας καθαρό και αποφεύγετε τις επικίνδυνες καταστάσεις.
Λάβετε προφυλάξεις για την προστασία του χειριστή.
Για να προστατευτείτε, συνιστάται να λάβετε τα ακόλουθα μέτρα προστασίας:
Χρησιμοποιήστε προστασία ακοής
Χρήση προστασίας των ματιών
Χρήση κράνους ασφαλείας
Χρήση προστατευτικών γαντιών
Χρήση προστατευτικών υποδημάτων
Φοράτε μάσκα σκόνης
Προειδοποίηση γενικού κινδύνου
Προειδοποίηση για επικίνδυνη ηλεκτρική τάση
Προειδοποίηση για καυτή επιφάνεια
Το μηχάνημα, το τρυπάνι και η βάση τρυπανιού είναι βαριά - προσέξτε τον κίνδυνο σύνθλιψης
Τεχνικά στοιχεία
Διαμαντένιο ξηρό μηχάνημα διάτρησης πυρήνα EHD 1500
| Ονομαστική τάση: | 230 V ~ | |
| Κατανάλωση ισχύος: | 1500 W | |
| Ονομαστικό ρεύμα: | 6,9 A | |
| Ονομαστική ταχύτητα: | 0 - 2000 min ^-1 | |
| Ταχύτητα χωρίς φορτίο: | 0 - 3700 min ^-1 | |
| Συχνότητα: | 50/60 Hz | |
| Μέγιστη διάμετρος διάτρησης: | 82 mm | |
| Βάση εργαλείου: | M 18 | |
| Διάμετρος λαιμού σύσφιξης: | 46 mm | |
| Κατηγορία προστασίας: | II | |
| Βαθμός προστασίας: | IP 20 | |
| Βάρος: | ca. 3,8 kg | |
| Καταστολή ραδιοφωνικώνπαρεμβολών acc: | EN 55014 και EN 61000 | |
| Αριθμός παραγγελίας | EHD 1500: | EHD 1500 Set |
| 03E11000 | 03E13000 | |
Διαθέσιμα ειδικά αξεσουάρ:
| Άρθρο | Αριθμός παραγγελίας. | |
| Μονάδα αναρρόφησης σκόνης HB M18 | 35242000 | |
| Κεντρικό τρυπάνι HB | 35614000 | |
| Βάση βύθισης - Μ 16 (για αναρρόφηση σκόνης HB) | ||
| για τοιχοποιία | ∅ 68 mm | 35474000 |
| ∅ 82 mm | 35472000 | |
| για τούβλα απόασβέστη-άμμο | ∅ 68 mm | 35475000 |
| ∅ 82 mm | 35476000 | |
| Στέλεχος στερέωσης Η Μ18i - Μ 16a | 35512000 | |
| Μπορεί να βυθιστεί - Μ 16 (χωρίς αναρρόφηση σκόνης) | ||
| για τοιχοποιία | ∅ 68 mm | 35473000 |
| ∅ 82 mm | 35471000 | |
| Πέτρα ακονίσματος | 35910000 | |
| Ηλεκτρική σκούπα υγρού/στεγνού ESS 35 MP | 09931000 | |
Πεδίο εφαρμογής της παράδοσης
EHD 1500:
Μηχανή διαμαντένιας διάτρησης πυρήνα με οδηγίες λειτουργίας σε θήκη μεταφοράς.
EHD 1500 Set:
Διαμαντένιο τρυπάνι πυρήνα με αναρρόφηση σκόνης ΗΒ, τρυπάνι για αναρρόφηση σκόνης ΗΒ για τοιχοποιία ∅ 82 mm, τρυπάνι κεντραρίσματος ΗΒ και οδηγίες χρήσης σε θήκη μεταφοράς.
Προβλεπόμενη χρήση
Το μηχάνημα ξηρής διάτρησης πυρήνα με διαμάντια EHD 1500 προορίζεται για επαγγελματική χρήση και επιτρέπεται να χρησιμοποιείται μόνο από εκπαιδευμένο προσωπικό. Σε συνδυασμό με ένα σύστημα ξηρής διάτρησης με διαμάντι με απορροφητήρα (κλάση σκόνης Μ), το μηχάνημα προορίζεται για τη διάτρηση τούβλων, αμμοχάλικων τούβλων, ελαφροσκυροδέματος και παρόμοιων υλικών (εκτός από σκυρόδεμα και πέτρα).
Οδηγίες ασφαλείας
Η ασφαλής εργασία με τη συσκευή είναι δυνατή μόνο εάν διαβάσετε πλήρως τις οδηγίες λειτουργίας και ακολουθήσετε αυστηρά τις οδηγίες που περιέχονται σε αυτές.
Πρέπει επίσης να τηρούνται οι γενικές οδηγίες ασφαλείας που περιέχονται στο συνημμένο φυλλάδιο. Λάβετε πρακτικές οδηγίες πριν χρησιμοποιήσετε τη συσκευή για πρώτη φορά. Φυλάξτε όλες τις πληροφορίες ασφαλείας και τις οδηγίες για μελλοντική αναφορά.
Εάν το καλώδιο σύνδεσης υποστεί ζημιά ή κοπεί κατά τη διάρκεια της εργασίας, μην το αγγίξετε, αλλά τραβήξτε αμέσως το φις από το ρεύμα. Ποτέ μη λειτουργείτε τη συσκευή με κατεστραμμένο καλώδιο σύνδεσης.
Η συσκευή δεν πρέπει να είναι υγρή και δεν πρέπει να λειτουργεί σε υγρό περιβάλλον.
▪ Μην εργάζεστε σε δυνητικά εκρηκτικές ατμόσφαιρες.
■ Μην εργάζεστε σε σκάλες.
■ Μην εργάζεστε σε υλικά που περιέχουν αμίαντο.
- Μη μεταφέρετε ποτέ τη συσκευή από το καλώδιο και ελέγχετε τη συσκευή, το καλώδιο και το φις πριν από κάθε χρήση. Επιδιορθώνετε τις ζημιές μόνο από ειδικό. Τοποθετείτε το φις στην πρίζα μόνο όταν το μηχάνημα είναι απενεργοποιημένο.
■ Μην πειράζετε τη συσκευή.
- Αποσυνδέστε το φις από την πρίζα και βεβαιωθείτε ότι ο διακόπτης είναι απενεργοποιημένος εάν το πυρηνικό τρυπάνι παραμείνει χωρίς επίβλεψη, π.χ. κατά τη διάρκεια εργασιών συναρμολόγησης και αποσυναρμολόγησης, σε περίπτωση διακοπής ρεύματος, κατά την τοποθέτηση ή την τοποθέτηση ενός εξαρτήματος.
- Απενεργοποιήστε το μηχάνημα εάν σταματήσει για οποιονδήποτε λόγο. Με αυτόν τον τρόπο θα αποτρέψετε την ξαφνική εκκίνησή του όταν είναι αφύλακτο.
- Μην χρησιμοποιείτε τη συσκευή εάν οποιοδήποτε μέρος του περιβλήματος είναι ελαττωματικό ή εάν ο διακόπτης, το καλώδιο τροφοδοσίας ή το φις έχουν υποστεί ζημιά.
■ Να οδηγείτε πάντα το καλώδιο δικτύου, το καλώδιο προέκτασης και τον εύκαμπτο σωλήνα αναρρόφησης προς τα πίσω μακριά από τη συσκευή όταν εργάζεστε. - Τα ηλεκτρικά εργαλεία πρέπει να επιθεωρούνται οπτικά από ειδικό σε τακτά χρονικά διαστήματα.
- Αφού διακόψετε την εργασία σας, θέστε σε λειτουργία το τρυπάνι πυρήνα μόνο αφού βεβαιωθείτε ότι το τρυπάνι μπορεί να περιστραφεί ελεύθερα.
▪ Διατηρείτε τις λαβές στεγνές, καθαρές και απαλλαγμένες από λάδια και γράσα.
▪ Mην πιάνετε το χέρι σας στα περιστρεφόμενα μέρη.
▪ Άτομα κάτω των 16 ετών δεν πρέπει να χρησιμοποιούν τη συσκευή. - Ο χρήστης και τα άτομα που βρίσκονται κοντά πρέπει να φορούν κατάλληλα γυαλιά ασφαλείας, προστατευτικό καπέλο, προστατευτικά ακοής, προστατευτικά γάντια, μάσκα σκόνης και προστατευτικά υποδήματα κατά τη χρήση της συσκευής.
- Η συσκευή επιτρέπεται να χρησιμοποιείται μόνο με δύο χέρια ή σε βάση για τρυπάνι. Κατά τον χειροκίνητο χειρισμό, κρατάτε πάντα τη συσκευή και με τα δύο χέρια και στέκεστε σταθερά. Προσέξτε τη ροπή αντίδρασης του μηχανήματος σε περίπτωση εμπλοκής.
- Προχωρήστε με προσοχή και μην χρησιμοποιείτε τη συσκευή εάν δεν είστε συγκεντρωμένοι.
- Κρατάτε τη συσκευή από τις μονωμένες επιφάνειες λαβής όταν εκτελείτε εργασίες όπου το εργαλείο μπορεί να έρθει σε επαφή με κρυφά καλώδια ρεύματος ή με το δικό του καλώδιο ρεύματος. Η επαφή με καλώδιο υπό τάση μπορεί επίσης να ενεργοποιήσει τα μεταλλικά μέρη της συσκευής και να προκαλέσει ηλεκτροπληξία.
Για περαιτέρω οδηγίες ασφαλείας, ανατρέξτε στο παράρτημα!
Ηλεκτρική σύνδεση
Το EHD 1500 έχει σχεδιαστεί για την κατηγορία προστασίας II.
Το μηχάνημα είναι εξοπλισμένο με περιοριστή ρεύματος εκκίνησης. Αυτό αποτρέπει την ακούσια ενεργοποίηση των ταχέως ενεργοποιούμενων διακοπτών. Πριν από τη θέση σε λειτουργία, ελέγξτε ότι η τάση δικτύου και η
συχνότητα δικτύου αντιστοιχούν στις προδιαγραφές της πινακίδας τύπου. Αποκλίσεις τάσης της τάξης του +6 % και -10 % είναι επιτρεπτές.
Επιτρέπεται η χρήση μόνο καλωδίων προέκτασης με επαρκή διατομή, καθώς μια ανεπαρκής διατομή μπορεί να οδηγήσει σε υπερβολική απώλεια ισχύος και υπερθέρμανση του μηχανήματος και του καλωδίου.
Συνιστώμενες ελάχιστες διατομές και μέγιστα μήκη καλωδίων
| Τάση δικτύου | Διατομή σε mm2 | |
| 1,5 | 2,5 | |
| 110V | 20 m | 40 m |
| 230V | 50 m | 80 m |
Πρόσθετη λαβή
Το EHD 1500 μπορεί να λειτουργήσει μόνο σε συνδυασμό με την πρόσθετη λαβή ή στη βάση του τρυπανιού.
Αυτή προσαρτάται στο λαιμό του κιβωτίου ταχυτήτων από μπροστά, φέρεται στην επιθυμητή θέση και σφίγγεται περιστρέφοντας τη λαβή.
Διακόπτης on/off
Στιγμιαία μεταγωγή
Ενεργοποίηση: Πατήστε το διακόπτη on/off.
Απενεργοποίηση: Αφήστε τον διακόπτη ενεργοποίησης / απενεργοποίησης.
Συνεχής εναλλαγή
Ενεργοποίηση: Πατήστε το διακόπτη οη/off και ασφαλίστε τον στην πατημένη θέση με το κουμπί ασφάλισης.
Απενεργοποίηση: Πιέστε ξανά το διακόπτη on/off και αφήστε τον.
Προσοχή!
Χρησιμοποιείτε το κουμπί ασφάλισης μόνο στη
λειτουργία στάσης. Απαγορεύεται η χρήση σε χειροκίνητη λειτουργία.
Κάθε φορά που το μηχάνημα ακινητοποιείται ή
διακόπτεται η παροχή ρεύματος, το κουμπί ασφάλισης
πρέπει να απελευθερώνεται αμέσως πατώντας τον
διακόπτη on/off.
Το μηχάνημα είναι εξοπλισμένο με ηλεκτρονικό διακόπτη.
Η ταχύτητα μπορεί να ρυθμιστεί με το πάτημα ενός κουμπιού.
Συνιστάται η χρήση για ευκολότερη διάτρηση. Η συνεχής λειτουργία με μειωμένη ταχύτητα οδηγεί σε υπερφόρτωση, καθώς ο κινητήρας έχει τότε στη διάθεσή του λιγότερο αέρα ψύξης και συνεπώς υπερθερμαίνεται πολύ πιο γρήγορα. Ένα σύντομο αναβοσβήσιμο της ένδειξης υπερφόρτωσης κατά την ενεργοποίηση είναι φυσιολογικό.
Κομμάτια πυρήνα
Το EHD 1500 διαθέτει άξονα με εξωτερικό σπείρωμα M18. Ένα στέλεχος τοποθέτησης (αρ. παραγγελίας 35512000) διατίθεται ως αξεσουάρ για μύτες πυρήνα με εσωτερικό σπείρωμα M16.
Το σετ EHD 1500 διαθέτει σύστημα αναρρόφησης σκόνης για μύτες πυρήνων με εσωτερικό σπείρωμα M16 και τα αντίστοιχα ανοίγματα αναρρόφησης.
(Αρ. παραγγελίας 35472000, 35474000, 35475000, 35476000)
Βεβαιωθείτε ότι τα διαμαντένια τμήματα παρέχουν επαρκή απόσταση από το σώμα του πυρηνοτρύπανου.
Αλλαγή τρυπανιών
Προσοχή!
Το εργαλείο μπορεί να θερμανθεί κατά τη χρήση ή το ακόνισμα.
Μπορεί να κάψετε τα χέρια σας ή να κοπείτε ή να σκιστείτε στα τμήματα.
Επομένως, φοράτε πάντα προστατευτικά γάντια όταν αλλάζετε εργαλεία.
Ο άξονας του τρυπανιού είναι εξοπλισμένος με δεξιόστροφο σπείρωμα.
Χρησιμοποιείτε πάντα ένα ανοιχτό κλειδί 24 mm ως αντικλείδι, το οποίο τοποθετείται στον άξονα του τρυπανιού.
Σε καμία περίπτωση δεν πρέπει να χαλαρώνετε το κοπτικό πυρήνα με χτυπήματα (σφυρί), καθώς αυτό μπορεί να προκαλέσει ζημιά στο τρυπάνι πυρήνα.

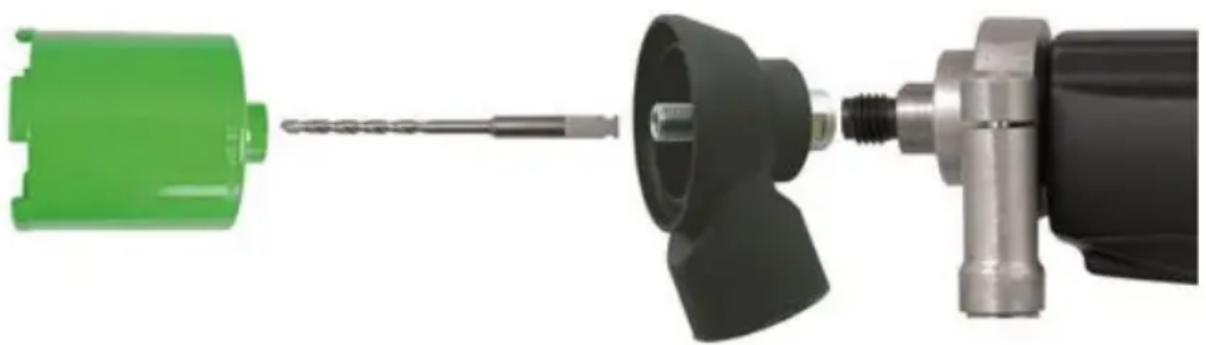

Γεωτρήσεις
Η σκόνη που παράγεται κατά την εργασία είναι επιβλαβής για την υγεία. Για το λόγο αυτό, πρέπει να χρησιμοποιείται απορροφητήρας σκόνης (κατηγορία σκόνης Μ) ή να φοράτε μάσκα σκόνης κατά τη διάτρηση με ξηρό τρυπάνι. Η αντίστοιχη ηλεκτρική σκούπα υγρού/στεγνού ESS 35 MP διατίθεται ως αξεσουάρ. Η χρήση απορροφητήρα σκόνης αποτελεί επίσης προϋπόθεση για τη βέλτιστη απόδοση κοπής του τρυπανιού (ψύξη με αέρα). Για την επιλογή των κατάλληλων κοπτικών για διάφορα υλικά, ανατρέξτε στις πληροφορίες που παρέχει ο κατασκευαστής του κοπτικού.
Τοποθετήστε το κεντρικό τρυπάνι έτσι ώστε να εισχωρήσει στον άξονα εργασίας του συστήματος αναρρόφησης σκόνης.
Βιδώστε την κατάλληλη ξηρή σφήνα πυρήνα στον άξονα εργασίας της μονάδας αναρρόφησης σκόνης.
Πατήστε το διακόπτη ον/οff και τρυπήστε μέχρι τα τμήματα να εισχωρήσουν περίπου 5 mm στο υλικό που πρόκειται να τρυπηθεί. Αφαιρέστε το κεντρικό τρυπάνι. Τοποθετήστε το κεντρικό τρυπάνι στο υπάρχον αυλάκι και ολοκληρώστε τη διάτρηση.
Ρυθμίστε την ταχύτητα πρόωσης ανάλογα με τη διάμετρο της κόμης και την ισχύ του μηχανήματος. Εάν το εργαλείο διάτρησης μπλοκάρει, μην προσπαθήσετε να το χαλαρώσετε ενεργοποιώντας και απενεργοποιώντας το μηχάνημα. Αυτό θα οδηγήσει σε πρόωρη φθορά του συμπλέκτη ολίσθησης ασφαλείας. Απενεργοποιήστε αμέσως το μηχάνημα και χαλαρώστε το κοπτικό πυρήνα περιστρέφοντάς το δεξιόστροφα και αριστερόστροφα με ένα κατάλληλο κλειδί. Τραβήξτε προσεκτικά το μηχάνημα έξω από την οπή διάτρησης.
Προστασία από υπερφόρτωση
Για την προστασία του χειριστή, του κινητήρα και του τρυπανιού, το μηχάνημα είναι εξοπλισμένο με μηχανική, ηλεκτρονική και θερμική προστασία υπερφόρτωσης.
Μηχανική: Σε περίπτωση ξαφνικής εμπλοκής του τρυπανιού, η επαναφορά του μηχανήματος περιορίζεται σε μια ροπή αντίδρασης που μπορεί να ελεγχθεί από τον χειριστή μέσω ενός συμπλέκτη ολίσθησης.
Ηλεκτρονικά:
Μια δίοδος εκπομπής φωτός είναι ενσωματωμένη στη λαβή του διακόπτη ως ένδειξη υπερφόρτωσης για να προειδοποιεί τον χειριστή ότι το τρυπάνι είναι υπερφορτωμένο, εάν η δύναμη τροφοδοσίας είναι πολύ υψηλή. Δεν υπάρχει ένδειξη στο ρελαντί και υπό κανονικό φορτίο. Σε περίπτωση υπερφόρτωσης, η δίοδος ανάβει με κόκκινο χρώμα. Σε αυτή την περίπτωση, το μηχάνημα πρέπει να αποφορτιστεί. Εάν η κόκκινη ένδειξη αγνοηθεί για μεγαλύτερο χρονικό διάστημα, το μηχάνημα απενεργοποιείται αυτόματα από τα ηλεκτρονικά. Μετά την αποφόρτιση του φορτίου και την εκ νέου απενεργοποίηση και ενεργοποίηση του διακόπτη της συσκευής, η εργασία μπορεί να συνεχιστεί κανονικά..
Θερμικό:
Ένα θερμοστοιχείο χρησιμοποιείται για την προστασία του κινητήρα από καταστροφή σε περίπτωση παρατεταμένης υπερφόρτωσης. Και εδώ, ο χρήστης προειδοποιείται από την ένδειξη υπερφόρτωσης. Η ένδειξη αναβοσβήνει με κόκκινο χρώμα λίγο πριν από την επίτευξη της υπερθερμοκρασίας. Εάν δεν τηρηθεί αυτή η ένδειξη, το μηχάνημα απενεργοποιείται αυτόματα και μπορεί να επανεκκινήσει μόνο αφού κρυώσει (περίπου 2 λεπτά). Η ένδειξη υπερφόρτωσης αναβοσβήνει με κόκκινο χρώμα έως ότου το μηχάνημα κρυώσει επαρκώς και μπορεί να επανεκκινήσει. Ο χρόνος ψύξης εξαρτάται από τη θέρμανση της περιέλιξης του κινητήρα και τη θερμοκρασία περιβάλλοντος.
Συμπλέκτης ασφαλείας
Ο συμπλέκτης ολίσθησης πρέπει να απορροφά τους κραδασμούς και τα υπερβολικά φορτία.
Για να διατηρήσει τη λειτουργικότητά του, δεν πρέπει να ολισθαίνει για περισσότερο από 2 δευτερόλεπτα. Μπορεί να αντικατασταθεί από εξουσιοδοτημένο εξειδικευμένο συνεργείο σε περίπτωση υπερβολικής φθοράς.
Φροντίδα και συντήρηση
Τραβάτε πάντα το φις από το φις δικτύου πριν ξεκινήσετε εργασίες συντήρησης ή επισκευής!
Οι επισκευές επιτρέπεται να πραγματοποιούνται μόνο από εξειδικευμένο προσωπικό με την κατάλληλη εκπαίδευση και εμπειρία. Η συσκευή πρέπει να ελέγχεται από εξειδικευμένο ηλεκτρολόγο μετά από κάθε επισκευή.
Το ηλεκτρικό εργαλείο έχει σχεδιαστεί έτσι ώστε να απαιτεί ελάχιστη φροντίδα και συντήρηση. Ωστόσο, πρέπει πάντα να τηρούνται τα ακόλουθα σημεία:
- Το ηλεκτρικό εργαλείο και οι σχισμές εξαερισμού πρέπει πάντα να διατηρούνται καθαρά.
Κατά την εργασία, βεβαιωθείτε ότι δεν εισέρχονται ξένα αντικείμενα στο εσωτερικό του ηλεκτρικού εργαλείου. - Ελέγχετε το διακόπτη, το καλώδιο και το φις από εξειδικευμένο ηλεκτρολόγο κάθε τρεις μήνες.
Η υπηρεσία εξυπηρέτησης πελατών θα απαντήσει στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας και σχετικά με τα ανταλλακτικά.
Η ομάδα συμβουλών εφαρμογής της EIBENSTOCK θα χαρεί να σας βοηθήσει σε οποιαδήποτε απορία έχετε σχετικά με τα προϊόντα μας και τα εξαρτήματά τους.
Προστασία του περιβάλλοντος
Ανάκτηση πρώτων υλών αντί για διάθεση αποβλήτων
Για την αποφυγή ζημιών κατά τη μεταφορά, η συσκευή πρέπει να παραδίδεται σε ανθεκτική συσκευασία. Η συσκευασία, η συσκευή και τα αξεσουάρ είναι κατασκευασμένα από ανακυκλώσιμα υλικά, γεγονός που επιτρέπει τη φιλική προς το περιβάλλον, μεμονωμένη απόρριψη μέσω των παρεχόμενων εγκαταστάσεων συλλογής.
Μόνο για τις χώρες της ΕΕ
Μην πετάτε τα ηλεκτρικά εργαλεία στα οικιακά απορρίμματα!
Σύμφωνα με την ευρωπαϊκή οδηγία 2012/19/ΕΕ για τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού και τη μεταφορά της στο εθνικό δίκαιο, τα χρησιμοποιημένα ηλεκτρικά εργαλεία πρέπει να συλλέγονται χωριστά και να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον
Θόρυβος / Δονήσεις
Μετρούμενες τιμές θορύβου που προσδιορίζονται σύμφωνα με το πρότυπο EN 62841-2-1.
Το σταθμισμένο κατά Α επίπεδο θορύβου του ηλεκτρικού εργαλείου είναι τυπικά:
Επίπεδο ηχητικής πίεσης L pA 88 dB(A)
Επίπεδο ηχητικής ισχύος L wA 91 dB(A)
Αβεβαιότητα Κ 3 dB
Φορέστε προστασία ακοής!
Οι συνολικές τιμές δόνησης α ή και η αβεβαιότητα Κ προσδιορίζονται σύμφωνα με το πρότυπο EN 62841-2-1:
τιμή εκπομπής κραδασμών α _h 1,9 m/s ^2
Αβεβαιότητα K 0,3 m/s ^2
Το καθορισμένο επίπεδο κραδασμών αντιπροσωπεύει τις κύριες εφαρμογές του ηλεκτρικού εργαλείου. Ωστόσο, εάν το ηλεκτρικό εργαλείο χρησιμοποιείται για άλλες εφαρμογές, με διαφορετικά εργαλεία εισαγωγής ή ανεπαρκή συντήρηση, το επίπεδο κραδασμών ενδέχεται να αποκλίνει. Αυτό μπορεί να αυξήσει σημαντικά το φορτίο κραδασμών καθ' όλη τη διάρκεια της περιόδου εργασίας. Για την ακριβή εκτίμηση του φορτίου κραδασμών, θα πρέπει να λαμβάνονται υπόψη και οι χρόνοι κατά τους οποίους η συσκευή είναι απενεργοποιημένη ή λειτουργεί αλλά δεν χρησιμοποιείται στην πραγματικότητα. Αυτό μπορεί να μειώσει σημαντικά το φορτίο κραδασμών κατά τη διάρκεια ολόκληρης της περιόδου εργασίας. Καθορίστε πρόσθετα μέτρα ασφαλείας για την προστασία του χειριστή από τις επιπτώσεις των δονήσεων, όπως Συντήρηση του ηλεκτρικού εργαλείου και των εργαλείων εισαγωγής, διατήρηση των χεριών ζεστά, οργάνωση των διαδικασιών εργασίας.
Προστασία από τη σκόνη
Η σκόνη από υλικά όπως η βαφή με βάση το μόλυβδο, ορισμένα είδη ξύλου, ορυκτά και μέταλλα μπορεί να είναι επιβλαβής για την υγεία. Το άγγιγμα ή η εισπνοή των σκονών μπορεί να προκαλέσει αλλεργικές αντιδράσεις ή/και αναπνευστικές παθήσεις στον χρήστη ή σε άτομα που βρίσκονται κοντά. Ορισμένες σκόνες, όπως η σκόνη δρυός ή οξιάς, θεωρούνται καρκινογόνες, ιδίως σε συνδυασμό με πρόσθετα για την επεξεργασία του ξύλου (χρωμικά, συντηρητικά ξύλου). Το υλικό που περιέχει αμίαντο επιτρέπεται να χειρίζεται μόνο από ειδικούς.
- Χρησιμοποιήστε σύστημα αναρρόφησης σκόνης.
Για να επιτύχετε υψηλό βαθμό απορρόφησης της σκόνης, χρησιμοποιήστε μαζί με αυτό το ηλεκτρικό εργαλείο μια βιομηχανική σκούπα (κατηγορία σκόνης Μ) για σκόνη ξύλου ή/και ορυκτής σκόνης.
▪ Βεβαιωθείτε ότι ο χώρος εργασίας αερίζεται καλά. - Συνιστάται να φοράτε αναπνευστική συσκευή με κλάση φίλτρου P2.
Εγγύηση
Σύμφωνα με τους Γενικούς Όρους και Προϋποθέσεις Παράδοσης, ισχύει περίοδος εγγύησης 12 μηνών για υλικά ελαττώματα σε συναλλαγές με επιχειρηματίες (απόδειξη με τιμολόγιο ή δελτίο αποστολής).
Αυτό δεν ισχύει για βλάβες που προκαλούνται από φυσική φθορά, υπερβολική χρήση ή ακατάλληλο χειρισμό. Οι ζημιές που προκαλούνται από υλικά ή κατασκευαστικά ελαττώματα αποκαθίστανται δωρεάν με επισκευή ή αντικατάσταση. Οι καταγγελίες μπορούν να αναγνωριστούν μόνο εάν η συσκευή αποσταλεί στον προμηθευτή ή σε εξουσιοδοτημένο συνεργείο της Eibenstock σε αδιαίρετη κατάσταση.
ΕΕ - Δήλωση συμμόρφωσης
Δηλώνουμε με αποκλειστική μας ευθύνη ότι το διαμαντένιο μηχάνημα ξηρής πυρηνοληψίας EHD 1500 που περιγράφεται στην ενότητα "Τεχνικά στοιχεία" συμμορφώνεται με τα ακόλουθα πρότυπα ή τυποποιητικά έγγραφα:
EN 62841-1:2015
EN 62841-2-1:2018+A11:2019
EN 55014-1:2017+A11:2020
EN 55014-2:2015
EN 61000-3-2:2019
EN 61000-3-3:2013+A1:2019
EN IEC 63000:2018
σύμφωνα με τους κανονισμούς 2011/65/ΕΕ, 2014/30/ΕΕ, 2006/42/EK
Επισυνάπτεται τεχνικός φάκελος (2006/42/EK):
