| Produkttyp | Diamantkernbohrmaschine |
| Marke | Eibenstock |
| Modell | EHD 1500 |
| Nennspannung | 230 V ~ |
| Leistungsaufnahme | 1500 W |
| Nennstrom | 6,9 A |
| Leerlaufdrehzahl | 0 - 3700 min⁻¹ |
| Lastdrehzahl | 0 - 2000 min⁻¹ |
| Frequenz | 50/60 Hz |
| Max. Bohrdurchmesser | 82 mm |
| Werkzeugaufnahme | M 18 |
| Spannhalsdurchmesser ∅ | 46 mm |
| Schutzklasse | II (Schutzisolierung) |
| Schutzart | IP 20 |
| Gewicht | 3,8 kg |
| Schalldruckpegel LpA | 88 dB(A) |
| Schallleistungspegel LwA | 91 dB(A) |
| Vibrationsemissionswert ah | 1,9 m/s² |
| Überlastschutz | Mechanisch, elektronisch und thermisch |
| Staubabsaugsystem | Kompatibel mit M16-Bohrern (optional) |
| Lieferumfang (Set) | Diamantbohrmaschine, Staubabsaugsystem HB, Trockenbohrkronen ∅ 82 mm, Zentrierbohrer, Betriebsanleitung, Koffer |
Häufig gestellte Fragen - EHD 1500 Eibenstock
Benutzerfragen zu EHD 1500 Eibenstock
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Bohrmaschine kostenlos im PDF-Format! Finden Sie Ihr Handbuch EHD 1500 - Eibenstock und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. EHD 1500 von der Marke Eibenstock.
BEDIENUNGSANLEITUNG EHD 1500 Eibenstock
EIBENSTOCK Elektrowerkzeuge
D Originalbetriebsanleitung...... Seite 3
Wichtige Anweisungen und Warnhinweise sind durch Symbole an der Maschine gekennzeichnet:
Vor Inbetriebnahme der Maschine Bedienungsanleitung lesen.
Arbeiten Sie konzentriert und lassen Sie Sorgfalt walten. Halten Sie Ihren Arbeitsplatz sauber und vermeiden Sie Gefahrensituationen.
Vorkehrungen zum Schutz des Bedieners treffen.
Um sich zu schützen, wird empfohlen, die folgenden Schutzmaßnahmen zu ergreifen:
Gehörschutz benutzen
Augenschutz benutzen
Schutzhelm benutzen
Schutzhandschuhe benutzen
Schutzschuhe benutzen
Staubmaske tragen
Warnung vor allgemeiner Gefahr
Warnung vor gefährlicher elektrischer Spannung
Warnung vor heißer Oberfläche
Maschine, Bohrkrone und Bohrständer sind schwer – Vorsicht Quetschgefahr
Technische Daten
Diamant-Trocken-Kernbohrmaschine EHD 1500
| Nennspannung: | 230 V ~ | |
| Leistungsaufnahme: | 1500 W | |
| Nennstrom: | 6,9 A | |
| Nenndrehzahl: | 0 - 2000 min ^-1 | |
| Leerlaufdrehzahl: | 0 - 3700 min ^-1 | |
| Frequenz: | 50/60 Hz | |
| max. Bohrdurchmesser: | 82 mm | |
| Werkzeugaufnahme: | M 18 | |
| Spannhalsdurchmesser: | 46 mm | |
| Schutzklasse: | II | |
| Schutzgrad: | IP 20 | |
| Gewicht: | ca. 3,8 kg | |
| Funkentstörung nach: | EN 55014 und EN 61000 | |
| Bestellnummer | EHD 1500: | EHD 1500 Set |
| 03E11000 | 03E13000 | |
Lieferbares Sonderzubehör:
| Artikel | Bestell No | |
| Staubabsaugung HB M18 | 35242000 | |
| Zentrierbohrer HB | 35614000 | |
| Dosensenker - M 16 (für Staubabsaugung HB) | ||
| für Mauerwerk | ∅ 68 mm | 35474000 |
| ∅ 82 mm | 35472000 | |
| für Kalksandstein | ∅ 68 mm | 35475000 |
| ∅ 82 mm | 35476000 | |
| Aufnahmeschaft H M18i – M 16a | 35512000 | |
| Dosensenker – M 16 (ohne Staubabsaugung) | ||
| für Mauerwerk | ∅ 68 mm | 35473000 |
| ∅ 82 mm | 35471000 | |
| Schärfstein | 35910000 | |
| Nass/Trockensauger ESS 35 MP | 09931000 | |
Lieferumfang
EHD 1500:
Diamantkernbohrmaschine mit Bedienungsanleitung im Transportkoffer.
EHD 1500 Set:
Diamantkernbohrmaschine mit Staubabsaugung HB, Dosensenker für Staubabsaugung HB für Mauerwerk ∅ 82 mm, Zentrierbohrer HB und Bedienungsanleitung im Transportkoffer.
Bestimmungsgemäßer Gebrauch
Die Diamant-Trocken-Kernbohrmaschine EHD 1500 ist für den professionellen Einsatz bestimmt und darf nur von unterwiesenen Personen bedient werden. In Verbindung mit einem Diamant- Trockenbohrsystem mit Staubsauger (Staubklasse M) ist die Maschine zum Bohren von Ziegel, Kalksandstein, Porenbeton u.ä. (Beton und Stein ausgenommen) bestimmt.
Sicherheitshinweise
Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die Bedienungsanleitung vollständig lesen und die darin enthaltenen Anweisungen strikt befolgen.
Zusätzlich müssen die allgemeinen Sicherheitshinweise im beigelegten Heft befolgt werden. Lassen Sie sich vor dem ersten Gebrauch praktisch einweisen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Wird bei der Arbeit die Anschlussleitung beschädigt oder durchtrennt, diese nicht berühren, sondern sofort den Netzstecker ziehen. Gerät niemals mit beschädigter Anschlussleitung betreiben.
Das Gerät darf nicht feucht sein und nicht in feuchter Umgebung betrieben werden.
- Arbeiten Sie nicht in explosionsgefährdeter Umgebung.
- Arbeiten Sie nicht auf Leitern.
- Asbesthaltige Materialien dürfen nicht bearbeitet werden.
- Tragen Sie das Gerät niemals am Kabel und überprüfen Sie vor jeder Benutzung Gerät, Kabel und Stecker. Lassen Sie Schäden nur von einem Fachmann beseitigen. Stecker nur bei ausgeschalteter Maschine in die Steckdose stecken.
- Manipulationen am Gerät sind nicht erlaubt.
- Ziehen Sie den Netzstecker, und überprüfen Sie, dass der Schalter ausgeschaltet ist, wenn die Kernbohrmaschine unbeaufsichtigt bleibt, z.B. bei Auf- und Abbauarbeiten, bei Spannungsausfall, beim Einsetzen bzw. bei der Montage eines Zubehörteiles.
- Schalten Sie die Maschine ab, wenn Sie aus irgendeinem Grund stehen bleibt. Sie vermeiden damit das plötzliche Anlaufen im unbeaufsichtigten Zustand.
- Benutzen Sie das Gerät nicht, wenn ein Teil des Gehäuses defekt ist, bzw. bei Beschädigungen an Schalter, Zuleitung oder Stecker.
- Führen Sie beim Arbeiten das Netz-, das Verlängerungskabel und den Absaugschlauch immer nach hinten vom Gerät weg.
-
Elektrowerkzeuge müssen in regelmäßigen Abständen einer Sichtprüfung durch den Fachmann unterzogen werden.
-
Schalten Sie nach einer Unterbrechung Ihrer Arbeit die Kernbohrmaschine nur dann ein, nachdem Sie sich davon überzeugt haben, dass sich die Bohrkrone frei drehen lässt.
- Halten Sie die Handgriffe trocken, sauber und frei von Öl und Fett.
- Nicht in rotierende Teile fassen.
- Personen unter 16 Jahren dürfen das Gerät nicht benutzen.
- Der Benutzer und die sich in der Nähe aufhaltenden Personen müssen während der Benutzung des Gerätes eine geeignete Schutzbrille, Schutzhelm, Gehörschutz, Schutzhandschuhe, Staubmaske und Schutzschuhe benutzen.
- Das Gerät darf nur zweihandgeführt oder am Bohrständer eingesetzt werden. Während des Handbetriebes Gerät immer mit beiden Händen halten und einen sicheren Stand einnehmen. Beachten Sie das Reaktionsdrehmoment der Maschine im Blockierfall.
- Gehen Sie überlegt vor und verwenden Sie das Gerät nicht, wenn Sie unkonzentriert sind.
- Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
Weitere Sicherheitshinweise entnehmen Sie bitte der Anlage!
Elektrischer Anschluss
Die EHD 1500 ist in Schutzklasse II ausgeführt.
Die Maschine ist mit einer Anlaufstrombegrenzung ausgestattet. Diese verhindert ein unbeabsichtigtes Auslösen von flinken Sicherungsautomaten. Prüfen Sie vor der Inbetriebnahme, ob Netzspannung und Netzfrequenz mit den Angaben auf dem Typenschild
übereinstimmen. Spannungsabweichungen von +6 % und -10 % sind zulässig. Es dürfen nur Verlängerungskabel mit ausreichendem Querschnitt verwendet werden, da ein zu geringer Querschnitt zu übermäßiger Verlustleistung und Überhitzung von Maschine und Kabel führen kann.
Empfohlene Mindestquerschnitte und maximale Kabellängen
| Netzspannung | Querschnitt in mm^2 | |
| 1,5 | 2,5 | |
| 110V | 20 m | 40 m |
| 230V | 50 m | 80 m |
Zusatzhandgriff
Die EHD 1500 darf nur in Verbindung mit dem Zusatzhandgriff oder am Bohrständer betrieben werden.
Dieser wird von vorn auf den Getriebehals aufgesteckt, in die gewünschte Position gebracht und durch Drehen des Handgriffes fest angezogen.
Ein-/ Ausschalten
Momentschaltung
Einschalten: Ein-Aus-Schalter drücken.
Ausschalten: Ein-Aus-Schalter loslassen.
Dauerschaltung
Einschalten: Ein-Aus-Schalter drücken und in gedrücktem Zustand mit Feststellknopf arretieren.
Ausschalten: Ein-Aus-Schalter erneut drücken und wieder loslassen.
Achtung!
Benutzen Sie den Feststellknopf nur im Ständerbetrieb. Die Anwendung im Handbetrieb ist untersagt.
Bei jedem maschinell bedingten Stillstand oder einer Unterbrechung der Stromversorgung ist der Feststellknopf sofort durch Drücken des Ein-Aus-Schalters zu lösen.
Die Maschine ist mit einem Elektronikschalter ausgerüstet.
Je nach Tastendruck kann damit die Drehzahl reguliert werden.
Die Benutzung empfiehlt sich zum leichteren Anbohren. Ein Dauerbetrieb mit verminderter Drehzahl führt zur Überlastung, da dem Motor dann weniger Kühlluft zur Verfügung steht und dieser dadurch deutlich schneller überhitzt. Ein kurzes Blinken der Überlastanzeige im Moment des Einschaltens ist normal.
Bohrkronen
Die EHD 1500 besitzt eine Spindel mit M18 Außengewinde. Für
Bohrkronen mit M16 Innengewinde ist ein Aufnahmeschaft (Bestell.№ 35512000) als Zubehör erhältlich.
Die EHD 1500 Set verfügt über eine Staubabsaugung für Bohrkronen mit M 16 Innengewinde und den entsprechenden Absaugöffnungen.
(Bestell. № 35472000, 35474000, 35475000, 35476000)
Achten Sie darauf, dass die Diamantsegmente ausreichenden Freischnitt gegenüber dem Bohrkronenkörper gewährleisten.
Bohrkronenwechsel
Vorsicht!
Das Werkzeug kann durch den Einsatz oder durch Schärfen heiß werden. Sie können sich die Hände verbrennen oder sich an den Segmenten schneiden bzw. reißen.
Benutzen Sie für den Werkzeugwechsel deshalb immer Arbeitsschutzhandschuhe.
Die Bohrspindel ist mit Rechtsgewinde ausgestattet.
Als Gegenhalter ist immer ein Maulschlüssel SW 24 zu verwenden, der auf die Bohrspindel aufgesetzt wird.
Auf keinen Fall darf die Bohrkrone mit (Hammer-) Schlägen gelöst werden, da dies zu Schäden an der Kernbohrmaschine führen kann.

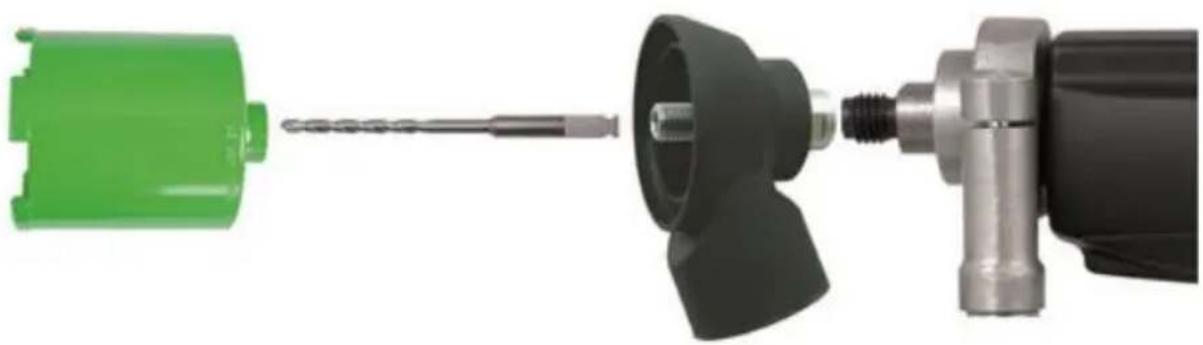

Bohren
Beim Arbeiten entstehender Staub ist gesundheitsschädlich. Bei Trockenbohrungen ist deshalb eine Staubabsaugung (Staubklasse M) zu verwenden bzw. eine Staubmaske zu tragen. Der passende Nass-Trocken-Sauger ESS 35 MP ist als Zubehör erhältlich. Die Verwendung einer Staubabsaugung ist ebenfalls Voraussetzung für eine optimale Schnittleistung der Bohrkrone (Luftkühlung). Für die Auswahl der geeigneten Bohrkronen für unterschiedliche Materialien beachten Sie bitte die Angaben der Bohrkronenhersteller.
Setzen Sie den Zentrierbohrer so ein, dass dieser in der Arbeitsspindel der Staubabsaugung einrastet.
Schrauben Sie die entsprechende Trockenbohrkrone auf die Arbeitsspindel der Staubabsaugung.
Betätigen Sie den Ein/Ausschalter und bohren Sie soweit, bis sich die Segmente ca.5 mm in das zu bohrende Material eingearbeitet haben. Entfernen Sie den Zentrierbohrer. Setzen Sie die Bohrkrone in die vorhandene Rille und beenden Sie die Bohrung.
Passen Sie den Vorschub dem Kronendurchmesser und der Leistung der Maschine an. Sollte das Bohrwerkzeug klemmen, versuchen sie nicht, dieses durch Ein- und Ausschalten der Maschine zu lösen. Dies führt zum vorzeitigen Verschleiß der Sicherheitsrutschkupplung. Schalten Sie die Maschine sofort ab und lösen Sie die Bohrkrone durch Rechts- und Linksdrehen mit einem passenden Maulschlüssel. Ziehen Sie dabei die Maschine vorsichtig aus dem Bohrloch.
Überlastungsschutz
Zum Schutz des Bedieners, des Motors und der Bohrkrone ist die Maschine mit einem mechanischen, elektronischen und thermischen Überlastschutz ausgestattet.
Mechanisch: Bei einem plötzlichen Verklemmen der Bohrkrone wird der Rückschlag der Maschine mittels einer Rutschkupplung auf ein für den Bediener beherrschbares Reaktionsmoment begrenzt.
Elektronisch:
Zur Warnung des Bedieners vor Überlastung des Bohrgerätes bei zu großer Vorschubkraft ist im Schaltergriff eine Leuchtdiode als Überlastanzeige eingebaut. Im Leerlauf und bei normaler Belastung erfolgt keine Anzeige. Bei einer Überlastung leuchtet die Diode rot. In diesem Falle ist die Maschine zu entlasten. Bei längerer Nichtbeachtung der roten Anzeige erfolgt über die Elektronik eine selbständige Abschaltung der Maschine. Nach Entlastung und Aus- und Wiedereinschalten des Geräteschalters kann normal weitergearbeitet werden.
Thermisch: Mit
Hilfe eines Thermoelementes wird der Motor bei anhaltender Überlastung vor Zerstörung geschützt. Auch hier wird der Anwender durch die Überlastanzeige gewarnt. Kurz vor Erreichen der Übertemperatur blinkt die Anzeige rot. Bei Nichtbeachtung schaltet die Maschine selbstständig ab und kann erst nach entsprechender Abkühlung (ca. 2 Minuten) wieder in Betrieb genommen werden. Die Überlastanzeige blinkt solange, bis die Maschine ausreichend abgekühlt ist und wieder in Betrieb genommen werden kann. Die Abkühlzeit ist abhängig von der Erwärmung der Motorwicklung und der Umgebungstemperatur.
Sicherheitskupplung
Die Rutschkupplung soll Stöße und übermäßige Belastung abfangen. Um ihre Funktionsfähigkeit zu erhalten, sollte sie max. 2 s durchrutschen. Sie kann bei übermäßigem Verschleiß von einer autorisierten Fachwerkstatt ersetzt werden.
Pflege und Wartung
Vor Beginn der Wartungs- oder Reparaturarbeiten unbedingt Netzstecker ziehen!
Reparaturen dürfen nur von qualifiziertem, auf Grund seiner Ausbildung und Erfahrung geeignetem Personal durchgeführt werden. Das Gerät ist nach jeder Reparatur von einer Elektrofachkraft zu überprüfen.
Das Elektrowerkzeug ist so konstruiert, dass ein Minimum an Pflege und Wartung erforderlich ist. Folgende Punkte sind jedoch stets zu beachten:
- Das Elektrowerkzeug und die Lüftungsschlitze sind stets sauber zu halten.
- Bei der Arbeit ist darauf zu achten, dass keine Fremdkörper in das Innere des Elektrowerkzeuges gelangen.
- Vierteljährlich Schalter, Kabel und Stecker vom Elektrofachmann überprüfen lassen.
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen.
Das EIBENSTOCK-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör.
Rohstoffrückgewinnung statt Müllentsorgung
Zur Vermeidung von Transportschäden muss das Gerät in einer stabilen Verpackung ausgeliefert werden. Verpackung sowie Gerät und Zubehör sind aus recyclefähigen Materialien hergestellt, wodurch eine umweltgerechte, sortenreine Entsorgung über die angebotenen Sammeleinrichtungen ermöglicht wird.
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
Nur für Deutschland:
Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber zur unentgeltlichen Rücknahme von Altgeräten verpflichtet.
Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 m² sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,
-
bei der Abgabe eines neuen Elektro- oder Elektronikgeräts an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dort durch Auslieferung die Abgabe erfolgt: In diesem Fall ist die Abholung des Altgeräts für den Endnutzer unentgeltlich; und
-
auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt. Der Vertreiber hat beim Abschluss des Kaufvertrags für das neue Elektro- oder Elektronikgerät den Endnutzer über die Möglichkeit zur unentgeltlichen Rückgabe bzw. Abholung des Altgeräts zu informieren und den Endnutzer nach seiner Absicht zu befragen, ob bei der Auslieferung des neuen Geräts ein Altgerät zurückgegeben wird.
Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandflächen mindestens 800 m² betragen, wobei die unentgeltliche Abholung auf Elektro- und Elektronikgeräte der Kategorien 1 (Wärmeüberträger), 2 (Bildschirmgeräte) und 4 (Großgeräte mit mindestens einer äußeren Abmessung über 50 cm) beschränkt ist.
Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, die der Endnutzer zurückgeben will, ohne ein neues Gerät zu kaufen.
Geräusch / Vibration
Messwerte für Geräusch ermittelt entsprechend EN 62841-2-1.
Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise:
Schalldruckpegel L_pA 88 dB(A)
Schallleistungspegel L_wA 91 dB(A)
Unsicherheit K 3 dB
Gehörschutz tragen!
Schwingungsgesamtwerte a_h und Unsicherheit K ermittelt entsprechend EN 62841-2-1:
Schwingungsemissionswert a_h 1,9 m/s ^2
Unsicherheit K 0,3 m/s²
Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.
Staubschutz
Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden.
■ Benutzen Sie eine Staubabsaugung.
- Um einen hohen Grad der Staubabsaugung zu erreichen, verwenden Sie einen Industriestaubsauger (Staubklasse M) für Holz und/oder Mineralstaub gemeinsam mit diesem Elektrowerkzeug.
- Sorgen Sie für gute Belüftung des Arbeitsplatzes.
- Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.
Gewährleistung
Gemäß unseren Allgemeinen Lieferbedingungen gilt im Geschäftsverkehr mit Unternehmern eine Gewährleistungsfrist für Sachmängel von 12 Monaten (Nachweis durch Rechnung oder Lieferschein).
Ausgenommen sind Schäden, die auf natürlichen Verschleiß, Überbeanspruchung oder unsachgemäße Behandlung zurückzuführen sind. Schäden, die auf Material- oder Fabrikationsfehler zurückzuführen sind, werden kostenlos durch Nachbesserung oder Ersatzlieferung behoben. Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt an den Lieferer oder eine Vertragswerkstatt Eibenstock eingesandt wird.
EU - Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass die unter „Technische Daten“ beschriebene Diamant-Trocken-Kernbohrmaschine EHD 1500 mit folgenden Normen oder normativen Dokumenten übereinstimmt:
EN 62841-1:2015
EN 62841-2-1:2018+A11:2019
EN 55014-1:2017+A11:2020
EN 55014-2:2015
EN 61000-3-2:2019
EN 61000-3-3:2013+A1:2019
EN IEC 63000:2018
gemäß der Bestimmungen 2011/65/EU, 2014/30/EU, 2006/42/EG
Technische Unterlagen (2006/42/EG) bei:
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
Lothar Lässig Frank Markert
Änderungen vorbehalten.
ENGLISH
Important information
Rohstoffrückgewinnung statt Müllentsorgung
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
Lothar Lässig Frank Markert
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
Lothar Lässig Frank Markert
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
Lothar Lässig Frank Markert
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
Lothar Lässig Frank Markert
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
Lothar Lässig Frank Markert
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
Lothar Lässig Frank Markert
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
Lothar Lässig Frank Markert
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
Lothar Lässig Frank Markert
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
Lothar Lässig Frank Markert
Änderungen vorbehalten.
ΕΛΛΗΝΙΚΑ
Σημαντικές οδηγίες
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
Lothar Lässig Frank Markert
Änderungen vorbehalten.
Ihr Fachhändler Your specialised dealer Votre revendeur spécialisé Uw gespecialiseerde dealer Din specialiserede forhandler Il tuo rivenditore specializzato Su distribuidor especializado O seu revendedor especializado Váš specializovaný prodejce Twój wyspecjalizowany dealer Ваш специализированный дилер О εξειδικευμένος αντιπρόσωπός σας
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
www.eibenstock.com
+49 (0) 37752 / 5030
