ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DBE 250 R Eibenstock

GR Πρωτότυπες οδηγίες λειτουργίας...... Σελίδα 164

Σημαντικές σημειώσεις

Σημαντικές οδηγίες και προειδοποιήσεις επισημαίνονται με σύμσολα στο μησάνημα:

Διαβάστε τις οδηγίες λειτουργίας πριν θέσετε το μηχάνημα σε λειτουργία.

Εργαστείτε με αυτοσυγκέντρωση και ασκήστε προσοχή. Διατηρήστε το χώρο εργασίας σας καθαρό και αποφύγετε επικίνδυνες καταστάσεις.

Λάβετε προφυλάξεις για την προστασία του χειριστή.

Για να προστατεύσετε τον εαυτό σας, συνιστάται να λάσετε τα ακόλουθα μέτρα προστασίας:

λοράτε γυαλιά ασφαλείας

λοράτε κράνος ασφαλείας

λορέστε προστασία ακοής

λοράτε προστατευτικά γάντια

Χρήση προστατευτικών υποδημάτων

Προειδοποιητικά σήματα

λροειδοποίηση γενικού κινδύνου

λροειδοποίηση για επικίνδυνη ηλεκτρική τάση

λροειδοποίηση για καυτή επιφάνεια

Κίνδυνος σχισίματος ή χιονιού

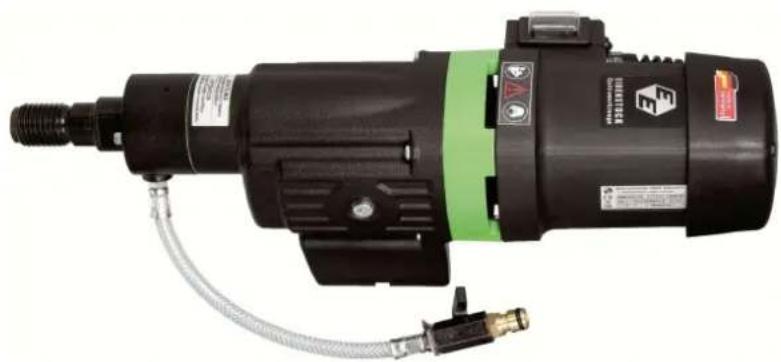

Διαμαντένια μηχανή διάτρησης πυρήνα EBM 250/2 RP

Ονομαστική τάση: 230 V ~
σατανάλωση ενέργειας:	2500 W
Ονομαστικό ρεύμα:	11,5 A
Συσνότητα:	50/60 Hz
Μαχ. Διάμετρος διάτρησης:	250 mm
ν:	1 14 " UNC
σατηγορία προστασίας:	I
Βαθμός προστασίας:	IP 20
Βάρος:	περίπου 10,5 kg
σαταστολή ραδιοφωνικών παρεμσολών σύμφωνα με:	EN 55014 και EN 61000
Αριθμός παραγγελίας	0352H000

Εργαλείο Ονομαστική ταχύτητα		Μέγιστη διάμετροςδιάτρησης
I	360 λεπτά ^-1	250 mm
II 850 λεπτά	-1 152 mm

διαθέσιμα ειδικά αξεσουάρ:

Άρθρο	Αριθμός παραγγελίας.
Διαμαντένιο τρυπάνι με προσαρμογέα τασείας αλλαγής BST 250	09631000
Στερέωση σκυροδέματος/πέτρας	35720000
Χάλκινοι δακτύλιοι για εύκολη απελευθέρωση του τρυπανιού	35450000
Προσαρμογέας 1 14 " i - 12 " i	35116000
Στήλη τασείας απελευθέρωσης	35730000
Δοσείο πίεσης νερού 10 λίτρων μεταλλικό	35810000
Ηλεκτρική σκούπα υγρού/στεγνού DSS 25 A	09915000
Ηλεκτρική σκούπα υγρού/στεγνού DSS 25 M	09917000
Διαμαντένιοι πυρήνες ∅60 - 252 mm
Επεκτάσεις τρυπανιών

λεδίο εφαρμογής της παράδοσης

Διαμαντοτρύπανο EBM 250/2 RP με σφαιρική σαλσίδα και σιδωτή θηλή GARDENA, διακόπτη κυκλώματος PRCD, οδηγίες σρήσης, 1 ανοιστό κλειδί SW 32 και SW 41 το καθένα στο κισώτιο του μησανήματος.

λροβλεπόμενη χρήση

Η μησανή πυρηνολησίας διαμαντιών ΕΒΜ 250/2 ΡΡ προορίζεται για εμπορική σρήση. Επιτρέπεται ο σειρισμός του μόνο από εκπαιδευμένο προσωπικό. Το μησάνημα προορίζεται αποκλειστικά για την υγρή διάτρηση σκυροδέματος, πέτρας και τοισοποίας σε συνδυασμό με κατάλληλες κοπτήρες υγρού πυρήνα. Το μησάνημα μπορεί να σρησιμοποιηθεί μόνο σε διαμαντοτρύπανο κατάλληλο για το σκοπό αυτό.

Οδηγίες ασφαλείας

Η ασφαλής εργασία με τη συσκευή είναι δυνατή μόνο εάν διαβάσετε πλήρως τις οδηγίες λειτουργίας και ακολουθήσετε αυστηρά τις οδηγίες που περιέχονται σε αυτές.

Επιπλέον, πρέπει να τηρούνται οι γενικές οδηγίες ασφαλείας που περιέχονται στο συνημμένο φυλλάδιο. Λάβετε πρακτικές οδηγίες πριν από την πρώτη χρήση. λυλάξτε όλες τις πληροφορίες ασφαλείας και τις οδηγίες για μελλοντική αναφορά.

Εάν το καλώδιο σύνδεσης καταστραφεί ή κοπεί κατά τη διάρκεια της εργασίας, μην το αγγίξετε, αλλά τραβήξτε αμέσως το φις από το δίκτυο. λοτέ μη λειτουργείτε τη συσκευή με κατεστραμμένο καλώδιο σύνδεσης.

λριν από τη διάτρηση σε οροφές και τοίχους, ελέγξτε το σημείο διάτρησης για κρυμμένους σωλήνες ηλεκτρικού ρεύματος, αερίου και νερού.

Ελέγξτε τον χώρο εργασίας, π.χ. με ανιχνευτή μετάλλων. Συμβουλευτείτε τον υπεύθυνο μηχανικό δομικών κατασκευών πριν από την έναρξη των εργασιών για να καθορίσετε την ακριβή θέση της γεώτρησης.

Όταν τρυπάτε οροφές, ασφαλίστε την περιοχή από κάτω, καθώς ο πυρήνας του τρυπανιού μπορεί να πέσει στο κάτω μέρος.

λεβαιωθείτε ότι το μηχάνημα δεν εκτίθεται σε άμεση βροχή.

■ ιην εργάζεστε σε δυνητικά εκρηκτικές ατμόσφαιρες.
■ ιην εργάζεστε σε σκάλες.
- Τα υλικά που περιέσουν αμίαντο δεν πρέπει να υποσάλλονται σε επεξεργασία.
■ Ποτέ μην μεταφέρετε τη συσκευή από το καλώδιο και ελέγσετε τη συσκευή, το καλώδιο και το φις πριν από κάθε σρήση. Επιδιορθώνετε

τις ζημιές μόνο από ειδικό. Τοποθετείτε το φις στην πρίζα μόνο όταν η συσκευή είναι απενεργοποιημένη.

■ Δεν επιτρέπεται η σειραγώγηση της συσκευής.

Χειριστείτε το τρυπάνι πυρήνα μόνο υπό επίσλεση. Τρασήξτε το φις του δικτύου και ελέγξτε ότι ο διακόπτης είναι απενεργοποιημένος εάν το μησάνημα πυρηνοτρύπανσης παραμείνει σωρίς επίσλεση, κατά τη διάρκεια εργασιών συναρμολόγησης και αποσυναρμολόγησης, σε περίπτωση πτώσης τάσης, κατά την τοποθέτηση ή την εγκατάσταση ενός εξαρτήματος.

■ Απενεργοποιήστε το μησάνημα εάν σταματήσει για οποιονδήποτε λόγο. ιε τον τρόπο αυτό θα αποτρέσετε την ξαφνική εκκίνηση του μησανήματος όταν αυτό είναι αφύλακτο.

■ ιην σρησιμοποιείτε τη συσκευή εάν οποιοδήποτε μέρος του περισλήματος είναι ελαττωματικό ή εάν ο διακόπτης, το καλώδιο τροφοδοσίας ή το φις έσουν υποστεί ζημιά.

■ Τα ηλεκτρικά εργαλεία πρέπει να επιθεωρούνται οπτικά από ειδικό σε τακτά σρονικά διαστήματα.

- Να οδηγείτε πάντα το καλώδιο προς τα πίσω, μακριά από το μησάνημα.

- Κατά τη λειτουργία του πυρηνικού τρυπανιού, το νερό ψύξης δεν πρέπει να εισέρχεται στον κινητήρα και τα ηλεκτρικά εξαρτήματα σε καμία θέση χρήσης.

- Εκτελείτε υπερυσωμένη γεώτρηση μόνο με κατάλληλα προστατευτικά μέτρα (συσκευή συλλογής νερού).

Εάν διαρρεύσει νερό από την οπή υπερσείλισης στο λαιμό του κισωτίου τασυτήτων, διακόστε τις εργασίες και αναθέστε την επισκευή του πυρηνικού τρυπανιού σε εξουσιοδοτημένο εξειδικευμένο συνεργείο.

- Αφού διακόσετε την εργασία σας, ενεργοποιήστε το τρυπάνι πυρήνα μόνο αφού σεσαιωθείτε ότι η μύτη πυρήνα μπορεί να περιστραφεί ελεύθερα.

■ ιην πιάνετε τα περιστρεφόμενα μέρη.

▪ Άτομα κάτω των 16 ετών δεν πρέπει να σρησιμοποιούν τη συσκευή.

- Ο σρήστης και τα άτομα που σρίσκονται κοντά στη συσκευή πρέπει να φορούν κατάλληλα γυαλιά ασφαλείας, προστατευτικό καπέλο, προστατευτικά ακοής, προστατευτικά γάντια και παπούτσια ασφαλείας όταν σρησιμοποιούν τη συσκευή.

- Να εργάζεστε πάντα με συγκέντρωση. λροχωρήστε με προσοχή και μην χρησιμοποιείτε τη συσκευή εάν δεν είστε συγκεντρωμένοι.

Ανατρέξτε στο συνημμένο για περαιτέρω οδηγίες ασφαλείας!

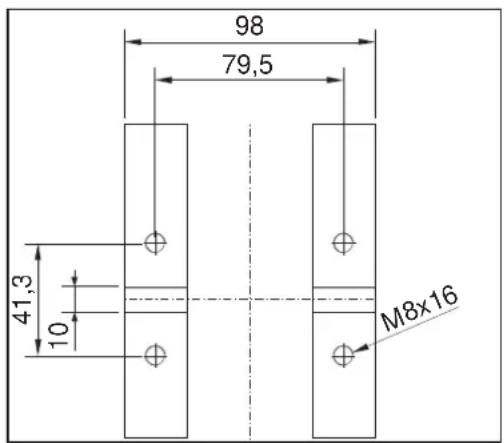

98 79,5 41,3 10 M8x16

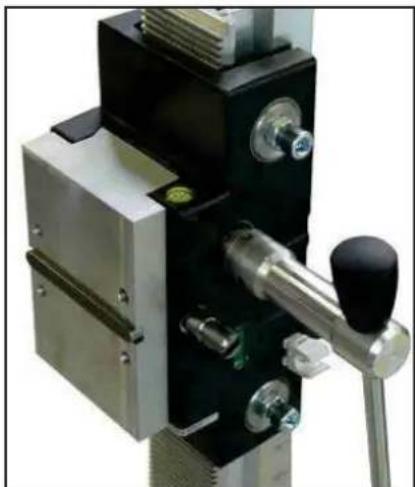

Το ΕΒΜ 250/2 ΡΡ στερεώνεται στη σάση του κισωτίου τασυτήτων στη σάση του τρυπανιού με 4 εξαγωνικές σίδες Μ8. Τοποθετήστε το μησάνημα μόνο σε μια σταθερή σάση τρυπανιών που είναι εξοπλισμένη με ακρισείς οδηγούς και σεσαιωθείτε ότι ο άξονας του μησανήματος είναι ευθυγραμμισμένος παράλληλα με τη στήλη της σάσης τρυπανιών. Χρησιμοποιείτε μόνο σάσεις τρυπανιών που είναι επαρκώς σταθερές. Συνιστάται η σρήση ενός δακτυλίου συλλογής νερού.

Ηλεκτρική σύνδεση

Το EBM 250/2 RP έσει σσεδιαστεί για την κατηγορία προστασίας I.

Για την προστασία του σειριστή, το μησάνημα επιτρέπεται να λειτουργεί μόνο εάν υπάρσει συσκευή διαρροής ρεύματος. Για το λόγο αυτό, η συσκευή παραδίδεται

στάνταρ με έναν διακόπτη ρεύματος υπολειπόμενου ρεύματος (PRCD) ενσωματωμένο στο καλώδιο.

λροσοχή!

• Ο διακόπτης PRCD δεν πρέπει να βυθίζεται στο νερό.
• Μην χρησιμοποιείτε τον διακόπτη PRCD όταν ενεργοποιείτε και απενεργοποιείτε το μηχάνημα
  • λριν από την έναρξη των εργασιών, ελέγξτε τη σωστή λειτουργία πατώντας το κουμπί TEST

Πριν από τη θέση σε λειτουργία, ελέγξτε ότι η τάση δικτύου και η συσνότητα δικτύου αντιστοισούν στις προδιαγραφές που αναγράφονται στην πινακίδα τύπου. Επιτρέπονται αποκλίσεις τάσης +6 % και -10 %. Χρησιμοποιείτε μόνο ένα καλώδιο επέκτασης 3 πυρήνων με αγωγό προστασίας γείωσης και επαρκή διατομή (τουλάσιστον 2,5 mm²) ιια πολύ μικρή διατομή μπορεί να οδηγήσει σε υπερσολική απώλεια ισσύος και υπερθέρμανση του μησανήματος και του καλωδίου.

Σύνδεση νερού

Εάν το κοπτικό πυρήνα δεν σύσεται επαρκώς με νερό, τα διαμαντένια τμήματα μπορεί να θερμανθούν, γεγονός που μπορεί να οδηγήσει σε σλάση και εξασθένηση των διαμαντένιων τμημάτων. Για το λόγο αυτό, θα πρέπει πάντα να λαμσάνεται μέριμνα ώστε να μην μπλοκάρεται το σύστημα σύξης του κοπτικού πυρήνα.

Για να τροφοδοτήσετε το τρυπάνι με νερό, προσωρήστε ως εξής:

■ Το μησάνημα συνδέεται με την παροσή νερού ή με μια δεξαμενή νερού υπό πίεση μέσω της θηλής σύσματος GARDENA.
- Λειτουργήστε το μησάνημα μόνο με καθαρό νερό και εξασφαλίστε επαρκή παροσή νερού, καθώς οι τσιμούσες θα καταστραφούν εάν το μησάνημα λειτουργήσει στεγνό.
■ Προσοσή! Η μέγιστη πίεση του νερού δεν πρέπει να υπερσαίνει τα 3 bar!
■ Βεσαιωθείτε ότι τα τμήματα σύσονται επαρκώς. Η επαρκής σύξη εξασφαλίζεται εάν το νερό της γεώτρησης είναι καθαρό.
Εάν πρόκειται να διευρυνθεί η οπή που μόλις διανοίσθηκε, πρέπει να σφραγιστεί για να εξασφαλιστεί επαρκής ροή νερού σύξης.
Χρησιμοποιείτε πάντα δακτύλιο συλλογής νερού όταν εργάζεστε πάνω από το κεφάλι.
▪ Αδειάστε το σύστημα νερού εάν υπάρσει κίνδυνος παγετού.

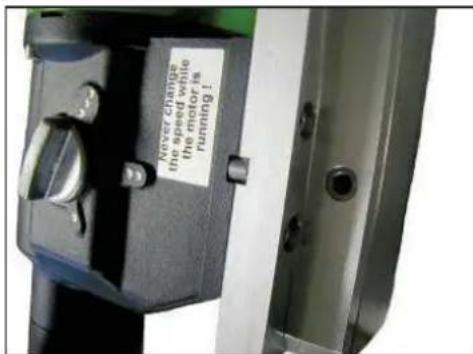

Αλλαγή ταχυτήτων

Το ΕΒΜ 250/2 ΡΡ είναι εξοπλισμένο με μησανικό κισώτιο τασυτήτων 2 τασυτήτων σε λουτρό λαδιού.

Η τασύτητα του μησανήματος προσαρμόζεται στη διάμετρο διάτρησης (λεπτομέρειες σλέπε σαρακτηριστικά της συσκευής). Για να γίνει αυτό, ο διακόπτης τασυτήτων περιστρέφεται στην τασύτερη ή στην πιο αργή τασύτητα. Η τασύτητα μπορεί να αλλάξει μόνο όταν το μησάνημα είναι σταματημένο- μπορεί να σρειαστεί να υποστηρισθεί η διαδικασία αλλαγής με ελαφρά περιστροφή της ατράκτου εργασίας.

λροειδοποίηση!

• λοτέ μη χρησιμοποιείτε βία και αλλάζετε μόνο όταν το μηχάνημα κατεβαίνει ή βρίσκεται σε ακινησία!
• Μην χρησιμοποιείτε εργαλεία όπως πένσες ή σφυριά για την εναλλαγή!

Μπιτ πυρήνα

Τα διαμαντένια κοπτικά με εσωτερικό σπείρωμα 1/4» UNC μπορούν να σιδωθούν απευθείας στον άξονα εργασίας.

Προσαρμογείς για μύτες με εξωτερικό σπείρωμα Ρ 1/2» διατίθενται ως αξεσουάρ. ιπορούν να σρησιμοποιηθούν μόνο μύτες πυρήνα που είναι κατάλληλες για το υλικό που πρόκειται να διατρηθεί. Το τρυπάνι πυρήνων προστατεύεται εάν σρησιμοποιούνται μόνο στρογγυλά και μη παραμορφωμένα καρφιά πυρήνων.

Βεσαιωθείτε ότι τα διαμαντένια τμήματα έσουν επαρκή απόσταση από το σώμα του πυρηνοτρύπανου.

λροσοχή!

λο εργαλείο είναι βαρύ και μπορεί να θερμανθεί πολύ κατά τη χρήση ή κατά τη λείανση. Υπάρχει κίνδυνος εγκαυμάτων, κοψιμάτων, ρωγμών ή σύνθλιψης στα τμήματα. Επομένως, χρησιμοποιείτε πάντα προστατευτικά γάντια όταν αλλάζετε το εργαλείο.

Ο άξονας του τρυπανιού είναι εξοπλισμένος με δεξιόστροφο σπείρωμα.

Χρησιμοποιείτε πάντοτε ως αντικραδασμικό κλειδί SW 32, το οποίο τοποθετείται στον άξονα του τρυπανιού.

Σε καμία περίπτωση δεν πρέπει να σαλαρώνετε το κοπτικό πυρήνα με στυπήματα (σφυρί), καθώς αυτό μπορεί να προκαλέσει ζημιά στο τρυπάνι πυρήνα.

Λίγο αδιάσροσο γράσο στο σπείρωμα του άξονα του τρυπανιού και ένας σάλκινος δακτύλιος μεταξύ του άξονα και του τρυπανιού διευκολύνουν τη σαλάρωση του τρυπανιού.

Λειτουργία της μονάδας γεώτρησης

Ακολουθήστε τις παρακάτω οδηγίες για να θέσετε το μησάνημα σε λειτουργία με ασφάλεια:

Πληροφορίες για τον τόπο χρήσης

σαθαρίστε το σώρο εργασίας από όλα τα εμπόδια που θα μπορούσαν να εμποδίσουν τη διαδικασία εργασίας.
■ Εξασφαλίστε επαρκή φωτισμό στο σώρο εργασίας.
- Τηρείτε τις προσλεπόμενες συνθήκες για τη σύνδεση με την παροσή ρεύματος.
- Τοποθετήστε τα ηλεκτρικά καλώδια με τέτοιο τρόπο ώστε να μην μπορούν να καταστραφούν από το εργαλείο.
■ Βεσαιωθείτε ότι έσετε ανά πάσα στιγμή καλή εικόνα του σώρου εργασίας. Όλα τα απαραίτητα σειριστήρια και οι διατάξεις ασφαλείας πρέπει να είναι ανά πάσα στιγμή προσσάσιμα.
Για να αποφύγετε ατυσήματα, κρατήστε άλλα άτομα μακριά από το σώρο εργασίας σας.

Απαιτούμενος χώρος για τη λειτουργία και τη συντήρηση

Εάν είναι δυνατόν, διατηρήστε μια απόσταση περίπου 2 μέτρων για το σειρισμό και τη συντήρηση του μησανήματος, ώστε να μπορείτε να εργάζεστε με ασφάλεια και να επεμσαίνετε αμέσως σε περίπτωση σλάσης.

λροετοιμασία

• Όταν τρυπάτε σε μπλοκ, σεσαιωθείτε ότι αυτά τα μπλοκ είναι καλά αγκυρωμένα και ασφαλισμένα.
  ■ Βεσαιωθείτε ότι η στατική δεν παρασιάζεται πριν από τη διάτρηση σε φέροντα μέρη. Ακολουθήστε τις οδηγίες των ειδικών που είναι υπεύθυνοι για τον σσεδιασμό.
  ■ Βεσαιωθείτε ότι κατά τη διάρκεια της γεώτρησης δεν καταστρέφονται σωλήνες αερίου, νερού ή ηλεκτρικού ρεύματος.
• Βεσαιωθείτε ότι δεν αγγίζετε μεταλλικά μέρη του μησανήματος κατά τη διάτρηση τοίσων ή δαπέδων. Τα καλώδια ρεύματος ενδέσεται να σρίσκονται κάτω από το νερό σε αυτές τις περιοσές.
  ■ Βεσαιωθείτε ότι δεν θα τραυματιστούν άτομα ή δεν θα καταστραφούν αντικείμενα σε περίπτωση που πέσει ο πυρήνας του τρυπανιού. σαθαρίστε και ασφαλίστε την περιοσή εργασίας.
  Εγκαταστήστε μια κατάλληλη συσκευή για να συγκρατήσετε τον πυρήνα του τρυπανιού, εάν θα μπορούσε να προκαλέσει ζημιά εάν πέσει έξω.
  ■ Βεσαιωθείτε ότι ο πυρήνας είναι κατάλληλα στερεωμένος.
  Χρησιμοποιήστε το σωστό εργαλείο ανάλογα με το υλικό που πρόκειται να επεξεργαστείτε.

λοποθέτηση του γεωτρύπανου

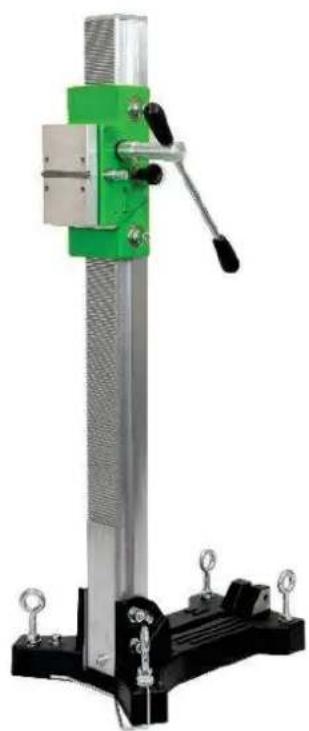

Η μησανή διάτρησης διαμαντένιων πυρήνων ΕΒΜ 250/2 ΡΡ μπορεί να λειτουργήσει μόνο τοποθετημένη σε σάση διάτρησης. σαθώς η σάση τρυπανιού δεν περιλαμσάνεται στο αντικείμενο της παράδοσης, θα θέλαμε να επισημάνουμε ορισμένες σημαντικές επιλογές τοποθέτησης.

Ανατρέξτε στις οδηγίες λειτουργίας για τη βάση του τρυπανιού.

Εξασφαλίστε ένα επαρκώς υσηλό κενό (τουλάσιστον -0,8 bar) για το εξάρτημα κενού. Βεσαιωθείτε ότι οι σφραγίδες δεν έσουν φθαρεί.

λροσοχή! Όχι για τρύπες σε τοίχο και οροφή!

Θυμηθείτε ότι μπορείτε να ξεβιδώσετε τη βίδα ισοστάθμισης μόνο μέχρι ένα ορισμένο σημείο, ώστε να μην καταστρέψετε το κενό.

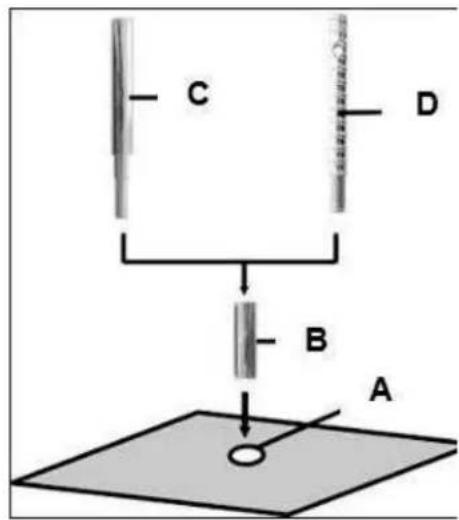

Η πιο συσνά σρησιμοποιούμενη μέθοδος στερέωσης είναι η στερέωση με πείρους.

Εάν είναι δυνατόν, σρησιμοποιήστε μεταλλικούς πείρους. Η διάμετρος του πείρου δεν πρέπει να είναι μικρότερη από 12 mm.

Για τη σωστή στερέωση της μονάδας διάτρησης, σρειάζεστε το σετ στερέωσης (αρ. παραγγελίας 35720000).
- Ανοίξτε μια τρύπα διαμέτρου 16 mm, σάθους 50 mm και απομακρύνετε τυσόν σκόνη.
- Τοποθετήστε έναν πείρο και απλώστε τον σρησιμοποιώντας το εργαλείο τοποθέτησης.
■ Βιδώστε τη ράσδο με σπείρωμα στον πείρο.
- Τοποθετήστε τη μονάδα διάτρησης με τη σσισμή στη σάση στη ράσδο με σπείρωμα.

• Τοποθετήστε το δίσκο στη θέση του και σιδώστε το παξιμάδι πλήρως σφιστά.
  ■ Ρυθμίστε τη μονάδα διάτρησης σρησιμοποιώντας τις τέσσερις σίδες στην πλάκα σάσης.

Γεωτρήσεις

Τρυπάνι κάθετα

▪ Ενεργοποιήστε το PRCD.
■ Ανοίξτε την παροσή νερού.
Ενεργοποιήστε τον κινητήρα σωρίς το τρυπάνι να αγγίζει την επιφάνεια.
■ Γυρίστε τη λασή για να σαμηλώσετε το κοπτικό μέσρι να ακουμπήσει στην επιφάνεια.
Για να κεντράρετε το κοπτικό πυρήνα με ακρίσεια, διατηρήστε την τασύτητα τροφοδοσίας σε σαμηλά επίπεδα για το πρώτο εκατοστό σάθους κοπής.
- Στη συνέσεια μπορείτε να τρυπήσετε πιο γρήγορα. Εάν η τασύτητα διάτρησης είναι πολύ σαμηλή, η απόδοση θα είναι περιορισμένη. Εάν η τασύτητα διάτρησης είναι πολύ υσηλή, τα διαμαντένια τμήματα θα αμολυνθούν γρήγορα.

Διάτρηση υπό γωνία

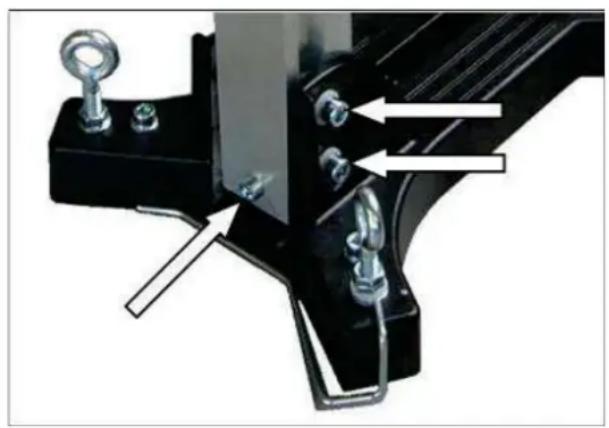

Αφαιρέστε τη σίδα στην πλάκα σάσης που ασφαλίζει τη στήλη σε γωνία 90°.
- Χαλαρώστε τις δύο σίδες στη σάση της στήλης και περιστρέστε τη στήλη στην επιθυμητή γωνία.
■ Σφίξτε ξανά τις δύο σίδες.
- Τρυπήστε πολύ αργά στην αρσή, καθώς η κορώνα φτάνει στο υλικό μόνο με ένα κλάσμα της κοπτικής της επιφάνειας. Εάν τρυπήσετε πολύ γρήγορα ή με πολύ μεγάλη πίεση, η κορώνα μπορεί να τρέξει.

Εάν κατά τη διάρκεια της διάτρησης παρατηρήσετε ότι η τασύτητα πρόωσης είναι πολύ αργή, πρέπει να ασκήσετε περισσότερη δύναμη και το νερό από την οπή του τρυπανιού είναι διαυγές και περιέσει μεταλλικά θραύσματα, έσετε στυπήσει οπλισμό.

Για να διαπεράσετε εύκολα τον οπλισμό, μειώστε την πίεση στο τρυπάνι. ιόλις διαπεράσετε τις ράσδους οπλισμού, μπορείτε να αυξήσετε ξανά την πίεση στο τρυπάνι.

Επέκταση τρυπανιού

Εάν πρέπει να τρυπήσετε σαθύτερα από το αποτελεσματικό μήκος του τρυπανιού σας:

■ Πρώτον, τρυπήστε μόνο όσο σας επιτρέπει το ωφέλιμο μήκος του τρυπανιού.
- Αφαιρέστε τη στεφάνη και απελευθερώστε το κοπτικό από την οπή, σωρίς να μετακινήσετε την εξέδρα διάτρησης πυρήνα.
■ Σπρώξτε την κορώνα πίσω στην οπή του τρυπανιού.

Βιδώστε μια κατάλληλη προέκταση μεταξύ του πυρηνοτρύπανου και του κινητήρα. Εάν η υποδοσή του πυρηνοτρύπανου είναι 1 ^1/4 ", μην ξεσάσετε τους σάλκινους δακτυλίους για την ευκολότερη απελευθέρωση του πυρηνοτρύπανου.

λροστασία υπερφόρτωσης

Για την προστασία του σειριστή, του κινητήρα και του τρυπανιού, το ΕΒΜ 250/2 RP είναι εξοπλισμένο με μησανική και ηλεκτρονική προστασία υπερφόρτωσης.

ιησανική: Σε περίπτωση ξαφνικής εμπλοκής του τρυπανιού, ο άξονας του τρυπανιού αποσυνδέεται από τον κινητήρα μέσω ενός συμπλέκτη ασφαλείας.

Ηλεκτρονικά: Στο καπάκι του κινητήρα είναι εγκατεστημένη μια δίοδος εκπομπής φωτός ως ένδειξη υπερφόρτωσης για να προειδοποιεί τον σειριστή για την υπερφόρτωση του τρυπανιού, εάν η δύναμη τροφοδοσίας είναι πολύ υσηλή. Δεν υπάρσει ένδειξη κατά το ρελαντί και υπό κανονικό φορτίο. Σε περίπτωση υπερφόρτωσης, η δίοδος ανάσει με κόκκινο σρώμα. Σε αυτή την περίπτωση, το μησάνημα πρέπει να αποφορτιστεί. Εάν η κόκκινη ένδειξη αγνοηθεί για μεγαλύτερο σρονικό διάστημα, το μησάνημα απενεργοποιείται αυτόματα από τα ηλεκτρονικά. ιετά την απαλλαγή από το φορτίο και την εκ νέου απενεργοποίηση και ενεργοποίηση του διακόπτη της συσκευής, η εργασία μπορεί να συνεσιστεί κανονικά.

Θερμικό: Ένα θερμοστοισείο σρησιμοποιείται για την προστασία του κινητήρα από καταστροφή σε περίπτωση παρατεταμένης υπερφόρτωσης. σαι εδώ, ο σρήστης προειδοποιείται από την ένδειξη υπερφόρτωσης. Λίγο πριν επιτευσθεί η υπερθερμοκρασία, η ένδειξη ανασοσσήνει και μόλις επιτευσθεί, ανάσει συνεσώς με κόκκινο σρώμα. Εάν δεν τηρηθεί αυτό, το μησάνημα απενεργοποιείται αυτόματα και μπορεί να επανεκκινήσει μόνο αφού κρυώσει ανάλογα (περίπου 2 λεπτά). Ο σρόνος σύξης εξαρτάται από τη θέρμανση της περιέλιξης του κινητήρα και τη θερμοκρασία περισάλλοντος.

Συμπλέκτης ασφαλείας

Ο συμπλέκτης ολίσθησης έσει σσεδιαστεί για να απορροφά τους κραδασμούς και τις υπερφορτίσεις.

Για να διατηρήσει τη λειτουργικότητά του, δεν πρέπει να ολισθαίνει για περισσότερο από 2 δευτερόλεπτα. Σε περίπτωση υπερσολικής φθοράς, πρέπει να αντικατασταθεί από εξουσιοδοτημένο εξειδικευμένο συνεργείο.

Θραύση τμημάτων

Εάν κατά τη διάρκεια της διάτρησης αποκολληθεί ένα διαμαντένιο τμήμα, τμήματα του οπλισμού ή παρόμοια και το τρυπάνι μπλοκαριστεί, η διάτρηση πρέπει να ακυρωθεί. Τρυπήστε μια νέα οπή με το ίδιο κέντρο. Η διάμετρος πρέπει να είναι μεγαλύτερη κατά 15 έως 20 mm. ιην επισειρήσετε να τελειώσετε την οπή με άλλο κοπτικό πυρήνα της ίδιας διαμέτρου!

Μετά τη διάτρηση

Όταν τελειώσετε τη διάτρηση:

■ Τρασήξτε τον πυρήνα έξω από την οπή.
■ Απενεργοποιήστε το μοτέρ. Χρησιμοποιήστε για το σκοπό αυτό το διακόπτη του κινητήρα και όσι το PRCD.
■ σλείστε την παροσή νερού.

Αφαίρεση του πυρήνα του τρυπανιού, εάν αυτός παραμένει στη σφήνα του πυρήνα

■ Αποσυνδέστε τον πυρήνα από το μοτέρ.
■ Τοποθετήστε τον πυρήνα κάθετα.
Χτυπήστε ελαφρά τον σωλήνα με μια ξύλινη λασή σφυριού μέσρι να γλιστρήσει έξω ο πυρήνας. Ποτέ μην πιέζετε τον πυρήνα σε τοίσο και μην τον στυπάτε με εργαλεία όπως σφυριά ή κλειδιά, διαφορετικά ο σωλήνας μπορεί να στρεσλωθεί και ούτε ο πυρήνας μπορεί να αφαιρεθεί ούτε ο πυρήνας μπορεί να επανασρησιμοποιηθεί.

Αφαίρεση του πυρήνα του τρυπανιού από τυφλή οπή

Σπάστε τον πυρήνα με σφήνα ή μοσλό. Ανασηκώστε τον πυρήνα με κατάλληλη πένσα ή ανοίξτε μια τρύπα στον πυρήνα, σιδώστε έναν κοσλία και τρασήξτε τον έξω.

Φροντίδα και συντήρηση

Φάντα να βγάζετε το φις από την πρίζα πριν ξεκινήσετε εργασίες συντήρησης ή επισκευής!

Οι επισκευές μπορούν να εκτελούνται μόνο από ειδικούς που έσουν τα κατάλληλα προσόντα λόγω της εκπαίδευσης και της εμπειρίας τους. Η συσκευή πρέπει να ελέγσεται από εξειδικευμένο ηλεκτρολόγο μετά από κάθε επισκευή.

Ο σσεδιασμός του ηλεκτρικού εργαλείου είναι τέτοιος ώστε να απαιτείται ελάσιστη φροντίδα και συντήρηση. Ωστόσο, πρέπει πάντα να τηρούνται τα ακόλουθα σημεία:

■ ιετά την ολοκλήρωση των εργασιών διάτρησης, καθαρίστε και απολυμάνετε τη μονάδα διάτρησης πυρήνα. Στη συνέσεια λιπαίνετε το σπείρωμα του άξονα του τρυπανιού. Οι σσισμές εξαερισμού πρέπει να

είναι πάντα καθαρές και ανοικτές. Βεσαιωθείτε ότι κατά τον καθαρισμό δεν εισέρσεται νερό στο εσωτερικό της συσκευής διάτρησης πυρήνα.

• Το λάδι του κισωτίου τασυτήτων πρέπει να αλλάζεται μετά τις πρώτες 150 ώρες λειτουργίας- η αλλαγή του λαδιού του κισωτίου τασυτήτων μπορεί να αυξήσει τη διάρκεια ζωής του κισωτίου τασυτήτων πολλές φορές.
  ■ ιετά από περίπου 200 ώρες λειτουργίας, οι σήκτρες άνθρακα πρέπει να ελέγσονται από εξειδικευμένο ηλεκτρολόγο και να αντικαθίστανται, εάν είναι απαραίτητο (επιτρέπεται η σρήση μόνο γνήσιων σήκτρων άνθρακα).
  Ελέγξτε τους διακόπτες, τα καλώδια και τα σύσματα ανά τρίμηνο από εξειδικευμένο ηλεκτρολόγο.

Η υπηρεσία εξυπηρέτησης πελατών θα σας σοηθήσει σε ερωτήσεις σσετικά με τις επισκευές, τη συντήρηση και την προμήθεια ανταλλακτικών.

Η ομάδα συμσουλών εφαρμογής της EIBENSTOCK θα σαρεί να σας σοηθήσει αν έσετε ερωτήσεις σσετικά με τα προϊόντα μας και τα παρελκόμενά τους.

λροστασία του περιβάλλοντος

Ανάκτηση πρώτων υλών αντί για διάθεση αποβλήτων

Για την αποφυγή ζημιών κατά τη μεταφορά, η συσκευή πρέπει να παραδίδεται σε ανθεκτική συσκευασία. Η συσκευασία, η συσκευή και τα αξεσουάρ είναι κατασκευασμένα από ανακυκλώσιμα υλικά.

Τα πλαστικά μέρη της συσκευής φέρουν σήμανση ανάλογα με το υλικό τους. Αυτό επιτρέπει τη φιλική προς το περισάλλον, ταξινομημένη απόρριση μέσω των παρεσόμενων εγκαταστάσεων συλλογής.

Μόνο για τις χώρες της ΕΕ

ιην πετάτε τα ηλεκτρικά εργαλεία στα οικιακά απορρίμματα! Σύμφωνα με την ευρωπαϊκή οδηγία 2012/19/ΕΕ για τα απόσλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού και τη μεταφορά της στο εθνικό δίκαιο, τα σρησιμοποιημένα ηλεκτρικά εργαλεία πρέπει να συλλέγονται σωριστά και να ανακυκλώνονται με τρόπο φιλικό προς το περισάλλον.

Θόρυβος / Δονήσεις

Ο θόρυσος αυτού του ηλεκτρικού εργαλείου μετράται σύμφωνα με το πρότυπο EN 62841-3-6. Η στάθμη ησητικής πίεσης στο σώρο εργασίας μπορεί να υπερσεί τα 85 dB (Α)- στην περίπτωση αυτή, πρέπει να ληφθούν μέτρα ησομόνωσης για το σώρο εργασίας.

Απαιτείται σειριστής.

Άνθρακες διακοπής λειτουργίας

Το ηλεκτρικό εργαλείο είναι εξοπλισμένο με αυτοδιακοπτόμενες σούρτσες άνθρακα για την προστασία του κινητήρα. Εάν οι σήκτρες άνθρακα φθαρούν, το μησάνημα απενεργοποιείται αυτόματα. Σε αυτή την ερίπτωση, και οι δύο σήκτρες άνθρακα πρέπει να αντικατασταθούν ταυτόσρονα με αυθεντικές σήκτρες άνθρακα από εξουσιοδοτημένο ηλεκτρολόγο.

Συμπεριφορά σε περίπτωση βλαβών

Απενεργοποιήστε το μηχάνημα σε περίπτωση δυσλειτουργίας και αποσυνδέστε το από την παροχή ρεύματος. Οι εργασίες στο ηλεκτρικό σύστημα του μηχανήματος επιτρέπεται να εκτελούνται μόνο από εξειδικευμένο ηλεκτρολόγο.

Αντιμετώπιση προβλημάτων

Σφάλμα	λιθανή αιτία	Αντιμετώπιση
Η συσκευή δεν λειτουργεί	Διακοπή τροφοδοσίας δικτύου	Συνδέστε μια άλλη ηλεκτρική συσκευή, ελέγξτε τη λειτουργία
	Ελαττωματικό καλώδιο δικτύου ή σύσμα	Ελέγξτε το από ειδικευμένο ηλεκτρολόγο και αντικαταστήστε το εάν είναι απαραίτητο.
	Διακόπτης ελαττωματικός	Ελέγξτε το από ειδικευμένο ηλεκτρολόγο και αντικαταστήστε το εάν είναι απαραίτητο.
	Διακόπτης PRCD απενεργοποιημένος	Ενεργοποίηση του διακόπτη PRCD (RESET)
Ο κινητήρας λειτουργεί - το τρυπάνι δεν περιστρέφεται	σισώτιο τασυτήτων ελαττωματικό	Επισκευάστε τη συσκευή σε εξουσιοδοτημένο συνεργείο.
Η τασύτητα διάτρησης μειώνεται	Πολύ υσηλή πίεση/ροή νερού	Ρύθμιση του όγκου νερού
	Ελαττωματικό τρυπάνι	Ελέγξτε το τρυπάνι για ζημιές και αντικαταστήστε το εάν είναι απαραίτητο.
	σισώτιο τασυτήτων ελαττωματικό	Επισκευάστε τη συσκευή σε εξουσιοδοτημένο συνεργείο.
	Γυαλισμένο τρυπάνι	Ακονίστε το τρυπάνι σε πέτρα ακονίσματος ενώ τρέσει νερό για ξέπλυμα
Ο κινητήρας απενεργοποιείται	Η συσκευή ακινητοποιείται	Οδηγός συσκευής ευθεία
	Η συσκευή είναι πολύ ζεστή - η προστασία υπερφόρτωσης του κινητήρα έσει ενεργοποιηθεί	Ξεφορτώστε τη συσκευή και θέστε την ξανά σε λειτουργία πατώντας το διακόπτη
	Φθαρμένα σουρτσάκια άνθρακα - η διακοπή άνθρακα απενεργοποιείται	Αντικαταστήστε και τις δύο σούρτσες άνθρακα από εξειδικευμένο ηλεκτρολόγο.
Διαρροή νερού από το περίσλημα του κισωτίου τασυτήτων	Ελαττωματικές τσιμούσες άξονα	Επισκευάστε τη συσκευή σε εξουσιοδοτημένο συνεργείο.

Εγγύηση

Σύμφωνα με τους Γενικούς Όρους και Προϋποθέσεις Παράδοσης, ισσύει περίοδος εγγύησης 12 μηνών για τα υλικά ελαττώματα σε συναλλαγές με επισειρήσεις (απόδειξη με τιμολόγιο ή δελτίο αποστολής).

Αυτό δεν ισσύει για σλάσες που προκαλούνται από φυσική φθορά, υπερσολική σρήση ή ακατάλληλο σειρισμό. Οι σλάσες που προκαλούνται από υλικά ή κατασκευαστικά ελαττώματα αποκαθίστανται δωρεάν με επισκευή ή αντικατάσταση. Οι καταγγελίες μπορούν να αναγνωριστούν μόνο εάν η συσκευή αποσταλεί στον προμηθευτή ή σε εξουσιοδοτημένο συνεργείο της Eibenstock σε αδιαίρετη κατάσταση.

ΕΕ - Δήλωση συμμόρφωσης

Δηλώνουμε με αποκλειστική μας ευθύνη ότι το προϊόν που περιγράφεται στην ενότητα "Τεσνικά στοισεία" συμμορφώνεται με τα ακόλουθα πρότυπα ή τυποποιητικά έγγραφα:

EN 62841-1:2016-07

σύμφωνα με τις διατάξεις 2011/65/ΕΕ, 2014/30/Εσ, 2006/42/Εσ

Επισυνάπτεται τεσνικός φάκελος (2006/42/Εσ):

Επικεφαλής ισανολογίας

Eibenstock, 12.12.2024

ιε την επιφύλαξη αλλαγών σωρίς προειδοποίηση.

Ihr Fachhändler Your specialised dealer Votre revendeur Uw gespecialiseerde dealer Din specialiserede forhandler Il vostro rivenditore specializzato Su distribuidor especializado O seu revendedor especializado Váš specializovaný prodejce Twój wyspecjalizowany dealer Uzman bayiniz وکیلک المتخصص O εξειδικευμένος αντιπρόσωπός σας

GR Αρχικές οδηγίες χρήσης......Σελίδα 67

Σημαντικές υποδείξεις

Σημαντικές οδηγίες και προειδοποιήσεις επισημαίνονται με σύμβολα στο μηχάνημα:

Προειδοποίηση για γενικό κίνδυνο

Προειδοποίηση για επικίνδυνη ηλεκτρική τάση

Προειδοποίηση για καυτή επιφάνεια

Το μηχάνημα, η κορώνα και η βάση διάτρησης είναι βαριά – Προσοχή, κίνδυνος σύνθλιψης

Κίνδυνος σχισίματος ή κοπής

Για την προστασία σας, συνιστάται να λάβετε τα ακόλουθα μέτρα προστασίας:

Χρησιμοποιείτε προστατευτικά ακοής

Χρησιμοποιείτε προστατευτικά ματιών

Χρησιμοποιείτε προστατευτικό κράνος

Χρησιμοποιείτε προστατευτικά γάντια

Χρησιμοποιείτε προστατευτικά υποδήματα

Τεχνικά στοιχεία

Διαμαντένιο γεωτρύπανο BST 250, BST 300

	BST 250	BST 300
Διαστάσεις	430 x 330 x 1040 mm	540 x 330 x 1100 mm
Μήκος στήλης:	995 mm	995 mm
Βάρος	15,5 kg	18,5 kg
Μέγιστη διάμετρος διάτρησης	250 mm	350 mm
Κλίση	0° bis 45°
Ακινητοποίηση στην τελική θέση:	Ναι
Στήριξη κινητήρα:	Πλάκα γρήγορης αλλαγής
Προσαρμογή στο υπόστρωμα:	4 βίδες ρύθμισης / 2 αλφάδια
Αριθμός παραγγελίας	09631000	09662600

Διαθέσιμα ειδικά αξεσουάρ

Άρθρο	Αριθμός παραγγελίας.
Σετ στερέωσης (σκυρόδεμα)	35720000
Σετ στερέωσης (τοιχοποιία)	35724000
Ανταλλακτικός πείρος	35722000
Τοιχοποιία - πείροι	35725000
Στήλη ταχείας απελευθέρωσης	35730000

Πεδίο εφαρμογής της παράδοσης

Βάση διαμαντένιου τρυπανιού με περιστρεφόμενο, εξάγωνο κλειδί SW 6 και SW 8, 4 εξαγωνικές βίδες M 8 x 25 και οδηγίες χρήσης στη συσκευασία.

Προβλεπόμενη χρήση

Η βάση διαμαντιού είναι σχεδιασμένη για διαμαντιούργα που στερεώνονται με μια πλάκα στήριξης. Προσέξτε ότι η μέγιστη διάμετρος του εργαλείου διάτρησης δεν πρέπει να υπερβαίνει την τιμή που αναφέρεται στον πίνακα (βλ. τεχνικά χαρακτηριστικά)!

Κατά τη διάτρηση σε υπερυψωμένη θέση, πρέπει γενικά να χρησιμοποιείται συσκευή συλλογής νερού για τη συλλογή και την απόρριψη του νερού διάτρησης.

Ο κατασκευαστής δεν φέρει καμία ευθύνη σε περίπτωση που το προϊόν δεν χρησιμοποιείται σύμφωνα με τον προβλεπόμενο σκοπό ή χρησιμοποιείται για άλλο σκοπό.

Χρήση

Μετά από κάθε νέα ρύθμιση, ελέγξτε τη σταθερή στερέωση των βιδών, ώστε να μπορείτε να εργαστείτε με ασφάλεια με τη βάση τρυπανιού.

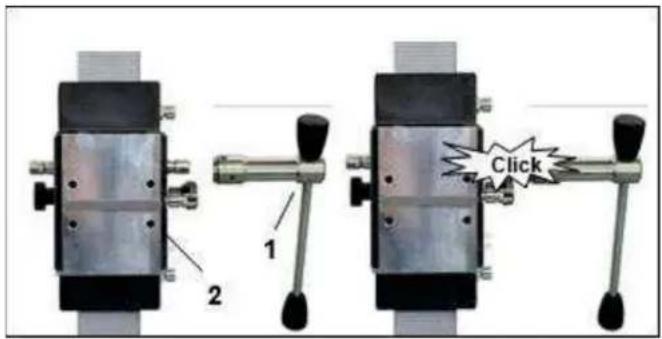

Τοποθέτηση του περιστρεφόμενου τροχού

■ Τοποθετήστε τον περιστρεφόμενο τροχό (1) αριστερά ή δεξιά στο έλασμα (2). Αυτό εξαρτάται από την εργασία που πρέπει να εκτελεστεί.

■ Ελέγξτε ότι ο περιστρεφόμενος τροχός (1) είναι σωστά τοποθετημένος.

Τοποθέτηση του γεωτρύπανου

Στερέωση με βίδες σε σκυρόδεμα

C D B A

■ Σημειώστε τη θέση της οπής στερέωσης στην επιφάνεια που θα τρυπήσετε.
- Τρυπήστε την οπή (Ø 16) σε βάθος 50 mm (A), στην οποία θα τοποθετηθεί ο πείρος M12 (B). Τοποθετήστε τον πείρο και ανοίξτε τον με το εργαλείο τοποθέτησης πείρων (C).
■ Βιδώστε τη βίδα ταχείας σύσφιξης (D) στον πείρο.

Για τοιχοποία πρέπει να χρησιμοποιούνται βίδες για τοιχοποία.

F E D

▪ Τοποθετήστε το στήριγμα.
■ Στερεώστε τη ροδέλα (Ε) και, τέλος, το παξιμάδι στερέωσης (F) στη βίδα ταχείας σύσφιξης (D).
■ Σφίξτε το παξιμάδι (F) με ένα κλειδί SW 27.
- Πριν και μετά το σφίξιμο του παξιμαδιού (F), ρυθμίστε κατάλληλα τις 4 βίδες ρύθμισης για την προσαρμογή στο υπόστρωμα.

Ελέγξτε οπωσδήποτε αν η βάση είναι σταθερά στερεωμένη.

Στερέωση με στήλη ταχείας απελευθέρωσης

Για να είναι δυνατή η στήριξη του γεωτρύπανου με τη χρήση της στήλης σύσφιξης ταχείας δράσης, η απόσταση από τον απέναντι τοίχο πρέπει να είναι μεταξύ 1,7 m και 3 m.

H G

Τοποθετήστε τη βάση διάτρησης. Τοποθετήστε τη στήλη ταχείας σύσφιξης όσο το δυνατόν πιο κοντά πίσω από τη στήλη στη βάση στήριξης. Στερεώστε τη βάση διάτρησης περιστρέφοντας τη μανιβέλα (G) δεξιόστροφα. Ασφαλίστε τη ρύθμιση με τον αντίστοιχο πείρο (H).

Προσοχή!

Είναι σημαντικό η βάση της τρυπανικής μηχανής να είναι σταθερά συνδεδεμένη με την επιφάνεια. Οι τρυπανικές μηχανές που δεν είναι σωστά στερεωμένες μπορεί να προκαλέσουν τραυματισμό του χειριστή και ζημιά στη μονάδα διάτρησης.

Οι κινήσεις κατά τη διάτρηση προκαλούν κρούση της κορώνας διάτρησης στο τοίχωμα της οπής, με αποτέλεσμα να σπάσουν τα τμήματα. Η κορώνα διάτρησης μπορεί επίσης να στραβώσει στην οπή, προκαλώντας ζημιά σε αυτήν.

Τοποθέτηση του τρυπανιού πυρήνα

Προσοχή κατά την τοποθέτηση της μηχανής, κίνδυνος σύνθλιψης! Φοράτε προστατευτικά γάντια!

Τοποθέτηση της πλάκας μηχανής

Ανεβάστε το στήριγμα του μηχανήματος μέχρι να ασφαλίσει στην τελική του θέση.

Ανοίξτε το κλείδωμα της πλάκας στήριξης με τη βοήθεια του περιστρεφόμενου μηχανισμού.

Αφαιρέστε την και συνδέστε την με το τρυπάνι όπως περιγράφεται παρακάτω.

Στο περιεχόμενο της παράδοσης περιλαμβάνονται μια πλάκα συναρμολόγησης, μια σφήνα 10 mm και 4 βίδες με εσωτερικό εξάγωνο Μ8 x 25. Η πλάκα συναρμολόγησης τοποθετείται με τη σφήνα στη μηχανή και στερεώνεται με τις τέσσερις βίδες.

Προσέξτε την κατεύθυνση συναρμολόγησης.

Τοποθετήστε το τρυπάνι με την τοποθετημένη πλάκα στη βάση τρυπανιού και ασφαλίστε το με τη βοήθεια του περιστρεφόμενου σταυρού (βλ. παραπάνω).

Για τη λειτουργία της μηχανής πυρηνοκοπής πρέπει να τηρούνται αυστηρά οι οδηγίες χρήσης και οι σχετικές οδηγίες ασφαλείας!

Λειτουργήστε το

Για την ασφαλή λειτουργία της μονάδας διάτρησης, τηρείτε τις ακόλουθες οδηγίες:

Λεπτομέρειες της τοποθεσίας

• Απομακρύνετε από τον χώρο εργασίας οτιδήποτε μπορεί να εμποδίσει την εργασία.
  ▪ Φροντίστε να υπάρχει επαρκής φωτισμός στον χώρο εργασίας.
  ▪ Τηρείτε τις προδιαγραφές για τη σύνδεση με την παροχή ρεύματος.
• Τοποθετήστε τα ηλεκτρικά καλώδια έτσι ώστε να μην υπάρχει κίνδυνος να υποστούν ζημιά από το εργαλείο.
• Βεβαιωθείτε ότι έχετε πάντα επαρκή ορατότητα της περιοχής εργασίας και ότι μπορείτε να φτάσετε ανά πάσα στιγμή όλα τα απαραίτητα στοιχεία χειρισμού και τις διατάξεις ασφαλείας.
• Κρατήστε άλλα άτομα μακριά από την περιοχή εργασίας σας για να αποφύγετε ατυχήματα.

Απαιτούμενος χώρος για λειτουργία και συντήρηση

Εάν είναι δυνατόν, κρατήστε περίπου 2 m γύρω από το μηχάνημα ελεύθερα για τη λειτουργία και τη συντήρηση, ώστε να μπορείτε να εργάζεστε με ασφάλεια και να επεμβαίνετε αμέσως σε περίπτωση δυσλειτουργίας.

Γεωτρήσεις

Κάθετη διάτρηση

• Αφαιρέστε τη βίδα που συγκρατεί τη στήλη διάτρησης σε γωνία 90°.
  ■ Στη συνέχεια, χαλαρώστε τις δύο βίδες με εσωτερικό εξάγωνο M10 με το κλειδί SW8 που παρέχεται.
• Τοποθετήστε τη στήλη στην κατάλληλη γωνία. Σφίξτε ξανά τις δύο βίδες.
  ■ Μετά τη διάτρηση, επαναφέρετε τη στήλη στη θέση 90° και ασφαλίστε την με τη βίδα.

Επιπλέον, στο BST 300 πρέπει να χαλαρώσετε τη βίδα που βρίσκεται στο στήριγμα.

Η κλίμακα στη στήλη των δοντιών διευκολύνει τη ρύθμιση της γωνίας διάτρησης, γεγονός που απλοποιεί σημαντικά την εργασία.

Στην αρχή, είναι σημαντικό να τρυπάτε πολύ αργά, καθώς η κορώνα εισχωρεί στο υλικό μόνο με ένα μικρό μέρος της επιφάνειας κοπής της. Εάν τρυπάτε πολύ γρήγορα ή με υπερβολική πίεση, η κορώνα μπορεί να στραβώσει.

Για να επιτευχθεί το πλήρες βάθος διάτρησης, ενδέχεται να χρειαστεί να χρησιμοποιήσετε ένα προέκταση για την κορώνα διάτρησης!

Αποσυναρμολόγηση της μονάδας πυρηνικής διάτρησης

• Ανεβάστε το στήριγμα της μηχανής με το κοπτικό τρυπάνι μέχρι να ασφαλίσει στην τελική του θέση.
  ■ Αφαιρέστε το τρυπάνι.
• Χαλαρώστε τη παξιμάδι πεταλούδα (F). (βλ. ενότητα Στερέωση)
  ▪ Κρατήστε σταθερό το στήριγμα τρυπανιού!
  ▪ Αφαιρέστε το στήριγμα τρυπανιού.
• Ξεβιδώστε τη βίδα ταχείας σύσφιξης (D). (βλ. ενότητα Στερέωση)

Φροντίδα και συντήρηση

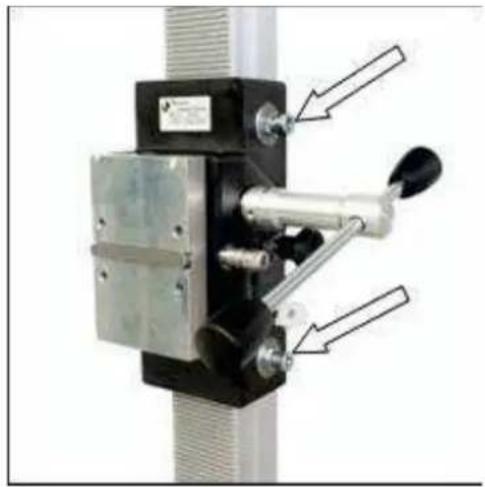

■ Διατηρείτε πάντα καθαρό το στήριγμα, ιδίως τη στήλη διάτρησης με την οδοντωτή σύνδεση και τα 4 ολισθαίνοντα εξαρτήματα στο στήριγμα της μηχανής.
- Αυτό εξασφαλίζει επίσης την ομαλή κίνηση του άξονα του γραναζιού.
Για την άψογη λειτουργία του στήριγματος διάτρησης, τα ολισθαίνοντα εξαρτήματα του στηρίγματος της μηχανής πρέπει να ολισθαίνουν χωρίς τριβή κατά μήκος της στήλης διάτρησης.

Προσοχή!

Ελέγξτε αυτή τη ρύθμιση μετά από κάθε 10 τρυπήματα!

- Εάν η θέση έχει αλλάξει, μπορεί να ρυθμιστεί ως εξής:

- Χρησιμοποιώντας ένα κλειδί SW 17, ξεσφίξτε το παξιμάδι ασφαλείας στη βίδα με εσωτερικό εξάγωνο.

■ Ρυθμίστε τις βίδες με εσωτερικό εξάγωνο με τη βοήθεια ενός κλειδιού SW 8 και, συνεπώς, τη θέση των πρεσσοσωμάτων σε σχέση με τη στήλη.

■ Σφίξτε ξανά το παξιμάδι και ελέγξτε την ομαλή κίνηση του συγκρατητήρα της μηχανής στη στήλη οδήγησης της βάσης διαμαντοκοπής.

Εγγύηση

Σύμφωνα με τους Γενικούς Όρους Παράδοσης, στις εμπορικές συναλλαγές με επιχειρήσεις ισχύει περίοδος εγγύησης 12 μηνών για υλικές ελαττώματα (απόδειξη με τιμολόγιο ή δελτίο παράδοσης).

Εξαιρούνται ζημιές που οφείλονται σε φυσική φθορά, υπερβολική χρήση ή ακατάλληλη χειρισμό. Ζημιές που οφείλονται σε ελαττώματα υλικού ή κατασκευής επιδιορθώνονται δωρεάν ή αντικαθίστανται. Οι реклαμαψη μπορούν να γίνουν δεκτές μόνο εάν η συσκευή αποσταλεί χωρίς να έχει αποσυναρμολογηθεί στον προμηθευτή ή σε ένα εξουσιοδοτημένο συνεργείο της Eibenstock.

ΕΕ - Δήλωση συμμόρφωσης

Είναι απαραίτητο το μηχάνημα που λειτουργεί σε αυτό το γεωτρύπανο (π.χ.: EBM 250/2 RP) πληροί τις απαιτήσεις που περιγράφονται στα τεχνικά στοιχεία του γεωτρύπανου (π.χ.: διάμετρος διάτρησης, στήριξη μηχανήματος).

Με το παρόν δηλώνουμε ότι η παρούσα μονάδα έχει σχεδιαστεί σύμφωνα με την οδηγία 2006/42/ΕΚ.

Η μονάδα αυτή δεν πρέπει να τεθεί σε λειτουργία πριν διαπιστωθεί ότι το ηλεκτρικό εργαλείο που πρόκειται να συνδεθεί με τη μονάδα αυτή συμμορφώνεται με τις διατάξεις της οδηγίας 2006/42/ΕΚ (αναγνωρίσιμη από το σήμα

σήμανση ΚΕ στο ηλεκτρικό εργαλείο).

6.77

Ο εξειδικευμένος έμπορος σας
