Belangrijke opmerkingen

Belangrijke instructies en waarschuwingen zijn met symbolen op de machine aangegeven:

Lees de gebruiksaanwijzing voordat u de machine in gebruik neemt.

Werk geconcentreerd en wees voorzichtig. Houd je werkplek schoon en vermijd gevaarlijke situaties.

Neem voorzorgsmaatregelen om de operator te beschermen.

Om jezelf te beschermen, raden we je aan de volgende beschermende maatregelen te nemen:

Draag een veiligheidsbril

Draag een veiligheidshelm

Draag gehoorbescherming

Draag beschermende handschoenen

Gebruik beschermend schoeisel

Waarschuwingen:

Waarschuwing voor algemeen gevaar

Waarschuwing voor gevaarlijke elektrische spanning

Waarschuwing voor heet oppervlak

Risico op scheuren of sneeuw

Technische gegevens

Diamant kernboormachine EBM 250/2 RP

Nominale spanning:	230 V ~
Opgenomen vermogen:	2500 W
Ampèrage:	11,5 A
Frequentie:	50 / 60 Hz
max. Boordiameter:	250 mm
Gereedschapshouder:	1 1⁄4" UNC
Beschermingsklasse:	I
Beschermingsgraad:	IP 20
Gewicht:	10.5 kg
Ontstoring:	EN 55014 en EN 61000
Bestellnummer	0352H000

standen-drijfwerk	Nominale draaisnelheid	Boordiameter
I 360 m	-1	250 mm
II 850 m	-1	152 mm

Beschikbare accessoires:

Artikel	Bestelnummer
Diamantboorstandaard BST 250	09631000
Accessiores voor Boorkolommen 35720000
Koperen ring	35450000
Adapter 1 1⁄4" i - 1⁄2" i	35116000
Snelspankolom	35730000
Watertank onder druk, 10 liter, metaal	35810000
Industriële stofzuiger DSS 25 A 09915000
Industriële stofzuiger DSS 25 M	09917000
Diamantboorkronen ∅ 60 - 252 mm
Boorhulpstuk

Leveringsomvang

Diamantboormotor EBM 250/2 RP met kogelklep en GARDENA aansluiting, PRCD veiligheidsschakelaar, gebruiksaanwijzing, een SW 32 sleutel en een SW 41 sleutel, in kartonnen doos.

Toepassing voor Bestemd Doeleinde

De diamantboormachine EBM 250/2 RP is bedoeld voor commercieel gebruik. Ze mag alleen worden bediend door opgeleid personeel. De machine is uitsluitend bedoeld voor nat boren in beton, steen en metselwerk in combinatie met geschikte boorkronen voor nat boren. De machine mag alleen worden gebruikt in een daarvoor geschikte diamantboorinstallatie.

Lees deze handleiding volledig en zorgvuldig. Houdt u aan de veiligheidsvoorschriften. Ook de algemene veiligheidsvoorschriften in de bijgesloten brochure dient u goed te lezen. Vraag om een demonstratie door de verkoper, voordat u de machine voor het eerst gebruikt. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Raak de kabel niet aan indien deze beschadigd is tijdens werkzaamheden en sluit onmiddellijk de stroomvoorziening af. Gebruik de machine nooit met een beschadigde kabel.

Voordat u gaat boren in plafonds of muren, verzeker u van de locatie van elektrische-, gas- of waterleidingen. Gebruik hiervoor een metaaldetectie apparaat indien nodig. Raadpleeg de leidinggevende technicus voor de exacte locatie van de leidingen voordat u gaat boren. Zorg bij het boren in plafonds dat het werkgebied eronder vrij is, in geval de boorkern valt.

Zorg dat de machine niet aan direct regenwater blootgesteld wordt.

• Gebruik de machine niet in een omgeving met explosie gevaar.
• Gebruik de machine niet op een ladder.
  ■ Boor niet in materiaal dat asbest bevat.
• Draag de machine nooit aan de kabel. Controleer altijd voor gebruik de machine, kabel en stekker. Reparaties dienen verricht te worden door een geautoriseerde specialist. Zorg dat de machine uit staat als de stroomvoorziening aangesloten wordt.
• Tijdens gebruik moet de machine constant onder toezicht zijn.
• De machine dient uit te staan en afgesloten van de stroomvoorziening indien: er geen toezicht is, bij plaatsen of verwijderen van de boor, bij stroomstoring en bij plaatsen of verwijderen van accessoires.
• Stop het gebruik van de machine indien water uit de overloop kraan sijpelt bij de aansluiting kernboor. Breng de machine direct naar een geautoriseerde service dealer.
• Niet gebruiken indien delen van de behuizing, de knoppen, de kabel of de stekker beschadigd zijn.
• Tijdens gebruik het netsnoer, verlengsnoer en extractieslang altijd uit de buurt van de machine houden.
• Elektrisch gereedschap moet regelmatig visueel geïnspecteerd worden door een specialist.

• Tijdens gebruik van de boor mag nooit koelwater in de motor komen of in elektrische onderdelen.

• Boren boven het hoofd mag alleen uitgevoerd worden indien gepaste veiligheidsmaatregelen zijn genomen (water opvang).

• Na een onderbreking van de werkzaamheden dient u de machine slechts dan aan te zetten als de kernboor vrij gedraaid kan worden.
• Het gereedschap alleen met de boor gebruiken.
• Raak de draaiende onderdelen niet aan.
• Personen onder de 16 jaar mogen deze machine niet bedienen.
• De gebruiker en mensen in zijn omgeving dienen passende veiligheidsbrillen, een veiligheidshelm, gehoorbescherming, veiligheidshandschoenen en veiligheidsschoenen te dragen tijdens gebruik van de machine.

- Werk altijd geconcentreerd. Werk altijd bedachtzaam en gebruik de machine niet als u niet volledig geconcentreerd bent.

Kijk in de bijgesloten brochure voor meer veiligheidsvoorschriften!

Montage op de boorinstallatie

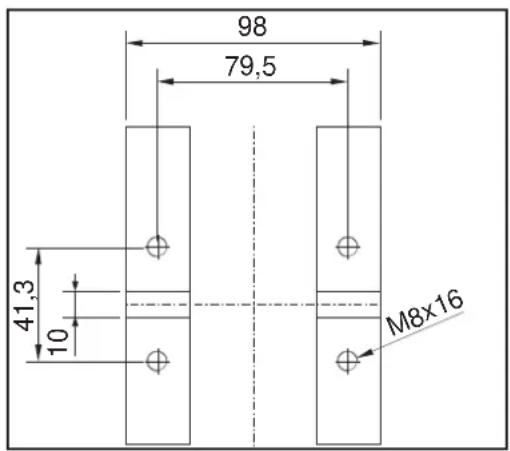

98 79,5 41,3 10 M8x16

De EBM 250/2 RP wordt aan de basis van de tandwielkast op het boorstatief bevestigd met 4 inbusbouten M8. Plaats de machine alleen in een stabiel boorstatief dat is uitge-rust met nauwkeurige geleiders en zorg ervoor dat de machine-as parallel is uitgelijnd met de kolom van het boorstatief. Gebruik alleen boorstatieven die voldoende stabiel zijn. Het gebruik van een wateropvangring wordt aanbevolen.

Elektrische aansluiting

De EBM 250/2 RP is ontworpen in beschermingsklasse I. Ter bescherming van de operator mag de machine alleen worden gebruikt als er een aardlekschakelaar aanwezig is. Daarom wordt het apparaat standaard geleverd met een in de kabel geïntegreerde aardlekschakelaar (PRCD).

Opgelet!

• De PRCD mag nooit in water komen.
• De PRCD mag niet worden gebruikt om de motor aan of uit te zetten.
• Vóór u aan het werk begint, moet u controleren of de PRCD werkt (zie hierna: Gebruik van de PRCD)

Controleer voor ingebruikname of de netspanning en netfrequentie overeenkomen met de specificaties op het typeplaatje.

Spanningsafwijkingen van +6 % en -10 % zijn toegestaan. Gebruik alleen een 3-aderige verlengkabel met een aardleiding en voldoende doorsnede (min. 2,5 mm²) Een te kleine doorsnede kan leiden tot overmatig vermogensverlies en oververhitting van de machine en de kabel.

Wateraansluiting

Als de boor niet voldoende wordt gekoeld met water, kunnen de diamant-segmenten warm worden, wat kan leiden tot beschadiging en verzwak-king van de diamantsegmenten. Zorg er daarom altijd voor dat het koelsysteem van de boor niet wordt geblokkeerd.

Ga als volgt te werk om de boor van water te voorzien:

• Sluit de machine aan op de waterleiding of op een watertank onder druk met behulp van de GARDENA stopnippel.
• Gebruik de machine alleen met schoon water en zorg voor voldoende watertoevoer, want de afdichtingen raken beschadigd als de machine droog wordt gebruikt.
• Let op! De maximale waterdruk mag niet hoger zijn dan 3 bar!
• Zorg voor voldoende koeling van de segmenten. Voldoende koeling is gegarandeerd als het boorwater helder is.
• Als het zojuist geboorde gat moet worden vergroot, moet het worden afgedicht om voldoende doorstroming van koelwater te garanderen.
• Gebruik altijd een wateropvangring als er boven het hoofd wordt gewerkt.
  ■ Leeg het watersysteem als er kans is op vorst.

Versnelling

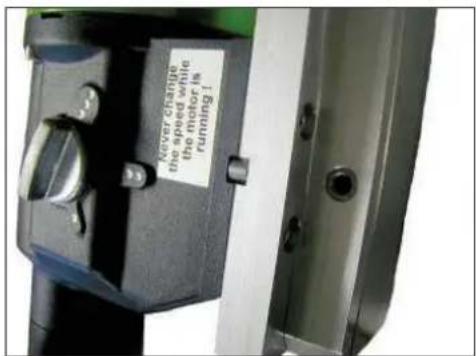

De EBM 250/2 RP is uitgerust met een mechanische tandwielkast met 2 snelheden in een oliebad. De snelheid van de machine wordt aangepast aan de boordiameter (zie de apparaatkenmerken voor meer informatie). Hiervoor wordt de versnellingsschakelaar naar de snellere of langzamere versnelling gedraaid. De snelheid kan alleen worden gewijzigd als de machine stilstaat; het kan nodig zijn om het schakelen te ondersteunen door de werkspindel iets te draaien.

Waarschuwing!

• Alleen de snelheid veranderen als het apparaat is uitgeschakeld!
• Nooit overmatige druk uitoefenen.
• Gebruik hiervoor geen gereedschappen als moersleutels of hamers, alleen met de hand overschakelen!

Boorkoppen

Diamantboren met 1/4" UNC binnendraad kunnen rechtstreeks op de werkas worden geschroefd. Adapters voor kernbits met R 1/2" buitendraad zijn verkrijgbaar als accessoire. Er mogen alleen kernboren worden gebruikt die geschikt zijn voor het te boren materiaal. De kernboormachine is beschermd als alleen ronde en niet-vervormde boren worden gebruikt. Zorg ervoor dat de diamantsegmenten voldoende afstand hebben tot het boorlichaam.

Verwisselen van de boor

Waarschuwing!

Het gereedschap is zwaar en kan erg heet worden tijdens gebruik of tijdens het slijpen. Er bestaat een risico op brandwonden, snijwonden, scheuren of beknelling van de segmenten. Gebruik daarom altijd beschermende handschoenen bij het verwisselen van het gereedschap.

De boorspindel is uitgerust met rechtse schroefdraad. Gebruik altijd een steeksleutel SW 32 als tegenhouder, die op de boorspindel wordt geplaatst. In geen geval mag de kernboor worden losgemaakt met (hamer)slagen, omdat dit de kernboor kan beschadigen.

Een beetje watervast vet op de schroefdraad van de boorspindel en een koperen ring tussen de spindel en de boor vergemakkelijken het los-draaien van de boor.

De booreenheid bedienen

Volg de onderstaande instructies om de machine veilig op te starten:

Informatie over de plaats van gebruik

• Maak de werklocatie vrij van alle obstakels die het werkproces kunnen hinderen.
• Zorg voor voldoende verlichting op de werkplek.
• Neem de voorgeschreven voorwaarden voor aansluiting op de voeding in acht.
• Leg de elektrische kabels zo dat het gereedschap de kabels niet kan beschadigen.
• Zorg ervoor dat je te allen tijde goed zicht hebt op het werkgebied. Alle noodzakelijke bedieningselementen en veiligheidsinrichtingen moeten te allen tijde bereikbaar zijn.
• Houd andere mensen uit de buurt van uw werkgebied om ongelukken te voorkomen.

Benodigde ruimte voor bediening en onderhoud

Houd indien mogelijk een vrije ruimte van ongeveer 2 meter aan voor het bedienen en onderhouden van de machine, zodat u veilig kunt werken en onmiddellijk kunt ingrijpen in geval van een storing.

Voorbereiding

• Zorg er bij het boren in blokken voor dat deze blokken goed verankerd en vastgezet zijn.
• Zorg ervoor dat de statica niet wordt geschonden voordat er in dragen-de delen wordt geboord. Volg de instructies van de specialisten die verantwoordelijk zijn voor de planning.
• Zorg ervoor dat tijdens het boren geen gas-, water- of elektriciteitsleidingen worden beschadigd.
• Zorg ervoor dat u geen metalen onderdelen van de machine aanraakt wanneer u door muren of vloeren boort. Stroomkabels kunnen zich in deze gebieden onder water bevinden.
• Zorg ervoor dat er geen personen gewond raken of voorwerpen beschadigd raken als de boorkern eruit valt. Maak het werkgebied vrij en beveilig het.
• Installeer een geschikte voorziening om de boorkern tegen te houden als deze bij het eruit vallen schade kan veroorzaken.
  ■ Zorg ervoor dat de boor goed vastzit.
• Gebruik het juiste gereedschap afhankelijk van het te bewerken materiaal.

De boorinstallatie monteren

De diamantboormachine EBM 250/2 RP mag alleen worden gebruikt als deze is gemonteerd op een boorstandaard. Wij wijzen op enkele belangrijke montagemogelijkheden, omdat de boorstandaard niet bij de levering is inbegrepen. De gebruiksaanwijzing van de boorstandaard moet in acht worden genomen. Zorg bij vacuümmontage voor een voldoende hoog vacuum (min. - 0,8 bar). De afdichtingen mogen niet versleten zijn.

Let op! Niet voor wand- en plafondboringen!

Vergeet niet dat de stelschroef slechts tot een bepaald punt kan worden losgedraaid om het vacuum niet te vernielen.

De meest gebruikte bevestigingsmethode is deuvelbevestiging.

Gebruik indien mogelijk metalen pluggen. De diameter van de plug mag niet kleiner zijn dan 12 mm.

• Om de booreenheid correct te bevestigen, hebt u de bevestigingsset nodig (bestelnr. 35720000).
• Boor een gat met een diameter van 16 mm, 50 mm diep en verwijder eventueel stof.
• Plaats een deuvel en spreid deze uit met behulp van het instelge-reedschap.
  ■ Schroef de draadstang in de plug.

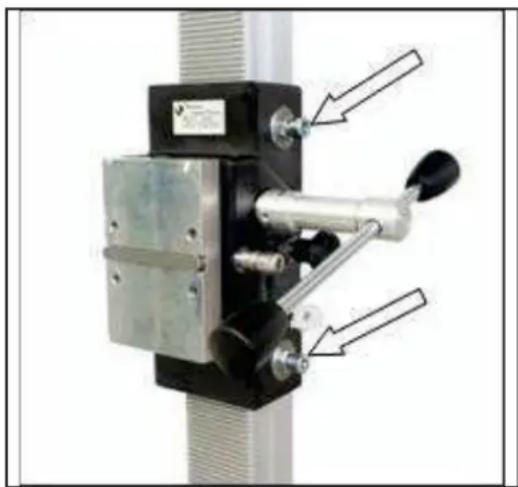

• Plaats de booreenheid met het sleufgat in de basis op de draadstang.
• Plaats de schijf erop en draai de vleugelmoer helemaal vast.
• Stel de booreenheid af met de vier schroeven in de bodemplaat.

Boren

Verticaal boren

■ Zet de PRCD op Aan.
- Open de watertoevoer.
- Zet de motor aan zonder dat de boor het oppervlak raakt.
- Draai de hendel om de boor te laten zakken totdat deze het oppervlak raakt.
- Om de boor precies te centreren, houdt u de voedingssnelheid laag gedurende de eerste centimeter snijdiepte.
- Daarna kunt u sneller boren. Als de boorsnelheid te laag is, worden de prestaties beperkt. Als de boorsnelheid te hoog is, zullen de diamant-segmenten snel bot worden.

Boren onder een hoek

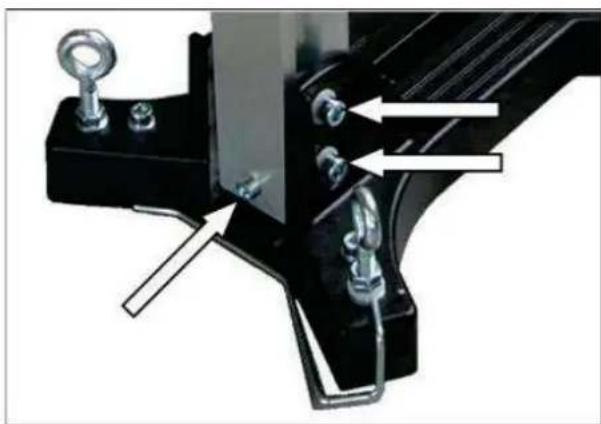

• Verwijder de schroef in de bodemplaat die de kolom op 90° vergrendelt.

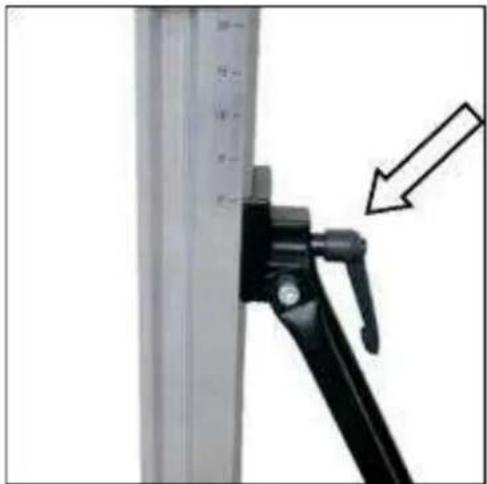

• Draai de twee schroeven onderaan de kolom los en draai de kolom in de gewenste hoek.
• Draai de twee schroeven weer vast.

- Boor in het begin heel langzaam, omdat de kroon slechts met een fractie van zijn snijoppervlak in het materiaal reikt. Als je te snel of met te veel druk boort, kan de kroon gaan draaien.

Als je tijdens het boren merkt dat de voedingssnelheid erg laag is, je meer kracht moet zetten en het water uit het boorgat helder is en metaalsplinters bevat, heb je betonijzer geraakt. Om gemakkelijk door het betonstaal te snijden, verminder je de druk op de boor. Zodra je door het betonstaal hebt gesneden, kun je de druk op de boor weer verhogen.

Uitbreiding van de boor

Als je dieper moet boren dan de effectieve lengte van je boor:

• Boor aanvankelijk slechts zo ver als de effectieve lengte van de boor toelaat.
• Verwijder de boorkroon en haal de kernboor uit het boorgat zonder de kernboorinstallatie te verplaatsen.
• Duw de boorkroon terug in het boorgat.

Schroef een geschikt verlengstuk tussen de boorkroon en de motor. Als de boorkroonhouder 1 ^1/4 " is, vergeet dan de koperen ringen niet om de boorkroon gemakkelijker los te maken.

Overbelastingsbeveiliging

Om de operator, de motor en de boor te beschermen, is de EBM 250/2 RP uitgerust met een mechanische en elektronische overbelastingsbeveiliging.

Mechanisch: Als de boor plotseling geblokkeerd raakt in het boorgat zal een slipkoppeling de boor van de motor ontkoppelen.

Electronisch: Om de gebruiker te waarschuwing tegen het overbelasting van de boor, is een LED op de behuizing van de boor aagebracht. Deze brandt niet tijdens normaal gebruik met normale bestasting. De LED licht rood op bij overbelasting. Nu moet het apparaat opgeladen worden. Als de rode indicator langere tijd niet brandt, wordt de spanning van het toestel uitgeschakeld. U kunt weer doorgaan met gebruik als u het apparaat uit- en weer inschakelt.

Thermisch: In geval van permanente overbelasting beschermt de thermokoppel de motor tegen schade. De gebruiker wordt hier ook gewaarschuwd door de overspanningindicator. De indicator wordt rood net voordat de maximale temperatuur wordt bereikt. In dat geval schakelt het apparaat uit kan alleen weer gebruikt worden na afkoeling (ongeveer 2 minuten). De overspanningsindicator knippert totdat de machine voldoende is afgekoeld en weer gebruikt kan worden. De afkoelingsduur hangt af van de temperatuur van de motor en de omgevingstemperatuur.

Slipkoppeling

De slipkoppeling is ontworpen om schokken en overbelasting op te vangen.

Om goed te blijven functioneren, mag de slipkoppeling niet langer dan 2 seconden slippen. Bij overmatige slijtage moet de slipkoppeling worden vervangen door een erkende werkplaats.

Breken van een segment

Als tijdens het boren een diamantsegment, delen van de wapening of iets dergelijks loskomen en de boor daardoor geblokkeerd raakt, moet het boren worden afgebroken.

Boor een nieuw gat met hetzelfde middelpunt. De diameter moet 15 tot 20 mm groter zijn.

Probeer het gat niet af te werken met een andere boor met dezelfde diameter!

Na het boren

Als je klaar bent met boren:

• Trek de boor uit het gat.
• Schakel de motor uit. Gebruik hiervoor de motorschakelaar en niet de PRCD.
• Sluit de watertoevoer.

Verwijderen van de boorkern als deze in de boorkern achterblijft

• Koppel de boorkern los van de motor.
  ■ Plaats de boorkern verticaal.
• Tik met een houten hamersteel licht tegen de buis totdat de boorkern eruit glijdt. Forceer de boorkern nooit tegen een muur en sla er nooit op met gereedschap zoals hamers of steeksleutels, anders kan de buis kromtrekken en kan de boorkern niet worden verwijderd of hergebruikt.

De boorkern uit een blind gat verwijderen

■ Breek de kern af met een wig of hefboom.
- Til de kern eruit met een geschikte tang of boor een gat in de kern, draai er een oogbout in en trek de kern eruit.

Verzorging en onderhoud

Trek altijd de stekker uit het stopcontact voordat u met onderhoud of reparatie begint!

Reparaties mogen alleen worden uitgevoerd door specialisten die daartoe bevoegd zijn op grond van hun opleiding en ervaring. Het apparaat moet na elke reparatie worden gecontroleerd door een gekwalificeerde elektricien.

Het elektrische gereedschap is zo ontworpen dat een minimum aan zorg en onderhoud vereist is. De volgende punten moeten echter altijd in acht worden genomen:

• Reinig en ontsmet de kernbooreenheid na voltooiing van de boorwerkzaamheden. Vet vervolgens de schroefdraad van de boorspindel in. De ventilatiesleuven moeten altijd schoon en open zijn. Zorg ervoor dat er tijdens het reinigen geen water in de kernboormachine komt.
• De tandwielkastolie moet na de eerste 150 bedrijfsuren worden ververst; het verversen van de tandwielkastolie kan de levensduur van de tandwielkast vele malen verlengen.
• Na ongeveer 200 bedrijfsuren moeten de koolborstels worden gecontroleerd door een gekwalificeerde elektricien en indien nodig worden vervangen (er mogen alleen originele koolborstels worden gebruikt).
• Controleer de schakelaars, kabels en stekkers elke drie maanden door een gekwalificeerde elektricien.

Onze klantenservice helpt u bij vragen over reparaties, onderhoud en de levering van reserveonderdelen.

Het toepassingsadviesteam van EIBENSTOCK helpt u graag verder als u vragen heeft over onze producten en de bijbehorende accessoires.

Milieubescherming

Terugwinning van grondstoffen in plaats van afvalverwijdering

Om beschadiging tijdens het transport te vermijden moet het apparaat in een stevige en stabiele verpakking geleverd worden.

Verpakking, apparaat en toebehoren zijn van recycleerbaar materiaal vervaardigd en moeten dienovereenkomstig behandeld en verwerkt worden. De plastic elementen van het apparaat zijn speciaal gemerkt. Hierdoor kunnen ze op milieubewuste wijze gesorteerd en/of geëlimineerd worden door ze te deponeren bij de aanbevolen inzamelinstallaties.

Alleen voor EU-landen

Geef elektrisch gereedschap niet met het huisvuil mee! Volgens de Europese richtlijn 2012/19/EU inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle bedrijf dat voldoet aan de geldende milieu-eisen.

Geluid en trilling

De geluidsontwikkeling van dit elektrische apparaat wordt gemeten volgens de EN 62841-3-6. Bij gebruik van het apparaat op de werkplek kan het geluidsniveau van 85 dB worden overschreden. In dat geval is het noodzakelijk om gehoorgeschermende maatregelen te treffen.

Om de motor te beschermen is dit apparaat uitgerust met auto-stop borstels. Als de koolborstels versleten zijn, schakelaar het apparaat zichzelf uit. In dat geval moeten de koolborstels gelijktijdig worden vervangen met originele borstel door een elektrische specialist.

Defecten

Schakel de machine bij storingen uit en trek de stekker uit het stopcontact. Werkzaamheden aan het elektrische systeem van de machine mogen alleen worden uitgevoerd door een gekwalificeerde elektricien.

Problemen oplossen

Fout	Mogelijke oorzaak	Remedy
Apparaat werkt niet	Netvoeding onderbroken	Sluit een ander elektrisch apparaat aan, controleer de werking
	Defect netsnoer of defecte stekker	Laat het controleren door een gekwalificeerde elektricien en indien nodig vervangen
	Schakelaar defect	Laat het controleren door een gekwalificeerde elektricien en indien nodig vervangen
	PRCD-schakelaar uitgeschakeld	PRCD-schakelaar inschakelen (RESET)
Motor draait - boordraait niet	Versnellingsbak defect	Laat het apparaat reparerendoor een erkende werkplaats
Boorsnelheid neemt af	Waterdruk/watertoevoer te hoog	De hoeveelheid water regelen
	Defecte boor	Controleer de boor op beschadiging en vervang deze indien nodig
	Versnellingsbak defect	Laat het apparaat reparerendoor een erkende werkplaats
	Gepolijste boor	Boor slijpen op slijpsteen terwijl water spoelt
Motor schakelt uit	Apparaat komt tot stilstand Geleider recht
	Toestel te warm - beveili-ging tegen overbelasting van de motor is geactiveerd	Ontlaad het apparaat en start het opnieuw door op de scha-kelaar te drukken.
	Koolborstels versleten - kooluitschakeling schakelt uit	Laat beide koolborstels vervan-gen door een gekwalificeerde elektricien
Er lekt water uit de behuizing van de versnellings-bak	Asafdichtingen defect	Laat het apparaat repareren door een erkende werkplaats

Garantie

In overeenstemming met onze Algemene Leveringsvoorwaarden geldt een garantieperiode van 12 maanden voor materiële defecten in zakelijke transacties met bedrijven (bewijs door factuur of afleverbon).

Dit geldt niet voor schade veroorzaakt door natuurlijke slijtage, overmatig gebruik of onjuiste behandeling. Schade veroorzaakt door materiaal- of fabricagefouten wordt gratis hersteld door reparatie of vervanging. Klachten kunnen alleen worden erkend als het apparaat in ongemonteerde staat naar de leverancier of een door Eibenstock erkende werkplaats wordt gestuurd.

EU - Verklaring van Conformiteit

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten:

EN 62841-1:2016-07

volgens de bepalingen van de richtlijnen 2011/65/EU, 2014/30/EU, 2006/42/EG

Technisch dossier (2006/42/EG) bij:

Wijzigingen voorbehouden.

Belangrijke aanwijzingen

Belangrijke instructies en waarschuwingen worden aangegeven door symbolen op de machine:

! lightning bolt

燃烧

打火

灯炸

Waarschuwing voor algemeen gevaar

Waarschuwing voor gevaarlijke elektrische spanning

Waarschuwing voor hete oppervlakken

De machine, boorkroon en boorstandaard zijn zwaar – pas op voor beknellingsgevaar

Scheur- of snijgevaar

Om uzelf te beschermen, wordt aanbevolen de volgende voorzorgsmaatregelen te nemen:

Gebruik gehoorbescherming

Gebruik oogbescherming

Gebruik een veiligheidshelm

Gebruik beschermende handschoenen

Gebruik veiligheidsschoenen

Onderdeel	Bestelnr.
Bevestigingsset (beton)	35720000
Bevestigingsset (metselwerk)	35724000
Reserve geleidepin	35722000
Metselwerk – geleidepin	35725000
Snelsteuneenheid	35730000

Leveringsomvang

Diamantboorinstallatie met draaihendel, inbussleutels SW 6 en SW 8, 4 inbusbouten M 8 x 25 en gebruiksaanwijzing in een kartonnen doos.

Toepassing voor Bestemd Doeleinde

De diamantboorstandaard is ontworpen voor diamantkernboormachines die met een montageplaat worden bevestigd. Houd er rekening mee dat de grootste diameter van het boorgereedschap niet groter mag zijn dan de waarde die in de tabel (zie technische gegevens) is aangegeven!

Bij bovenhoofdse boringen moet altijd een wateropvangvoorziening worden gebruikt om het boorwater op te vangen en af te voeren.

De fabrikant aanvaardt geen aansprakelijkheid als het product niet voor het beoogde doel wordt gebruikt of voor andere doeleinden wordt gebruikt.

Inzet

Controleer na elke nieuwe instelling of de schroeven goed vastzitten, zodat veilig met de boorstandaard kan worden gewerkt.

Bevestigen van het draai- punt

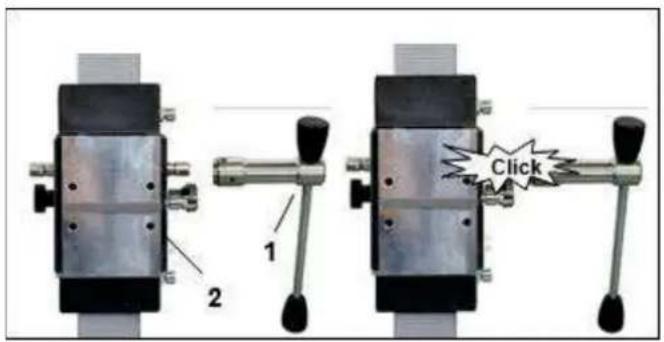

- Bevestig het draaipunt (1) links of rechts op de slede (2). Dit is afhankelijk van de uit te voeren werkzaamheden.

■ Controleer of het draaipunt (1) goed vastzit.

• Teken de positie van het bevestigingsgat op het te boren oppervlak af.
• Boor een gat (∅ 16) van 50 mm diep (A) waarin de plug M12 (B) moet worden geplaatst; plaats de plug en spreid deze met het pluggereedschap (C).
  ■ Schroef de snelspanbout (D) in de plug.

Voor metselwerk moeten metselwerkpluggen worden gebruikt.

F E D

■ Plaats de standaard.
- Bevestig de sluitring (E) en vervolgens de bevestigingsmoer (F) op de snel-spanschroef (D).
- Draai de moer (F) vast met een sleutel SW 27.
- Voor en na het vastdraaien van de moer (F) moeten de 4 stelschroeven worden aangepast aan de ondergrond.

Controleer altijd of de standaard stevig is gemonteerd.

Bevestiging door middel van snelspankol

Om de boorstandaard met behulp van de snelspankol te kunnen ver- stevigen, moet de afstand tot de tegenoverliggende wand tussen 1,7 m en 3 m bedragen.

H G

Plaats de boorstandaard. Plaats de snelklemkolom zo dicht mogelijk achter de kolom op de standaardvoet. Zet de boorstandaard vast door de slinger (G) met de klok mee te draaien. Zet de instelling vast met de bijbehorende bout (H).

Let op!

Het is belangrijk dat de boorstandaard stevig op de ondergrond is bevestigd. Onjuist bevestigde boorstandaards kunnen leiden tot letsel van de gebruiker en schade aan de booreenheid.

Bewegingen tijdens het boren zorgen ervoor dat de boorkroon tegen de boorwand slaat, waardoor de segmenten kunnen breken. De boorkroon kan ook in het boorgat kantelen, wat weer schade aan het boorgat kan veroorzaken.

Bevestiging van de kernboormachine

Wees voorzichtig bij het plaatsen van de machine, gevaar voor beknelling!

Draag beschermende handschoenen!

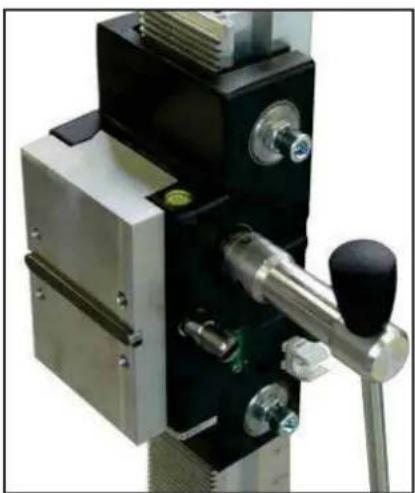

De montageplaat bevestigen

Beweeg de machinehouder zo ver omhoog totdat deze in de eindstand vastklikt.

Open met behulp van het draaikruis de vergrendeling van de montageplaat. Verwijder deze en verbind deze zoals hierna beschreven met de kernboormachine.

De levering omvat een montageplaat, een spie 10 mm en 4 inbusbouten M8 x 25. De montageplaat wordt met de spie op de machine geplaatst en met de vier bouten bevestigd.

Let op de montagerichting.

Plaats de kernboormachine met de gemonteerde plaat in de boorstandaard en vergrendel deze met behulp van het draaikruis (zie hierboven).

Voor het gebruik van de kernboormachine moeten de gebruiksaanwijzing en de bijbehorende veiligheids-instructies strikt worden opgevolgd!

Gebruiksaanwijzingen

Neem a.u.b. de volgende opmerkingen in acht voor veilig gebruik van het apparaat:

Details van de werkomgeving

• Houd de werkomgeving vrij van alles waardoor bedieningen belemmerd kunnen worden.
• Zorg voor voldoende verlichting in de werkomgeving.
• Volg de regelgevingen m.b.t. de stroomaansluiting.
• Leg de voedingskabel zodanig neer dat het geen beschadiging kan oplopen door de boor.
• Zorg ervoor dat u de werkomgeving in het oog kunt houden en dat alle benodigde gebruikselementen en veiligheidinstallaties bereikbaar blijven.
• Houd andere personen uit de werkomgeving om ongelukken te voorkomen.

Ruimtevereisten voor gebruik en onderhoud

Houd wanneer mogelijk een vrije ruimte voor gebruik en onderhoud van ca. 2 m rondom de boorpositie, zodat u veilig kunt werken en onmiddellijk toegang hebt in geval van een storing.

Boren

Schuin boren

• Verwijder de schroef waarmee de boorkolom in een hoek van 90° is vergrendeld.
• Draai vervolgens de twee inbusbouten M10 los met de meegeleverde sleutel SW8.
• Zet de kolom in de gewenste hoek. Draai de twee bouten weer vast.
• Na het boren zet u de kolom weer in de 90°-stand en vergrendelt u deze met de bout.

Bij de BST 300 moet bovendien de knevelschroef op de steun worden losgedraaid.

De schaalverdeling op de tandkolom vergemakkelijkt het instellen van de boorhoek, wat het werk aanzienlijk vereenvoudigt.

Boor in het begin heel langzaam, omdat de boorkop begint te snijden op slechts een fractie van het snijoppervlak van het materiaal. Als u te snel boort of teveel druk uitoefent kan de boor vast komen te zitten.

Om de maximale boordiepte te bereiken moet u waarschijnlijk een verlengstuk gebruiken voor de boorkop!

De Kernbooreenheid Demonteren

• Beweeg de machinehouder met de kernboor omhoog totdat het in de eindstoppositie vergrendelt.
  ■ Verwijder de boorkop.
• Draai het vergrendelhendel op de machinehouder los en verwijder de kernboormachine van de boorinstallatie (zie pagina 15).
• Draai de bevestigingsmoer (F) los (zie pagina 14).
• Houd de boorinstallatie hierbij stevig vast!

■ Verwijder de boorinstallatie.
■ Schroef de snelklemschroef (D) los (zie pagina 14).

Zorg en Onderhoud

• Houd de boorinstallatie altijd schoon, voornamelijk de getande kolom en de 4 schuifstukken in de machinehouder.
• U dient de pignonas ietwat te smeren zodat het vrij kan bewegen.
• De 4 schuifstukken in de machinehouder moeten zonder speling langs de kolom schuiven om een goede prestatie van de boorinstallatie te garanderen.

Opgelet:

U dient na elke tiende boring te controleren of de schuifstukken niet langer stevig bevestigd zijn wegens boortrillingen.

Mocht de positie zijn veranderd, dan kunt u het als volgt opnieuw afstellen:

• Draai met behulp van een steeksleutel SW 17 de borgmoer op de inbusbout los.
• Stel met behulp van een inbussleutel SW 8 de inbusbouten en daarmee de positie van de drukstukken ten opzichte van de kolom af.
• Draai de borgmoer weer vast en controleer of de machinehouder soepel beweegt op de geleidingskolom van de diamantboorstandaard.

Garantie

Overeenkomstig onze algemene leveringsvoorwaarden geldt in het zakelijk verkeer met ondernemers een garantieperiode van 12 maanden voor materiële gebreken (bewijs door factuur of leveringsbon). Uitgezonderd zijn schade die het gevolg is van natuurlijke slijtage, overmatig gebruik of ondeskundige behandeling. Schade die het gevolg is van materiaal- of fabricagefouten wordt kosteloos hersteld of vervangen. Klachten kunnen alleen worden geaccepteerd als het apparaat ongemonteerd naar de leverancier of een door Eibenstock erkende werkplaats wordt teruggestuurd.

EU - Verklaring van Conformiteit

De machine (d.w.z. EBM 250/2 RP) gebruikt in deze boorinstallatie moet voldoen aan de vereisten beschreven in de specificaties van de boorinstallatie (d.w.z. boordiameter, motorbevestiging).

Wij verklaren hierbij dat dit apparaat ontwikkeld is in overeenstemming met 2006/42/EC.

Dit apparaat mag niet in bedrijf worden gesteld totdat bepaald is dat het Elektrisch Gereedschap aan te sluiten op dit apparaat voldoet aan 2006/42/EC (herkenbaar door de CE-markering op het Elektrisch Gereedschap).

6.77
