GEBRUIKSAANWIJZING DSE 162 Eibenstock

Oorspronkelijke gebruiksaanwijzing......50 - 61

Original brugsanvisning....62 - 73

Belangrijke richtlijnen

Belangrijke richtlijnen en veiligheidsvoorschriften staan met symbolen op de machine

Gebruiksaanwijzing lezen

Werk voorzichtig en geconcentreerd. Houd uw werkplek schoon en vermijd gevaarlijke situaties.

Neem voorzorgsmaatregelen om de gebruiker te beschermen.

Voor uw eigen veiligheid dient u de volgende veiligheidsvoorschriften te volgen:

Draag een veiligheidsbril

Draag een veiligheidshelm

Draag een geluidwerende helm

Draag werkhandschoenen

Draag veiligheidsschoenen

Waarschuwingen:

Opgelet: Gevaarlijk voltage

Opgelet: Heet oppervlak

Machine, boor-en boorinstallaties zijn hard - Gevaar voor beknelling

Gevaar op scheurwonden en snijwonden

Technische gegevens

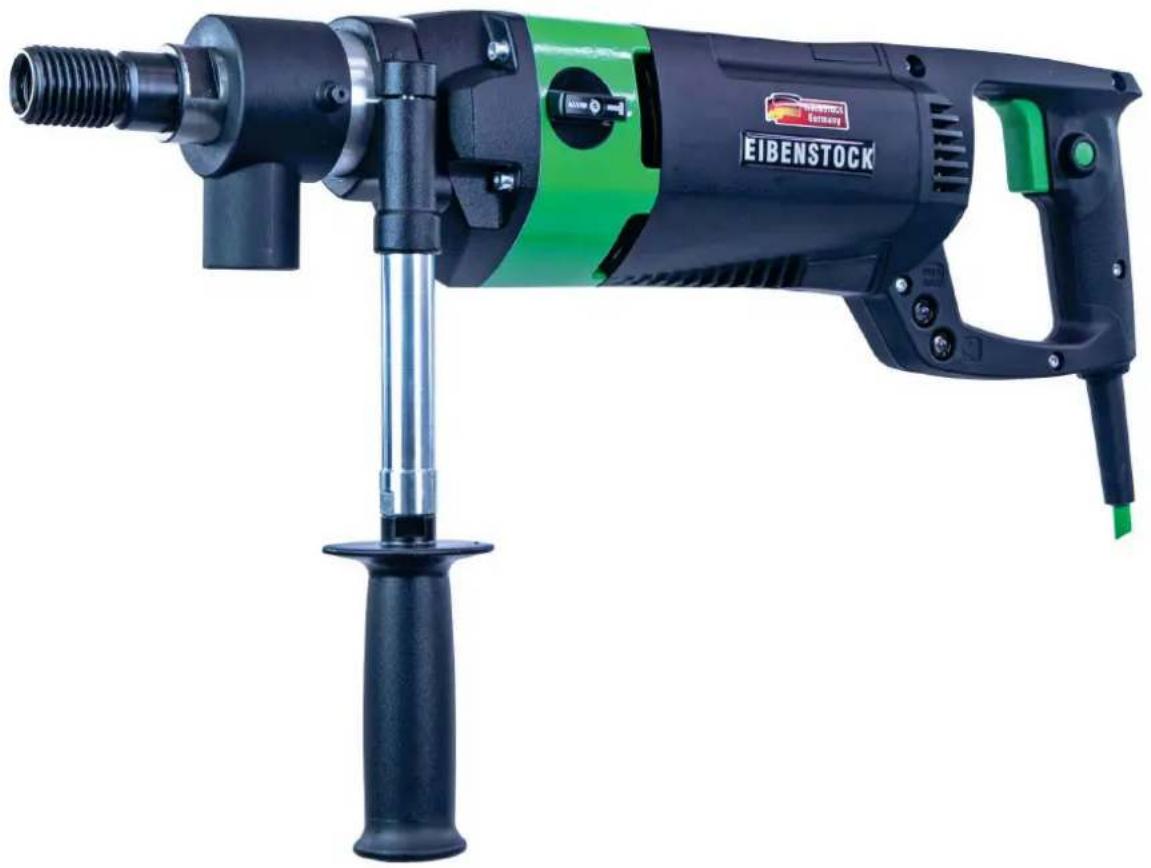

Klopboormachine met diamanten kern ESD 162

Nominale spanning: 230 V ~
Opgenomen vermogen: 2200 W
Ampèrage: 10,0 A
Frequentie: 50/60 Hz
Onbelaste snelheid 0-1100 min	-1
Klopfrequentie: max. 22000/min
Gereedschapshouder: 1 1⁄4“ UNC - R1⁄2” femelle
max. Boordiameter Beton:	82-162 mm (Metselwerk 202 mm)
Beschermingsklasse:	I
Beschermingsgraad:	IP 20
Gewicht:	6.7 kg
Bestelnummer	03E25000

Antiparasitage selon:

EN 55014 en EN 61000

Beschikbare accessoires:

Artikel	Bestelnr.
Diamantboorstandaard BST 162H	0963W000
Accessiores voor Boorkolommen	35720000
Diamantboorkronen roogen ∅82,102,132 e 162mm
Koperen ring	35450000
Industriële stofzuiger ESS 35 MP	09931000

Voor meer informatie over onze producten en ons grote aanbod aan accessoires kijkt u op: www.eibenstock.com

Leveringsomvang

De diamantboor met 2 open sleutels (SW32 en SW41) en handleiding in transportkoffer.

Toepassing voor Bestemd Doeleinde

De diamondboor ESD 162 is alleen bedoeld voor professioneel gebruik en mag alleen door geïinstrueerd personeel worden gebruikt. Met een gepaste boor kan het gereedschap voor het boren in beton, steen, baksteen, kalkzandsteen en poreus beton worden gebruikt.

Voor boren met een diameter van meer dan 132mm (102mm in gewapend beton) moet een passende boorstand worden gebruikt.

Het elektrische gereedschap mag uitsluitend in combinatie met een zuiger van de stofklasse M gebruikt worden.

Boor alleen met behulp van de zachte klopfunctie in beton en gewapend beton. De gebruiker is volledig verantwoordelijk voor schade door verkeerd gebruik.

Lees deze handleiding volledig en zorgvuldig. Houdt u aan de veiligheidsvoorschriften. Ook de algemene veiligheidsvoorschriften in de bijgesloten brochure dient u goed te lezen. Vraag om een demonstratie door de verkoper, voordat u de machine voor het eerst gebruikt. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Raak de kabel niet aan indien deze beschadigd is tijdens werkzaamheden en sluit onmiddellijk de stroomvoorziening af. Gebruik de machine nooit met een beschadigde kabel. Voordat u gaat boren in plafonds of muren, verzeker u van de locatie van elektrische-, gas- of waterleidingen. Gebruik hiervoor een metaaldetectie apparaat indien nodig. Raadpleeg de leidinggevende technicus voor de exacte locatie van de leidingen voordat u gaat boren. Zorg bij het boren in plafonds dat het werkgebied eronder vrij is, in geval de boorkern valt.

Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.

• Gebruik de machine niet in een omgeving met explosie gevaar.
• Gebruik de machine niet op een ladder.
  ■ Boor niet in materiaal dat asbest bevat.
• Draag de machine nooit aan de kabel. Controleer altijd voor gebruik de machine, kabel en stekker. Reparaties dienen verricht te worden door een geautoriseerde specialist. Zorg dat de machine uit staat als de stroomvoorziening aangesloten wordt.
• Tijdens gebruik moet de machine constant onder toezicht zijn.
• De machine dient uit te staan en afgesloten van de stroomvoorziening indien: er geen toezicht is, bij plaatsen of verwijderen van de boor, bij stroomstoring en bij plaatsen of verwijderen van accessoires.
• De stekker verwijders als het apparaat onverwacht stopt. Dit om onverwacht starten van het apparaat te voorkomen.
• Niet gebruiken indien delen van de behuizing, de knoppen, de kabel of de stekker beschadigd zijn.
• Leg de voedingskabel, verlengkabel en ook de afzuigslang uit de buurt van de machine.
• Elektrisch gereedschap moet regelmatig visueel geïnspecteerd worden door een specialist
• Na een onderbreking van de werkzaamheden dient u de machine slechts dan aan te zetten als de kernboor vrij gedraaid kan worden.
• Houd uw handen droog, schoon en vrij van olie en smeer.
• Raak de draaiende onderdelen niet aan.
• Personen onder de 16 jaar mogen deze machine niet bedienen.

• De gebruiker en mensen in zijn omgeving dienen passende veiligheidsbrillen, een veiligheidshelm, gehoorbescherming, veiligheidshandschoenen en veiligheidsschoenen te dragen tijdens gebruik van de machine.
• Bij handbediening het apparaat altijd met beide handen vasthouden en er voor zorgen dat u niet kunt vallen. Let op de weerstand van het apparaat als de boor geblokkeerd raakt.
• Bij het werken met het apparaat altijd de grootst mogelijke voorzichtigheid in acht nemen.
• Houd het gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.
• Bij gebruik van het apparaat vooral voorzichtig zijn bij het boren van afmetingen tussen 100 en 132 mm!

Zie a.u.b. de behuizing voor meer veiligheidinstructies!

Stroomvoorziening

De ESD 162 is veiligheidsklasse 1. Controleer eerst of het beschikbare voltage en de beschikbare frequentie overeenkomen met de gegevens op het typeplaatje. Een afwijking in voltage van +6 tot -10 % is toegestaan. Gebruik alleen driaderige verlengkabels met beschermende geleiding en voldoende aderdoorsnede (min. 2,5 mm ^2 ). Een aderdoorsnede die te klein is kan leiden tot overmatig spanningsverlies en tot oververhitting van de kabel en de motor.

Aanbevolen minimale doorsneden en maximale kabellengtes

Netspanning	Dwarsdoorsnede in mm^2
	1.5	2.5
110V	20 m	40 m
230V	50 m	80 m

De gereedschap is uitgerust met een opstart snelheidsbegrenzer om te voorkomen dat snelle automatische stroomonderbrekers onbedoeld worden geactiveerd.

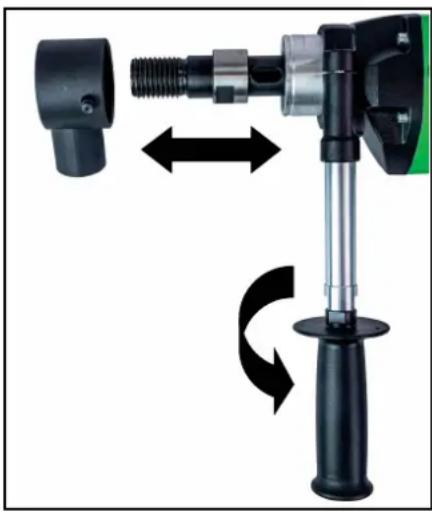

Extra handgreep

Bij handmatig gebruik mag de boor alleen worden gebruikt in combinatie met de bijgevoegde losse handgreep.

Deze wordt aangebracht op de spanhals en bevestigd door de greep aan te draaien.

Voordat u de handgreepklem monteert of demonteert, moet de stofuitlaat worden losgekoppeld van de spanhals.

In-/uitschakelen

Momentschakeling - boren uit de losse hand

Inschakelen: aan-uitschakelaar indrukken.

Uitschakelen: aan-uitschakelaar loslaten.

Permanente schakeling

Inschakelen: aan-uitschakelaar indrukken en in ingedrukte toestand vergrendelen met behulp van de vaststelknop.

Uitschakelen: aan-uitschakelaar nogmaals indrukken en weer loslaten.

Opgelet!

Druk alleen op de vergrendelingsknop als u een stander gebruikt. In geval de machine stopt met werken, laat de vergrendelingsknop onmiddellijk los door op de aan/uit-schakelaar te drukken, zodat de machine niet per ongeluk wordt herstart (gevaar voor letstel).

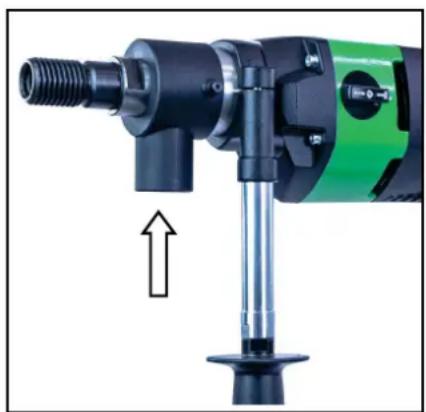

Stofuitlaat

De stof die vrij komt tijdens het gebruik is gevaarlijk voor de gezondheid. Het wordt aanbevolen tijdens gebruik een deduster te gebruiken en een stofmarker te dragen. Plaats de adapter voor de deduster op de connector van het apparaat en draai in de richting van de pijl totdat deze stopt. Een geschikte droog/nat deduster is onze DSS 35 M iP, die als add-on beschikbaar is. Gebruik van een dedusting systeem is ook een vereiste voor optimale presaties van de boot (luchtgekoeld).

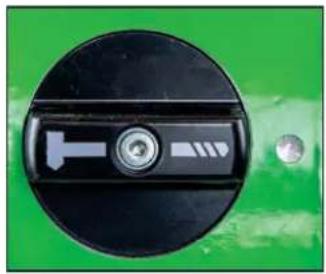

De klopfunctie in- en uitschakelen

Het gereedschap is voorzien van een mechanische zachte klopfunctie voor het boren in zachte materialen, zoals beton en hard kalkzandsteen.

Deze kan als volgt worden in- of uitgeschakeld

Boor symbool op marking

- boren zonder zachte klopfunctie

Hamer symbool op marking

- boren met zachte klopfunctie

Handmatig boren

Positioneer het centreerpunt zodanig dat de uitsparing in het centreerpunt ingrojpt op de vergrendeling van de spindel.

Bevestig de vereiste droge boor op de werkende spindel.

Deactiveer alltijd de zachte klopfunctie alvorens te boren!

Gebruik de AAN/UIT-schakelaar en boor totdat de segmenten ongeveer 5 mm in het material zijn doorgedrongen. Verwijder het centreerpunt. Om in beton te boren, activeer de zachte klopfunctie. Zet de boor weer op de aanwezige groef en voltooi het boren. Zorg ervoor dat de boor de juist hoek aan houdt. Boor verder overeenkomstig met de boordiameter en vermogen van het apparaat. Let op de LED in de hendel.

Als deze rood oplicht, de druk verminderen.

Als de boor vastloopt, niet proberen deze los te krijgen door het apparaat aan en uit te schakelen. Dit kan voortijdige slijtage aan de veiligheidskoppeling veroorzaken. Schakel het apparaat direct uit en maakt de boor los door deze naar links of rechts te draaien met een geschikte tang. Trek de boor voorzichtig uit het boorgat.

Diamantboorkronen

De diamantboren met 1 ¼" UNC binnendraad kan worden vastgeschroefd op de werkende spindel.

Gebruik altijd boren die passen bij het materiaal dat geboord moet worden. U kunt schade aan het apparaat voorkomen doe boren te gebruiken die gebalanceerd zijn en niet vermormd. Let er op dat de diamontsegmenten voldoen reliëf aan de boorkopzijde van het apparaat hebben.

Verwisselen van de boor

Waarschuwing!

Deze machine is erg zwaar en kan heet worden tijdens gebruik of scherpen. U kunt uw handen branden, snijden of scheuren of uw ledematen pletten tussen onderdelen.

Sluit de stroomvoorziening af voordat u aan de machine gaat werken. Plaats de boorinrichting in de hoogste positie. Draag altijd beschermende handschoenen als u onderdelen vervangt

De booras heeft een rechtse draad

Om de as vast te houden gebruikt u een steeksleutel SW 32 op de booras. Verwijder nooit de boor door erop te slaan (met een hamer) omdat dit beschadiging veroorzaakt aan de kernboor. Om verwijdering van de boor te vergemakkelijken, kunt u wat watervast vet op de booras en op de koperen ring tussen de booras en de boor smeren.

Na het boren

Nadat u klaar bent met boren:

■ Verwijder de kernboor uit het boorgat.
- Schakel de motor uit. Gebruik hiervoor de motorschakelaar.

Verwijdering van de boorkern indien dit vast zit in de kernboor.

■ Verwijder de kernboor van de motor.
- Plaats de boor in een verticale positie.
- Sla zachtjes met het houten handvat van een hamer tegen de buis totdat de boorkern eruit glijd. Sla de kernboor nooit met kracht tegen een muur of bewerk de kernboor nooit met gereedschappen als hamers en moersleutels. De buis kan daardoor vervormen zodat de boorkern niet meer verwijderd kan worden en de kernboor niet meer gebruikt kann worden.

Verwijdering van de boorkern uit een blind gat

Breek de kern af met een wig of hefboom. Verwijder de kern met een tang of door een gat in de kern te boren, hier een schroef in te plaatsen en zo de kern eruit te trekken.

Boren met stand

Omdat de boor-stand niet is meegeleverd, worden hier enkele belangrijk kenmerken beschreven.

Raadpleeg de gebruiksaanwijzing voor de boor-stand voor nadere bijzonderheden.

Overbelastingsbeveiliging

Om de gebruiker, de motor en de boor te beschermen, is de uitgevoerd met mechanische, elektronische en thermische overbelastingsbeveiliging.

Mechanisch: Bij een plotselinge blokkering van de boor wordt de terugslag van de machine door middel van een slipkoppeling beperkt tot een voor de bediener hanteerbaar reactiemoment.

Elektronisch: Om de gebruiker te waarschuwing tegen het overbelasting van de boor, is een LED op de behuizing van de boor aagebracht. Deze brandt niet tijdens normaal gebruik met normale bestasting. De LED licht rood op bij overbelasting. Nu moet het apparaat opgeladen worden. Als de rode indicator langere tijd niet brandt, wordt de spanning van het toestel uitgeschakeld. U kunt weer doorgaan met gebruik als u het apparaat uit- en weer inschakelt.

Slipkoppeling

De slipkoppeling is ontworpen om schokken en overmatige belastingen te absorberen. Het is bedoeld als een hulpmiddel en niet als een volledige beveiliging. Wees dus altijd voorzichtig tijdens het boren. Om de bruikbaarheid van de machine te behouden mag de slipkoppeling maximaal 2 seconden in werking zijn. Slippen voor langere periodes kan de koppeling beschadigen. Na overmatige slijtage moet de koppeling vervangen worden door een erkende service dealer.

Onderhoud

Sluit de stroomtoevoer af voordat u gaat werken aan de machine!

Reparaties mogen uitsluitend door gekwalificeerd, op basis van haar opleiding en ervaring geschikt personeel doorgevoerd worden. Het apparaat dient na iedere reparatie door een vakkundige elektromonteur gecontroleerd te worden. Het elektrische gereedschap is zodanig ontworpen, dat een minimum aan onderhoud noodzakelijk is. Regelmatig dienen echter volgende werkzaamheden uitgevoerd c.q. dienen volgende componenten gecontroleerd te worden.

■ Maak de kernboormachine schoon na het boren. Vet daarna de draad van de booras in. De ventilatiegaten moeten altijd open zijn en schoon. Let erop dat er tijdens de schoonmaak geen water in de machine komt.
- Na eerste 150 werkuren moet de transmissie olie vervangen worden. Dit zal de levensduur van de transmissie aanzienlijk verlengen.

• Na ongeveer 200 werkuren dienen de koolborstels geïnspecteerd te worden door een specialist en indien nodig vervangen. Gebruik alleen originele koolborstels
• Schakelaars, kabel en stekker moeten elk kwartaal gecontroleerd worden door een specialist.

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen.

Het EIBENSTOCK-team voor gebruiksadviezen helpt u graag bij vragen over onze producten en toebehoren.

Milieubescherming

Recyclage in plaats van afvalverwijdering

Om beschadiging tijdens het transport te vermijden moet het apparaat in een stevige en stabiele verpakking geleverd worden.

Verpakking, apparaat en toebehoren zijn van recycleerbaar materiaal vervaardigd en moeten dienovereenkomstig behandeld en verwerkt worden. De plastic elementen van het apparaat zijn speciaal gemerkt.

Hierdoor kunnen ze op milieubewuste wijze gesorteerd en/of geëlimineerd worden door ze te deponeren bij de aanbevolen inzamelinstallaties.

Alleen voor EU-landen

Geef elektrisch gereedschap niet met het huisvuil mee!

Volgens de Europese richtlijn 2012/19/EU inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle bedrijf dat voldoet aan de geldende milieu-eisen.

Geluid en trilling

Meetwaarden voor geluid bepaald volgens EN 62841-2-1.

Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend:

Geluidsdrukniveau L_pA 95 dB(A)

Geluidsvermogenniveau L_wA 106 dB(A)

Onzekerheid K 3 dB

Totale trillingswaarden ah en onzekerheid K bepaald volgens EN 62841-2-1:

Trillingsemissiewaarde a_h 13,5 m/s ^2

Onzekerheid K 0,3 m/s²

Het aangegeven trilniveau vertegenwoordigt de voornaamste toepassingen van het elektrische gereedschap. Als het elektrische gereedschap echter voor andere toepassingen met afwijkend inzetstuk of onvoldoende

onderhoud gebruikt wordt, kan het trilniveau afwijken. Dit kan de belasting door trillingen tijdens de gehele arbeidsperiode aanzienlijk doen toenemen. Voor een nauwkeurige taxatie van de belasting door trillingen dient er ook rekening gehouden te worden met de perioden, tijdens dewelke het apparaat uitgeschakeld is of weliswaar in werking is, maar niet effectief gebruikt wordt. Dit kan de belasting door trillingen tijdens de gehele arbeidsperiode aanzienlijk doen afnemen. Leg bijkomende veiligheidsmaatregelen ter bescherming van de bediener vóór de uitwerking van trillingen vast, zoals bijvoorbeeld het onderhoud van elektrisch gereedschap en inzetstukken, het warm houden van de handen, de organisatie van arbeidsprocessen.

Stofbescherming

Stof van materialen zoals loodhoudende verf, bepaalde houtsoorten, mineralen en metaal kan schadelijk zijn. Contact met of inademing van stof kan tot allergische reacties en/of ademhalingsproblemen leiden van de gebruiker of omstanders. Bepaalde soorten stof zijn geclassificeerd als kankerverwekkend, zoals eik –en beukstof, voornamelijk in combinatie met toevoegingen voor houtbehandeling (chromaat, houtconserveermiddel). Asbesthoudend materiaal mag uitsluitend door specialisten worden behandeld.

• Wanneer mogelijk moet een apparaat voor stofafzuiging worden gebruikt.
• Gebruik samen met dit apparaat de industriële stofzuiger ESS 35 MP voor hout en/of mineralen om stofverzameling op een hoog niveau te verwezenlijken.
• De werkplaats moet goed geventileerd zijn.
• Wij raden het gebruik aan van een stofmasker of filter van klasse P2.

Defecten

Zet bij een defect d e machine uit en sluit de troomtoevoer af. Reparaties aan de elektrische delen van de machine mogen alleen uitgevoerd worden door een specialist.

Problemen oplossen

Probleem	Mogelijke oorzaak	Reparatie
De machine werk niet	Stroomtoevoer onderbroken	Probeer een andere machine op dezelfde stroomtoevoer
	Stroomkabel of –stekker defect	Laat de kabel en stekker controlleren door een specialist en indien nodig vervangen
	Schakelaar defect	Laat de schakelaar controlleren door een specialist en indien nodig vervangen
Motor loopt, boorkop draait niet	Transmissie defect	Laat de machine repareren door een erkende service dealer
Boorsnelheid verminderd	Kernboor defect	Controleer de kernboor op beschadigingen, vervang indien nodig
	Boorkop schuurt	Slijp de kernboor op een wetsteen met stromend water
Motor schakelt uit	Motor stopt	Hou de machine in een rechte positie.
	Machine oververhit-Overbelastingsbescher ming geactiveerd	Ontlast de machine en activeer deze door de schakelaar uit/aan te zetten.
	koolborstels zijn versleten, auto-brush borstel schakelt uit.	borstels moeten vervangen worden met originele borstels door een elektrische specialist

Auto-stop borstels

Om de motor te beschermen is dit apparaat uitgerust met auto-stop borstels. Als de koolborstels versleten zijn, schakelaar het apparaat zichzelf uit. In dat geval moeten de koolborstels gelijktijdig worden vervangen met originele borstel door een elektrische specialist.

Verder is er een service-indicator op de behuizing die van tevoren aangeeft dat de machine wordt uitgeschakeld door versleten koolborstels. Nadat de indicator oplicht, kunt u het toestel nog ongeveer 1 dag gebruiken. Daarna moeten de Ikoolborstels worden vervangen.

Garantie

Op Eibenstock-gereedschap staat garantie overeenkomstig de nationale, wettelijke bepalingen (de faktuur of leveringsbon geldt als garantiebewijs) Defecten, die aan natuurlijke slijtage, overbelasting of onvakkundige behandeling toe te schrijven zijn, zijn van de garantie uitgesloten. Defecten, die door materiaal- of fabricagefouten zijn ontstaan, worden gratis door levering van een nieuw onderdeel of reparatie verholpen. Klachten kunnen alleen ingewilligd worden, als het apparaat, zonder gedemonteerd te zijn geweest, naar de leverancier of naar een Eibenstock-werkplaats gezonden wordt.

EU Verklaring van Conformiteit

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten:

EN 62841-1:2023-03

EN 62841-2-1:2023-06

EN 55014-1:2020-12

EN 55014-2:2022-10

EN 61000-3-2:2023-10

EN 61000-3-3:2023-02

volgens de bepalingen van de richtlijnen 2011/65/EU, 2014/30/EU, 2006/42/EG

Technisch dossier (2006/42/EG) bij:

Wijzigingen voorbehouden.

Belangrijke richtlijnen

Waarschuwingssymbolen

Opgelet: Veiligheidsregels

Opgelet: Gevaarlijk voltage

Opgelet: Heet oppervlak

Het gereedschap, de kernboor en de steun zijn zwaar

Opgelet: Risico op verpletterd worden

Gevaar op scheurwonden en snijwonden

Draag tijdens uw werk een veiligheidsbril, oorbescherming, beschermende handschoenen en stevige werkkleding!

Draag een geluidwerende helm

Draag een veiligheidsbril

Draag een veiligheidshelm

Draag werkhandschoenen

Draag werklaarzen

Haal de stekker uit het stopcontact voordat u ingrepen op het apparaat verricht!

Afmetingen: 460 x 230 x 985 mm
Lengte van de kolom / Hub: 860 mm / 650 mm
Gewicht: 10,5 kg
Max. doordiameter 202 mm
Hellingshoek: 0° bis 45°
Vergrendeling in toppositie: Yes
Bevestiging op de motor: Kraagmontage ∅ 60mm
Aanpassing op oppervlak: 4 positieschroeven / 2 bobbelniveaus

Beschikbare speciale accessoires:

Onderdeel	Bestelnr.
Bevestigingsset (beton) 35720000
Bevestigingsset (metselwerk) 35724000
Reserve geleidepin 35722000
Rawl-geleidepin 35725000
Snelsteuneenheid 35730000

Leveringsomvang

Diamant boorinstallatie, basispakking, draaihendel en gebruiksaanwijzingen in een kartonnen doos.

Toepassing voor Bestemd Doeleinde

De diamant boorinstallatie BST 162 H is ontwikkeld voor diamantkern boorkoppen met een kraagmontage ∅ 60mm (b.v.: ESD 162, PLD 182.1 NT).

De max. boordiameter mag niet groter zijn dan 202 mm.

De fabrikant is niet aansprakelijk in het geval van verkeerd gebruik of misbruik.

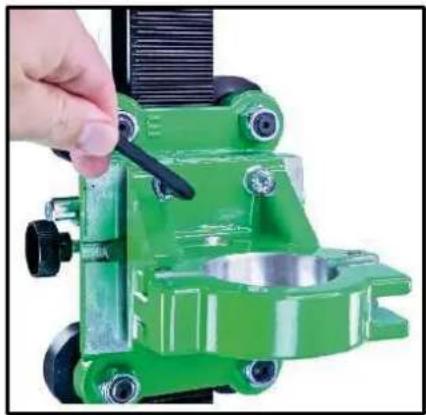

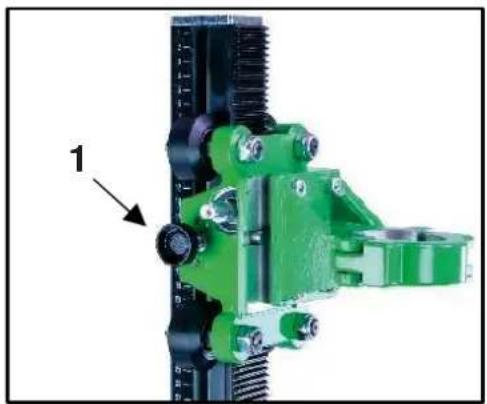

Machinehouder monteren

Voordat u de machine voor de eerste keer gebruikt, moet de machinehouder op de drager worden gemonteerd.

Plaats hiervoor de machinehouder op de spiebaanbevestiging op de drager en draai de vier M8x30 binnenzeskantschroeven stevig vast met de SW6 inbussleutel.

Gebruik

Controleer na elke herafstelling altijd of de schroeven stevig zijn aangedraaid om een zo veilig mogelijk gebruik van de boorinstallatie te garanderen.

Het draaihendel monteren

■ Monteer het draaihendel (1) op de rechter- of linkerzijde van de drager (2) aan de hand van het te verrichten werk.

■ Controleer of het draaihendel (1) goed vast zit.

1 2

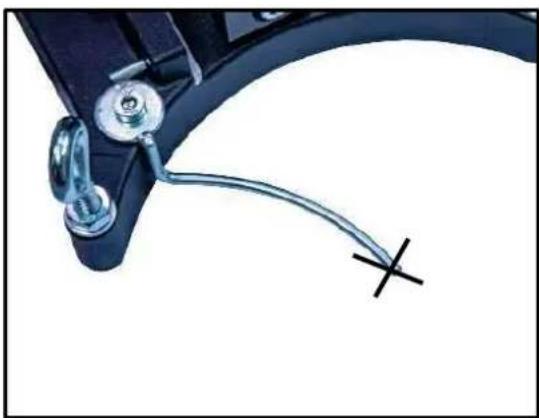

De boor is voorzien van een centrerinngsindicator om snel en precies te centreren.

Markeer het midden van gat dat moet worden geboord.

De centreringsindicator maximaal verlengen (zie afb.).

De boor zodanig positioneren dat de punt of de groef van de indicator precies op het boorgat staat.

Als de boor is vastgezet, de centreringsindicator weer terugbrengen in de originele stand.

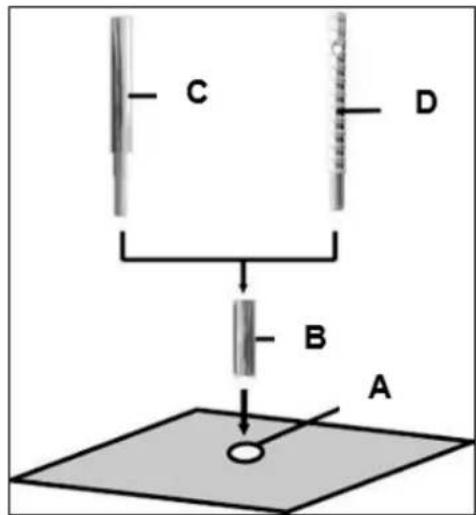

C D B A

• Markeer de positie van de boorgaten voor bevestiging op het te boren oppervlak.
• Boor het gat (∅ 16) 50 mm diep (A) waarin de geleidepin M12 (B) zal worden geplaatst; steek de geleidepin erin en zet het vast met de geleidepinsleutel (C).
• Schroef de snelklemschroef (D) in de geleidepin.

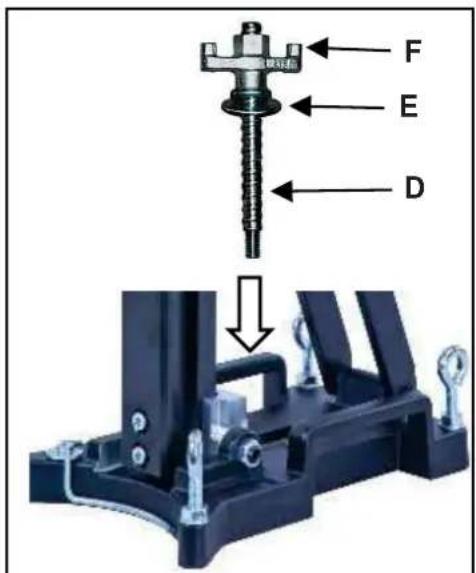

F E D

Voor metselwerk moeten Rawl-Geleidepinnen worden gebruikt (Boor een gat ∅ 18mm).

• Installeer de boorinstallatie.
• Bevestig de sluitring (E) en uiteindelijk de bevestigingsmoer (F) op de snelklemschroef (D).
• Bevestig de sluitring (E) en uiteindelijk de bevestigingsmoer (F) op de snelklemschroef (D).
• Vóór en na het vastdraaien van de moer (F), dient u de 4 afstelbare schroeven af te stellen om de installatie op het oppervlak aan te passen.

Controleer of de boorinstallatie stevig en veilig is geïnstalleerd.

Bevestiging d.m.v. de snelsteuneenheid

Om de boorinstallatie vast te kunnen zetten d.m.v. de snelsteuneenheid, moet de afstand tot de tegenoverstaande muur tussen 1,7 m en 3 m zijn.

H G

Plaats de boorinstallatie op de gewenste plek. Plaats de snelsteuneenheid zo dicht mogelijk achter de ondersteuning op de basis van de installatie. Bevestig de boorinstallatie door de arm (G) rechtsom te draaien. Zet het vast in positie d.m.v. de daarvoor bestemde bout (H).

Opgelet! Het is belangrijk dat de boorinstallatie stevig op het oppervlak is verankerd. Incorrecte bevestiging kan leiden tot persoonlijk letsel of beschadiging van de booreenheid. Ongecontroleerde bewegingen tijdens

het boren kunnen ervoor zorgen dat de boorkop tegen het oppervlak slaat waardoor stukjes van de segmenten af kunnen breken. De boorkop kan ook scheef komen te zitten in het boorgat, waardoor het beschadigd raakt.

De Kernboormotor bevestigen

Draag werkhandschoenen!

Opgelet! Uw handen lopen tijdens montage van de machine het risico verpletterd te raken.

De kernboormachine monteren

Beweeg de machinehouder ver naar boven en zet deze vast door de schroef (1) vast te draaien.

Draai de klemschroef los met behulp van het draaihendel (2) en open de klem. Demonteer van tevoren het extra hendel van de machine.

Plaats de kernboor in de houder en sluit de klem met behulp van de klemschroef.

Draai de schroef (1) los voordat u gaat boren.

Vergrendel altijd de drager als de eenheid niet in gebruik is.

Volg bij gebruik van de kernboormachine altijd de gebruiksaanwijzingen en veiligheidsvoorschriften!

Gebruiksaanwijzingen

Neem a.u.b. de volgende opmerkingen in acht voor veilig gebruik van het apparaat:

Details van de werkomgeving

• Houd de werkomgeving vrij van alles waardoor bedieningen belemmerd kunnen worden.
• Zorg voor voldoende verlichting in de werkomgeving.
  ■ Volg de regelgevingen m.b.t. de stroomaansluiting.

• Leg de voedingskabel zodanig neer dat het geen beschadiging kan oplopen door de boor.

• Zorg ervoor dat u de werkomgeving in het oog kunt houden en dat alle benodigde gebruikselementen en veiligheidinstallaties bereikbaar blijven.

• Houd andere personen uit de werkomgeving om ongelukken te voorkomen.

Ruimtevereisten voor gebruik en onderhoud

Houd wanneer mogelijk een vrije ruimte voor gebruik en onderhoud van ca. 2 m rondom de boorpositie, zodat u veilig kunt werken en onmiddellijk toegang hebt in geval van een storing.

Boren

Boor in het begin zeer traag, omdat de boorkop slechts begint te boren met een kleine fractie van het geboorde oppervlak in het materiaal. Als u te snel of met teveel druk boort, kan de boorkop klem komen te zitten.

Let op de LED in de hendel. Als deze rood oplicht, de druk verminderen.

Hellend boren

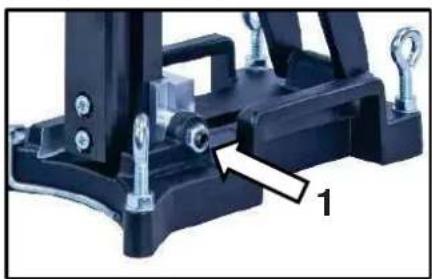

■ De zijschroef (1) op de voet losdraaien.
- De klem (2) op de steun losdraaien met de hendel.
- De kolom nu draaien totdat de gewenste hoek is bereikt.
■ De schroef (1) en de klem (2) weer vastdraaien.

De schaal op de getande kolom helpt u de boorhoek eenvoudig in te stellen.

De Kernbooreenheid Demonteren

• Beweeg de machinehouder met de kernboor naar boven en zet deze vast door de schroef vast te draaien (1 - pagina 31).
  ■ Verwijder de boorkop.
• Draai het vergrendelhendel op de machinehouder los en verwijder de kernboormachine van de boorinstallatie (zie pagina 31).
• Draai de bevestigingsmoer (F) los (zie pagina 30).
• Houd de boorinstallatie hierbij stevig vast!
  ■ Verwijder de boorinstallatie.
  ■ Schroef de snelklemschroef (D) los (zie pagina 30).

Zorg en Onderhoud

• Houd de boorinstallatie altijd schoon, voornamelijk de getande kolom en de 4 zwenkwielen in de machinehouder.U dient de pignonas ietwat te smeren zodat het vrij kan bewegen.
• De 4 zwenkwielen in de machinehouder moeten zonder speling langs de kolom schuiven om een goede prestatie van de boorinstallatie te garanderen.

Opgelet!

U dient na elke tiende boring te controleren of de zwenkwielen!

Als de positie is gewijzigd, kan deze als volgt worden aangepast:

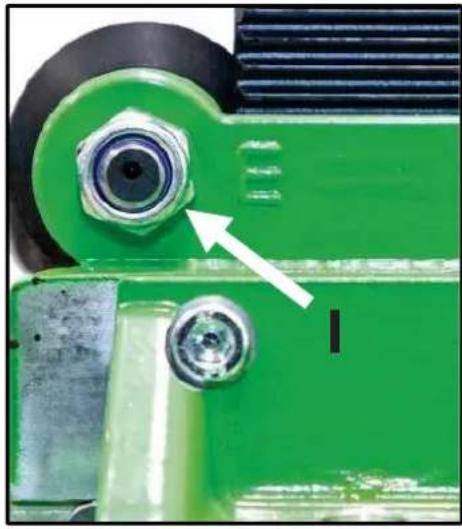

Gebruik een steeksleutel SW 19 om de moer op de schuifrol met de markering E los te draaien.

Door de moeren (K) met steeksleutel SW 19 lichtjes te verdraaien, kan de druk van de schuifrol worden ingesteld.

Na het afstellen van de schuifrol moet de moer (I) weer worden vastgedraaid.

Handelingen bij Storing

Schakel de machine in geval van storing uit en koppel het los van het lichtnetwerk. Ingrepen op het elektrische systeem van de machine mogen uitsluitend door een specialist worden uitgevoerd.

Probleemoplossing

storing	mogelijke oorzaak	reparatie
Booreenheid heeft teveel speling (vibratie)	Steun zit losGeleiding teveel speling, versleten slagstukzwenkwielen versleten	Pas de vleugelmoer aanPas geleiding aan (zie pagina 33) Vervang slagstukzwenkwielen vervanging

Garantie

Op Eibenstock-gereedschap staat garantie overeenkomstig de nationale, wettelijke bepalingen (de faktuur of leveringsbon geldt als garantiebewijs) Defecten, die aan natuurlijke slijtage, overbelasting of onvakkundige behandeling toe te schrijven zijn, zijn van de garantie uitgesloten.

Defecten, die door materiaal- of fabricagefouten zijn ontstaan, worden gratis door levering van een nieuw onderdeel of reparatie verholpen. Klachten kunnen alleen ingewilligd worden, als het apparaat, zonder gedemonteerd te zijn geweest, naar de leverancier of naar een Eibenstock-werkplaats gezonden wordt.

EU Verklaring van Conformiteit

De machine (d.w.z. ESD 162) gebruikt in deze boorinstallatie moet voldoen aan de vereisten beschreven in de specificaties van de boorinstallatie (d.w.z. boordiameter, motorbevestiging). Wij verklaren hierbij dat dit apparaat ontwikkeld is in overeenstemming met 2006/42/EC.

Dit apparaat mag niet in bedrijf worden gesteld totdat bepaald is dat het Elektrisch Gereedschap aan te sluiten op dit apparaat voldoet aan 2006/42/EC (herkenbaar door de CE-markering op het Elektrisch Gereedschap).

Wijzigingen voorbehouden.
