BRUGSANVISNING DSE 162 Eibenstock

Vigtige sikkehedsoplysninger

Vigtige instruktioner og advarsler er lokaliseret på maskinen ved hjælp af symboler:

Læs betjeningsvejledningen

Arbejd koncentreret og med stor omhu. Hold arbejdspladsen ren, og undgå farlige situationer.

Træf foranstaltninger til beskyttelse af operatøren.

Under arbejdet bør du bære høreværn, beskyttelsesbriller, støvmaske, beskyttelseshandsker og robust arbejdstøj!

Anvend høreværn

Anvend beskyttelsesbriller

Anvend hovedværn

Anvend beskyttelseshandsker

Anvend sikkerhedsfodtøj

Advarsel om højspænding

Advarsel om varm overflade

Maskinen, boret og standeren er tunge – fare for at blive klemt

Fare for at blive flået eller afrevet

Tekniske data

Slagboremaskine med diamantkerne ESD 162

Spænding:	230 V ~
Motoreffekt:	2200 W
Netstrøm:	10,0 A
Frekvens:	50/60 Hz
Tomgangshastighed:	0-1100 min ^-1
Slagfrekvens:	max. 22000/min
Gevind type:	1 14 “ UNC - R 12 ” femelle
Max. borekapacitet Beton:	82-162 mm (Murværk 202 mm)
Beskyttelsesklasse:	I
Beskyttelsesgrad:	IP 20
Nettovægt:	6.7 kg
Bestilnummer:	03E25000

Antiparasitage selon:

EN 55014 og EN 61000

Tilgængeligt tilbehør:

Artikel Bestilnr.
Diamantborestander BST 162H 0963W000
Befæstelsessæt for Diamantborestander 35720000
Diamantkernebor tør ∅82,102,132 e 162mm
Kobberring for nemmere afmontering af kernebor 35450000
Industristøvsuger ESS 35 MP 09931000

∅vrige informationer om produkterne, samt tilbehørssortiment, kan findes på: www.eibenstock.com

Levering

Händkerneboremaskine ESD 162 med gaffelnøgle NV 32 og NV 41, betjeningsvejledning i en kuffert.

Diamantkerneboremaskinen ESD 162 er beregnet til professionelt brug og må kun betjenes af personer, der har modtaget korrekte instruktioner i brug af maskinen. Med det rigtige bor kan værktøjet bruges til boring i beton, sten, mursten, sandkalk og porebeton.

Ved boring med kernebor, der har en diameter på mere end 132mm (102mm i armeret beton) skal der anvendes en passende borestander.

Elværktøjet må udelukkende anvendes sammen med en suger i støvklasse M.

Der må kun bores i beton og forstærket med milde slag.

Brugeren er selv ansvarlig for skader, som følge af forkert brug.

Sikkert arbejde med maskinen er kun muligt, hvis du læser disse brugsanvisninger fuldstændig og nøje følger anvisningerne heri. Hertil kommer, at de generelle sikkerheds anvisninger i den vedlagte brochure skal iagttages. Deltag evt. i et praktisk kursus før første brug. Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug.

Hvis strømkablet bliver beskadiget eller afskåret under arbejdet, skal du ikke røre ved det, men øjeblikkeligt trække stikket ud af kontakten. Brug aldrig maskinen med beskadiget strømkabel.

Ved boring i loft eller væg skal du sikre dig, at du ikke skærer igennem elektrisk hovedbrandedninger, gas eller vandrør. Brug metaldetektor hvis nødvendigt.

Før du begynder at arbejde, rådfør dig med de ansvarlige ingeniører, for at fastsætte placeringen af hullet.

Ved boring gennem lofter, skal du sikre gulvet nedenfor, borkernen måske kan falde ud.

El-værktøj må ikke udsættes for regn eller fugt.

Indtrængen af vand i el-værktøj øger risikoen for elektrisk stød.

• Brug ikke værktøjet i omgivelser med fare for eksplosion.
• Brug ikke værktøjet på en stige.
  ■ Bor ikke i asbestholdige materialer.
• Bær aldrig værktøjet i sit kabel og tjek altid værktøj, kabel og stik før brug. Defekter må kun repareres af fagfolk. Indsæt kun stikket i stikkontakten, når værktøjet er afbrudt.
• Modifikationer af værktøjet er forbudt.
• Maskinen må kun køre under tilsyn. Træk stikket ud og sluk maskinen, hvis den ikke er under opsyn, fx i tilfælde af opsætning og nedtagning af maskinen, sæt kun stikket i stikkontakten når maskinen er slukket.
• Sluk maskinen, hvis den pludselig stopper, uanset grund. På denne måde kan du undgå, at den starter pludseligt hvis den ikke er under opsyn.
• Brug ikke maskinen, hvis en del af motorhuset er beskadiget, eller i tilfælde af skader på kontakten, kabel eller stikket.
• Før altid kablet bagud, væk fra maskinen
• El-værktøjet skal inspiceres visuelt af en specialist med regelmæssige mellemrum.
• Ved en afbrydelse af dit arbejde, tænd først maskinen, efter at have kontrolleret, om boret kan dreje frit.
• Hold håndtagene tørre, rene og fri for olie og fedt.
• Roterende dele må ikke berøres.
• Personer under 16 år må ikke betjene maskinen.

• Under brug, skal brugeren og andre personer stående i nærheden bære høreværn, beskyttelsesbriller, sikkerhedshjelm, beskyttelseshandsker og sikkerhedsfodtøj.
• Enheden må kun tohåndsbetjenes eller monteret på kerneborestander. Hold altid maskinen fast med begge hænder og sørg for at stå sikkert under arbejdet. El-værktøjet føres sikkert med to hænder.
• Arbejd altid koncentreret og omhyggeligt. Brug ikke maskinen, när du er ukoncentreret.
• Hold el-værktøjet i de isolerede gribeflader, når du udfører arbejde, hvor indsatsværktøjet kan ramme bøjede strømledninger eller el-værktøjets eget kabel. Kontakt med en spændingsførende ledning kan også sætte maskinens metaldele under spænding, hvilket kan føre til elektrisk stød.
• Ved håndholdt tørboring med kernebor på mellem 100 og 132 mm skal der udvises ekstra forsigtighed!

For yderligere sikkerhedsforskrifter henvises til vedlagte folder!

Strømforsyning

ESD 162 er lavet i beskyttelse klasse 1.

Kontroller først, korrespondancen af spænding og frekvens og sammenligne dem med oplysningerne på Mærkepladen. Spændings forskelle fra + 6 % til - 10 % er tilladt. Brug kun et 3-bens forlængerkabel med beskyttelse af dirigent og et tilstrækkelig tværsnit (min. 2,5 mm²). Et tværsnit, som er for lille kan føre til en overdreven kraft tab og overophedning af maskine og kabel.

Anbefalet ledningstværsnit og kabellængder:

Spænding	Ledningstværsnit mm2
	1,5	2,5
110V	20 m	40 m
230V	50 m	80 m

Maskinen er udstyret med langsom opstart, der sikrer at strømnettet ikke afbrydes, hvis ampereniveauet bliver for højt.

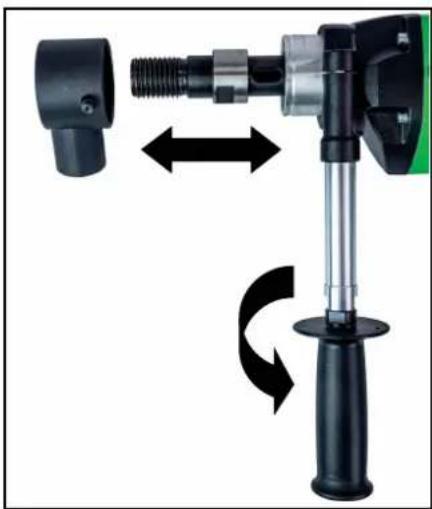

Ekstra handgreb

Maskinen ESD 162 må af sikkerhedsmæssige årsager udelukkende drives med ekstra håndgreb ved manuel drift.

Monter det ekstra håndgreb på spindelhalsen og spænd det fast.

Før montering eller afmontering af håndtagsklemmen skal støvudsugning frakobles fra gearkassehalsen.

Til- /frakobling

Korttid tilslutning

Tænd: Tryk på kontakten Sluk: Slip kontakten

Tænd: Tryk på kontakten og påvirk fastlåsknappen Sluk: Tryk igen på kontakten og slip

Opmærksomhed!

Låseknappen må kun anvendes, när maskinen befinder sig i stativet. Efter et arbejdsbetinget maskinstop eller efter en afbrydelse som fölge af strømsvigt løsnes låseknappen med det samme ved at trykke på start-stop-kontakten.

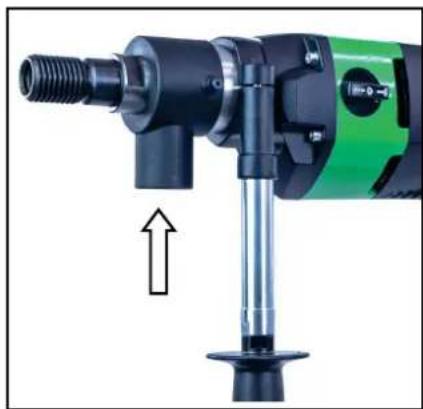

Støvudsugning

Støv der opstår under kerneboring er sundhedsskadeligt. Derfor skal der anvendes støvsuger, samt bæres støvmaske ved tørboring. Våd/tørstøvsugeren DSS 35 M iP, kan anbefales som tilbehør. Anvendelsen af støvsuger under tørboring, er også påkrævet for optimal ydelse for diamantkerneboret (Luftkøling).

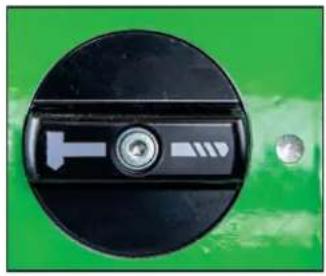

Montering og aftagelse af slagtøjet

Denne maskine er udstyret med en mild mekanisk slagfunktion til boring i hårde materialer, såsom beton og hårdt sandkalksten.

Funktionen kan slås til og fra på følgende måde.

Boresymbol på mærket - boring uden milde slag

Hammersymbol på mærket - boring med milde slag

Boring - håndholdt

Placer centrerstangen således at tænderne fanger centrerpunktet på arbejdsspindlen.

Skru det passende diamantkernebor på arbejdsspindlen.

Slå altid den milde slagfunktion fra, när du starter boringen!

Kontroller at maskinen er i det rette gear. Aktiver TÆND/SLUK knappen, og bor indtil at segmenterne er ca. 5 mm inde i materialet. Fjern centrerstangen. For at bore i beton, skal du slå den milde slagfunktion til. Indsæt diamantkerneboret i den borede rille, og bor hullet færdig. Vær opmærksom på at boret ikke blokeres under boringen. Tilpas fremførslen til størrelsen af diamantkerneboret og maskinens effekt. Vær opmærksom på lysdioden på grebet. Hvis denne lyser rødt, er fremførslen for kraftig, og denne skal derfor reduceres.

Hvis diamantkerneboret sidder fast, må man ikke forsøge at løsne denne ved at tænde og slukkke maskinen. Dette vil medføre hurtig opslidning af sikkerhedskoblingen. Sluk øjeblikkeligt for maskinen, og skru diamantkerneboret ud ved at dreje denne med og mod uret med en passende skruenøgle. Træk herefter maskinen forsigtigt ud af borehullet.

Kernebor

Diamantkernebor med et 5/4" indergevind kann monteres direkte på spindlen.

Brug altid kernebor som matcher det materiale, der skal bores.

Du kan forhindre, at maskinen bliver skadet, hvis du kun bruger kernebor som er afbalanceret og ikke deforme. Vær opmærksom, at diamant segmenterne har nok kant ud fra borepatronen.

Bor skifte

OBS!

Når du bruger eller skærper maskinen, kan den blive meget varm. Du kan brænde dine hænder eller blive skåret eller flået af segmenter. Tag altid stikket ud af stikkontakten før begyndelsen af enhver form for arbejde på maskinen. Brug altid beskyttelseshandsker, når du skifter boret.

Bor spindlen er højre drejet. Til modhold på spindlen, brug altid en skruenøgle STR 32. Du må aldrig fjerne boret med hammerslag, da det kan beskadige maskinen. Med vandtæt fedt, som er sat på bor-gevindet mellem spindel og boret, og en kobberring mellem spindel og boret, vil det være lettere at skifte boret.

After boring

Når du er færdig med at bore:

■ Træk boret ud af hullet
- Sluk for maskinen på kontaken kontakten på maskinen.

Fjernelse af borekernen när det sidder I boret:

• Afmonter boret fra motoren.
  ■ Sæt boret i lodret stilling.
• Bank forsigtigt på røret ved hjælp af en træhammer indtil borkernen glider ud. Kast aldrig boret mod en mur med magt eller grib om det fx med en skruenøgle. Ellers vil røret kunne gå ud af form og hverken borekerne kan udvindes eller boret kan genbruges.

Fjernelse af kernen fra hullet:

Bræk kernen af med en kile eller løftestang. Træk kernen ud med en passende tang eller bor et hul i kernen, skrue en bolt i, og træk kernen ud.

Fastgørelse af borestander

Borestanderen er ekstraudstyr. Herunder påpeges der nogle vigtige instruktioner. Sammenhold venligst dette med betjeningsvejledningen for kerneborestativet.

Overbelastningssikring

For at beskytte brugeren, motoren og boret, er ESD 162 udstyret med en mekanisk og elektronisk overbelastningssikring.

Mekanisk: I tilfælde af pludselig fastklemning af borekronen er tilbageslag af maskinen begrænset til et reaktionsmoment, som føreren kan styre ved hjælp af en glidekobling.

Elektronisk: Som advarsel til operatøren imod overbelastning af kerneboremaskinen, på grund af for kraftig fremdrift, er der installeret en diode-lampe på motorhuset. Ved tomgang og under normal belastning er ingen udslag. Ved overbelastning lyser diode-lampen rødt. I dette tilfælde skal maskinen aflastes. Skulle den røde indikator blive ignoreret, vil maskinen selv slå fra. Efter standsning af maskinen, og aflastning af fremdriften kan man fortsætte med at arbejde normalt.

Sikkerheds kobling

Sikkerhedskoblingen skal absorbere stød og overdreven belastning. Det er en støtte og ikke en absolut beskyttelse. Derfor er du nødt til at bore omhyggeligt.

For at holde den i god stand, bør koblingen kun glide i meget kort tid (maks. 2 sekunder) i hvert enkelt tilfælde. Efter overdreven brug af koblingen skal den fornys af et autoriseret serviceværksted.

Vedligeholdelse

Før vedligeholdelse eller reparation begyndes, skal du afbryde maskinen fra lysnettet!

Reparationer må kun udføres af kvalificeret og erfarent personale.

Efter hver reparation af maskinen skal den være inspiceret af en elektrisk specialist. På grund af sin udformning, har maskinen brug for et minimum af pleje og vedligeholdelse. Regelmæssigt følgende handlinger er nødt til at blive udført eller komponenterne skal inspiceres:

• Rens boreenheden när du er færdig med at bore.
  Smør gevindet ind i fedt.
  Ventilationsåbningerne skal altid være rene og åbne.
  Vær opmærksom at der ikke kommer vand ind i maskinen under renseprocessen
• Efter de første 150 timers drift er du nødt til at skifte olien i gearkassen.
  Udskiftningen af gearkasse olien medfører en betydelig længere levetid af gearkassen.
• Efter ca 250 driftstimer skal kullene kontrolleres af et autoriseret værksted, og udskiftes om nødvendigt. (anvend kun originale kul)

- Få kontakt, kabel og stik kontrolleres af en elektrisk specialist kvartalsvist.

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele.

EIBENSTOCK brugerrådgivningsteamet vil gerne hjælpe dig med at besvare spørgsmål vedr. vores produkter og deres tilbehør.

Miljøbeskyttelse

Råstofgenanvendelse i stedet for bortskaffelse af affald

For at undgå skader under transport, skal maskinen leveres i robust transportemballage. Indpakningen samt værktøj og tilbehør er fremstillet af genbrugsmaterialer og kan bortskaffes i overensstemmelse hermed.

Værktøjets plastkomponenter er mærket i overensstemmelse med deres materiale, hvilket gør det muligt at fjerne miljøvenlig og differentieret på grund af tilgængelige indsamlingssteder.

Elektrisk værktøj må ikke bortskaffes sammen med husholdningsaffald!

Under overholdelse af EU-direktiv 2012/19/EF om affald af elektrisk og elektronisk udstyr og dets gennemførelse i overensstemmelse med national lovgivning, elektriske værktøjer, som har nået til afslutningen af deres levetid skal indsamles særskilt og sendes tilbage til en genbrugsstation.

Støjniveau / Vibrationer

Stojemissionsvardier bestemt iht. EN 62841-2-1.

Varktojets A-vagtede stojniveau er typisk:

Lydtryksniveau

L_pA 95 dB(A)

Lydeffektniveau

L_wA 106 dB(A)

Usikkerhed

K 3 dB

Brug horevarn!

Samlede vibrationsvardier ah (vektorsum for tre retninger) og usikkerhed K beregnet iht. EN 62841-2-1:

Svingningsniveau

a_h 13,5 m/s ^2

Usikkerhed

K 0,3 m/s ^2

Det erklærede vibrationsniveau repræsenterer de vigtigste anvendelser af værktøjet. Men hvis værktøjet bruges til forskellige formål, med forskelligt tilbehør eller dårligt vedligeholdt, kan vibrationsstørrelserne variere. Dette kan markant øge belastningen i løbet af den samlede arbejdsperiode. Et skøn over niveauet for udsættelse af vibrationer, bør også tage hensyn til

de tidspunkter, hvor værktøjet er slukket, eller når det kører, men ikke faktisk gør jobbet. Dette kan i væsentlig grad reducere belastningen over den samlede arbejdsperiode. Yderligere sikkerhedsforanstaltninger for at beskytte operatøren fra virkningerne af vibrationer såsom: vedligeholde værktøj og tilbehør, holde hænderne varme, organisering af arbejdsmønstre.

Støvbeskyttelse

Støv fra materiale så som maling der indeholder bly, nogle træ typer, mineraler og metal kan være skadelige. Kontakt med, eller indånding af dette støv, kan forsage allergiske reaktioner og/ eller åndedrætssygedomme til brugeren eller tilskuere. Visse former for støv er klassificeret som kræftfremkaldende, så som egeog bøgetræstøv især i forbindelse med tilsætningsstoffer til træbehandling (chromat, træbehandlingsmiddel). Materiale, som indeholder asbest, må kun behandles af specialister.

• Hvor brug af støvudsugning er muligt, skal det benyttes.
• For at sikre et højt niveau af støvsamling, brug da industri støvsuger ESS 35 MP, for opsugning af træ og/eller mineraler sammen med denne maskine. Arbejdspladsen skal være godt ventileret.
• Brugen af støvmaskine klasse P2 anbefales.

Fejlsøgning

I tilfælde af defekt, sluk motoren og frakobl det fra strøm. Reparation af de elektriske dele må kun udføres af et autoriseret serviceværksted.

Fejl	Mulig årsag	Afhjælpning
Maskinen kører ikke	Strømmen er afbrudt	Test med en anden maskine
	Ledning eller stik defekt	Maskinen testes på værksted
	Kontakt defekt	Maskinen testes på værksted
Motor kører - borekrone drejer ikke	Gearet er defekt	Maskinen testes på værksted
Borehastigheden falder	Kernebor defekt	Kernebor undersøges for skader og ombyttes om nødvendigt
	Kerneboret er slidt blank	Kerneboret hvæsses på en slibesten, mens der tilføres vand
Motor slår fra	Maskinen stopper	Sørg for en lige fremføring
	Overbelastningssikringen er slået til	Belastningen fjernes og maskinen køres atter op i fart
	Kullene er slidt ned -og slået motor fra	Maskinen sendes på værksted for reparation

Selvafbrydende kul

Maskinen er udstyret med selvafbrydende kul for beskyttelse af motoren. Er kullene nedslidt, slukkes maskinen automatisk. I dette tilfælde skal begge kul udskiftes samtidigt, og erstattes med originale kul, hos en autoriseret reparatør.

Derudover er der på skifte håndtag et display, der advarer om en forestående nedlukning af maskinen på grund af nedslidt kul.

Efter at indikatoren har lyst op er det stadig muligt at arbejde omkring en dag. Straks derefter bør kullene udskiftes.

Garanti

I henhold til vores generelle betingelser for levering til forretninger, er leverandøren nødt til at give kunden en garantiperiode på 12 måneder for mangler (skal dokumenteres ved faktura eller følgeseddel).

Skader som følge af materiale fejl eller produktions fejl skal elimineres gratis ved enten reparation eller udskiftning.

Klager vil blive accepteret, hvis værktøjet er leveret i samlet stand til fabrikanten eller et autoriseret Eibenstock servicecenter.

EU Overensstemmelseserklæring

Vi erklærer under almindeligt ansvar, at det produkt, der er beskrevet under „Tekniske data“, er i overensstemmelse med følgende standarder eller normative dokumenter:

EN 62841-1:2023-03

EN 62841-2-1:2023-06

EN 55014-1:2020-12

EN 55014-2:2022-10

EN 61000-3-2:2023-10

EN 61000-3-3:2023-02

Ret til ændringer forbeholdes.
