BEDIENUNGSANLEITUNG DSE 162 Eibenstock

EIBENSTOCK Elektrowerkzeuge

Originalbetriebsanleitung....2 - 13

Wichtige Sicherheitshinweise

Wichtige Anweisungen und Warnhinweise sind mittels Symbole auf der Maschine dargestellt:

Vor Inbetriebnahme der Maschine Bedienungsanleitung lesen.

Arbeiten Sie konzentriert und lassen Sie Sorgfalt walten. Halten Sie Ihren Arbeitsplatz sauber und vermeiden Sie Gefahrensituationen.

Vorkehrungen zum Schutz des Bedieners treffen.

Zu Ihrem Schutz sollten Sie folgende Schutzmaßnahmen treffen

Gehörschutz benutzen

Augenschutz benutzen

Schutzhelm benutzen

Schutzhandschuhe benutzen

Schutzschuhe benutzen

Warnung vor gefährlicher elektrischer Spannung

Warnung vor heißer Oberfläche

Maschine, Bohrkrone und Bohrständer sind schwer – Vorsicht Quetschgefahr

Reiß- bzw. Schneidgefahr

Technische Daten

Softschlag - Diamant - Trocken - Kernbohrmaschine ESD 162

Nennspannung: 230 V ~
Leistungsaufnahme: 2200 W
Nennstrom: 10,0 A
Frequenz: 50/60 Hz
Leerlaufdrehzahl: 0-1100 min	-1
Schlagfrequenz max. 22000/min
Werkzeugaufnahme: 1 1⁄4“UNC - 1⁄2” i
Bohr - ∅ in Beton:	82-162 mm (Mauerwerk bis 202mm)
Schutzklasse:	I
Schutzgrad:	IP 20
Gewicht:	ca. 6,7 kg
Bestellnummer	03E25000

Funkentstörung nach:

EN 55014 und EN 61000

Lieferbares Sonderzubehör:

Artikel	Bestell Nr.
Diamantbohrständer BST 162 H	0963W000
Befestigungsset Beton / Gestein	35720000
Diamantbohrkronen trocken ∅ 82, 102, 132 und 162 mm
Kupferring zum leichten Lösen der Bohrkrone	35450000
Nass-/Trockensauger ESS 35 MP	09931000

Weitere Informationen zu unseren Produkten sowie zum umfangreichen Zubehörsortiment finden Sie unter: www.eibenstock.com

Lieferumfang

Diamantkernbohrgerät mit 2 Maulschlüsseln (SW32 und SW41) und Bedienungsanleitung im Transportkoffer.

Bestimmungsgemäßer Gebrauch

Die Diamant-Kernbohrmaschine ESD 162 ist nur für den professionellen Einsatz bestimmt und darf nur von unterwiesenen Personen bedient werden. In Verbindung mit den entsprechenden Diamantbohrkronen ist die Maschine zum Bohren von Beton und Stein sowie Ziegel, Kalksandstein und Porenbeton bestimmt.

Für Bohrungen mit Durchmesser über 132mm (102mm in Stahlbeton) ist der Einsatz eines geeigneten Bohrständers zwingend erforderlich. Das Elektrowerkzeug darf ausschließlich in Verbindung mit einem Sauger der Staubklasse M verwendet werden.

Beton und armierter Beton sind ausschließlich mit Softschlag zu bohren. Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die Bedienungsanleitung und die Sicherheitshinweise vollständig gelesen haben und die darin enthaltenen Anweisungen strikt befolgen.

Zusätzlich müssen die allgemeinen Sicherheitshinweise im beigelegten Heft befolgt werden. Lassen Sie sich vor dem ersten Gebrauch praktisch einweisen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Wird bei der Arbeit die Anschlussleitung beschädigt oder durchtrennt, diese nicht berühren, sondern sofort den Netzstecker ziehen. Gerät niemals mit beschädigter Anschlussleitung betreiben.

Überprüfen Sie vor dem Bohren in Decken und Wänden die Bohrstelle auf verdeckt liegende Strom-, Gas- und Wasserleitungen oder andere Medien.

Überprüfen Sie den Arbeitsbereich, z.B. mit einem Metallortungsgerät.

Konsultieren Sie den verantwortlichen Statiker vor Beginn ihrer Arbeit zur Festlegung der genauen Position der Bohrung. Sichern Sie bei Durchbohrungen durch Decken den Bereich von unten ab, da der Bohrkern nach unten herausfallen kann.

Halten Sie Elektrowerkzeuge von Regen oder Nässe fern.

Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

• Arbeiten Sie nicht in explosionsgefährdeter Umgebung.
  ■ Arbeiten Sie nicht auf Leitern.
  ■ Asbesthaltige Materialien dürfen nicht bearbeitet werden
• Tragen Sie das Gerät niemals am Kabel und überprüfen Sie vor jeder Benutzung Gerät, Kabel und Stecker. Lassen Sie Schäden nur von einem Fachmann beseitigen. Stecker nur bei ausgeschalteter Maschine in die Steckdose stecken.
  ■ Manipulationen am Gerät sind nicht erlaubt.
• Ziehen Sie den Netzstecker, und überprüfen Sie, dass der Schalter ausgeschaltet ist, wenn die Kernbohrmaschine unbeaufsichtigt bleibt, z.B. bei Auf- und Abbauarbeiten, bei Spannungsausfall, beim Einsetzen bzw. bei der Montage eines Zubehörteiles.
• Schalten Sie die Maschine ab, wenn Sie aus irgendeinem Grund stehen bleibt. Sie vermeiden damit das plötzliche Anlaufen im unbeaufsichtigten Zustand.
  Benutzen Sie das Gerät nicht, wenn ein Teil des Gehäuses defekt ist, bzw. bei Beschädigungen an Schalter, Zuleitung oder Stecker.

• Führen Sie beim Arbeiten das Netz-, das Verlängerungskabel und den Absaugschlauch immer nach hinten vom Gerät weg.

• Elektrowerkzeuge müssen in regelmäßigen Abständen einer Sichtprüfung durch den Fachmann unterzogen werden.

• Schalten Sie nach einer Unterbrechung Ihrer Arbeit die Kernbohrmaschine nur dann ein, nachdem Sie sich davon überzeugt haben, dass sich die Bohrkrone frei drehen lässt.
• Halten Sie die Handgriffe trocken, sauber und frei von Öl und Fett.
• Nicht in rotierende Teile fassen.
• Personen unter 16 Jahren dürfen das Gerät nicht benutzen.

- Der Benutzer und die sich in der Nähe aufhaltenden Personen müssen während der Benutzung des Gerätes eine geeignete Schutzbrille, Schulzhelm, Gehörschutz, Schutzhandschuhe und Sicherheitsschuhe benutzen.

- Das Gerät darf nur zweihandgeführt oder am Bohrständer eingesetzt werden. Während des Handbetriebes Gerät immer mit beiden Händen halten und einen sicheren Stand einnehmen. Beachten Sie das Reaktionsdrehmoment der Maschine im Blockierfall.

- Gehen Sie überlegt vor und verwenden Sie das Gerät nicht, wenn Sie unkonzentriert sind.

- Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

- Bei Trockenbohrungen im Handbetrieb zwischen 102 und 132 mm Durchmesser ist mit besonderer Umsicht zu arbeiten!

Weitere Sicherheitshinweise entnehmen Sie bitte der Anlage!

Elektrischer Anschluss

Die ESD 162 ist in Schutzklasse 1 ausgeführt.

Prüfen Sie vor Inbetriebnahme die Übereinstimmung der Netzspannung und -frequenz mit den auf dem Typenschild angegebenen Daten.

Spannungsabweichungen von + 6 % und - 10 % sind zulässig.

Verwenden Sie nur 3-adriges Verlängerungskabel mit ausreichendem Querschnitt (siehe Tabelle). Ein zu schwacher Querschnitt kann zur Fehlfunktion der Maschine führen.

Empfohlene Mindestquerschnitte und maximale Kabellängen

Netzspannung	Querschnitt in mm^2
	1,5	2,5
110V	20 m	40 m
230V	50 m	80 m

Die Maschine verfügt über eine Anlaufstrombegrenzung die verhindert, dass flinke Sicherungsautomaten unbeabsichtigt auslösen.

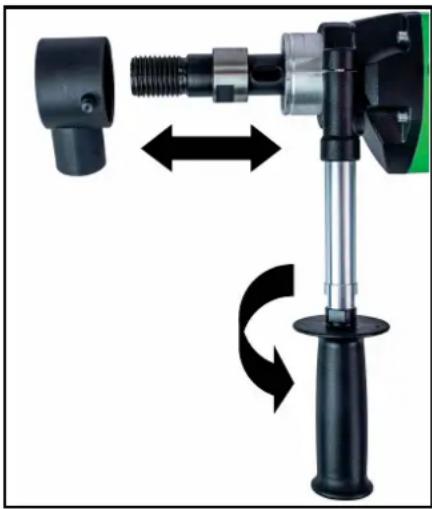

Zusatzhandgriff

Im Handbetrieb darf die ESD 162 nur in Verbindung mit dem beiliegenden Zusatzhandgriff betrieben werden.

Dieser wird von vorn auf den Getriebehals aufgesteckt und durch Drehen des Handgriffes in Pfeilrichtung fest angezogen.

Vor Montage bzw. Demontage der Griffschelle muss die Staubsaugung vom Getriebehals abgezogen werden.

Ein-/ Ausschalten

Momentschaltung

Einschalten: Ein-Aus-Schalter drücken.

Ausschalten: Ein-Aus-Schalter loslassen.

Dauerschaltung

Einschalten: Ein-Aus-Schalter drücken und in gedrücktem Zustand mit Feststellknopf arretieren.

Ausschalten: Ein-Aus-Schalter erneut drücken und wieder loslassen.

Achtung!

Benutzen Sie den Feststellknopf nur im Ständerbetrieb. Die Anwendung im Handbetrieb ist untersagt.

Bei jedem maschinell bedingten Stillstand oder einer Unterbrechung der Stromversorgung ist der Feststellknopf sofort durch Drücken des Ein-Aus-Schalters zu lösen.

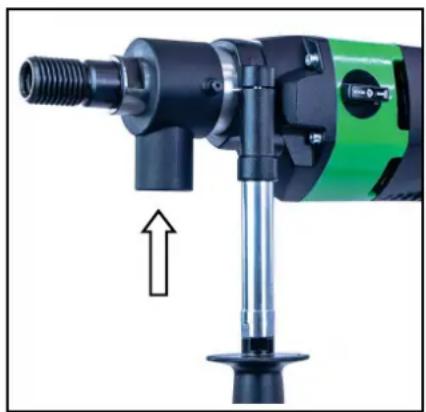

Staubabsaugung

Beim Arbeiten entstehender Staub ist gesundheitsschädlich. Deshalb ist immer ein Staubsauger (Staubklasse M) zu verwenden und eine Staubschutzmaske zu tragen. Der passende Nass-Trocken-Sauger DSS 35 M iP ist als Zubehör erhältlich. Die Verwendung einer Absaugung ist ebenfalls Voraussetzung für eine optimale Schnittleistung der Bohrkrone (Luftkühlung).

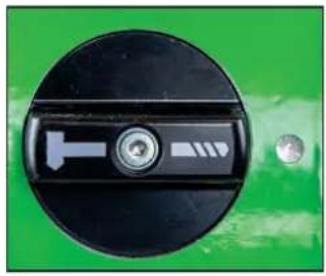

Zu- und Abschalten des Schlagwerkes

Die Maschine ist mit einem mechanischen Softschlag zum Bohren in harte Materialien, wie Beton und harten Kalksandstein ausgerüstet. Dieser kann wie folgt aktiviert bzw. deaktiviert werden.

Symbol Bohrer auf Markierung - Bohren ohne Softschlag

Symbol Hammer auf Markierung - Bohren mit Softschlag

Bohren - handgeführt

Setzen Sie die Zentrierstange so ein, dass die Aussparungen der Zentrierspitze in den Mitnehmern der Arbeitsspindel einrasten.

Schrauben Sie die entsprechende Trockenbohrkrone auf die Arbeitsspindel. Deaktivieren Sie zum Anbohren immer den Softschlag!

Betätigen Sie den Ein/Ausschalter und bohren Sie soweit, bis sich die Segmente ca. 5 mm in das zu bohrende Material eingearbeitet haben. Entfernen Sie die Zentrierstange.

Zum Bohren in Beton aktivieren Sie nun den Softschlag.

Setzen Sie die Bohrkrone in die vorhandene Rille und beenden Sie die Bohrung.

Achten Sie beim Bohren besonders darauf, dass die Bohrkrone nicht verkantet. Passen Sie den Vorschub dem Bohrkronendurchmesser und der Leistung der Maschine an.

Achten Sie auf die Leuchtdiode im Griff.

Leuchtet diese rot, ist die Maschine überlastet und der Anpressdruck zu verringern.

Sollte die Bohrkrone klemmen, versuchen sie nicht, dieses durch Ein- und Ausschalten der Maschine zu lösen. Dies führt zum vorzeitigen Verschleiß der Sicherheitsrutschkupplung. Schalten Sie die Maschine sofort ab und lösen Sie die Bohrkrone durch Rechts- und Linksdrehen mit einem passenden Maulschlüssel. Ziehen Sie dabei die Maschine vorsichtig aus dem Bohrloch.

Bohrkronen

Diamantbohrkronen mit einem 1/1/4" UNC Innengewinde können direkt auf die Arbeitsspindel geschraubt werden.

Verwenden Sie nur auf das zu bohrende Material abgestimmte Bohrkronen. Sie schonen die Kernbohrmaschine, wenn Sie nur rundlaufende und nicht deformierte Bohrkronen verwenden. Achten Sie darauf, dass die Diamantsegmente ausreichenden Freischnitt gegenüber dem Bohrkronenkörper aufweisen.

Bohrkronenwechsel

Vorsicht!

Das Werkzeug kann durch den Einsatz oder durch Schärfen heiß werden. Sie können sich die Hände verbrennen oder sich an den Segmenten schneiden bzw. reißen.

Benutzen Sie für den Werkzeugwechsel deshalb immer Arbeitsschutzhandschuhe.

Die Bohrspindel hat Rechtsgewinde. Verwenden Sie als Gegenhalter immer einen Maulschlüssel SW 32, der an der Bohrspindel angesetzt wird. Lösen Sie die Bohrkrone niemals mit (Hammer-) Schlägen, da so die Bohrkrone und die Kernbohrmaschine beschädigt werden. Etwas, auf dem Bohrspindelgewinde aufgetragenes, wasserfestes Fett und ein Kupferring zwischen Spindel und Bohrkrone erleichtern das Lösen der Bohrkrone.

Nach dem Bohren

Wenn Sie Ihre Bohrung beendet haben:

■ Ziehen Sie die Bohrkrone aus dem Loch heraus.
■ Schalten Sie die Maschine aus.

Bohrkern entfernen, wenn er in der Bohrkrone bleibt

• Trennen Sie (wenn möglich) die Bohrkrone vom Motor.
  ■ Stellen Sie die Bohrkrone senkrecht.

- Klopfen Sie leicht mit einem hölzernen Hammerstiel gegen das Rohr, bis der Bohrkern herausrutscht. Die Bohrkrone nie mit Gewalt gegen eine Wand schlagen, oder mit Werkzeugen wie Håmmern oder Maulschlüsseln traktieren, da das Rohr sonst verformt wird und weder der Bohrkern sich herauslösen, noch die Bohrkrone sich wiederverwenden lässt.

Bohrkern entfernen bei einem Sackloch

Brechen Sie den Kern mit einem Keil oder Hebel ab. Heben Sie den Kern mit einer geeigneten Zange heraus oder bohren Sie ein Loch in den Kern, schrauben unter Zuhilfenahme eines geeigneten Dübels eine Ringschraube hinein und ziehen Sie den Bohrkern daran heraus.

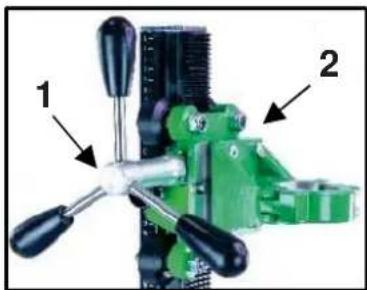

Bohren ständergeführt

Der Bohrständer ist nicht Bestandteil des Lieferumfanges.

Beachten Sie bitte hierzu die Bedienungsanleitung für den Bohrständer.

Überlastungsschutz

Die ESD 162 ist zum Schutz von Bediener, Motor und Bohrkrone mit einem mechanischen, elektronischen und thermischen Überlastungsschutz ausgerüstet.

Mechanisch: Bei einem plötzlichen Verklemmen der Bohrkrone wird der Rückschlag der Maschine mittels einer Rutschkupplung auf ein für den Bediener beherrschbares Reaktionsmoment begrenzt.

Elektronisch: Zur Warnung des Bedieners vor Überlastung des Bohrgerätes bei zu großer Vorschubkraft ist am Schaltergriff eine Leuchtdiode als Überlastanzeige eingebaut. Im Leerlauf und bei normaler Belastung erfolgt keine Anzeige. Bei einer Überlastung leuchtet die Diode rot. In diesem Falle ist die Maschine zu entlasten. Bei längerer Nichtbeachtung der roten Anzeige erfolgt über die Elektronik eine selbständige Abschaltung der Maschine. Nach Entlastung und Aus- und Wiedereinschalten des Geräteschalters kann normal weitergearbeitet werden.

Sicherheitskupplung

Die Sicherheitskupplung soll Stöße und übermäßige Belastung abfangen. Sie ist kein absoluter Schutz, deshalb sollten Sie umsichtig bohren.

Um ihre Funktionsfähigkeit zu erhalten, sollte sie max. 2 s durchrutschen. Ein längeres Durchrutschen führt zur Zerstörung der Sicherheitskupplung. Sie muss bei übermäßigem Verschleiß von einer autorisierten Fachwerkstatt erneuert werden.

Pflege und Wartung

Vor Beginn der Wartungs- oder Reparaturarbeiten unbedingt Netzstecker ziehen!

Reparaturen dürfen nur von qualifiziertem, auf Grund seiner Ausbildung und Erfahrung geeignetem Personal durchgeführt werden.

Das Gerät ist nach jeder Reparatur von einer Elektrofachkraft zu überprüfen. Das Elektrowerkzeug ist so konstruiert, dass ein Minimum an Pflege und Wartung erforderlich ist. Regelmäßig sind jedoch folgende Arbeiten auszuführen bzw. Bauteile zu überprüfen:

• Reinigen Sie nach Beendigung der Bohrarbeiten die Kernbohrmaschine. Fetten Sie danach das Bohrspindelgewinde ein. Die Lüftungsschlitze müssen stets sauber und offen sein. Achten Sie darauf, dass beim Reinigungsvorgang kein Wasser in die Kernbohrmaschine eindringt.
• Nach den ersten 150 Betriebsstunden muss das Getriebeöl ersetzt werden. Eine Erneuerung des Getriebeöls bewirkt eine deutliche Erhöhung der Lebensdauer des Getriebes.
• Nach ca. 250 Betriebsstunden sind die Kohlebürsten durch einen Elektrofachmann zu kontrollieren und gegebenenfalls auszutauschen (nur Original-Kohlebürsten verwenden)
• Vierteljährlich Schalter, Kabel und Stecker vom Elektrofachmann überprüfen lassen.

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen.

Das EIBENSTOCK-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör.

Umweltschutz

Rohstoffrückgewinnung statt Müllentsorgung

Zur Vermeidung von Transportschäden muss das Gerät in einer stabilen Verpackung ausgeliefert werden. Verpackung sowie Gerät und Zubehör sind aus recycelfähigen Materialien hergestellt.

Die Kunststoffteile des Gerätes sind materialspezifisch gekennzeichnet. Dadurch wird eine umweltgerechte, sortenreine Entsorgung über die angebotenen Sammeleinrichtungen ermöglicht.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Messwerte für Geräusch ermittelt entsprechend EN 62841-2-1. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise:

Schalldruckpegel L_pA 95 dB(A)

Schallleistungspegel L_wA 106 dB(A)

Unsicherheit K 3 dB

Gehörschutz tragen!

Schwingungsgesamtwerte a_h und Unsicherheit K ermittelt entsprechend EN 62841-2-1:

Schwingungsemissionswert a_h 13,5 m/s ^2

Unsicherheit K 0,3 m/s ^2

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

Staubschutz

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden.

■ Benutzen Sie unbedingt eine Staubabsaugung.
- Um einen hohen Grad der Staubabsaugung zu erreichen, verwenden Sie den Industriestaubsauger ESS 35 MP für Holz und/oder ineralstaub gemeinsam mit diesem Elektrowerkzeug.
■ Sorgen Sie für gute Belüftung des Arbeitsplatzes.
- Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.

Fehlersuche

Schalten Sie die Maschine bei Betriebsstörungen aus, trennen Sie diese vom Stromnetz. Arbeiten an der Elektrik der Maschine dürfen nur von einem Elektrofachmann vorgenommen werden.

Fehler	Mögliche Ursache	Behebung
Gerät läuft nicht	Netzstromversorgung unterbrochenNetzkabel oder Stecker defektSchalter defekt	Anderes Elektrogerät einstecken, Funktion prüfenVon Elektrofachkraft prüfen und gegebenenfalls ersetzen lassenVon Elektrofachkraft prüfen und gegebenenfalls ersetzen lassen
Motor läuft-Bohrkrone dreht nicht	Getriebe defekt Lassen Sie das Gerät von einer Vertragswerkstatt reparieren
Bohrfortschritt lässt nach	Bohrkrone defektBohrkrone poliert	Bohrkrone auf Beschädigung prüfen und gegebenenfalls austauschenBohrkrone auf Schärfstein schärfen
Motor schaltet ab Gerät	kommt zum StillstandÜberlastschutz des Motors hat angesprochenKohlebürsten abgenutzt – Abschaltkohle schaltet ab	Gerät gerade führenGerät entlasten und durch mehrmaliges Drücken des Schalters Gerät wieder hochfahren lassenLassen Sie beide Kohlebürsten von einer Elektrofachkraft wechseln

Abschaltkohlen

Das Elektrowerkzeug ist zum Schutz des Motors mit selbstabschaltenden Kohlebürsten ausgestattet. Sind die Kohlen abgenutzt, schaltet die Maschine selbstständig ab. In diesem Fall müssen beide Kohlebürsten gleichzeitig durch Original-Kohlebürsten von einer autorisierten Elektrofachkraft ausgewechselt werden.

Zusätzlich befindet sich auf am Schaltergriff eine Serviceanzeige, welche das bevorstehende Abschalten der Maschine aufgrund abgenutzter Kohlebürsten rechtzeitig anzeigt. Nach Aufleuchten der Anzeige kann noch ca. 1 Tag gearbeitet werden. Dann sollten die Kohlebürsten ersetzt werden.

Gewährleistung

Entsprechend unserer allgemeinen Lieferbedingungen gilt im Geschäftsverkehr gegenüber Unternehmen eine Gewährleistungsfrist für Sachmängel von 12 Monaten. (Nachweis durch Rechnung oder Lieferschein). Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Behandlung zurückzuführen sind, bleiben davon ausgeschlossen. Schäden, die durch Material- oder Herstellfehler entstanden sind, werden unentgeltlich durch Reparatur oder Ersatzlieferung beseitigt. Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt an den Lieferer oder eine Eibenstock-Vertragswerkstatt gesandt wird.

EU - Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit folgenden Normen oder normativen Dokumenten übereinstimmt:

EN 62841-1:2023-03

EN 62841-2-1:2023-06

EN 55014-1:2020-12

EN 55014-2:2022-10

EN 61000-3-2:2023-10

EN 61000-3-3:2023-02

EN IEC 63000:2019-05

gemäß der Bestimmungen 2011/65/EU, 2014/30/EU, 2006/42/EG

Technische Unterlagen (2006/42/EG) bei:

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

0.72

Lothar Lässig

General Manager

26.11.2024

Änderungen vorbehalten

EN IEC 63000:2019-05

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

6.77

Lothar Lässig

General Manager

26.11.2024

BS EN IEC 63000:2019-05

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

EN IEC 63000:2019-05

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

6.77

Lothar Lässig

General Manager

26.11.2024

Der von einem Elektrowerkzeug abgestrahlte Lärm wird gemäß EN 62841-2-1 gemessen.

EN IEC 63000:2019-05

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

0.77

Lothar Lässig

General Manager

26.11.2024

EN IEC 63000:2019-05

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

0.77

Lothar Lässig

General Manager

26.11.2024

EN IEC 63000:2019-05

iht. bestemmelserne i direktiverne 2011/65/EU, 2014/30/EU, 2006/42/EG

Teknisk dossier (2006/42/EF) ved:

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock

Diamantbohrständer / Diamond Drill Rig /

Support de perceuse / Trivella diamantata /

Wichtige Sicherheitshinweise

Warnzeichen

Warnung vor allgemeiner Gefahr

Warnung vor gefährlicher elektrischer Spannung

Warnung vor heißer Oberfläche

Maschine, Bohrkrone und Bohrständer sind schwer – Vorsicht Quetschgefahr

Reiß- bzw. Schneidgefahr

Zu Ihrem Schutz sollten Sie folgende Schutzmaßnahmen treffen:

Gehörschutz benutzen

Augenschutz benutzen

Schutzhelm benutzen

Schutzhandschuhe benutzen

Schutzschuhe benutzen

Vor allen Arbeiten am Gerät unbedingt Netzstecker ziehen!

Technische Daten

Maße: 460 x 230 x 895 mm
Säulenlänge / Hub: 860mm / 650mm
Gewicht: 10,5kg
Maximaler Bohrdurchmesser: 202 mm
Neigung: 0° bis 45°
Arretierung in der Endlage: Ja
Aufnahme des Motors: Halsspannung ∅ 60 mm
Anpassung an Untergrund: 4 Verstellschrauben / 2 Libellen

Lieferbares Sonderzubehör:

Artikel	Bestell Nr.
Befestigungsset (Beton) 35720000
Befestigungsset (Mauerwerk) 35724000
Einschlagdübel für Beton 35722000
Dübel für Mauerwerk 35725000
Schnellspannsäule 35730000

Lieferumfang

Diamantbohrständer mit Vorschubhebel, Innensechskantschlüssel und Bedienungsanleitung im Karton.

Bestimmungsgemäßer Gebrauch

Der Diamantbohrständer BST 162 H ist für Diamantkernbohrgeräte mit Befestigung mittels Halsspannung ∅ 60 mm (z.B.: ESD 162, PLD 182.1 NT) konzipiert.

Der maximale Bohrdurchmesser darf 202 mm nicht überschreiten! Bei falschem oder zweckentfremdetem Gebrauch übernimmt der Hersteller keinerlei Haftung.

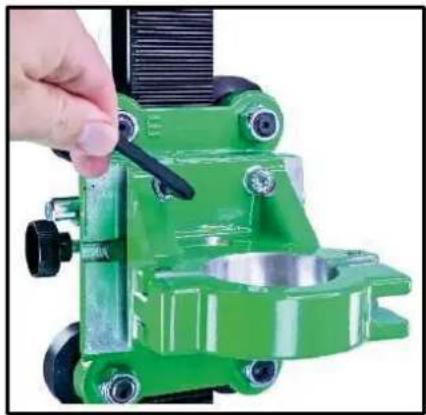

Montage Maschinenhalter

Vor Erstinbetriebnahme muss der Maschinenhalter am Schlitten montiert werden. Setzen Sie dazu den Maschinehalter auf die Passfederaufnahme am Schlitten und drehen Sie mithilfe des Inbusschlüssel SW6 die vier Innensechskantschrauben M8x30 fest ein.

Einsatz

Überprüfen Sie nach jeder Neueinstellung den festen Sitz der Schrauben, damit sicher mit dem Bohrständer gearbeitet werden kann.

Anbringung des Vorschubhebels

■ Bringen Sie den Vorschubhebel (1) in Abhängigkeit von der auszuführenden Arbeit links oder rechts am Schlitten (2) an.
■ Prüfen Sie, ob der Vorschubhebel (1) festsitzt.

Befestigung des Bohrständers

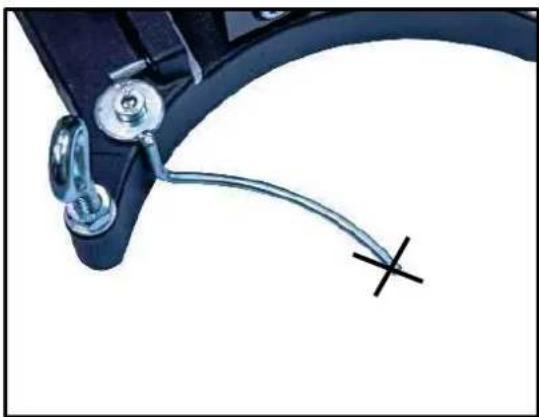

Bohrlochmittenanzeiger:

Zum einfachen und genauen Positionieren des Bohrständers ist dieser mit einem Bohrlochmittenanzeiger ausgestattet.

Markieren Sie die Mitte der zu erstellenden Bohrung. Klappen Sie den Bohrlochmittenanzeiger bis zum Anschlag aus (siehe Abb.). Positionieren Sie den Bohrständer so, dass je nach Maschinenmontage die Spitze des Anzeigers genau auf die Markierung der Bohrlochmitte zeigt. Nachdem der Bohrständer fest montiert ist, klappen Sie den Bohrlochmittenanzeiger wieder ein.

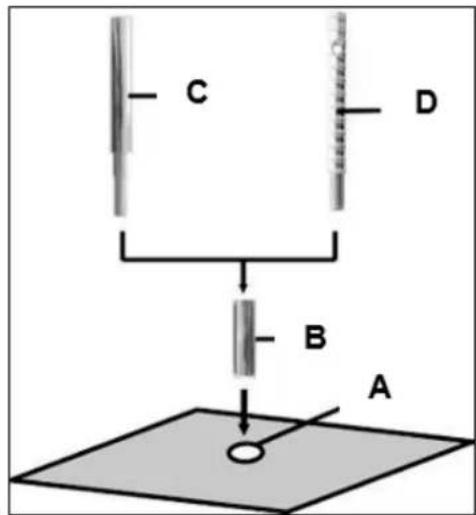

C D B A

■ Zeichnen Sie sich die Position der Befestigungsbohrung auf der zu bohrenden Fläche an.
- Bohren Sie das Loch (∅ 16) 50 mm tief (A), in das der Dübel M12 (B) eingesetzt werden soll; setzen Sie den Dübel ein und spreizen Sie ihn mit dem Dübelsetzwerkzeug (C) auf.
■ Schrauben Sie die Schnellspannschraube (D) in den Dübel ein.

Für Mauerwerk sind Mauerwerksdübel zu verwenden (Bohrloch-∅ 18mm).

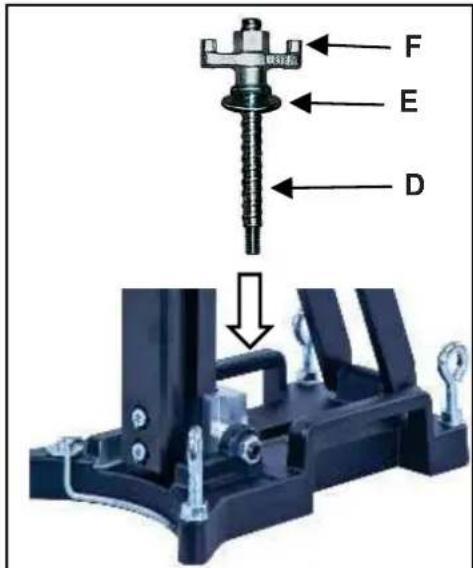

F E D

• Setzen Sie den Ständer auf.
• Fixieren Sie die Unterlegscheibe (E) und schließlich die Befestigungsmutter (F) auf der Schnellspannschraube (D).
  ■ Ziehen Sie die Mutter (F) mit einem Schlüssel SW 27 fest.
  ■ Vor und nach dem Festziehen der Mutter (F) sind die 4 Stellschrauben zur Anpassung an den Untergrund entsprechend zu verstellen.

Unbedingt prüfen, ob der Ständer fest montiert ist.

Befestigung durch Schnellspannsäule

Um den Bohrständer mittels der Schnellspannsäule verstreben zu können, muss der Abstand zur gegenüberliegenden Wand zwischen 1,7 m und 3 m betragen.

H G

Positionieren Sie den Bohrständer. Setzen Sie die Schnellspannsäule so dicht wie möglich hinter der Säule auf dem Ständerfuß auf. Fixieren Sie den Bohrständer durch Drehen der Kurbel (G) in Uhrzeigersinn. Sichern Sie die Einstellung mit dem dazugehörigen Bolzen (H).

Achtung!

Es ist wichtig, dass der Bohrständer fest mit dem Untergrund verbunden ist. Nicht korrekt befestigte Bohrständer können zur Verletzung des Bedieners und Beschädigung der Bohreinheit führen.

Bewegungen während des Bohrens verursachen ein Schlagen der Bohrkrone gegen die Bohrungswand, was zum Ausbrechen der Segmente führen kann. Die Bohrkrone kann sich ebenso im Bohrloch verkanten, was wiederum Schäden an dieser verursacht.

Befestigung der Kernbohrmaschine

Tragen Sie Schutzhandschuhe! Vorsicht beim Einsetzen der Maschine – Quetschgefahr!

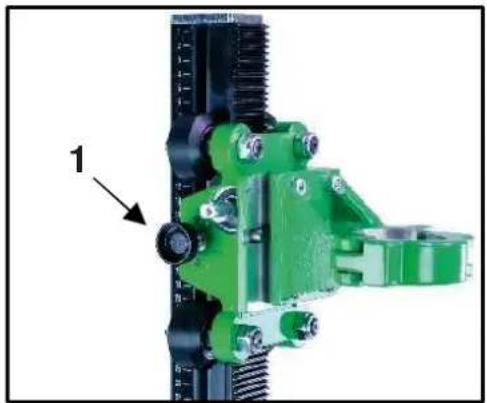

Montage der Kernbohrmaschine

Fahren Sie den Maschinenhalter weit nach oben und fixieren Sie ihn durch Anziehen der Schraube (1).

Lösen Sie mithilfe des Vorschubhebels (2) die Klemmschraube und öffnen Sie die Spannschelle.

Demontieren Sie vorher den Zusatzhandgriff der Maschine.

Setzen Sie die Kernbohrmaschine in die Aufnahme und schließen Sie die Spannschelle mithilfe der Klemmschraube.

Lösen Sie vor dem Bohren die Schraube (1).

Sperren Sie den Schlitten stets, wenn die Baugruppe nicht verwendet wird.

Für den Betrieb der Kernbohrmaschine sind deren Bedienungsanleitung und die zugehörigen Sicherheitshinweise strikt zu beachten!

Inbetriebnahme

Um die Bohreinheit sicher zu betreiben, beachten Sie bitte folgende Hinweise:

Angaben zum Einsatzort

• Befreien Sie den Einsatzort von allem, was den Arbeitsvorgang behindern könnte.

• Achten Sie auf ausreichende Beleuchtung des Einsatzortes.

• Halten Sie die angegebenen Bedingungen für den Anschluss an die Stromversorgung ein.

• Verlegen Sie die Elektroleitungen so, dass eine Beschädigung durch das Werkzeug ausgeschlossen ist.
• Vergewissern Sie sich, dass Sie ständig ausreichend Sicht auf den Arbeitsbereich haben und jederzeit alle erforderlichen Bedienungselemente und Sicherheitseinrichtungen erreichen können.
• Halten Sie andere Personen von Ihrem Arbeitsbereich fern, um Unfälle zu vermeiden.

Raumbedarf für Betrieb und Wartung

Halten Sie wenn möglich ca. 2 m um die Maschine für Betrieb und Wartung frei, so dass Sie sicher arbeiten können und bei Betriebsstörungen sofort eingegriffen werden kann.

Bohren

Bohren Sie am Anfang sehr langsam, da die Krone nur mit einem Bruchteil ihrer Schnittfläche ins Material greift. Wenn Sie zu schnell oder mit einem zu hohen Druck bohren kann die Krone verlaufen.

Passen Sie den Vorschub dem Bohrkronendurchmesser und der Leistung der Maschine an.

Achten Sie auf die Leuchtdiode im Griff der ESD 162.

Leuchtet diese rot, ist die Maschine überlastet und der Anpressdruck zu verringern.

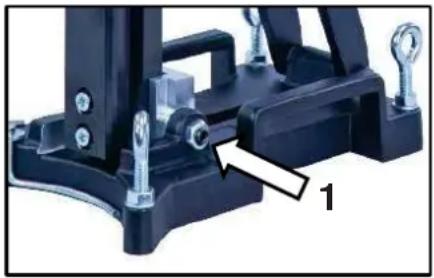

Schräg bohren

• Lockern Sie die seitliche Passschraube (1) an der Fußplatte.
• Lösen Sie mit Hilfe des Vorschubhebels den Feststeller (2) an der Abstützung.
• Nun schwenken Sie die Säule bis zum gewünschten Winkel.
  ■ Ziehen Sie die Passschraube (1) und den Feststeller (2) wieder fest.

Die Skala an der Zahnsäule erleichtert Ihnen die Einstellung des Bohrwinkels.

Demontage der Kernbohreinheit

• Fahren Sie den Maschinenhalter mit dem Kernbohrgerät nach oben und fixieren Sie ihn durch Anziehen der Schraube (1 – Seite 6).
  ■ Entfernen Sie die Bohrkrone.
• Lösen Sie die Klemmschraube am Maschinenhalter und heben Sie die Kernbohrmaschine aus dem Bohrständer. (siehe S. 6)
• Lösen Sie die Flügelmutter (F). (siehe S. 5) Halten Sie dabei den Bohrständer fest!
  ■ Entnehmen Sie den Bohrständer
  ■ Drehen Sie die Schnellspannschraube (D) heraus. (siehe S. 5)

Pflege und Wartung

• Halten Sie den Ständer immer sauber, insbesondere die Bohrsäule mit der Verzahnung und den 4 Gleitrollen am Maschinenhalter. Um die Leichtgängigkeit der Ritzelwelle zu gewährleisten ist diese etwas zu ölen.
• Für den einwandfreien Betrieb des Bohrständers müssen die Gleitrollen des Maschinenhalters spielfrei an der Bohrsäule entlang gleiten.

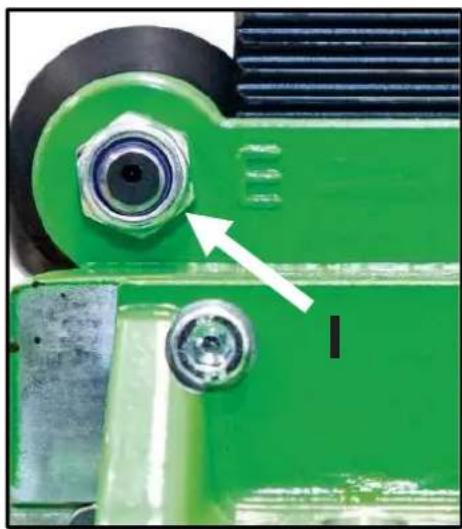

Achtung! Überprüfen Sie nach jeder 10. Bohrung diese Einstellung!

Sollte sich die Position verändert haben, kann sie wie folgt nachgestellt werden: Lockern Sie mit einem Maulschlüssel SW 19 die Mutter an der mit E gekenn-zeichneten Gleitrolle.

Durch leichtes Verdrehen der der Muttern (K) mit einem Maulschlüssel SW 19 kann der Andruck der Gleitrolle eingestellt werden.

Nach erfolgter Einstellung der Gleitrolle muss die Mutter (I) wieder fest angezogen werden.

Verhalten bei Störungen

Schalten Sie die Maschine bei Betriebsstörungen aus und trennen Sie diese vom Stromnetz. Arbeiten an der Elektrik der Maschine dürfen nur von einem Elektrofachmann vorgenommen werden.

Fehlersuche

Fehler	Mögliche Ursache	Behebung
Bohreinheit hat Spiel	Ständer hat sich gelockert	Flügelmutter der Schnellspann-schraube nachziehen
	Führung hat zu viel Spiel	Führung nachstellen (siehe S. 9)
	Gleitkrollen verschlissen	Gleitrollen austauschen

Gewährleistung

Entsprechend unserer allgemeinen Lieferbedingungen gilt im Geschäftsverkehr gegenüber Unternehmen eine Gewährleistungsfrist für Sachmängel von 12 Monaten. (Nachweis durch Rechnung oder Lieferschein). Schäden, die auf natürliche Abnützung, Überlastung oder unsachgemäße Behandlung zurückzuführen sind, bleiben davon ausgeschlossen. Schäden, die durch Material- oder Herstellfehler entstanden sind, werden unentgeltlich durch Reparatur oder Ersatzlieferung beseitigt. Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt an den Lieferer oder eine Eibenstock-Vertragswerkstatt gesandt wird.

EU-Konformitätserklärung

Es ist erforderlich, dass die in diesem Bohrständer betriebene Maschine (z.B.: ESD 162) den in den technischen Daten des Bohrständers beschriebenen Anforderungen (z.B.: Bohrdurchmesser, Maschinenaufnahme) entspricht. Wir erklären hiermit, dass diese Einheit entsprechend der Richtlinie 2006/42/EG konzipiert wurde. Die Inbetriebnahme dieser Einheit ist solange untersagt, bis festgestellt wurde, dass das Elektrowerkzeug, das mit dieser Einheit verbunden werden soll, den Bestimmungen der Richtlinie 2006/42/EG entspricht (erkennbar durch die CE-Kennzeichnung am Elektrowerkzeug).

Vakuum Technik GmbH Eibenstock

6.75

Lothar Lässig

General Manager

16.05.2024

Änderungen vorbehalten.

Vakuum Technik GmbH Eibenstock

Vakuum Technik GmbH Eibenstock

Vakuum Technik GmbH Eibenstock

6.75

Lothar Lässig

Direttore generale

16.05.2024

Technische kenmerken

Vakuum Technik GmbH Eibenstock

Vakuum Technik GmbH Eibenstock

6.77

Lothar Lässig

Director General

16.05.2024
