BEDIENUNGSANLEITUNG EHR 15.2 SB Eibenstock
EIBENSTOCK Elektrowerkzeuge
D
GB
F
I
NL
ES
DK
PL
CZ
SK
GR
Originalbetriebsanleitung.... 2 - 9
Original Instructions.... 10 – 16
Notice originale.... 17 – 24
Istruzioni originali.... 25 – 31
Oorspronkelijke gebruiksaanwijzing.... 32 – 38
Instrucciones de servicio originales.... 39 – 45
Original brugsanvisning.... 46 – 52
Instrukcja obsługi.... 53 – 59
Originální návod k obsluze.... 60 – 66
Pôvodný návod na použitie.... 67 – 73
Πρωτότυπες οδηγίες λειτουργίας.... 74 - 81
Wichtige Anweisungen und Warnhinweise sind mittels Symbole auf der Maschine dargestellt:
Vor Inbetriebnahme der Maschine Bedienungsanleitung lesen.
Arbeiten Sie konzentriert und lassen Sie Sorgfalt walten. Halten Sie Ihren Arbeitsplatz sauber und vermeiden Sie Gefahrensituationen.
Vorkehrungen zum Schutz des Bedieners treffen.
Beim Arbeiten sollten Sie Schutzbrille, Gehörschutz, Staubschutzmaske, Schutzhandschuhe und feste Arbeitskleidung tragen!
Gehörschutz benutzen
Augenschutz benutzen
Schutzhandschuhe benutzen
Staubmaske tragen
Schutzschuhe benutzen
Technische Daten

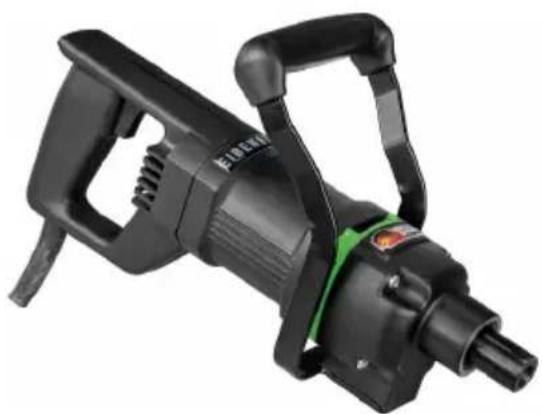

Rührgerät EHR 15.2 SB
| Nennspannung: | 230 V ~ |
| Leistungsaufnahme: | 1050 W |
| Nennstrom: | 4,6 A |
| Frequenz: | 50 / 60 Hz |
| Leerlaufdrehzahl: | 0 - 800 min ^-1 |
| Nenndrehzahl: | 0 - 450 min ^-1 |
| Maximaler Rührkorbudurchmesser: | 120 mm |
| Werkzeugaufnahme: | M 14 |
| Schutzklasse: | II |
| Schutzgrad: | IP 20 |
| Gewicht: | ca. 3,1 kg |
| Bestellnummer: | 077E5000 |
Funkentstörung nach:
EN 55014 und EN 61000
lieferbares Sonderzubehör:
| Artikel | Bestell Nr. |
| Rondenrührer RG 120 | 31124000 |
| Wendelrührer WG 120 | 31224000 |
| Scheibenrührer SG120 | 31524000 |
| Mörtelrührer MG 120 | 31324000 |
| ... mit M 14 Gewindeanschluß |
Lieferumfang
Rührgerät mit Rührquirl und Bedienungsanleitung im Setkarton.
Bestimmungsgemäßer Gebrauch
Das Rührgerät dient zum Anrühren und Durchmischen von Farben, Leim, Fliesenkleber u.a. bis zu einer Menge von ca. 40 kg. Der Durchmesser der benutzten Rührquirle sollte dabei 120 mm nicht überschreiten.
Sicherheitshinweise
Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die Bedienungsanleitung und die Sicherheitshinweise vollständig lesen und die darin enthaltenen Anweisungen strikt befolgen. Zusätzlich müssen die allgemeinen Sicherheitshinweise im beigelegten Heft befolgt werden. Lassen Sie sich vor dem ersten Gebrauch praktisch einweisen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Wird bei der Arbeit die Anschlussleitung beschädigt oder durchtrennt, diese nicht berühren, sondern sofort den Netzstecker ziehen. Gerät niemals mit beschädigter Anschlussleitung betreiben.
Das Gerät darf nicht feucht sein und nicht in feuchter Umgebung betrieben werden.
- Benutzen Sie das Gerät nicht zum Mischen von Explosions-gefährdeten oder leicht entflammbaren Stoffen oder in deren Umgebung.
- Verwenden Sie das Gerät nicht zum Rühren von Nahrungsmitteln.
- Tragen Sie das Gerät niemals am Kabel.
- Vor jeder Benutzung Gerät, Kabel und Stecker überprüfen. Lassen Sie Schäden nur von einem Fachmann beseitigen. Stecker nur bei ausgeschalteter Maschine in die Steckdose stecken.
- Manipulationen am Gerät sind nicht erlaubt.
- Betreiben Sie das Gerät im Freien nur über einen Fehlerstrom-Schutzschalter mit max. 30 mA.
- Lassen Sie das Rührgerät nur unter Aufsicht arbeiten.
- Ziehen Sie den Netzstecker und überprüfen Sie, dass der Schalter ausgeschaltet ist, wenn das Rührgerät unbeaufsichtigt bleibt, z.B. bei Auf- und Abbauarbeiten, bei Spannungsabfall, beim Einsetzen bzw. bei der Montage eines Zubehörteiles.
- Schalten Sie die Maschine ab, wenn Sie aus irgendeinem Grund stehen bleibt. Sie vermeiden damit das plötzliche Anlaufen im unbeaufsichtigten Zustand.
- Kabel immer nach hinten von der Maschine wegführen.
- Benutzen Sie das Gerät nicht, wenn ein Teil des Gehäuses defekt ist, bzw. bei Beschädigungen an Schalter, Zuleitung oder Stecker.
- Elektrowerkzeuge müssen in regelmäßigen Abständen einer Prüfung durch den Fachmann unterzogen werden.
- Halten Sie die Handgriffe trocken, sauber und frei von Öl und Fett.
■ Nicht in rotierende Teile fassen.
- Vorsicht mit langen Haaren. Nur mit eng anliegender Kleidung arbeiten.
- Personen unter 16 Jahren dürfen das Gerät nicht benutzen.
- Vor Inbetriebnahme den festen Sitz des Rührstabs sowie den einwandfreien Rundlauf prüfen.
- Bei laufenden Mischarbeiten nicht mit den Händen, oder mit Gegenständen in das Mischgefäß greifen. Quetschgefahr!
- Warten Sie, bis das Gerät bzw. Werkzeug zum Stillstand gekommen ist. Rotierende Werkzeuge können sich verhaken und zu Verletzungen oder Schäden führen.
- Der Rührbehälter muss zum Rühren geeignet sein und sicher stehen. Ein nicht ordnungsgemäß gesicherter Behälter kann sich unkontrolliert bewegen.
- Stellen Sie sicher, dass keine Flüssigkeit gegen das Gehäuse des Elektrowerkzeugs spritzt. In das Elektrowerkzeug eingedrungene Flüssigkeit kann Schäden und elektrischen Schlag verursachen.
- Befolgen Sie die Anweisungen und Warnhinweise im Sicherheitsdatenblatt (SDB) des zu rührenden Materials. Das zu rührende Material kann gesund- heitsschädlich sein.
- Benutzen Sie das Elektrowerkzeug nicht in einem Ständer.
- Tragen Sie beim Arbeiten mit dieser Maschine einen Gehörschutz, einen Augenschutz, Staubmaske, Schutzhandschuhe und Schutzschuhe.
- Während des Handbetriebes Gerät immer mit beiden Händen halten und einen sicheren Stand einnehmen. Das Gerät nur im Mischgefäß an-/auslaufen lassen. Beachten Sie das Reaktions- moment der Maschine.
Weitere Sicherheitshinweise entnehmen Sie bitte der Anlage!
Elektrischer Anschluss
Prüfen Sie vor Inbetriebnahme die Übereinstimmung der Netzspannung und -frequenz mit den auf dem Typenschild angegebenen Daten.
Spannungsabweichungen von + 6 % und - 10 % sind zulässig.
Das Rührgerät ist in Schutzklasse II ausgeführt.
Verwenden Sie nur Verlängerungskabel mit ausreichendem Querschnitt. Ein zu schwacher Querschnitt kann zu übermäßigem Leistungsverlust und zur Überhitzung von Maschine und Kabel führen.
Empfohlene Mindestquerschnitte und maximale Kabellängen
| Netzspannung | Querschnitt in mm^2 | |
| 1,5 2,5 | ||
| 110V | 20 m | 40 m |
| 230V | 50 m | 80 m |
Werkzeugwechsel
Vorsicht!
Vor allen Arbeiten am Gerät unbedingt Netzstecker ziehen.
Sie können sich die Hände beim Einsetzen des Werkzeuges einklemmen. Benutzen Sie für den Werkzeugwechsel deshalb immer Arbeitsschutzhandschuhe.
Die Arbeitsspindel der Maschine besitzt ein M 14 – Innengewinde.
Halten Sie Gewinde und Stirnflächen sauber.
Verwenden Sie zum Lösen des Rührquirls und zum Gegenhalten an der Arbeitsspindel einen Maulschlüssel SW 22.
Geräteschutz
Falsche Handhabung kann zu Schäden am Gerät führen.
Deswegen die nachfolgenden Hinweise stets beachten:
Benutzen Sie nur die vom Hersteller empfohlenen Rührquirle (Durchmesser max. 120 mm) mit M 14 – Gewinde.
Die Maschine nicht soweit belasten, dass sie zum Stillstand kommt.
Nur Original EIBENSTOCK- Zubehör verwenden.
Ein- / Ausschalten
Einschalten: Ein-Aus-Schalter drücken.
Ausschalten: Ein-Aus-Schalter loslassen.
Das Rührgerät ist mit einem Elektronikschalter ausgerüstet.
Je nach Tastendruck kann damit die Drehzahl reguliert werden.
Die Benutzung empfiehlt sich nur zum An- und Auslauf der Maschine zur Vermeidung von herumspritzendem Material. Ein Dauerbetrieb mit verminderter Drehzahl führt zur Überlastung, da dem Motor dann weniger Kühlluft zur Verfügung steht und dieser dadurch deutlich schneller überhitzt.
Pflege und Wartung
Vor Beginn der Wartungs- oder Reparaturarbeiten unbedingt Netzstecker ziehen!
Reparaturen dürfen nur von qualifiziertem, auf Grund seiner Ausbildung und Erfahrung geeignetem Personal durchgeführt werden.
Das Gerät ist nach jeder Reparatur von einer Elektrofachkraft zu überprüfen.
Das Elektrowerkzeug ist so konstruiert, dass ein Minimum an Pflege und Wartung erforderlich ist. Folgende Punkte sind jedoch stets zu beachten:
- Das Elektrowerkzeug und die Lüftungsschlitze sind stets sauber zu halten.
- Bei der Arbeit ist darauf zu achten, dass keine Fremdkörper in das Innere des Elektrowerkzeuges gelangen.
- Bei einem Ausfall des Gerätes ist eine Reparatur nur durch eine autorisierte Werkstatt ausführen zu lassen.
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen.
Das EIBENSTOCK-Anwendungsberatungs-Team hilft Ihnen gerne bei
Fragen zu unseren Produkten und deren Zubehör.
Umweltschutz
Rohstoffrückgewinnung statt Müllentsorgung
Zur Vermeidung von Transportschäden muss das Gerät in einer stabilen Verpackung ausgeliefert werden. Verpackung sowie Gerät und Zubehör sind aus recycelfähigen Materialien hergestellt und entsprechend zu entsorgen. Die Kunststoffteile des Gerätes sind gekennzeichnet. Dadurch wird eine umweltgerechte, sortenreine Entsorgung über die angebotenen Sammeleinrichtungen ermöglicht.
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
Nur für Deutschland:
Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber zur unentgeltlichen Rücknahme von Altgeräten verpflichtet.
Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 m² sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,
-
bei der Abgabe eines neuen Elektro- oder Elektronikgeräts an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dort durch Auslieferung die Abgabe erfolgt: In diesem Fall ist die Abholung des Altgeräts für den Endnutzer unentgeltlich; und
-
auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.
Der Vertreiber hat beim Abschluss des Kaufvertrags für das neue Elektro- oder Elektronikgerät den Endnutzer über die Möglichkeit zur unentgeltlichen
Rückgabe bzw. Abholung des Altgeräts zu informieren und den Endnutzer nach seiner Absicht zu befragen, ob bei der Auslieferung des neuen Geräts ein Altgerät zurückgegeben wird.
Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und
Elektronikgeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandflächen mindestens 800 m² betragen, wobei die unentgeltliche Abholung auf Elektro- und Elektronikgeräte der Kategorien 1 (Wärmeüberträger), 2 (Bildschirmgeräte) und 4 (Großgeräte mit mindestens einer äußeren Abmessung über 50 cm) beschränkt ist.
Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, die der Endnutzer zurückgeben will, ohne ein neues Gerät zu kaufen.
Geräusch / Vibration
Das Geräusch dieses Elektrowerkzeuges wird nach EN 62841-2-10, gemessen.
Der Geräuschpegel am Arbeitsplatz kann 85 dB (A) überschreiten; in diesem Fall sind Schallschutzmaßnahmen für den Bediener erforderlich.
Gehörschutz tragen!
Die Hand-/Arm-Vibration ist typischerweise niedriger als 2,5 m/s². Messwerte ermittelt entsprechend EN 62841-2-10.
| Schwingungsemissionswert | ah | 1,6 m/s ^2 |
| Unsicherheit | K | 0,1 m/s ^2 |
Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.
Gewährleistung
Entsprechend unserer allgemeinen Lieferbedingungen gilt im Geschäftsverkehr gegenüber Unternehmen eine Gewährleistungsfrist für Sachmängel von 12 Monaten. (Nachweis durch Rechnung oder Lieferschein) Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Behandlung zurückzuführen sind, bleiben davon ausgeschlossen. Schäden, die durch Material- oder Herstellfehler entstanden sind, werden unentgeltlich durch Reparatur oder Ersatzlieferung beseitigt. Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt an den Lieferer oder eine Eibenstock-Vertragswerkstatt gesandt wird.
EU - Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit folgenden Normen oder normativen Dokumenten übereinstimmt:
EN 62841-1:2023-03
EN 62841-2-10:2018-01
EN IEC 55014-1:2022-12
EN IEC 55014-2:2022-10
EN 61000-3-2:2023-10
EN 61000-3-3:2023-02
EN IEC 63000:2019-05
gemäß der Bestimmungen 2011/65/EU, 2014/30/EU, 2006/42/EG
Technische Unterlagen (2006/42/EG) bei:
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
Änderungen vorbehalten.
EN 62841-2-10:2018-01
EN IEC 55014-1:2022-12
EN IEC 55014-2:2022-10
EN 61000-3-2:2023-10
EN 61000-3-3:2023-02
EN IEC 63000:2019-05
Technical file (2006/42/EC) at:
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
General Manager
04.11.2024
BS EN 62841-2-10:2018-01
BS EN IEC 55014-1:2022-12
BS EN IEC 55014-2:2022-10
BS EN 61000-3-2:2023-10
BS EN 61000-3-3:2023-02
BS EN IEC 63000:2019-05
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
General Manager
04.11.2024
EN 62841-2-10:2018-01
EN IEC 55014-1:2022-12
EN IEC 55014-2:2022-10
EN 61000-3-2:2023-10
EN 61000-3-3:2023-02
EN IEC 63000:2019-05
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
EN 62841-2-10:2018-01
EN IEC 55014-1:2022-12
EN IEC 55014-2:2022-10
EN 61000-3-2:2023-10
EN 61000-3-3:2023-02
EN IEC 63000:2019-05
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
EN 62841-2-10:2018-01
EN IEC 55014-1:2022-12
EN IEC 55014-2:2022-10
EN 61000-3-2:2023-10
EN 61000-3-3:2023-02
EN IEC 63000:2019-05
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
EN 62841-2-10:2018-01
EN IEC 55014-1:2022-12
EN IEC 55014-2:2022-10
EN 61000-3-2:2023-10
EN 61000-3-3:2023-02
EN IEC 63000:2019-05
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
EN 62841-2-10:2018-01
EN IEC 55014-1:2022-12
EN IEC 55014-2:2022-10
EN 61000-3-2:2023-10
EN 61000-3-3:2023-02
EN IEC 63000:2019-05
Teknisk dossier (2006/42/EF) ved:
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
EN 62841-2-10:2018-01
EN IEC 55014-1:2022-12
EN IEC 55014-2:2022-10
EN 61000-3-2:2023-10
EN 61000-3-3:2023-02
EN IEC 63000:2019-05
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
EN 62841-2-10:2018-01
EN IEC 55014-1:2022-12
EN IEC 55014-2:2022-10
EN 61000-3-2:2023-10
EN 61000-3-3:2023-02
EN IEC 63000:2019-05
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
EN 62841-2-10:2018-01
EN IEC 55014-1:2022-12
EN IEC 55014-2:2022-10
EN 61000-3-2:2023-10
EN 61000-3-3:2023-02
EN IEC 63000:2019-05
podl'a ustanovenia smerníc 2011/65/EU, 2004/108/EG, 2006/42/EG
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
EN 62841-2-10:2018-01
EN IEC 55014-1:2022-12
EN IEC 55014-2:2022-10
EN 61000-3-2:2023-10
EN 61000-3-3:2023-02
EN IEC 63000:2019-05
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
+49 (0) 37752 5030
www.eibenstock.com
