EHR 15.2 SB - Ηλεκτρικό δράπανο Eibenstock - Δωρεάν εγχειρίδιο χρήσης
Βρείτε δωρεάν το εγχειρίδιο της συσκευής EHR 15.2 SB Eibenstock σε μορφή PDF.
| Τύπος προϊόντος | Ηλεκτρικός μίξερ |
| Μάρκα | Eibenstock |
| Μοντέλο | EHR 15.2 SB |
| Ονομαστική τάση | 230 V ~ |
| Ισχύς | 1050 W |
| Συχνότητα | 50 / 60 Hz |
| Ταχύτητα χωρίς φορτίο | 0 - 800 min⁻¹ |
| Ταχύτητα υπό φορτίο | 0 - 450 min⁻¹ |
| Μέγ. διάμετρος δοχείου μίξερ | 120 mm |
| Σπείρωμα άξονα | M14 |
| Κατηγορία προστασίας | II |
| Βαθμός προστασίας | IP20 |
| Βάρος | 3,1 kg |
| Κωδικός αναφοράς | 077E5000 |
| Στάθμη ηχητικής πίεσης | Έως 85 dB(A) |
| Τιμή δόνησης (a_h) | 1,6 m/s² |
| Αβεβαιότητα δόνησης (K) | 0,1 m/s² |
| Μέγιστη χωρητικότητα ανάμιξης | Περίπου 40 kg |
| Συμβατά αξεσουάρ | Αναδευτήρας RG 120, ελικοειδής ταινία WG 120, δίσκος SG120, αναδευτήρας κονιάματος MG 120 |
| Συντήρηση | Καθαρίζετε τις σχισμές εξαερισμού, διατηρείτε τις λαβές στεγνές και καθαρές |
| Ασφάλεια | Υποχρεωτικά γυαλιά, γάντια, ωτοασπίδες, παπούτσια ασφαλείας. Χρησιμοποιείτε διακόπτη διαρροής 30 mA σε εξωτερικό χώρο. |
| Εγγύηση | Σύμφωνα με τις εθνικές νομικές διατάξεις |
| Πρότυπα | EN 62841-1, EN 55014, EN 61000 |
Συχνές ερωτήσεις - EHR 15.2 SB Eibenstock
Ερωτήσεις χρηστών για EHR 15.2 SB Eibenstock
0 ερώτηση για αυτή τη συσκευή. Απαντήστε σε αυτές που γνωρίζετε ή κάντε τη δική σας.
Κάντε μια νέα ερώτηση σχετικά με αυτή τη συσκευή
Κατεβάστε τις οδηγίες για το Ηλεκτρικό δράπανο σε μορφή PDF δωρεάν! Βρείτε το εγχειρίδιό σας EHR 15.2 SB - Eibenstock και πάρτε ξανά την ηλεκτρονική σας συσκευή στα χέρια σας. Σε αυτή τη σελίδα δημοσιεύονται όλα τα έγγραφα που απαιτούνται για τη χρήση της συσκευής σας. EHR 15.2 SB της μάρκας Eibenstock.
ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ EHR 15.2 SB Eibenstock
Σημαντικές σημειώσεις
Σημαντικές οδηγίες και προειδοποιήσεις υποδεικνύονται με σύμβολα στο μηχάνημα:
Διαβάστε τις οδηγίες λειτουργίας πριν θέσετε το μηχάνημα σε λειτουργία.
Εργαστείτε με αυτοσυγκέντρωση και ασκήστε προσοχή.
Διατηρήστε το χώρο εργασίας σας καθαρό και αποφύγετε επικίνδυνες καταστάσεις.
Λάβετε προφυλάξεις για την προστασία του χειριστή.
Όταν εργάζεστε, πρέπει να φοράτε γυαλιά ασφαλείας, προστατευτικά ακοής, μάσκα σκόνης, προστατευτικά γάντια και ανθεκτικό ρουχισμό εργασίας!

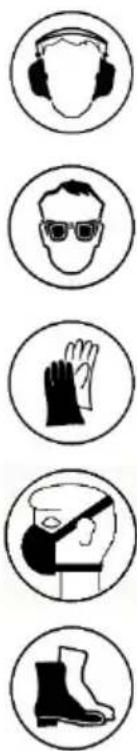

Χρησιμοποιήστε προστασία ακοής
Χρησιμοποιήστε προστασία των ματιών
Χρήση προστατευτικών γαντιών
Φορέστε μάσκα σκόνης
Χρήση προστατευτικών υποδημάτων
Τεχνικά στοιχεία
MixerEHR 15.2 SB
| Ονομαστική τάση: | 230 V ~ |
| Κατανάλωση ενέργειας: | 1050 W |
| Ονομαστικό ρεύμα: | 4,6 A |
| Συχνότητα: | 50 / 60 Hz |
| Ταχύτητα ρελαντί: | 0 - 800 λεπτά^-1 |
| Ονομαστική ταχύτητα: | 0 - 450 λεπτά^-1 |
| Μέγιστη διάμετρος καλαθιού αναδευτήρα: | 120 mm |
| Υποδοχή εργαλείων: | M 14 |
| Κατηγορία προστασίας: | II |
| Βαθμός προστασίας: | IP 20 |
| Βάρος: | περίπου 3,1 kg |
| Αριθμός παραγγελίας: | 077E5000 |
Καταστολή ραδιοφωνικών
παρεμβολών σύμφωνα με:
EN 55014 kαι EN 61000
διαθέσιμα ειδικά αξεσουάρ:
| Άρθρο | Αριθμός παραγγελίας. |
| Κυκλικός αναδευτήρας RG 120 | 31124000 |
| Σπειροειδής αναδευτήρας WG 120 | 31224000 |
| Δισκοειδής αναδευτήρας SG120 | 31524000 |
| Αναδευτήρας κονιάματος MG 120 | 31324000 |
| ... με σύνδεση με σπείρωμα M 14 |
Πεδίο εφαρμογής της παράδοσης
Μίξερ με σύρμα και οδηγίες χρήσης σε σετ κουτί.
Προβλεπόμενη χρήση
Το μίξερ χρησιμοποιείται για την ανάμειξη και την ανάμειξη χρωμάτων και κόλλας,
Κόλλα πλακιδίων κ.λπ. μέχρι ποσότητα περίπου 40 kg. Η διάμετρος των χρησιμοποιούμενων φτερωτών ανάμιξης δεν πρέπει να υπερβαίνει τα 120 mm.
Η ασφαλής εργασία με τη συσκευή είναι δυνατή μόνο εάν διαβάσετε πλήρως τις οδηγίες λειτουργίας και τις οδηγίες ασφαλείας και ακολουθήσετε αυστηρά τις οδηγίες που περιέχονται σε αυτές. Πρέπει επίσης να τηρούνται οι γενικές οδηγίες ασφαλείας που περιέχονται στο συνημμένο φυλλάδιο. Λάβετε πρακτικές οδηγίες πριν από την πρώτη χρήση. Φυλάξτε όλες τις πληροφορίες και τις οδηγίες ασφαλείας για μελλοντική αναφορά.
Εάν το καλώδιο σύνδεσης καταστραφεί ή κοπεί κατά τη διάρκεια της εργασίας, μην το αγγίξετε, αλλά τραβήξτε αμέσως το φις από το δίκτυο. Ποτέ μη λειτουργείτε τη συσκευή με κατεστραμμένο καλώδιο σύνδεσης.
Η συσκευή δεν πρέπει να είναι υγρή και δεν πρέπει να λειτουργεί σε υγρό περιβάλλον.
■ Μην χρησιμοποιείτε τη συσκευή για την ανάμειξη εκρηκτικών ή εξαιρετικά εύφλεκτων ουσιών ή κοντά σε αυτές.
■ Μην χρησιμοποιείτε τη συσκευή για ανάδευση τροφίμων.
■ Ποτέ μην μεταφέρετε τη συσκευή από το καλώδιο.
Ελέγχετε τη συσκευή, το καλώδιο και το φις πριν από κάθε χρήση. Αφήστε το Η βλάβη μπορεί να επισκευαστεί μόνο από ειδικό. Τοποθετείτε το φις στην πρίζα μόνο όταν το μηχάνημα είναι απενεργοποιημένο.
■ Δεν επιτρέπεται ο χειρισμός της συσκευής.
- Λειτουργείτε τη συσκευή μόνο σε εξωτερικούς χώρους χρησιμοποιώντας διακόπτη ρεύματος υπολειπόμενου ρεύματος με μέγιστη ονομαστική τιμή 30 mA.
Χρησιμοποιείτε τον αναμικτήρα μόνο υπό επίβλεψη.
- Τραβήξτε το φις από την πρίζα και βεβαιωθείτε ότι ο διακόπτης είναι απενεργοποιημένος εάν ο αναμικτήρας παραμείνει χωρίς επίβλεψη, π.χ. κατά τη διάρκεια εργασιών συναρμολόγησης και αποσυναρμολόγησης, σε περίπτωση πτώσης τάσης, κατά την τοποθέτηση ή εγκατάσταση ενός εξαρτήματος.
- Απενεργοποιήστε το μηχάνημα εάν, για οποιονδήποτε λόγο παραμένει σταθερό. Αυτό αποτρέπει την ξαφνική εκκίνηση στο αφύλακτη κατάσταση.
■ Να οδηγείτε πάντα το καλώδιο προς τα πίσω, μακριά από το μηχάνημα.
Μην χρησιμοποιείτε τη συσκευή εάν οποιοδήποτε μέρος του περιβλήματος είναι ελαττωματικό ή εάν ο διακόπτης, το καλώδιο τροφοδοσίας ή το φις έχουν υποστεί ζημιά.
- Τα ηλεκτρικά εργαλεία πρέπει να επιθεωρούνται σε τακτά χρονικά διαστήματα. να ελεγχθεί από ειδικό.
▪ Διατηρείτε τις λαβές στεγνές, καθαρές και απαλλαγμένες από λάδια και γράσα.
■ Μην πιάνετε τα περιστρεφόμενα μέρη.
■ Προσοχή με τα μακριά μαλλιά. Να εργάζεστε μόνο με στενά ρούχα.
▪ Άτομα κάτω των 16 ετών δεν πρέπει να χρησιμοποιούν τη συσκευή.
■ Πριν από τη θέση σε λειτουργία, ελέγξτε ότι η ράβδος ανάδευσης είναι καλά τοποθετημένη και ότι λειτουργεί ομαλά.
■ Μην μπαίνετε στο δοχείο ανάμιξης με τα χέρια σας ή με αντικείμενα ενώ η ανάμιξη βρίσκεται σε εξέλιξη. Κίνδυνος σύνθλιψης!
■ Περιμένετε μέχρι να σταματήσει η συσκευή ή το εργαλείο. Τα περιστρεφόμενα εργαλεία μπορεί να πιαστούν και να προκαλέσουν τραυματισμό ή ζημιά.
- Το μπολ ανάμειξης πρέπει να είναι κατάλληλο για ανάδευση και να είναι ασφαλές. Ένα δοχείο που δεν είναι σωστά στερεωμένο μπορεί να κινηθεί ανεξέλεγκτα.
■ Βεβαιωθείτε ότι κανένα υγρό δεν εκτοξεύεται στο περίβλημα του ηλεκτρικού εργαλείου. Το υγρό που έχει εισχωρήσει στο ηλεκτρικό εργαλείο μπορεί να προκαλέσει βλάβη και ηλεκτροπληξία.
- Ακολουθήστε τις οδηγίες και τις προειδοποιήσεις στο δελτίο δεδομένων ασφαλείας (SDS) του προς ανάδευση υλικού. Το προς ανάδευση υλικό μπορεί να είναι επιβλαβές για την υγεία.
■ Μην χρησιμοποιείτε το ηλεκτρικό εργαλείο σε βάση.
- Φοράτε προστασία ακοής, προστασία των ματιών, μάσκα σκόνης, προστατευτικά γάντια και προστατευτικά υποδήματα όταν εργάζεστε με αυτό το μηχάνημα.
- Κατά τη χειροκίνητη λειτουργία, να κρατάτε πάντα τη συσκευή και με τα δύο χέρια και να στέκεστε με ασφάλεια. Εκκινήστε/σταματήστε τη συσκευή μόνο μέσα στο δοχείο ανάμιξης. Προσέχετε το χρόνο αντίδρασης της συσκευής.
Για περαιτέρω οδηγίες ασφαλείας, ανατρέξτε στο συνημμένο!
Ηλεκτρική σύνδεση
Πριν από τη θέση σε λειτουργία, ελέγξτε ότι η τάση και η συχνότητα του δικτύου αντιστοιχούν στα δεδομένα που αναφέρονται στην πινακίδα τύπου.
Επιτρέπονται αποκλίσεις τάσης + 6 % και - 10 %.
Ο αναδευτήρας είναι σχεδιασμένος σε κατηγορία προστασίας II.
Χρησιμοποιείτε μόνο καλώδια επέκτασης με επαρκή διατομή. Μια ανεπαρκής διατομή μπορεί να οδηγήσει σε υπερβολική απώλεια ισχύος και υπερθέρμανση του μηχανήματος και του καλωδίου.
Συνιστώμενες ελάχιστες διατομές και μέγιστα μήκη καλωδίων
| Τάση δικτύου | Διατομή σε mm2 | |
| 1,5 | 2,5 | |
| 110V | 20 m | 40 m |
| 230V | 50 m | 80 m |
Αλλαγή εργαλείου
Προσοχή!
Πάντα να αποσυνδέετε το φις από την πρίζα προτού εργαστείτε στη συσκευή.
Μπορείτε να τσιμπήσετε τα χέρια σας κατά την εισαγωγή του εργαλείου. Επομένως, χρησιμοποιείτε πάντα προστατευτικά γάντια όταν αλλάζετε εργαλεία.
Ο άξονας εργασίας της μηχανής έχει εσωτερικό σπείρωμα Μ 14.
Διατηρείτε τα σπειρώματα και τις ακραίες επιφάνειες καθαρές.
Χρησιμοποιήστε ένα ανοιχτό κλειδί 22 mm για να χαλαρώσετε το φτερό του αναδευτήρα και να το κρατήσετε πάνω στον άξονα εργασίας.
Προστασία συσκευής
Ο λανθασμένος χειρισμός μπορεί να οδηγήσει σε βλάβη της συσκευής.
Επομένως, τηρείτε πάντα τις ακόλουθες οδηγίες:
Χρησιμοποιείτε μόνο τα πτερύγια ανάμιξης που συνιστά ο κατασκευαστής (μέγιστη διάμετρος 120 mm) με σπείρωμα Μ 14.
Μην φορτώνετε το μηχάνημα σε τέτοιο βαθμό ώστε να ακινητοποιείται.
Χρησιμοποιείτε μόνο αυθεντικά εξαρτήματα ΕΙΒΕΝΖΟСΚ.
Ενεργοποίηση / απενεργοποίηση
Ενεργοποίηση: Πατήστε το διακόπτη ενεργοποίησης/απενεργοποίησης. Απενεργοποίηση: Αφήστε τον διακόπτη ενεργοποίησης/απενεργοποίησης.
Ο μίξερ είναι εξοπλισμένος με ηλεκτρονικό διακόπτη.
Ανάλογα με τον τρόπο που πατάτε το κουμπί, η ταχύτητα μπορεί να ρυθμιστεί.
Συνιστάται η χρήση του μόνο για την εκκίνηση και το σταμάτημα του μηχανήματος, ώστε να αποφεύγεται το πιτσίλισμα του υλικού. Η συνεχής λειτουργία με μειωμένη ταχύτητα οδηγεί σε υπερφόρτωση, καθώς ο κινητήρας έχει τότε στη διάθεσή του λιγότερο αέρα ψύξης και συνεπώς υπερθερμαίνεται πολύ πιο γρήγορα.
Τραβάτε πάντα το φις από το φις δικτύου πριν ξεκινήσετε εργασίες συντήρησης ή επισκευής!
Οι επισκευές επιτρέπεται να εκτελούνται μόνο από εξειδικευμένο προσωπικό που είναι κατάλληλο βάσει της εκπαίδευσης και της εμπειρίας του.
Η συσκευή πρέπει να ελέγχεται από εξειδικευμένο ηλεκτρολόγο μετά από κάθε επισκευή.
Το ηλεκτρικό εργαλείο έχει σχεδιαστεί έτσι ώστε να απαιτεί ελάχιστη φροντίδα και συντήρηση. Ωστόσο, πρέπει πάντα να τηρούνται τα ακόλουθα σημεία:
■ Το ηλεκτρικό εργαλείο και οι σχισμές εξαερισμού πρέπει πάντα να διατηρούνται καθαρά.
- Όταν εργάζεστε, βεβαιωθείτε ότι δεν υπάρχουν ξένα αντικείμενα στο εσωτερικό του ηλεκτρικού εργαλείου.
■ Σε περίπτωση βλάβης της συσκευής, οι επισκευές μπορούν να πραγματοποιηθούν μόνο από εξουσιοδοτημένο συνεργείο.
Η υπηρεσία εξυπηρέτησης πελατών θα απαντήσει στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας, καθώς και με τα ανταλλακτικά. Η ομάδα συμβούλων εφαρμογών της ΕΙΒΕΝΖΟСΚ θα χαρεί να σας βοηθήσει με οποιαδήποτε απορία έχετε σχετικά με τα προϊόντα μας και τα αξεσουάρ τους.
Προστασία του περιβάλλοντος
Ανάκτηση πρώτων υλών αντί για διάθεση αποβλήτων
Για την αποφυγή ζημιών κατά τη μεταφορά, η συσκευή πρέπει να παραδίδεται σε ανθεκτική συσκευασία. Η συσκευασία, η συσκευή και τα αξεσουάρ πρέπει να είναι κατασκευασμένα από ανακυκλώσιμα υλικά και να απορρίπτονται αναλόγως.
Τα πλαστικά μέρη της συσκευής φέρουν σήμανση. Αυτό επιτρέπει τη φιλική προς το περιβάλλον, ταξινομημένη απόρριψη μέσω των παρεχόμενων εγκαταστάσεων συλλογής.
Μόνο για τις χώρες της ΕΕ
Μην πετάτε τα ηλεκτρικά εργαλεία στα οικιακά απορρίμματα!
Σύμφωνα με την ευρωπαϊκή οδηγία 2012/19/ΕΕ για τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού και τη μεταφορά της στο εθνικό δίκαιο, τα χρησιμοποιημένα ηλεκτρικά εργαλεία πρέπει να συλλέγονται χωριστά και να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.
Θόρυβος / Δονήσεις
Ο θόρυβος αυτού του ηλεκτρικού εργαλείου μετράται σύμφωνα με το πρότυπο EN 62841-2-10.
Το επίπεδο θορύβου στο χώρο εργασίας μπορεί να υπερβαίνει τα 85 dB (Α)-σε αυτή την περίπτωση, απαιτούνται μέτρα προστασίας από τον θόρυβο για τον χειριστή.
Φορέστε προστασία ακοής!
Η δόνηση του χεριού/βραχίονα είναι συνήθως μικρότερη από 2,5 m/s². Μετρούμενες τιμές σύμφωνα με το πρότυπο EN 62841-2-10.
Τιμή εκπομπής κραδασμών αh 1,6 m/s²
Αβεβαιότητα Κ 0,1 m/s ^2
Το καθορισμένο επίπεδο κραδασμών αντιπροσωπεύει τις κύριες εφαρμογές του ηλεκτρικού εργαλείου. Ωστόσο, εάν το ηλεκτρικό εργαλείο χρησιμοποιείται για άλλες εφαρμογές, με διαφορετικά εργαλεία εισαγωγής ή ανεπαρκή συντήρηση, το επίπεδο κραδασμών ενδέχεται να αποκλίνει. Αυτό μπορεί να αυξήσει σημαντικά το φορτίο κραδασμών καθ' όλη τη διάρκεια της περιόδου εργασίας.
Για μια ακριβή εκτίμηση του φορτίου δόνησης, θα πρέπει επίσης να λαμβάνονται υπόψη οι χρόνοι κατά τους οποίους η συσκευή είναι απενεργοποιημένη ή λειτουργεί αλλά δεν χρησιμοποιείται στην πραγματικότητα. Αυτό μπορεί να μειώσει σημαντικά το φορτίο κραδασμών για ολόκληρη την περίοδο λειτουργίας. Καθορίστε πρόσθετα μέτρα ασφαλείας για την προστασία του χειριστή από τις επιπτώσεις των δονήσεων, όπως Συντήρηση του ηλεκτρικού εργαλείου και των εργαλείων εισαγωγής, διατήρηση των χεριών ζεστά, οργάνωση των διαδικασιών εργασίας.
Εγγύηση
Σύμφωνα με τους γενικούς μας όρους παράδοσης, ισχύει περίοδος εγγύησης 12 μηνών για υλικά ελαττώματα σε συναλλαγές με επιχειρήσεις. (Απόδειξη με τιμολόγιο ή δελτίο αποστολής)
Αποκλείονται οι ζημιές που προκαλούνται από φυσική φθορά, υπερφόρτωση ή ακατάλληλο χειρισμό.
Ζημιές που προκαλούνται από ελαττώματα υλικού ή κατασκευής αποκαθίστανται δωρεάν με επισκευή ή αντικατάσταση.
Οι καταγγελίες μπορούν να αναγνωριστούν μόνο εάν η συσκευή αποσταλεί στον προμηθευτή ή σε εξουσιοδοτημένο συνεργείο Eibenstock χωρίς να έχει αποσυναρμολογηθεί.
ΕΕ - Δήλωση συμμόρφωσης
Δηλώνουμε με αποκλειστική μας ευθύνη ότι το προϊόν που περιγράφεται στην ενότητα "Τεχνικά στοιχεία" συμμορφώνεται με τα ακόλουθα πρότυπα ή τυποποιητικά έγγραφα:
EN 62841-1:2023-03
σύμφωνα με τους κανονισμούς 2011/65/EE, 2014/30/EE, 2006/42/EK
Επισυνάπτεται τεχνικός φάκελος (2006/42/EK):
Επικεφαλής Μηχανολογίας
04.11.2024
Με την επιφύλαξη αλλαγών χωρίς προειδοποίηση.
