AS-IC02-12000-2 - Ηλιακός μετατροπέας AEG - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Φωτοβολταϊκός μετατροπέας
Μάρκα	AEG
Μοντέλο	AS-IC02-12000-2
Ονομαστική ισχύς	12 000 W
Μέγιστη τάση εισόδου DC	600 V
Τάση εξόδου AC	230 V μονοφασικό
Συχνότητα εξόδου	50/60 Hz
Συνδεσιμότητα	Ενσωματωμένο Wi-Fi, RS485
Ενδείξεις LED	Τροφοδοσία (πράσινο), λειτουργία (πράσινο), βλάβη (κόκκινο)
Διαστάσεις (Μ x Υ x Β)	600 x 400 x 200 mm
Βάρος	25 kg
Κλάση προστασίας	IP65
Ψύξη	Φυσική κυκλοφορία
Θερμοκρασία λειτουργίας	-25 °C έως +60 °C
Σχετική υγρασία	0 % - 95 % χωρίς συμπύκνωση
Πρότυπα ασφαλείας	IEC 61730, CE, RoHS
Ενσωματωμένη προστασία	Αντινησιδοποίηση, προστασία υπέρτασης, ανίχνευση σφάλματος γείωσης
Συντήρηση και καθαρισμός	Καθαρίστε τις σχισμές εξαερισμού με στεγνό πανί. Ελέγξτε τις συνδέσεις κάθε 6 μήνες.
Ασφάλεια	Διακόψτε την τροφοδοσία πριν από παρέμβαση. Περιμένετε 5 λεπτά μετά την απενεργοποίηση. Χρησιμοποιήστε ΜΑΠ.
Ανταλλακτικά και δυνατότητα επισκευής	Επικοινωνήστε με εξουσιοδοτημένο τεχνικό. Ανταλλακτικά διαθέσιμα από τον κατασκευαστή.
Γενικές πληροφορίες	Οδηγός εγκατάστασης και εγχειρίδιο χρήσης διαθέσιμα για λήψη στην ιστοσελίδα AEG Industrial Solar.

Συχνές ερωτήσεις - AS-IC02-12000-2 AEG

Πώς συνδέεται ο μετατροπέας στο ηλεκτρικό δίκτυο;

Η σύνδεση πρέπει να γίνει από εξειδικευμένο τεχνικό. Βεβαιωθείτε ότι η τάση και η συχνότητα του δικτύου αντιστοιχούν στις προδιαγραφές (230 V, 50/60 Hz). Χρησιμοποιήστε έναν διακόπτη κυκλώματος στην πλευρά AC βαθμονομημένο στο 1,25 φορές το ονομαστικό ρεύμα. Συνδέστε σταθερά το καλώδιο προστασίας PE (σύνθετη αντίσταση μικρότερη από 10 Ω).

Ποια είναι η διαδικασία θέσης σε λειτουργία;

Μετά την εγκατάσταση, ελέγξτε τα σημεία της λίστας ελέγχου: καθαρό περιβάλλον, σωστές συνδέσεις, άθικτες δέστρες καλωδίων, σφραγισμένες μη χρησιμοποιημένες θύρες και συμμόρφωση τάσης δικτύου. Στη συνέχεια, ενεργοποιήστε τον μετατροπέα. Οι LED πρέπει να δείχνουν κανονική λειτουργία (LED τροφοδοσίας αναμμένη).

Τι να κάνετε σε περίπτωση βλάβης του μετατροπέα;

Εάν η LED βλάβης είναι αναμμένη, συμβουλευτείτε το εγχειρίδιο για τον εντοπισμό του κωδικού σφάλματος. Διακόψτε την τροφοδοσία και περιμένετε 5 λεπτά πριν από οποιαδήποτε παρέμβαση. Ελέγξτε τις συνδέσεις DC και AC. Εάν το πρόβλημα επιμένει, επικοινωνήστε με εξουσιοδοτημένο τεχνικό. Μην επιχειρήσετε να το επισκευάσετε μόνοι σας.

Πώς ερμηνεύονται οι ενδείξεις LED;

Ο μετατροπέας διαθέτει τρεις LED: Τροφοδοσία (σταθερά πράσινο = Wi-Fi συνδεδεμένο, αναβοσβήνει = σφάλμα Wi-Fi), Λειτουργία (σταθερά πράσινο = παραγωγή ενέργειας), Βλάβη (σταθερά κόκκινο = σφάλμα). Η LED σβηστή σημαίνει την αντίστοιχη ανενεργή κατάσταση.

Ποια τακτική συντήρηση απαιτείται;

Καθαρίζετε τακτικά τις σχισμές εξαερισμού με στεγνό πανί για να αποφύγετε την υπερθέρμανση. Ελέγχετε κάθε 6 μήνες τις ηλεκτρικές συνδέσεις και την κατάσταση των καλωδίων. Βεβαιωθείτε ότι οι ετικέτες προειδοποίησης παραμένουν ευανάγνωστες.

Μπορώ να εγκαταστήσω μόνος μου τον μετατροπέα;

Όχι, η εγκατάσταση πρέπει να γίνει από εκπαιδευμένο και ικανό τεχνικό, εξοικειωμένο με τα τοπικά πρότυπα. Ο κατασκευαστής αποποιείται κάθε ευθύνης σε περίπτωση μη συμμορφούμενης εγκατάστασης. Χρησιμοποιήστε μονωμένα εργαλεία και εξοπλισμό ατομικής προστασίας.

Τι να κάνω αν το Wi-Fi δεν συνδέεται;

Ελέγξτε ότι ο δρομολογητής απέχει λιγότερο από 30 m από τον μετατροπέα. Εάν η LED Τροφοδοσίας αναβοσβήνει 2 φορές, το Wi-Fi δεν είναι συνδεδεμένο στο δρομολογητή. Επαναφέρετε το σύστημα Wi-Fi ακολουθώντας τη διαδικασία του εγχειριδίου. Μπορείτε επίσης να προσθέσετε ένα φίλτρο EMI χαμηλής διέλευσης εάν υπάρχουν παρεμβολές.

Ποιες είναι οι προφυλάξεις ασφαλείας που πρέπει να ληφθούν;

Πριν από οποιαδήποτε παρέμβαση, διακόψτε την τροφοδοσία και περιμένετε 5 λεπτά για την εκφόρτιση των εξαρτημάτων. Φοράτε γάντια, ρούχα και αντιστατικό βραχιόλι. Μην αγγίζετε τη συσκευή ενώ λειτουργεί (κίνδυνος εγκαύματος). Τηρείτε τις οδηγίες γείωσης. Τα ηλιακά πλαίσια πρέπει να είναι κλάσης Α σύμφωνα με το IEC 61730.

Είναι ο μετατροπέας συμβατός με όλα τα ηλιακά πάνελ;

Ο μετατροπέας είναι συμβατός με φωτοβολταϊκά πλαίσια κλάσης Α σύμφωνα με το IEC 61730. Βεβαιωθείτε ότι η τάση ανοικτού κυκλώματος των πλαισίων δεν υπερβαίνει τη μέγιστη τάση εισόδου DC (600 V). Τηρείτε την πολικότητα κατά τη σύνδεση.

Πού μπορώ να κατεβάσω το πλήρες εγχειρίδιο;

Το πλήρες εγχειρίδιο είναι διαθέσιμο σε μορφότυπο PDF στον ιστότοπο notice-facile.com για το μοντέλο AEG AS-IC02-12000-2. Μπορείτε επίσης να συμβουλευτείτε τον ιστότοπο AEG Industrial Solar στην ενότητα λήψεων.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ AS-IC02-12000-2 AEG

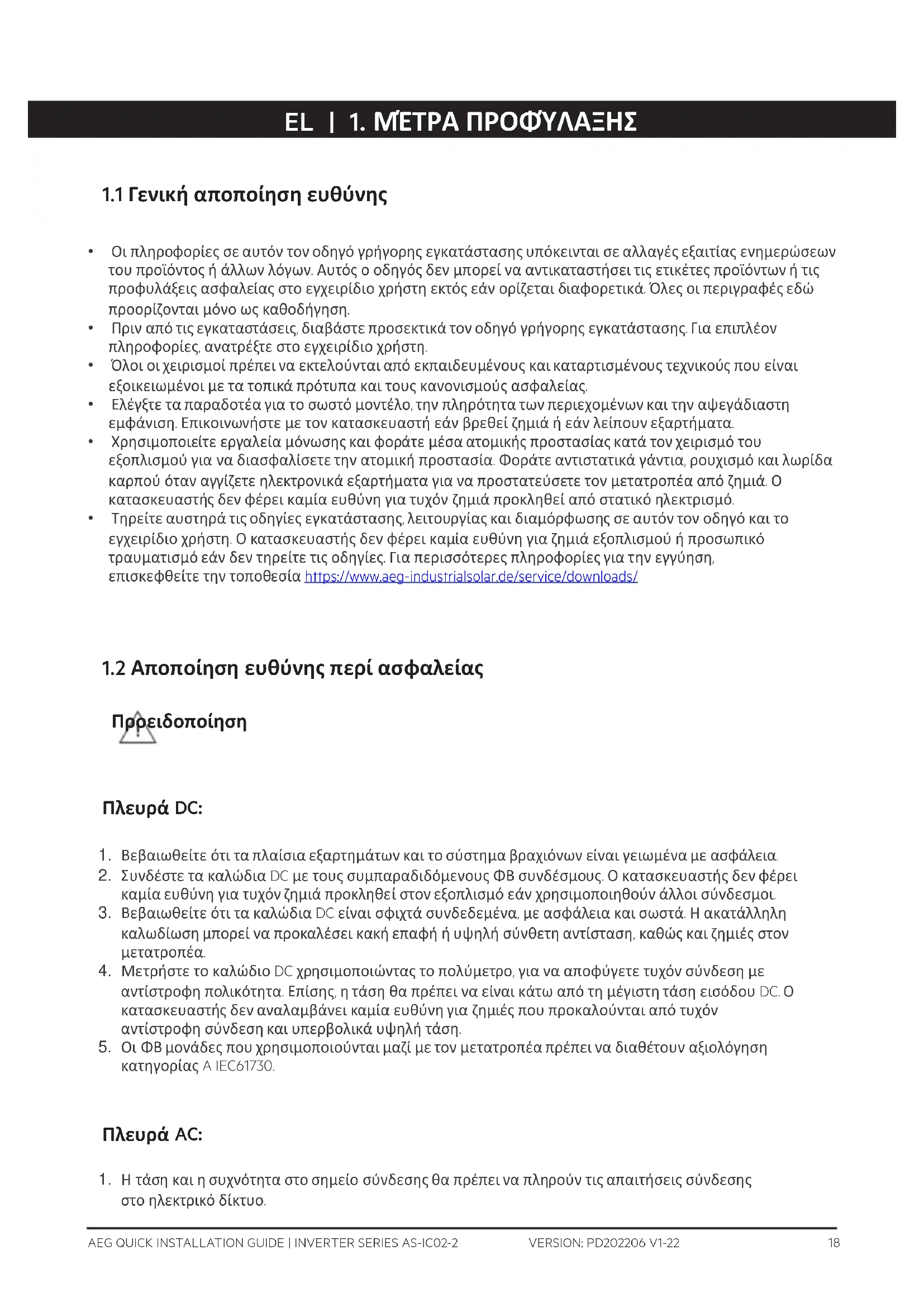

1.1 Γενική αποποίηση ευθύνης

• Οι πληροφορίες σε αυτόν τον οδηγό γρήγορης εγκατάστασης υπόκεινται σε αλλαγές εξαιτίας ενημερώσεων του προϊόντος ή άλλων λόγων. Αυτός ο οδηγός δεν μπορεί να αντικαταστήσει τις ετικέτες προϊόντων ή τις προφυλάξεις ασφαλείας στο εγχειρίδιο χρήστη εκτός εάν ορίζεται διαφορετικά. Όλες οι περιγραφές εδώ προορίζονται μόνο ως καθοδήγηση.
  • Πριν από τις εγκαταστάσεις, διαβάστε προσεκτικά τον οδηγό γρήγορης εγκατάστασης. Για επιπλέον πληροφορίες, ανατρέξτε στο εγχειρίδιο χρήστη.
• Όλοι οι χειρισμοί πρέπει να εκτελούνται από εκπαιδευμένους και καταρτισμένους τεχνικούς που είναι εξοικειωμένοι με τα τοπικά πρότυπα και τους κανονισμούς ασφαλείας.
• Ελέγξε τα παραδοτέα για το σωστό μοντέλο, την πληρότητα των περιεχομένων και την αψεγάδιαστη εμφάνιση. Επικοινωνήστε με τον κατασκευαστή εάν βρεθεί ζημιά ή εάν λείπουν εξαρτήματα.
• Χρησιμοποιείτε εργαλεία μόνωσης και φοράτε μέσα ατομικής προστασίας κατά τον χειρισμό του εξοπλισμού για να διασφαλίσετε την ατομική προστασία. Φοράτε αντιστατικά γάντια, ρουχισμό και λωρίδα καρπού όταν αγγίζετε ηλεκτρονικά εξαρτήματα για να προστατεύσετε τον μετατροπέα από ζημιά. Ο κατασκευαστής δεν φέρει καμία ευθύνη για τυχόν ζημιά προκληθεί από στατικό ηλεκτρισμό.
• Τηρείτε αυστηρά τις οδηγίες εγκατάστασης, λειτουργίας και διαμόρφωσης σε αυτόν τον οδηγό και το εγχειρίδιο χρήστη. Ο κατασκευαστής δεν φέρει καμία ευθύνη για ζημιά εξοπλισμού ή προσωπικό τραυματισμό εάν δεν τηρείτε τις οδηγίες. Για περισσότερες πληροφορίες για την εγγύηση, επισκεφθείτε την τοποθεσία https://www.aeg-industrialsolar.de/service/downloads/

1.2 Αποποίηση ευθύνης περί ασφαλείας

Προειδοποίηση

Πλευρά DC:

1. Βεβαιωθείτε ότι τα πλαίσια εξαρτημάτων και το σύστημα βραχιόνων είναι γειωμένα με ασφάλεια.
2. Συνδέστε τα καλώδια DC με τους συμπαραδιδόμενους ΦΒ συνδέσμους. Ο κατασκευαστής δεν φέρει καμία ευθύνη για τυχόν ζημιά προκληθεί στον εξοπλισμό εάν χρησιμοποιηθούν άλλοι σύνδεσμοι.
3. Βεβαιωθείτε ότι τα καλώδια DC είναι σφιχτά συνδεδεμένα, με ασφάλεια και σωστά. Η ακατάλληλη καλωδίωση μπορεί να προκαλέσει κακή επαφή ή υψηλή σύνθετη αντίσταση, καθώς και ζημιές στον μετατροπέα.
4. Μετρήστε το καλώδιο DC χρησιμοποιώντας το πολύμετρο, για να αποφύγετε τυχόν σύνδεση με αντίστροφη πολικότητα. Επίσης, η τάση θα πρέπει να είναι κάτω από τη μέγιστη τάση εισόδου DC. Ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη για ζημιές που προκαλούνται από τυχόν αντίστροφη σύνδεση και υπερβολικά υψηλή τάση.
5. Οι ΦΒ μονάδες που χρησιμοποιούνται μαζί με τον μετατροπέα πρέπει να διαθέτουν αξιολόγηση κατηγορίας Α ΙΕС61730.

Πλευρά AC:

1. Η τάση και η συχνότητα στο σημείο σύνδεσης θα πρέπει να πληρούν τις απαιτήσεις σύνδεσης στο ηλεκτρικό δίκτυο.

2. Συνιστάται η χρήση πρόσθετων συσκευών προστασίας στην πλευρά ΑС, όπως διακόπτες ή ασφάλειες Οι προδιαγραφές της συσκευής προστασίας θα πρέπει να αντιστοιχούν τουλάχιστον 1,25 φορές στο ονομαστικό ρεύμα εξόδου ΑС.

3. Το καλώδιο γείωσης του μετατροπέα πρέπει να συνδεθεί σφιχτά. Η αντίσταση ανάμεσα στον ουδέτερο αγωγό και το καλώδιο γείωσης είναι μικρότερη των 10Ω
4. Σας συνιστούμε να χρησιμοποιείτε χάλκινα καλώδια ως καλώδια εξόδου Α. Αν προτιμάτε αλουμινένια καλώδια, τότε μην ξεχάσετε να χρησιμοποιήσετε χαλκό στα αλουμινένια τερματικά προσαρμογέα.

Προϊόν:

1. Μην εφαρμόζετε μηχανικό φορτίο στα τερματικά, καθώς αυτό μπορεί να προκαλέσει ζημιές σε αυτά
2. Όλες οι ετικέτες και τα σύμβολα προειδοποίησης θα πρέπει να είναι ορατά μετά την εγκατάσταση. Απαγορεύεται να μουτζουρώνετε, να προκαλείτε ζημιές ή να καλύπτετε τις ετικέτες της συσκευής.

3. Η μη εξουσιοδοτημένη αποσυναρμολόγηση ή τροποποίηση μπορεί να προκαλέσει ζημιές στον εξοπλισμό. Αυτές οι ζημιές δεν καλύπτονται από την ενγύηση.

4. Εγκαταστήστε τον μετατροπέα μακριά από υψηλό μαγνητικό πεδίο, για την αποφυγή ηλεκτρομαγνητικών παρεμβολών. Εάν υπάρχει οποιοσδήποτε εξοπλισμός ασύρματης επικοινωνίας κάτω από 30 MHz κοντά στον μετατροπέα, θα πρέπει:

5. Να εγκαταστήσετε τον μετατροπέα τουλάχιστον 30 m μακριά από τον εξοπλισμό ασύρματης επικαινωνίας.

6. Να προσθέσετε ένα φίλτρο ΕΜΙ χαμηλών συχνοτήτων ή πυρήνα φερρίτη πολλαπλών σπειρωμάτων στο καλώδιο εισόδου DC ή το καλώδιο εξόδου AC του μετατροπέα.

7. Παρακάτω παρατίθενται οι ετικέτες προειδοποίησης που έχουν τοποθετηθεί πάνω στον μετατροπέα.

	ΚΙΝΔΥΝΟΣ ΥΨΗΛΗΣ ΤΑΣΗΣ. Αποσυνδέετε την τροφοδοτούμενη ενέργεια και απενεργοποιείτε το προϊόν πριν από την εκτέλεσηεργασιών σε αυτό.		Καθυστερημένη αποφόρτιση. Περιμένετε 5 λεπτά μετά την απενεργοποίηση, μέχρι να αποφορτιστούν τελείως τα εξαρτήματα..
	Διαβάστε προσεκτικά τον οδηγό προτού εκτελέσετε εργασίες σε αυτήν τη συσκευή.		Υφίστανται ενδεχόμενοι κίνδυνοι.Φοράτε μέσα ατομικής προστασίας πριν από κάθε εργασία.
	Κίνδυνος υψηλής θερμοκρασίας. Μην αγγίζετε το προϊόν ενώ βρίσκεται σε λειτουργία, για να αποφύγετε τον κίνδυνο εγκαυμάτων.		Σημείο γείωσης. Υποδεικνύειτο σημείο σύνδεσης του καλωδίου γείωσης
	Σήμα CE		Απαγορεύεται να απορρίπτετε τον μετατροπέα ως οικιακό απόρριμμα.Απορρίπτετε το προϊόν σύμφωνα με τους τοπικούς νόμους και κανονισμούς ή επιστρέψτε το στον κατασκευαστή.

1.3 Έλεγχος πριν από την ενεργοποίηση

Αρ.		Έλεγχος
1	□	Το προϊόν έχει εγκατασταθεί σταθερά σε ένα καθαρό μέρος, το οποίο αερίζεται σωστά και διευκολύνει τον χειρισμό.
2	□	Τα καλώδια γείωσης, εισόδου DC, εξόδου AC, καθώς και τα καλώδια επικοινωνίας έχουν συνδεθεί σωστά και με ασφάλεια.
3		Τα δεματικά καλωδίων είναι άθικτα και έχουν περαστεί σωστά και ομοιόμορφα.
4		Οι μη χρησιμοποιούμενες θύρες και τα τερματικά έχουν σφραγιστεί.
5		Η τάση και η συχνότητα στο σημείο σύνδεσης πληρούν τις απαιτήσεις του μετατροπέα για τη σύνδεση στο ηλεκτρικό δίκτυο.

1.4 Δήλωση συμμόρφωσης Ε.Ε.

Solar Solutions δηλώνει διά του παρόντος ότι ο μετατροπέας με ασύρματες μονάδες επικοινωνίας που πωλείται στην ευρωπαϊκή αγορά πληροί τις απαιτήσεις των ακόλουθων οδηγιών:

• Οδηγία ραδιοεξοπλισμών 2014/53/ΕΕ (RED)
- Οδηγία περιορισμών χρήσης επικίνδυνων συσιών 2011/65/ΕΕ και (ΕΕ) 2015/863 (RoHS)
• Απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού 2012/19/ΕΕ
- Καταχώρηση, αξιολόγηση, αδειοδότηση και περιορισμός των χημικών ουσιών (ΕΚ) αρ. 1907/2006 (REACH)

Η Solar Solutions δηλώνει διά του παρόντος ότι ο μετατροπέας χωρίς ασύρματες μονάδες επικοινωνίας που πωλείται στην ευρωπαϊκή αγορά πληροί τις απαιτήσεις των ακόλουθων οδηγιών:

• Οδηγία ηλεκτρομαγνητικής συμβατότητας 2014/30/ΕΕ (ΗΜΣ)
• Οδηγία χαμηλής τάσης ηλεκτρικών συσκευών 2014/35/EE (LVD)
- Οδηγία περιορισμών χρήσης επικίνδυνων ουσιών 2011/65/ΕΕ και (ΕΕ) 2015/863 (RoHS)
• Απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού 2012/19/ΕΕ
- Καταχώρηση, αξιολόγηση, αδειοδότηση και περιορισμός των χημικών ουσιών (ΕΚ) αρ. 1907/2006 (REACH)

Μπορείτε να πραγματοποιήσετε λήψη της Δήλωσης συμμόρφωσης Ε.Ε. στην ηλεκτρονική διεύθυνση https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Evδείξεις LED

'Ενδειξη	Κατάσταση	Περιγραφή
Ισχύς		ON = To Wi-Fi είναι συνδεδεμένο / ενεργό.
		ANALAMΠH 1 = Γίνεται επαναφορά του συστήματος Wi-Fi.
		ANALAMΠH 2 = To WiFi δεν είναι συνδεδεμένο με τον δρομολογητή.
		ANALAMΠH 4 = Πρόβλημα διακομιστή Wi-Fi
		ANALAMΠH = To RS485 είναι συνδεδεμένο.
		OFF = To Wi-Fi δεν είναι ενεργό.
Λειτουργία		ON = Ο μετατροπέας παρέχει ηλεκτρική τροφοδοσία.
		OFF = Ο μετατροπέας δεν παρέχει αυτή τη στιγμή ηλεκτρική τροφοδοσία.
Βλάβη		ON = 'Εχει παρουσιαστεί ένα σφάλμα.
		OFF = Κανένα σφάλμα.
