AS-IC02-12000-2 - Onduleur solaire AEG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Onduleur solaire
Marque	AEG
Modèle	AS-IC02-12000-2
Puissance nominale	12 000 W
Tension d'entrée DC maximale	600 V
Tension de sortie AC	230 V monophasé
Fréquence de sortie	50/60 Hz
Connectivité	Wi-Fi intégré, RS485
Indicateurs LED	Alimentation (vert), fonctionnement (vert), panne (rouge)
Dimensions (L x H x P)	600 x 400 x 200 mm
Poids	25 kg
Classe de protection	IP65
Refroidissement	Convection naturelle
Température de fonctionnement	-25 °C à +60 °C
Humidité relative	0 % - 95 % sans condensation
Normes de sécurité	CEI 61730, CE, RoHS
Protection intégrée	Anti-îlotage, protection contre les surtensions, détection de défaut de terre
Entretien et nettoyage	Nettoyer les fentes de ventilation avec un chiffon sec. Vérifier les connexions tous les 6 mois.
Sécurité	Couper l'alimentation avant intervention. Attendre 5 minutes après mise hors tension. Utiliser un EPI.
Pièces détachées et réparabilité	Contacter un technicien agréé. Pièces disponibles auprès du fabricant.
Informations générales	Guide d'installation et manuel d'utilisation téléchargeables sur le site AEG Industrial Solar.

FOIRE AUX QUESTIONS - AS-IC02-12000-2 AEG

Comment brancher l'onduleur au réseau électrique ?

Le branchement doit être effectué par un technicien qualifié. Assurez-vous que la tension et la fréquence du réseau correspondent aux spécifications (230 V, 50/60 Hz). Utilisez un disjoncteur côté AC calibré à 1,25 fois le courant nominal. Connectez solidement le câble de protection PE (impédance inférieure à 10 Ω).

Quelle est la procédure de mise en service ?

Après installation, vérifiez les points de la liste de contrôle: environnement propre, connexions correctes, attaches de câble intactes, ports inutilisés scellés, et tension réseau conforme. Mettez ensuite l'onduleur sous tension. Les LED doivent indiquer un fonctionnement normal (LED alimentation allumée).

Que faire en cas de panne de l'onduleur ?

Si la LED de panne est allumée, consultez le manuel pour identifier le code d'erreur. Coupez l'alimentation et attendez 5 minutes avant toute intervention. Vérifiez les connexions DC et AC. Si le problème persiste, contactez un technicien agréé. Ne tentez pas de réparation vous-même.

Comment interpréter les voyants LED ?

L'onduleur dispose de trois LED: Alimentation (vert fixe = Wi-Fi connecté, clignotements = défaut Wi-Fi), Fonctionnement (vert fixe = production d'énergie), Panne (rouge fixe = défaut). LED éteinte signifie l'état inactif correspondant.

Quelle maintenance régulière est nécessaire ?

Nettoyez régulièrement les fentes de ventilation avec un chiffon sec pour éviter la surchauffe. Vérifiez tous les 6 mois les connexions électriques et l'état des câbles. Assurez-vous que les étiquettes d'avertissement restent lisibles.

Puis-je installer l'onduleur moi-même ?

Non, l'installation doit être réalisée par un technicien formé et compétent, familier avec les normes locales. Le fabricant décline toute responsabilité en cas d'installation non conforme. Utilisez des outils isolants et un équipement de protection individuelle.

Que faire si le Wi-Fi ne se connecte pas ?

Vérifiez que le routeur est à moins de 30 m de l'onduleur. Si la LED Alimentation clignote 2 fois, le Wi-Fi n'est pas connecté au routeur. Réinitialisez le système Wi-Fi en suivant la procédure du manuel. Vous pouvez aussi ajouter un filtre EMI passe-bas si des interférences sont présentes.

Quelles sont les précautions de sécurité à prendre ?

Avant toute intervention, coupez l'alimentation et attendez 5 minutes pour la décharge des composants. Portez des gants, vêtements et bracelet antistatiques. Ne touchez pas l'appareil en fonctionnement (risque de brûlure). Respectez les consignes de mise à la terre. Les modules solaires doivent être de classe A selon CEI 61730.

L'onduleur est-il compatible avec tous les panneaux solaires ?

L'onduleur est compatible avec les modules photovoltaïques de classe A selon CEI 61730. Assurez-vous que la tension en circuit ouvert des panneaux ne dépasse pas la tension maximale d'entrée DC (600 V). Respectez la polarité lors du raccordement.

Où télécharger la notice complète ?

La notice complète est disponible en format PDF sur le site notice-facile.com pour le modèle AEG AS-IC02-12000-2. Vous pouvez aussi consulter le site AEG Industrial Solar dans la rubrique téléchargements.

MODE D'EMPLOI AS-IC02-12000-2 AEG

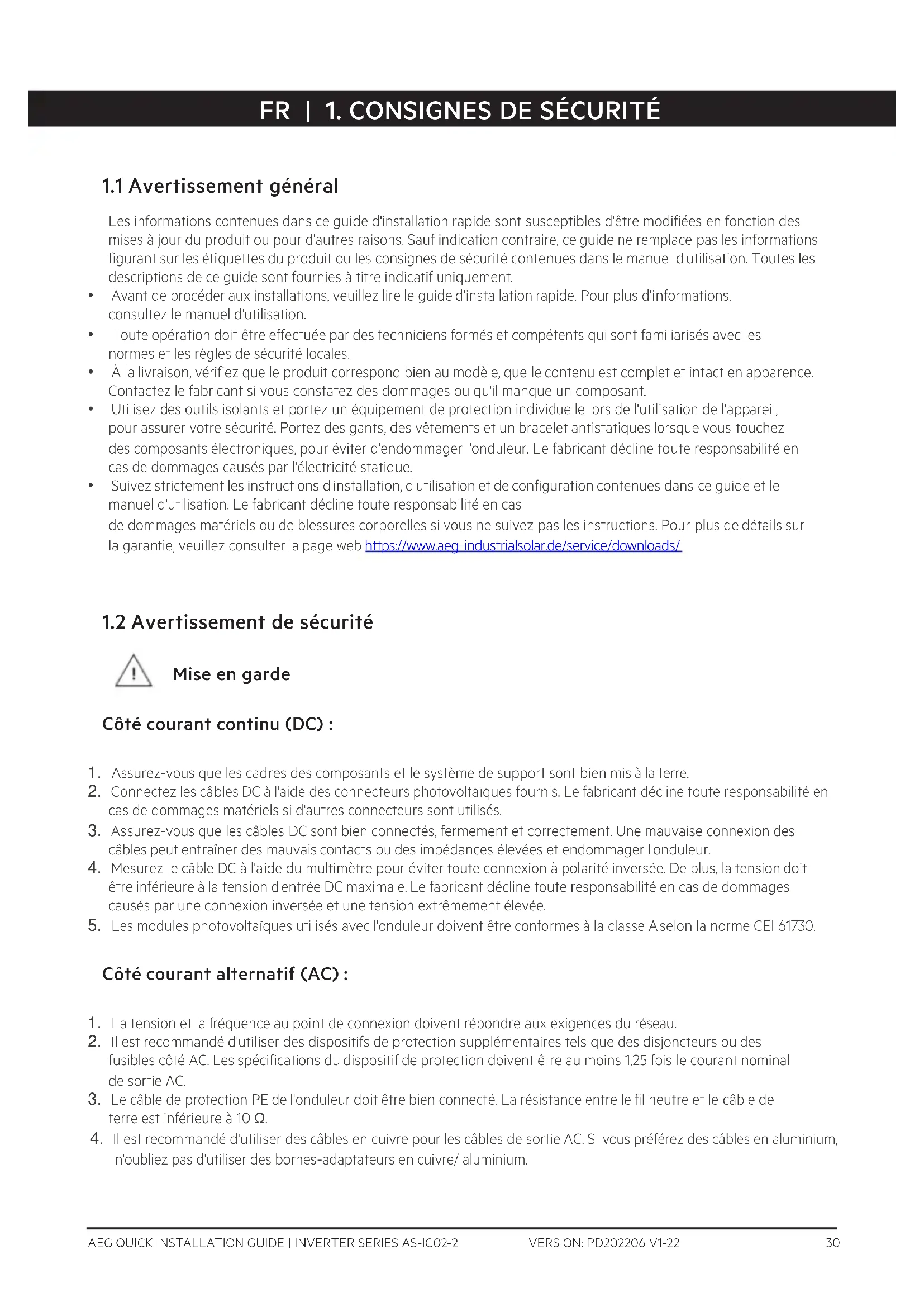

1.1 Avertissement général

Les informations contenues dans ce guide d'installation rapide sont susceptibles d'être modifiées en fonction des mises à jour du produit ou pour d'autres raisons. Sauf indication contraire, ce guide ne remplace pas les informations figurant sur les étiquettes du produit ou les consignes de sécurité contenues dans le manuel d'utilisation. Toutes les descriptions de ce guide sont fournies à titre indicatif uniquement.

• Avant de procéder aux installations, veuillez lire le guide d'installation rapide. Pour plus d'informations, consultez le manuel d'utilisation.
• Toute opération doit être effectuée par des techniciens formés et compétents qui sont familiarisés avec les normes et les règles de sécurité locales.
• À la livraison, vérifiez que le produit correspond bien au modèle, que le contenu est complet et intact en apparence. Contactez le fabricant si vous constatez des dommages ou qu'il manque un composant.
• Utilisez des outils isolants et portez un équipement de protection individuelle lors de l'utilisation de l'appareil, pour assurer votre sécurité. Portez des gants, des vêtements et un bracelet antistatiques lorsque vous touchez des composants électroniques, pour éviter d'endommager l'onduleur. Le fabricant décline toute responsabilité en cas de dommages causés par l'électricité statique.
• Suivez strictement les instructions d'installation, d'utilisation et de configuration contenues dans ce guide et le manuel d'utilisation. Le fabricant décline toute responsabilité en cas de dommages matériels ou de blessures corporelles si vous ne suivez pas les instructions. Pour plus de détails sur la garantie, veuillez consulter la page web https://www.aeg-industrialsolar.de/service/downloads/

1.2 Avertissement de sécurité

Mise en garde

Côté courant continu (DC) :

1. Assurez-vous que les cadres des composants et le système de support sont bien mis à la terre.
2. Connectez les câbles DC à l'aide des connecteurs photovoltaïques fournis. Le fabricant décline toute responsabilité en cas de dommages matériels si d'autres connecteurs sont utilisés.
3. Assurez-vous que les câbles DC sont bien connectés, fermement et correctement. Une mauvaise connexion des câbles peut entraîner des mauvais contacts ou des impédances élevées et endommager l'onduleur.
4. Mesurez le câble DC à l'aide du multimètre pour éviter toute connexion à polarité inversée. De plus, la tension doit être inférieure à la tension d'entrée DC maximale. Le fabricant décline toute responsabilité en cas de dommages causés par une connexion inversée et une tension extrêmement élevée.
5. Les modules photovoltaïques utilisés avec l'onduleur doivent être conformes à la classe A selon la norme CEI 61730.

Côté courant alternatif (AC) :

1. La tension et la fréquence au point de connexion doivent répondre aux exigences du réseau.
2. Il est recommandé d'utiliser des dispositifs de protection supplémentaires tels que des disjoncteurs ou des fusibles côté AC. Les spécifications du dispositif de protection doivent être au moins 1,25 fois le courant nominal de sortie AC.
3. Le câble de protection PE de l'onduleur doit être bien connecté. La résistance entre le fil neutre et le câble de terre est inférieure à 10 Ω.
4. Il est recommandé d'utiliser des câbles en cuivre pour les câbles de sortie AC. Si vous préférez des câbles en aluminium, n'oubliez pas d'utiliser des bornes-adaptateurs en cuivre/ aluminium.

Produit :

1. N'appliquez pas de charge mécanique sur les bornes, cela risquerait de les endommager.
2. Toutes les étiquettes et marques d'avertissement doivent être visibles après l'installation. Ne griffonnez pas, n'endommagez pas et ne recouvrez pas les étiquettes apposées sur l'appareil.
3. Tout démontage ou modification non autorisé(e) peut endommager l'équipement, et dans ce cas, les dommages ne sont pas couverts par la garantie.
4. Installer l'onduleur à distance de tout champ magnétique puissant pour éviter les interférences électromagnétiques. Si un équipement de communication radio ou sans fil de moins de 30 MHz se trouve à proximité de l'onduleur, il faut :

• Installer l'onduleur à au moins 30 m de l'équipement sans fil.
- Ajouter un filtre EMI passe-bas ou un noyau de ferrite à plusieurs enroulements au câble d'entrée CC ou au câble de sortie CA de l'onduleur.

Les étiquettes d'avertissement apposées sur l'onduleur sont les suivantes.

	RISQUE DE HAUTE TENSION. Coupez l'alimentation électrique et mettez l'équipement hors tension avant detravailler dessus.		Décharge retardée. Attendez 5 minutes après la mise hors tension jusqu'à ce que les composants soient complètement déchargés.
	Lisez le guide avant de travailler sur cet appareil.		Il existe des risques potentiels. Portez un EPI approprié avant toute intervention.
	Risque de température élevée. Ne touchez pas l'appareil lorsqu'il est en fonctionnement, vous risqueriez de vous brûler.		Point de mise à la terre. Indique la position pour la connexion du câble de protection PE.
	Marquage CE		Ne jetez pas l'onduleur avec les ordures ménagères. Jetez le produit conformément aux lois et réglementations locales, ou renvoyez-le au fabricant.

1.3 Vérification avant la mise sous tension

N°		Élément à vérifier
1	☐	L'équipement est bien installé dans un endroit propre, bien ventilé qui facilite son utilisation.
2	☐	Les câbles PE, d'entrée DC, de sortie AC et de communication sont correctement connectés de sorte à assurer la sécurité.
3	☐	Les attaches de câble sont intactes, correctement et uniformément distribuées.
4	☐	Les ports et terminaux inutilisés sont scellés.
5	☐	La tension et la fréquence au point de connexion répondent aux exigences du réseau.

1.4 Déclaration de conformité UE

Solar Solutions déclare par la présente que l'onduleur avec modules de communication sans fil vendu sur le marché européen répond aux exigences des directives suivantes :

• Directive 2014/53/UE relative aux équipements radioélectriques (Directive RED)
- Directive 2011/65/UE et directive (UE) 2015/863 concernant la limitation de l'utilisation de certaines substances dangereuses (RoHS)
• Directive 2012/19/UE relative aux déchets d'équipements électriques et électroniques
- Règlement (CE) N° 1907/2006 relatif à l'enregistrement, l'évaluation et l'autorisation des substances chimiques (REACH)

Solar Solutions déclare par la présente que l'onduleur sans modules de communication sans fil vendu sur le marché européen répond aux exigences des directives suivantes :

• Directive 2014/30/UE relative à la compatibilité électromagnétique (CEM)
• Directive 2014/35/UE relative aux appareils électriques fonctionnant à basse tension (Directive basse tension)
- Directive 2011/65/UE et directive (UE) 2015/863 concernant la limitation de l'utilisation de certaines substances dangereuses (RoHS)
• Directive 2012/19/UE relative aux déchets d'équipements électriques et électroniques
- Règlement (CE) N° 1907/2006 relatif à l'enregistrement, l'évaluation et l'autorisation des substances chimiques (REACH)

Vous pouvez télécharger la déclaration de conformité UE sur le site https://www.aeg-industrialsolar.de/service/downloads/.

1.5 Indicateurs LED

Indicateur	État	Description
[30YW]Alimentation		ALLUMÉ = Le Wi-Fi est connecté/activé.
		1 CLIGNOTEMENT = Réinitialisation du système Wi-Fi.
		2 CLIGNOTEMENTS = Wi-Fi non connecté au routeur.
		4 CLIGNOTEMENTS = Problème de serveur Wi-Fi
		CLIGNOTEMENT = RS485 connecté.
		ÉTEINT = Le Wi-Fi n'est pas activé.
En fonctionnement		ALLUMÉ = L'onduleur fournit de l'énergie.
		ÉTEINT = L'onduleur ne fournit pas d'énergie pour le moment.
En panne		ALLUMÉ = Une panne s'est produite.
